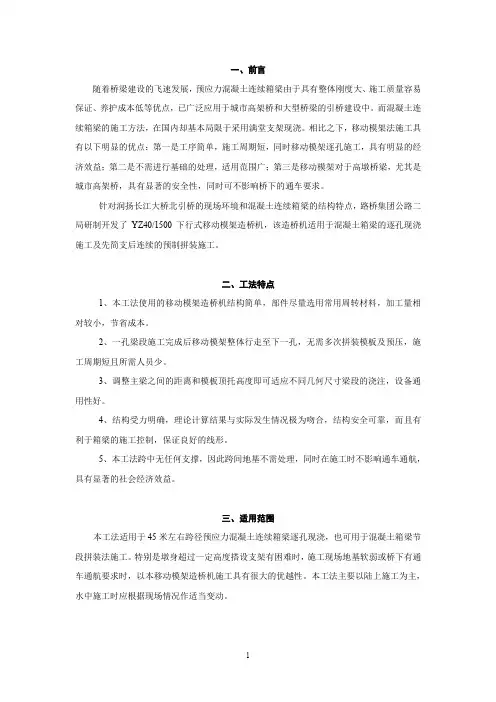

一、前言随着桥梁建设的飞速发展，预应力混凝土连续箱梁由于具有整体刚度大、施工质量容易保证、养护成本低等优点，已广泛应用于城市高架桥和大型桥梁的引桥建设中。
而混凝土连续箱梁的施工方法，在国内却基本局限于采用满堂支架现浇。
相比之下，移动模架法施工具有以下明显的优点：第一是工序简单，施工周期短，同时移动模架逐孔施工，具有明显的经济效益；第二是不需进行基础的处理，适用范围广；第三是移动模架对于高墩桥梁，尤其是城市高架桥，具有显著的安全性，同时可不影响桥下的通车要求。
针对润扬长江大桥北引桥的现场环境和混凝土连续箱梁的结构特点，路桥集团公路二局研制开发了YZ40/1500下行式移动模架造桥机，该造桥机适用于混凝土箱梁的逐孔现浇施工及先简支后连续的预制拼装施工。
二、工法特点1、本工法使用的移动模架造桥机结构简单，部件尽量选用常用周转材料，加工量相对较小，节省成本。
2、一孔梁段施工完成后移动模架整体行走至下一孔，无需多次拼装模板及预压，施工周期短且所需人员少。
3、调整主梁之间的距离和模板顶托高度即可适应不同几何尺寸梁段的浇注，设备通用性好。
4、结构受力明确，理论计算结果与实际发生情况极为吻合，结构安全可靠，而且有利于箱梁的施工控制，保证良好的线形。
5、本工法跨中无任何支撑，因此跨间地基不需处理，同时在施工时不影响通车通航，具有显著的社会经济效益。
三、适用范围本工法适用于45米左右跨径预应力混凝土连续箱梁逐孔现浇，也可用于混凝土箱梁节段拼装法施工。
特别是墩身超过一定高度搭设支架有困难时，施工现场地基软弱或桥下有通车通航要求时，以本移动模架造桥机施工具有很大的优越性。
本工法主要以陆上施工为主，水中施工时应根据现场情况作适当变动。
四、施工工艺（一）、构造移动模架造桥机由主梁、缓冲架、横梁、横移工作台、支撑托架和内外模板等主要构件组成。
见图1图1 移动模架立面图1.主梁一套移动模架造桥机包括两根箱形主梁，位于墩身外侧，混凝土箱梁翼缘板下方，混凝土箱梁、模板和横梁的重量均由它承受。
(完整word版)移动模架工法
一、前言随着桥梁建设的飞速发展，预应力混凝土连续箱梁由于具有整体刚度大、施工质量容易保证、养护成本低等优点，已广泛应用于城市高架桥和大型桥梁的引桥建设中。
而混凝土连续箱梁的施工方法，在国内却基本局限于采用满堂支架现浇。
相比之下，移动模架法施工具有以下明显的优点：第一是工序简单，施工周期短，同时移动模架逐孔施工，具有明显的经济效益；第二是不需进行基础的处理，适用范围广；第三是移动模架对于高墩桥梁，尤其是城市高架桥，具有显著的安全性，同时可不影响桥下的通车要求。
针对润扬长江大桥北引桥的现场环境和混凝土连续箱梁的结构特点，路桥集团公路二局研制开发了YZ40/1500下行式移动模架造桥机，该造桥机适用于混凝土箱梁的逐孔现浇施工及先简支后连续的预制拼装施工。
二、工法特点1、本工法使用的移动模架造桥机结构简单，部件尽量选用常用周转材料，加工量相对较小，节省成本。
2、一孔梁段施工完成后移动模架整体行走至下一孔，无需多次拼装模板及预压，施工周期短且所需人员少。
3、调整主梁之间的距离和模板顶托高度即可适应不同几何尺寸梁段的浇注，设备通用性好。
4、结构受力明确，理论计算结果与实际发生情况极为吻合，结构安全可靠，而且有利于箱梁的施工控制，保证良好的线形。
5、本工法跨中无任何支撑，因此跨间地基不需处理，同时在施工时不影响通车通航，具有显著的社会经济效益。
三、适用范围本工法适用于45米左右跨径预应力混凝土连续箱梁逐孔现浇，也可用于混凝土箱梁节段拼装法施工。
特别是墩身超过一定高度搭设支架有困难时，施工现场地基软弱或桥下有通车通航要求时，以本移动模架造桥机施工具有很大的优越性。
本工法主要以陆上施工为主，水中施工时应根据现场情况作适当变动。
四、施工工艺（一）、构造移动模架造桥机由主梁、缓冲架、横梁、横移工作台、支撑托架和内外模板等主要构件组成。
见图1图1 移动模架立面图1.主梁一套移动模架造桥机包括两根箱形主梁，位于墩身外侧，混凝土箱梁翼缘板下方，混凝土箱梁、模板和横梁的重量均由它承受。
移动模架逐孔现场施工工法
移动模架逐孔施工工法1 前言1.0特大桥南引桥设计为5m×40m的等截面预应力混凝土连续箱梁，采用等高度单箱单室斜腹板结构，箱梁高2.4m，顶宽16m，底宽7m，梁长有32m、40m、48m三种，48m箱梁自重1590t。
采用了下承式移动模架造桥机施工,施工安全可靠。
采用ZQM1590移动模架造桥机制梁施工工法施工的32m、40m、48m跨度的梁片，具有箱梁整体性好，线形平顺美观的优点，受到业内人士的一致认可和好评,并在进一步完善工艺的基础上形成了本工法。
2 工法特点2.0.1本工法操作方便，安全可靠，机械化程度高，劳动力投入少 ,缩短工期。
2.0.2本工法工作场地紧凑，桥位就地制梁，无需制梁、存梁场地和运梁、架梁设备。
2.0.3本工法荷载通过其自身的系统直接作用在桥墩或承台上，对原地面承载力等要求不高；模架在高处前移方便迅速，不妨碍桥下交通，对地形要求不高。
3 适用范围适用于48m跨度以下，多孔相连且梁重在1590T以下的公路简支箱梁、连续箱梁的施工。
使用本工法前需对墩台的结构受力进行计算，以保证该型造桥机架设后墩台的安全性。
造桥机主要性能参数表见表3。
表3 造桥机主要性能参数表4 工艺原理4.0.1移动模架造桥机是一种自带模板，利用两组钢箱梁支承模板，通过自立行走、模板开合，对混凝土梁进行逐孔原位现场浇筑的施工设备。
4.0.2 下承式移动模架造桥机自下而上可分为墩旁托架、支承台车、主梁、底模及横联、侧模及支撑、中扁担梁、防台风装置及液压系统等组成，具体见图4.0.2-1,图4.0.2-2。
图4.0.2-1 移动模架造桥机侧面结构图图4.0.2-2 移动模架造桥机正面结构图1——主梁；2——横联系统；3——前导梁；4——后导梁；5——墩旁托架6——支承台车；7——底模；8——侧模平台；9——侧模支撑；10——中扁担梁11——防风装置；12——托架支撑；13——配重；14——液压系统4.0.3 造桥机工作时，整个模架在靠墩旁托架支撑的支承台车作用下，可通过竖移、横移、纵移分别实现脱模、模架横向分离或合拢、过孔。
移动模架施工工法.(DOC)

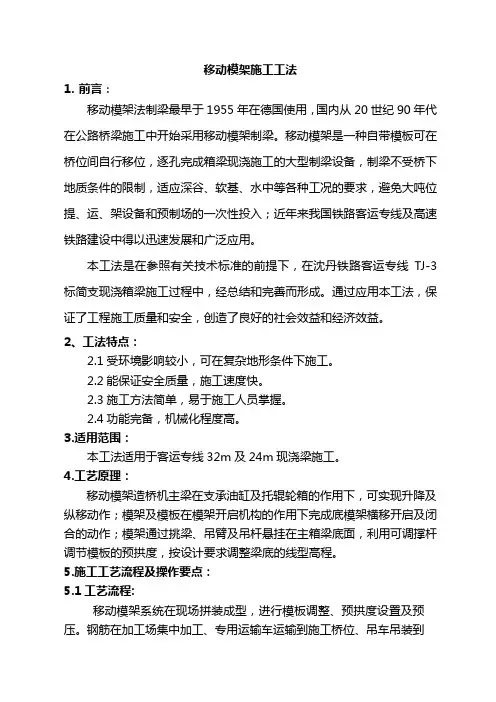

移动模架施工工法1.前言：移动模架法制梁最早于1955年在德国使用，国内从20世纪90年代在公路桥梁施工中开始采用移动模架制梁。
