电容电阻值识别方法

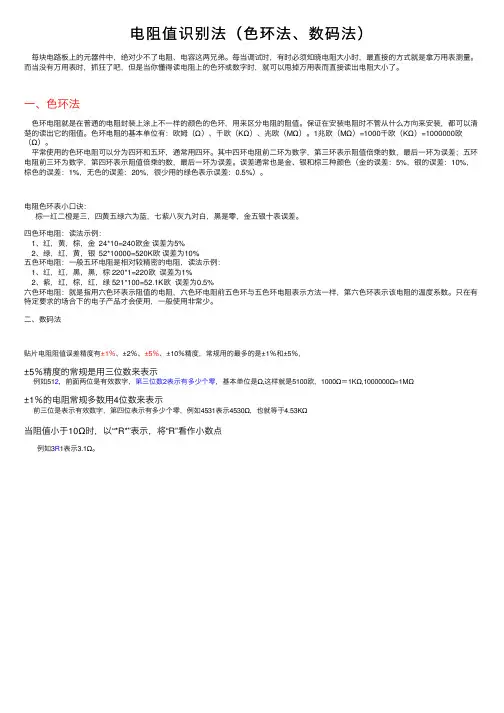

电阻值识别法（色环法、数码法）
电阻值识别法（⾊环法、数码法）每块电路板上的元器件中，绝对少不了电阻、电容这两兄弟。
每当调试时，有时必须知晓电阻⼤⼩时，最直接的⽅式就是拿万⽤表测量。
⽽当没有万⽤表时，抓狂了吧，但是当你懂得读电阻上的⾊环或数字时，就可以甩掉万⽤表⽽直接读出电阻⼤⼩了。
⼀、⾊环法⾊环电阻就是在普通的电阻封装上涂上不⼀样的颜⾊的⾊环，⽤来区分电阻的阻值。
保证在安装电阻时不管从什么⽅向来安装，都可以清楚的读出它的阻值。
⾊环电阻的基本单位有：欧姆（Ω）、千欧（KΩ）、兆欧（MΩ）。
1兆欧（MΩ）=1000千欧（KΩ）=1000000欧（Ω）。
平常使⽤的⾊环电阻可以分为四环和五环，通常⽤四环。
其中四环电阻前⼆环为数字，第三环表⽰阻值倍乘的数，最后⼀环为误差；五环电阻前三环为数字，第四环表⽰阻值倍乘的数，最后⼀环为误差。
误差通常也是⾦、银和棕三种颜⾊（⾦的误差：5%，银的误差：10%，棕⾊的误差：1%，⽆⾊的误差：20%，很少⽤的绿⾊表⽰误差：0.5%）。
电阻⾊环表⼩⼝诀：棕⼀红⼆橙是三，四黄五绿六为蓝，七紫⼋灰九对⽩，⿊是零，⾦五银⼗表误差。
四⾊环电阻：读法⽰例：1、红，黄，棕，⾦ 24*10=240欧⾦误差为5%2、绿，红，黄，银 52*10000=520K欧误差为10%五⾊环电阻：⼀般五环电阻是相对较精密的电阻，读法⽰例：1、红，红，⿊，⿊，棕 220*1=220欧误差为1%2、紫，红，棕，红，绿 521*100=52.1K欧误差为0.5%六⾊环电阻：就是指⽤六⾊环表⽰阻值的电阻，六⾊环电阻前五⾊环与五⾊环电阻表⽰⽅法⼀样，第六⾊环表⽰该电阻的温度系数。
只在有特定要求的场合下的电⼦产品才会使⽤，⼀般使⽤⾮常少。
⼆、数码法贴⽚电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规⽤的最多的是±1％和±5％，±5％精度的常规是⽤三位数来表⽰例如512，前⾯两位是有效数字，第三位数2表⽰有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝1KΩ,1000000Ω=1MΩ±1％的电阻常规多数⽤4位数来表⽰前三位是表⽰有效数字，第四位表⽰有多少个零，例如4531表⽰4530Ω，也就等于4.53KΩ当阻值⼩于10Ω时，以“*R*”表⽰，将“R”看作⼩数点例如3R1表⽰3.1Ω。
电阻、电容、电感和变压器的识别与检测
电感的电感量与品质因数
电感量：表示电感元件储存磁场的能力，单位是亨 利（H）
品质因数：表示电感元件的效率，是电感元件在特 定频率下的无功功率与有功功率之比
电感的检测方法
外观检查：观察电感的外观，是否有损坏或异常情况。 电阻测量：使用万用表测量电感的电阻值，以判断其是否正常。 感量测试：使用专门的电感测试仪测量电感的感量、品质因数等参数。 匝间短路测试：检查电感的匝间是否短路，以确保电感正常工作。
电阻的阻值与精度
标称阻值：电阻上标注的数值，用于表示电阻的阻值 允许误差：实际阻值与标称阻值的偏差范围 精度等级：表示电阻阻值精度的等级，常见的有±5%、±10%、±20%等 温度系数：电阻值随温度变化的程度，是评估电阻性能的重要指标
电阻的检测方法
直接测量法：使用万用表直接测量电阻阻值
间接测量法：通过测量电路中电流和电压，利用欧姆定律计算电阻阻值
电容的容量与耐压
容量：表示电容器 储存电荷的能力， 通常以法拉（F）为 单位
耐压：表示电容器 能够承受的最大电 压，是电容器安全 运行的重要参数
容量与耐压的标识方 法：在电容器上通常 会标有容量和耐压值 ，这些数值对于选择 合适的电容器非常重 要
检测方法：通过使用万 用表等工具，可以测量 电容器的容量和耐压， 以确保其正常工作
漏电流过大：电容器的漏电流 超过允许值
绝缘电阻低：电容器绝缘性能 下降，导致电阻值降低
损耗过大：电容器在电路中有 较大的能量损耗
电感的识别与检 测
电感的标识与单位
标识：电感器通常用字母L表示，后面跟着数字或字母表示序号或种类。 单位：电感的国际单位是亨利（Henry），常用的单位还有毫亨（mH）和微亨（uH）。
电感的常见问题
电阻、电容、电感数值表示方法
3．数字倍率法：与色环法类似，一般用三位或四位数字表示元件的标称值。多用于贴片电阻阻值、电容 容量值的表示。在三位数码中，从左至右第一、二位数表示电阻标称值的第一、二位有效数字，第三位数 为倍率 10^n 的 n(即在前两位数后加 0 的个数），单位为 Ω。例如标志为 222 的电阻器，其阻值为 2200Ω 即 2.2kΩ；标志是 105 的电阻器阻值为１ＭΩ。需要注意的是要将这种标志法与传统方法区别开来：如标 志为 220 的电阻器其电阻值为 22Ω，只有标志为 221 的电阻器其阻值才为 220Ω。标志是 0 或 000 的电 阻器，实际是跳线，阻值为 0Ω。
红 2 记住红孩儿（红排 2）这个谐音就行了。
橙 3 记住×3（乘 3，橙 3）这个谐音就行了。
黄 4 记住黄色（黄 4）这个谐音就行了。
绿5
蓝 6 记住拦路（蓝 6）这个谐音就行了。
紫 7 记住妻子（7 紫）这个谐音就行了。
灰 8 记住会吧（灰 8）这个谐音就行了。
白 9 记住白酒（白 9）这个谐音就行了。

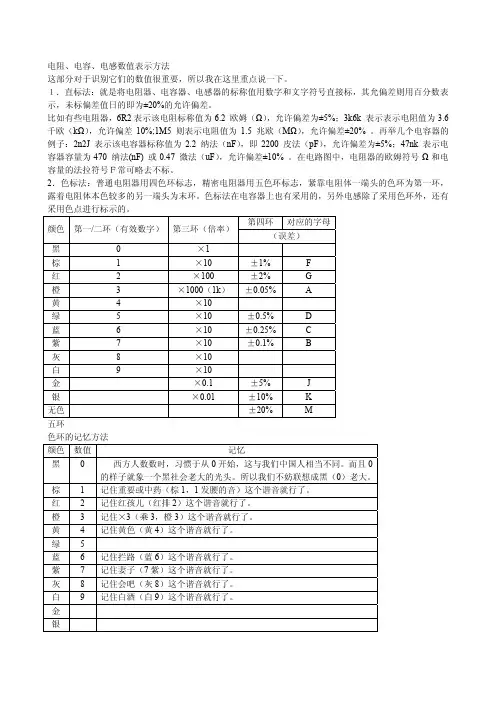

电阻、电容、电感数值表示方法
这部分对于识别它们的数值很重要，所以我在这里重点说一下。
１．直标法：就是将电阻器、电容器、电感器的标称值用数字和文字符号直接标，其允偏差则用百分数表
示，未标偏差值日的即为±20%的允许偏差。 比如有些电阻器，6R2 表示该电阻标称值为 6.2 欧姆（Ω），允许偏差为±5%；3k6k 表示表示电阻值为 3.6 千欧（kΩ），允许偏差 10%;1M5 则表示电阻值为 1.5 兆欧（MΩ），允许偏差±20% 。再举几个电容器的
6
×10
±0.25%
C
紫
7
×10
±0.1%
B
灰
电阻电容识别方法
电阻、电容的识别1.识别顺序色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。
但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。
最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
技巧2：棕色环是否是误差标志的判别。
棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。
在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。
技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×10000=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×100Ω=140Ω，误差为1％。
显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------一、电阻阻值的色环表示法1、颜色和数字的对应关系：注意：金、银在第四环出现时，它们代表误差，金代表 5 ％，银代表 10 ％；而在第三环出现时，金代表 0.1 ，银代表 0.01 。
电子元器件识别与检测、维修窍门
谐振电路
耦合电路
有兴趣人员可以课后学习，弱电维修是建立在基本电路熟记于心的基础上！
基础—基本检修方法的掌握
观察法：打火、电容鼓泡、保险丝 敲打法：水平一条亮线、线路松动、电路板虚焊 干燥法：高压包打火晒太阳 断路法：110V断开加负载（100W白炽灯） 并联法：怀疑此电容失效（万用表无法检测好坏），可以并
联相同型号电容，不需要焊下，可以直接在反面对极。
电阻法：三极管不需要拆可以判断好坏：测b与e、c正反电阻， 同时e、c针不动，注意只能用R1
电压法：建立在对电路了解基础上，事半功倍 替换法：最常用、每时每刻都用，很多老师傅能够快速解决故
障，就是已经通过现象知道肯定是某个元件损坏了。
基础—基本检修方法的掌握
电阻损坏一般是开路或阻值变大，没有短路。阻值不是一层不 变的，热敏电阻阻值随温度变化。
电位器好坏的判断方法和日常维修，需要换吗？
电阻、电位器
文字符号直标法
色标法
电阻、电位器
电容、电感器
电容的正负极 替换电容时注意电压，还要注意电解电容的方向，不能接反。 为什么？接法判断？
电容好坏判断 主要看充放电是否正常，万用表档数的选择，电容越小，阻值 档数越大；1000PF下用10K档，1UF上用1K档，1000 UF上用1 档。
谢谢您的倾听，欢迎指正！
实战—遥控器、电饭锅、微波炉维修窍门
1.如何确定是不是遥控器坏了 ？ 2. 维修方法？
实战—遥控器、电饭锅、微波炉维修窍门
实战—遥控器、电饭锅、微波炉维修窍门
将收音机调 至中波最低 端或910 kHz 附近，不断 按动发射器 的任一个按 键。当发射 器正常时， 在距离收音 机20～30 cm时，收音 机会收到辐 射信号，发 出连续的 “嘟嘟”的 声音。
贴片电容及电阻的识别方法
贴片元件的识别方法贴片元件的识别方法贴片元件由于体积小、自感系数小，安装容易(底板不需打孔)，因而被广泛采用。
但由于体积小，故型号或数值不可能完全标出，只能用代码表示。
下面向读者简要介绍几种贴片元件的识别方法。
一、贴片电阻贴片电阻有矩形和圆柱形两种(见图1)其中矩形贴片电阻基体为黄棕色，其阻值代码用白色字母或数字标注。
标注方法主要有两种：1．三位数字标注法这种标注阻值的方法是：其中第1、2位数字为有效数字，第3位数字表示在有效数字的后面所加“0”的个数，单位：Ω。
如果阻值小于10Ω，则以“R”表示Ω。
举例见表1。
2．一个字母和一位数字标注法这种标注方法是：在电阻体上标注一个字母和一个数字。
其中字母表示电阻值的前两位有效数字。
(详见表2)，字母后面的数字表示在有效数字后面所加“0”的个数，单位是“Ω”。
举例如表3所示。
关于圆柱形贴片电阻的阻值标注方法与传统带引线电阻的色环表示法完全相同，在此不再赘述。
二、贴片电容贴片电容的外形与贴片电阻相似，只是稍薄(见图2)。
一般贴片电容为白色基体，多数钽电解电容却为黑色基体，其正极端标有白色极性。
贴片电容像贴片电阻一样，也有片形和圆柱形两种，其中圆柱形贴片电容酷似贴片柱形电阻，只是通体一样粗，而电阻则两头稍粗。
贴片电容的数值标注方法主要有三种：1．一个字母和一个数字表示法这种方法是：在白色基线上打印一个黑色字母和一个黑色数字(或在方形黑色衬底上打印一个白色字母和一个白色数字)作为代码。
其中字母表示容量的前两位数字，详见表4。
后面的数字则表示在前面二位数字的后面再加多少个“0”。
单位“pF”。
举例见表5。
2．颜色和一个字母表示法这种方法是用电容上标一颜色加一个字母的组合来表示电容量。
其字母的含义仍见表4，其颜色则表示在字母代表的容量后面再添加“0”的个数，单位为“pF”，详见表6。
例如：红色后面还印有“Y”字母，则表示电容量为8．2×100=8．2pF，黑色后面带印有“H”字母，则表示电容量为2．0×10的1次方=20pF，白色后面加印有“N”字母，则表示该电容数值为3．3×10的3次访=3300pF。
电阻、电容、电感的识别与检测
电阻、电容、电感的识别与检测1.能掌握电阻的基础知识，学会电阻识别与检测的方法。
2.能掌握电容的充放电的相关知识，学会电容识别与检测的方法。
3.能掌握电感的相关知识，学会电感识别与检测的方法。
在我们现在的生活中，电子元器件几乎无所不在，家用电器、电脑、手机等各种现代化的智能设备都能看到它们的影子。
电子元器件是元件和器件的总称。
电子元件是指在工厂生产加工时不改变分子成分的成品。
例如电阻器、电容器、电感器等，因为它本身不产生电子，它对电压、电流无控制和变换作用，所以又称无源器件。
电子器件是指在工厂生产加工时改变了分子结构的成品。
例如晶体管、电子管、集成电路等，因为它本身能产生电子，对电压、电流有控制、变换作用（放大、开关、整流、检波、振荡和调制等），所以又称有源器件。
一、电阻的基础知识1.电阻的定义电阻器(R)简称“电阻”，它是家用电器以及其它电子设备中应用十分广泛的元件。
电阻器利用它自身消耗电能的特性，在家用电器电路中起降压、分压、限流、向各种电子元件提供必要的工作条件(电压或电流)等几种功能。
2.电阻的命名方法3.电阻的识读色环法是用色环或色点来表示电阻器的标称阻值、允许误差。
色环有四道环(普通电阻)和五道环(精密电阻)两种，如图所示。
图1－1 色环识读方法直标法是指在一些体积较大的电阻器表面，直接用阿拉伯数字和单位符号标注出标称阻值，有的还直接用百分数标出允许偏差。
例如：图1－2 电阻直标法可以读出大小：510Ω ±5%通过电阻的命名方法还可以知道：R－电阻的总称 X－材料为线绕G－表示大功率 6－表示序号4.常见电阻的分类常见的电阻外形如图1-3所示。
炭膜电阻金属膜电阻（RJ）绕线电阻（RX）贴片电阻碳膜电位器光敏电阻热敏电阻图1－3 电阻的分类5.万用表测量电阻第一步选档位把指针打到如图所示的档位（欧姆档Ω）这是测量电阻用的档位。
第二步识刻度电流和电压的读数的起始位置0在左边，而电阻档的起始位置0在右边找到电阻的读数表盘线，读数就是从这里读。
电阻和电容识别和检测
作为滤波器消除电路中的噪 声和干扰
作为温度传感器检测温度变 化并转噪声和干扰 信号耦合：用于信号传输防止信号干扰和衰减 谐振电路：用于产生特定频率的信号如收音机、电视机等 储能：用于储存电能如电容器、超级电容器等
欧姆表检测法：通过欧姆表测量电阻的阻值 电压电流法：通过测量电阻两端的电压和电流计算电阻的阻值 电桥法：通过电桥电路测量电阻的阻值 数字万用表检测法：通过数字万用表测量电阻的阻值 热敏电阻检测法：通过测量热敏电阻的温度变化计算电阻的阻值 光敏电阻检测法：通过测量光敏电阻的光照强度计算电阻的阻值
围内
检查电容器温 度：使用温度 计测量电容器 温度看是否过
高或过低
检查电容器漏 电：使用万用 表测量电容器 两端的漏电电 流看是否过大
检查电容器绝 缘性能：使用 绝缘电阻表测 量电容器绝缘 电阻看是否过
低
确定故障电阻或电容的规格和型号 购买相同规格和型号的电阻或电容 断开电源确保安全
更换故障电阻或电容并检查连接是否正确 重新连接电源测试设备是否恢复正常工作 记录更换过程和结果以便日后参考
电容类型：电解电容、陶瓷电容、薄膜电容等 电容容量：根据电路需求选择合适的电容容量 电容耐压：根据电路电压选择合适的电容耐压 电容温度系数：根据电路温度要求选择合适的电容温度系数 电容寿命：根据电路使用环境选择合适的电容寿命 电容尺寸：根据电路空间要求选择合适的电容尺寸
电阻：阻值、功 率、精度、温度 系数、噪声系数 等
电容耐压：根据电路需求选择合适的电容耐压如16V、25V等
电容温度系数：根据电路需求选择合适的电容温度系数如±20%、±50% 等
电容尺寸：根据电路板空间选择合适的电容尺寸如0805、1206等
电容、电阻、芯片、电感的电路符号及图片识别
一、电容的用途电容的用途非常多，主要有如下几种：1．隔直流：作用是阻止直流通过而让交流通过。
2．旁路（去耦）：为交流电路中某些并联的组件提供低阻抗通路。
3．耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路4．滤波：这个对DIY而言很重要，显卡上的电容基本都是这个作用。
5．温度补偿：针对其它组件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。
6．计时：电容器与电阻器配合使用，确定电路的时间常数。
7．调谐：对与频率相关的电路进行系统调谐，比如手机、收音机、电视机。
8．整流：在预定的时间开或者关半闭导体开关组件。
9．储能：储存电能，用于必须要的时候释放。
例如相机闪光灯，加热设备等等。
（如今某些电容的储能水平已经接近锂电池的水准，一电容储存的电能可以供一个手机使用一天。
二、电容的分类1、按照结构分三大类：固定电容器、可变电容器和微调电容器。
半可变电容：也叫做微调电容。
它是由两片或者两组小型金属弹片，中间夹着介质制成。
调节的时候改变两片之间的距离或者面积。
它的介质有空气、陶瓷瓷、云母、薄膜等。
可变电容：它由一组定片和一组动片组成，它的容量随着动片的转动可以连续改变。
把两组可变电容装在一起同轴转动，叫做双连。
可变电容的介质有空气和聚苯乙烯两种。
空气介质可变电容体积大，损耗小，多用在电子管收音机中。
聚苯乙烯介质可变电容做成密封式的，体积小，多用在晶体管收音机中。
2、按外形分：插件式，贴片式（SMD);3、按用途分有：高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。
4、按介质分为：陶瓷、云母、纸质、薄膜、电解电容陶瓷电容：以高介电常数、低损耗的陶瓷材料为介质，体积小，电感小。
云母电容：以云母片作介质的电容器。
性能优良，高稳定，高精密。
纸质电容：纸介电容器的电极用铝箔或锡箔做成，绝缘介质是浸蜡的纸，相叠后卷成圆柱体，外包防潮物质，有时外壳采用密封的铁的纸，相叠后卷成圆柱体，外包防潮物质，有时外壳采用密封的铁壳以提高防潮性。
色环电感,电阻,电容识别
色环电感的识别（色环电感如何读值）色环电感的标注方法基本与色环电阻是一致的，只是从外观上面看上去，色环电感比色环电阻看上去会更加粗一些。
具体请对照下面的表格和表格下面的三个例子。
*例如e.g. ：标称电感量及偏差为22uH,±5%的电感器其色码为：红+红+黑+金；标称电感量及偏差为1.0uH,±10%的电感器其色码为：棕+黑+金+银；标称电感量及偏差为0.22uH,±20%的电感器其色码为：红+红+银+黑。
色环电阻的识别４色环电阻，是用３个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用１个色环表示误差。
５色环电阻一般是金属膜电阻，为更好地表示精度，用４个色环表示阻值，另一个色环表示误差。
下表是色环电阻的颜色-数值对照表：一、电阻阻值的色环表示法电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。
1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。
欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。
1、颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。
颜色按照下面的方法容易记忆：黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同的位置具有不同的数字含义，这是需要特别注意的。
对此，我们放在后面介绍。
二、“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。
从左向右数，第一，二环表示两位有效数字，第三环表示数字后面添加“0”的个数。
所谓“从左向右”，我们是指把电阻象图中所画的样子放置——四条色环中，有三条相互之间的距离靠得比较近，而第四环距离稍微大一点。
如下图：但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。
电阻读数
电阻、电容的识别2007-12-06 23:16一、电阻阻值的色环表示法1、颜色和数字的对应关系：注意：金、银在第四环出现时,它们代表误差,金代表5 ％,银代表10 ％;而在第三环出现时,金代表0.1 ,银代表0.01 。
请看下例。
2、“四色环”读数规则：第一,二环表示两位有效数字,第三环表示数字后面添加“ 0 ”的个数。
如：例1 ：阻值：27后面添加“3个0”即27000 欧,误差5%例2：如果第3 环是金色阻值：27 小数点向前移1位,即2.7 欧姆,误差5%例3：阻值：22后面添加1个0即220欧姆, 误差5%例4：例4所表示的阻值为22 欧。
第三环“黑色”表示“ 0 个零”,也就是表示数字后面不添加0 。
实际上,第三环用数学形式表达就是10 的N次方的倍率,前面的情况分别可写作：27×103＝2700022×101＝22022×10°＝221000 欧=1 千欧, 1000 千欧=1 兆欧。
欧,即欧姆,符号是Ω ;千欧：ΚΩ; 兆欧：M Ω 。
3 、“五色环”读数规则：第一、二、三环表示三位数字,第四环表示数字后面“ 0 ”的个数,第五环表示精度。
现在市场上逐步以五色环为主,而且第五环精度的表示方法目前实际使用和过去有关规定不同,一般用棕色表示误差1 ％。
举例如下：例5：这个电阻的阻值：200000 欧姆＝200K 误差 1 ％例6：绿＝5 ,棕＝1 ,黑＝0 ,银＝0.01 ,于是阻值＝510 × 0.01＝5.1Ω二电容器容量的表示方法电容器容量的基本单位是“法拉”（ F ）,1法拉的1/1000000 （百万分之一）是1微法（μ F ）,1微法的1/1000000 是1pF （1微微法,或1皮法）。
它们之间的关系是百万（或称10 的6 次方）进位关系。
我们常用的电容有：1、电介电容：多数在1 μ F 以上,直接用数字表示。
如：4.7 μ F 、100 μ F 、220 μ F 等等。
电容的识别方法..
电容的识别方法电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。
电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
其中：1法拉=103毫法（mF）=106微法（uF）=109纳法（nF）=1012皮法（pF）即：1 u F＝103nF ；1 nF＝10-3u F ；1 u F＝106pF ；1 pF＝10-6u F容量大的电容其容量值在电容上直接标明，如10uF/16V。
容量小的电容其容量值在电容上用字母表示或数字表示。
●字母表示法：1m=1000 uF；1P2=1.2PF；1n=1000PF●数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
如：102表示10×102PF=1000PF ；224表示22×104PF=0.22 u F1. 直标法容量单位：F（法拉）、μF（微法）、nF（纳法）、pF（皮法或微微法）。
1法拉（F）=106微法（uF）=1012微微法（pF）；1微法（uF）=103纳法（nF）=106微微法（pF）；1纳法（nF）=103微微法（pF）4n7 表示4.7nF或4700pF ；0.22 表示0.22μF；51 表示51pF 。
有时用大于1的两位以上的数字表示单位为pF的电容，例如101表示100 pF。
用小于1的数字表示单位为μF 的电容，例如0.1表示0.1μF。
2. 数码表示法一般用三位数字来表示容量的大小，单位为pF。
前两位为有效数字，后一位表示位率。
即乘以10n，n为第三位数字。
如223J代表22×103pF＝22000pF＝0.022μF，允许误差为±5% ，这种表示方法最为常见。
3. 色码表示法这种表示法与电阻器的色环表示法类似，颜色涂于电容器的一端或从顶端向引线排列。
色码一般只有三种颜色，前两环为有效数字，第三环为位率，单位为pF。
电容和电阻标称值识别
一、电容单位换算1、电容单位从大到小分别是F（法拉）、mF（毫法）、uF（微法）、nF（纳法）和pF（皮法），它们两相邻单位之间从大到小转换时乘于1000（10^3），从相邻单位之间从小到大转换时除于1000（10^-3）。
例1：1uF=1x1000nF=1000nF，例2：1nF=1/1000uF=0.001uF2、小体积电容容量标示一般采用三位数字，其默认单位为pF（皮法），前两位为有效数值，第三位为10的幂（即有效数值后面有多少个0）。
例1：104=10x10000（10^4）pF=100000/1000nF=100nF=100/1000uF=0.1uF例2：473=47x1000（10^3）pF=47000/1000nF=47nF=47/1000uF=0.047uF二、电组单位换算1、电组单位从大到小分别是MΩ（兆欧）、KΩ（千欧）和Ω（欧姆），它们两相邻单位之间从大到小转换时乘于1000（10^3），从相邻单位之间从小到大转换时除于1000（10^-3）。
例1：1MΩ=1000 KΩ=1000000Ω2、贴片电阻阻值标示贴片电阻阻值误差精度常用的有±1％和±5％。
（1）、±1％精度的电阻阻值一般采用四位数标示，默认单位是Ω（欧姆），前三位是表示有效数值，第四位为10的幂（即有效数值后面有多少个0）。
例1：1001=100x10=1000Ω=1 KΩ例2：2673=267x1000=267000Ω=267 KΩ（2）、±5％精度的电阻阻值一般采用三位数标示，默认单位是Ω（欧姆），前二位是表示有效数值，第三位为10的幂（即有效数值后面有多少个0）。
例1：101=10x10=100Ω例2：513=51x1000=51000Ω=51KΩ3、插件电阻阻值标示插件电阻阻值标示一般有4色环（常用）和5色环（精密），默认单位是Ω（欧姆）色环与数值对应关系如下：黑 棕 红 橙 黄 绿 蓝 紫 灰 白012345678 9第一环识别方法如下：1、偏差环距其它环较远。
电阻电容标识
电容的容量单位为：法（F）、微法（uf），皮法（pf)。一般我们不用法做单位，因为它太大了。各单位之间的换算关系为：
1F=1000000uf 1uf=1000000pf
在使用中，还经常见到单位：nf。1uf=1000nf 1nf=1000pf
第三条色环：10的幂数；
第四条色环：误差表示。
例如：电阻色环：棕绿红金
第一位：1；
第二位：5；
10的幂为2（即100）；
Hale Waihona Puke 误差为5% 即阻值为：15X100=1500欧=1.5千欧=1.5K
色环电阻分为四色环和五色环，先说四色环。顾名思义，就是用四条有颜色的环代表阻值大小。每种颜色代表不同的数字，如下：
黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 金、银表示误差
各色环表示意义如下：
第一条色环：阻值的第一位数字；
第二条色环：阻值的第二位数字；
电容的使用，都应该在指定的耐压下工作。现在的好多质量不高的产品，就因为使用了耐压不足的电容而引起故障（常见电容爆裂）。
例如：有电阻：黄紫红澄棕
前三位数字是：472
第四位表示10的3次方，即1000
阻值为：472X1000欧=472千欧（即472K）
电阻还有其他好多类型，一般说的电位器，就是阻值可以调节的电阻（简称可调电阻）。在以后制作中遇到了再作介绍。
电阻电容可以说是电子设备中最常用的零件。电阻按材料分一般有：碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。一般的家庭电器使用碳膜电阻较多，因为它成本低廉。金属膜电阻精度要高些，使用在要求较高的设备上。水泥电阻和线饶电阻都是能够承受比较大功率的，线饶电阻的精度也比较高，常用在要求很高的测量仪器上。
电阻阻值读取方法、电容容值的读取方法
电阻阻值读取方法、电容容值的读取方法电阻、电容的数值读取方法前言现在随着电子产品的不断升级优化，做到体积越来越小了，以前发现还是用得很多直插电阻和一些直插式的电容器件，现在大多数的电子产品都换为贴片的了，这样可以大大节省了PCB 的空间面积和更加美观。
1、电阻读数1.1 贴片电阻1）3位读数：前2位为有效数字，第3位表示10的n次幂(也可以理解为0的个数)。
例如：电阻上面的标识是102那么102，前两位有效数字为10，2表示10后面跟着2个0，即1x10的2次方也就是100，电阻阻值为：10 X 100 = 1000Ω= 1KΩ。
同理：电阻上面的标识是104那么104，前两位有效数字为10，4表示10后面跟着4个0，即1x10的4次方也就是10000，电阻阻值为：10 X 10000 = 100000Ω = 100KΩ。
2）4位读数：前3位为有效数字，第4位表示10的n次幂(也可以理解为0的个数)。
读法和3位的原理一样例如：电阻上面的标识是1002那么1002，前三位有效数字为100，2表示100后面跟着2个0，即1x10的2次方也就是100，电阻阻值为：100 X 100 = 10000Ω = 10KΩ。
同理1003，前三位有效数字为100，3表示100后面跟着3个0，即1x10的3次方也就是1000，电阻阻值为：100 X 1000 = 100000Ω = 100KΩ。
同理5112，前三位有效数字为511，2表示100后面跟着2个0，即1x10的2次方也就是100，电阻阻值为：511 X 100 = 51100Ω = 51.1KΩ。
3）阻值小于10的读数：通常在两个数之间插入一个字母R，小数点用字母R来代替。
例如：5R0表示阻值是5.0Ω。
5R1表示阻值是5.1Ω。
R025代表的阻值是0.025Ω。
通常是4位数的精度比3位数的精度高，例如104和1003的标称值是一样的，但是104通常是5%或10%的精度，而1003是1%的精度。
色环电感,电阻,电容识别
色环电感的识别（色环电感如何读值）色环电感的标注方法基本与色环电阻是一致的，只是从外观上面看上去，色环电感比色环电阻看上去会更加粗一些。
具体请对照下面的表格和表格下面的三个例子。
*例如e.g. ：标称电感量及偏差为22uH,±5%的电感器其色码为：红+红+黑+金；标称电感量及偏差为1.0uH,±10%的电感器其色码为：棕+黑+金+银；标称电感量及偏差为0.22uH,±20%的电感器其色码为：红+红+银+黑。
色环电阻的识别４色环电阻，是用３个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用１个色环表示误差。
５色环电阻一般是金属膜电阻，为更好地表示精度，用４个色环表示阻值，另一个色环表示误差。
下表是色环电阻的颜色-数值对照表：一、电阻阻值的色环表示法电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。
1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。
欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。
1、颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。
颜色按照下面的方法容易记忆：黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同的位置具有不同的数字含义，这是需要特别注意的。
对此，我们放在后面介绍。
二、“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。
从左向右数，第一，二环表示两位有效数字，第三环表示数字后面添加“0”的个数。
所谓“从左向右”，我们是指把电阻象图中所画的样子放置——四条色环中，有三条相互之间的距离靠得比较近，而第四环距离稍微大一点。
如下图：但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。
电容、电阻 读数方法
电容容值表一、瓷片电容（非正负极）：5PF 100PF（101）1000PF/1nF（102）10nF/0.01uF（103）10PF 120PF（121）1500PF/1.5nF（152）15nF/0.015uF（153）12PF 150PF（151）1800PF/1.8nF（182）20nF/0.02uF（203）15PF 220PF（221）2000PF/2nF（202）22nF/0.022uF（223）18PF 330PF（331）2200PF/2.2nF（222）33nF/0.033uF（333）20PF 470PF（471）2700PF/2.7nF（272）40nF/0.04uF（403）22PF 560PF（561）3300PF/3.3nF（332）47nF/0.047uF（473）27PF 680PF（681）4700PF/4.7nF（472）82nF/0.082uF（823）30PF 820PF（821）5600PF/5.6nF（562）100nF/0.1uF（104）33PF 6800PF/6.8nF（682）39PF47PF50PF68PF82PF二、独石电容（非正负极）：100PF（101）1000PF/1nF（102）10nF/0.01uF（103）100nF/0.1uF（104）1uF（105）470PF（471）220nF/0.22uF（224） 2.2uF（225）470nF/0.47uF（474）三、涤纶电容（非正负极）：1000PF/1nF（102）10nF/0.01uF（103）100nF/0.1uF（104）1500PF/1.5nF（152）15nF/0.015uF（153）220nF/0.22uF（224）2200PF/2.2nF（222）22nF/0.022uF（223）470nF/0.47uF（474）2700PF/2.7nF（272）27nF/0.027uF（2733300PF/3.3nF（332）33nF/0.033uF（333）4700PF/4.7nF（472）47nF/0.047uF（473）5600PF/5.6nF（562）56nF/0.056uF（563）6800PF/6.8nF（682）四、电解电容（正负极）：0.1uF/50uF 1uF/50uF 100uF/25uF 1000uF/16uF0.22uF/50uF 2.2uF/50uF 100uF/35uF 1000uF/25uF0.33uF/50uF 3.3uF/50uF 100uF/50uF 1000uF/50uF0.47uF/50uF 4.7uF/50uF 220uF/25uF 2200uF/6.3uF10uF/50uF 330uF/35uF 2200uF/25uF22uF/50uF 470uF/25uF 2200uF/50uF33uF/16uF 470uF/50uF 3300uF/25uF47uF/25uF 680uF/16uF 3300uF/35uF47uF/50uF 680uF/25uF 3300uF/50uF4700uF/25uF4700uF/50uF电阻阻值：颜色：黑褐红橙黄绿蓝紫灰白金银代表数值：0 1 2 3 4 5 6 7 8 9 误差误差3色电阻：第一色环是十位数，第二色环是个位数，第三色环是应乘倍数，三环色标标称值的容差为20%4色环电阻：第一色环是十位数，第二色环是个位数，第三色环是应乘倍数（第三环还有金、银两色，金色为10的负一次方，银色为10的负二次方），第四色环是误差率，金色为5%，银色为10%，无色为20%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无色环————正负20%
五环电阻读法
（1）熟记第一、二环每种颜色所代表的数。可这样记忆：
棕=1
红=2，
橙=3，
黄=4，
绿=5，
蓝=6，
紫=7，
灰=8，
白=9，
黑=0。
举例说明：
例1：五个色环颜色依次为：黄橙红黑金
读法：前三颜色对应的数字为432，金为5%，所以阻值为432X =432Ω，误差为5%。
一、电阻各个色环的意义
颜色数值倍成数公差
黑色0x 1——
棕色1x 10正负1%
红色2x 100正负2%
橙色3x 1Βιβλιοθήκη 00——黄色4x 10000——
绿色5x 100000正负0.5%
蓝色6x 1000000正负0.25%
紫色7x 10000000正负0.10%
灰色8——正负0.05%
白色9————
金色——x 0.1正负5%
红表笔为正，黑表笔为负，分别接二极管的两个极
当二极管点亮是红表笔所在的引脚为正极，黑表笔所在的脚为负极。
面包板的使用
面包板分上下两部分，上面部分一般是由一行或两行的插孔构成的窄条，行和行之间电气不连通。每一列是相连通的
例如
工字电感读数
数学计数法：1、标值为104：其电感值10*10000PF=0.1uh(后面的4表示10的4次方)
2、标值为473：其电感值47*10^3PF=0.047Uh(后面的3表示10的3次方)
二极管
普通二极管：单向导通
直插式发光二极管：（发光二极管测量方法）
用万用表测发光二极管：
用数字万用表的二极管档，即图标为小喇叭的蜂鸣器档
注：四环电阻前两环为读数，第三环为10的n次方，第四环为误差环。
贴片电阻的读数方法：
科学计数法：与以下陶片电容读法相同。
二、陶片电容读法实例
数学计数法：1、标值为104：其电容值10*10000PF=0.1uF(后面的4表示10的4次方)
2、标值为473：其电容值47*10^3PF=0.047Uf(后面的3表示10的3次方)
