origin_作图常用技巧
作图技巧origin
画一个频数的关系
画法如下：
1.将原数据作为一列（Y轴数据），选择这一列后选择“PLOT”->"Statistics"->"histogram"，就会自动计算区间段大小，生成直方统计图。
2.在统计直方图中右键单击，在快捷菜单那种可以选择“go to bin worksheet”，在弹出的工作表中有区段中心值、计数、计数累积和、累积概率等等。
3.右击统计直方图，在快捷菜单中选择“plot details”，在打开的对话框中选择“data”选项卡，吧“curve：type”由“none”改成“normal”即可，可以看到增加了一条有原数据平均值和标准差生成的正态分布曲线。
origin X轴scale采用了log10做柱状图，柱状宽度设置成变一样宽
方法：原始数据复制进origin，作柱状图（X轴设置为log10），为图1，这是柱状图宽度不一致；
在excel里面将X轴数值先作log10计算，再复制进origin作柱状图（X轴不调整），为图2；
将图1、2拼合，注意X轴需要对应：当图1的X轴范围是0.1到100时，图2的对应为-1到2。
origin作图技巧
origin作图技巧1.坐标注释要正确。
双击坐标注释（就是那个x axis title)，可以改成你要的文字，其中可以有拉丁字母（上面的工具栏中画着阿尔发和贝它的那个按钮，然后用abc来写拉丁字母），大小，字体，上下标，颜色（工具栏里都有选择）2.坐标刻度要为1，2，5或10的倍数。
双击坐标轴，跳出图样式修改窗口，在scale标签卡下，最左面horizotal是横坐标，vertical是纵坐标的。
increment 里面添单位刻度增加大小，一般添1、2、5或10这类的数字（不要添3、7这种)。
3.坐标刻度要向图内。
还是刚才那个修改样式窗口（双击坐标轴得到的窗口），在title&format标签下，左面bottom top...几个对应的是上下左右4个位置的坐标轴，其中top和right中的show axix &title前面的框没有被勾上，说明这两个不显示。
我们把bottom和left两个坐标中的major和minor下拉菜单中的out全改为in。
最后点确定就好了4.图要被坐标轴框起来。
你可能不太懂什么意思，跟着我做完就知道了，呵呵。
还是刚才那个修改样式窗口（双击坐标轴得到的窗口），在title&format标签下，把上坐标轴何右坐标轴中的show axis &title前面的框勾上，并且把这两个坐标轴中的major&minor下拉菜单改为none。
点确定。
现在会发现中间的点或线被四周坐标轴全封闭在中央了，并且左和下坐标轴有刻度，剩下两个坐标轴没有。
当然你也可以根据需要把上吓右坐标轴的刻度调出来，不过记住刻度要向内。
5.图例。
这个图例可以放在图里，也可以放在下面图的说明中（Fig. 1 xxxxxxx 图，点是xx ，圈是xx，三角是xx)。
如果要放在图里的话，就把图例框拖到四个坐标轴围成的框内。
双击该框可以修改注释。
右键该框选property，可以改框的样式，比如要去掉边框，在background中选定none(个人以为没边框好看些)。
一些使用origin编辑的技巧

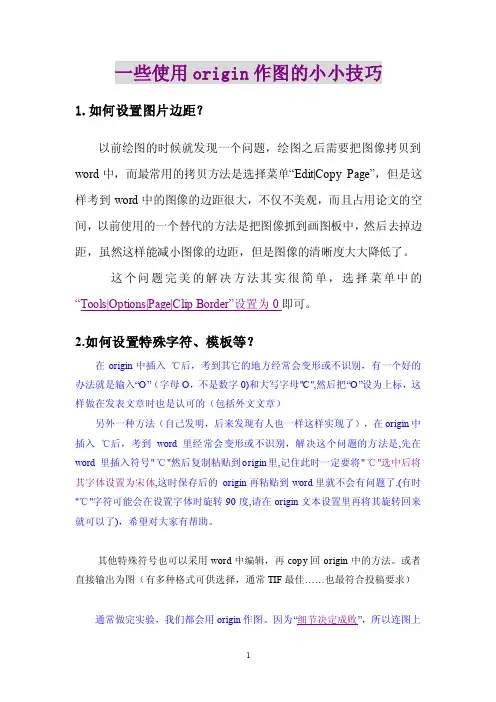

一些使用origin作图的小小技巧1.如何设置图片边距？以前绘图的时候就发现一个问题，绘图之后需要把图像拷贝到word中，而最常用的拷贝方法是选择菜单“Edit|Copy Page”，但是这样考到word中的图像的边距很大，不仅不美观，而且占用论文的空间，以前使用的一个替代的方法是把图像抓到画图板中，然后去掉边距，虽然这样能减小图像的边距，但是图像的清晰度大大降低了。
这个问题完美的解决方法其实很简单，选择菜单中的“Tools|Options|Page|Clip Border”设置为0即可。
2.如何设置特殊字符、模板等？在origin中插入℃后，考到其它的地方经常会变形或不识别，有一个好的办法就是输入“O”（字母O，不是数字0)和大写字母"C",然后把“O”设为上标，这样做在发表文章时也是认可的（包括外文文章）另外一种方法（自己发明，后来发现有人也一样这样实现了），在origin中插入℃后，考到word 里经常会变形或不识别，解决这个问题的方法是,先在word 里插入符号" ℃"然后复制粘贴到origin里,记住此时一定要将"℃"选中后将其字体设置为宋体,这时保存后的origin再粘贴到word里就不会有问题了.(有时"℃"字符可能会在设置字体时旋转90度,请在origin文本设置里再将其旋转回来就可以了)，希望对大家有帮助。
其他特殊符号也可以采用word中编辑，再copy回origin中的方法。
或者直接输出为图（有多种格式可供选择，通常TIF最佳……也最符合投稿要求）通常做完实验，我们都会用origin作图。
因为“细节决定成败”，所以连图上的标识，字体大小什么的都要规定。
比如x，y轴上的tick要向内（默认为向外），轴上的数字要大一点，轴标识也要大一点，图中scatter要15磅，线条要2磅，而默认的大小都不是我们想要的大小。
origin基本作图技巧
实战origin复旦bbs，chemistry序Origin软件主要使用来做数据绘图用的。
本系列文章将主要介绍origin的初级使用方法，为许多刚开始使用origin写试验报告的同学提供入门帮助。
并不像某些软件使用说明书籍那样系统的讲解，而是着重面向解决实际问题。
前一段时间有人说origin要严打（我觉得只要自己小心处理，他根本无法抓住你用的是什么版），介绍了其他几款数据绘图软件，据说也都很好。
不过我从来没用过，这5年多来一直使用的是origin，对其使用方法也略有所得，也只能介绍介绍这款软件。
这里使用的是origin7.0＋Peak Fitting Module 7.0（这个东西虽然装了 ，不过从来没用过，安装方法参考他的readme文件）。
安装时请参考他的intruction.txt,里面有serial no.的。
基本入门操作现在介绍最最最基本的使用方法。
比如说你现在有一组数据想做图(其中a列代表一系列点的x坐标，b列代表该系列点的y坐标，c列代表另一系列点的y坐标(x坐标同第一系列点))。
a b c1 1 32 2 63 3 94 4 125 5 156 6 187 7 21打开origin，会看到data1数据窗口，在窗口里空白处点右键->add new column,会看到表格增加一列，上面的数据输入表格里。
下面开始根据数据绘图。
选菜单兰中的plot->scatter(这里选scatter,line,line+symbol...都可以，只不过出来的样式不一样，大家自己选选体会一下就可以了)。
这是跳出一个select columns for plotting的窗口，问你哪列数据做x轴，那列做y轴。
我们点左面的A[x]，然后点中间的<->X，示意A是X轴，再点B[Y]，再点<->Y，示意B列做y轴。
这时点Add按钮，告诉程序说第一组数据是以A为x轴，B为Y轴。
Origin十大绘图技巧 轻松提高作图效率
Origin十大绘图技巧轻松提高作图效率Origin是每一位科研工作者最常用的数据绘图软件之一。
然而，正因为使用的次数很频繁，我们才要在作图过程中尽量采用简便有效的方法来节省时间，提高工作效率。
下面我整理了几个实用的小技巧，帮助大家原来十分钟才可以做一张图，现在一分钟就可以轻松搞定。
技巧一：善用模板主题绘图使用模板主题绘图可以事半功倍，虽然有些教程里都提到了这个技巧，但我还是要首先提出来，因为这种一劳永逸的方法太适合多次绘制同类型的图了。
模板的使用方法有很多，仁者见仁，这里采用Theme Organizers(F7)的方法。
这种方法可以更加具体的选择所要保存的图表格式，比如有些图的标尺范围、曲线名称永远是一样的，这样我们就可以创建一个模板，将这些格式保存下来，下次做同类型的图时直接调用模板即可，下面我来具有介绍一下模板法的使用。
首先，如何保存模板主题。
在一张做好的图的空白处，右键，选择save format as theme。
重命名，并在Filters里挑选所要保存的格式(无所谓的同学请忽略)，点击OK，这样我们的模板就保存完成了。
接下来我们通过一个具体的实例来学习如何调用模板主题快速作图。
首先，先做出一张草图。
然后按F7，弹出Theme Organizers对话框，选中刚才保存的主题，点击Apply Now，然后Close，即可。
技巧一总结：对于科研工作者来说，所要做的图有无数个，但这些图的类别是有限的，我们可以尽可能多地保存不同类别的模板主题，这样就可以保证每次做出的图美观准确，而且节约至少40%的绘图时间。
技巧二：搭配使用Excel制作数据处理模板有了技巧一，做一张图就是鼠标点几下的事了。
然而事与愿违，很多情况下并不是把仪器测得的原始数据直接导入到Origin里作图就可以了，因为原始数据的横纵坐标单位往往与期刊所要求的单位不一致等等的情况，需要对原始数据进行处理，虽然在Origin里也可以使用set column values功能对每一列进行处理，但当数据量较大时，我们就可以求助我们的老朋友Excel来制作数据处理模板了。
origin作图常用技巧

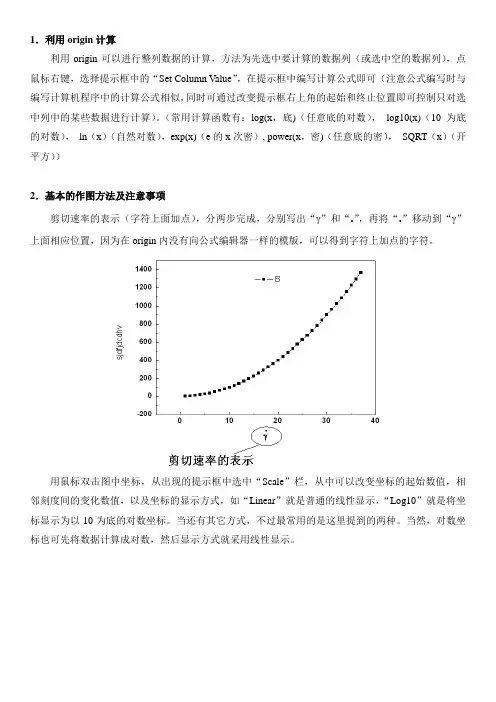

1．利用origin计算利用origin可以进行整列数据的计算，方法为先选中要计算的数据列（或选中空的数据列），点鼠标右键，选择提示框中的“Set Column Value”，在提示框中编写计算公式即可（注意公式编写时与编写计算机程序中的计算公式相似，同时可通过改变提示框右上角的起始和终止位置即可控制只对选中列中的某些数据进行计算）。
（常用计算函数有：log(x，底)（任意底的对数），log10(x)（10为底的对数），ln（x）（自然对数），exp(x)（e的x次密）, power(x，密)（任意底的密），SQRT（x）（开平方））2．基本的作图方法及注意事项剪切速率的表示（字符上面加点），分两步完成，分别写出“γ”和“.”，再将“.”移动到“γ”上面相应位置，因为在origin内没有向公式编辑器一样的模版，可以得到字符上加点的字符。
用鼠标双击图中坐标，从出现的提示框中选中“Scale”栏，从中可以改变坐标的起始数值，相邻刻度间的变化数值，以及坐标的显示方式，如“Linear”就是普通的线性显示，“Log10”就是将坐标显示为以10为底的对数坐标。
当还有其它方式，不过最常用的是这里提到的两种。
当然，对数坐标也可先将数据计算成对数，然后显示方式就采用线性显示。
如果数据有断点，一般情况下作出的点线图也会在断点处断开（如下图），断点的连接，在origin5.0中利用“page control ”，而在origin7.0中利用“properties ” ，从中选中“display ”选项，将其中“Connect line across missing ”选中，就可使图通过断点相互连接（如下图）。
在origin7.0中，将鼠标置于图外空白处，点右键就可出来具有“properties ”选项的提示框。
Y A x i s T i t l eX Axis TitleB0510********Y A x i s T i t l eX Axis TitleB3．几个纵坐标510152025303540-2000200400600800100012001400 BY A x i s T i t l eX axis title0.00.20.40.60.81.0C 0246D要在一个图中画出具有两个或两个以上纵坐标的图形，可采用以下方法：先做出含有一个纵坐标的普通图，将鼠标置于图外空白处，点右键，从出现的提示框中选中“New Layer （Axes ）”工具栏，再从出现图选项中选择你想要添加的左标的方向（“上为X ＋左为Y ”，“上为X ＋右为Y ”，“上为X ”，“右为Y ”），如果只是增加纵坐标，即Y 轴，则选择“right Y ”就可以，选定后整个图呈现两层（在图的做上角有1和2两个小框，每次只能选中其中的一个框。
Origin教程丨一文教你快速绘制20种常用图
Origin教程⼁⼀⽂教你快速绘制20种常⽤图Origin是每⼀位科研⼯作者最常⽤的数据绘图软件之⼀，具备统计、峰值分析和曲线拟合等分析功能，可以绘制出⼆维和三维图形。
⼀、绘制线(Line)图⼆、绘制误差棒图三、绘制散点图四、绘制垂线图五、绘制⽓泡图六、绘制彩⾊点图七、绘制彩⾊⽓泡图⼋、绘制点线图九、绘制柱形图⼗、绘制条形图⼗⼀、绘制浮动柱形图⼗⼆、绘制浮动条形图⼗三、绘制饼图⼗四、绘制Y轴错位堆垒曲线图⼗五、绘制⼆维瀑布图⼗六、绘制⾯积图⼗七、绘制堆垒⾯积图⼗⼋、绘制填充⾯积图⼗九、绘制局部放⼤图⼆⼗、绘制含数据标签图⼀、绘制线图⽰例准备：导⼊ Graphing⽂件夹中的 AXES.OAT⽂件数据。
①选中B列。
②单击菜单命令【Plot】→【Line】→【Line】或2D Graphs⼯具栏的【Line】。
2D Graphs⼯具栏：如下图所⽰：⼆、绘制误差棒图形在Book1数据空⽩处，单击右键，选择“Add New Column ”，增加2列新的数据单元格“C（Y）”和“D（Y）”两列数据。
如下图所⽰：将计算得到的X轴数据，平均值，2列标准偏差分别输⼊origin的Book1数据表中，然后选中标准偏差所在列的数据，右键单击，选择”set as“，将“C（Y）列数据设置为“ Xerror ”，将“D（Y）列数据设置为“ Y error ”将如下图所⽰：三、绘制散点图选中数据，点击点击“Plot”——“Symbol”。
或者直接点击下⾯的⼯具栏选项。
各个选项的意思：Scatter(散点图); Scatter Central(中⼼散点图); Y Error(Y 误差); XY Error(XY 误差) Vertical Drop Line (垂线)；Bubble (⽓泡)；Color Mapped (彩标)；Bubble + CM (⽓泡+彩标) 。
①选择Scatter，做出的图形如下：②选择Scatter Central，做出的图形如下：③选择Vertical Drop Line ，做出的图形如下：④选择 Bubble ，做出的图形如下：⑤选择Color Mapped ，做出的图形如下：⑥选择 Bubble + CM，做出的图形如下：四、绘制垂线图⽰例准备：导⼊ Graphing⽂件夹中的 AXES .DAT⽂件数据。
科研干货-Origin必备技能,分分钟提高作图效率!
科研干货 | Origin必备技能，分分钟提高作图效率！Origin是科研领域使用最为频繁的数据分析绘图工具，现在已成为多数论文期刊的图形指定格式，是撰写学术论文绘图必不可少的科研工具。
今天就为大家介绍一些Origin绘图的小技巧，分分钟提高效率哦~~一、设置紧凑页边距默认情况下，Origin做的图片总会有较宽的空白边框，也许你会使用PPT甚至是PS进行裁剪，但其实只要在Origin中设置好页边距就能解决问题默认页边距1、点击“工具（Tools）”→选项“（Options）”，或者直接按快捷键“Ctrl+U”2、点击“页面（Page）”，设置页边距控制为“页面内紧凑（Tight in page）”页边距紧凑调整后的图片二、设置默认字体这个功能使用的可能不多，但如果用的是中文版Origin，那就必须设置了。
中文版Origin 2018的默认字体是宋体，但Sci期刊和学位论文，都要求是Times New Roman 等英文字体，将其设置为默认字体之后就不用之后一项项的修改啦。
PS：具体投稿的时候也要注意期刊的字体要求。
1、点击“工具（Tools）”→“选项（Options）”，或者直接按快捷键“Ctrl+U”2、点击“文本字体”，默认字体设置为Times New Roman三、粘贴格式，告别重复排版Get了这个技能，就再也不需要每画一张图都得把字体、坐标轴、轴线和刻度线等等通通设置一遍。
在排版好的页面上，右击→点击“复制格式”→点击“所有”，然后在要排版的页面上，右击→点击“粘贴格式”，就可以快速设置好这张图的格式啦！此外，还可以将某张设置好格式的图片保存为主题，这样新作的图就直接生成默认排版样式了。
在排版好的页面上，右击→点击“保存格式为主题”→填写主题名称，并设置为默认主题。
需要注意的是，建议勾选所有格式，如果勾选所有，会出现图片中找不到数据的情况；此外并不是所有的数据图都可以用一个主题，因此要对主题要分好类，以方便调用。
origin使用技巧
1.同一X轴两个Y轴的方法是先建立一层，然后在层图标的右边右键点击添加新层的Linked Right Y，这样新建的图层就是同一X轴。
2.用Add and Arrange layer这个命令产生新图层会造成图片输出时出现一些问题，应该是软件的bug，排除方法是直接选用多屏图的模版建立空文件再添加趋势线，输出时就没有问题。
3.两层图如果Y轴全部在左边可以使用坐标轴属性对话框中的左边小框中点选某层右边为Y轴，左边的取消。
4.用上面的方法可以使图的四周框起来。
5.用EXCEL的数据作图时，可先作一个图，然后在图层上添加一层，再选定好数据作另一个图点击ADD PLOT来添加另一个曲线。
6.如果有三个座标轴，那么肯定有两个座标轴要在同一边，这两个座标轴在添加图层创建时都在默认位置，是重叠的。
通过title & format属性页的axis 中把right改为%From rigth，在下面设定百分比就可以将座标轴平移开了。
7.通过使用Alalysis中的Smoothing工具可以把离散点浓缩为一条简单一些的曲线。
8.Date模式只要Excel中是标准格式，可以在Origin中互通用。
并且在作图显示数据时还会有Ticklables·type·Date右边还可有Display选项，可以改显示格式。
里面可选项custom自定义格式还可以在Tool·Option中自已改。
9.Origin不能自动识别12小时与24小时制，所以在复制Date数据到Origin时要先在Excel中把列的数据类型转化为Date并且是2001-3-7 0:00格式（24小时格式），这样在Origin中才能连续的显示时间点的数据。
10.打开文件和保存文件在没有设置选项设定时每次都指向程序内，非常麻烦。
可以在Option选项卡中更改Filelocation指令。
Track File Dialog Changes复选框意思是自动指标到上次打开过文件的路径，先取消这个设置。
Origin十大绘图技巧 轻松提高作图效率
Origin十大绘图技巧轻松提高作图效率Origin是每一位科研工作者最常用的数据绘图软件之一。
然而，正因为使用的次数很频繁，我们才要在作图过程中尽量采用简便有效的方法来节省时间，提高工作效率。
下面我整理了几个实用的小技巧，帮助大家原来十分钟才可以做一张图，现在一分钟就可以轻松搞定。
技巧一：善用模板主题绘图使用模板主题绘图可以事半功倍，虽然有些教程里都提到了这个技巧，但我还是要首先提出来，因为这种一劳永逸的方法太适合多次绘制同类型的图了。
模板的使用方法有很多，仁者见仁，这里采用Theme Organizers(F7)的方法。
这种方法可以更加具体的选择所要保存的图表格式，比如有些图的标尺范围、曲线名称永远是一样的，这样我们就可以创建一个模板，将这些格式保存下来，下次做同类型的图时直接调用模板即可，下面我来具有介绍一下模板法的使用。
首先，如何保存模板主题。
在一张做好的图的空白处，右键，选择save format as theme。
重命名，并在Filters里挑选所要保存的格式(无所谓的同学请忽略)，点击OK，这样我们的模板就保存完成了。
接下来我们通过一个具体的实例来学习如何调用模板主题快速作图。
首先，先做出一张草图。
然后按F7，弹出Theme Organizers对话框，选中刚才保存的主题，点击Apply Now，然后Close，即可。
技巧一总结：对于科研工作者来说，所要做的图有无数个，但这些图的类别是有限的，我们可以尽可能多地保存不同类别的模板主题，这样就可以保证每次做出的图美观准确，而且节约至少40%的绘图时间。
技巧二：搭配使用Excel制作数据处理模板有了技巧一，做一张图就是鼠标点几下的事了。
然而事与愿违，很多情况下并不是把仪器测得的原始数据直接导入到Origin里作图就可以了，因为原始数据的横纵坐标单位往往与期刊所要求的单位不一致等等的情况，需要对原始数据进行处理，虽然在Origin里也可以使用set column values功能对每一列进行处理，但当数据量较大时，我们就可以求助我们的老朋友Excel来制作数据处理模板了。
origin作图方法集锦
1、一个X轴两个Y轴做法：首先选择两个Y列，然后点菜单栏【Plot】→【Multi-Curve】→【Double-Y】就可以了。
2、一个坐标系，多个Y曲线带误差线的做法：A(X)、B(Y)、C(Y)、D(Y)、E(Y)，假设B(Y)、C(Y)是两条Y线，而D(Y)、E(Y)分别是其对应的误差线，做法如下：【Plot】→【line+symbol】→A(X)＜＞X、B(Y)＜＞Y、D(Y)＜＞yEr →【add】→A(X)＜＞X、C(Y)＜＞Y、E(Y)＜＞yEr →【OK】→点击数据点进行相应的设置。
3、利用origin中的模板功能：作完一张符合要求的图以后，File--Save Template As--自己给这个模板取个文件名。
下次再作图的时候，只要选中要作图的数据，右键--Plot--Template Library--Category中选择My Templates,下面的Template选项中选择刚才保存的模板。
这样一张符合要求的图就画好了。
4、ORIGIN输出时选择单色输出，LWZ压缩，可以大大减少文件大小。
5、如何在同一个图中插入多个plot：可以采取两种方法：一、在同一个layer中插入；二、采用不同的layer。
1）、采用同一个layer下的插入在做完第一个图之后，然后直接在菜单graph-->add plot to layer，然后出现提示：选择X，Y轴后OK，第二个图就加进来了。
（小技巧：如果这两个图的X 轴坐标相同，则在worksheet里，选中第二个图的整列数据，再graph-->add plot to layer就直接把图作出来了）有时经常会让这两个图错开一定的位置，以利于比较，采用这种方法只能这么做：把其它一个图的Y值整个的加上一个数（在worksheet里，点右键-->set colum value)，这个数的大小以将这两个图分开，并且美观为标准。
2）、不同layer下的插入先插入几个layer（根据需要，有几个图，就挺入几个，方法：打开tools-->layer 就可以看到相应的功能了）然后调整每个layer的位置，高度，宽度（方法，在layer图标上点右键-->properties里面有相应的菜单）。
推荐Origin图表操作
上机练习：看看怎样画出这样的坐标轴 （注意刻度、刻度线的设置）
3、如何在图形中显示网格线?
选中，显示主格线，即通过主刻度平行于另 一坐标轴的直线，然后从下面的下拉列表选 择线的颜色、类型和宽度
次格线
0 选中这两个框，则在选中轴的对面及轴所在 位置（y=0,或x=0）画出线条来
轴的对面显示直线
上机练习：画一张“毫米方格纸”出来
保存成为一个过滤（filter）文件，以后碰 到格式相同的文件，就可以直接使用这个 文件进行过滤了
不保存的话，就Finish
desription
这里可以填写有关这个过滤器的相关描述 文字
这里指明这个过滤文件给哪些文件使用
例：导入文件，并利用导入的数据作图，设置speed mode 图层标记为红色说明该图层启用了speed Mode
Scale选项卡设置说明
➢ Rescale下拉列表，从中选择坐标刻度规则 ➢ Manual，如果改变了坐标轴刻度，如使用放大工具，不重新标定坐标轴刻度； ➢ Normal，使用放大工具时重新标定坐标轴刻度以满足数据点的需要； ➢ Fixed From/Fixed To，固定坐标轴的开始/结尾点，如果要改变开始结尾点的话，只能通过From/To 文本框进行修改
图形上有“Speed Mode Is On”水印
鼠标右击图层标记
取消选择，即可关闭speed mode
谢谢大家！
文件中数据行之前共有多少行？包括空行
第几行作为列的的名称？
第几行至第几行作为列的标题（label）？
这个对话框可以扫描文件头中的变量，不扫描就直接Next
这个对话框可以设置列的属性，也可以Next，导入数据后，再在worksheet中设置
origin_作图常用技巧
1．利用origin计算利用origin可以进行整列数据的计算，方法为先选中要计算的数据列（或选中空的数据列），点鼠标右键，选择提示框中的“Set Column Value”，在提示框中编写计算公式即可（注意公式编写时与编写计算机程序中的计算公式相似，同时可通过改变提示框右上角的起始和终止位置即可控制只对选中列中的某些数据进行计算）。
（常用计算函数有：log(x，底)（任意底的对数），log10(x)（10为底的对数），ln（x）（自然对数），exp(x)（e的x次密）, power(x，密)（任意底的密），SQRT（x）（开平方））2．基本的作图方法及注意事项剪切速率的表示（字符上面加点），分两步完成，分别写出“γ”和“.”，再将“.”移动到“γ”上面相应位置，因为在origin内没有向公式编辑器一样的模版，可以得到字符上加点的字符。
用鼠标双击图中坐标，从出现的提示框中选中“Scale”栏，从中可以改变坐标的起始数值，相邻刻度间的变化数值，以及坐标的显示方式，如“Linear”就是普通的线性显示，“Log10”就是将坐标显示为以10为底的对数坐标。
当还有其它方式，不过最常用的是这里提到的两种。
当然，对数坐标也可先将数据计算成对数，然后显示方式就采用线性显示。
如果数据有断点，一般情况下作出的点线图也会在断点处断开（如下图），断点的连接，在origin5.0中利用“page control ”，而在origin7.0中利用“properties ” ，从中选中“display ”选项，将其中“Connect line across missing ”选中，就可使图通过断点相互连接（如下图）。
在origin7.0中，将鼠标置于图外空白处，点右键就可出来具有“properties ”选项的提示框。
Y A x i s T i t l eX Axis TitleY A x i s T i t l eX Axis Title3．几个纵坐标510152025303540-2000200400600800100012001400 BY A x i s T i t l eX axis title0.00.20.40.60.81.0C 0246D要在一个图中画出具有两个或两个以上纵坐标的图形，可采用以下方法：先做出含有一个纵坐标的普通图，将鼠标置于图外空白处，点右键，从出现的提示框中选中“New Layer（Axes）”工具栏，再从出现图选项中选择你想要添加的左标的方向（“上为X＋左为Y”，“上为X＋右为Y”，“上为X”，“右为Y”），如果只是增加纵坐标，即Y轴，则选择“right Y”就可以，选定后整个图呈现两层（在图的做上角有每次只能选中其中的一个框。
用Origin处理数据并作图教程
用Origi n处理数据并作图Origin是一个功能强大的数据处理及作图软件，作出的专业图形也比较规范。
以下给出三个示例说明数据处理及作图步骤。
（1）用Origin处理饱和蒸气压测定实验数据及作图，步骤如下：①启动Orig in程序，将大气压、实验所得沸点温度及对应的真空度（压力差）数据填入表格的A、B、C列中，然后输入公式计算D列（蒸气压/mmHg）的值，操作为左键点击选定D列，右键点击选择“Set Column V alues”,在弹出的对话框中输入计算公式“p大气－压力差”，本例为“767.65-col(C)”，如图1-3-7所示，点击“OK”完成D列值的设置。
按此方法依次输入公式“1000/(col(B)+273.15)”和“log(col(D))”设置E列和F列的值，所得结果如图1-3-8所示。
图1-3-7 用Origi n处理数据公式的设定图1-3-8 用Origi n处理数据结果②对上述所得数据进行作图：点击菜单栏中的“Plot”，然后选择“Scatte r”，弹出如图1-3-9所示对话框，在列表中选择所需列为X或Y，本例中以E列作为X，即选中E[Y]列，点击<->X键，如图1-3-9中箭头所示，F列作为Y，即选中F[Y]列，点击<->Y键，然后点击“OK”即给出散点图，如图1-3-10所示。
若要作多组散点图，可以在图1-3-9所示对话框中选定一组X，Y后点击Ad d，然后继续添加相应列为X和Y即可。
作散点图的方法也可以是先直接将E列设置为X，方法是选中E列，点击菜单栏中的“Column”→“Set as X”，即设为“E[X2]”，同时F列也变为“F[Y2]”，然后同时选中E[X2]列和F[Y2]列，点击菜单栏中的“Plot”，然后选择“Scatte r”亦可得到图1-3-10所示结果。
Origin 绘图技巧
如何用origin作图如何用origin作图?如何利用origin作图软件对图与坐标围成的面积进行积分?1.已经画好坐标轴，需要把坐标轴右侧和上侧也连上，成一封闭的。
如何做？点中坐标轴右击，再选Title & Format，里面依次有bottom, top, left, right。
选Top, 打钩show axis & tick，就会显示上边的坐标轴。
如果不需要轴上的标尺，则在Major和Minor中选择none。
右边的线同上。
Major和Minor的作用是标尺的刻度线向上(in)还是向下(out)还是无(none)。
2.画好图之后，菜单栏—Edit---Copy page (编辑—复制页面)，之后到word直接粘贴即可。
Word里的图直接双击，可以直接打开origin，重新编辑和修改图。
修改好之后，菜单栏--文件—更新***.doc，即可同步到word。
此时出现的文件是可以用Origin打开的，如果不想别人打开，将Word中的图片Ctrl+C，再Ctrl+V就可以了。
双击图片，看看图片大小效果吧，ps. 1 inch = 2.54 centimeter。
用origin做完图后，怎么导出放在word中呢，用cope page 还是export page啊，论文中都是用什么形式的呢？cope page，粘到word中双击还可以修改。
论文写作中使用tiff格式比较多，如果图表已经完成，可以直接输出为tiff格式的图片，再插入到文档中。
export比较好，可以输出多种格式的图片：bmp，jpg, eps，pdf等等，几乎什么格式都有了。
当然，你如果想在word里还对图进行修改，copy是最好了，这样在word里面双击就可以修改图了。
正式刊发的论文大多偏爱eps的，清晰而又不大。
投文章的话，大多数期刊都要求用TIFF格式的，copy page肯定不行，还是用export好一些，导出时，图片格式和分辨率都是可选的，而且用图片格式安全一些，不会在不知情的情况下被改动，用copy page的话，只要是word 文档，任何人都是可以改动图中数据的。
origin基本作图技巧
实战origin复旦bbs，chemistry序Origin软件主要使用来做数据绘图用的。
本系列文章将主要介绍origin的初级使用方法，为许多刚开始使用origin写试验报告的同学提供入门帮助。
并不像某些软件使用说明书籍那样系统的讲解，而是着重面向解决实际问题。
前一段时间有人说origin要严打（我觉得只要自己小心处理，他根本无法抓住你用的是什么版），介绍了其他几款数据绘图软件，据说也都很好。
不过我从来没用过，这5年多来一直使用的是origin，对其使用方法也略有所得，也只能介绍介绍这款软件。
这里使用的是origin7.0＋Peak Fitting Module 7.0（这个东西虽然装了 ，不过从来没用过，安装方法参考他的readme文件）。
安装时请参考他的intruction.txt,里面有serial no.的。
基本入门操作现在介绍最最最基本的使用方法。
比如说你现在有一组数据想做图(其中a列代表一系列点的x坐标，b列代表该系列点的y坐标，c列代表另一系列点的y坐标(x坐标同第一系列点))。
a b c1 1 32 2 63 3 94 4 125 5 156 6 187 7 21打开origin，会看到data1数据窗口，在窗口里空白处点右键->add new column,会看到表格增加一列，上面的数据输入表格里。
下面开始根据数据绘图。
选菜单兰中的plot->scatter(这里选scatter,line,line+symbol...都可以，只不过出来的样式不一样，大家自己选选体会一下就可以了)。
这是跳出一个select columns for plotting的窗口，问你哪列数据做x轴，那列做y轴。
我们点左面的A[x]，然后点中间的<->X，示意A是X轴，再点B[Y]，再点<->Y，示意B列做y轴。
这时点Add按钮，告诉程序说第一组数据是以A为x轴，B为Y轴。
origin使用技巧分享
Origin1.柱间间距双击柱子，在spacing一栏中调节gap between bars 参考数据(60%)・2•去除边部空白区域地输出Tools->Options->Page->Copy Page Setting->Margin不选Page即可.3•柱形图显示数值双击任一柱子，弹出Plot Details - Plot Properties对话框，进入Label选项卡，勾选Enable即可.版权文档，请勿用做商业用途文档来源网络及个人整理，勿用作商业用途版权文档，请勿用做商业用途4•扇形图标签不能移动双击饼图，Labels->format，将三个选项地对勾撤掉即可・5•数据丢失或隐藏在原图中单击右键，选择create worksheet book/go to book6•设置模板①画好一张图后•选择file-save template as选项.②跳出一对话框，在catelory里选择保存地类别，以便以后作图比较找找模版，在template name命名，OK保存•版权文档，请勿用做商业用途文档来源网络及个人整理，勿用作商业用途版权文档，请勿用做商业用途③按一般步骤处理好数据之后，全部选中--> 单击右键-->plot-->template library(在最下方)-->弹出地对话框中，选择userdefined 中自己之前保存了地模板-->plot. 版权文档，请勿用做商业用途文档来源网络及个人整理 ,勿用作商业用途版权文档，请勿用做商业用途7.更改图像大小（长宽）在坐标轴空白处右击，在弹出地下拉选项中选择perproties,在选项栏中地Dimension中输入长宽地大小，即可.版权文档,请勿用做商业用途文档来源网络及个人整理 ,勿用作商业用途版权文档,请勿用做商业用途Wordi公式字体地修改在word中，插入地公式默认地字体是Cambria Math.且没有可供选择地其他字体.故而若要更改所插入公式地字体，没有一劳永逸地方法.首先，插入公式，将自己所要地公式编辑好，选中公式，点击左上方地普通文本，再更改字体为Times New Roman ，并点击斜体图标.版权文档，请勿用做商业用途文档来源网络及个人整理，勿用作商业用途版权文档，请勿用做商业用途2•选中衬于文字下方地图片单击开始----选择----选择对象.3.office如何取色如果是2013版的PPT （可以直接用【取色器】r所有填充颜色的选项卡下面都有。
用Origin处理数据并作图
2、用Origin处理数据并作图Origin是一个功能强大的数据处理及作图软件，作出的专业图形也比较规范。
以下给出三个示例说明数据处理及作图步骤。
（1）用Origin处理饱和蒸气压测定实验数据及作图，步骤如下：①启动Origin程序，将大气压、实验所得沸点温度及对应的真空度（压力差）数据填入表格的A、B、C列中，然后输入公式计算D列（蒸气压/mmHg）的值，操作为左键点击选定D列，右键点击选择“Set Column Values”,在弹出－压力差”，本例为“767.65-col(C)”，如图1-3-7的对话框中输入计算公式“p大气所示，点击“OK”完成D列值的设置。
按此方法依次输入公式“1000/(col(B)+273.15)”和“log(col(D))”设置E列和F列的值，所得结果如图1-3-8所示。
图1-3-7 用Origin处理数据公式的设定图1-3-8 用Origin处理数据结果②对上述所得数据进行作图：点击菜单栏中的“Plot”，然后选择“Scatter”，弹出如图1-3-9所示对话框，在列表中选择所需列为X或Y，本例中以E列作为X，即选中E[Y]列，点击<->X键，如图1-3-9中箭头所示，F列作为Y，即选中F[Y]列，点击<->Y键，然后点击“OK”即给出散点图，如图1-3-10所示。
若要作多组散点图，可以在图1-3-9所示对话框中选定一组X，Y后点击Add，然后继续添加相应列为X和Y即可。
作散点图的方法也可以是先直接将E列设置为X，方法是选中E列，点击菜单栏中的“Column”→“Set as X”，即设为“E[X2]”，同时F列也变为“F[Y2]”，然后同时选中E[X2]列和F[Y2]列，点击菜单栏中的“Plot”，然后选择“Scatter”亦可得到图1-3-10所示结果。
图1-3-9 用Origin作图方法图1-3-10 用Origin作散点图结果然后对所得散点图进行线性拟合，方法是左键点击“Analysis”选择“Fit linear”，即得拟合的直线，并在右下端窗口给出了拟合后的线性方程，其斜率B、截距A以及相关性R等信息，如图1-3-11所示，如果右下端窗口未显示相关信息，则点击菜单栏中“View”→“Results Log”即可显示。
origin作图和找峰值的方法
1.打开origin, 新建一个workbook。
2.导入数据（默认保存的格式即可）3.给longname命名编号（和excel表格一样，可以输入或删除），温度点从1~8（Al）4.用鼠标左键单击C(Y)，选中Y第一列，然后拖动鼠标左键向右拉，选中1~8个温度列。
5.鼠标左键点击左下角的点划线（line+symbol）6.画图如下7.如果你觉得线或点太粗了，可以鼠标左键双击图上的线，可改变线或点的粗细。
8.同理，如果要修改x轴或y轴的坐标名，可用鼠标左键双击坐标名，选定后再直接输入自己命名的就好了，若出现乱码，修改一下左上角的字体类型，改为中文宋体即可。
9.双击x或y轴的刻度值，可选scale改变刻度和显示范围。
10.图形命名标题。
点击左侧的T型图标，在界面空白处单击鼠标，输入要命名的标题。
11.图片导出。
如下图所示，打开对话框，在image type中选jpg格式，在file name 处命名文件名，比如9-Al，在path处的“。
”选择保存路径，其他默认，点击ok，图形保存完毕。
12.找峰值。
Origin8.6以上的版本有标峰的快捷图标，在左侧工具栏“田”形图标的扩展框内有一个带红圈的“田”，点击它，然后点在谱峰的位置，按键盘的左右方向键，找到峰值后按回车就能标准了。
Origin8.6以下的版本只能手动找峰值，然后T 插入文本框自己填写刚才找出的峰值。
先点击左侧工具栏上的“田”形图标，再点击谱峰位置，按键盘的左右方向键，找到峰值，并记住这个数值。
然后点击左侧工具栏上的“T”形图标，再点击到图中的空白处，输入刚才记住的数值。
二．数据线性拟合左键选中一列数据，然后按如下进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．利用origin计算
利用origin可以进行整列数据的计算，方法为先选中要计算的数据列（或选中空的数据列），点鼠标右键，选择提示框中的“Set Column Value”，在提示框中编写计算公式即可（注意公式编写时与编写计算机程序中的计算公式相似，同时可通过改变提示框右上角的起始和终止位置即可控制只对选中列中的某些数据进行计算）。
（常用计算函数有：log(x，底)（任意底的对数），log10(x)（10为底的对数），ln（x）（自然对数），exp(x)（e的x次密）, power(x，密)（任意底的密），SQRT（x）（开平方））
2．基本的作图方法及注意事项
剪切速率的表示（字符上面加点），分两步完成，分别写出“γ”和“.”，再将“.”移动到“γ”上面相应位置，因为在origin内没有向公式编辑器一样的模版，可以得到字符上加点的字符。
用鼠标双击图中坐标，从出现的提示框中选中“Scale”栏，从中可以改变坐标的起始数值，相邻刻度间的变化数值，以及坐标的显示方式，如“Linear”就是普通的线性显示，“Log10”就是将坐标显示为以10为底的对数坐标。
当还有其它方式，不过最常用的是这里提到的两种。
当然，对数坐标也可先将数据计算成对数，然后显示方式就采用线性显示。
如果数据有断点，一般情况下作出的点线图也会在断点处断开（如下图），断点的连接，在origin5.0中利用“page control ”，而在origin7.0中利用“properties ” ，从中选中“display ”选项，将其中“Connect line across missing ”选中，就可使图通过断点相互连接（如下图）。
在origin7.0中，将鼠标置于图外空白处，点右键就可出来具有“properties ”选项的提示框。
Y A x i s T i t l e
X Axis Title
Y A x i s T i t l e
X Axis Title
3．几个纵坐标
5
10
15
20
25
30
35
40
-200
0200400
6008001000
12001400 B
Y A x i s T i t l e
X axis title
0.0
0.20.40.60.8
1.0
C 0
2
46
D
要在一个图中画出具有两个或两个以上纵坐标的图形，可采用以下方法：先做出含有一个纵坐标的普通图，将鼠标置于图外空白处，点右键，从出现的提示框中选中“New Layer（Axes）”工具栏，再从出现图选项中选择你想要添加的左标的方向（“上为X＋左为Y”，“上为X＋右为Y”，“上为X”，“右为Y”），如果只是增加纵坐标，即Y轴，则选择“right Y”就可以，选定后整个图呈现两层
（在图的做上角有每次只能选中其中的一个框。
这时可选中框，选中上面工具栏中的“Graph”栏，从出现的提示框中选择“Add Plot to Layer”，再从新出现的提示框选择是做“线图”（Line）、“点图”（Scatter）、“点线图”（Line ＋Symbol）、柱状图（Column）还是其它图形，选中后会出现如下提示框，先从左边数据栏显示中选中添加图形的X轴数据，然后点击“<->X”按钮，再选中添加图形的Y轴数据，然后点击“<->Y”按钮，接着点击“Add”按钮，再点“ok”按钮，就可完成在涂层2上绘出想要添加的图形。
采用以上方法，也可完成多层图形的绘制。
4．一个图中作几个图
0102030 S t r e s s (M P a )
01020
30
0102030 0102030 Strain (%)
10
1010
1010
1010101010G ' a n d G '', P a
10
1010
1010
, rad/s
要在一个origin 图中做形如上面的多个图，一种方法可采用签名提到的通过
添加涂层的方式完成，然后将做好的涂层移动位置进行排列而得到，但这种方式不容易控制图形的相对位置排列。
另一种方式是：先任意选一组数据做成一个图，然后点击下图中的按钮（图1），在出现的提示框中选择“是”，在新出现的提示框中给出多图的排列方式“Column ”（列数）“Row ”（排数）（图2），选定后按确定按钮，接着将出现下面图3所示提示框，可在其中更改多图间的位置关系，更改后确定就可按你要求增加多个涂层，然后再按签名描述过的，选中其中的涂层将要添加的图添加上去。
图1
图2
图3
5．同一个图中两组数据相差很大
05
10
15
20
25
30
35
Y A x i s T i t l e
X axis title
如果同一组数据其值相差很大，但又想在同一图中将图形的细节表现出来，可以通过使用坐标轴上的“Break ”显示方式来完成（如上图）。
方法为：双击坐标数值，在出现的提示框中选中“Break ”栏，，更加下图所示更改有关参数，就可得到想要的图形。
Break 处可以断开也可以连接，方法是进入到“Properties ”栏，选中“Display ”，再选中“Connect line across Axis break ”就可。
6．做图时带上数据的偏差
-180
-160-140-120-100-80-60-40
-20020Y A x i s T i t l e
X axis title
在做图时，其中有一列数据为X 轴或Y 轴数据的误差，先将改列数据选中，点
右键，在提示框中选中“Set as ”按钮，再从新出现的提示框中选择是“X error ”或“Y error ”，这样该列数据就成了对应数据的误差了，在作图时直接将其这些数据列选择就可做出带有误差的图了，另外也可直接用工具栏上的“Plot ”按钮，
点击后从出现的提示框内将对应数据分别选中为“X”轴、及“Y”轴数据，再将实际的误差列选中，然后点击“Add”按钮，接着点击“ok”按钮，就可得到带有误差的图（如下图所示）。
另外还可改变误差显示的格式和大小等，方法是：将鼠标置于误差棒处，点击右键，从提示框中选中“Plot Details”按钮，从新出来的提示框中更改相关参数就可（见下图）。
7．Y轴位置的改变及背景颜色的改变
如上图，Y轴所在位置不再X轴的起点处，这可以通过双击坐标轴，从出现的提示框中选中“Title & Tick”栏，进行如下图所示的更改就可完成，将“Axis”下拉栏选为“At Position”时，在其下面的栏目中填入Y轴要在的X轴的值，就可使Y轴放于选择的X轴的位置上。
另外要改变图的背景颜色，方法为：选中“Display”栏，按下图所示进行更改就可，颜色可更加自己的喜好更改。
