济宁物理电与磁单元测试卷附答案

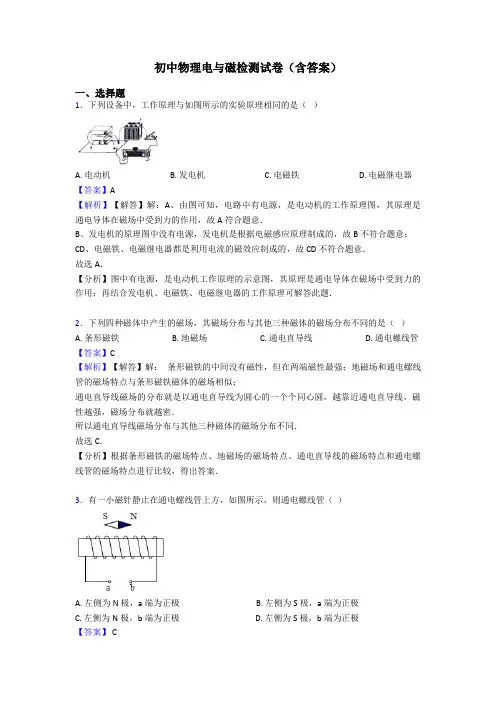

初中物理电与磁检测试卷(含答案)
初中物理电与磁检测试卷(含答案)一、选择题1.下列设备中,工作原理与如图所示的实验原理相同的是()A. 电动机B. 发电机C. 电磁铁D. 电磁继电器【答案】A【解析】【解答】解:A、由图可知,电路中有电源,是电动机的工作原理图,其原理是通电导体在磁场中受到力的作用,故A符合题意.B、发电机的原理图中没有电源,发电机是根据电磁感应原理制成的,故B不符合题意;CD、电磁铁、电磁继电器都是利用电流的磁效应制成的,故CD不符合题意.故选A.【分析】图中有电源,是电动机工作原理的示意图,其原理是通电导体在磁场中受到力的作用;再结合发电机、电磁铁、电磁继电器的工作原理可解答此题.2.下列四种磁体中产生的磁场,其磁场分布与其他三种磁体的磁场分布不同的是()A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解:条形磁铁的中间没有磁性,但在两端磁性最强;地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似;通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆,越靠近通电直导线,磁性越强,磁场分布就越密.所以通电直导线磁场分布与其他三种磁体的磁场分布不同.故选C.【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较,得出答案.3.有一小磁针静止在通电螺线管上方,如图所示,则通电螺线管()A. 左侧为N极,a端为正极B. 左侧为S极,a端为正极C. 左侧为N极,b端为正极D. 左侧为S极,b端为正极【答案】 C【解析】【解答】解:由于小磁针静止时,其左端为S极,右端为N极,根据磁极间的作用规律可知,螺线管的右端为S极,左端为N极。
根据螺线管的N、S极和螺线管的线圈绕向。
利用安培定则可以确定电流是从螺线管的右端流入左端流出。
由于电流是从电源的正极流出,经过外电路回到电源负极。
所以可以确定电源的右端为正极,左端为负极。
故答案为:C。

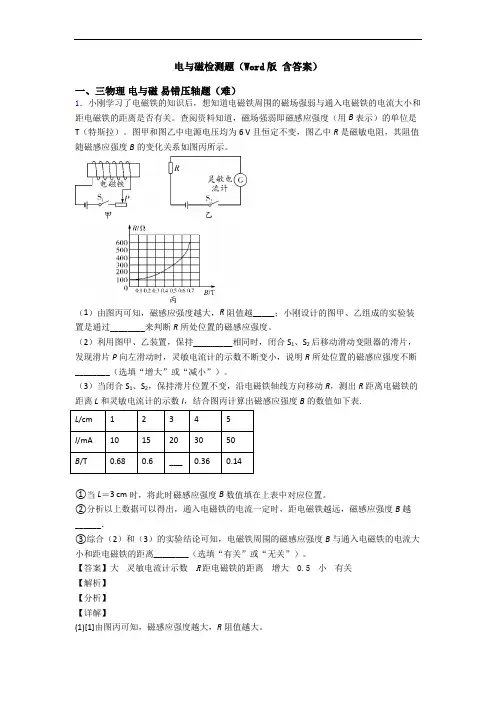

电与磁检测题(Word版 含答案)
电与磁检测题(Word版含答案)一、三物理电与磁易错压轴题(难)1.小刚学习了电磁铁的知识后,想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。
查阅资料知道,磁场强弱即磁感应强度(用B表示)的单位是T(特斯拉)。
图甲和图乙中电源电压均为6 V且恒定不变,图乙中R是磁敏电阻,其阻值随磁感应强度B的变化关系如图丙所示。
(1)由图丙可知,磁感应强度越大,R阻值越_____;小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。
(2)利用图甲、乙装置,保持_________相同时,闭合S1、S2后移动滑动变阻器的滑片,发现滑片P向左滑动时,灵敏电流计的示数不断变小,说明R所处位置的磁感应强度不断________(选填“增大”或“减小”)。
(3)当闭合S1、S2,保持滑片位置不变,沿电磁铁轴线方向移动R,测出R距离电磁铁的距离L和灵敏电流计的示数I,结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L=3 cm时,将此时磁感应强度B数值填在上表中对应位置。
②分析以上数据可以得出,通入电磁铁的电流一定时,距电磁铁越远,磁感应强度B越______.③综合(2)和(3)的实验结论可知,电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________(选填“有关”或“无关”)。
【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知,磁感应强度越大,R阻值越大。
[2]图乙中R 是磁敏电阻,其阻值随磁感应强度B 的变化而变化,磁敏电阻的变化引起电路中电流的变化,实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。
(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关,控制磁敏电阻R 到电磁铁的距离。
[4]灵敏电流计的示数不断变小,说明图乙电路中的电流不断减小,磁敏电阻的阻值不断增大,R 所处位置的磁感应强度不断增大。
电与磁专项测试(含答案解析)
电与磁专项测试(含答案解析)一、选择题1.如图为通电螺线管磁场强弱演示仪的示意图(导线电阻不计),由图可知:()A. 当开关S接a点时,仪表指针向右偏转B. 当开关S接a点接滑片P向下移动时,仪表示数变小C. 保持滑片P的位置不变,开关S由a点换到b点,仪表示数变大D. 若将电源正负极对调,仪表指针偏转方向不变【答案】C【解析】【解答】解:A、由安培定则可知,通电螺线管的右端为N极,根据同名磁极相互排斥可知,仪表指针向左偏转,故A错误;B、当开关S接a点接滑片P向下移动时,变阻器接入电路的电阻减小,电流增大,磁性增强,排斥力增大,指针偏转变大,仪表示数变大,故B错误;C、保持滑片P的位置不变,开关S由a点换到b点,线圈匝数增加,磁性增强,排斥力增大,指针偏转变大,仪表示数变大,故C正确;D、若将电源正负极对调,电流方向改变,磁场方向改变,仪表指针偏转方向改变,故D 错误.故选C.【分析】(1)由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转;、(2)根据滑动变阻器的移动方向判断通电螺线管的磁性变化,判断仪表示数变化;(3)通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯;(4)通电导体在磁场受力的方向与电流的方向、磁场方向有关.2.图为某品牌共享电单车,其涉及到的物理知识正确的是()A. 没有网络传递信息,是无法实现手机扫二维码开锁的B. 车座成马鞍型,增大了人与车座的受力面积,压强增大C. 车胎上有凹凸不平的花纹,可以减小与地面的摩擦力D. 后轮上的电动机,利用电磁感应原理将电能转化为机械能【答案】 A【解析】【解答】A. 手机扫二维码开锁时,通过电磁波及网络传递信息,当服务器接收到付费后,才会开解,所以没有网络传递信息,是无法实现手机扫二维码开锁的,A符合题意;B. 车座成马鞍型,增大了人与车座的受力面积,减小压强,B不符合题意;C. 车胎上有凹凸不平的花纹,是用增大接触面粗糙程度的方法增大摩擦力,C不符合题意;D. 后轮上的电动机,利用通电导线在磁场受力的原理将电能转化为机械能,D不符合题意;故答案为:A。

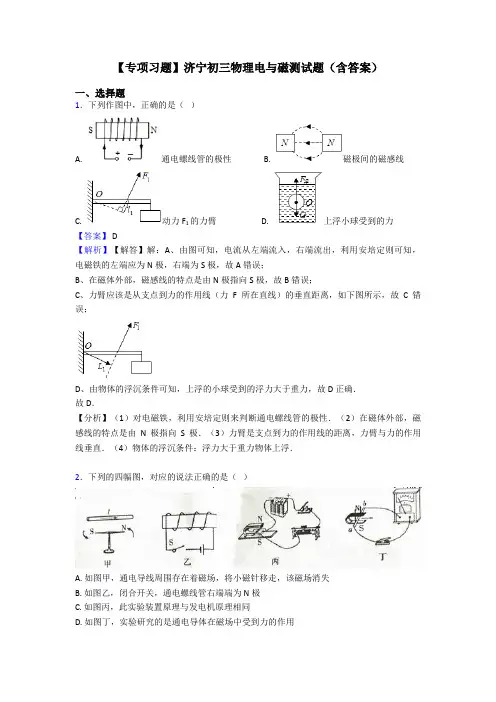

【专项习题】济宁初三物理电与磁测试题(含答案)
【专项习题】济宁初三物理电与磁测试题(含答案)一、选择题1.下列作图中,正确的是()A. 通电螺线管的极性B. 磁极间的磁感线C. 动力F1的力臂D. 上浮小球受到的力【答案】 D【解析】【解答】解:A、由图可知,电流从左端流入,右端流出,利用安培定则可知,电磁铁的左端应为N极,右端为S极,故A错误;B、在磁体外部,磁感线的特点是由N极指向S极,故B错误;C、力臂应该是从支点到力的作用线(力F所在直线)的垂直距离,如下图所示,故C错误;D、由物体的浮沉条件可知,上浮的小球受到的浮力大于重力,故D正确.故D.【分析】(1)对电磁铁,利用安培定则来判断通电螺线管的极性.(2)在磁体外部,磁感线的特点是由N极指向S极.(3)力臂是支点到力的作用线的距离,力臂与力的作用线垂直.(4)物体的浮沉条件:浮力大于重力物体上浮.2.下列的四幅图,对应的说法正确的是()A. 如图甲,通电导线周围存在着磁场,将小磁针移走,该磁场消失B. 如图乙,闭合开关,通电螺线管右端端为N极C. 如图丙,此实验装置原理与发电机原理相同D. 如图丁,实验研究的是通电导体在磁场中受到力的作用【答案】 B【解析】【解答】A.将小磁针移走,磁场也不会消失,A不符合题意;B. 如图乙,闭合开关,根据安培定则判断通电螺线管右端端为N极,B符合题意;C.图丙中实验装置原理与电动机原理相同,C不符合题意。
D如图丁,实验研究的电磁感应现象,D不符合题意。
故答案为:B.【分析】根据电流方向利用安培定则判断通电螺线管的南北极的位置.3.下列作图中,错误的是()A. 凹透镜对光的作用B. 平面镜成像 C. 动力F1的力臂 D. 通电螺线管的磁场【答案】 C【解析】【解答】解:A、平行于主光轴的入射光线经凹透镜后,折射光线的反向延长线经过焦点,故A正确;B、此图描述了平面镜成像的规律,物像对称,故B正确;C、力臂应该是支点到力作用线的垂线段,如图,故C错误;D、通电螺线管的外部磁场,磁感线从N极到S极,D正确.故选C.【分析】A、平行于主光轴的入射光线经凹透镜后,折射光线的反向延长线经过焦点.B、根据平面镜成像的特点(物像对称)判断.C、根据力臂的画法进行分析,力臂是支点到力作用线的垂线段.D、根据右手螺旋定则先判断出螺线管的N、S极.4.如图所示,甲、乙、丙、丁是四幅实验图,下列说法正确的是()A. 甲实验说明同名磁极相互吸引,异名磁极相互排斥B. 乙实验说明闭合电路的部分导体在磁场中做切割磁感线运动时,导体中就产生电流C. 丙实验说明利用磁场可以产生电流D. 丁实验说明机械能可以转化为电能【答案】B【解析】【解答】解:A、两磁铁悬挂起来,当同名磁极相对时,相互排斥;当异名磁极相对时,相互吸引,故A 不正确;B、导线与灵敏电流计相连,闭合电路时,当导体在磁场中做切割磁感线的运动时,灵敏电流计发生偏转,说明了电磁感线现象,故B正确;C、导线内通以电流后,放在其周围的小磁针会发生偏转,说明通电导线周围存在磁场,故C不正确;D、导体棒与电源相连,当通以电流时由于受磁场力的作用,导体棒会发生运动,故说明通电导体在磁场中受磁场力的作用,是电能转化为机械能,故D不正确.故选B.【分析】由实验的装置及实验现象可知实验的原理及意义.5.如图所示四个实验中,能说明电动机工作原理的是()A.B.C.D.【答案】 D【解析】【解答】解:电动机的工作原理是:通电导体在磁场中受到力的作用;A、该装置是奥斯特实验,表明通电导线周围有磁场,A不符合题意;B、该装置没有电源,是发电机原理图,其原理是电磁感应现象,B不符合题意;C、该装置是研究电磁铁磁性强弱的实验装置,是电流的磁效应,C不符合题意;D、该装置有电源,是电动机原理图,表明通电的导体在磁场中受力的作用,D符合题意。

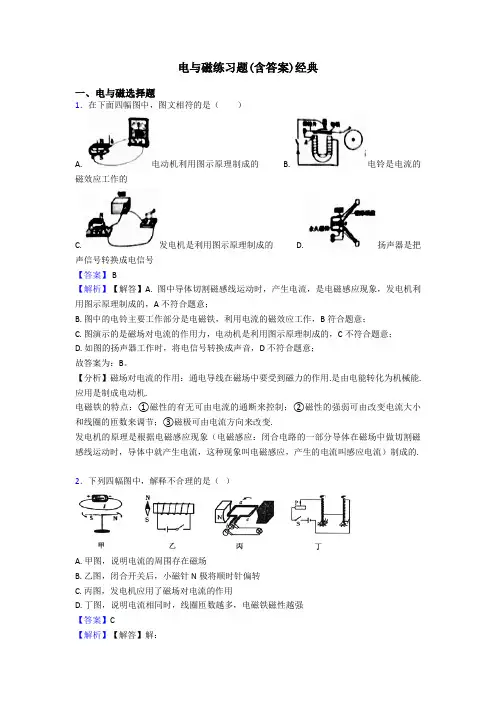

电与磁练习题(含答案)经典
电与磁练习题(含答案)经典一、电与磁选择题1.在下面四幅图中,图文相符的是()A. 电动机利用图示原理制成的B. 电铃是电流的磁效应工作的C. 发电机是利用图示原理制成的D. 扬声器是把声信号转换成电信号【答案】 B【解析】【解答】A. 图中导体切割磁感线运动时,产生电流,是电磁感应现象,发电机利用图示原理制成的,A不符合题意;B. 图中的电铃主要工作部分是电磁铁,利用电流的磁效应工作,B符合题意;C. 图演示的是磁场对电流的作用力,电动机是利用图示原理制成的,C不符合题意;D. 如图的扬声器工作时,将电信号转换成声音,D不符合题意;故答案为:B。
【分析】磁场对电流的作用:通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.电磁铁的特点:①磁性的有无可由电流的通断来控制;②磁性的强弱可由改变电流大小和线圈的匝数来调节;③磁极可由电流方向来改变.发电机的原理是根据电磁感应现象(电磁感应:闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流,这种现象叫电磁感应,产生的电流叫感应电流)制成的.2.下列四幅图中,解释不合理的是()A. 甲图,说明电流的周围存在磁场B. 乙图,闭合开关后,小磁针N极将顺时针偏转C. 丙图,发电机应用了磁场对电流的作用D. 丁图,说明电流相同时,线圈匝数越多,电磁铁磁性越强【答案】C【解析】【解答】解:A、该实验是奥斯特实验:当导线中通过电流时,小磁针发生偏转,实验现象表明电流周围存在磁场,即电生磁,这个现象叫做电流的磁效应,选项A正确;B、闭合开关,通电螺线管中的电流方向由右侧流入,根据安培定则可知,螺线管的右端是N极,左端为S极,则小磁针N极将顺时针偏转,选项B正确;C、线圈在磁场中转动切割磁感线,从而产生感应电流,知识发电机的原理,选项C错误;D、由图可知,两个电磁铁是串联的,则通过两个电磁铁的电流相同.在电流相同的情况下,匝数多的电磁铁吸引的大头针数目多,表明线圈匝数越多,磁性越强,选项D正确.故选:C.【分析】甲图:小磁针会发生偏转是受到了磁场的作用,而磁场是由电流产生的;乙图:根据右手螺旋定则先判断出通电螺线管的N极,然后根据磁感线方向判断出小磁针N极的指向;丙图:发电机应用了电磁感应原理;丁图:电磁铁的磁性强弱与线圈匝数多少有关:当电流相同时,线圈的匝数越多,电磁铁磁性越强.3.如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验,想让电磁铁吸引更多的大头针,可行的做法是()A. 将滑片P向a端移动B. 将滑片P向b端移动C. 用铜芯替代铁芯D. 减少线圈匝数【答案】 A【解析】【解答】A、将滑片P向a端移动,电阻减小,由欧姆定律可知,电路中电流增大,则电磁铁吸引更多的大头针,故A正确;B、将滑片P向b端移动,电阻增大,由欧姆定律可知,电路中电流减小,则电磁铁吸引的大头针较少,故B错误;C、电磁铁的铁芯需用软磁性材料制成,铜不是磁性材料,故不可以用铜棒代替,故C错误D、电磁铁磁性的强弱与线圈的匝数和电流的大小有关,线圈匝数越少,磁性越弱,因此减少线圈匝数,电磁铁吸引的大头针较少,故D错误.故选A【分析】电磁铁磁性的强弱与线圈的匝数和电流的大小有关,电磁铁吸引的大头针数码越多,电磁铁的磁性越强.4.在图中的自动控制电路中,当控制电路的开关S闭合时,工作电路的情况是()A. 灯不亮,电铃响B. 灯不量,电铃不响C. 灯亮,电铃不响D. 灯亮,电铃响【答案】 A【解析】【解答】解:当控制电路的开关S闭合时,控制电路中有电流,电磁铁具有磁性,吸引衔铁,动触头和下面电路接通,电铃工作,和上面的电路断开,所以电灯不亮。

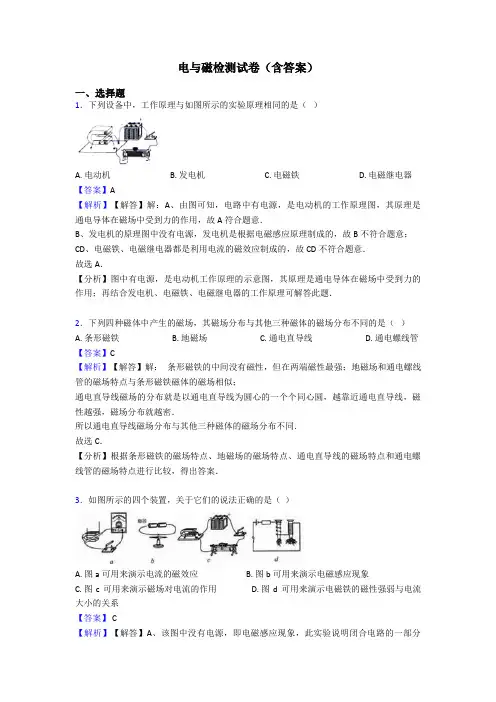

电与磁检测试卷(含答案)
电与磁检测试卷(含答案)一、选择题1.下列设备中,工作原理与如图所示的实验原理相同的是()A. 电动机B. 发电机C. 电磁铁D. 电磁继电器【答案】A【解析】【解答】解:A、由图可知,电路中有电源,是电动机的工作原理图,其原理是通电导体在磁场中受到力的作用,故A符合题意.B、发电机的原理图中没有电源,发电机是根据电磁感应原理制成的,故B不符合题意;CD、电磁铁、电磁继电器都是利用电流的磁效应制成的,故CD不符合题意.故选A.【分析】图中有电源,是电动机工作原理的示意图,其原理是通电导体在磁场中受到力的作用;再结合发电机、电磁铁、电磁继电器的工作原理可解答此题.2.下列四种磁体中产生的磁场,其磁场分布与其他三种磁体的磁场分布不同的是()A. 条形磁铁 B. 地磁场 C. 通电直导线 D. 通电螺线管【答案】C【解析】【解答】解:条形磁铁的中间没有磁性,但在两端磁性最强;地磁场和通电螺线管的磁场特点与条形磁铁磁体的磁场相似;通电直导线磁场的分布就是以通电直导线为圆心的一个个同心圆,越靠近通电直导线,磁性越强,磁场分布就越密.所以通电直导线磁场分布与其他三种磁体的磁场分布不同.故选C.【分析】根据条形磁铁的磁场特点、地磁场的磁场特点、通电直导线的磁场特点和通电螺线管的磁场特点进行比较,得出答案.3.如图所示的四个装置,关于它们的说法正确的是()A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源,即电磁感应现象,此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流,是发电机的工作原理,A不符合题意;B、该图为奥斯特实验,说明通电导线周围存在着磁场,可用来演示电流的磁效应,B不符合题意;C、该图中有电源,即闭合开关后,磁场中的金属棒就会在磁场中运动,即说明通电直导线在磁场中受到力,C符合题意;D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关,D不符合题意;故答案为:C。
九年级物理电与磁单元测试卷 (word版,含解析)
九年级物理电与磁单元测试卷(word版,含解析)一、三物理电与磁易错压轴题(难)1.某同学猜想电磁铁磁性强弱与电流大小和线圈匝数有关。
在探究“电磁铁磁性强弱与电流大小是否有关”时,使用的器材有:学生电源、电磁铁、电流表、滑动变阻器、开关、软铁块P、铁架台、电子秤、导线若干。
某同学用绝缘细线将电磁铁M悬挂在铁架台上,并保持它与软铁块P的距离不变:(1)实验时,他_______开关S,组装实验电路如图所示,请将滑动变阻器连入电路中,要求:滑片向左滑动时电路中电流变大;(2)本实验中根据______________比较电磁铁磁性强弱;(3)请设计出记录实验数据的表格,表中要有必要的信息。
(_________)【答案】断开,电子秤的示数实验次数电流I/A电子秤的示数/g123……【解析】【分析】【详解】(1)[1]在连接电路时,开关S应处于断开状态。
由题意知,电路中变阻器调节电路的电流,所以各元件串联;而滑片向左滑动时电路中电流变大,即滑片向左滑动时,变阻器接入电路的电阻变小,所以变阻器下边的接线柱应接左边的;电路所用电源为学生电源,则电流表应用大量程0~3A,故电路连接如下:(2)[2]实验根据电子秤的示数来比较电磁铁磁性强弱。
因为当开关闭合时,电路中有电流通过,电磁铁有磁性,对放在电子秤上的软铁块P有吸引力。
当电流越大时,电磁铁的磁性就越强,对软铁块的吸引力就越大,那么软铁块对电子秤的作用力就越小,则电子秤的示数就越小。
(3)[3]实验探究的是“电磁铁磁性强弱与电流大小的关系”,所以在实验时需记录电流的大小,而磁性的强弱是通过电子秤的示数来反映的,所以还需要记录电子秤的示数。
故实验表格如下:实验次数电流I/A电子秤的示数/g123……2.在探究“影响电磁铁磁性强弱的因素”实验中,小明制成简易电磁铁甲、乙,并设计了如图所示的电路。
(1)实验中是通过观察_____________________来比较电磁铁磁性强弱。
电与磁专项测试(含答案)
电与磁专项测试(含答案)一、选择题1.如图是直流电铃的工作原理图.下列说法正确的是()A. 铃声可以在真空中传播B. 铃声是由铃碗的振动产生的C. 变阻器滑片向右移时,电磁铁的磁性增强D. 绕制电磁铁线圈时,线圈的匝数越少,磁性越强【答案】B【解析】【解答】解:A、声音的传播需要介质,真空不能传声,故A错误;B、当闭合开关铁腕振动,铃声响起,铃声是由铃碗的振动产生的,故B正确;C、滑动变阻器的滑片向右滑动时,接入电路中的电阻增大,电流减小,电磁铁的磁性减弱,故C错误;D、当通过电磁铁的电流一定时,电磁铁线圈的匝数越少,磁性越弱,故D错误.故选B.【分析】(1)声音的传播靠介质;(2)声音是由物体的振动产生的;(3)改变电磁铁的磁性强弱,就要从改变电磁铁的线圈匝数或者改变通过电磁铁的电流大小入手.而电磁铁固定,则其匝数固定.只能从电流入手.改变滑动变阻器接入的阻值可以改变电路中的电流;(4)①影响电磁铁磁性强弱的因素:电流大小、线圈匝数多少、有无铁芯.有铁芯时,电流越大,匝数越多,磁性越强.2.以下探究实验装置中,不能完成探究内容的是()A. 磁极间相互作用规律B. 通电直导线周围存在磁场C. 磁性强弱与电流大小的关系D. 产生感应电流的条件【答案】C【解析】【解答】解:A、如图,据小磁针偏转的情况可以判断磁极间的作用规律,A选项能探究,故不符合题意;B、如图,该实验装置是奥斯特实验装置图,可探究通电导线周围存在着磁场,B选项能探究,但不符合题意;C、如图,该实验电路中电流大小不能改变,所以不能研究电磁铁磁性的强弱与电流大小的关系.故符合题意;D、如图,此时电路是闭合,导体在磁场中做切割磁感线运动时,能产生感应电流,D能探究,故不符合题意.故选C.【分析】(1)磁极间的作用规律是:同名磁极相互排斥,异名磁极相互吸引;(2)据奥斯特实验可知,通电导线周围存在着磁场;(3)电磁铁磁性的强弱与电流的大小和线圈的匝数有关;(4)闭合电路的部分导体在磁场中做切割磁感线运动时,电路中就会产生感应电流,该现象叫电磁感应现象.3.下列作图中,错误的是()A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解:A、反向延长得出力F1的作用线,从支点作作用线的垂线,得垂足,支点到垂足的距离为动力臂L1,如图所示,故A错.B、静止在斜面上的物体受到重力(竖直向下)、支持力(垂直斜面向上)和摩擦力(沿斜面向上)的作用,三力的作用点画在物体的重心,故B正确;C、物体成的像为虚像,用虚线画出,物像关于平面镜对称,故C正确;D、在磁体外部,磁感线从N极出,回到S极,故D正确.故选A.【分析】(1)根据力臂的画法进行分析,力臂是支点到力作用线的垂线段;(2)静止在斜面上的物体受到重力、支持力和摩擦力的作用;(3)平面镜成像的特点:物体成的像为虚像,物像关于平面镜对称;(4)在磁体外部,磁感线从N极出,回到S极.本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向,属于基础题目.4.如图所示,闭合开关,导体M就会运动起来,下列说法正确的是()A. 发电机是利用这一原理工作的B. 在此过程中,机械能转化为电能C. 此实验说明磁场对通电导体有力的作用D. 同时改变电流方向和磁场方向,可以改变导体M的运动方向【答案】 C【解析】【解答】当闭合开关时,导体中有电流通过,导线会动,说明通电导体在磁场中受力的作用,C符合题意。
【物理】 电与磁单元检测(附答案)
【物理】电与磁单元检测(附答案)一、电与磁选择题1.对下列现象的描述不合理的是()A.甲:奥斯特实验说明通电导体周围存在磁场B.乙:闭合开关后小磁针静止后会指向如图所示的位置C.丙:利用这个装置可以探究“电磁感应”现象D.丁:电流相同,电磁铁的磁性随线圈匝数增加而增强【答案】B【解析】【解答】解:A、甲:是著名的是奥斯特实验,小磁针发针偏转说明通电导体周围有磁场,选项正确,故不符合题意;B、乙:根据安培定则,可以判断螺线管的左端是N极,右端是S极,再根据磁极间相互作用,小磁针左端为S极,右端为N极,选项错误,故符合题意;C、丙:是通电导体在磁场中受力运动的实验,这一现象叫电磁感应现象,选项正确,故不符合题意;D、T:电流一定时,匝数越多,磁性越强,选项正确.故D不符合题意.故选B.【分析】(1)奥斯特实验第一个揭示了电和磁之间的联系,说明了电流周围存在磁场;(2)用右手握住螺线管,让四指弯向螺线管中电流的方向,则大拇指所指的那端就是螺线管的北极;(3)闭合电路的一部分导体在磁场中做切割磁感线运动时,会产生电流,这种电流叫感应电流,这一现象叫电磁感应现象;(4)电磁铁磁性强弱与线圈匝数有关.2.下面所做探究活动与得出结论相匹配的是()A.活动:用铁屑探究磁体周围的磁场-结论:磁感线是真实存在的B.活动:观察惯性现象玲结论:一切物体都受到惯性力的作用C.活动:马德堡半球实验玲结论:大气压真实存在且很大D.活动:探究带电体间的相互作用玲结论:同种电荷相互吸引,异种电荷相互排斥【答案】C【解析】【解答】解:A、磁感线是理想化的物理模型,磁感线实际上并不存在,A不符合题意;B、惯性是物体的一种固有属性,它不是力,不能说受到惯性力的作用,B不符合题意;C、马德堡半球实验有力地证明了大气压的存在。
C符合题意;D、电荷间相互作用的规律是同种电荷相互排斥,异种电荷相互吸引;D不符合题意。
故答案为:C。
【分析】磁感线是研究磁场时假想的线,惯性是性质不是力,马德堡半球实验最早证明大气压的存在,电荷间的规律是同种电荷相互排斥,异种电荷相互吸引.3.如图所示的四个装置,关于它们的说法正确的是()A.图a可用来演示电流的磁效应B.图b可用来演示电磁感应现象C.图c可用来演示磁场对电流的作用D.图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】C【解析】【解答】A、该图中没有电源,即电磁感应现象,此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流,是发电机的工作原理,A不符合题意;B、该图为奥斯特实验,说明通电导线周围存在着磁场,可用来演示电流的磁效应,B不符合题意;C、该图中有电源,即闭合开关后,磁场中的金属棒就会在磁场中运动,即说明通电直导线在磁场中受到力,C符合题意;D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关,D不符合题意;故答案为:C。
初中物理电与磁试题及答案
年中考物理分类汇编电和磁一、选择题(衢州).在研究“磁极间的相互作用规律”时,实验小组的同学分别设计了如下四个方案,其中最合理的是.两人各拿一块条形磁铁,并将各自的一个磁极相互靠近.用一块条形磁铁的一个磁极靠近另一块条形磁铁中间.将放在粗糙桌面上的两块条形磁铁的磁极相互靠近.用条形磁铁的一个磁极靠近另一块用细线悬挂并静止的条形磁铁的一个磁极答案:(兰州).下列用电器中利用电磁感应现象工作的是.电烤箱.电铃.动圈式话筒.电风扇答案:(兰州).关于磁体和磁场,以下说法中错误的是.悬挂起来的小磁针静止时,小磁针的北极指向地理的北极附近.铁、铜、铝等金属材料都能够被磁化.磁体之间的相互作用力是通过磁场而发生的.通电导体周围一定存在磁场答案:(兰州).图所示的是直流发电机的工作原理图,关于直流发电机下列说法中正确的是.直流发电机线圈内产生的是交流电,供给外部电路的是直流电.直流发电机线圈内产生的是直流电,供给外部电路的也是直流电.它是利用通电线圈在磁场中受到力的作用而转动的原理工作的.图中的、称为换向器,它的作用是改变线圈中的电流方向答案:(黄冈).年月日,上海世博会开幕.如图所示是上海世博会门票,门票中有中国自主知识产权的芯片——“世博芯”,它记录着参观者的资料,图并能以无线方式与遍布世博园区的传感器交换信息.在交换信息时,应用了大量的物理知识,下列知识得到应用的是.回声.电流的热效应.电磁感应.光的反射答案:(河南).放在条形磁铁和通电螺线管旁边的小磁针,静止时极的指向就是小磁针中心所在位置的磁场方向,图所示的四幅图中,小磁针的指向错误的是... . .线圈刚好处于平衡位置 .线圈中的电流太小答案:(济宁).下列实验现象所揭示的物理原理、规律与对应的实用技术的原理、规律不相符的是答案:(济宁).如图所示,是某小组的同学探究感应电流方向与哪些因素有关的实验情景(图 中箭头表示导体的运动方向),下列说法中正确的是( ) .比较图()和图()可知,感应电流的方向与磁场方向有关.比较图()和图()可知,感应电流的方向与磁场方向和导体运动方向无关 .比较图()和图()可知,感应电流的方向与磁场方向无关 .由图()可以得出感应电流的方向跟导体是否运动无关答案:(扬州).小明将直流电动机模型接入电路,闭合开关后,发现电动机不工作。
最新物理电与磁题20套(带答案)
最新物理电与磁题20套(带答案)一、电与磁选择题1.以下是对电与磁部分四幅图的分析,其中错误的是()A. 如图装置闭合电路后磁针会偏转,说明电流能产生磁场B. 如图装置说明通电导线在磁场中受到力的作用C. 如图装置所揭示的原理可制造发电机D. 图中动圈式话筒应用了磁场对电流的作用【答案】 D【解析】【解答】A、这是奥斯特实验,说明通电导体周围存在磁场(即电流能产生磁场),A不符合题意。
B、如图装置,开关闭合后导体会在磁场中运动,说明通电导线在磁场中受到力的作用,B 不符合题意。
C、图中无电源,闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中有感应电流产生,电流计的指针发生偏转,根据这个原理可制成发电机,C不符合题意。
D、动圈式话筒是根据电磁感应原理工作的,D错误,符合题意。
故答案为:D。
【分析】在电和磁这一部分中,学到了很多电学设备,每个设备的制成原理是经常考查的知识点.一般来说,有电磁铁的仪器是电流的磁效应原理,发电机和动圈式话筒是电磁感应现象原理,电动机和扬声器是通电导体在磁场中受力原理.2.以下探究实验装置中,不能完成探究内容的是()A. 磁极间相互作用规律B. 通电直导线周围存在磁场C. 磁性强弱与电流大小的关系D. 产生感应电流的条件【答案】C【解析】【解答】解:A、如图,据小磁针偏转的情况可以判断磁极间的作用规律,A选项能探究,故不符合题意;B、如图,该实验装置是奥斯特实验装置图,可探究通电导线周围存在着磁场,B选项能探究,但不符合题意;C、如图,该实验电路中电流大小不能改变,所以不能研究电磁铁磁性的强弱与电流大小的关系.故符合题意;D、如图,此时电路是闭合,导体在磁场中做切割磁感线运动时,能产生感应电流,D能探究,故不符合题意.故选C.【分析】(1)磁极间的作用规律是:同名磁极相互排斥,异名磁极相互吸引;(2)据奥斯特实验可知,通电导线周围存在着磁场;(3)电磁铁磁性的强弱与电流的大小和线圈的匝数有关;(4)闭合电路的部分导体在磁场中做切割磁感线运动时,电路中就会产生感应电流,该现象叫电磁感应现象.3.下面所做探究活动与得出结论相匹配的是()A. 活动:用铁屑探究磁体周围的磁场→结论:磁感线是真实存在的B. 活动:观察惯性现象→结论:一切物体都受到惯性力的作用C. 活动:马德堡半球实验→结论:大气压真实存在且很大D. 活动:探究带电体间的相互作用→结论:同种电荷相互吸引,异种电荷相互排斥【答案】C【解析】【解答】解:A、磁感线是理想化的物理模型,磁感线实际上并不存在,A不符合题意;B、惯性是物体的一种固有属性,它不是力,不能说受到惯性力的作用,B不符合题意;C、马德堡半球实验有力地证明了大气压的存在。
九年级下册物理 电与磁单元测试卷附答案
九年级下册物理电与磁单元测试卷附答案一、三物理电与磁易错压轴题(难)1.小刚学习了电磁铁的知识后,想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。
查阅资料知道,磁场强弱即磁感应强度(用B表示)的单位是T(特斯拉)。
图甲和图乙中电源电压均为6 V且恒定不变,图乙中R是磁敏电阻,其阻值随磁感应强度B的变化关系如图丙所示。
(1)由图丙可知,磁感应强度越大,R阻值越_____;小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。
(2)利用图甲、乙装置,保持_________相同时,闭合S1、S2后移动滑动变阻器的滑片,发现滑片P向左滑动时,灵敏电流计的示数不断变小,说明R所处位置的磁感应强度不断________(选填“增大”或“减小”)。
(3)当闭合S1、S2,保持滑片位置不变,沿电磁铁轴线方向移动R,测出R距离电磁铁的距离L和灵敏电流计的示数I,结合图丙计算出磁感应强度B的数值如下表.L/cm12345I/mA1015203050B/T0.680.6___0.360.14①当L=3 cm时,将此时磁感应强度B数值填在上表中对应位置。
②分析以上数据可以得出,通入电磁铁的电流一定时,距电磁铁越远,磁感应强度B越______.③综合(2)和(3)的实验结论可知,电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________(选填“有关”或“无关”)。
【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关【解析】【分析】【详解】(1)[1]由图丙可知,磁感应强度越大,R阻值越大。
[2]图乙中R 是磁敏电阻,其阻值随磁感应强度B 的变化而变化,磁敏电阻的变化引起电路中电流的变化,实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。
(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关,控制磁敏电阻R 到电磁铁的距离。
【物理】济宁市电与磁检测试卷(含答案)
【物理】济宁市电与磁检测试卷(含答案)一、选择题1.下列对有关物理学家及其所做的实验表述不正确的是()A. 托里拆利实验精确地测出大气压的数值B. 奥斯特实验证明了电流周围存在磁场C. 法拉第通过实验研究了磁场对通电导线的作用D. 焦耳最先准确地确定了电流产生的热量跟电流、电阻和通电时间的关系【答案】 C【解析】【解答】解:A、1643年,意大利科学家托里拆利实验第一次精确地测出大气压的数值,p0=1.013×105Pa,故A正确;B、奥斯特发现了通电导体周围存在磁场,即电流的磁效应,是第一个发现电现象与磁现象之间有联系的人,故B正确;C、法拉第通过实验研究了电磁感应现象,从而使人类进入了电气化时代,故C不正确;D、在大量实验的基础上,英国物理学家焦耳找出了电流产生的热量与电流、电阻、通电时间的关系,即发现了焦耳定律,故D正确.故选:C.【分析】(1)世界上第一个准确测出大气压数值的科学家是托里拆利;(2)奥斯特发现了电流的磁效应;(3)法拉第发现了电磁感应现象;(4)英国物理学家焦耳通过一系列实验发现了焦耳定律.本题考查我们对一些重要的科学家及其贡献的了解和掌握,属于物理学常识,平时要注意物理学常识知识的积累.2.导线a是闭合电路的一部分,a在磁场中按图中v的方向运动时,能产生感应电滋的是()(a在A、B选项中与磁感线平行,在C、D选项中垂直于纸面)A. AB. BC. CD. D【答案】 D【解析】【解答】在电磁感应现象中,金属棒要切割磁感线需要两个条件:①金属棒与磁感线方向之间的夹角不能为0;②金属棒的运动方向与磁感线之间的夹角不能为0.A.导线a与磁感线的夹角为0,且运动方向与磁感线夹角为0,不能产生电流,故A不合题意;B.导线a与磁感线的夹角为0,但运动方向与磁感线夹角不为0,也不能产生电流,故B 不合题意;C.导线a与磁感线的夹角不为0,但运动方向与磁感线夹角为0,也不能产生电流,故C 不合题意;D.导线a与磁感线的夹角不为0,且运动方向与磁感线夹角不为0,能产生电流,故D符合题意。
【物理】济宁市初三物理电与磁测试题(含答案解析)
【物理】济宁市初三物理电与磁测试题(含答案解析)一、选择题1.下列由学校生活联想到的物理知识中,错误的是()A. 做操时排直队伍,利用了光沿直线传播原理B. 电风扇转动,利用了电磁感应原理C. 用力踢球,脚感到痛,是因为物体间力的作用是相互的D. 湿衣服放在通风处干得快,是通过加快表面上的空气流速来加快蒸发的【答案】B【解析】【解答】解:A、做操时排直队伍,利用了光沿直线传播原理,故A正确,不合题意;B、电风扇转动,利用了通电导线在磁场中受力转动的原理,故B错误,符合题意;C、用力踢球,脚感到痛,是因为物体间力的作用是相互的,故C正确,不合题意;D、湿衣服放在通风处干得快,是通过加快液面上的空气流速来加快蒸发的,故D正确,不合题意.故选B.【分析】(1)光在均匀介质中直线传播;(2)电动机是利用了通电导线在磁场中受力转动的原理;(3)物体间力的作用是相互的;(4)影响蒸发的因素有温度、液体表面积、液体表面上方的空气流动.2.从物理学角度解释诗句,下列说法与物理知识相符的是()A. “潭清疑水浅”实际上是一种光的反射现象B. “看山恰似走来迎”中描述的“山”在“走”,是以山为参照物C. “花气袭人知骤暧”说明温度越高分子的无规则运动越剧烈D. “臣心一片磁针石,不指南方不肯休”,诗中磁针指向南方的一端是磁针的N极【答案】C【解析】【解答】解:A、“潭清疑水浅”是由于光的折射产生的一种现象,A不符合题意;B、以诗人乘坐的船为参照物,山与船之间的位置发生了变化,山是运动的,所以会感觉到“看山恰似走来迎”,B不符合题意;C、“花气袭人知骤暖”说明温度越高分子无规则运动越剧烈,C符合题意;D、地球本身是一个巨大的磁体,地磁北极在地理南极附近,地磁南极在地理北极附近,小磁针在地磁场的作用下,始终指向南北方向,其中,指南的一端磁针的南(S)极,D不符合题意。
故答案为:C。
【分析】光线在同种不均匀介质中传播或者从一种介质进入另一种介质时,就会出现光的折射现象,例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的.参照物:在研究物体运动还是静止时被选作标准的物体(或者说被假定不动的物体)叫参照物;判断物体是否运动,即看该物体相对于所选的参照物位置是否发生改变即可.热运动:物体内部大量分子的无规则运动.物体的温度越高,分子运动速度越快.地磁北极在地理南极附近,地磁南极在地理北极附近.3.下图中是探究电磁铁磁性强弱与电流大小关系的是()A. B. C. D.【答案】D【解析】【解答】解:A、图中是奥斯特实验的装置,说明了电流周围存在磁场,故A不符合题意;B、图中没有电源,但有灵敏电流计,是探究电磁感应现象的装置,故B不符合题意;C、图中有电源,是研究磁场对电流作用的装置,故C不符合题意;D、图中电磁铁和滑动变阻器串联,通过调节滑片改变电路中的电流,即研究电磁铁的磁性强弱与电流大小的关系,故D符合题意.故选D.【分析】(1)通电导线周围存在磁场,称为电流的磁效应;(2)闭合电路的部分导体在磁场中做切割磁感线运动时,导体中就会产生感应电流,这种现象叫做电磁感应,发电机就是利用这个原理制成的;(3)通电线圈在磁场中受力转动,电动机就是利用这个原理制成的;(4)电磁铁磁性强弱跟电磁铁电流的大小、线圈匝数多少、有关铁芯有关.4.某同学学习磁现象后,画出了以下四幅图,其中正确的是()A.B.C.D.【答案】 C【解析】【解答】解:A、已知磁铁右端为N极,左端为S极,在磁体外部,磁感线的方向从N极指向S极,而图中是从S极指向N极,A不符合题意;B、已知两磁铁都为N极,磁感线的方向从N极指向S极,B不符合题意;C、右手握住螺线管,四指指向电流的方向,大拇指指向左端为N极,C符合题意;D、右手握住螺线管,四指指向电流的方向,大拇指指向右端为N极,D不符合题意。
【物理】济宁市物理电与磁专项测试卷(含答案)
【物理】济宁市物理电与磁专项测试卷(含答案)一、选择题1.如图所示,下列描述正确的是()A. 甲图:利用灵敏电流计可以准确测量电流值B. 乙图:同名磁极相互吸引C. 丙图:比较两次实验得出压力的作用效果与受力面积的关系D. 丁图:用吸管像两乒乓球中间吹气,乒乓球靠拢【答案】D【解析】【解答】解:A、甲图灵敏电流计没有刻度值,利用灵敏电流计可以大致反映电流的大小,故A错误;B、图中是两个N极相互靠近,利用同名磁极相互排斥,故B错误;C、丙图压力和受力面积都不同,不能比较两次实验得出压力的作用效果与受力面积的关系,故C错误;D、用吸管像两乒乓球中间吹气,中间空气流速大,压强小,两边流速小,压强大,压着乒乓球向中间靠拢,故D正确.故选D.【分析】(1)利用灵敏电流计可以大致反映感应电流的大小;(2)同名磁极相互排斥;(3)压力的作用效果与压力大小和受力面积有关;(4)流速越大的地方,压强越小.2.有一小磁针静止在通电螺线管上方,如图所示,则通电螺线管()A. 左侧为N极,a端为正极B. 左侧为S极,a端为正极C. 左侧为N极,b端为正极D. 左侧为S极,b端为正极【答案】 C【解析】【解答】解:由于小磁针静止时,其左端为S极,右端为N极,根据磁极间的作用规律可知,螺线管的右端为S极,左端为N极。
根据螺线管的N、S极和螺线管的线圈绕向。
利用安培定则可以确定电流是从螺线管的右端流入左端流出。
由于电流是从电源的正极流出,经过外电路回到电源负极。
所以可以确定电源的右端为正极,左端为负极。
故答案为:C。
【分析】根据磁极间的作用规律可知螺线管的磁极,再利用安培定则可知电流方向.3.关于电磁现象,下列说法正确的是()A. 磁场是由磁感线组成的B. 磁场对放入其中的导体一定有力的作用C. 电动机工作时可将机械能转化为电能D. 发电机是利用电磁感应原理制成的【答案】D【解析】【解答】解:A、磁场是存在与磁体周围的一种物质,磁感线是一种理想化的物理模型,实际上不存在,磁场不是由磁感线组成的,故A错误;B、磁场对其中的磁体一定有力的作用;但磁场对其中的通电导体不一定有力的作用,即电流方向与磁场的方向平行时无作用力,故B错误;C、电动机是将电能转化为机械能,故C错误;D、发电机是将机械能转化为电能,是利用电磁感应原理制成的,故D正确.故选D.【分析】(1)磁场是存在于磁体周围的一种物质,可以用磁感线描述磁场的强弱与方向;(2)磁场对其中的磁体一定有力的作用;但磁场对其中的通电导体不一定有力的作用,即电流方向与磁场的方向平行,无作用力.(3)电动机是将电能转化为机械能;(4)发电机是将机械能转化为电能,原理是电磁感应.4.如图所示,处于光滑水平面的小车上放有一条形磁铁,左侧有一螺线管,闭合开关S,下列判断正确的是()A. 小车受到电磁铁斥力作用,向右运动B. 小车受到电磁铁引力作用,向左运动C. 只将滑片P向右移动,电磁铁磁性增强D. 只将电源正负极交换,电磁铁磁性减弱【答案】B【解析】【解答】解:AB、电流从电源的正极流出,根据安培定则可知,通电螺线管的左端是N极,右端为S极,小车上的磁铁左端为N极,异名磁极相互吸引,小车受到了一个向左的吸引力,小车就会向左运动.故A错误,B正确;C、滑片P向右移动,连入电路的电阻增大,电源电压不变,电流减小.在线圈匝数和铁芯不变时,电流减小,电磁铁的磁性减弱.故C错误;D、把电源的正负极对调,将电源的正负极对调,可以改变电磁铁的极性,但不能改变磁性强弱,故D错误.故选B.【分析】(1)先根据安培定则(用右手握住螺线管,让四指指向螺线管中电流的方向,则大拇指所指的那端就是螺线管的N极)判断出通电螺线管的南北极,然后根据磁极间的相互作用(同名磁极相互排斥,异名磁极相互吸引)判断出小车的受力方向,从而得出小车的运动方向.(2)电磁铁磁性强弱的影响因素:电流大小、线圈匝数多少、有无铁芯.电流越大,匝数越多,有铁芯时电磁铁的磁性越强.5.下列设备中,利用电磁感应原理工作的是()A. 发电机B. 电风扇C. 电热饮水机D. 白炽灯【答案】 A【解析】【分析】要解答本题需掌握:①发电机是利用电磁感应现象工作的.②电风扇的结构和电动机的原理.③电热饮水机把电能转化为内能,而白炽灯是把电能转化为内能和光能,它们主要是利用电流的热效应工作的.【解答】电磁感应现象最重要的应用是发电机;而电风扇的主要部件是电动机,电动机的原理是利用通电导体在磁场中受力运动;电热饮水机和白炽灯主要是利用电流的热效应工作的.故B、C、D不符合题意.故选A.6.下列对有关物理学家及其所做的实验表述不正确的是()A. 托里拆利实验精确地测出大气压的数值B. 奥斯特实验证明了电流周围存在磁场C. 法拉第通过实验研究了磁场对通电导线的作用D. 焦耳最先准确地确定了电流产生的热量跟电流、电阻和通电时间的关系【答案】 C【解析】【解答】解:A、1643年,意大利科学家托里拆利实验第一次精确地测出大气压的数值,p0=1.013×105Pa,故A正确;B、奥斯特发现了通电导体周围存在磁场,即电流的磁效应,是第一个发现电现象与磁现象之间有联系的人,故B正确;C、法拉第通过实验研究了电磁感应现象,从而使人类进入了电气化时代,故C不正确;D、在大量实验的基础上,英国物理学家焦耳找出了电流产生的热量与电流、电阻、通电时间的关系,即发现了焦耳定律,故D正确.故选:C.【分析】(1)世界上第一个准确测出大气压数值的科学家是托里拆利;(2)奥斯特发现了电流的磁效应;(3)法拉第发现了电磁感应现象;(4)英国物理学家焦耳通过一系列实验发现了焦耳定律.本题考查我们对一些重要的科学家及其贡献的了解和掌握,属于物理学常识,平时要注意物理学常识知识的积累.7.如图所示,闭合开关S,弹簧测力计的示数增大.下列分析正确的是A. c端是S极,a是电源的正极B. c端是N极,a是电源的负极C. 若滑动变阻器的滑片向右滑动,弹簧测力计示数增大D. 若将电源正负极接线的位置对调,弹簧测力计示数增大【答案】B【解析】【解答】解:A、闭合开关S,弹簧测力计的示数增大,由于此题下端为S极,并且弹簧测力计的示数变大,因为异名磁极相互吸引,同名磁极相互排斥,所以电磁铁的上端为N极.故A错误;B、由上述可知因为电磁铁的上端为N极,下端为S极,由安培定则可知,电流从电磁铁的上端流入,故电源b端为正极,a端为负极.故B正确;C、若滑动变阻器的滑片向右滑动,滑动变阻器的电阻增大,电路中的电流变小,电磁铁的磁性变小,对上方的磁体的吸引力变小,所以弹簧测力计示数变小,故C错误;D、若将电源正负极接线的位置对调,电磁铁的磁性强弱不变,极性相反,则c端变为S 极,与磁体相互排斥,故弹簧测力计的示数变小.故D错误.故选B【分析】首先要明确电磁铁磁性强弱的影响因素:有无铁芯、电流大小、线圈匝数的多少.①首先由弹簧测力计示数变化确定电磁铁磁性强弱的变化,进而确定电流变化,判断出滑动变阻器的滑片移动,电路中电阻的变化,知道磁体的下端为S极和弹簧测力计的示数增大,根据磁体间的相互作用规律,从而可以判断出电磁铁的磁极极性.②知道电磁铁的磁极极性,可利用安培定则判断出电磁铁中电流的方向,从而可以确定电源的正负极.③根据滑动变阻器滑片的移动引起电流的变化,再判断出电磁铁磁性强弱的变化,可从而以确定弹簧测力计示数的变化.④磁感线方向不影响电磁铁磁性强弱的变化,但是电磁铁的极性相反,利用磁极之间作用规律,从而确定弹簧测力计示数的变化8.如图所示,一螺线管的右端放着一颗可自由转动的小磁针,闭合开关S前小磁针处于静止,闭合开关S后,小磁针的N极将()A. 向左偏转B. 向右偏转C. 仍然静止D. 无法判断【答案】 A【解析】【解答】解:从图可知,电流从螺线管的右端流入,左端流出,根据安培定则可知,螺线管左端是N 极,右端是S极;由于同名磁极相互排斥,异名磁极相互吸引,所以小磁针N极向左转动.故选A.【分析】首先由安培定则可以判断出螺线管的磁极,则由磁极间的相互作用可得出小磁针静止时的N、S极的指向.9.下列设备中,工作原理与如图所示的实验原理相同的是()A. 电动机B. 发电机C. 电磁铁D. 电磁继电器【答案】A【解析】【解答】解:A、由图可知,电路中有电源,是电动机的工作原理图,其原理是通电导体在磁场中受到力的作用,故A符合题意.B、发电机的原理图中没有电源,发电机是根据电磁感应原理制成的,故B不符合题意;CD、电磁铁、电磁继电器都是利用电流的磁效应制成的,故CD不符合题意.故选A.【分析】图中有电源,是电动机工作原理的示意图,其原理是通电导体在磁场中受到力的作用;再结合发电机、电磁铁、电磁继电器的工作原理可解答此题.10.在下面四幅图中,图文相符的是()A. 电动机利用图示原理制成的B. 电铃是电流的磁效应工作的C. 发电机是利用图示原理制成的D. 扬声器是把声信号转换成电信号【答案】 B【解析】【解答】A. 图中导体切割磁感线运动时,产生电流,是电磁感应现象,发电机利用图示原理制成的,A不符合题意;B. 图中的电铃主要工作部分是电磁铁,利用电流的磁效应工作,B符合题意;C. 图演示的是磁场对电流的作用力,电动机是利用图示原理制成的,C不符合题意;D. 如图的扬声器工作时,将电信号转换成声音,D不符合题意;故答案为:B。
中考物理济宁真题及模拟试题解析:电与磁选择题
中考物理济宁真题及模拟试题解析:电与磁选择题【2020年济宁中考】8.甲、乙分别为两种电磁波,其部分波形如图(a)所示,其中甲是我们能看得见的红光。
结合图(b)的电磁波谱,下列分析正确的是()A.乙一定是我们能看得见的另一种色光B.两种电磁波在真空中的波速可能不同C.遥控器可以利用乙电磁波遥控电视机D.医生可以利用乙电磁波拍片诊断病情答案:C解:A、由图可知,甲的波长小,乙的波长大,则甲的频率高,乙的频率低;甲是我们能看得见的红光,根据图(b)可知,乙可能是红外线,人看不见红外线,故A错误;B、不同频率的两种电磁波在真空中的波速是相同的,故B错误;C、遥控器是利用红外线来遥控电视机的,由于乙可能是红外线,所以利用的是乙;故C正确;D、医生可以利用x射线拍片诊断病情,故D错误。
10.如图是已连接的部分电路,表中的结果符合ab间、ac间、bc间的连接情况的是()选项ab间连接ac间连接bc间连接结果A 2V的电源不接不接电流表示数为0.04AB 不接一根导线2V的电源电路总功率为0.08WC 一根导线2V的电源不接电路总电阻为25ΩD 2V的电源电压表一根导线电流表示数为0.5A A.A B.B C.C D.D答案:D解:A、ab间连接2V的电源,ac、bc不连接时,只有电阻R1和电流表串联接入电路中,如图:此时电流表的示数为I=U/R=2V/5Ω=0.4A,故A错误B、ab间不连接,ac之间接一根导线,bc连接2V的电源时,此时R2被短路,只有电阻R1和电流表串联接入电路中,如图此时电流表的示数为I=U/R=2V/5Ω=0.4A,电路的总功率为:P=UI=2V×0.4A=0.8W,故B错误C、ab间一根导线,ac间连接2V的电源,bc不接时,此时R1被短路,只有电阻R2和电流表串联接入电路中,如图电路的总电阻为20Ω,故C错误D、ab间连接2V的电源,ac之间接电压表,bc接一根导线时,此时该电路为并联电路,电流表测量干路中的电流;通过R1的电流为:I=U/R=2V/5Ω=0.4A,通过R2的电流为:I2=U/R=2V/20Ω=0.1A ,则干路中的电流即电流表示数为:I=I1+I2=0.4A+0.1A=0.5A,故D正确【2019年济宁中考母题】7.小明利用一红一绿两个发光二极管(符号:)制作了一个神奇的装置:当电流从装置一端流入时发红光,从另一端流入时发绿光。
【专项习题】济宁九年级物理电与磁专项综合练习卷(含答案)
【专项习题】济宁九年级物理电与磁专项综合练习卷(含答案)一、选择题1.关于如图所示的电和磁知识,下列描述错误的是()A. 电动机是利用通电导体在磁场中受到力的作用来工作的B. 有金属外壳的家用电器外壳不接地会有安全患C. 梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D. 磁悬浮列车是利用电流的磁效应来工作的【答案】 C【解析】【解答】解:A、电动机是利用通电导体在磁场中受到力的作用来工作的,故A 正确;B、有金属外壳的家用电器使用的三孔插座,避免金属外壳带电接触后发生触电事故,故B 正确;C、塑料梳子和头发摩擦,塑料梳子因摩擦而带电,吸引碎纸屑;属于摩擦起电现象;故C 错误;D、磁悬浮列车是利用电流的磁效应来工作的,故D正确.故选C.【分析】(1)明确通电导线在磁场中受力的作用后,可以使导线在磁场中产生运动;(2)有金属外壳的家用电器使用的插座;(3)两种不同物质组成的物体相互摩擦后,物体能吸引轻小物体的现象是摩擦起电;(4)磁悬浮列车是利用电流的磁效应来工作.2.下图中是探究电磁铁磁性强弱与电流大小关系的是()A. B. C. D.【答案】D【解析】【解答】解:A、图中是奥斯特实验的装置,说明了电流周围存在磁场,故A不符合题意;B、图中没有电源,但有灵敏电流计,是探究电磁感应现象的装置,故B不符合题意;C、图中有电源,是研究磁场对电流作用的装置,故C不符合题意;D、图中电磁铁和滑动变阻器串联,通过调节滑片改变电路中的电流,即研究电磁铁的磁性强弱与电流大小的关系,故D符合题意.故选D.【分析】(1)通电导线周围存在磁场,称为电流的磁效应;(2)闭合电路的部分导体在磁场中做切割磁感线运动时,导体中就会产生感应电流,这种现象叫做电磁感应,发电机就是利用这个原理制成的;(3)通电线圈在磁场中受力转动,电动机就是利用这个原理制成的;(4)电磁铁磁性强弱跟电磁铁电流的大小、线圈匝数多少、有关铁芯有关.3.图为某品牌共享电单车,其涉及到的物理知识正确的是()A. 没有网络传递信息,是无法实现手机扫二维码开锁的B. 车座成马鞍型,增大了人与车座的受力面积,压强增大C. 车胎上有凹凸不平的花纹,可以减小与地面的摩擦力D. 后轮上的电动机,利用电磁感应原理将电能转化为机械能【答案】 A【解析】【解答】A. 手机扫二维码开锁时,通过电磁波及网络传递信息,当服务器接收到付费后,才会开解,所以没有网络传递信息,是无法实现手机扫二维码开锁的,A符合题意;B. 车座成马鞍型,增大了人与车座的受力面积,减小压强,B不符合题意;C. 车胎上有凹凸不平的花纹,是用增大接触面粗糙程度的方法增大摩擦力,C不符合题意;D. 后轮上的电动机,利用通电导线在磁场受力的原理将电能转化为机械能,D不符合题意;故答案为:A。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
济宁物理电与磁单元测试卷附答案一、三物理电与磁易错压轴题(难)1.小谦在探究“磁体间相互作用规律”时发现:磁体间的距离不同,作用力大小也不同。
他想:磁体间作用力的大小与磁极间的距离有什么关系呢?(1)小谦用如图所示的实验进行探究。
由于磁体间作用力的大小不便测量,他通过观察细线与竖直方向的夹角 的变化,来判断磁体间力的变化,用到的科学方法是________法。
(2)小谦分析三次实验现象,得出结论:两磁铁磁极间的________,相互作用力越大,小月认为:这个结论还需要进一步实验论证,联想到磁体间的相互作用规律,还须研究甲、乙两块磁铁相互________时,磁体间作用力与距离的关系。
【答案】转化(或转换)距离越小排斥【解析】【分析】【详解】(1)[1]由题意可知,磁体间作用力越大,细线与竖直方向的夹角也越大,那么可以通过观察这个夹角的大小得知磁体间力的变化,用到的科学方法是转换法。
(2)[2]从三次实验可看到,夹角越大时,相互作用力越大,这时两磁铁磁极间的距离越小,可得出结论:两磁铁磁极间的距离越小,相互作用力越大。
[3]磁体间的相互作用规律有吸引也有排斥,所以还须研究甲、乙两块磁铁相互排斥时,磁体间作用力与距离的关系。
2.在探究“影响电磁铁磁性强弱的因素”实验中,小明制成简易电磁铁甲、乙,并设计了如图所示的电路。
(1)实验中是通过观察_____________________来比较电磁铁磁性强弱。
这种研究方法称为___________。
(2)把甲、乙两个电磁铁串联,目的是____________相同,以探究电磁铁磁性强弱与____________的关系。
(3)由现象可得结论:电流一定时,________________,电磁铁磁性越强。
(4)若要使电磁铁甲、乙吸引大头针数目变多,最简单易行的办法是_________【答案】电磁铁吸引大头针的数量转换法控制电流线圈匝数线圈匝数越多将变阻器滑片P向左移动【解析】【详解】(1)[1]磁性的强弱是无法直接观察的.题中就是利用电磁铁吸引大头针数目的不同来反映磁性强弱的不同的;[2]这是转换的方法;(2)[3]串联电流相等,所以串联的目的是控制电流相同;[4] 根据图示可知,电磁铁甲吸引的大头针数目多,说明甲的磁性强;两电磁铁串联,电流相同,甲乙线圈匝数不同,所以探究的是电磁铁磁性强弱与匝数的关系;(3)[5] 由现象可得结论:电流一定时,线圈匝数越多,磁性越强;(4)[6]磁场变强,吸引大头针的数量就多了,所以最简单的方法是向左移动滑动变阻器滑片,使电路中电流变强,磁场就变强了。
3.李明用天然磁石仿制图甲所示的勺状的指南针﹣﹣司南.(1)他用的材料是图乙所示的天然磁石,该磁石的D端为________(选填“北极”或“南极”).(2)他用该磁石的D端磨成勺柄,打磨成勺状指南针(即“司南”),再用细线将其悬挂,如图丙所示,司南静止时,勺柄指向地球的________(3)将该司南悬挂在电磁铁正上方,闭合开关S,司南静止时的指向如图丁所示,则电磁铁左端是_____(选填“北极”或“南极”)极,则电源M端是________(选填“正极”或“负极”).(4)为增强司南的磁性,可用图丁所示装置,通过________(填字母序号),来增强电磁铁对司南磁化的效果.A.改变电源的正负极 B.让司南垂直放置在AB中点的正上方 C.增加电源的电压.【答案】南极南极北极负极 C【解析】【分析】【详解】(1)人们规定磁场的方向由北极出发到南极,由图可知,在磁体外部磁感线由B端到D 端,因此,磁石的D端为该磁体S极,即南极;(2)地磁的北极在地理的南极附近,由于异名磁极相互吸引,因此,司南静止时,勺柄指向地球的南极;(3)因为异名磁极相互吸引,所以通电螺线管的左端是N极;再用安培定则,右手大母指向左握住螺线管,可判断通电螺线管中的电流方向为:右端电流向上,左端向下;再根据电流方向是从电源正极出发通过用电器回到负极,所以电源左端,即M端为电源的负极;(4)为了增强司南的磁化效果,可以增加电源电压,使线圈中电流增大,则线圈磁性增强,磁化效果更好.故选C.【点睛】牢记磁场方向的规定,即磁体周围的磁感线,都是从磁体的N极出发,回到S极;磁极间的作用规律是:同名磁极相互排斥,异名磁极相互吸引,再结合安培定则判断电源的正负极4.如图所示是老师设计的一个实验装置,用来探究“影响电磁铁磁性强弱因素”,它是由电源、滑动变阻器、开关、带铁芯的螺线管(线圈电阻忽略不计)和自制的针式刻度板组成,通过观察指针偏转角度的大小,来判断电磁铁磁性的强弱.用竹片削制的指针下方加装固定一物体E,导线 a 与接线柱 2 相连.(1)为了使指针在受磁场力的作用在能绕 O 点转动,需在 E 处加装铁块,加装物体后,为了确保指针能正确指示且具有一定的灵敏度,老师在 O 点转轴处涂抹润滑油,目的是_____,使指针转动更灵活.(2)按如图所示连接好电路,闭合开关,调节滑动变阻器滑片 P 到某一位置,记下此时指针偏转的角度,保持滑片 P 位置不变,导线 a 改为与接线柱 1 相连,可以探究电磁铁磁性强弱与_____的关系;保持接线方式不变,移动变阻器滑片 P,可以探究电磁铁磁性强弱与另外一个因素的关系.(3)当滑动变阻器的滑片 P 向左滑动时,指针偏转的角度将会______(选填“增大”或“减小”).(4)细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转,只是偏转角度不同,该同学向老师提出能否让指针向左偏转,老师马上将一块小磁铁换装在如图 E 处,且让磁铁的右端为_____极,闭合开关后,同学们发现指针果然向左偏转.(5)你认为该装置中指针的偏转角度大小可能还与哪些因素有关?______(只写出一个即可)【答案】减小摩擦线圈匝数减小 N 铁芯大小【解析】(1)根据减小摩擦的方法解答;(2)根据1、2位置比较接入电路线圈匝数多少可知答案;(3)当滑动变阻器的滑片 P 向左滑动时,电阻变大,电流变小,磁场减弱;(4)首先判断电磁铁的N、S极,然后利用电磁铁与所放磁铁的磁极相互作用做出判断;(5)该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响.【详解】(1)在O点转轴处涂抹润滑油可以使接触面变光滑,从而减小了摩擦;(2)保持滑片P位置不变,忽略线圈电阻,则电流不变,导线a改为与接线柱1相连,增加了线圈匝数,因此可以探究电磁铁磁性强弱与线圈匝数的关系;保持接线方式不变,移动变阻器滑片P,改变电流大小,可以探究电磁铁磁性强弱与电流大小的关系.(3)当滑动变阻器的滑片P向左滑动时,接入电路电阻增大,电流减小,磁性减弱,所以指针偏转的角度将会减小;(4)由图中通电线圈电流流入方向,利用右手螺旋定则可以判断出通电线圈左端为N极,右端为S极,在E处放小磁铁让磁铁的右端为N极、左端为S极时,则通电线圈右端S极与小磁铁左端为S极就会相互排斥,指针就会向左偏转;(5)该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响;所以指针的偏转角度大小还与铁芯大小有关,也与竹片削制的指针质量有关.5.在“探究影响电磁铁磁性强弱的因素”的实验中,小明制成简易电磁铁甲、乙,并设计了如图所示的电路。
(1)在实验时,通过______反映电磁铁的磁性强弱。
(2)当滑动变阻器滑片向左移动时,电磁铁甲、乙吸引大头针的个数________(选填“增加”或“减少”),说明电流越________,电磁铁磁性越强。
(3)根据图示的情境可知,________(选填“甲”或“乙”)的磁性强,说明电流一定时,____________,电磁铁磁性越强。
(4)根据右手螺旋定则,可判断出电磁铁乙的上端为________极。
(5)电磁铁吸引的大头针下端分散的原因是________________________________________。
(6)电磁铁在生产、生活中应用广泛,请写出其中的一个应用:____________。
【答案】吸引大头针数目的多少增加大甲线圈匝数越多S(南) 大头针被磁化,同名磁极相互排斥电磁起重机(或扬声器、磁悬浮列车等)【解析】(1)在实验时,通过吸引大头针数目的多少反映电磁铁的磁性强弱,利用转换法。
(2)当滑动变阻器滑片向左移动时,电阻变小,电路中的电流变大,电磁铁的磁性变强,电磁铁甲、乙吸引大头针的个数增加,说明电流越大电磁铁磁性越强。
(3)根据图示的情境可知,电磁铁甲吸引大头针的个数多,因此甲的磁性强,根据图示可知,电流相同,甲线圈匝数多,因此说明电流一定时,线圈匝数越多,电磁铁磁性越强。
(4)根据右手螺旋定则,可判断出电磁铁乙的上端为S(南)极。
(5)电磁铁吸引的大头针下端分散的原因是:大头针被磁化,同名磁极相互排斥。
(6)电磁铁在生产、生活中应用广泛,包括电磁起重机(或扬声器、磁悬浮列车等)。
6.如图所示是同学们安装的直流电动机模型.(1)在某次安装直流电动机模型活动中,小孙、小金、小星各自把安装好的电动机接入电路,闭合开关线圈均不转.若小孙用手轻轻一推转子,线圈就转动起来,则她的线圈不转的原因是_____________;若小金用手轻轻把电刷(铜片)弯曲一下,线圈就转动起来,则她的线圈不转的原因是______________;若小星在原磁体上加一块磁体,线圈就转动起来,则她的线圈不转的原因是________________.(2)线圈正常转动后,若把电源的两极对调一下,观察到线圈转动的________发生变化;若改变线圈中的电流大小,观察到线圈转动的________发生变化.(3)许多家用电器用到电动机,请你列举一种装有电动机的家用电器的名称:__________.【答案】线圈在平衡位置换向器与电刷接触不良(或摩擦过大)磁体磁性太弱方向速度电风扇(或洗衣机等)【解析】【分析】【详解】(1)闭合开关线圈均不转.小孙用手轻轻一推转子,线圈就转动起来,则她的线圈不转的原因是线圈在平衡位置,转动一个角度后,线圈两边受力不平衡,线圈会持续转动;小金用手轻轻把电刷(铜片)弯曲一下,线圈就转动起来,则她的线圈不转的原因是:换向器与电刷接触不良,无电流通过,也可能是摩擦过大,调整后摩擦力小了,线圈转动;若小星在原磁体上加一块磁体,线圈就转动起来,则她的线圈不转的原因是磁体磁性太弱.(2)直流电动机的转动方向与磁场方向和电流方向有关;线圈正常转动后,若把电源的两极对调一下,电流方向改变,所以观察到线圈转动的方向发生变化;若改变线圈中的电流大小,观察到线圈转动的速度发生变化.(3)许多家用电器用到电动机,日常家电中装有电动机的有:电风扇、洗衣机等.7.探究“产生感应电流条件”的实验步骤如图甲、乙、丙所示。
