电气配管焊接钢管技术交底(精编文档).doc
(焊接钢管)配管敷设交底
技术交底记录技术交底记录续页单位工程名称：鹤壁市艺术中心（群众艺术馆共4页第2页技术交底记录续页技术交底记录续页交接底时间：年月日（一）、钢管敷设及预埋予留1、暗配钢管敷设工艺流程熟悉图纸 选择管材 预制加工 测定盒、箱位置 盒箱固定 管路连接 跨接线连接 变形缝处理本工程钢管使用SC焊接钢管，预埋电气线盒采用86型镀锌接线盒和八角灯头盒，弱电预埋同强电预埋。
2、预埋控制要点（1）预埋高度征询土建水平标高要求，保证盖面板后距地面满足设计和规范要求。
（2）预埋深度问询土建剪力墙距合模模板尺寸，要求盒子出剪力墙3mm，这样合模时盒子紧贴模板，保证了盒子与墙面水平。
（3）预埋位置既要依据图纸，又要符合现场实际，强、弱电接线盒间距要保持在50cm。
（4）剪力墙内线盒用直径6mm2圆钢采用“井”字在盒子后面点焊，且点焊固定在墙筋上，这样保证了盒子固定牢固可靠；剪力墙内盒子加锯末填塞满后加铁盖板保护，防止线盒受损，影响工程质量。
（5）成排设备管路，一定要先放线再配管，保证管路成排敷设整齐美观。
（6）出线槽到设备管路，水平垂直度控制在允许偏差范围之内，地下室或潮湿部位做好封堵。
（7）配管穿过变形缝，应在变形缝两侧各预埋一个接线箱，先把管的一端固定在接线箱上，另一侧接线箱底部的垂直方向开长孔，其孔径长宽度尺寸不小于被接入管直径的2倍。
两侧连接好补偿跨接地线。
做法见图3.1.2-1。
（8）钢管出地面，未进箱盒之前，管口应做保护，以保证管路不被堵塞。
做法见图3.1.2-2。
3、作业条件 （1）现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑之前根据施工图尺寸位置配合土建施工；（2）随大模板现浇混凝土墙配管，土建钢筋网片绑扎完毕，按墙体线配管；（3）砌体配管，砌体施工完成，抹灰前在砌体内开槽配管并恢复所开槽。
（4）墙体抹灰前，安装暗装的配电箱箱体。
4、预埋管的方法和要求（1）材料要求：焊接钢管要求无锈蚀、无表皮剥落现象。

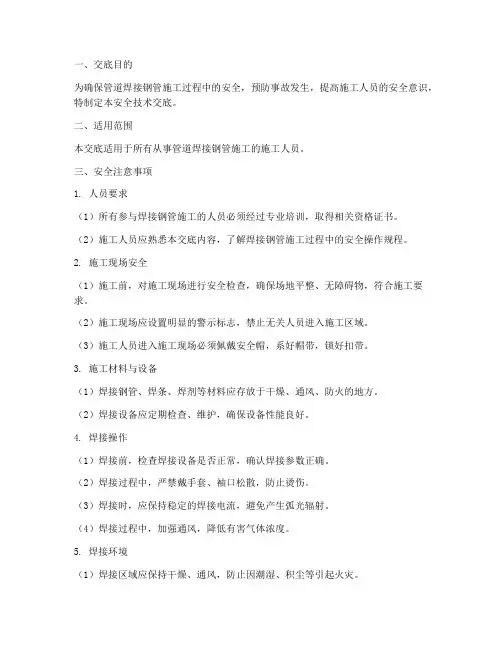

管道焊接钢管安全技术交底模板
一、交底目的为确保管道焊接钢管施工过程中的安全，预防事故发生，提高施工人员的安全意识，特制定本安全技术交底。
二、适用范围本交底适用于所有从事管道焊接钢管施工的施工人员。
三、安全注意事项1. 人员要求（1）所有参与焊接钢管施工的人员必须经过专业培训，取得相关资格证书。
（2）施工人员应熟悉本交底内容，了解焊接钢管施工过程中的安全操作规程。
2. 施工现场安全（1）施工前，对施工现场进行安全检查，确保场地平整、无障碍物，符合施工要求。
（2）施工现场应设置明显的警示标志，禁止无关人员进入施工区域。
（3）施工人员进入施工现场必须佩戴安全帽，系好帽带，锁好扣带。
3. 施工材料与设备（1）焊接钢管、焊条、焊剂等材料应存放于干燥、通风、防火的地方。
（2）焊接设备应定期检查、维护，确保设备性能良好。
4. 焊接操作（1）焊接前，检查焊接设备是否正常，确认焊接参数正确。
（2）焊接过程中，严禁戴手套、袖口松散，防止烫伤。
（3）焊接时，应保持稳定的焊接电流，避免产生弧光辐射。
（4）焊接过程中，加强通风，降低有害气体浓度。
5. 焊接环境（1）焊接区域应保持干燥、通风，防止因潮湿、积尘等引起火灾。
（2）焊接区域应远离易燃易爆物品，防止火灾事故发生。
6. 焊接安全防护（1）焊接人员应穿戴符合要求的防护用品，如工作服、绝缘鞋、防护眼镜等。
（2）焊接过程中，注意观察周围环境，防止烫伤、火灾等事故发生。
四、应急措施1. 焊接过程中发生火灾，立即切断电源，使用灭火器进行灭火。
2. 施工人员发生烫伤、触电等事故，立即进行现场急救，并拨打急救电话。
3. 发生其他安全事故，立即停止施工，组织人员撤离现场，并向上级报告。
五、总结管道焊接钢管施工过程中，必须严格遵守本安全技术交底，加强安全意识，确保施工安全。
施工负责人要加强对施工现场的监督管理，确保各项安全措施落实到位。
本交底自发布之日起实施，如有未尽事宜，另行通知。
焊接钢管技术交底
焊接钢管技术交底一、引言在现代建筑和制造业中，焊接钢管技术被广泛应用。
焊接钢管是一种将钢板通过焊接工艺连接起来形成的管道。
这种管道具有良好的强度和耐用性，可用于输送液体、气体和固体等物质。
本文将介绍焊接钢管的常见类型、焊接方法和注意事项，以便加深大家对焊接钢管技术的了解。
二、焊接钢管的常见类型1. 焊接钢管按照制造工艺分类•长焊缝焊接钢管：采用长焊缝焊接工艺制造。
此类管道具有较高的生产效率，广泛用于建筑和制造业中。
•螺旋焊接钢管：采用螺旋焊接工艺制造。
此类管道具有较高的强度和稳定性，适用于输送高压气体和液体等。
2. 焊接钢管按照用途分类•石油管：用于输送石油和天然气等油气产品。
•结构管：用于建筑结构、桥梁和其他重型结构的支撑。
•液压支柱管：用于煤矿工程中的液压支柱。
三、焊接钢管的常见焊接方法1. 电弧焊接电弧焊接是一种常用的焊接方法，适用于各种类型的焊接钢管。
电弧焊接可分为手工电弧焊和自动电弧焊两种。
手工电弧焊需要焊工手持焊枪进行焊接操作。
此种方法投入低、灵活性高，适用于小型工程和维修工作。
自动电弧焊利用机械设备进行焊接操作，生产效率高，适用于大规模工程。
2. 熔化焊接熔化焊接是在焊缝中同时加热和熔化母材和填充材料，形成焊缝的方法。
熔化焊接方法包括熔化极气体保护焊（MIG/MAG焊）、熔化极非气体保护焊（TIG焊）等。
MIG/MAG焊是常用的自动化焊接方法，适用于焊接钢管的生产线。
TIG焊适用于对焊缝质量要求较高的工程，如航空航天领域。
四、焊接钢管的注意事项1. 焊接前准备在进行焊接工作之前，需要进行以下准备工作：•清理焊接表面，确保无油脂、氧化物和污物。
•制定合适的焊接工艺规程，包括焊接电流、电压和焊接速度等参数。
•确保焊接设备和保护设备的正常工作。
2. 焊接操作在进行焊接操作时，需要注意以下事项：•保持稳定的焊接电流和电压，以确保焊接质量。
•控制焊接速度，避免过快或过慢导致焊缝质量不良。
•保持适当的焊接温度，避免过热或过冷导致焊缝质量下降。
电气配管技术交底
表C2-2技术、安全交底记录施工单位：XXXX集团有限公司 2014年10月20日编号：工程名称XXXX交底部位剪力墙、柱及顶板配管共 3 页第 1 页交底内容：（电气配管）一、依据标准1、《建筑工程施工质量验收统一标准》GB50300-20132、《建筑电气工程施工质量验收规范》GB50303-20023、施工方案、XX版施工图纸和图纸会审中有关电气配管安装。
二、要求1、电线管路宜沿最近的路线敷设并应减少弯曲。
2、埋入地下的电线管路不宜穿过设备基础，且刷沥青漆做防腐。
3、金属导管严禁对口熔焊连接。
4、钢管进配电箱的长度不得大于1cm。
三、施工准备1、材料准备：焊接钢管DN15、DN20、DN25，86H80八角盒、86H80方盒，电焊条、防锈漆、圆钢Φ6、绑丝、木螺丝、管堵、胶带、塑料包装布。
2、主要机具：煨管器、手锤、钢锯、水平尺、电焊机、焊把线、地线、线坠、油刷、液压煨弯器。
3、作业条件：3.1、86H80八角盒、86H80方盒无变形开焊，敲落孔完整无缺。
3.2、焊管预先灌漆防腐。
3.3、现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置进行配管，固定线盒。
四、操作工艺管盒预加工→按图定位→固定接线盒→连接配管→变形缝及后浇带处理→焊跨接线1、管盒预加工施工前加工管盒，接线盒与15cm长的短管一端需点焊连接，短管另一端焊接5cm的套管。
管盒用Φ6圆钢做跨接线，盒内刷铁红防锈漆，涂刷均匀。
用包装布先包裹线盒，包裹严密后后用胶带包裹一遍，加强盒子的包裹强度。
2、按图定位根据设计图要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒、箱实际尺寸位置。
3、固定接线盒现浇混凝土板墙固定盒用Φ6圆钢固定，现浇混凝土楼板将盒子包好随底板钢筋固定技术负责人：交底人：接交人：表C2-2技术、安全交底记录施工单位：XXXX集团有限公司 2014年10月20日编号：工程名称XXXX交底部位剪力墙、柱及顶板配管共 3 页第 2 页交底内容：牢固，管路配好后，用红漆在顶板模板上标记好线路的走向，在土建浇灌混凝土施工前完成。
电气配管焊接钢管技术交底
2.3.10金属、非金属柔性导管敷设应符合下列规定：
2.3.10.1刚性导管经柔性导管与电气设备、器具连接,柔性导管的长度在动力工程中不大于0.8m,在照明工程中不大于1.2m：
2.3.10.2可挠金属管或其他柔性导管与刚性导管或电气设备、器具间的连接采用专用接头；复合型可挠金属管或其他柔性导管的连接处密封良好,防液覆盖层完整无损；
2.2.3防爆导管不应采用倒扣连接；当连接有困难时,应采用防爆活接头,其接合面应严密.
2.2.4当绝缘导管在砌体上剔槽埋设时,应采用强度等级不小于M10的水泥砂浆抹面保护,保护层厚度大于15mm.
审核人
交底人
接受交底人
技术交底记录
表C2-1
编 号
001
工程名称
海淀区综合行政服务中心装修项目
交底日期
2015年10月28日
段放在弯管器内,管子的焊缝放在弯曲方向的背面或旁边,弯曲时逐渐向后方移动弯管器,使管子弯成所需要的弯曲半径.
.管路的弯扁度应不大于管外径的10%,弯曲角度不宜小于90°,弯曲处不可有折皱、
凹凸和裂缝等现象.
5．5.暗配管时弯曲半径不应小于管外径的6倍,埋设于地下或混凝土楼板时,不应小于
管外径的10倍.揻管时管子焊缝一般应放在管子弯曲方向的正、侧面交角的45°线上.
交底日期
2015年10月28日
施工单位
北京城建深港建筑装饰工程有限公司
分项工程名称
电气配管
交底提要
顶板、地面及墙内焊接钢管敷设
交底内容：
距不应小于15mm.
8．管路接地
管子与管子采用套管焊接除外、管子与配电箱及接线盒等连接处都应做系统接地.
焊接钢管技术交底
6.切管：管子切断后，断口处应与管轴线垂直，管口应锉平，管口整齐光滑。若出现斜口，应重新切断处理。焊接钢管切口处用锉将毛刺清除。
7.煨弯：弯管要用专用配套的煨弯器折弯，注意弯曲半径和弯扁度，用力要均匀。用机械或电动煨弯器折弯，模具与管径要配套。注意弯曲半径，管内若穿BV线其弯曲半径不小于10倍D，若管内穿YJV电缆其弯曲半径不小于15倍D，弯扁度小于10%D。
7.特殊情况下加设过线盒需加设在公区隐蔽处，户内严禁加设过线盒。
8.户内开关、插座点位标高偏差同一房间严禁超过5mm。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技 术 交 底 记 录
表C2-1
编号
07-00-C2-002
工程名称
北京新机场安置房项目（榆垡组团）3标段（2片区0111、0113块地）工程
交底日期
20有限责任公司
分项工程名称
管路敷设
交底提要
结构内电气预留、预埋的相关材料、机具准备、质量要求及施工工艺
交底内容：
4.作业条件：
1底板或墙体底层钢筋绑扎时，配合土建敷设管路。
2墙体厚度线、标高基本标准线（一般为50线）弹好后，配合土建敷设管路。注意结构50线和建筑50线区别开。
2、施工方法：
工艺流程：预制加工→箱盒定位→管路敷设→清盒扫管→防腐（铁盒）→穿带线。
1.熟悉图纸，掌握设备位置、标高，灯具开关标高、墙体普通插座标高、卫生间和厨房插座及弱电插座接线盒等标高按设计要求，平排的接线盒高度一致。所有接线盒按照在设计要求标高基础上提高15mm预埋，暗装配电箱箱体标高提高20mm。
焊接钢管安全技术交底模板
一、工程名称：____________________二、施工地点：____________________三、施工日期：____________________四、施工单位：____________________五、项目负责人：____________________六、参与人员：____________________一、交底目的为确保焊接钢管施工过程中的安全，防止安全事故的发生，特制定本安全技术交底。
二、交底内容1. 作业人员安全要求：（1）所有参与焊接钢管施工的作业人员必须经过专业培训，持有相关操作证书。
（2）作业人员应熟悉本工程的安全技术交底内容，并严格遵守操作规程。
2. 施工现场安全措施：（1）施工现场应设置明显的安全警示标志，非作业人员不得入内。
（2）作业区域应保持整洁，防止杂物堆积，确保作业通道畅通。
（3）施工现场应配备消防器材，并定期检查其有效性。
3. 焊接钢管施工安全操作规程：（1）焊接钢管前，应检查钢管质量，确保无裂纹、砂眼、凹扁等缺陷。
（2）焊接过程中，操作人员应佩戴防护眼镜、手套、口罩等防护用品。
（3）焊接设备应保持良好状态，操作人员应熟悉设备性能，按操作规程进行操作。
（4）焊接过程中，应保持焊接区域通风良好，防止有害气体积聚。
（5）焊接完成后，应检查焊接质量，确保焊缝牢固、无漏焊、气孔等缺陷。
4. 焊接钢管施工用电安全：（1）施工现场用电设备应严格按照电气安装规范进行安装，确保用电安全。
（2）焊接设备电源线应选用符合要求的绝缘电线，并定期检查其绝缘性能。
（3）施工现场应设置专用配电箱，并配备漏电保护器。
（4）非电工人员严禁操作电气设备，焊接作业过程中，严禁私自改动电气线路。
5. 焊接钢管施工高处作业安全：（1）高处作业人员必须佩戴安全带，并定期检查其性能。
（2）高处作业区域下方应设置安全防护网，防止坠落物伤人。
（3）高处作业时，应设专人监护，确保作业安全。
6. 焊接钢管施工防火安全：（1）施工现场应禁止吸烟、动火作业，防止火灾事故发生。
电气焊接钢管预埋技术交底
电气预埋工程技术交底电气预埋工程技术交底记录表编号001工程名称西安市高新区木塔寨南村安置楼项目交底日期2015-5施工单位陕建九建集团分项工程名称电气预埋工程交底提要电气安装前期预留预埋施工准备、工艺、质量要求技术交底焊接钢管、钢制接线盒预埋交底内容一、施工准备1、技术准备（1）熟悉图纸资料，弄清设计图的设计内容。
（2）确定施工方法、方案。
2、材料要求(暴露在加工厂的管材须做好防潮,防雨措施,防止管材生锈,一旦管材锈蚀严重必须进行除锈处理)（1）管材必须合格，资料齐全，设计有特殊要求时必须符合设计要求。
（2）钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象，除镀锌管外其他管材需预先除锈刷防腐漆，现浇混凝土内敷设时，应除锈，内壁做防腐，外壁不刷防腐漆，钢管外表层完整无脱落，有产品合格证,检测报告等质量证明文件。
（3）锁紧螺母外形完好无损，丝扣清晰，无翘曲变形等缺陷。
（4）接线盒、灯头盒、开关盒应符合国标图集的要求。
3、主要机具铅笔、钢卷尺、手锤、钢锯、半圆锉、圆锉、扁锉、弯璜、手动弯管器、液压弯管器、水平尺、开孔器电工常用工具等。
4、作业条件（暗管敷设）（1）混凝土墙内焊接钢管、预留套管作业条件在土建墙体、梁、柱钢筋绑扎完成后，支立模板前进行。
各层水平线和墙厚度线弹好，配合土建施工。
（2）现浇顶板内焊接钢管、预留套管作业条件现浇混凝土板内配管，在底层的钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。
（3）随墙配合施工立管审核人交底人接受交底人2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
电气预埋工程技术交底记录表编号002工程名称西安市高新区木塔寨南村安置楼项目交底日期2015-5施工单位陕建九建集团分项工程名称电气预埋工程交底提要电气安装前期预留预埋施工准备、工艺、质量要求技术交底二、施工工艺1、工艺流程（1）混凝土墙内焊接钢管施工主要工艺流程预制加工（切管、套丝）→测定盒箱位置→稳住盒箱→管路防腐→暗管敷设→管路连接→跨接地线。
电气配管技术交底
工程名称施工单位分项工程名电气配管交底日期2022/4/7称箱宽度大6cm，高度大10cm,厚度大3cm），将预留的管口封住，紧贴模板固定在钢筋上，到拆模后，效果图如下：图二：剪力墙预埋泡沫块成型效果等地面作好后，根据预埋的位置找到泡沫块，清理出预埋好的管口，在同一室内墙上根据设计标高弹上统一的标高线，然后用水泥砂浆将箱、盒按标高固定在墙上，箱盒边与抹灰后的墙面平齐，在操作过程中不得让杂物落入管子里，完成后及时用塑料或废纸封堵管口，再用比盒体稍大硬纸块封住箱、盒。
成型效果如下图：工程名称施工单位分项工程名电气配管交底日期2022/4/7称图：二次预埋效果图（弹线→后预埋→固定线盒→土建补洞→封堵线盒口）（2）剪力墙线盒直埋：为了更加节省工序及防治补洞时候的空鼓开裂，剪力墙上的盒子也可以采用直埋方法。
根据深化设计图规定的盒、箱预留具体位置，待土建剪力墙及柱子钢筋的绑扎后，土建提供一个楼层结构标高控制点交予机电，机电利用红外线水平仪放出插座及开关等的位置标识在钢筋上，预留出进入盒、箱的管子长度，将管子煨成灯叉弯，管子甩在盒、箱预留位置，并安装好封堵严密的线盒，上下加横筋固定牢固，待土建拆模后清理干净线盒，再用比盒体稍大硬纸块封住箱、盒。
3.4.3顶板稳埋灯头盒首先在灯头盒里填木屑，用胶带封好，现浇混凝土楼板模板铺完后，根据深化设计图标注出灯位的位置尺寸，用钉子将盒子牢固固定在模板上。
定位时需注意的是：必须根据结构梁柱来定位。
如下图：图：灯盒安装（定位→标识→固定灯盒→接管）3.4.4 盒、箱固定应平整、牢固，灰浆饱满，收口平整，纵横坐标标志工程名称施工单位分项工程名电气配管交底日期2022/4/7称准确，符合设计要求，偏差不大于5mm,两相邻的盒子边于边之间为12mm。
3.5 暗敷管路3.5.1 管路连接3.5.1.1 薄壁镀锌管套接紧定式（JDG）导管连接，安装时先把导管与管接头插紧定位后，再持续拧紧螺钉，使导管与管接头成一整体，连接后，在连接处用胶带缠好，以防水泥砂浆进入管路。
电气配管技术交底
管路必须敷设在钢筋网内侧,分两种情况,第一种是从楼地面内引出的管路,第二种是从墙上箱盒向外引的管路。
A、对于从楼地面内引出的管路,应在土建楼层放线后及时检查,对超出墙体线的管路,要及
时进行处理，如果是根部超出,必须进行剔凿然后重新接管,如果是上部超出墙体线只需将其扳正,但要注意不能用力过猛,避免管路拆断或变形。
A、管路与管路的连接:使用与管路配套的套管和专用粘接剂。连接前注意首先要清除
被连接管端的灰浆,保证粘接部位清洁干燥,用小毛刷涂抹胶粘剂,要均匀、不漏刷、不流坠。涂好后平稳地插入套管中,插接要到位。必要时可用力转动套管保证连接可靠。套管连接的管路应保持平直。
B、管路与箱盒的连接:本项工作应在土建对+0.5m水平控制线进行核查后,配合箱盒的
B、对于从墙上箱盒向外引的管路,必须从木套箱或聚苯板中引出,并连按牢固紧密。为了避免混凝土浇捣时的冲击,竖向管路应沿竖筋绑扎固定,横向管路沿水平筋固定,并绑扎在水平筋的下侧。需要进入楼板的管路伸出墙体后与钢筋固定,管日必须封堵严密,可以采用管堵封堵或将管折回头并绑扎的办法。
3、管路连接：包括管路与管路的连接和管路与箱盒的连接两种情况:
二、操作工艺
（一）混凝土墙内PVC管操作工艺
1、顶留箱盒位置
为了保证箱盒位置及标高的准确,现阶段我们采取先预留箱盒位置后安装箱盒的办法。随着土建施工工艺的发展,本项工艺也会有新的发展。具体做法:根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口,一般可要求左右各大50～100mm,上下各大150～200mm。这项工作必须提前考虑,对各种规格配电箱分别制作木套箱,钢筋绑扎时,通知钢筋工在配电箱位置做好预留洞和洞口钢筋加强工作。木套箱的做法可以参照土建门窗洞模板的做法。对于接线盒或开关、插座盒,留洞尺寸可定为150×250mm。这些洞的预留一般采取预埋聚苯板的办法。施工前加工定做或现场制作150×250×100mm的聚苯板块,施工中固定在所需要的位置。PVC管要插入木套箱或聚苯板中,管路排列要严格按照进人配电箱或盒的要求,管口必须封堵严密,以免灰浆渗入造成管路堵塞。
电气配管技术交底记录
电气配管技术交底记录一、PVC塑料管1. 材料要求1。
1凡所有使用的阻燃型（PVC)塑料管,其材质均具有阻燃、耐冲性能。
其氧指数不应低于27%的阻燃指标,并应有检定检验报告单和产品出厂合格证。
1.2阻燃型塑料管，在其外壁应有间距不大于1m的连续阻燃标记和制造厂厂标.管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准.管壁厚度应均匀一致. 1。
3所有阻燃型塑料管附件及暗配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、端接头、管箍等，必须使用配套的阻燃塑料制品。
1。
4阻燃型塑料灯头盒、开关盒、接线盒，均应外观整齐，开孔齐全，无劈裂损伤等现象.1。
5要使用专用粘结剂胶结。
2。
作业条件2.1配合土建砌体（如砖混结构加砌砖、矿渣等)施工时，跟据电气设计图纸要求与土建墙上弹出的水平线,安装管路与箱盒。
2。
2配合土建混凝土结构施工时，模板施工混凝墙在钢筋绑扎过程中根据设计图要求预埋盒及管路，同时办理隐检手续。
2。
3家砌混凝土楼板，圆孔板，应配合土建施工,同时根据设计要求进行配管。
3。
操作3.1根据设计要求，在砖墙，模板混凝土墙等处,确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒、箱的准确位置并标出尺寸。
3。
2根据设计图灯位要求，在现浇混凝土板上进行测量后,标出灯头盒的准确位置尺寸。
3.3箱、盒应平正牢固、灰浆饱满、收口平整、纵横坐标准确，符合设计图和施工验收规范规定。
3.4预留盒、箱空洞,根据设计图规定的盒、箱预留具体位置，随土建砌体电工配合施工，在约300毫米处预留出、入盒箱的管子长度，将管子甩在盒、箱预留处,管端头堵好，等待最后一管一孔地进入盒、箱，稳埋完毕。
3.5管路连接应使用套管连接（包括端接头接管)，用小刷子湛配套供应的塑料管粘结剂，均匀涂抹在管外壁上,将管子插入套箍，管口应到位，粘结剂性能要求粘结后1分钟内不移位，粘性保持时间长，并具有防水性。
3.6管路垂直或水平敷设时，每隔1米应有一个固定点,在弯曲部位应以圆弧中心点为始点距两端300-500毫米处各加一个固定点。
电气配管施工技术交底(焊接钢管)
三、施工安排
根据合同及设计图纸，描述我司该分工项工程的施工范围、工期要求、劳动力安排……
四、施工工艺
1、工艺流程
混凝土墙内焊接钢管施工流程：预制加工（切管套丝）→测定管路及盒箱位置→固定盒箱→管路防腐→敷设管路→管路连接（切管、套丝、弯曲）→跨接地线→变形缝处理。
（2）切管:管子切断采用切割机切割,将需要切断的管子长度量准确,放在切割齿轮处切割,断口处应平齐不歪斜,管口刮锉光滑,无毛刺,清除管内铁屑。
（3）套丝:采用套丝板、套管机,套丝不乱不过长,清除渣屑,丝扣干净清晰。
（4）钢管的弯曲:管径在25mm及以下的钢管可使用手动弯管器现场弯制,对管径在32~80mm的钢管使用液压弯管器弯制,必要时可采用热煨法现场制作,热时先把细沙炒干,用木模或钢板封住钢管的一端,从另一端灌入干沙,边灌边用手锤敲打使之密实,然后用木封堵管口用氧块焰或烘炉转动加热,烧红后煨出所需温度。要求弯曲半径不小于钢管外径的6倍,埋入地下或混凝土内时弯曲半径不小于钢管外径的10倍,弯扁程度不大于钢管外径的1/10。
（8）地线连接
在跟随主体配管时,焊接钢管及钢制线盒(86盒及暗埋盒等),在跨接接地上必须满足设计、规范及验收要求,焊接钢管管与管,管与箱盒跨接接地时添加Φ8mm圆钢筋制作接地跨接线,如下图:
跨接地线两端双面焊接，焊接面不得小于该跨接线截面的6倍，焊缝均匀牢固，焊接处要清除焊渣。
（9）变形缝处理
在变形缝的两侧各埋一个接线箱,在变形缝的一侧把短管的一端用跟母和锁母固定在箱底部,在另侧的接线箱底部的垂直方向开长孔,其孔径长宽尺寸不小于管径的2倍,在变形缝两侧的钢管及接线箱上焊接补偿跨接地线。
电气配管焊接钢管施工技术交底
工程名称：中投科技西安服务外包基地项目编号：
工程部位
地下二层A区2段
交底日期
2010-7-23
施工单位
中建三局建设工程股份有限公司
分项工程名称
电气安装
交底提要
楼板内及墙面焊接钢管敷设
交底内容：
一、施工准备
1、作业条件
（1）土建完成顶板、梁支模；
（2）梁钢筋绑扎完毕；
（3）现浇板底层钢筋绑扎完毕,上层钢筋绑扎前;
4、管路连接
包括管路与管路的连接和管路与盒的连接两种情况:
（1）管路与管路的连接:现浇顶板内暗敷设的管路采用套管焊接的方法连接,为了保证连接质量,一般需要特别加工定做套管,要求套管的内径比所连接的钢管外径大2mm,套管的长度为所连接的钢管外径的倍;连接时首先把钢管的一端插入套管的l/2处,电焊点焊固定后插入另一端,然后焊接,要求焊接牢固、严密,不得有夹渣、咬肉等;
10、管路的防腐
埋入现浇顶板的钢管内壁必须做防腐处理,可采用灌防锈漆的办法,做好内壁防腐的钢管应注意保持通风于燥,以保证防锈漆干透;外壁不需做防腐处理,但必须清除铁锈等,以利于钢管和混凝土的结合;
五、应注意的质量问题
1、划定灯头盒位置时,容易出现灯位在房问内不居中的质量问题,可在施工前认真审图,注意房间内是否有吊壁柜的原因;
5、管路的切断
切断管路使用砂轮锯或钢锯,注意锯出的管口应平齐、不得有斜口;锯断后应清除毛刺;
6、管路的套丝
管路套丝一般使用套丝机或手动套丝扳;使用套丝机时,应注意加油润滑;使用手动套丝扳时,应注意均匀用力,管径大于32mm时,必须分三次套成,以保证丝扣完整清晰;
7、钢管的弯曲
对管径在25mm及以下的钢管可在现场使用手动弯管器现场弯制,可用脚踩住钢管的一端然后扳动弯管器,逐步弯出所需要的弯度;对管径在32mm以上及80mm以下的钢管一般使用液压弯管器,注意选取与钢管规格相对应的弯管模具,模具放好后,压动压杆或开动电动弯管器的液压泵,注意观察钢管的弯曲情况,达到所需要的弯曲后,及时停止液压动作;对管径在80mm以上的钢管,最好到专业厂家加工定做,必要时可以采用热煨法制做,热煨时首先要把细砂炒干,用木楔或钢板封住钢管的一端,从另一端灌入干砂,边灌边用手锤敲打,使之密实,然后用木楔堵住管口,用氧炔焰或烘炉转动加热,烧红后煨出所需的弯度;随煨弯随冷却;埋人地下或混凝土的管路,弯曲半径不小于钢管外径的10倍,弯扁程度不大于钢管外径的l/10;
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10.1在各种砖墙内敷设的管路，应在跨接地线的焊接部位，焊接钢管的焊接部位，刷防腐漆。
10.2直埋入土壤中的钢管如不采用混凝土保护时，可刷沥青漆进行保护。
审核人
交底人
接受交底人
技术交底记录
表C2-1
编 号
001
工程名称
海淀区综合行政服务中心装修项目
交底日期
2015年10月28日
施工单位
2.3.10.3可挠性金属导管和金属柔性导管不能做接地(PE)或接零(PEN)的接续导体。
2.3.11导管和线槽，在建筑物变形缝处，应设补偿装置。
3、成品保护
3.1剔槽不得过大、过深或过宽。预制梁柱和预应力楼板均不得随意剔槽打洞。混凝土楼板，墙等均不得私自断筋。
3.2现浇混凝土楼板上配管时，注意不要踩坏钢筋，土建浇注混凝土时，电工应留人看守，以免振捣时损坏配管及盒，箱移位。贤内助管路损坏时，应及时修复。
6.2带上螺母的管端在盒内露出锁紧螺母纹应为2～4扣，不能过长或过短，应小于5mm。如采用金属护口，在盒内可不用锁紧螺母，但入箱的管端必须加锁紧螺母。多根管线同时入箱时应注意其入箱部分的管端长度应一致，管口应平齐。
6.3配电箱内如引入管太多时，可在箱内设置一块平挡板，将入箱管口顶在挡板上，待管子用锁紧螺母固定后拆去挡板，这样管口入箱可保持一致高度。
北京城建深港建筑装饰工程有限公司
分项工程名称
电气配管
交底提要
顶板、地面及墙内焊接钢管敷设
交底内容：
2、质量标准
2.1建筑电气工程施工现场的质量管理，除应符合现行国家标准《建筑工程施工质量验收统一标准》GB50300—2001的3.0.1规定外，尚应符合下列规定：
2.2安装电工、焊工、和电气调试人员等，按有关要求持证上岗：
2.3安装和调试用各类计量器具，应检定合格，使用时在有效期内。
2.4除设计要求外，承力建筑钢结构构件上，不得采用熔焊连接固定电气线路、设备和器具的支架、螺栓等部件；且严禁热加工开孔。
2.5工序交接确认
2.5.1电线导管、电缆导管和线槽敷设应按以下程序进行：
2.5.2除埋入混凝土中的非镀锌钢导管外壁不做防腐处理外，其他场所的非镀锌钢导管内外壁均做防腐处理，经检查确认，才能配管；
7.2管路超过下列长度，应加装接线盒，其位置应便于穿线：无弯时，30m；有一个弯时，20m;有两个弯时，15m；有三个弯时，8m。管路每隔1m左右用铅丝绑扎牢。
7.3电线管路宜沿最近的线路敷设并应减少弯曲，埋入墙内或混凝土内的管子离表面的净
审核人
交底人
接受交底人
技术交底记录
表C2-1
编 号
001
工程名称
技术交底记录
表C2-1
编 号
001
工程名称
海淀区综合行政服务中心装修项目
交底日期
2015年10月28日
施工单位
北京城建深港建筑装饰工程有限公司
分项工程名称
电气配管
交底提要
顶板、地面及墙内焊接钢管敷设
交底内容：
2.3一般项目
2.3.1室外埋地敷设的电缆导管，埋深不应小于0.7m。壁厚小于等于2mm的钢电线导管不应埋设于室外土壤内。
2.1.3.1.2室外直埋导管的路径、沟槽深度、宽度及垫层处理经检查确认，才能埋设导管；
2.1.3.1.3现浇混凝土板内配管在底层钢筋绑扎完成，上层钢筋未绑扎前敷设，且检查确认，才能绑扎上层钢筋和浇捣混凝土；
审核人
交底人
接受交底人
技术交底记录
表C2-1
编 号
001
工程名称
海淀区综合行政服务中心装修项目
交底内容：
段放在弯管器内，管子的焊缝放在弯曲方向的背面或旁边，弯曲时逐渐向后方移动弯管器，使管子弯成所需要的弯曲半径。
5.4.管路的弯扁度应不大于管外径的10%，弯曲角度不宜小于90°，弯曲处不可有折皱、
凹凸和裂缝等现象。
5．5.暗配管时弯曲半径不应小于管外径的6倍，埋设于地下或混凝土楼板时，不应小于
2.按图划线定位
根据施工图和施工现场实际情况确定管段起始点的位置并标明，并应将盒箱固定，量取实际尺寸。
3．管子切断
常用钢锯、割管器、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净。
4.管子套丝
采用套丝板、套管机，根据管外径选择相应板牙。将管子用台虎钳或龙门压架钳紧牢固，再把绞板套在管端，均匀用力不得过猛，随套随浇冷却液，丝扣不乱不过长，消除渣屑，丝扣干净清晰。管径直20mm及其以下时，应分二极套成；管径在25mm及其以上时，应分三板套成。
2.2.1.2当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线：
2.2.1.3金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地(PE)或接零(PEN)干线连接；
2.2.1.4非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
2.3.8.2安装牢固顺直，镀锌层锈蚀或剥落处做防腐处理。
2.3.10金属、非金属柔性导管敷设应符合下列规定：
2.3.10.1刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中不大于0.8m，在照明工程中不大于1.2m：
2.3.10.2可挠金属管或其他柔性导管与刚性导管或电气设备、器具间的连接采用专用接头；复合型可挠金属管或其他柔性导管的连接处密封良好，防液覆盖层完整无损；
2.3.8防爆导管敷设应符合下列规定：
审核人
交底人
接受交底人
技术交底记录
表C2-1
编 号
001
工程名称
海淀区综合行政服务中心装修项目
交底日期
2015年10月28日
施工单位
北京城建深港建筑装饰工程有限公司
分项工程名称
电气配管
交底提要
顶板、地面及墙内焊接钢管敷设
交底内容：
2.3.8.1导管间及与灯具、开关、线盒等的螺纹连接处紧密牢固，除设计有特殊要求外，连接处不跨接接地线，在螺纹上涂以电力复合酯或导电性防锈酯；
海淀区综合行政服务中心装修项目
交底日期
2015年10月28日
施工单位
北京城建深港建筑装饰工程有限公司
分项工程名称
电气配管
交底提要
顶板、地面及墙内焊接钢管敷设
交底内容：
距不应小于15mm。
8．管路接地
8.1管子与管子（采用套管焊接除外）、管子与配电箱及接线盒等连接处都应做系统接地。
接地的方法一般是连接处焊上跨接地线；或用螺栓及配套接地卡子进行连接。
交底日期
2015年10月28日
施工单位
北京城建深港建筑装饰工程有限公司
分项工程名称
电气配管
交底提要
顶板、地面及墙内焊接钢管敷设
交底内容：
2.1.3.1.4现浇混凝土墙体内的钢筋网片绑扎完成，门、窗等位置已放线，经检查确认，才能在墙体内配管：
2.1.3.1.5被隐蔽的接线盒和导管在隐蔽前检查合格，才能隐蔽；
2.2.2金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。
2.2.3防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。
2.2.4当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。
审核人
交底人
接受交底人
3.3明配管路及电气器具时，应保持顶棚，墙面及地面的清洁完整。搬运材料和使用高凳机具时，不得碰坏门窗、墙面等。电气照明器具安装完后，不要再喷浆，必须喷浆时，应将电气设备及器具保护好后再喷浆。
审核人
交底人
接受交底人
技术交底记录
7.管与管的连接
7.1套管焊接 套管焊接的方法只可用于暗配厚壁管。套管的内径应与连接管的外径相吻合，其配合间隙以1～2mm为宜，不得过大或过小，套管的长度应为连接管外径的1.5～3倍，连接时应把连接管的对口处放在套管的中心处，连接管的管口应光滑、平齐，两根管对口相吻合。套管的管口应平齐并焊接牢固，不得有缝隙。
管外径的10倍。揻管时管子焊缝一般应放在管子弯曲方向的正、侧面交角的45°线上。
6.管与盒的连接
6.1在配管施工中，管与盒、箱的连接一般情况采用螺母连接。采用螺母连接的管子必须套好丝，将套好丝的管端拧上锁紧螺母，插入管外径相匹配的接线盒的敲落孔内，管线要与盒壁垂直，再在盒内的管端拧上锁紧螺母；应避免在左侧管线已带上锁紧螺母，而右侧管线未拧锁紧螺母。
【最新整理，下载后即可编辑】
技术交底记录
表C2-1
编 号
001
工程名称
海淀区综合行政服务中心装修项目
交底日期
2015年10月28日
施工单位
北京城建深港建筑装饰工程有限公司
分项工程名称
电气配管
交底提要
顶板、地面及墙内焊接钢管敷设
交底内容
1．钢管质量要求
钢管的壁厚是否均匀、一致，不应有折扁、裂缝、砂眼、塌陷等现象。内外表面应光滑，不应有折叠、裂缝、分层、搭焊、缼焊、毛刺等现象。切口应垂直、无毛刺，切口斜度不应大于2°，焊缝应整齐，无缺陷。镀锌层应完好无损，锌层厚度均匀一致，不得有剥落、气泡等现象。黑铁管内壁应做好防腐。
8.2跨接地线的焊接长度要求达到接地线直径6倍以上。钢管与配电箱的连接地线，为便于检修，可先在钢管上焊一专用接地螺栓，然后用接地导线与配电箱可靠连接。
8.4卡接。镀锌钢管应用专用接地线卡连接，不得采用熔焊连接地线。
8.5管路应做整体接地连接，穿过建筑物变形缝时，应有接地补偿装置。可采用跨接或卡
