通信工程光缆线路材料用量算法
线路工程材料算法架空光缆材料算法1.光缆丈量长度＋接头余留（一边大概8－10米）＋千分之七损耗如果是靠局方的一盘光缆，还需要加上进局光缆（50－100米）2. 接头盒一般2公里一盘光缆，在图纸上配盘后，可得出接头个数。
通常100个接头允许损耗1个接头盒3. 钢绞线7/2.2钢绞线一般用于吊线、双方拉及四方拉的侧拉以及少量用于角杆辅助装置、仰俯角辅助装置上7/2.2钢绞线=吊线每公里221.27公斤×吊线公里数＋拉线每条3.02公斤×拉线条数＋辅助装置每套2公斤×辅助装置套数7/2.6钢绞线一般用于拉线以及辅助吊线7/2.6钢绞线=拉线每条4.41公斤×拉线条数＋每公里322.27 公斤×（辅助吊线长度＋高桩拉线长度）7/3.0钢绞线一般用于拉线（对应于吊线是7/2.6的情况）比如说辅助吊线的拉线7/3.0钢绞线=拉线每条5.88公斤×拉线条数4. 镀锌铁线Ø4.0铁线一般用于吊线、引上钢管的帮扎、电杆的避雷线以及角深在5－10米时制作的角杆辅助装置，还有木围桩、木帮桩等加固保护装置、木撑杆，横木拉线，极少使用。
Ø4.0铁线=2公斤×吊线公里数＋1.2公斤×引上钢管处数＋（0.2公斤、1.5公斤、2公斤）×避雷线处数＋1.5公斤×辅助装置个数Ø3.0铁线一般用于拉线的制作（另缠法），吊线、辅吊、仰俯角辅助装置Ø3.0铁线=制作拉线用量＋架设吊线用量＋架设辅吊0.6公斤每100米＋仰俯角辅助装置0.6公斤每个Ø1.5铁线一般用于拉线、吊线的帮扎封口、辅吊、吊线辅助装置、仰俯角辅助装置帮扎收尾、架设架空光缆余线的帮扎等Ø1.5铁线=制作拉线用量＋架设吊线用量＋架设辅吊0.03公斤每100米＋吊线辅助装置、仰俯角辅助装置0.02公斤+每个帮扎光缆余线用量＋引上光缆和室内通道光缆的用量；5.电杆在图纸上数出，1000根有3根的正常损耗6.抱箍拉线抱箍D164，一般用于拉线及吊线终端数量由施设图上数出＋俯、仰角辅助装置单吊线抱箍D164，一般用于吊线的制作数量由施设图上数出双吊线抱箍D164，一般用于一条杆路，同时新装2条吊线的情况，数量由施设图上数出。
通信工程杆路要求
1、电杆立杆质量检查参与单位：监理单位、施工单位、物资设备厂家责任单位：施工单位文档输出：1．1电杆立杆前首先检查到场电杆是否有生产许可证、合格证、入网证、权威部门质检证.电杆外观是否有环向裂缝宽度超过0.5mm的、有可见纵向裂缝的、混凝土破碎部分总表面积超过200平方毫米的,如有类似情况电杆不得使用,并分开堆放.电杆埋深、拉线地锚埋深、电杆档距应该符合设计和规范的要求,杆路走向和设置应符合路由复测,设置位应稳固.电杆洞深图坚石电杆洞深图1.2电杆程式是否能满足各种标高和力学要求.直线线路上的杆位是否在线路路由的中心线上,电杆上下垂直,电杆中心线与路由中心线左右偏差一般不应该大于5cm. 角杆应该立在线路转角点内侧：水泥杆内移10～15cm.木杆内移20～30cm .终端杆杆身向拉线侧倾斜10～20cm.光缆线路架设高度和与其他通信缆线、电力线垂直隔距应该符合设计要求,电杆根部加固装置的安装地点是否按设计要求.立杆图2、拉线制作质量检查参与单位：监理单位、施工单位责任单位：施工单位文档输出：2.1 拉线程式的选用：➢空光缆杆路拉线程式的选择,主要应根据杆路负荷、气象条件以及制作拉线用的钢绞线容许的最大拉断力来考虑.一般在轻中负荷区时,线路转角的拉线程式比吊线程式大一级.线路转角大于600时,需装设两条终端拉线<八字拉线>,其程式比光缆吊线程式加大一级.终端杆或分线杆的顶头拉线一般设置7/3.0拉线.➢线路中间杆由于前后线路负荷不均或杆距不等,需装设的拉线程式应与线路张力大一侧吊线程式相同或大一级.➢高桩拉线程式一般与光缆吊线程式相同或大一级.➢抗风、防凌杆拉线程式一般与光缆吊线程式相同.拉线隔装数应该根据工程所处地区的气象条件,轻中负荷区在直线段应每隔500米<10根电杆>左右设置"抗风杆"双方拉线,每隔1000米<20根电杆>左右设置"防凌杆"四方拉线,其位置一般设置在吊线上方的10-20cm,以15cm左右为最佳.➢拉线的埋深应根据拉线程式的大小及土质情况来予以确定.➢拉线程式应与拉线盘及拉线铁柄配套使用,在坚石地段的拉线地锚应采用钢地锚. 拉线的"距/高"比一般取为1,特殊情况下亦不可小于0.75,否则可采用吊板拉线、高桩拉线、墙壁拉线或改用撑杆加固.➢拉线地锚的出土一般为<30士10>cm范围,出土点的偏差不大于5cm.➢墙拉线的拉攀距墙角应不小于25cm,距屋檐不小于40cm,撑杆的距高比应不小于0.5.➢所有拉线的上把及中把均采用夹板法.拉线程式应与拉线盘及拉线铁柄配套使用,具体详见下表：2.2铁柄与拉线盘配套规格表拉线制作图3、吊线架设质量检查参与单位：监理单位、施工单位责任单位：施工单位文档输出：YB/T5004--2001行业标准：吊线的规格程式和架挂线位、吊线夹板距电杆顶的距离是否符合设计要求,一般距杆顶≥50cm,在特殊情况下应≥25cm.吊线夹板在各电杆上的位置宜与地面等距,由于地形限制,当吊线在电杆上的坡度变化大于杆距的20%时,应该加装俯角或仰角辅助装置.3.2 检查杆路上架设第一条吊线时,一般设在杆路沿路的车行道反侧<建筑物侧>.在同一杆路同侧架设两层吊线时,两吊线间距为40cm.当角深在5〜15m时,吊线应该装角杆吊线辅助装置.两条十字交叉吊线高度相差在40cm以内时,需做成十字吊线,吊线在终端杆及角深大于15m的角杆上,应该做终结.相邻杆档的吊线负荷不等或在负荷较大的线路终端杆前一根电杆,应按设计要求做泄力杆,吊线在泄力杆做辅助终结.同层两条吊线在一根电杆上的两侧,做成合手终结.3.3 检查吊线与其他通信线路、广播线路、电力线路交越间距、吊线距地面和其他建筑的间距、吊线接头、吊线终结制作工艺、吊线跨越公路、铁路、村道高度、吊线垂度应符合设计要求.3.4 吊线的加固:➢泻力拉线：对有较大受力不均匀的两档吊线,应在电杆处增做吊线单向假终结.➢对偏转角大于300的角杆,应增做角杆辅助装置.➢吊线坡度变化大于1/10时,吊线应增做角杆仰、俯角辅助装置.➢有关辅助装置原则上按以下方式安装：A.角杆辅助装置采用卡子法.B.电杆仰俯角辅助装置采用另缠法.C.吊线终结及拉线中把、上把采用夹板法.D.拉线式地线采用卡子法.吊线终结双吊线4、光缆敷设质量检查参与单位：监理单位、施工单位责任单位：监理单位4.1 根据光纤衰耗的测试数据,光缆敷设前,应根据杆路实际架设的地形起伏情况,丈量核算包括接头重叠长度,各种必要预留长度在内的光缆敷设总长度,并进行光缆的配盘工作,避免任意砍断尾缆.4.2 根据长途光缆设计规范及本地网光缆设计规范,如果是形成环路的光缆,则先确定一个局站的光缆布放端别,再从这个局站开始,B端向外布放,依次经过其它局站环回时,光缆环回端B端朝向起始站.4.3 光缆配盘:➢根据光缆衰耗的测试数据,按到货单盘光缆长度合理安排使用地段,使光缆接头数量最少,余出光缆最短.配盘时应考虑光缆接头点的施工条件,不要将光缆接头置于地形不好的地段<如长杆档、跨河档及跨路档内>.➢光缆应尽量做到整盘敷设,以减少中间接头.➢靠设备側的第1、2段光缆的长度应尽量大于350m～500m.➢靠设备侧应选用光纤的几何尺寸、数值孔径等参数偏差小、一致性好的光缆.➢光缆在布放前应进行单盘测试〕衰耗、长度〔并做好组织工作,布放时应统一指挥,统一行动.布放中无特殊情况不得随意开断光缆,光缆布放后不要绷得太紧,需预留光缆处应适当预留.➢由于光缆布放牵引长度较长,沿线各点<尤其是拐弯处及交通要道>应有专人监视,并随时保持联络,以便在意外情况发生时采取措施.➢布放时对光缆牵引力应严格控制,不得大于光缆允许张力〕1500N〔.曲率半径不得小于光缆外径的20倍.布放过程中应无扭转、打小圈、浪涌等现象发生.光缆敷设时牵引长度每次不大于1000m,超长时应采用分次牵引的办法.➢光缆布放的过程中及安装后,其所受张力、侧压力时,曲率半径不得超过单盘光缆主要技术性能的相关标准.4.4 本工程的光缆在线路查勘长度的基础上,除按国家规定的损耗外,光缆的各种预留按以往设计要求架空光缆预留：每200m一个小预留进行考虑0.5m.每500m一个大预留进行考虑12m.飞线档两侧前后杆预留各考虑12m.光缆引上预留按每处7m左右考虑.架空光缆接续预留接头每侧预留12m左右.进局光缆预留：小站按10-20m、大站按20-30m考虑光缆预留.4.5 除以上预留以外,光缆特殊地段,如开发地段、以后可能改道地段及特殊要求预留地段等皆应考虑光缆的预留,预留的地点及数量应在图中具体标明.架空光缆的安装要求光缆预留图4.6 合挂光缆要求：➢为节约工程投资和减轻杆路负荷,并结合工程的维护和管理,一条吊线最多挂2-3条光缆.但在3条光缆时,其合挂长度应在500m以下,当超出500米时应采用双吊线,双吊线采用双吊线抱箍平行架设.单条光缆采用25mm挂钩,双条光缆或3条光缆采用35mm或45mm挂钩.同一条光缆应尽量安装在杆路的同一侧.双吊线光缆图4.7 局内光缆的安装要求：➢局内光缆〕电缆进线窗－光分配架或光终端盒〔应布放在走线架或槽道上,用尼龙扎带绑扎牢固并挂上小标志牌.➢局站内的光缆应预留余缆,并应将各预留光缆绑扎成相同大小的圈,选择合理的位置予以固定.➢光缆成端处应将其金属构件接到ODF架的保护地接线端子上,再通过保护地线连接到传输机房的总保护地排上.➢若入局<站>吊线需从铁塔等金属物上引渡的,需用隔电子档将吊线电气断开.5、光缆接续质量检查参与单位：监理单位、施工单位责任单位：监理单位光缆接续是通信光缆工程施工的关键环节,接续及安装的好坏,将直接反映通信传输性能、影响整个工程的最终质量.在光缆接续时应主要以下几个方面：5.1 检查光缆接头盒是否是设计规定的规格型号,应按照供货方提供的安装手册[说明书]要求封袋.光缆接续前,应认真检查接头盒附件种类及数量是否齐全、质量是否符合要求. 5.2 在接头盒内,要求两侧光缆金属构件均不做电气连通,两侧的金属构件相互间也不连通,都做电气断开处理.5.3 光缆接头盒不应安装在公路、河流、建筑物上方.光缆线路的接头位置和光纤接续衰减要求：光缆接头的位置应便于维护.5.4 光纤接续采用熔接法,并按相同线序对接,不得接错,严格按光缆的色谱对应接续.在接头盒内,每侧光缆的余留光纤应各不小于0.8m.余留光纤应有醒目的编号,按#1-#12、#13-#24…顺序盘放在自上而下编号的相应容纤盘内.光纤接头应嵌入盘上的槽内,并固定牢固.中继段内同一根光纤的熔接衰减平均值应不大于0.08db/个<OTDR双向测试,取平均值>,允许5%接头光纤衰减值可大于0.08db,但应小于0.15db.5.5 局内光缆尾纤与设备的连接采用"活接头"方式在法兰盘上连接.活接头连接点的插入衰耗要求为0.5db〕反射衰耗40db〔.6、光缆各种标识的质量检查参与单位：监理单位、施工单位责任单位：施工单位6.1 新建架空光缆吊牌是否准确,间隔是否合理,杆号喷涂规格尺寸是否符合要求,各种跨公路警示标识、标牌、反光板是否符合要求.光缆吊牌图跨公路警示标志图6.2 杆路编号：根据"光传送网工程光缆线路标示规定",在光缆环路上的杆路是以基站与基站为一连续编号,从A端向B端编号.支线光缆路由上的杆路是以主基站端向支线基站端为一连续编号,具体编号格式应符合设计要求.电杆杆号图7、光缆进局、成端质量检查参与单位：监理单位、施工单位、维护单位责任单位：监理单位检查光缆在机房的预留是否符合设计要求,光缆在ODF架或终端盒做终端,光缆内的金属构件、ODF架接地的装置方法,以及防雷接地线的规格、型号是否均符合设计要求.接地线严禁成螺旋形布放.光纤及尾纤预留在ODF架盘纤盒中安装,是否有足够的盘绕半径,要求盘绕自然、圆滑,并稳固、不松动.光纤成端后,光纤端别、序号是否有明显的标志.光缆进局图光缆成端图8、现场收尾8.1杆路自检整治参与单位：监理单位、施工单位责任单位：施工单位检查杆路<杆梢>是否有偏移情况,对于角度较大的吊档<俯角>、顶档<仰角>和转角杆是否设置附助装置,制作工艺是否符合设计要求.光缆的过杆保护、角杆保护、吊线接头处保护、过树竹保护.三线交越保护的设置是否合理,光缆预留、接头预留是否绑扎,接头两端滴水弯的制作设置是否合理.电杆洞和拉线洞是否已经培土,铁附件、引上钢管是否涂防锈漆,引上钢管口是否已经堵塞.中继段光缆OTDR测试双窗口损耗是否符合设计,接头损耗是否符合设计要求.过树竹保护图过杆保护图电杆培土图8.2 场地清理参与单位：监理单位、施工单位责任单位：施工单位施工完成后应督促施工单位对施工场所进行清洁,并把施工垃圾带离施工现场妥善处置,防止留下安全隐患.同时应督促施工单位把剩余材料按要求进行保管或移交.。
通信杆路工程施工
安装时保护管封口应在吊线正下方;中 间应避免接口，必须接口时应避免出现间 隙，装设长度可根据交越电力线宽度和间 距进行计算，其长度应超出电力线线路的 两端各1m以上垂直;
2．避雷线和地线
1需安装避雷线的场合 （2）需安装接地装置的场合 （3）避雷线和接地线的装设
第三章 通信杆路工程施工与监理 Nhomakorabea3.1
通信杆路基本知识
3.2
通信杆路工程施工与监理
3.3
通信杆路工程验收检查
本章内容简介 本章主要介绍通信杆路 的基本知识;施工流程 步骤及监理质量控制 点;
【本章重点难点】 施工流程及监理质 量控制点。
3 1 通信杆路基本知识
架空线路的优点是架设简便;建设周期 短，费用相对较低；缺点是受外力破坏影 响大，不够安全和美观;
图324 水泥电杆避雷线安装
图325 有预留避雷线穿钉的水泥电杆避雷线安装
线路与其他设施的最小水平净距 与其 他建筑物的最小垂直净距以及交越其他电 气设施的最小垂直净距应符合设计要求。
1．架空线路负荷区的划分
2．吊线的固定与接续
当缆线到达终端局站或线路改变敷设 方式（如直埋 过河、管道）时;吊线要进行 终结;
吊线终结的电杆叫终端杆，终端杆的 吊线固定就叫吊线终结。
吊线终结和吊线接续的方法一样;有卡 固法 夹板和另缠3种方法;
3 1.2 电杆的加固和防护
1．电杆加固的场合
在以下情况时;应考试采取电杆加固措 施，以保证架空杆路的稳定和安全;
1角杆 分线杆、终端杆或引上杆;
（2）长杆档、飞线两侧的电杆。
（3）跨越铁路、公路、河流或广场 等障碍物的跨越杆。

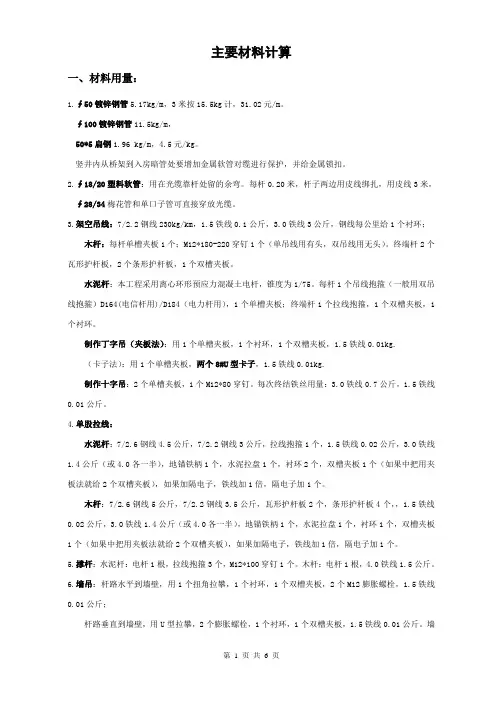

【2014】线路主要材料计算剖析
