滚轧直螺纹钢筋连接接头

2017-07-30

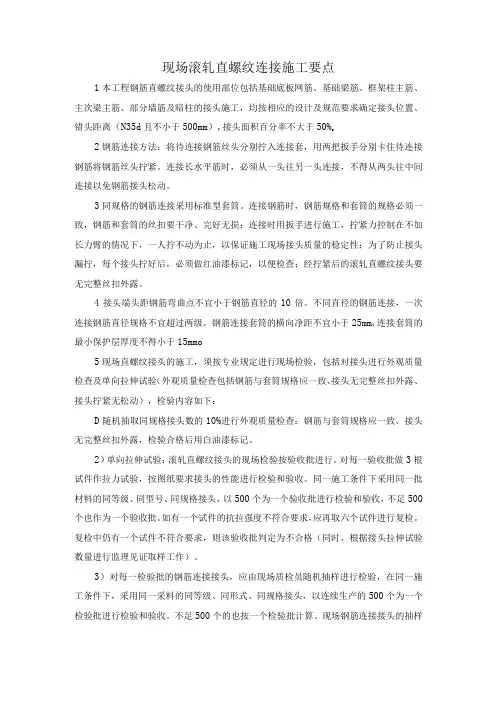

为严格遵守《钢筋机械连接通用技术规程》（JGJ107）、《滚轧直螺纹钢筋连接接头》（JG163-2004）、等技术规范，保证钢筋直螺纹连接质量，确保主体结构安全：1、施工承包单位要规范管理。一是应加强钢筋连接套筒的进场验收把关，认真核对型式检验报告的有效性和套筒的型号、规格，重点检查套筒的外观质量、外形尺寸、螺纹尺寸和长度及外径必须符合规范要求，并做好相应的进场验收和抽样检查记录；二是进一步提高现场丝头加工质量，在丝头加工时应对每种规格的丝头螺纹进行外观质量、螺纹长度、螺纹尺寸自检，做好检验记录，已检验合格的丝头螺纹应用塑料保护帽或拧上连接套筒加以保护，防止装卸时损坏，并按规格分类堆放整齐；三是提高钢筋连接施工质量，连接钢筋时应采用工作扳手进行旋拧，钢筋接头拧紧后应采用力矩扳手进行拧紧力矩值检查并做记录；四是严格接头的现场检验与验收，其每个工序检验结果合格后，方可进行下一道工序

钢筋丝头加工及检验

钢筋下料时不宜用热加工方法切断；钢筋端面宜平整并于钢筋轴线垂直。钢筋头部螺纹均在专用设备上加工（该设备轧轮应与套筒牙矩配偶）。热轧带肋钢筋的端头滚压螺纹采用剥肋滚轧法加工。先用飞刀剥掉钢筋表面的肋，然后进行滚轧，剥肋和滚轧一次进刀完成。加工钢筋丝头加工应采用水溶性润滑液，不得使用油性润滑液，严禁在无润滑液情况下操作设备加工螺纹。操作人员必须对每一个加工完毕的钢筋端头螺纹进行外观质量检查，看有无损坏和锈蚀。标准型接头丝

头有效螺纹长度应不小于1/2连接套筒长度，允许误差为+2p，其他连接形式应符合产品设计要求。经检验合格的端头螺纹应加以保护，戴上保护帽或拧上连接套筒，并按规格分类堆放整齐。

1）、连接套筒

连接套筒宜选用45号优质碳素结构钢材制造或其他经形式检验确认符合要求的钢材，供货单位必须提供产品合格证、型检报告等质量保证书文件。套筒内不得混入杂物。

2）、丝头加工

a钢筋下料时不许用热加工方法切断；钢筋端面需平整并与钢筋轴线垂直；不得有马蹄形或扭曲；钢筋端部不得有弯曲；出现弯曲时必须调直。

b 直径28mm钢筋套筒丝头有效螺纹长度不小于1/2连接套筒长度即32.5mm，允许误差为+2P即两口丝(长度为6�L)。直径22mm钢筋套筒丝头有效螺纹长度不小于1/2连接套筒长度即27.5mm，允许误差为+2P即两口丝(长度为5�L)。

c丝头加工时使用水性润滑液，不得使用油性润滑液。

d丝头中径应符合设计规定。直径28mm钢筋套筒为26.5mm，牙型角为75度；直径22mm钢筋套筒为20.5mm，牙型角为75度。

e丝头有效螺纹中径的圆柱度（每个螺纹的中径）误差不得超过0.2mm。

f标准型接头丝头有效螺纹长度应不小于1/2连接套筒长度，允许误差为+2p，其他连接形式应符合产品设计要求；

g丝头加工完毕经检验合格后，立即带上丝头保护帽或拧上连接套筒，防止装卸钢筋时损坏丝头。

3）、钢筋连接施工

a在进行钢筋连接时，钢筋规格必须与连接套筒规格一致，并保证丝头和连接套筒内螺纹干净、完好无损。

b钢筋连接时用工作板手将丝头在套筒中央位置顶紧。

c连接钢筋直径为22mm，钢筋接头拧紧后用力矩板手按不小第一文库网于230（N.m）的拧紧力矩值检查，并加以标记；连接钢筋直径为28mm，钢筋接头拧紧后用力矩板手按不小于300（N.m）的拧紧力矩值检查，并加以标记。

4）、质量要求

a连接套筒

①外观质量：螺纹牙型必须饱满，连接套筒表面不得有裂纹，表面积内螺纹不得有严重的锈蚀及其他肉眼可见的缺陷。

②内螺纹尺寸的检验：用专用的螺纹塞规检验，其塞规应能顺利旋入，塞止规旋入长度不得超过3p即三口丝。

b丝头

①外观质量：丝头质量不得有影响接头性能的损坏及锈蚀。

②外形质量：直径28mm钢筋丝头有效螺纹数量不得少于设计值11个；牙顶宽度大于0.3p即0.3口丝的不完整螺纹累计长度不得超过两个螺纹周长；直径22mm钢筋丝头有效螺纹数量不得少于设计值11个；牙顶宽度大于0.3p即0.3口丝的不完整螺纹累计长度不得超过两个

螺纹周长；标准型接头的丝头有效螺纹长度不小于1/2连接套筒长度即直径

28mm钢筋32.5mm，直径22mm钢筋27.5mm且允许误差为+2p即两口丝；

③丝头尺寸的检验：用专用的螺纹环规检验，其环通规应能顺利地旋入，环止规旋入长度不得超过3p即三口丝。

c钢筋连接接头

①钢筋连接完毕后，标准型接头连接套筒须有外露有效螺纹，且连接套筒单边外露有效螺纹不得超过+2p即两口丝。

②钢筋连接完毕后，拧紧力矩值直径22mm钢筋为不小于230（N.m），直径

28mm钢筋为不小于300（N.m）

d钢筋连接接头力学性能

钢筋连接接头现场拉伸试验符合JGJ-107的有关规定。

5）、丝头现场检验

a丝头的尺寸及外观质量符合前面交底关于质量的要求

b加工的丝头应逐个进行检验，不合格的丝头切去重新加工。

c自检合格的丝头，有现场质检员随机抽样进行检验。以一个工作班加工的丝头为一个检验批。随机抽检10%，且不少于10个。

d现场丝头的抽检合格率不小于95%。当抽检合格率小于95%时，另抽取同样数量的丝头重新检验。当两次的总合格率不小于95%时，该批产品合格。若合格率仍小于95%时，则对全部丝头进行逐个检验，合格者方可使用。

6）、钢筋连接接头外观质量及拧紧力矩

a钢筋连接接头的外观质量在施工时逐个自检，不符合要求的钢筋连接接头及时调整或采取其他有效的连接措施。

b外观质量自检合格的钢筋连接接头，由现场质检员随机抽样进行检验。同一施工条件下采用同一材料的同等级同型式同规格接头，以连续生产500个为一个检验批进行检验和验收，不足500个的也按一个检验批计算。

c对每一检验批的钢筋连接接头，于正在施工的工程结构中随机抽取15%。且不得少于75个接头，检验其外观质量及拧紧力矩。

e现场钢筋连接接头的抽检合格率不小于95%。当抽检合格率小于95%时，另抽取同样数量的接头进行检验。当两次的总合格率不小于95%时，该批接头合格。若合格率仍小于95%时，则对全部接头进行逐个检验。在检验出的不合格
