电力电子技术问答题大全
电力电子技术
一、如图所示，试画出负载R d上的电压波形(不考虑管子的导通压降)。
（题一图）解：由上述电路图和U2，Ug的波形图可知，因T是一个半控型器件——晶闸管，当Ug是高电平时晶闸管T导通，一直到U2变为负电平时晶闸管截止，与二极管类似，Rd电压波形图如下：二、GTO和普通晶闸管同为PNPN结构，为什么GTO能够自关断，而普通晶闸管不能？答：GTO能够自动关断，而普通晶闸管不能自动关断的原因是：GTO的导通过程与普通的晶闸管是一样的，有同样的正反馈过程，只不过导通时饱和程度不深。
其中不同的是，在关断时，给门极加负脉冲，即从门极抽出电流，则晶体管V2的济济电流Ib2减小，使Ik和IC2减小，IC2减小又使IA和IC1减小，又进一步减小V2的基极电流，如此形成强烈的正反馈。
当两个晶体管发射极电流IA和IK的减小使a1+a2<1时，器件退出饱和而关断。
三、与GTR相比功率MOS管有何优缺点?答：与GTR相比功率MOS管的优缺点有是：功率MOS的显著特点第一个是驱动电路简单，需要的驱动功率小。
第二个显著特点是开关速度快，工作频率高，它的热稳定性优于GTR。
其缺点有：电流容量小，耐压低，一般只适用于功率不超过10KV的电力装置。
四、电力电子器件的缓冲电路的作用是什么？关断缓冲与开通缓冲在电路形式上有何区别，各自的功能是什么？答：电力电子器件的缓冲电路的作用是抑制电力电子器件的内因过电压，du/dt或者古流和di/dt,减小器器件的开关损耗。
关断缓冲与开通缓冲在电路上的形式区别有：关断缓冲电路是由电阻和二极管并联再和电容串联所构成，开通缓冲电路是由电阻和二极管串联再和电感并联所构成。
其各自的功能是：关断缓冲电路又称为du/dt抑制电路，用于吸收器件的关断过电压和换相过电压，抑制du/dt,减小关断损耗。
开通缓冲电路又称为di/dt抑制电路，用于抑制器件开通时的电流过冲和di/dt,减小器件的开通损耗。
五、有一开关频率为50kHz的库克变换电路，假设输出端电容足够大，使输出电压保持恒定，并且元件的功率损耗可忽略，若输入电压U d=10V，输出电压U0调节为5V不变。
电力电子技术试题及答案
电力电子技术试题及答案一、单项选择题（每题2分，共20分）1. 电力电子技术主要研究的是（）。
A. 电力系统的运行与控制B. 电力系统的规划与设计C. 电力电子器件及其应用D. 电力系统的保护与自动化答案：C2. 下列哪个不是电力电子技术中常用的电力电子器件？（）A. 晶闸管B. 绝缘栅双极晶体管C. 继电器D. 功率场效应晶体管答案：C3. 电力电子变换器的主要功能是（）。
A. 功率放大B. 电压变换C. 电流变换D. 以上都是答案：D4. 电力电子技术在以下哪个领域应用最为广泛？（）A. 通信技术B. 电力系统C. 计算机技术D. 机械制造答案：B5. 晶闸管的导通条件是（）。
A. 阳极电压高于阴极电压B. 门极电压高于阳极电压C. 阳极电流大于阴极电流D. 门极电流大于零答案：D二、多项选择题（每题3分，共15分）1. 电力电子技术在以下哪些领域有应用？（）A. 电力系统B. 交通系统C. 工业自动化D. 家用电器答案：ABCD2. 电力电子变换器可以实现以下哪些功能？（）A. 交直流转换B. 直流电压变换C. 交流电压变换D. 功率因数校正答案：ABCD3. 下列哪些是电力电子技术中常用的控制方式？（）A. 脉宽调制B. 脉冲频率调制C. 恒压控制D. 恒流控制答案：ABD三、填空题（每题2分，共10分）1. 电力电子技术中，______是一种常用的交流-直流变换器。
答案：整流器2. 电力电子器件的开关特性决定了其在______电路中的应用。
答案：开关电源3. 电力电子技术在______领域可以实现能量的高效转换。
答案：新能源4. 电力电子变换器的输出电压与输入电压之间的关系可以通过______实现控制。
答案：调制技术5. 电力电子技术在______系统中可以实现对电机的精确控制。
答案：伺服驱动四、简答题（每题5分，共20分）1. 简述电力电子技术在电力系统中的应用。
答案：电力电子技术在电力系统中的应用主要包括电力系统的稳定控制、电能质量的改善、电力系统的自动化管理、以及电力系统的保护等。
电力电子技术简答题汇总
电力电子技术简答题汇总标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-电力电子简答题汇总问题1：电力电子器件是如何定义和分类的？答：电力电子器件是指可直接用于处理电能的主电路中，实现电能变换或控制的电子器件。
电力电子器件的分类：按照器件能够被控制的程度分类：半控型、全控型、不控型按照驱动电路信号的性质分类：电流驱动型、电压驱动型按照内部导电机理：单极型、双极型、复合型根据驱动电路加在电力电子器件控制端和公共端之间有效信号的波形，可分为脉冲触发型和电平控制型。
问题2：同处理信息的电子器件相比，电力电子器件的特点是什么？解答：①能处理电功率的大小，即承受电压和电流的能力，是最重要的参数。
其处理电功率的能力大多都远大于处理信息的电子器件。
②电力电子器件一般都工作在开关状态。
③由信息电子电路来控制,需要驱动电路。
问题3：使晶闸管导通的条件是什么？解答：两个条件缺一不可：（1）晶闸管阳极与阴极之间施加正向阳极电压。
（2）晶闸管门极和阴极之间必须加上适当的正向脉冲电压和电流。
问题4：维持晶闸管导通的条件是什么怎样才能使晶闸管由导通变为关断？解答：维持晶闸管导通的条件是流过晶闸管的电流大于维持电流。
欲使之关断，只需将流过晶间管的电流减小到其维持电流以下，可采用阳极电压反向、减小阳极电压或增大回路阻抗等方式。
问题5：GTO和普通晶闸管同为PNPN结构，为什么GTO 能够自关断，而普通晶闸管不能？解答：GTO能够通过门极关断的原因是其与普通晶闸管有如下区别：设计α2较大，使晶体管V2控制灵敏，易于关断GTO。
导通时α1+α2更接近1，导通时接近临界饱和，有利门极控制关断，但导通时管压降增大。
多元集成结构，使得P2基区横向电阻很小，能从门极抽出较大电流。
问题6：试说明IGBT、GTR、GTO和电力MOSFET各自的优缺点。
解答：GTR的容量中等，工作频率一般在10kHz以下，所需驱动功率较大，耐压高，电流大，开关特性好，。
电力电子技术试题20套及答案
1.考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。
2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。
当器件的工作频率较高时，_________损耗会成为主要的损耗。
3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。
在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制。
4、面积等效原理指的是，_________相等而_______不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，应用最为广泛的是___________。
6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。
7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。
8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。
(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；(3) t2~t3时间段内，电流的通路为_______；(4) t3~t4时间段内，电流的通路为_______；(5) t4~t5时间段内，电流的通路为_______；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。
电力电子技术简答题汇总

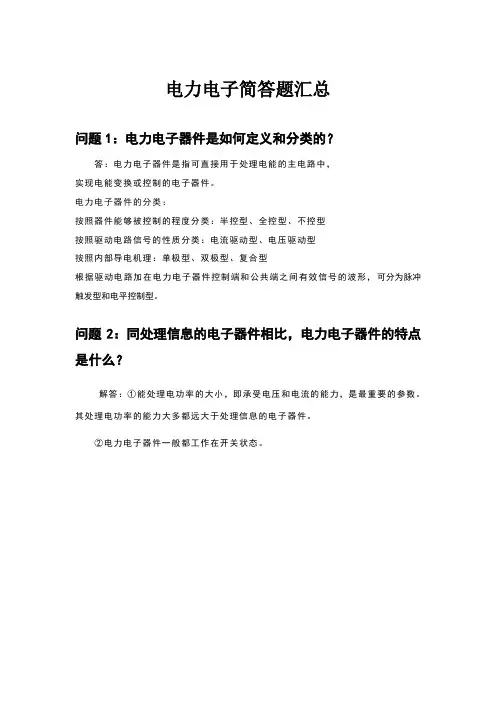

电力电子简答题汇总问题1：电力电子器件是如何定义和分类的？答：电力电子器件是指可直接用于处理电能的主电路中，实现电能变换或控制的电子器件。
电力电子器件的分类：按照器件能够被控制的程度分类：半控型、全控型、不控型按照驱动电路信号的性质分类：电流驱动型、电压驱动型按照内部导电机理：单极型、双极型、复合型根据驱动电路加在电力电子器件控制端和公共端之间有效信号的波形，可分为脉冲触发型和电平控制型。
问题2：同处理信息的电子器件相比，电力电子器件的特点是什么？解答：①能处理电功率的大小，即承受电压和电流的能力，是最重要的参数。
其处理电功率的能力大多都远大于处理信息的电子器件。
②电力电子器件一般都工作在开关状态。
③由信息电子电路来控制,需要驱动电路。
问题3：使晶闸管导通的条件是什么？解答：两个条件缺一不可：（1）晶闸管阳极与阴极之间施加正向阳极电压。
（2）晶闸管门极和阴极之间必须加上适当的正向脉冲电压和电流。
问题4：维持晶闸管导通的条件是什么怎样才能使晶闸管由导通变为关断？解答：维持晶闸管导通的条件是流过晶闸管的电流大于维持电流。
欲使之关断，只需将流过晶间管的电流减小到其维持电流以下，可采用阳极电压反向、减小阳极电压或增大回路阻抗等方式。
问题5：GTO和普通晶闸管同为PNPN结构，为什么GTO能够自关断，而普通晶闸管不能？解答：GTO能够通过门极关断的原因是其与普通晶闸管有如下区别：设计α2较大，使晶体管V2控制灵敏，易于关断GTO。
导通时α1+α2更接近1，导通时接近临界饱和，有利门极控制关断，但导通时管压降增大。
多元集成结构，使得P2基区横向电阻很小，能从门极抽出较大电流。
问题6：试说明IGBT、GTR、GTO和电力MOSFET各自的优缺点。
解答：GTR的容量中等，工作频率一般在10kHz以下，所需驱动功率较大，耐压高，电流大，开关特性好，。
GTO：容量大，但驱动复杂，速度低，电流关断增益很小，功耗达，效率较低。
电力电子技术复习题解答
五、计算题 1、单相交流调压电路供电给电阻负载，在α =00时输出功率为最大值，试
求功率为最大输出功率的50％时的控制角α 。
解：α =00时的输出电压最大，为
此时负载电流最大，为
故输出最大功率为
为实现要求输出功率为最大功率的50%，则应有:
又因 故 α =900
2、一单相交流调压电路供电给电阻负载，在α =00时输出功率为最大值， 试求功率为最大输出功率的80％时的控制角α 。 解：α =00时的输出电压U0为最大，即为电源电压U1 此时负载电流为最大值，即
相控制，简称移相。
12、什麽叫移相范围？ 答：在可控整流电路中，将整流输出电压平均值从最大值调到零时，控制角
α 的变化范围，称之为移相范围。
13、什麽叫整流？什麽叫逆变？ 答：将交流变换为直流，称之为整流；而将直流变换为交流，称之为逆变， 其中将直流变换为交流送回电网，称为有源逆变，而将直流变换为交流
7、在可控整流电路中，续流二极管的作用是什麽？ 答：（1）消除整流输出电压的负值部分，扩大移相范围； （2）消除失控现象，使电路正常工作。 8、什麽叫晶闸管导通角？ 答：一个周期内晶闸管导通的电角度，称为晶闸管导通角Θ 。 9、在三相桥式全控整流电路中，六个晶闸管的顺序如何？每个晶闸管导通 角度为多少？为什麽要采用双窄脉冲或宽脉冲触发？ 答：在三相全控桥整流电路中，六个晶闸管的导通顺序是：T1、T2、T3、T4、 T5、T6，每个晶闸管导通1200。因为三相全控桥整流电路要求共阴极组 和共阳极组各有一个晶闸管同时导通才能形成电流回路，为了保证起
因此最大输出功率为
输出功率为最大输出功率的80%时,有: 可见有： 又因 故
解得
α =60.540
(完整版)电力电子技术简答题
2、什么叫逆变失败？逆变失败的原因是什么？答：晶闸管变流器在逆变运行时，一旦不能正常换相，外接的直流电源就会通过晶闸管电路形成短路，或者使变流器输出的平均电压和直流电动势变成顺向串联，形成很大的短路电流，这种情况叫逆变失败，或叫逆变颠覆。
造成逆变失败的原因主要有：（2分）触发电路工作不可靠。
例如脉冲丢失、脉冲延迟等。
晶闸管本身性能不好。
在应该阻断期间管子失去阻断能力，或在应该导通时不能导通。
交流电源故障。
例如突然断电、缺相或电压过低等。
估计不足，使换相的裕量时间小于晶闸管的关断时间。
换相的裕量角过小。
主要是对换相重叠角逆变失败后果会在逆变桥与逆变电源之间产生强大的环流，损坏开关器件（4分）防止逆变失败采用最小逆变角βmin防止逆变失败、晶闸管实现导通的条件是什么？关断的条件及如何实现关断？答：在晶闸管阳极——阴极之间加正向电压，门极也加正向电压，产生足够的门极电流Ig，则晶闸管导通，其导通过程叫触发。
关断条件：使流过晶闸管的阳极电流小于维持电流。
（3分）实现关断的方式：1>减小阳极电压。
2>增大负载阻抗。
3>加反向电压。
3、为什么半控桥的负载侧并有续流管的电路不能实现有源逆变？（5分）答：由逆变可知，晶闸管半控桥式电路及具有续流二极管电路，它们不能输出负电压Ud固不能实现有源逆变。
（5分）2、电压型逆变电路的主要特点是什么？（8分）(1) 直流侧为电压源或并联大电容，直流侧电压基本无脉动；（2分）(2) 输出电压为矩形波，输出电流因负载阻抗不同而不同；（3分）(3) 阻感负载时需提供无功。
为了给交流侧向直流侧反馈的无功提供通道，逆变桥各臂并联反馈二极管。
（3分）3、逆变电路必须具备什么条件才能进行逆变工作？答：逆变电路必须同时具备下述两个条件才能产生有源逆变：（1）变流电路直流侧应具有能提供逆变能量的直流电源电势Ed，其极性应与晶闸管的导电电流方向一致。
（3分）（2）变流电路输出的直流平均电压Ud的极性必须为负（相对于整流时定义的极性），以保证与直流电源电势Ed构成同极性相连，且满足Ud<Ed。
(完整word版)电力电子技术经典试题.docx
1.什么是电力电子技术？答：应用于电力领域的、使用电力电子器件对电能进行变换和控制的技术。
是一门与电子、控制和电力紧密相关的边缘学科。
2.说“电力电子技术的核心技术是变流技术”对吗？答：对。
3.模拟电子技术和数字电子技术也是电力电子技术吗？答：不是。
4.举几例日常生活中应用电力电子技术的装置。
答：电动自行车的充电器，手机充电器，电警棍等。
5.简答“开关电源”和“线性电源”的主要优缺点。
答：开关电源：优点：体积小、重量轻、效率高、自身抗干扰性强、输入和输出的电压范围宽、可模块化。
缺点：由于开关工作模式和高频工作状态，对周围设备有一定的干扰。
需要良好的屏蔽及接地。
线性电源：优点：电源技术很成熟，可以达到很高的稳定度，波纹也很小，而且没有开关电源具有的噪声干扰。
缺点：是需要庞大而笨重的变压器，所需的滤波电容的体积和重量也相当大，效率低。
将逐步被开关电源所取代。
6.解释：不可控器件 ( 说明导通和关断的条件 ) 、半控型器件、全控型器件，并举出代表性器件的名称。
答：不可控器件：不用控制信号来控制其通、断。
导通和关断取决于其在主电路中承受电压的方向和大小。
典型器件：电力二极管导通条件：正向偏置，即承受正向电压，且正向电压＞阀值电压。
关断条件：反向偏置，即承受反向电压。
半控型器件：用控制信号来控制其导通，一旦导通门极就失去控制作用。
关断取决于其在主电路中承受的电压、电流的方向和大小。
典型器件：晶闸管1全控型器件：导通和关断均由电路的触发控制信号驱动（驱动状态需保持）。
典型器件： GTR、IGBT、 POWER MOSFET。
7.如图示的二极管伏安特性曲线，示意性地在坐标曲线上标注二极管的参数“反向击穿电压 UB”、“门槛电压 UTO”、“正向导通电流 IF ”及其对应的“正向压降 UF”、“反向漏电流”。
答：8.教科书 P42：第 4 题图中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为 Im，写出各波形的电流平均值 I d1、I d2、I d3与电流有效值 I 1、I 2、I 3的计算表达式(不必计算出结果)。
电力电子简答题
1.晶闸管导通和关断的条件是什么？晶闸管可否作线性放大器使用？为什么？答：晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：u AK>0且u GK>0。
晶闸管关断的条件是：利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
晶闸管不能作线性放大器使用，MOS管，在开通的一小段门极电压范围内事线性放大的，但是不稳定，因为MOS管会受到工作温度的影响，导致门极电压导通特性的微小变化，这种变化很少有人来设计反馈电路来抑制。
2.在有源逆变的整流系统中，逆变颠覆（失败）的原因是什么？答：（1）定义：逆变运行时，一旦发生换流失败，外接的直流电源就会通过晶闸管电路形成短路，或者使变流器的输出平均电压和直流电动势变为顺向串联，由于逆变电路内阻很小，形成很大的短路电流，称为逆变失败或逆变颠覆。
（2）防止逆变失败的方法：采用精确可靠的触发电路；使用性能良好的晶闸管；保证交流电源的质量；留出充足的换向裕量角β等。
（3）逆变颠覆（失败）的原因：课本P85 对应第2题3.谐振开关逆变技术的主要思想是什么？P187答：主要解决电路中的开关损耗和开关噪声问题，使开关频率可以大幅度提高。
通过在开关过程前后引入谐振，使开关开通前电压线降到零，关断前电流先降到零，就可以消除开关过程中电压、电流的重叠，降低他们的变化率，从而大大减小甚至消除开关损耗。
同时，谐振过程限制了开关过程中的电压和电流的变化率，这使得开关噪声也明显减小。
4.简述现代电力电子技术主要研究的内容及其应用领域。
答：现代电力电子技术主要研究的内容：（1）电力电子器件，例如IGBT，电力MOSFET等；（2）电力电子电路，例如AC/DC，DC/DC，AC/AC，DC/AC 等。
应用领域：电力电子技术的应用范围十分广泛，它不仅用于一般工业，也广泛应用于交通运输、电力系统、通信系统、计算机系统、新能源系统等，在照明、空调等家用电器及其他领域中也有着广泛的应用。
电力电子技术试题库(附答案)
电力电子技术试题库（附答案）一、判断题（共100题，每题1分，共100分）1.触发脉冲具有一定的脉宽，前沿要陡。
（）A、正确B、错误正确答案：A2.有源逆变装置是把逆变后的交流能量送回电网。
（）A、正确B、错误正确答案：A3.在DC/DC变换电路中，可以采用电网换流方法。
（）A、正确B、错误正确答案：B4.单结晶体管触发电路结构简单、抗干扰能力强和运行可靠。
（）A、正确B、错误正确答案：A5.双向晶闸管的额定电流的定义与普通晶闸管不一样，双向晶闸管的额定电流是用电流有效值来表示的。
（）A、正确B、错误正确答案：A6.电流的波形系数是电流的有效值与平均值之比。
（）A、正确B、错误正确答案：A7.快速熔断器必须与其它过电流保护措施同时使用。
（）A、正确B、错误正确答案：A8.单相半波可控整流电路带电阻负载时的移相范围为0.5π。
（）A、正确B、错误正确答案：B9.直流变换电路输出的电压都小于输入电压。
（）A、正确B、错误正确答案：B10.单相半波可控整流电路带电阻负载时输出电压平均值的最大值为U2。
（）A、正确B、错误正确答案：B11.有源逆变器是将直流电能转换为交流电能馈送回电网的逆变电路。
（）A、正确B、错误正确答案：A12.两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。
（）A、正确B、错误正确答案：A13.在GTO、GTR、IGBT与MOSFET中，开关速度最快的是MOSFET，单管输出功率最大的是GTO，应用最为广泛的是IGBT。
（）A、正确B、错误正确答案：A14.触发脉冲必须具有足够的功率。
（）A、正确B、错误正确答案：A15.在三相半波可控整流电路中，晶闸管承受的最大反压为2倍相电压U2。
（）A、正确B、错误正确答案：B16.三相半波可控整流电路也必需要采用双窄脉冲触发。
（）A、正确B、错误正确答案：B17.降压斩波电路斩波开关关断时，电感充电。
(完整版)电力电子技术试题库
一、填空题（29分）1、双向晶闸管的触发方式有：I+ 触发：第一阳极T1接 正 电压，第二阳极T 2接 负 电压；门极G 接正 电压，T2接 负 电压。
I- 触发：第一阳极T1接 正 电压，第二阳极T2接 负 电压；门极G 接 负 电压，T2接 正 电压。
Ⅲ+触发：第一阳极T1接 负电压，第二阳极T2接正 电压；门极G 接正电压，T2接 负 电压。
Ⅲ-触发：第一阳极T1接 负电压，第二阳极T2接 正电压；门极G 接 负电压，T2接 正 电压。
2、由晶闸管构成的逆变器换流方式有 负载 换流和 强迫（脉冲）换流。
3、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为 有源 逆变器与 无源 逆变器两大类。
4、有一晶闸管的型号为KK200－9，请说明KK 快速晶闸管 ； 200表示表示 200A ，9表示 900V 。
5、单结晶体管产生的触发脉冲是 尖脉冲 脉冲；主要用于驱动 小 功率的晶闸管；锯齿波同步触发电路产生的脉冲为 强触发脉冲 脉冲；可以触发 大 功率的晶闸管。
6、一个单相全控桥式整流电路，交流电压有效值为220V ，流过晶闸管的大电流有效值为15A ，则这个电路中晶闸管的额定电压可选为V 2202)25.1(倍-；晶闸管的额定电流可选为A 57.115)35.1(倍-。
二、判断题（２0分）对打（√），错打（×）1、两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。
（ √ ）2、逆变失败，是因主电路元件出现损坏，触发脉冲丢失，电源缺相，或是逆变角太小造成的。
（ √ ）3、 变流装置其功率因数的高低与电路负载阻抗的性质，无直接关系。
（ √ ）4、并联与串联谐振式逆变器属于负载换流方式，无需专门换流关断电路。
（ √ ）5、触发普通晶闸管的触发脉冲，也能触发可关断晶闸管。
（ × ）6、三相半波可控整流电路，不需要用大于60º小于120º的宽脉冲触发，也不需要相隔60º的双脉冲触发，只用符合要求的相隔120º的三组脉冲触发就能正常工作。
电力电子技术习题及参考答案
电力电子技术习题及参考答案一、单选题（共25题，每题1分，共25分）1.降压斩波电路中，已知电源电压Ud=16V，负载电压Uo=12V，斩波周期T=4ms，则开通时Ton=（）A、3msB、2msC、4msD、1ms正确答案：A2.晶闸管的伏安特性是指()A、门极电压与门极电流的关系B、阳极电压与阳极电流的关系C、门极电压与阳极电流的关系D、阳极电压与门极电流的关系正确答案：B3.可实现有源逆变的电路为（）。
A、单相半控桥整流电路B、单相全控桥接续流二极管电路C、三相半波可控整流电路D、三相半控桥整流桥电路正确答案：C4.在单相桥式全控整流电路中，大电感负载时，控制角α的有效移相范围是（）。
A、90°～180°B、0°～180°C、0°～90°正确答案：C5.采用多重化电压源型逆变器的目的，主要是为()。
A、减小输出功率B、减小输出谐波C、减小输出幅值D、增大输出幅值正确答案：B6.单相全控桥式整流电路大电感性负载中，控制角的最大移相范围是（）A、90°B、150°C、180°D、120°正确答案：A7.具有自关断能力的电力半导体器件称为（）A、不控型器件B、全控型器件C、半控型器件D、触发型器件正确答案：B8.电阻性负载三相半波可控整流电路中，控制角的范围是（）。
A、0°～120°B、0°～150°C、30°～150°D、15°～125°正确答案：B9.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（）A、150°B、90°C、120°D、180°正确答案：D10.单相全控桥式整流大电感负载电路中，控制角α的移相范围是（）A、90度-180度B、0度-90度C、0度D、180度-360度正确答案：B11.在晶闸管应用电路中，为了防止误触发，应使干扰信号的幅值限制在（）A、可靠触发区B、不触发区C、安全工作区D、不可靠触发区正确答案：B12.IGBT属于（）控制型元件。
电力电子技术习题与参考答案
电力电子技术习题与参考答案一、单选题（共25题，每题1分，共25分）1.三相桥式全控整流电路，电阻性负载时的移相范围为（）度。
A、0～120B、0～90C、0～180D、0～150正确答案：A2.电阻性负载三相半波可控整流电路中，控制角的范围是（）。
A、0°～150°B、0°～120°C、15°～125°D、30°～150°正确答案：A3.电力电子器件一般工作在（）状态A、开关B、放大C、开关和放大D、其他正确答案：A4.目前，在中小型变频器中普遍采用的电力电子器件是（）。
A、SCRB、GTOC、MOSFETD、IGBT正确答案：D5.在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差（）度。
A、180度B、60度C、120度D、360度正确答案：A6.为了防止逆变失败，最小逆变角限制为（），单位为度。
A、40～45B、20～25C、10～15D、30～35正确答案：D7.三相全控桥式变流电路工作于有源逆变状态的条件是()A、α=л/4B、α＜л/2C、α＞л/2D、α=л/3正确答案：C8.可实现有源逆变的电路为（）。
A、单相半控桥整流电路B、三相半控桥整流桥电路C、单相全控桥接续流二极管电路D、三相半波可控整流电路正确答案：D9.三相半波可控整流电路的自然换相点是（）A、比三相不控整流电路的自然换相点滞后60°B、本相相电压与相邻电压正半周的交点处C、交流相电压的过零点D、比三相不控整流电路的自然换相点超前30°正确答案：B10.α为（）度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。
A、120度，B、60度C、0度D、30度正确答案：D11.具有自关断能力的电力半导体器件称为()A、不控型器件B、半控型器件C、全控型器件D、触发型器件正确答案：C12.电阻性负载三相半波可控整流电路中，控制角的范围是（）A、15°～125°B、30°～150C、0°～150°D、0°～120°正确答案：C13.在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区内的信号是（）A、触发电压信号B、触发电流信号C、干扰信号和触发信号D、干扰信号正确答案：D14.三相桥式全控整流电路，大电感负载，当α＝（）时整流平均电压Ud=0。
电力电子技术题库含参考答案
电力电子技术题库含参考答案一、单选题（共30题，每题1分，共30分）1、下面选项中属于晶闸管派生器件的是（）。
A、电力场效应晶体管B、绝缘栅双极晶体管C、门极可关断晶闸管D、电力晶体管正确答案：C2、带中心抽头变压器的逆变电路,变压器匝比为( )时，uo和io波形及幅值与全桥逆变电路完全相同。
A、1:2:1B、1:1:2C、3:1:1D、1:1:1正确答案：D3、单相半波可控制整流电路阻感负载需要（）续流。
A、晶闸管B、二极管C、GTRD、IGBT正确答案：B4、（）不属于换流技术。
A、整流B、电力电子器件制造C、逆变D、斩波正确答案：B5、单相桥式全控整流阻感性负载电路中，控制角α的最大移相范围是( )。
A、0º-180°B、0º-150°C、0º-120°D、0º-90°正确答案：D6、电压型逆变电路输出的电流波形为（）。
A、因负载不同而不同B、锯齿波C、正弦波D、矩形波正确答案：A7、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )A、0º-150°B、0º-180°C、0º-120°D、0º-90°正确答案：B8、目前所用的电力电子器件均由（）制成，故也称电力半导体器件。
A、绝缘体B、金属C、半导体D、导体正确答案：C9、采用调制法得到PWM波形，把希望输出的波形作为（）。
A、载波B、锯齿波C、调制信号D、正玄波正确答案：C10、斩波电路中，输出电压高于输入电压的电路称为（）。
A、降压斩波B、升压斩波C、升降压斩波D、CUK斩波正确答案：B11、晶闸管额定电压一般取正常工作时晶闸管所承受峰电压的( )。
A、3～4倍B、4～5倍C、2～3倍D、1～2倍正确答案：C12、与单相全波可控整流电路功能相同的电路是（）。
A、斩波电路B、单相半波可控整流电路C、三相桥式整流电路D、单相桥式整流电路正确答案：D13、逆导晶闸管是将（）反并联在同一管芯上的功率集成器件。
电力电子技术问答题
晶闸管两端并联R、C吸收回路的主要作用有哪些？答：吸收晶闸管瞬间过电压，限制电流上升率，减少开关损耗。
晶闸管的正常导通条件是什么？晶闸管的关断条件是什么？如何实现？答：当晶闸管阳极上加有正向电压的同时，在门极上施加适当的触发电压，晶闸管就正常导通；当晶闸管的阳极电流小于维持电流时，就关断。
只要让加在晶闸管两端的阳极电压减小到零或让其反向，就可以让晶闸管关断。
什么是逆变失败？逆变失败的原因是什么？答：逆变失败是指逆变运行时，一旦发生换相失败，外接的直流电源就会通过晶闸管电路形成短路，或者使变流器的输出平均电压和直流电动势变成顺向串联，由于逆变电路的内阻很小，就会形成很大的短路电流。
逆变失败的原因：触发电路不可靠，不能适时、准确地给各晶闸管分配脉冲；晶闸管发生故障；交流电源缺相或突然消失；换相的裕量角不足。
电力电子装置高频化的意义是什么？如何解决由高频化带来的开关损耗问题？答：高频化可以有效降低装置的体积和重量，使装置向小型化、轻量化方向发展。
可以使用软开关技术解决高频化带来的开关损耗问题。
根据对输出电压平均值进行控制的方法不同，直流斩波电路有三种控制方式，分别为脉冲宽度调制、频率调制、混合型调制PWM逆变电路的控制方法主要有计算法、调制法、跟踪控制法使变流器工作在有源逆变状态的条件是什么？答：要有极性与晶闸管导通方向一致的直流电动势，且满足|Ud|<|Ed|；触发延迟角a>900什么叫软开关技术？为什么要使用软开关技术？答：软开关技术是指应用谐振的原理, 使开关器件中的电流(或电压) 按正弦或准正弦规律变化。
当电流自然过零时, 使器件关断(或电压为零时, 使器件开通) , 从而减少开关损耗。
软开关技术主要用于解决高频化带来的开关损耗问题。
uV iVi VIi i i。
电力电子技术简答题全部汇总
1．单相桥式全控整流电路，其整流输出电压中含有哪些次数的谐波？其中幅值最⼤的是哪⼀次？变压器⼆次侧电流中含有哪些次数的谐波？其中主要的是哪⼏次？答：单相桥式全控整流电路，其整流输出电压中含有2k（k=1、2、3…）次谐波，其中幅值最⼤的是2次谐波。
变压器⼆次侧电流中含有2k＋1（k＝1、2、3……）次即奇次谐波，其中主要的有3次、5次谐波。
2．三相桥式全控整流电路，其整流输出电压中含有哪些次数的谐波？其中幅值最⼤的是哪⼀次？变压器⼆次侧电流中含有哪些次数的谐波？其中主要的是哪⼏次？答：三相桥式全控整流电路的整流输出电压中含有6k（k＝1、2、3……）次的谐波，其中幅值最⼤的是6次谐波。
变压器⼆次侧电流中含有6k±1(k=1、2、3……)次的谐波，其中主要的是5、7次谐波。
3．带平衡电抗器的双反星形可控整流电路与三相桥式全控整流电路相⽐有何主要异同？答：带平衡电抗器的双反星形可控整流电路与三相桥式全控整流电路相⽐有以下异同点：①三相桥式电路是两组三相半波电路串联，⽽双反星形电路是两组三相半波电路并联，且后者需要⽤平衡电抗器；②当变压器⼆次电压有效值U2相等时，双反星形电路的整流电压平均值Ud是三相桥式电路的1/2，⽽整流电流平均值Id是三相桥式电路的2倍。
③在两种电路中，晶闸管的导通及触发脉冲的分配关系是⼀样的，整流电压ud和整流电流id 的波形形状⼀样。
4．整流电路多重化的主要⽬的是什么？答：整流电路多重化的⽬的主要包括两个⽅⾯，⼀是可以使装置总体的功率容量⼤，⼆是能够减少整流装置所产⽣的谐波和⽆功功率对电⽹的⼲扰。
5．12脉波、24脉波整流电路的整流输出电压和交流输⼊电流中各含哪些次数的谐波？答：12脉波电路整流电路的交流输⼊电流中含有11次、13次、23次、25次等即12k±1、（k=1，2，3···）次谐波，整流输出电压中含有12、24等即12k（k=1，2，3···）次谐波。
电力电子技术面试题
电力电子技术面试题1． 目前常用的全控型器件有哪些？各有什么特点？答：目前常用的全控型器件有GTO ，IGBT ，MOSFET 等。
GTO 的开关频率比较低，一般在几百到一千Hz 左右，但其耐压比较高，因此GTO 主要用于一些特大容量场合。
IGBT 的开关频率一般可以做到50kHz ，容量到4500V/1000A 。
具有输入阻抗低，驱动功率小等特点，主要应用在电机控制，中频电源，开关电源等场合。
MOSFET 具有驱动功率小，高频特性好，热效应好，没有二次击穿，开关频率高等特点，可达2MHz ，但其容量低，目前制造水平1000 V/2A 和60 V/2A ，不适宜大功率场合。
2. 什么是电力电子器件的二次击穿，为什么MOSFET 没有二次击穿现象？答：当电力电子器件由于电流过大而发生一次击穿时，如果没有采取措施限制电流，由于器件本身的负阻效应，使得电流进一步迅速增加，导致管子发生热击穿而损坏，称作二次击穿。
MOSFET 之所以没有二次击穿现象，是因为MOSFET 本身具有正阻效应，随着电流的增加其本身电阻增加，从而不至于使得电流进一步迅速上升而发生二次击穿。
3. 电力电子器件的保护主要有哪些？为什么电力电子器件有设置缓冲保护电路答：主要有短路保护，过压过流保护等。
对于电力电子器件由于其本身对dt di dt du /,/的能力比较差，所以除了前面的过压过流保护外，还应该增设缓冲电路以限制电流以及电压的变化过快。
4. 什么叫做整流，目前常用的整流电路中，电路的拓扑结构主要是什么？答：把交流电变成直流电输出，称之为整流。
目前常用的整流电路为桥式整流。
5. 整流电路为什么要进行滤波？目前常用的滤波方法是什么？答：由于整流电路输出电压波动比较大，因此需要滤波。
常用的滤波方法是在整流电路两端并电容滤波。
6. 目前常用两种斩波电路是什么，主要应用在那些场合？斩波电路的占空比指的是什么？ 答：目前常用的斩波电路为降压和升压斩波电路，降压斩波主要应用在电力机车、开关电源等场合。
电力电子技术(简答,大题,选择填空)
简答题1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：u AK>0且u GK>0。
2. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
3.多相多重斩波电路有何优点？答：多相多重斩波电路因在电源与负载间接入了多个结构相同的基本斩波电路，使得输入电源电流和输出负载电流的脉动次数增加、脉动幅度减小，对输入和输出电流滤波更容易，滤波电感减小。
此外，多相多重斩波电路还具有备用功能，各斩波单元之间互为备用，总体可靠性提高。
4．交交变频电路的最高输出频率是多少？制约输出频率提高的因素是什么？答：一般来讲，构成交交变频电路的两组变流电路的脉波数越多，最高输出频率就越高。
当交交变频电路中采用常用的6脉波三相桥式整流电路时，最高输出频率不应高于电网频率的1/3~1/2错误!未指定书签。
当电网频率为50Hz时，交交变频电路输出的上限频率为20Hz左右。
当输出频率增高时，输出电压一周期所包含的电网电压段数减少，波形畸变严重，电压波形畸变和由此引起的电流波形畸变以及电动机的转矩脉动是限制输出频率提高的主要因素。
5．试说明PWM控制的基本原理。
答：PWM控制就是对脉冲的宽度进行调制的技术。
即通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）。
在采样控制理论中有一条重要的结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同，冲量即窄脉冲的面积。
效果基本相同是指环节的输出响应波形基本相同。
上述原理称为面积等效原理6.1什么是异步调制？主要特点答：载波信号和调制信号不保持同步的调制方式称为异步调制。
