ρμν=液压与企业传动考试大纲1、何谓液压传动?液压传动系统由哪几部分组成?液压传动:以液体作为工作介质,以液体的压力能进行运动或动力传递的一种传动方式。
1、动力元件:指液压泵。
2、执行元件:指液压缸或液压马达。
3、控制调节元件:指各种类型的液压阀。
(1)压力控制阀:溢流阀、减压阀、顺序阀。
(2)方向控制阀:单向阀、换向阀。
(3)流量控制阀:节流阀、调速阀。
4、辅助装置:油箱、油管、管接头、压力表、过滤器、蓄能器等。
5、工作介质:指各种类型的液压油。
2、什么是液体的粘性?常用的粘度表示方法有哪几种?液体在外力作用下流动时,液体分子间的内聚力会阻碍其分子的相对运动,即具有一定的内摩擦力,这种性质称为液体的粘性。
粘性的大小用粘度表示。
常用的粘度有三种,即动力粘度、运动粘度和相对粘度。
⑴动力粘度μ:动力粘度又称绝对粘度。
动力粘度的物理意义是:液体在单位速度梯度下流动时,流动液层间单位面积上的内摩擦力。
单位为:N·s/㎡或Pa·s 。
⑵运动粘度ν :动力粘度与该液体密度的比值叫运动粘度,用ν表示。
单位:㎡/s 。
1㎡/s=104㎝2/s =104斯(St )=106mm2/s =106厘斯(cSt )。
⑶相对粘度:相对粘度又叫条件粘度,它是采用特定的粘度计在规定的条件下测量出来的的粘度。
由于测量条件不同,各国所用的相对粘度也不同。
中国、德国和俄罗斯等一些国家采用恩氏粘度,美国用赛氏粘度,英国用雷氏粘度。
3、液体的粘度与温度有什么关系?粘度与压力有什么关系?粘度与温度的关系:油液的粘度对温度的变化极为敏感,温度升高,油的粘度即显著降低。
油的粘度随温度变化的性质称粘温特性。
粘度与压力的关系:液体所受的压力增大时,其分子间的距离将减小,内摩擦力增大,粘度亦随之增大。
4、名词解释:理想液体:一种假想的既无粘性又不可压缩的液体。
恒定流动:液体流动时,液体中任一点处的压力、速度和密度等参数都不随时间而变化。
《液压与气压传动》考试大纲
《液压与气压传动》考试大纲考试要求考生应按本大纲的要求,掌握《液压与气压传动》中的容积式液压与气压传动的基本原理;液压与气压传动动力元件;液压与气压传动执行元件;液压与气压传动控制调节元件;以及液压与气压传动系统辅助元件的工作原理和结构,以及液压泵、空气压缩机、液压(气)缸、液压(气)马达、各类液压(气压)控制阀的性能参数和计算;掌握液压与气压传动的基本回路原理和组成;考生还应具有,运用所学知识分析、计算液压与气压传动系统的能力。
考试内容一、液压与气压传动的基本原理及组成(一)Pascal原理1、理介Pascal静压传递原理,在液压传动系统中的应用,即液压系统压力与外负载密切相关。
2、能运用公式计算液压传动问题。
3、掌握液压传动工作原理的第一特征:液压传动中工作压力取决于外负载。
4、掌握压力的计量单位。
(二)液体连续性原理1、理介液体连续性原理。
2、能运用流量公式计算液压传动问题。
3、掌握液压传动工作原理的第二特征:活塞的运动速度只取决于输入流量的大小,而与外负载无关。
4、掌握流量的计量单位。
(三)能量守恒定律1、理介能量守恒定律,即液压传动符合能量守恒定律。
2、能运用公式计算液压传动问题。
3、掌握功率的计量单位。
4、掌握压力和流量是液压传动中两个最基本的参数。
(四)液压传动系统的组成和液压系统的图形符号(GB/T786.1—2009)二、液压与气压传动动力元件(一)液压泵的性能参数1、压力2、流量和排量3、功率4、效率(二)齿轮泵1、齿轮泵的工作原理2、齿轮泵的流量和排量的计算3、齿轮泵的结构特点4、内啮合齿轮泵的流量和排量的计算5、内啮合齿轮泵的结构特点(三)叶片泵1、双作用叶片泵的工作原理2、双作用叶片泵的流量和排量3、双作用叶片泵的结构特点4、单作用叶片泵的工作原理5、单作用叶片泵流量和排量6、单作用变量叶片泵(四)柱塞泵1、液压径向柱塞泵2、液压轴向柱塞泵(五)气动系统的能源装置1、空气压缩机2、压缩空气净化处理三、液压与气压传动执行元件(一)液压缸与气缸的分类和特点1、液压活塞缸结构特点、输出力和运动速度的计算2、液压柱塞缸结构特点、输出力和运动速度的计算3、普通气缸的工作原理、运动速度的计算4、其他类型气缸(二)液压与气动马达1、液压马达的主要性能参数2、高速液压马达的工作原理、结构特点。
《液压与气压技术基础》复习考纲
《液压与气压技术基础》复习考纲液压传动概述 1、液压传动是以油液为工作介质,依靠液体的压力能来实现运动和动力传递的一种传动方式。
2、在液压系统中,压力取决于负载,速度取决于流量。
3、 一个完整的液压系统由以下几部分组成:(液压)动力元件、(液压)执行元件、 (液压)控制元件、辅助元件和工作介质。
4、液压传动优点:①实现大范围无极调速;②功率质量比大;③易于实现自动化;④易于实现过载保护;⑤易于设计、制造;液压传动缺点:①不能保证严格的传动比;②工作时对温度变化较敏感;③能量损失大,传输效率低;④排除故障难度大。
液压传动基础知识1、液压油的粘性与可压缩性是液压油的主要物理特性。
2、流体在外力作用下流动时,分子间的内聚力阻止分子间相对运动而产生一种内摩擦力,流体的这种特性称为粘性。
3、油液的粘度有三种单位:运动粘度、动力粘度、相对粘度。
4、数字46表示该液压油在40℃时的运动粘度为46St (mm 2/s )。
书P75、液压油的污染常常是液压系统发生故障的主要原因。
6、理解书P12图2-4 绝对压力、表压与真空度的相互关系图。
7、液体在管道中流动,存在沿程压力损失和局部压力损失。
8、在液压系统中,由于某些原因使液体压力突然急剧上升,形成很高的压力峰值,这种现象称为液压冲击。
9、在液流中,由于压力降低到有气泡形成的现象,统称气穴现象。
10、书P18复习思考题2.4 关于不同压力的换算。
液压泵与液压马达 1、液压泵是将机械能转换成的液压能的动力元件;液压马达是将液压能转换成机械能的执行元件。
2、液压泵正常工作必备的工作条件:①具有密封容积;②密封容积能交替变化;③应有配流装置。
④吸油过程中油箱必须和大气相通。
3、液压泵的压力等级:齿轮泵属于低压泵、叶片泵属于中压泵、柱塞泵属于高压泵。
4、液压泵的理论流量q t =Vn ;实际流量(输出流量)qq= q t v η(即等于理论流量与容积效率的乘积);液压泵的输出功率P=pq ;泵的输出总效率η=m ηv η(即总效率等于电机的机械效率与泵的容积效率的乘积)。
液压复习大纲

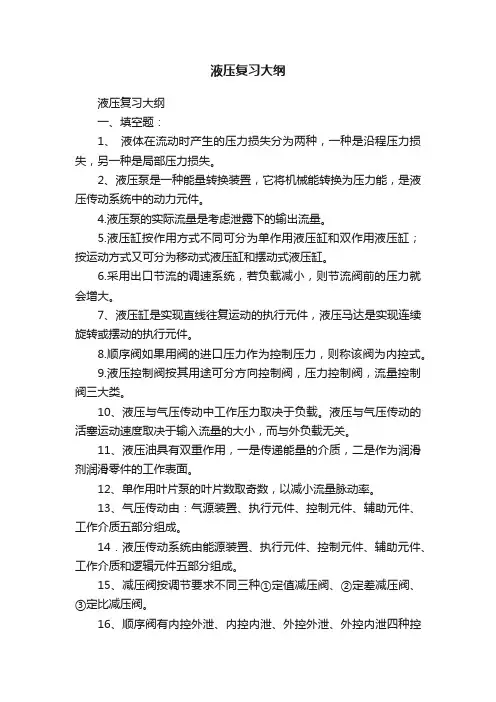

液压复习大纲液压复习大纲一、填空题:1、液体在流动时产生的压力损失分为两种,一种是沿程压力损失,另一种是局部压力损失。
2、液压泵是一种能量转换装置,它将机械能转换为压力能,是液压传动系统中的动力元件。
4.液压泵的实际流量是考虑泄露下的输出流量。
5.液压缸按作用方式不同可分为单作用液压缸和双作用液压缸;按运动方式又可分为移动式液压缸和摆动式液压缸。
6.采用出口节流的调速系统,若负载减小,则节流阀前的压力就会增大。
7、液压缸是实现直线往复运动的执行元件,液压马达是实现连续旋转或摆动的执行元件。
8.顺序阀如果用阀的进口压力作为控制压力,则称该阀为内控式。
9.液压控制阀按其用途可分方向控制阀,压力控制阀,流量控制阀三大类。
10、液压与气压传动中工作压力取决于负载。
液压与气压传动的活塞运动速度取决于输入流量的大小,而与外负载无关。
11、液压油具有双重作用,一是传递能量的介质,二是作为润滑剂润滑零件的工作表面。
12、单作用叶片泵的叶片数取奇数,以减小流量脉动率。
13、气压传动由:气源装置、执行元件、控制元件、辅助元件、工作介质五部分组成。
14.液压传动系统由能源装置、执行元件、控制元件、辅助元件、工作介质和逻辑元件五部分组成。
15、减压阀按调节要求不同三种①定值减压阀、②定差减压阀、③定比减压阀。
16、顺序阀有内控外泄、内控内泄、外控外泄、外控内泄四种控制型式。
17、节流阀在液压系统中,主要有三个作用①节流调速作用②负载阻尼作用③压力缓冲作用。
18、蓄能器主要作用:辅助动力源、维持系统压力、减小液压冲击或压力脉动。
19、齿轮泵的几个突出问题是:泄漏、径向力不平衡、困油。
20、液压泵工作原理都是依靠液压泵密封工作容积大小交替变化来实现吸油和压油。
21.油液黏度因温度升高而降低,因压力增大而升高。
22.在液压缸中,为了减少活塞在终端的冲击,应采取缓冲措施。
23、空压站主要由空压机、后冷却器和贮气罐组成。
24、空气净化处理装置包括:后冷却器、油水分离器、干燥器、分水过滤器和油雾器。
华中科技大学网络教育《液压与气压传动》课程教学大纲
《液压与气压传动》课程教学大纲一、课程名称液压与气压传动(Hydraulic and Pneumatic Transmission)二、学时和学分学时:64 学分:4三、授课对象机械类专业四、先修课程机械制图、机械制造基础、机械设计基础等五、教学目的《液压与气压传动》课程属于专业基础课。
课程教学所要达到的目的是:1、使学生了解和掌握液压与气压传动技术的基本知识,典型液压元件的结构特点和工作原理;2、掌握液压基本回路的组成,典型液压传动系统的工作原理;3、液压传动系统的设计计算及其在工程实际中的应用等;4、掌握气压传动的基本原理和特点,为后续专业课程的学习打下坚实的基础。
六、主要内容及基本要求本课程以层次结构的观点描述液压与气压传动相关知识。
液压与气压传动是利用各种元件(液压元件或气压元件)组成具有不同控制功能的基本回路,再由若干基本回路组成传动系统来进行能量转换、传递和控制。
1、液压传动概述(第一章)1 )液压传动的定义、工作原理及组成2 )液压传动的优缺点基本要求:需要理解和掌握液压与气压传动的工作原理,系统组成及其特点。
学习建议:学习时间2学时,练习1学时。
2、液压流体力学(第二章)1 )液压传动的工作液体和工作液的主要物理性质2 )流体静力学3 )流体动力学4 )流体流动时的压力损失5 )孔口和缝隙流动6 )液压冲击和气蚀现象基本要求:需要理解和掌握伯努利方程及流体流动时的压力损失与孔口、缝隙流量。
学习建议:学习时间3学时,练习1学时。
3、液压泵(第三章)1 )液压泵概述2 )齿轮泵3 )螺杆泵4 )叶片泵5 )轴向柱塞泵6 )径向柱塞泵基本要求:需要理解和掌握液压泵的工作原理、分类、参数计算及应用。
学习建议:学习时间5学时,练习2学时。
4、液压执行元件(第四章)1 )液压马达2 )液压缸基本要求:需要理解和掌握液压缸与马达的种类与特点,参数计算和重要尺寸的确定。
学习建议:学习时间4学时,练习1学时。
液压总复习提纲

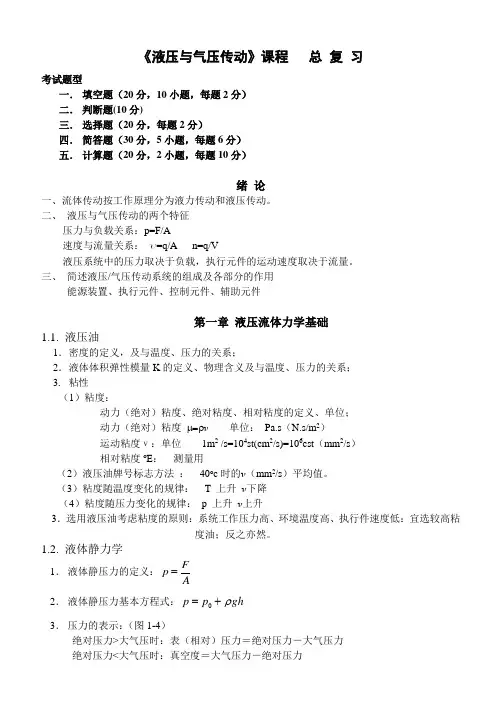

《液压与气压传动》课程 总 复 习考试题型一. 填空题(20分,10小题,每题2分)二. 判断题(10分)三. 选择题(20分,每题2分)四. 简答题(30分,5小题,每题6分)五. 计算题(20分,2小题,每题10分)绪 论一、流体传动按工作原理分为液力传动和液压传动。
二、 液压与气压传动的两个特征压力与负载关系:p=F/A速度与流量关系: v =q/A n=q/V液压系统中的压力取决于负载,执行元件的运动速度取决于流量。
三、 简述液压/气压传动系统的组成及各部分的作用能源装置、执行元件、控制元件、辅助元件第一章 液压流体力学基础1.1. 液压油1.密度的定义,及与温度、压力的关系;2.液体体积弹性模量K 的定义、物理含义及与温度、压力的关系;3. 粘性(1)粘度:动力(绝对)粘度、绝对粘度、相对粘度的定义、单位;动力(绝对)粘度 μ=ρ 单位: Pa.s (N.s/m 2)运动粘度ν:单位 1m 2 /s=104st(cm 2/s)=106cst (mm 2/s )相对粘度o E : 测量用(2)液压油牌号标志方法 : 40o c 时的 (mm 2/s )平均值。
(3)粘度随温度变化的规律: T 上升 下降(4)粘度随压力变化的规律: p 上升 上升3.选用液压油考虑粘度的原则:系统工作压力高、环境温度高、执行件速度低:宜选较高粘度油;反之亦然。
1.2. 液体静力学1. 液体静压力的定义:F p A= 2. 液体静压力基本方程式:0p p gh ρ=+3. 压力的表示:(图1-4)绝对压力>大气压时:表(相对)压力=绝对压力-大气压力绝对压力<大气压时:真空度=大气压力-绝对压力压力的单位:Pa(N/m 2) MPa4.压力的传递及压力形成―― 帕斯卡原理――液/气压传动基本原理帕斯卡原理(静压传递原理):在密闭容器内,施加于静止液体的压力可以等值地传递到液体内各点。
压力的形成——压力取决于负载:A F p ∑=;π2•=∑V T p ; (π2pV T =) 5.静压力对固体壁面的作用力:F pA =1.3. 液体动力学1.理想液体、恒定流动、通流截面、流量、平均流速的定义;2.连续性方程实质及应用:1122v A v A =,q=Av=const ,执行件速度取决于进入/流出的q3.实际液体的伯努利方程的实质、组成及实际应用w h gg p Z g g p Z +++=++222222221111v αρv αρ 其中,层流时2α=,紊流时,实际计算时常取1α=。
《液压与气动技术》课程复习提纲
1.简述压力的表示方法。
液体的压力有绝对压力和相对压力两种。
以绝对真空为基准测量的压力叫做绝对压力。
绝对压力=相对压力+大气压力。
以大气压力为基准测量的压力叫做相对压力。
相对压力由测压仪表测得又称表压力。
液体中某点处的绝对压力小于大气压力的那部分压力值称为真空度。
真空度=大气压力-绝对压力工程计算时,取一个标准大气压等于101325Pa。
2.简述帕斯卡原理(即静压传递原理)及其应用。
在密闭容器内的液体,其外加压力发生变化时,只要液体仍保持其原来的静止状态不变,液体中任一点的压力将发生同样大小的变化。
这就是说,施加于静止液体上的压力将以等值传到液体各点。
根据帕斯卡原理,液压缸内压力到处相等,所以,液压系统的工作压力取决于外界负载。
3.简述管路中的压力损失。
在密封管道中流动的液体存在两种损失:一种是液体在等直径圆形直管中流动时因粘性产生的沿程压力损失,是由于液体流动时的内、外摩擦力所引起;另一种是由于油液流经局部障碍如管道截面突然变化的管道、弯管、管接头以及控制阀阀口等处,使液流速度大小和方向突然改变,在局部形成旋涡引起油液质点间,以及质点与固体壁面间相互碰撞和剧烈摩擦而引起的局部压力损失。
4.何谓液压冲击?在液压系统中,由于某一元件工作状态的突然改变(停止运动或换向),而导致动能向压力能的瞬间转变,引起液体压力在瞬间突然升高,产生很高的压力峰值,出现压力波的传递过程,这种现象称为液压冲击。
5.简述气穴的生成和气蚀现象。
在液流中,由于压力降低到一定程度,气泡形成的现象的统称为气穴(也称空穴)现象。
当压力降到一定值,液体中形成一定体积的气泡,它是以微细气泡为核,体积膨胀并相互聚合,这种气穴称为轻微气穴。
(在一定的温度下,如压力降低到某一值时,过饱和的空气将从油液中分离出来形成气泡,这一压力值称为该温度下的空气分离压。
要使液压油不产生大量气泡,它的压力最低不得低于液压油所在温度下的空气分离压。
)压力降低到空气分离压时,除有轻微气穴现象外,原来溶解于油液中的空气分离出来,产生大量气泡,这种现象称为严重气穴。
03631液压与气压传动试题
03631液压与气压传动试题如图1-1是液压千斤顶的传动系统图,试说明工作原理图1-11, 6—活塞,2, 7—液压缸,3, 8—单向阀,4—截止阀,5—手柄,9—油箱解:液压千斤顶的工作原理当抬起手柄5时:活塞6向上运动,缸7容积增大形成真空,单向阀3关闭,缸7通过单向阀8从油箱吸油当压下手柄5时:活塞6向下运动,单向阀8关闭,缸7中的油液通过单向阀3进入缸2推动活塞1向上运动,抬起重物再抬起手柄5:缸7从油箱吸油;压下手柄5,油液进入2,这样,油液不断的被吸入油缸7,压入油缸2,就可以把重物抬起所需的高度。
单向阀3的作用:重物升高后不会落下来需要放下重物时:打开截至阀4,缸2中的油液流回油箱,重物放下来,放下来后关闭截止阀4,待下次需要放油时打开.一、单项选择题(本大题共8小题,每小题2分,共16分)试讨论下述情况时,液压油的等效体积弹性模量K值会发生什么变化:某一液压系统中,在一个大气压时测定油中混入1瞬积的空气,当系统压力增加至50X 105Pa时,液压油的等效体积弹性模量将(增大)某油液的动力粘度为4.9 X 109N.s/m2,密度为850kg/m3求该油液的运动粘度为多少?(V=5.765X 105m2/S)4.60%勺30号机械油和40%勺22号汽轮机油调合,50C时30号机械油的运动粘度为30X 10-6m2/s, 22号汽轮机油的粘度为21 X 10-6m2/s。
求调合油恩氏粘度是多少?(E50=3.52)有一液压缸,其缸筒内径d=2X 102m柱塞长度1= 8X 102m,二者的直径间隙d= 15X 106m,间隙内油的动力粘度u= 3.92 X 10-2Pa.s。
当柱塞与缸筒同心,试计算以v =1m/s的速度移动时的粘性摩擦力。
(F T =26.29N某一液压系统的液压泵在t=20 C时供给Q=50L/min的机械油,机械油的运动粘度方90X 10-6m2/s,重度丫 =9000N/m3吸油管道直径d=35mm总长l=5m,泵进口断面在油轴中自由表面下1m处,求液压泵进口处的真空度为多少(层流起始段的影响和局部压力损失忽略不计)(真空度pv=33666N/m)润滑系统的泵在t = 20C时供给Q=60L/min的机油,机油的运动粘度为v=2X 10-4m2/s,重度丫=8820N/m3吸油管道直径d= 35 X103m,长I =5m泵进口断面箱中自由表面下lm处。
液压与气压传动考试大纲(精选)
福建广播电视大学开放教育数控技术专业《液压与气压传动》考试大纲第一部分课程考核说明1.考核方式本课程期末考试为半开卷笔试,考试时间60分钟。
2.考题类型考题类型及分数比重大致为:填空题(30%);简答题(30%);分析计算题(40%)。
第二部分考试内容和要求1、液压传动基础知识(1)考试内容:绪论、液体静力学基础液体动力学基础液体流动中的压力和流量损失液压油(2)考试要求:掌握液压系统的组成、液压传动的工作原理和特点掌握液体静压力的概念及表示方法理解连续性方程的物理意义了解液压系统中压力及流量损失产生的原因了解液压冲击和空穴现象了解液压油的性质2、液压动力元件与执行元件(1)考试内容:液压泵的基本原理与性能齿轮泵、叶片泵、柱塞泵的构造及选用液压缸的参数计算液压缸的结构与安装液压马达的工作原理(2)考试要求:掌握液压泵的工作原理理解液压泵的主要参数、能够正确地选用泵掌握液压缸的工作原理和结构特点掌握液压缸的推力和速度计算方法熟练掌握液压泵、液压马达和液压缸的职能符号3、液压控制元件及辅助元件(1)考试内容:方向控制阀:单向阀、换向阀结构与操纵方式压力控制阀:溢流阀、减压阀和顺序阀的工作原理及应用流量控制阀:节流阀、调速阀的工作原理及应用叠加阀与插装阀结构及应用液压辅助元件(2)考试要求:熟练掌握换向阀的功能、工作原理、结构、操纵方式和常用滑阀中位机能特点掌握单向阀、液控单向阀结构和工作原理理解溢流阀、减压阀、顺序阀、压力继电器的结构、工作原理、应用理解节流阀与调速阀的工作原理及应用了解叠加阀与插装阀的结构,工作原理及应用熟练掌握液压控制元件的职能符号掌握各种辅助元件的作用和符号4、基本液压回路(1)考试内容:方向控制回路压力控制回路流量控制回路掌握换向回路、调压回路、卸荷回路、减压回路、增压回路、调速回路、增速回路、速度换接回路的工作原理、功能、及回路中各元件的作用和相互关系掌握识读和分析液压基本回路的方法能对液压基本回路进行故障分析5、典型液压系统(1)考试内容:组合机床动力滑台液压系统液压机液压系统Q2-8型汽车起重机液压系统液压系统常见故障极其排除方法(2)考试要求:掌握识读和分析典型液压回路的方法理解液压系统常见故障极其排除方法6、气压传动概述和气动元件(1)考试内容:气动系统的组成、气源装置和辅助元件的工作原理执行元件:气缸、气马达控制元件:压力控制阀、流量控制阀、方向控制阀逻辑元件(2)考试要求:了解压缩空气及气动系统的组成、气源装置和辅助元件的工作原理;掌握气缸的工作原理,选用常用普通气缸和特殊气缸了解气源装置和压缩空气净化系统的应用及压缩空气的输送掌握常用方向控制阀、梭阀、双压阀、快排阀、节流阀和减压阀的工作原理及应用;熟练掌握气动控制元件和各种辅助元件的职能符号8、气动基本回路(1)考试内容:方向控制回路压力控制回路速度控制回路其它回路(2)考试要求:掌握气动常用回路的工作原理和应用学会阅读气动系统图。
03631液压与气压传动2020年9月复习资料
液压与气压传动P1 液压传动的概念P3 液压传动系统的组成(五个方面)P4-5 液压传动的优缺点P7 第一节液体的物理性质液体密度公式液体受压力作用而使体积减小的性质称为液体的可压缩性液体的可压缩性公式P8 液体的粘性的意义动力粘度的物理意义及公式运动粘度与该液体密度的比值称为运动粘度P9 相对粘度粘度与压力的关系(选择)粘度与温度的关系P12 液体的压力公式液体的压力的特征:1.液体的压力沿着内法线方向作用于承压面2.静止液体内任意一点的压力在各方向上相等P13 重力作用下静止液体中的压力分布特征1.静止液体内任意一点的压力都由两部分组成2.静止液体内的压力随液体深度的变化呈直线规律分布3.离液面深度相同的各点组成了等压面,此等压面魏一水平面图2-4 绝对压力、相对压力及真空度(解答、选择、判断)P15 理想液体、恒定流动、一维流动的基本概念P16 层流、湍流、雷诺数的含义和作用P17 雷诺数的物理意义P18 连续性方程(单选、填空):质量守恒定律在流体力学的一种表达式连续性方程的结论伯努利方程:能量守恒定律在流体力学中的一种表达式P19 二者的物理意义P24 通过薄壁小孔的流量公式P27 液压冲击:在液压系统中,系统的压力在某一瞬间会突然急剧上升,形成很高的压力峰值,这种现象称为液压冲击。
P29 空穴现象通常采取的措施P30 (计算公式)液压泵的概念压力、排量、流量功率和效率P32-34 排量、流量脉动和流量计算外齿合齿轮泵的结构特点和优点P36 叶片泵的概念P43 图3-20 外反馈限压式变量叶片泵静态特性曲线叶片泵优缺点和用途P45 径向柱塞泵的工作原理轴向柱塞泵P58 液压缸是液压系统中的执行元件,它的职能是将液压能转换成机械能液压缸的分类表4-1缸的分类(单作用缸和双作用缸)P60-64 液压缸基本参数的计算1.双活塞杆缸的计算2.单活塞杆缸的计算3.柱塞缸的公式P65 液压缸的组成:缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置和排气装置五部分P69 液压缓冲装置的工作原理P70 排气装置的分类:1.在缸盖的最高部分处开排气孔,用长管道接向远处排气阀排气2.在缸盖最高处安装排气塞P76 液压阀是控制和调节液流的压力、流量和流向的元件公称压力是标志液压阀承载能力大小的参数公称流量是指液压阀在额定工作状态下通过名义的流量P77 单向阀是用以防止液流倒流的元件普通单向阀又称止回阀,其作用是使液体只能向一个方向流动,反向截止图5-2 锥形阀芯直角式单向阀液控单向阀又称单向闭锁阀,其作用是使液流有控制地单向流动换向阀是利用阀芯和阀体间的相对运动来切换油路中液流方向的液压元件P81 换向阀的职能符号的含义表5-1三位换向阀的中机能P82 换向阀中为技能选着的一般原则P83 滑阀式换向阀的操纵方式及典型1.机动换向阀2.电磁换向阀3.液动换向阀4.电液动换向阀5.手动换向阀6.多路换向阀P91 控制和调节液压系统中压力大小的阀通称为压力控制阀溢流阀功用是当系统压力达到其调定值是,开始溢流,将系统的压力基本稳定在某一调定的数值上P97 溢流阀的应用减压阀三种压力阀区别P100 减压阀的应用顺序阀P102 压力继电器:液压系统中将液压油的压力信号转变成电信号的元件流量控制阀是指通过改变节流口面积的大小来改变通过阀流量的阀图5-45节流孔的节流特性曲线P106 节流阀的定义调速阀P109 溢流节流阀与调速阀的比较P146 液压系统地调速方法节流调速回路:1.进油路节流调速回路2.回油节流调速回路图7-15 节流阀进油回路的速度负载特性曲线这两种调速回路的不同之处3.旁油路节流调速回路旁路节流调速回路的特点P150 三种容积调速回路的调速方法和特性图7-24 变量泵——变量马达容积调速回路及其工作特性曲线P154 图7-28 差动连接得快速运动回路图7——33采用两个调速阀的速度换接回路P164 YT4543型液压动力滑台液压压系统的概述YT4543型动力滑台液压系统的工作原理图8-1YT4543型动力滑台液压系统图YT4543型动力滑台液压系统的系统特点P176 图8-10 XS-ZY-250A型注塑机比例液压系统原理图。
《液压与气压传动》课程(含实验内容)教学大纲
《液压与气压传动》课程(含实验内容)教学大纲课程编码:课程名称:液压与气压传动英文名称:HYDRAULIC AND PENUMATIC TRANSMISSION开课学期:第6、7学期学时/学分:32/2 (其中实验学时:4 )课程类型:专业必修课开课专业:机械科学与工程学院机械电子工程系选用教材:液压传动与气压传动,刘顺安,吉林科学技术出版社,1999年主要参考书:【1】左健民主编.液压与气压传动.北京:机械工业出版社,1996【2】方昌林主编.液压、气压传动与控制.北京:机械工业出版社,2000【3】何存兴主编.液压传动与气压传动.武汉:华中科技大学出版社,2000【4】章宏甲,黄谊,王积伟主编.液压与气压传动.北京:机械工业出版社,2000执笔人:王同建一、课程性质、目的与任务随着科学技术的不断发展,工业生产自动化程度的不断提高,作为机械工程与自动化专业的学生,从将来从事机械工程技术研究工作的需要出发,除必须具备机械及其工艺知识外,同时还必须掌握有关自动化方面的一些知识。
液压与气压传动是当代先进科学技术之一,它不但渗透在各种工业设备中,而且是科学实践研究,自动化生产的有机组成部分。
"液压传动与气压传动"课是机械类专业必修的专业基础课。
在整个教学计划中,该课程占有很重要的地位,它所介绍的内容,是机械工程技术人员必须掌握,不可缺少的基础技术知识。
课程教学所要达到的目的是:1、使学生了解和掌握液压与气压传动技术的基本知识,典型液压元件的结构特点和工作原理;2、掌握液压基本回路的组成,典型液压传动系统的工作原理;3、液压传动系统的设计计算及其在工程实际中的应用等;4、通过实验课使学生对液压元件结构及液压传动系统有更深刻的认识,并掌握必要的实验技能和一定的分析和解决问题的实际能力。
二、教学基本要求1.要求学生掌握液压与气动技术基本原理组成及应用发展,了解课程特点和学习方法。
2.要求学生掌握工作介质的特性及计算,掌握帕斯卡定理液体静力分布规律,3.液压泵原理结构特点应用及有关计算4.掌握马达及油缸结构特点。
