LCD1602 自定义字符
利用LCD1602的自定义字库显示汉字
DB 1FH,11H,11H,1FH,11H,11H,1FH,00H ；日，代码为03H
DB 1FH,04H,04H,04H,04H,04H,04H,1FH ；工，代码为04H
DB 0AH,0AH,1BH,1BH,0AH,0AH,0AH,1FH ；业，代码为05H
RET
;------------------------------------------- ----------------------------------------
；以下是编写的8个汉字及特殊符号字库表，当然也可以编写其它的8个字库，只是最多同时只能编写8个，若要用更多的汉字只能去选择带有汉字库的显示模块了。
NOP
MOV A,P0
CLR E
JB ACபைடு நூலகம்.7,WR_DATA1 ;确保写数据操作成功
POP ACC
RET
�
ACALL WR_DATA ；调写显示数据子程序
INC R1
DJNZ R2,LOOP2 ；第二行显示完
AJMP $
TABDIS:
DB '2007',01H,'7',02H,'9',03H,' 26.8',06H ;2007年7月9日 26.8℃，在第一行
DB 'NANJING COLLEGE' , '0' ;以ASCLL码‘0’结束; 在第二行
DB 18H,18H,07H,08H,08H,08H,07H,00H ；℃，代码为06H
DB 04H,0AH,15H,04H,04H,04H,04H,00H ；↑，代码为07H
LCD1602自定义字符℃
LCD1602的数据写入及CGRAM的使用1.当使能端E由1变为0时，执行写指令，数据被写入。
例如，欲写入数据i到DDRAM：void WDR(uchar i){CheckBusy();//检忙LCD_RS=1;LCD_RW=0;LCD_EN=0;Delay();LCD_DATA=i;//数据输出到定义端口Delay();LCD_EN=1;Delay();LCD_EN=0;//这一步才开始写入到LCDDelay();}2.CGRAM1602能存储8个自定义字符，这8个自定义字符存储空间的首地址分别是：0X40,0X48,0X50,0X58,0X60,0X68,0X70,0X78。
以0x40来说，它的存储空间如图所示：如果使用5*7字符的话，那么最左3位和最后一行的数据实际上是没用的，通常置0。
如果要自定义一个℃符号，那么先填框，如图（红1白0）：这样我们就得到每个地址需要写入的数据：地址：数据0x40:0x160x41:0x090x42:0x08其他类推。
将这8个数据写入到对应地址即可。
使用时，先确定显示的位置，例如0X80，然后向DDRAM写入自定义字符的使用代码。
0X40-0X78对应为0X00-0X07。
本例中，先写入指令寄存器0X80确定显示位置为第一行第一个，然后写入数据寄存器0X00，这样就会在第一行第一个位置显示出℃符号。
以下是源程序如果网页格式导致部分字符丢失请下载c程序源文件：/f/avr1602c.rar#include <iom16.h>#include <intrinsics.h>#define u8 uchar unsigned char#define u16 uchar unsigned int#define uchar unsigned char#define uint unsigned intuchar zi[]={0x16,0x09,0x08,0x08,0x08,0x09,0x06,0x00}; //自定义字符摄氏度#include"1602.h"#include"18b20.h"void port_init(){PORTA=0xff;DDRA=0xff;PORTB=0xff;DDRB=0xff;PORTC=0xff;DDRC=0xff;PORTD=0xff;DDRD=0x00;}void setzi() //把设定字存入CGRAM{uchar i;writecmd(0x40); //设置第一个字的起始地址for(i=0;i<8;i++){writedata(zi[i]);}}void show_temp(uint k){displayonechar(1,1,(k/100)+48);displayonechar(2,1,(k%100/10)+48);displayonechar(3,1,'.');displayonechar(4,1,(k%10)+48);}void main(){uint TT; //显示的温度值port_init();delay(1000);init1602();displaychar(0,0,"Set zi Test");setzi();displayonechar(5,1,0x00); //0x00表示 0x40地址的值 while(1){TT=read_temper();show_temp(TT);}}//---------------1602.h----------------#define RS PORTB_Bit0#define RW PORTB_Bit1#define EN PORTB_Bit2#define DATA PORTA#define busy 0x80void delay(uint k){uint i,j;for(i=0;i<k;i++)for(j=0;j<1140;j++);}void wait(){uchar val;DATA=0xff;RS=0;RW=1;__no_operation();__no_operation();EN=1;__no_operation();__no_operation();DDRA=0x00;val=PINA;while(val&busy){val=PINA;}EN=0;DDRA=0xff;}void writecmd(uchar cmd)wait();RS=0;RW=0;__no_operation();DATA=cmd;__no_operation();EN=1;__no_operation();__no_operation();EN=0;}void writedata(uchar data){wait();RS=1;RW=0;__no_operation();DATA=data;__no_operation();EN=1;__no_operation();__no_operation();EN=0;}void displayonechar(uchar x,uchar y,uchar dda) {y&=0x01;x&=0x0f;if(y)x|=0x40;x|=0x80;writecmd(x);writedata(dda);}void displaychar(uchar x,uchar y,uchar *p) {y&=0x01;x&=0x0f;while(*p!='\0'){if(x<=0x0f){displayonechar(x,y,*p);p++;x++;}}}void init1602(){delay(15);writecmd(0x38);delay(5);writecmd(0x38);delay(5);writecmd(0x38);writecmd(0x80);writecmd(0x01);writecmd(0x06);writecmd(0x0c);}//--------------18B20.h------------uchar teml,temh;uchar sign;uchar Flag_1820Error;uint tempp; //温度值/*********************************/void delay_15us(void) //15us左右{uchar x=27;while(x){x--;}}/********************************/void delay_60us(void) //60us左右{uchar x=117;while(x){x--;}}void init_1820(void){uchar i;uint j=0;PORTC|=(1<<7); //"1"PORTC&=~(1<<7); //"0"for(i=0;i<8;i++)delay_60us();//480us以上 PORTC|=(1<<7); //"1"DDRC&=~(1<<7); //"PINC7 is INPUT"delay_15us(); //15~60usdelay_15us();Flag_1820Error=0;while(PINC&(1<<7)){ delay_60us();j++;if(j>=18000){Flag_1820Error=1;break;}}DDRC|=(1<<7); //PORTC7 is OUTPUTPORTC|=(1<<7); //"1"for(i=0;i<4;i++)delay_60us(); //240us}/********************************/void delay_5us(void) //5us左右{uchar x=7;while(x){x--;}}/********************************/void write_1820(uchar x){uchar m;for(m=0;m<8;m++){if(x&(1<<m)) //写数据，从低位开始{PORTC&=~(1<<7);delay_5us(); //"0",5us PORTC|=(1<<7); //write"1"delay_15us(); //15~45usdelay_15us();delay_15us();}else{PORTC&=~(1<<7);delay_15us();//"0",15us delay_15us(); //write"0"delay_15us(); //15~45usdelay_15us();PORTC|=(1<<7); //"1"}}PORTC|=(1<<7); //"1"}/*******************************/uchar read_1820(void){uchar temp,k,n;temp=0;for(n=0;n<8;n++){PORTC&=~(1<<7); //"0"delay_5us();PORTC|=(1<<7); //"1"delay_5us();DDRC&=~(1<<7); //"PINC7 is INPUT"k=(PINC&(1<<7)); //读数据,从低位开始if(k)temp|=(1<<n); //read"1"elsetemp&=~(1<<n); //read"0"delay_15us(); //45usdelay_15us();delay_15us();DDRC|=(1<<7); //PORTC7 is OUTPUT }return (temp);}/*************************************/uint read_temper(void){uchar TX; //小数位uchar TZ; //整数位init_1820(); //复位18b20write_1820(0xcc); // 发出转换命令write_1820(0x44);;;;;;;init_1820();write_1820(0xcc); //发出读命令write_1820(0xbe);teml=read_1820(); //读数据byte1temh=read_1820(); //byte2TX=teml&0x0f;temh=temh<<4;temh|=(teml&0xf0)>>4;TZ=temh;tempp=TZ*10+TX;return tempp;}。
lcd1602使用手册,LCD1602的使用详解
lcd1602 使用手册，LCD1602 的使用详解LCD1602 是很多单片机爱好者较早接触的字符型液晶显示器，它的主控芯片是HD44780 或者其它兼容芯片。
刚开始接触它的大多是单片机的初学者。
由于对它的不了解，不能随心所欲地对它进行驱动。
经过一段时间的学习，我对它的驱动有了一点点心得，今天把它记录在这里，以备以后查阅。
一般来说，LCD1602 有16 条引脚，据说还有14 条引脚的，与16 脚的相比缺少了背光电源A（15 脚）和地线K（16 脚）。
我手里这块LCD1602 的型号是HJ1602A，是绘晶科技公司的产品，它有16 条引脚。
LCD1602 的基本操作1. 读状态：输入RS=0，RW=1，E=高脉冲。
输出：D0D7 为状态字。
2. 读数据：输入RS=1，RW=1，E=高脉冲。
输出：D0D7 为数据。
3. 写命令：输入RS=0，RW=0，E=低脉冲。
输出：无。
（写完置E= 高脉冲）4. 写数据：输入RS=1，RW=0，E=低脉冲。
输出：无。
分析时序图（1）写操作（单片机至HD44780）首先要对寄存器的选择和读、写操作选择进行配置。
RS 是寄存器选择，RS = 1 对数据进行操作；RS = 0 对指令进行操作。
接着对读写操作选择进行配置，RW = 0 写操作。
打开使能端，输入使能信号E = 1。
数据总线，对DB0~DB7 赋值，进行数据的传输【注】如果先打开使能，再进行其他配置的话，有可能传输的数据不是自己想要的。
（2）读操作（HD44780 至单片机）显示模块的指令集，根据自己的显示需要进行相应的配置显示的位置设置DDRAM显示在第一行某一列的数据可以写命令：0x80 | 0x**，显示在第二行某一列的数据可以写命令：0x80 | 0x40 | 0x** = 0xC0 | 0x**，0x80 是因为在设置DDRAM 地址时，DB7 固定是为1 的。
LCD1602 写入自己的字符及显示汉字1、由于LCD 是外部设备，处理速度比CPU 速度慢，向LCD 写入命令到完成功能需要一定的时间，在这个过程中，LCD 处于忙状态，不能向LCD 写入新的内容。
LCD1602自定义字符
write_com(0x01);//清屏
write_com(0x80);//设置显示位置指针
}
void maΒιβλιοθήκη n(){uchar num;
init();
write_com(0x40); //(01 000 000=0x40)定义第一个自定义字符
uchar table1[]={0x0F,0x09,0x0F,0x09,0x0F,0x09,0x0B,0x11};//月
uchar table2[]={0x0F,0x09,0x09,0x0F,0x09,0x09,0x09,0x0F};//日
void delay(uchar xms)//延时函数
{
uint i,j;
规定显示在?第一行第一?个位置write?data?write?data?0x00显示第一个?自定义字符?write?data?0x01显示第二个?自定义字符?write?data?0x02显示第三个?自定义字符?while?1

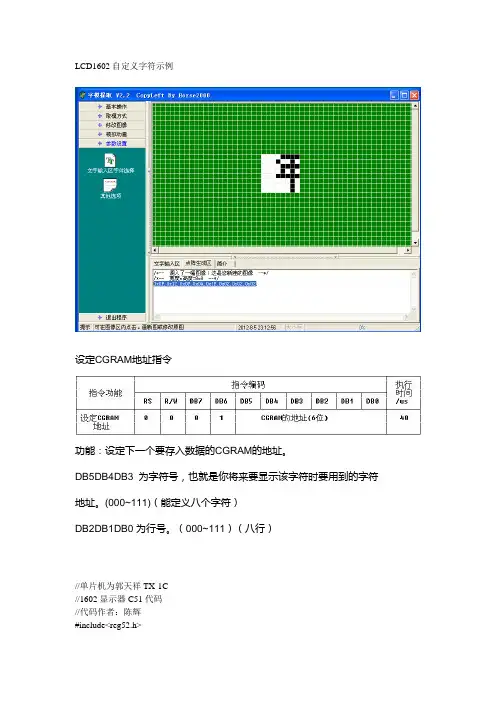

LCD1602自定义字符示例
设定CGRAM地址指令
功能：设定下一个要存入数据的CGRAM的地址。
for(num=0;num<8;num++)
{
write_data(table[num]);
}
write_com(0x48); //(01 001 000=0x48)定义第二个自定义字符
for(num=0;num<8;num++)
{
write_data(table1[num]);
}
write_com(0x50);//(01 010 000=0x50)定义第三个自定义字符
LCD1602自定义显示字符及汉字
LCD1602自定义显示字符及汉字整理：大海橡树第一篇讲解一下LCD1602，学过单片机的朋友们都知道它了吧，可以说是用的最广，最简单，也是学液晶入门级别的一块液晶了。
LCD1602顾名思义就是两行显示的液晶，每行最多显示16个字符（里面总共有160个字符），其中包括阿拉伯数字、英文字母的大小写，常用符号，及日文的假名！每个字符对应一个ASCII码，我们通过向液晶送相应符号的ASCII码来显示这个字符。
下面看一下Proteus软件中的LCD1602，在Proteus软件的元件库中，LCD1602为LM016L,下面是这块液晶的引脚图：具体的相关引脚和功能设定参看LCD1602的PDF文档资料，由于篇幅问题，这里就不赘述了！还有一点要说的就是大家在仿真LCD1602时，要是用的是DB7~DB0连单片机的P0口的话，一定要加上拉电阻，要不然驱动不了，因为单片机的四组IO口就P0的内部无上拉，驱动能力弱！看下面的图：在P0口加了排阻（RESPACK-8）对于自带字符的显示，只需要将对应的ASCII码写入LCD中显示即可，这个是每个人开始学习液晶最开始要学会的了，看看数据手册，写写程序，想必大家都会了，这里就不做介绍，本篇着重讲解一下怎样自定义显示字符，比如显示自定的字符、显示汉字等等这些！要显示我们自定义的字符，就要用到LCD中的CGRAM存储器（character generate RAM），而我们之前用的显示自带的字符用到的是DDRAM，两个是不同的。
看液晶手册我们知道，CGRAM的地址是0x40~0x7F，共128个字节，而一个字符是8个字节，所以一共能显示8个自定义的字符。
内部常用字符的显示是从0x20开始的，0x00~0x0F是专门留给自定义字符显示用的。
那么怎样显示一个自定义字符呢？首先我们要清楚LCD1602显示字符的点阵大小，眼力好的可以看出来，LCD1602一个显示字符的位置是5*8的点阵，也就是说它所能显示的点阵图形的大小是5*8的！要显示一个自定义的字符，首先我们要知道所显示自定义字符的点阵数据，也就是在一个5*8的点阵上那个点是黑的（将该点点黑，就是高电平----1），哪个点是白的（该点不显示，为低电平----0），但是我们送入到LCD中的是ASCII码，它是8位的数据，而一个显示字符的点阵大小只是5*8的，显然不够，显示的办法是8*8点阵的前三列不用，也就是不显示，我们只用后面的5列来显示。
LCD1602自定义字符
while(1);
}
2012-08-05
//代码作者：陈辉
#include<reg52.h>
#define uchar unsigned char
#define uint unsigned int
sbi;
sbit lcdrs=P3^5;
sbit lcden=P3^4;
uchar table[]={0x0F,0x12,0x0F,0x0A,0x1F,0x02,0x02,0x02};//年,用取模软件取得点阵数组
for(i=xms;i>0;i--)
for(j=110;j>0;j--);
}
void write_com(uchar com)//写指令函数
{
lcdrs=0;
P0=com;
delay(5);
lcden=1;
delay(5);
lcden=0;
}
void write_data(uchar date)//写数据函数
{
lcdrs=1;
P0=date;
delay(5);
lcden=1;
delay(5);
lcden=0;
}
void init()//初始化函数
{
dula=0;
wela=0;
lcden=0;
write_com(0x38); //显示模式设置
write_com(0x0c);//显示光标设置,打开光标显示并闪烁
LCD1602自定义字符示例
设定CGRAM地址指令
功能：设定下一个要存入数据的CGRAM的地址。
DB5DB4DB3为字符号，也就是你将来要显示该字符时要用到的字符
通用型LCD1602自定义字符的显示
通用型LCD1602自定义字符的显示LCD1602主要用来显示数字、字母、图形以及少量自定义字符。
由于其显示控制简单，性价比高，广泛用于电子表、冰箱、空调、汽车电子仪表等装置。
本文主要研究一下如何在LCD1602显示自定义字符。
虽然技术含量不高，但是注意编程的细节还是很有必要去探讨一番。
1.引言液晶显示器的英文名是Liquid CrystalDisplay，简称LCD.液晶显示器作为显示器件具有体积小、重量轻、功耗低，性价比高等优点，所以LCD日渐成为各种便携式电子产品的理想显示器，1602液晶也叫1602字符型液晶，它是一种专门用来显示字母、数字、符号等的点阵型液晶模块，它有若干个5X7或5X11点阵字符位组成，每个点阵字符位都可以显示一个字符。
每位之间有一个点距的间隔，每行之间也有间隔，起到了字符间距和行间距的作用，正因为如此，所以它不能像12864一样显示图形，但是有时候很想要用图形表示，那么LCD1602提供了8个空间的自定义字符，如图1所示，显示的年月日，.C 就是自定义字符。
2.通用型LCD1602操作方法LCD1602是指显示的内容为16X2，即可以显示两行，每行16个字符液晶模块（显示字符和数字）。
目前市面上字符液晶绝大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此基于HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。
如图2所示，字符型LCD1602通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC（15脚）和地线GND（16脚），从左到右分别是1引脚到16引脚在这里要说明的是：（1）要用1602型LCD显示字符必须解决3个问题：a.待显示字符ASCII标准码产生；b.液晶显示模式的设置；c.字符显示位置的指定。
（2）若想在00H处显示数据的话，则必须将00H加上80H，即0x00H+0x80H，若要在01H处显示数据，也必须加0x80H，例如要将某字符显示在第2行第5列，则确定地址的。
1602显示汉字和自定义字符库
1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，但是没有汉字库。
每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”。
今天偶然在网上发现有的人利用1602显示简单的汉字，对这个产生了兴趣，上网搜了一些资料，自己慢慢的研究了一下，终于弄懂了怎么回事，自己也写了一个显示“天”，“℃”，“你”，“土”，心形，“明”的程序。
下面就和大家一起分享一下。
查看LCD1602的CGROM字符代码表，可以发现从00000000B~00000111B （00H~07H）地址的内容是没有定义的，它是留给用户自己定义的，用户可以通过先定义LCD1602的CGRAM中的内容，最多可以自定义8个字符，然后就可以同调用CGROM字符一样来调用自定义好的字符。
那么如何设定CGRAM中的内容呢？首先我们要把所要编写的字符对应于5X8点阵的“字模”提取出来，我们可以通过相关的软件来提取，也可以手工提取。
说白了也就是将点阵的某一行中有显示的点用1表示，无显示的点用0表示，以此形成该行对应的字模数据。
设定CGRAM的内容，要一行一行的设定，每一行对应一个CGRAM，5X8点阵，每行5点，共8行，因此要将8行的字模数据都写入CGRAM。
写好后,就可像调用CGROM字符一样来来调用它了（CGRAM是可写可读的，CGROM只可读不可写）。
下面贴出我的程序（见1602LCD文件夹中的1602显示汉字.Uv2文件），实物图和Proteus仿真图，由于一个字符的点数为5X8，点数太少所以显示效果不是很好，经实验发现实物效果比仿真要好，下面为两者的效果图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LCD1602 自定义字符2011-09-06 20:40:55| 分类：1602|举报|字号订阅用户自定义字符的应用：我们从CGROM表上可以看到，在表的最左边是一列可以允许用户自定义的CGRAM，从上往下看着是16个，实际只有8个字节可用。
它的字符码是00000000－00000111这8个地址，表的下面还有8个字节，但因为这个CGRAM 的字符码规定0－2位为地址，3位无效，4－7全为零。
因此CGRAM的字符码只有最后三位能用也就是8个字节了。
等效为0000X111，X为无效位，最后三位为000－111共8个。
如果我们要想显示这8个用户自定义的字符，操作方法和显示CGROM的一样，先设置DDRAM位置，再向DDRAM写入字符码，例如“A”就是41H。
现在我们要显示CGRAM的第一个自定义字符，就向DDRAM写入00000000B(00H),如果要显示第8个就写入00000111(08H),简单吧！好！现在我们来看怎么向这八个自定义字符写入字模。
有个设置CGRAM地址的指令如下图：从这个指令可以看出指令数据的高2位已固定是01，只有后面的6位是地址数据，而这6位中的高3位就表示这八个自定义字符，最后的3位就是字模数据的八个地址了。
例如第一个自定义字符的字模地址为01000000－01000111八个地址。
我们向这8个字节写入字模数据，让它能显示出“℃”地址：01000000数据：00010000 图示: ○○○■○○○○0100000100000110 ○○○○○■■○0100001000001001 ○○○○■○○■0100001100001000 ○○○○■○○○0100010000001000 ○○○○■○○○0100010100001001 ○○○○■○○■0100011000000110 ○○○○○■■○0100011100000000 ○○○○○○○○图示：下面我们写一段程序让这8个自定义字符显示出一个心的图案：# include <reg51.h>unsigned char table1[]={0x03,0x07,0x0f,0x1f,0x1f,0x1f,0x1f,0x1f,0x18,0x1E,0x1f,0x1f,0x1f,0x1f,0x1f,0x1f,0x07,0x1f,0x1f,0x1f,0x1f,0x1f,0x1f,0x1f,0x10,0x18,0x1c,0x1E,0x1E,0x1E,0x1E,0x1E,0x0f,0x07,0x03,0x01,0x00,0x00,0x00,0x00,0x1f,0x1f,0x1f,0x1f,0x1f,0x0f,0x07,0x01,0x1f,0x1f,0x1f,0x1f,0x1f,0x1c,0x18,0x00,0x1c,0x18,0x10,0x00,0x00,0x00,0x00,0x00};//心图案unsigned char table[]={0x10,0x06,0x09,0x08,0x08,0x09,0x06,0x00};//字符℃#define CLEARSCREEN LCD_write_command(0x01)/**************定义接口************************/#define LCDIO P2sbit LCD1602_RS=P3^0;sbit LCD1602_RW=P3^1;sbit LCD1602_EN=P3^2;/**************定义函数************************/void LCD_write_command(unsigned char command);//写入指令函数void LCD_write_dat(unsigned char dat);//写入数据函数void LCD_set_xy( unsigned char x, unsigned char y );//设置显示位置函数void LCD_dsp_char( unsigned x,unsigned char y,unsigned char dat);//显示一个字符函数void LCD_dsp_string(unsigned char X,unsigned char Y,unsigned char*s);//显示字符串函数void LCD_init(void);//初始化函数void delay_nms(unsigned int n);//延时函数/********************************************//************初始化函数****************/void LCD_init(void){CLEARSCREEN;//clear screenLCD_write_command(0x38);//set 8 bit data transmission mode LCD_write_command(0x0c);//open display (enable lcd display) LCD_write_command(0x80);//set lcd first display address CLEARSCREEN;//clear screen}/****************************************************//**************写指令函数********************************/void LCD_write_command(unsigned char command){LCDIO=command;LCD1602_RS=0;LCD1602_RW=0;LCD1602_EN=0;LCD1602_EN=1;delay_nms(10);}/***************************************************/ /****************写数据函数************************/ void LCD_write_dat(unsigned char dat){LCDIO=dat;LCD1602_RS=1;LCD1602_RW=0;LCD1602_EN=0;delay_nms(1);LCD1602_EN=1;}/****************************************************//***************设置显示位置**************************/ void LCD_set_xy( unsigned char x, unsigned char y ) {unsigned char address;if (y == 1)address = 0x80 + x;elseaddress =0xc0+ x;LCD_write_command(address);}/***************************************************//****************显示一个字符**********************/void LCD_dsp_char( unsigned x,unsigned char y,unsigned char dat){LCD_set_xy( x, y );LCD_write_dat(dat);}/**********************************************//***************显示字符串函数***************/void LCD_dsp_string(unsigned char X,unsigned char Y,unsigned char *s) {LCD_set_xy( X, Y );while (*s){LCD_write_dat(*s);s ++;}}/***********************************************//********** 延时**********************/void delay_nms(unsigned int n){unsigned int i=0,j=0;for (i=n;i>0;i--)for (j=0;j<10;j++);}/**************************************//***********主函数**************/void main(void){unsigned char i,j,k,tmp;LCD_init();delay_nms(100);tmp=0x40;//设置CGRAM地址的格式字k=0;for(j=0;j<8;j++){for(i=0;i<8;i++){LCD_write_command(tmp+i); // 设置自定义字符的CGRAM 地址delay_nms(2);LCD_write_dat(table1[k]); // 向CGRAM写入自定义字符表的数据k++;delay_nms(2);}tmp=tmp+8;}LCD_dsp_string(1,1,"LCD TEST ");//在第一行第一列显示“LCD TEST”LCD_dsp_string(1,2,"SUCCESSFUL ");//在第二行第一列显示“SUCCESSFUL”for (i=0;i<4;i++){LCD_dsp_char( 12+i,1,i);//在第一行第12列位置显示心图案的上半部delay_nms(1);}for (i=4;i<8;i++){LCD_dsp_char( 12+i-4,2,i);在第二行第12列位置显示心图案的下半部delay_nms(1);}while (1);}/********************************************************************/实际效果如图：。
