配电工程基础知识培训 一
配电、安全施工及防触电培训
一、低压配电 二、低压配电日常巡视及检测 三、安全施工 四、防触电及触电急救
三、安全施工
1、在生产过程中，如果发现有安全隐患(主要是触电、高空 跌落、中毒、车祸、火灾)，必须停止施工或操作。
2、高压断、合闸操作时，至少有1人监护，必须使用高压绝 缘鞋、高压绝缘手套、高压绝缘操作棒、防护镜及安全帽。 操作时先断低压再断高压，先合高压再合低压；先断中间再 断两边，先合两边再合中间。低压断、合闸操作时，最好穿 绝缘鞋；分闸时，先断分闸再断总闸，合闸时，先合总闸再 合分闸。
2、判断哪些电源对人体有电击伤害，电压＞36V的电源 就会对人体造成不同程度的损害，电压越高，损害程度就 越大。
四、防触电及触电急救
①只有两根线的为交流220V，如有四根线的为交流380V。
四、防触电及触电急救
②三根线的为交流10KV以上。
四、防触电及触电急救
3、避免触电的三大法则： ①避免人体直接或间接与电源接触； ②避免电源通过人体形成回路； ③限制流经人体的电流强度。
一、低压配电
⑧供电线缆的温升一般不应超过20°C，连接端子的温 升一般不应超过50°C，开关、熔断器的温升一般不应超过 40°C或触头压降不应超过10mV/100A。
⑨选择开关、接触器、断路器及熔断器时，其额定电 流值(或整定值)为负载电流值的1.5倍(专业机房)，最大不 能超过2.5倍(一般配电)。分路断路器及熔断器的额定电流 值(或整定值)应小于总断路器及熔断器的额定电流值(或整 定值)，总断路器及熔断器的额定电流值(或整定值)应小于 供电设备的额定电流值。
⑦功率因数：cosφ= P/S。 市电要求功率因数>0.9，达不到 要用电容补偿柜补偿。发电机组的 功率因数为0.8，不能用电容补偿 柜补偿。
低压配电基础知识培训讲义
低压配电基础知识培训讲义一、低压配电系统的概念低压配电系统是指电压在1000V及以下的电力配电系统。
它是向用户提供电能的主要电力系统，也是工业、商业、住宅等建筑物内部电气设备的供电系统。
低压配电系统的设计和运行对于保障电力安全和电气设备的正常运行至关重要。
二、低压配电系统的组成1. 主配电室：主配电室是低压配电系统的核心部分，一般位于建筑物的地下室或者专门的配电室中。
主配电室内设有主配电柜、母线、断路器等设备，用于将从变电站输送过来的高压电能转变为低压电能。
2. 次级配电室：次级配电室是主配电室的分支配电室，通常位于建筑物的各个楼层或者各个区域。
次级配电室内设有配电箱、断路器、开关等设备，用于将低压电能进一步分配到各个用电设备。
3. 用电设备：包括灯具、风扇、空调、电梯、生产设备等各种用电设备，是低压配电系统的终端设备，接收和利用低压电能。
三、低压配电系统的安全要求1. 绝缘：低压配电系统中的所有电气设备都必须具备良好的绝缘性能，以避免电击事故的发生。
2. 过载和短路保护：低压配电系统中的断路器、熔断器等保护装置必须能够及时切断电路，以防止因过载或短路而引起的火灾和设备损坏。
3. 接地保护：低压配电系统必须有可靠的接地装置，以保障人身安全和设备运行的稳定性。
4. 防雷防渗透：对于室外低压配电系统，要进行防雷和防水处理，以提高系统的稳定性和安全性。
四、低压配电系统的维护和管理1. 定期巡检：对主配电室和次级配电室进行定期巡检，检查设备的运行状态和绝缘性能，发现问题及时处理。
2. 设备保养：对于断路器、熔断器等保护装置，要进行定期的清洁和检修，保证其正常运行。
3. 库房管理：对于备用的电气设备和配件要进行合理的存放和管理，确保在需要时能够及时更换和使用。
4. 安全教育：对工作人员进行电气安全教育和培训，增强他们的安全意识和应急处理能力。
五、低压配电系统的故障处理1. 断路器跳闸：当低压配电系统出现短路或者过载时，断路器会自动跳闸，此时应及时排除故障，重合闸启动电气设备。
高低压电力工程入门培训资料
1. 通道部分
1.2 桥架选型及架设 低压桥架 300及300以下，高度选100,可用吊装螺杆固定，300桥架至多可放三根电缆，若电缆型号较小，可适当增 加电缆数量或改小桥架，厚度为1个厚（不包含桥架表面漆的厚度）。 400及400以上，高度选150，用角钢固定，400桥架至多放四根，500桥架放5根，依次类推，若电缆型号 较小，可适当增加电缆数量或改小桥架，400桥架1个厚，每加100厚度加0.1（如500桥架1.1个厚、600桥 架1.2个厚依此类推） 高压桥架 300及300以下，高度选150,可用吊装螺杆固定，300桥架至多可放三根电缆，由于高压电缆绝缘较厚，可 根据电缆实际外径适当减少电缆数量或改大桥架，厚度为1个厚（不包含桥架表面漆的厚度）。 400及400以上，高度选200，用角钢固定，400桥架至多放四根，500桥架放5根，依次类推，由于高压电 缆绝缘较厚，可根据电缆实际外径适当减少电缆数量或改大桥架，400桥架1.1个厚，每加100厚度加0.1 （如500桥架1.2个厚、600桥架1.3个厚依此类推） 桥架架设过程中需在接口处安装桥架接地线（俗称辫子线） 桥架下端喷“高压危险”以及电缆走向的字样 电缆敷设完成后需盖上盖板
塑壳断路器(MCCB)，常用于各种低压柜出线开 关，以及各种配电箱的总开。一般小于630A。
框架断路器(ACB)，又称万能式断路器。电流超 过800A用这种断路器，一般用于低压柜进线柜， 联络柜的总开。
1.基本元器件及设备的认识
2.2.高压开关一般有三种常见类型：高压断路器、负荷开关、高压隔离开关 高压断路器 （QF)——短路、灭弧、正常负荷 在送配电工程中一般用于开闭所KYN28柜或者其他高 压柜中
高压配电常用知识培训1讲解
三、设备设施操作规范及规程
1、高压配电柜操作规范及规程：
1）准备工作： 主管讲明本次工作内容，由该班员工根据工作内容填写《倒闸操作 票》并做扼要记录； 2）操作方式及要求： ⑴高压操作时，要带绝缘手套，穿绝缘靴； ⑵倒闸操作时，应按要求填写《倒闸操作票》； ⑶倒闸操作时，应有两名高压运行电工在场，一名操作，一名监护 。其中对设备熟悉者作监护，操作人和监护人应先在模拟盘上对所填 的操作项目认真核对，执行监护； ⑷必须按照规定的顺序停电和送电，严禁带负荷拉、合开关。送电 时，应先将手车摇上，后合开关，停电时，顺序相反，拉动手车；操 作中应注意防止反送电； ⑸防止带电合接地开关，防止接地开关在接地位置送电； ⑹防止误入带电间隔；
二、设备设施维修保养方法及故障处理流程
（一）设备设施维修保养方法：
12、配电柜空气开关跳闸的处置: 1）判断跳闸原因（短路或过载）； 2）查清楚负载种类及颁情况； 3）对可疑处逐个检查，确认故障部位或报告上级主管，请求支援解决； 4）对故障已排除应立即恢复供电； 13、变配电房发生水浸时的处置: 1）视进水情况，拉下总电源开关或高压开关； 2）堵住或关闭进水源； 3）如果漏水较大，应立即报告上级主管，同时尽力阻滞进水； 4）进水源堵住或关闭后，应立即排水； 5）排干水后，应立即对湿水设备设施进行除湿处理（如用干净干抹布擦 试、热风吹干、自然通风，更换相关管线等）； 6）确认湿水已消除（如各绝缘电阻达到规定要求），可开机试运行，如 无异常情况出现，则可以投入正常运行;
运转，环境温度也降低了，但变压器温度依然过高，则有可能发生超高温跳 闸，若发生超高温跳闸，应退出故障变压器并根据负荷情况尽快用本段另一
台变压器带本段负荷，应严格执行倒闸操作规程，并尽快安排检修变压器；
配电培训

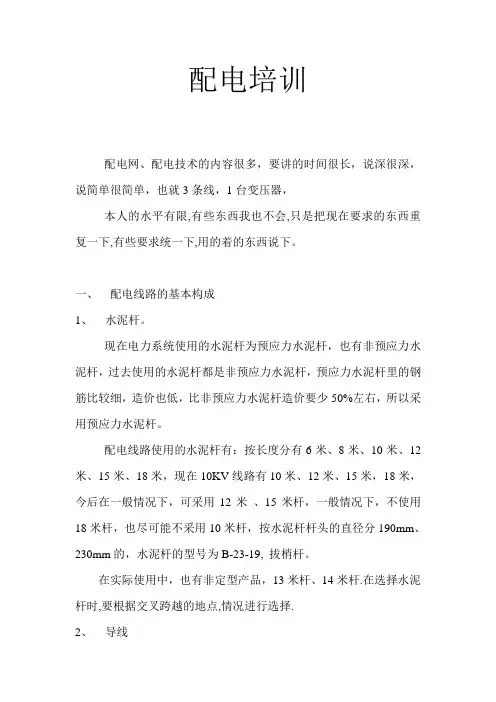

配电培训配电网、配电技术的内容很多，要讲的时间很长，说深很深，说简单很简单，也就3条线，1台变压器，本人的水平有限,有些东西我也不会,只是把现在要求的东西重复一下,有些要求统一下,用的着的东西说下。
一、配电线路的基本构成1、水泥杆。
现在电力系统使用的水泥杆为预应力水泥杆，也有非预应力水泥杆，过去使用的水泥杆都是非预应力水泥杆，预应力水泥杆里的钢筋比较细，造价也低，比非预应力水泥杆造价要少50%左右，所以采用预应力水泥杆。
配电线路使用的水泥杆有：按长度分有6米、8米、10米、12米、15米、18米，现在10KV线路有10米、12米、15米，18米，今后在一般情况下，可采用12米、15米杆，一般情况下，不使用18米杆，也尽可能不采用10米杆，按水泥杆杆头的直径分190mm、230mm的，水泥杆的型号为B-23-19, 拔梢杆。
在实际使用中，也有非定型产品，13米杆、14米杆.在选择水泥杆时,要根据交叉跨越的地点,情况进行选择.2、导线现在使用的是钢芯铝导线，型号为LGJ-240mm2, LGJ-150mm2, LGJ-120mm2, LGJ-95mm2, LGJ-70mm2, LGJ-50mm2.还有绝缘导线JKLYJ-240mm2,, JKLYJ-150mm2, JKLYJ-120mm2, JKLYJ-95mm2, JKLYJ-70mm2, JKLYJ-50mm2.电缆,型号为YJV22-300 mm2,, YJLV22-240 mm2, YJV22-150 mm2,等等.导线的选择,一般按照安全电流和电压降进行选择.但安全电流比较大,比如LGJ-50 mm2导线的安全电流是220安培, LGJ-70 mm2导线的安全电流是275安培,但是按照这个选择肯定不行,无法满足用户的要求,实际工作上,应按找经济电流密度选择, 电流密度最通俗,易记的是每平方毫米能通过2安培, LGJ-240 mm2导线的经济电流是480安培,一般在500安培左右应该没问题.绝缘线的选择,应慎重,绝缘线的好处非常明显,现在使用的绝缘线绝缘程度很好,但安全规程中明确规定, 在作业时,架空绝缘导线不应视为绝缘设备,架空绝缘线路与裸导线线路停电作业的安全距离要求相同,绝缘线与裸导线一样,挂个风筝,塑料布都没问题,但是绝缘线有个致命的缺点,那就是当绝缘线落雷时,易断线,裸导线落雷后,线路会跳闸.绝缘线落雷后,易击段断导线,因此,在无高大的建筑物屏蔽的情况下,不提倡使用绝缘线,我个人认为,在农网,最好使用裸导线比较好.3、金具根据北镇10KV线路的运行方式,有3种,原城网线路都是采用水平排列方式,原农网采用是三角排列,有正三角和扁三角,这三种运行方式哪个好,哪个坏,也说不好,各有优点,各有缺点,今后全部采用水平排列方式. 运行方式的不同,采用的金具也不一样.横但,水平排列的方式,裸导线使用的横但型号是∠75×75×8×2480,宽是72×75毫米,厚是8毫米,长是2480毫米.绝缘导线使用的横但型号是∠75×75×8×1780,宽是72×75毫米,厚是8毫米,长是1780毫米.耐张杆横但采用的是J90横但, J90横但单位是套,包括2根2480横但或1780横但,2个垫铁,4根螺丝,3片耐张联板，以及加强连接的小角钢, J90横但分1#、2#、3#、4#。
20KV及以下配电网工程培训讲义(基础知识完整版)
中国电压等级发展历程
1000kV
±1100kV
750kV
±800kV
500kV ±500kV
22kV
33kV
66kV
330kV 220kV 110kV
1908 1921 1934 1943 1954 1972 1981 1989 2005 2010 2013 2017
云 南 昆
北 京
明
吉黑
林龙
延 边
现输送电能为目的的电力设施；按电压等级分, 1kV(220/400V)以下的低压架空 线路, 1～10kV(10kV)为高压架空线路。
架空线路的组成 由基础、电杆（或铁塔）、导线、铁附件 （横担）、绝缘子、金具等部
分组成。 架空线路的特点
（1）设备材料简单, 成本低； （2）容易发现故障, 维修方便； （3）容易受到外界环境的影响, 供电可靠性差； （4）需要占用地表面积, 影响市容。
如何学好工程造价
造价是一个要求比较高的行业。造价的基础，几乎涉及到建筑业的各专业，是个高度综合的职业，这
个不是短时间就能学会并学好的。
1）首先要学好相关的专业知识。 要学好建筑、安装方面的工程造价，需学好的课程就有：建筑概论、建筑学、建筑施工、经济管理、给水排水、 财务知识、机电设备、电工知识等。 从基础开始学，静下心来，学什么，就把它弄通。这是个需要花费大量时间精力的过程，坚持不懈。这样，你 的基础扎实了，在以后的应用中，能起到决定性的作用。 主要是定义、公式、图形、名词解释等最简单的基础应用，建设基本程序、施工工序、工程量计算等，还要知 道定额的知识和如何使用概预算定额。熟悉定额里的各分部的规则和计算方法，虽说是有软件，但是这是基础。 同时也要多熟悉造价方面的软件，虽说不一定要理解怎么算的，但一定要操作起来很熟悉。 2）实践出真知。平时一定要多上工地现场，熟悉施工流程，与定额的子目对照。这样对预决算的计算流程比较 清楚，不容易漏项，而且心里可以明白哪些项套哪些子目比较划算，这一点是最重要的，这是区分一个造价工作者 好坏的标准，定额子目虽然详细，毕竟几年才出一次，有很多细节上还是有漏洞的，在这些方面就可以适当的调整 调整，这看你是给甲方还是乙方工作。
配电培训讲义
2、作用于人体的电压对人体的影响
当人的，且随着作用于人体的电压的升高，人体的电阻急剧下降 电流迅速增加，对人体的伤害更严重。 如220kV～1000kV的电压（工频）作用于人体时，通过人体 的电流可同时影响心脏和呼吸中枢，引起中枢麻痹，使呼吸和心脏 跳动停止。更高的电压就更危险。
（5）带电作业不受停电时间的限制。它可在认 为方便的时候进行工作，既可保证检修的计划 性，又可保证检修质量。 （6）带电作业在一定范围内受环境和气候的限 制。在雷、雨、雪、雾等恶劣天气条件下不得 进行带电作业；当风力大于5 级或湿度大于80 ％，一般不宜进行带电作业（使用防潮工具除 外）；当设备绝缘不良和安全距离不够时，不 能进行带电作业。因此它与停电作业相比有一 定的局限性。
（3）能减少电能损耗。 在配网中，由于断开线路将使最佳配电形式 发生变化，如通过环网等远距离送电，这将 增大线路的损耗，因此带电作业可降低电网 的电能损失。 由于带电作业实施的灵活性，人员和机械设 备能更好地按计划和均衡地承担线路检修的 任务和工作，减少不必要的加班，也减少了 在节假日抢修加班的工作量。
第一章 带电作业概述
模块1 带电作业发展概况 模块2 带电作业特点
带电作业定义
根据GB/T14286《带电作业工具设备术语》 中术语定义 带电作业 指在带电的电力装置上进行作业或接近带电 部分所进行的各种作业，特别是工作人员身 体的任何部分或采用工具、装置或仪器进入 限定的带电作业区域的所有作业。
（8）输电线路带电作业可以提高系统稳定 性。减少由于停电检修期间与其相邻其它线 路再出故障而出现的超过N-1停电模式，造 成可能的系统振荡失稳大面积的停电现象。
第二章 带电作业原理和基本方法
模块1 模块2 模块3 模块4 模块5 模块6 高电压绝缘材料的电气特性 带电作业基本方法 地电位作业法的技术条件及等值电路 中间电位作业法的技术条件及等值电路 等电位作业法的技术条件及等值电路 等电位作业进入电场的方法
电力系统高低压配电基础培训
接触器
一、交流接触器 1．结构
➢触头系统：主触头、辅助触头 常开触头（动合触头） 常闭触头（动断触头）
➢电磁系统：动、静铁芯，吸引线圈和反作用弹簧 ➢灭弧系统：灭弧罩及灭弧栅片灭弧
接触器
交流接触器结构图
接触器
二、直流接触器
用途：远距离通断直流电路或控制直流电动机的频繁起停。 结构：电磁机构、触头系统和灭弧装置。 工作原理：与交流接触器基本相同。
万能转换开关 主令控制器 行程开关 接近开关
第六节 主令电器
控制按钮
第六节 主令电器
万能转换开关
第六节 主令电器
主令控制器
第六节 主令电器
行程开关
第六节 主令电器
接近开关
本章小结
❖ 开关电器、主令电器、接触器、继电器、熔断器等低 压电器的作用、结构、工作原理；
❖ 低压电器图形和文字符号； ❖ 每种低压电器的技术参数； ❖ 低压电器的使用和选择方法。
32 - 公共动触头接线柱 33 - 常开触头接线柱
双金属片式热继电器
继电器
四、热继电器
继电器
四、热继电器
使用与选择
使用：作为电动机的过载保护，注意与熔断器的配合。 选择：ＩeR ≥Ｉed
ＩeR：热继电器热元件的额定电流； Ｉed：电动机的额定电流。
四、时间继电器
作用：按整定时间长短通断电路 分类： 按构成原理分：电磁式
常用型号： SCB9、SCB10、SGB10 等 如SCB
高压配电柜KYN28-12
低压配电柜GCS
GCS低压抽出式开关柜 概述：
低压配电柜GCS
结构：
装置各功能室严格分开，其隔离室主要为功能 单元室、母线室、电缆室，各单元的功能作用 相对独立，不会因为某一单元的故障而影响其 单元的工作，使故障限制在最小范围之内。 抽屉面板具有分、合、实验、抽出等位置的明 显标志，每一位置都分别有定位装置，以保证 联锁可靠。
配电工程基础知识培训-一
配电工程基础知识培训一、供配电系统的组成二、高压配电工程部分三、高压电缆四、高压开关柜五、低压配电柜六、低压电缆七、10kV一次系统图八、0。
4kV一次系统九、制作配电工程所要资料十、变配电的总体布置十一、直流屏十二、高压电工安全知识一、供配电系统的组成输配电线路工作流程: 发电设备升压变压器输电线路降压变压器高压开关柜低压出线柜10KV输变电线路配电变压器低压出线二、高压配电工程部分高压配电工程，我们俗称的配电房配电工程或变压器配电工程,由高压配电房、变压器、低压配电房组成。
高压：我司所做高压一般指10KV高压用电，一般用在工厂用电较大的企业或商住楼、房地产项目。
一次线路设备：直接与生产电能和输配电有关的设备。
包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消狐线圈、并联电容及高压熔断器等。
二次线路设备: 对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。
如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控电缆、小母线等. 高压包括两大主部分：一部分是高压配电房安装，一部分是厂房内低压动力照明的安装；高压主要分为从电线杆高压强电到配电房部分的安装；高压主要由高压柜、低压柜、计量柜、电缆几大部分组成，低压照明部分：主要是指厂房内普通的照明用电，一般指安装灯具这一块。
三、高压电缆高压电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。
型号：YJV22/8。
7—15KV。
高压电缆YJV：交联聚乙烯绝缘聚氯乙烯护套电力电缆；22：钢带铠装缘聚氯乙烯护套。
适于埋地敷设，承受机械外力作用,但不能承受大的拉力。
电压等级：110KV、35KV、10KV，也分单芯、三相，单芯通常用于超高压（110KV以上）通常我们常用是10KV三芯电缆。
电缆线常用截面有：300、240、185、150、120、95、70、50。
具体用多大电缆根据东莞各镇区供电公司相关规范确定。
配电网电力基础业务知识培训
一、电力系统介绍1.电力系统的构成2.配电、用电配电、低压入户是电力系统中直接与用户相连并向用户分配电能的环节。
配电系统由配电变电所（通常是将电网的输电电压降为配电电压）、配电线路（即1 千伏以上电压）、配电变压器、以及相应的控制保护设备组成。
低压入户是由配电变压器次级引出线到用户入户线之间的线路、元件所组成的系统，又称低压配电网络。
配电网络是从变电站出线到配电变压设备之间的网络。
电压通常为 6～10千伏，城市多使用 10 千伏配电。
随着城市负荷密度加大，已开始采用 20 千伏配电方案。
配电线路按结构有架空线路和地下电缆。
农村和中小城市可用架空线路，大城市（特别是市中心区）、旅游区、居民小区等应采用地下电缆。
二、线路建设1.线路建设的目的线路建设的目的就是将发电厂的电能通过架空或电缆线路、变电站等组合的系统传递给用电单位。
主网线路的主目的是将发电站的电力输送至变电站，再由变电站进行降压处理。
(由110kV、220kV、500kV降至10kV)。
配网线路的主要目的是从变电站将10kV送至居民区、工厂、商业区附近，再由杆上变、变电箱等设备将电压降至380V或220V，最后送至用户使用。
2.电网建设主要参与角色电网公司、设计院、施工单位、运检单位(电网网公司)。
3.配网线路建设流程配网线路的主要建设流程如下：①由国网公司作为甲方发起设计工作的招标。
②设计院中标后，开始进行线路设计，将设计成果提交给国网公司。
③国网公司确认设计成果后，发起施工的招标。
④施工单位中标后，开展建设工作。
完成建设后需要由国网公司根据设计进行验收。
⑤完成建设后，国网公司将线路移交给运检修单位进行维护。
三、设计工作的内容1.设计流程整个设计过程分为4个步骤：可行性研究、初步设计、施工图设计、竣工图设计。
理论上，上一阶段的设计成果通过审核之后才能够进入下一个设计阶段。
但对于配网工程来说，一般没有这么严格的要求。
可研阶段工作主要目标是确定方案的可行性、工作范围，一个比较大的作用是估算投资。
高低压电力工程入门培训资料
GGD柜 GGD 交流低压配电柜：G--低压配电柜；G--固定 安装、固定接线；D--电力用柜 带隔离开关，一般箱变用的较多（墨水湖箱变用
的此柜）
GGD常规柜体尺寸（宽*深） GGD 800×600 1000×600 800×800 1000×800
主要特点：结构简单，操作方便
2.配电系统图详解
①I 路电源合入运行，母联合入运行，II 路电源断开停运，全部负荷由 I 路电源带；
②I 路电源合入运行，母联断开停运，II 路电源合入运行，二路电源各带母线一段；
③I 路电源断开停运，母联合入运行，II 路电源合入运行，全部负荷由 II 路电源带。
2.配电系统图详解
①I 路电源合入运行，母联合入运行，II 路电源断开停运，全部负荷由 I 路电源带；
面应低于所定标高以下
24cm
1. 通道部分
举个例子，以1m*1m的井为代表
如图所示：该井就需要2根1.5m压条，2根1m压条，以及2块1.24m的盖板。在工程中我们常遇到进出户的 井一般只做三面墙，这种情况下靠墙的一边一般为1m或者是1.5m不能是2m及以上（自己思考为什么？）。 若是1m*1m的井，则可少一根1.5m压条。其中1m*1.5m的井较为特殊（因为两边都可以靠）下面详细介绍
1.基本元器件及设备的认识
二、基本高低压设备的认识
1.高压柜的分类
1.1按断路器安装方式分为移开式(手车式)和固定式 (1).移开式或手车式(用Y表示)：表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的，由于手车柜有很好的互换性,因此可以大大提高供电的可靠性，常 用的手车类型有:隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等，如KYN28A-12。 (2).固定式(用G表示): 表示柜内所有的电器元件(如:断路器或负荷开关等)均为固定式安装的，固定式开关柜较为简单经济，如XGN2-10、GG-1A等。 1.2.按安装地点分为户内和户外 (2).用于户外(用W表示);表示可以在户外安装使用， 如: XLW 等开关柜。 1.3.按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜金属封闭箱式开关柜和敞开式开关柜四大类
配电工程基础知识培训
制定应急预案，确保在突发情况下能 够迅速响应，保障电力供应的稳定。
对常见故障进行总结和分析，制定相 应的预防措施。
THANKS
感谢观看
验收标准
明确工程验收的标准和依据， 确保验收工作科学、规范。
验收流程
制定详细的验收流程，确保验 收工作有序进行。
验收内容
对施工完成的配电工程进行全 面检查，包括设备运行状况、 施工质量等。
验收记录
对验收过程中发现的问题进行 记录，并督促施工单位及时整
改。
05
配电工程安全与维护
安全操作规程
操作人员需经过专业 培训，熟悉操作规程 和安全要求。
配电工程的重要性
配电工程是电力系统的重要组成部分 ，是连接发电、输电和用电的桥梁和 纽带。
配电工程的安全、稳定运行直接关系 到用户用电的安全和可靠，对经济发 展和社会稳定具有重要意义。
配电工程的历史与发展
配电工程的发展经历了从简单的照明供电到现代化的智能电网的演变。
随着科技的不断进步和用户需求的不断提高，配电工程也在不断发展和 完善，智能化、自动化、节能环保等新技术不断应用于配电系统中。
输电线路
输电线路
输电线路是配电系统的重要组成部分 ，负责将电能从电源输送到负荷中心 。输电线路的种类包括架空线路和电 缆线路等。
输电线路设计
输电线路设计需要考虑线路的路径、 长度、截面、架设方式以及绝缘方式 等因素，以确保输电线路的安全可靠 和经济合理。
配电设备
配电设备
配电设备包括变压器、断路器、隔离开关、互感器、熔断器等，用于实现电能 的分配、控制和保护。
配电设备选型
在配电系统设计中，需要根据负荷需求和运行环境，合理选择配电设备的型号 、规格和数量，以确保配电系统的安全可靠和经济合理。
配电培训资料
配电设计培训内容
• • • • • • • 1.配电负荷分级及计算 2.接地系统分类 3.民用建筑用电设备的需要系数表 4.低压断路器的选用 5.电缆电线选型 6.线管选型 7.配电箱
1.配电负荷分级及计算
配电负荷分级
负荷电流计算
• • 三相电与单相电的负载电流计算： 对于单相电路而言，电机功率的计算公式是：P=IUcosφ， 相电流I=P/Ucosφ； 式中： I为相电流，它等于线电流 P为电机功率 U为相电压，一般是220V cosφ是电机功率因素，一般取0.75 ~0.85 对于三相平衡电路而言，三相电机功率的计算公式是： P=1.732IUcosφ。 由三相电机功率公式可推出线电流公式：I=P/1.732Ucosφ 式中： P为电机功率 U为线电压，一般是380V cosφ是电机功率因素，一般取0.75~0.85 计算出来了线电流了就可以根据电流大小和其他的条件选择导线。
• • •
• •
• • • • • • • • •
TN-S系统和TN-C-S系统TT系统的比较： 一、TN-S系统是具有保护零线作用，即保护零线与工作零线完全分开的系统；适用于危险性较大或 安全要求较高的场所。 TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源出严格分开的供电系统，也称三相五 线。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。 N为工作 零线，PE为专用【保护接地】线，即设备外壳连接到PE上。因为用5线配电，有色金属用量大，费 用较高，多为民用建筑配电选择方式。一旦设备出现外壳带电，接零保护系统能将漏电电流上升为 短路电流，这个电流很大，是TT 系统的5.3 倍，实际上就是单相对地短路故障，熔断器的熔丝会 熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。 TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT 系统优点多。 TN-S 方式供电系统 它是把工作零线N 和专用保护线PE 严格分开的供电系统。系统正常运行时， 专用保护线上没有电流，只是工作零线上有不平衡电流。PE 线对地没有电压，所以电气设备金属 外壳接零保护是接在专用的保护线PE 上，安全可靠。 工作零线只用作单相照明负载回路。 专用保护线PE 不许断线，也不许进入漏电开关。 干线上使用漏电保护器，工作零线不得有重复接地，而PE 线有重复接地，但是不经过漏电保护器， 所以TN-S 系统供电干线上也可以安装漏电保护器。 TN-S 方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。国家规定在建筑工程开工 前的“三通一平”（电通、水通、路通和地平——必须采用TN-S 方式供电系统。 二、TN-C-S系统是干线部分保护零线与工作零线前部分共用，后部分分开的系统，适用于低压进线 的车间。 TN-C-S供电系统，该系统PEN线自A点起分开为保护线（PE）和中性线（N）。为防止PE线与N线混淆， 应分别给PE线和PEN线涂上黄绿相间的色标，N线涂以浅蓝色色标。此外，自分开后，PE线不能再与 N线再合并。是三相四线供电。 TN-C-S系统是一个广泛采用的配电系统，无论在工矿企业还是在民用建筑中，其线路结构简单，又 能保证一定安全水平。 TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称 TT 系统。第 一个符号 T 表示电力系统中性点直接接地；第二个符号 T 表示负载设备外露不与带电体相接的金 属导电部分与大地直接联接。 TT系统配电线路内由同一接地故障保护电路的外露可导电部分，应用PE线连接，并应接至共用的接 地极上。当有多级保护时，各级宜有各自独立的接地极。
配电线路培训资料
$number {01}
目 录
• 配电线路基础知识 • 配电线路安全操作规程 • 配电线路维护与检修 • 配电线路安全防护措施 • 配电线路培训总结
01
配电线路基础知识
配电线路的定义与作用
总结词
配电线路是电力系统的重要组成部分，负责将电能从发电厂或上级变电站传输 至终端用户。
详细描述
在配电线路设备的危险区域设置 明显的警示标识，提醒人员注意
安全，避免触电事故的发生。
05
配电线路培训总结
培训内容回顾
配电线路基本知识
包括配电线路的组成、 分类、运行方式等。
配电线路设计
重点介绍了线路设计的 基本原则、设计流程、
设计要点等。
配电线路施工
涵盖了施工前的准备、 施工过程、施工验收等
方面的内容。
实操考核
评估学员在实际操作中的技能水平，确保学员能够独立完成操作任 务。
培训反馈
收集学员对培训的意见和建议，以便改进后续的培训内容和方式。
THANKS
记录与报告
将操作过程、发现的问题 以及采取的措施进行详细 记录，并及时向上级汇报。
定期维护
根据设备的使用情况，制 定合理的维护计划，定期 对设备进行检查和维护。
03
配电线路维护与检修
日常巡检与维护
日常巡检
定期对配电线路进行巡检，检查 线路是否有破损、老化、异常现 象，确保线路安全运行。
维护保养
对配电线路的设备进行定期保养 ，如清理绝缘子、紧固导线等， 保持设备良好的运行状态。
接地装置维护
定期对配电线路的接地装置进行检 查和维护，确保接地系统完好有效， 防止设备因接地不良而损坏。
防止触电的措施隔离带电部分，防止人员触电
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电工程基础知识培训一、供配电系统的组成二、高压配电工程部分三、高压电缆四、高压开关柜五、低压配电柜六、低压电缆七、10kV一次系统图八、0.4kV一次系统九、制作配电工程所要资料十、变配电的总体布置十一、直流屏十二、高压电工安全知识一、供配电系统的组成输配电线路工作流程：发电设备升压变压器输电线路降压变压器高压开关柜低压出线柜10KV输变电线路配电变压器低压出线二、高压配电工程部分高压配电工程，我们俗称的配电房配电工程或变压器配电工程，由高压配电房、变压器、低压配电房组成。
高压：我司所做高压一般指10KV高压用电，一般用在工厂用电较大的企业或商住楼、房地产项目。
一次线路设备：直接与生产电能和输配电有关的设备。
包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消狐线圈、并联电容及高压熔断器等。
二次线路设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。
如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控电缆、小母线等。
高压包括两大主部分：一部分是高压配电房安装，一部分是厂房内低压动力照明的安装；高压主要分为从电线杆高压强电到配电房部分的安装；高压主要由高压柜、低压柜、计量柜、电缆几大部分组成，低压照明部分：主要是指厂房内普通的照明用电，一般指安装灯具这一块。
三、高压电缆高压电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。
型号：YJV22/8.7-15KV。
高压电缆YJV：交联聚乙烯绝缘聚氯乙烯护套电力电缆；22：钢带铠装缘聚氯乙烯护套。
适于埋地敷设，承受机械外力作用，但不能承受大的拉力。
电压等级：110KV、35KV、10KV，也分单芯、三相，单芯通常用于超高压（110KV以上）通常我们常用是10KV三芯电缆。
电缆线常用截面有：300、240、185、150、120、95、70、50。
具体用多大电缆根据东莞各镇区供电公司相关规范确定. 常用的品牌有：广东电缆、南洋、广州电缆、金龙羽、民兴、信牌、东佳信、金环宇等四、高压开关柜开关柜是金属封闭式开关设备的俗称。
（即除进出线外，完全被金属外壳包住的开关设备）。
1、分类2、形式铠装式：如KYN1-10型间隔式：如JYN2-10型箱式：如XGN2-10型落地式：如KYN1-10和JYN2-10 中置式：如KYN1-10 3、“五防”功能高压开关柜必须装设防止电气误操作的装置，具体功能为：防止误分、误合断路器；防止带负荷推拉小车；防止误入带电间隔；防止带电挂接地线或合接地开关；防止接地开关在接地位置时送电；高压开关柜常用型号有：XGN、KYN，常用进口品牌有施耐德、通用、ABB、西门子等。
3、高压开关高压开关主要包括：高压隔离开关、高压负荷开关、高压断路器、高压熔断器。
高压隔离开关：是具有明显可见断口的开关，可用于有电压无负荷的线路。
没有灭弧功能，但安全性高。
可以用来分合一定的小电流。
高压负荷开关：接通或断开负荷电流，空荷变压器、空荷线路。
带灭弧功能，原则上不能带负载合闸。
常用的负荷开关有：SF6 、FZ12。
东莞常用于800KVA（不含800）变压器用此开关柜型。
高压断路器：最为先进，但造价高。
用于接通或断开有载或无负荷线路及电气设备，以及发生短路故障自动切断或重新合闸，能考虑到控制和保护二方面的作用。
常用的断路器有：VS1(常熟、上海、浙江)、VD4(ABB)、VK(东芝)以及梅兰M系列(法国)、ZN28-56(其它厂家)。
现东莞规定800KVA以上的变压器就要用断路器柜。
高压熔断器用于切断过载电流和短路故障，开式可分限流式和跌落实式等，俗称保险丝。
通常与负荷开关连接起来。
因负荷开关没有什么保护，只有过电流速断。
熔断器芯(保险)的选择500、630KVA-63A 800KVA-80A 1000KVA-125A 1250KVA-160A 电流互感器（CT）符号：主要用于大小电流的转换，便于测量仪表的5A要求（继电保护、电流取样），比如电柜上的电流指示，三相电度表的电流取样，电容电流取样。
高压CT变比规范：30/5、40/5、50/5、60/5、75/5、100/5、120/5、150/5、200/5、300/5、400/5、500/5、600/5、800/5等等。
低压CT变比规范：15/5、30/5、40/5、50/5、60/5、75/5、80/5、100/5、120/5、150/5、200/5、300/5、400/5、500/5、600/5、750/5、800/5、1000/5、1200/5、1500/5、2000/5、2500/5、3000/5、4000/5、5000/5、6000/5等等。
电压互感器（PT）符号：与变压器原理相同，用于高低压的转换，便于测量仪表的100V要求（继电保护、电压取样），比如电柜上的电压指示，三相电度表的电压取样。
比如控制电源、测量、指示等等。
变压器, 我们常用变压器有两种：干式、油浸式。
干式：目前东莞市供电部们要求的干式变压器为SCB10-、SCB11-、SGB10-、SGB11等等；油浸式：目前东莞市供电部们要求的油浸式变压器型号为S11-及S12以上；常用变压器的容量选择：100kVA、160kVA、200kVA、250kVA、315kVA、400kVA、500kVA、630kVA、800kVA、1000kVA、1250kVA、1600kVA、2000kVA、2500kVA、3150kVA。
常用品牌：浩莱、广高、禅星特、顺特、海鸿、粤华、华成。
五、低压配电柜低压柜的型号较多，常用的有：PGL柜、GGD型、BFC型、GCS型、GCK 型、GCL型、电容柜等等目前很多厂家生产品牌繁多，内容相差无几。
我们公司常用的有GGD型及GCK-1、GCS等柜型，总体上分固定式开关柜和抽屉式开关柜，PGL东莞市汰淘不用了。
固定式柜和抽屉式柜的特点：固定式：即元件开关都装于箱内，检修更换较麻烦，安全性不及抽屉柜，但价格低廉。
抽屉柜：目前用的较多，简洁、开关通路多，维修更换方便，安全性高，但价格较高。
低压开关柜, 主要的开关元件有断路器、刀开关、电容器、接触器等。
但最主要的影响成本最大的是断路器（俗称开关）根据选用要求不同，常用的进口品牌有：施耐德、三菱、ABB、通用、西门子；国产品牌有人民电器、常熟、良信、华坤、环宇等。
常用断路器额定电流等级有：100A、160A、200A、250A、400A、500A、630A、800A、1000A、1500A、2500A、4000A等。
我们公司常用低压柜品牌有：惠开、雄丰、科利、精业等。
母线槽的常用进口品牌有：施耐德、西门子、通用；国产品牌有：庆芙林、宝士、华顺。
六、低压电缆低压电线、电缆常用的型号有：BV、BX、BVV、VV等? BV：铜芯聚氯乙烯绝缘电线（铜芯塑料线）适用于500V以下线路中。
BX：铜芯橡皮绝缘电线铜芯像皮线）适用于500V以下线路中。
BVV：铜芯聚氯乙烯，聚氯乙烯护套电线（铜芯塑料护套线），适用于500V以下照明、动力、电线。
VV：聚氯乙烯绝缘聚氯乙烯护套铜芯电力电缆，适用于交流6KV以下固定敷设的输电线路，室内管道中，不能受机械外力作用敷设。
YJV：交联聚乙烯绝缘聚氯乙烯护套电力电缆，比VV 电缆工作温度更高，通过电流更大。
常用的电线、电缆截面有：1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630平方毫米等。
低压电线电缆所用的截面应根据用电设备的计算负荷确定，铜线截面不小于1.5平方毫米，单相回路的中性线截面与相线截面相同。
三相四线制的中性线截面不小于相线截面的50%。
七、10kV一次系统10kV一次系统图一般主要包括：市电进线柜、辅柜、计量柜、出线柜。
进线柜辅柜计量柜辅柜出线柜八、0.4kV一次系统0.4kV一次系统图一般主要包括：计量柜、进线柜、补偿柜、出线柜。
KWh KVarh 计量柜进线柜补偿柜补偿柜出线柜九、制作配电工程所要资料1、高压配电工程需要的资料：全厂的平面布置图；全厂用电设备的清单；能提供建配电房地方大小；用料的品牌要求；用电规律及甲方要求；2、低压配电工程低压配电工程是指从配电房低压配电柜出线开始到用电设备结束的那部分工程。
包括低压电缆、线槽（或电缆沟）、总配电箱（柜）、分配电箱、开关箱、照明灯具、吊扇等用电设备。
三、制作低压配电工程所要资料；全厂的平面布置图；全厂用电设备的清单；用电设备的定位图；用料的品牌要求；用电规律及甲方要求；十、变配电的总体布置变配电的总体布置主要是指变压器室、高压配电室、低压配电室、电容器室、控制室（值班室）、休息室、工具间等布置方案。
对露天变电所来讲，变压器是放置在室外的，不设变压器室。
高低压配电室的位置应便于进出线，变压器室的位置应便于运输、安装和维护。
低压配电室应靠近变压器。
十一、直流屏1.直流屏是直流电源操作系统的简称。
简称直流屏。
简单地说，直流屏就是提供稳定直流电源的设备。
（在输入有380V 电源时直接转化为220V，在输入（市电和备用电）都无输入时，直接转化为蓄电池供电——直流DC220V：实际上可以说是一种工业专用应急电源）。
就是通过充电机给蓄电池充电并通过蓄电池储存直流电能DC（电压值以及蓄电池的数量根据断路器的规格型号而定一般在110 伏-220 伏相应地需要蓄电池9-18 块）在高压开关柜需要电动合闸或分闸的时候能够对其合闸线圈或分闸线圈给出符合要求的直流电压以实现合闸或分闸，发电厂和变电站中的电力操作电源现今采用的都是直流电源，它为控制负荷和动力负荷以及直流事故照明负荷等提供电源，是当代电力系统控制、保护的基础。
主要应用于电力系统中小型发电厂、水电站、各类变电站，和其他使用直流设备的用户（如石化、矿山、铁路等），适用于开关分合闸及二次回路中的仪器、仪表、微机保护和真空断路器的开断提供电源和故障照明等场合。
同时也可对变电站内的通信系统提供电源2.直流屏是一种全新的数字化控制、保护、管理、测量的新型直流系统。
监控主机部分高度集成化，采用单板结构（All in one），内含绝缘监察、电池巡检、接地选线、电池活化、硅链稳压、微机中央信号等功能。
主机配置大液晶触摸屏，各种运行状态和参数均以汉字显示，整体设计方便简洁，人机界面友好，符合用户使用习惯。
直流屏系统为远程检测和控制提供了强大的功能，并具有遥控、遥调、遥测、遥信功能和远程通讯接口。
通过远程通讯接口可在远方获得直流电源系统的运行参数，还可通过该接口设定和修改运行状态及定值，满足电力自动化和电力系统无人值守变电站的要求；配有标准RS232/485 串行接口和以太网接口，可方便纳入电站自动化系统。
