数控车床编程常用指令介绍
数控机床编程指令
数控机床编程指令以下是常见的数控机床编程指令：1. G代码：用于控制机床的动作，如G00表示快速直线移动，G01表示直线插补运动，G02/G03表示圆弧插补运动等。
2. M代码：指令机床执行特定的功能，如M03表示启动主轴正转，M04表示启动主轴反转，M05表示停止主轴等。
3. T代码：切换工具的指令，如T01表示切换到1号工具。
4. S代码：设置主轴转速的指令，如S2000表示将主轴转速设为2000转/分钟。
5. F代码：设置进给速度的指令，如F100表示设定进给速度为100mm/min。
6. X/Y/Z/A/B/C代码：分别控制机床的X/Y/Z/A/B/C轴运动。
7. I/J/K代码：用于定义圆弧插补中圆弧的半径和圆心坐标。
8. R代码：用于定义圆弧的起点与终点之间的圆弧半径。
9. N代码：给程序段赋予行号，便于查找和修改程序。
10. G56代码：切换工件坐标系，使机床能够在不同位置加工工件。
11. G90/G91代码：G90表示绝对坐标运动，G91表示增量坐标运动。
12. G98/G99代码：G98表示返回初始平面，G99表示返回R点。
13. G61/G64代码：G61表示精确加工，G64表示标准加工。
14. G17/G18/G19代码：分别表示XY平面、ZX平面和ZY平面。
15. G43/G44/G49代码：G43表示刀具长度补偿，G44表示切削长度补偿，G49表示取消长度补偿。
16. G21/G22/G23代码：分别表示英制单位、公制单位和旋转坐标系。
17. G43.4/G43.3/G43.2代码：G43.4表示半径补偿，G43.3表示磨损补偿，G43.2表示长度与半径补偿。
18. G70/G71代码：G70表示英制单位，G71表示公制单位。
19. M02/M30代码：M02表示程序结束停机，M30表示程序结束自动返回原点。
20. G15/G16代码：G15表示极坐标插补，G16表示固定角度插补。
数控车床编程基本指令大全
数控车床编程基本指令大全车削加工编程一般包常用编程指令的应用含X和Z坐标运动及绕Z轴旋转的转角坐标C 。
(1)快速定位(G00或G0) 刀具以点位控制方式从当前所在位置快速移动到指令给出的目标位置。
指令格式：G00 X(U) Z(W) ；(2)直线插补(G01或G1)指令格式：G01 X(U) Z(W) F ；图1 快速定位图2 直线插补G00 X40.0 Z56.0； G01 X40.0 Z20.1 F0.2；/绝对坐标，直径编程； /绝对坐标，直径编程，切削进给率0.2mm/rG00 U-60.0 W-30 G01 U20.0 W-25.9 F0.2；/增量坐标，直径编程 /增量坐标，直径编程，切削进给率0.2mm／r(3)圆弧插补(G02或G2，G03或G3)1)指令格式: G02 X(U)_Z(W)_I_K_F_ ；G02 X(U) Z(W) R F ；G03 X(U)_Z(W)_I_K_F_ ；G03 X(U) Z(W) R F ；2)指令功能:3)指令说明:①G02为顺时针圆弧插补指令，G03为逆时针圆弧插补指令。
圆弧的顺、逆方向判断见图3左图，朝着与圆弧所在平面相垂直的坐标轴的负方向看，顺时针为G02，逆时针为G03，图3右图分别表示了车床前置刀架和后置刀架对圆弧顺与逆方向的判断；图3 圆弧的顺逆方向②如图4，采用绝对坐标编程，X、Z为圆弧终点坐标值；采用增量坐标编程，U、W为圆弧终点相对圆弧起点的坐标增量，R是圆弧半径，当圆弧所对圆心角为0°～180°时，Ｒ取正值；当圆心角为180°～360°时，R取负值。
I、K为圆心在X、Z轴方向上相对圆弧起点的坐标增量（用半径值表示），I、K为零时可以省略。
图4 圆弧绝对坐标,相对坐标图5 圆弧插补G02 X50.0 Z30.0 I25.0 F0.3； G03 X87.98 Z50.0 I-30.0 K-40.0 F0.3；G02 U20.0 W-20.0 I25.0 F0.3； /绝对坐标，直径编程G02 X50.Z30.0 R25.0 F0.3； G03 U37.98 W-30.0 I-30.0 K-40.0 F0.3；G02 U20.0 W-20.0 R25.0 F0.3； /相对坐标，直径编程(4)主轴转速设置(S)车床主轴的转速(r／min)为：式中υ为圆周切削速度，单位缺省为m／min 、D为工件的外径，单位为mm。

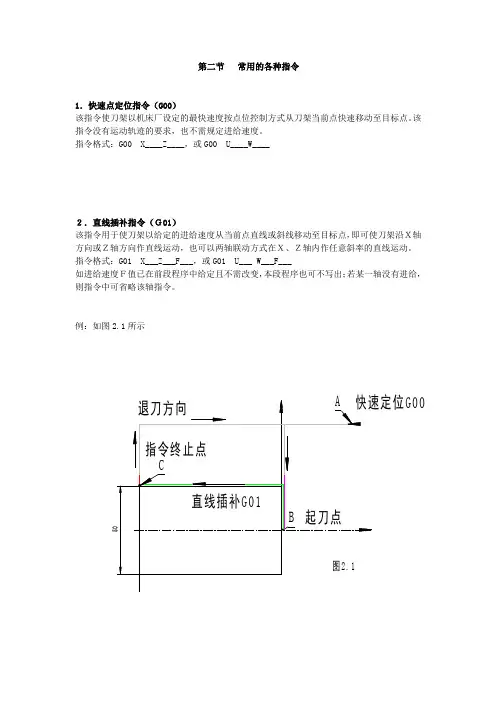

第二节 数控车床常用的各种指令
第二节 常用的各种指令1．快速点定位指令（G00）该指令使刀架以机床厂设定的最快速度按点位控制方式从刀架当前点快速移动至目标点。
该指令没有运动轨迹的要求，也不需规定进给速度。
指令格式：G00 X____Z____，或G00 U____W____２．直线插补指令（Ｇ01）该指令用于使刀架以给定的进给速度从当前点直线或斜线移动至目标点，即可使刀架沿Ｘ轴方向或Ｚ轴方向作直线运动，也可以两轴联动方式在Ｘ、Ｚ轴内作任意斜率的直线运动。
指令格式：G01 X___Z___F___，或G01 U___ W___F___ 如进给速度Ｆ值已在前段程序中给定且不需改变，本段程序也可不写出；若某一轴没有进给，则指令中可省略该轴指令。
例：如图2.1所示C50起刀点B A 退刀方向快速定位G00直线插补G01指令终止点图2.1% 程序头符号 O0001程序名N10 G50 S1000; 最高限速10000转N12 G00 S500 T0101; 设定转速500 换刀01 刀补01 N14 M03; 主轴正转 N16 M08;切削液开 N18 G00 X120.000 Z40.000 ; 快速定位到A 点N20 G00 Z1.5 ; 定位到 起刀点B 点 N22 G00 X62.000 ; N24 G00 X1.5 ;N26 G00 X0.000 Z1.000 ; N27 G01 Z0. F0.25 直线插补G01 N30 G01 X52.000 F0.250 ; N32 G01 Z-80.000 ; 直线插补 C 点 N34 G00 X62.000 ; 退刀 N36 G00 X120.000 ; N38 G00 Z40.000 ; N39 G28 U0 W0; 返回参考点N40 M1 M09; 程序停止 切削液关 N42 M30; 程序结束 返回程序头 %３．圆弧插补指令（G02、G03）该指令用于刀架作圆弧运动以切出圆弧轮廓。
数控编程指令大全
数控车床编程基本指令大全1.常用编程指令的应用车削加工编程一般包含X和Z坐标运动及绕Z轴旋转的转角坐标C 。
(1)快速定位(G00或G0) 刀具以点位控制方式从当前所在位置快速移动到指令给出的目标位置。
指令格式：G00 X(U) Z(W) ；(2)直线插补(G01或G1)指令格式：G01 X(U) Z(W) F ；图 1 快速定位图 2 直线插补G00 X40.0 Z56.0；G01 X40.0 Z20.1 F0.2；/绝对坐标，直径编程；/绝对坐标，直径编程，切削进给率0.2mm/rG00 U-60.0 W-30 G01 U20.0 W-25.9 F0.2；/增量坐标，直径编程/增量坐标，直径编程，切削进给率0.2mm／r(3)圆弧插补(G02或G2，G03或G3)1)指令格式: G02 X(U)_Z(W)_I_K_F_ ；G02 X(U) Z(W) R F ；G03 X(U)_Z(W)_I_K_F_ ；G03 X(U) Z(W) R F ；2)指令功能:3)指令说明:①G02为顺时针圆弧插补指令，G03为逆时针圆弧插补指令。
圆弧的顺、逆方向判断见图3左图，朝着与圆弧所在平面相垂直的坐标轴的负方向看，顺时针为G02，逆时针为G03，图3右图分别表示了车床前置刀架和后置刀架对圆弧顺与逆方向的判断；图3 圆弧的顺逆方向②如图4，采用绝对坐标编程，X、Z为圆弧终点坐标值；采用增量坐标编程，U、W为圆弧终点相对圆弧起点的坐标增量，R是圆弧半径，当圆弧所对圆心角为0°～180°时，Ｒ取正值；当圆心角为180°～360°时，R取负值。
I、K为圆心在X、Z轴方向上相对圆弧起点的坐标增量（用半径值表示），I、K为零时可以省略。
图4 圆弧绝对坐标,相对坐标图5 圆弧插补G02 X50.0 Z30.0 I25.0 F0.3； G03 X87.98 Z50.0 I-30.0 K-40.0 F0.3；G02 U20.0 W-20.0 I25.0 F0.3；/绝对坐标，直径编程G02 X50.Z30.0 R25.0 F0.3；G03 U37.98 W-30.0 I-30.0 K-40.0 F0.3；G02 U20.0 W-20.0 R25.0 F0.3；/相对坐标，直径编程(4)主轴转速设置(S)车床主轴的转速(r／min)为：式中υ为圆周切削速度，单位缺省为m／min 、D为工件的外径，单位为mm。
数控车床所有常用指令
数控车床所有常用指令主要用他们编程还有f进给速度 s主轴转速等等这是g代码G00快速移动点定位G01直线插补G02顺时针圆弧插补G03逆时针圆弧插补G04暂停G05---G17XY平面选择G18ZX平面选择G19YZ平面选择G32螺纹切削G33---G40刀具补偿注销G41刀具补偿——左G42刀具补偿——右G43刀具长度补偿——正G44刀具长度补偿——负G49刀具长度补偿注销G50主轴最高转速限制G54～G59加工坐标系设定G65用户宏指令G70精加工循环G71外圆粗切循环G72端面粗切循环G73封闭切削循环G74深孔钻循环G75外径切槽循环G76复合螺纹切削循环撤销固定循环G81定点钻孔循环G90绝对值编程G91增量值编程G92螺纹切削循环G94每分钟进给量G95每转进给量G96恒线速控制G97恒线速取消G98返回起始平面G99返回R平面G功能字SIEMENS系统G00快速移动点定位G01直线插补顺时针圆弧插补G03逆时针圆弧插补G04暂停G05通过中间点圆弧插补G17XY平面选择G18ZX平面选择G19YZ平面选择G32---G33恒螺距螺纹切削G40刀具补偿注销G41刀具补偿——左G42刀具补偿——右G43---G44---G49------G54～G59 零点偏置G65---G70英制G71米制G72---G73---G74---G75---G76---G80撤销固定循环G81固定循环G90绝对尺寸G91增量尺寸G92主轴转速极限直线进给率G95旋转进给率G96恒线速度G97注销G96G98---G99---辅助功能 M 代码功能作用范围功能代码功能作用范围功能M00 * 程序停止 M36 * 进给范围1M01 * 计划结束 M37 * 进给范围2M02 * 程序结束 M38 * 主轴速度范围1M03 主轴顺时针转动 M39 * 主轴速度范围2M04 主轴逆时针转动 M40-M45 * 齿轮换档M05 主轴停止 M46-M47 * 不指定M06 * 换刀 M48 * 注销M49M07 2号冷却液开 M49 * 进给率修正旁路M08 1号冷却液开 M50 * 3号冷却液开M09 冷却液关 M51 * 4号冷却液开M10 夹紧 M52-M54 * 不指定M11 松开 M55 * 刀具直线位移，位置1M12 * 不指定 M56 * 刀具直线位移，位置2M13 主轴顺时针，冷却液开 M57-M59 * 不指定M14 主轴逆时针，冷却液开 M60 更换工作M15 * 正运动 M61 工件直线位移，位置1M16 * 负运动 M62 * 工件直线位移，位置2M17-M18 * 不指定 M63-M70 * 不指定M19 主轴定向停止 M71 * 工件角度位移，位置1M20-M29 * 永不指定 M72 * 工件角度位移，位置2M30 * 纸带结束 M73-M89 * 不指定M31 * 互锁旁路 M90-M99 * 永不指定M32-M35 * 不指定1. F功能F功能指令用于控制切削进给量。
数控车床所有常用指令
数控车床所有常用指令主要用他们编程还有f进给速度 s主轴转速等等这是g代码G00快速移动点定位G01直线插补G02顺时针圆弧插补G03逆时针圆弧插补G04暂停G05---G17XY平面选择G18ZX平面选择G19YZ平面选择G32螺纹切削G33---G40刀具补偿注销G41刀具补偿——左G42刀具补偿——右G43刀具长度补偿——正G44刀具长度补偿——负G49刀具长度补偿注销G50主轴最高转速限制G54～G59加工坐标系设定G65用户宏指令G70精加工循环G71外圆粗切循环G72端面粗切循环G73封闭切削循环G74深孔钻循环G75外径切槽循环G76复合螺纹切削循环撤销固定循环G81定点钻孔循环G90绝对值编程G91增量值编程G92螺纹切削循环G94每分钟进给量G95每转进给量G96恒线速控制G97恒线速取消G98返回起始平面G99返回R平面G功能字SIEMENS系统G00快速移动点定位G01直线插补顺时针圆弧插补G03逆时针圆弧插补G04暂停G05通过中间点圆弧插补G17XY平面选择G18ZX平面选择G19YZ平面选择G32---G33恒螺距螺纹切削G40刀具补偿注销G41刀具补偿——左G42刀具补偿——右G43---G44---G49------G54～G59 零点偏置G65---G70英制G71米制G72---G73---G74---G75---G76---G80撤销固定循环G81固定循环G90绝对尺寸G91增量尺寸G92主轴转速极限直线进给率G95旋转进给率G96恒线速度G97注销G96G98---G99---辅助功能 M 代码功能作用范围功能代码功能作用范围功能M00 * 程序停止 M36 * 进给范围1M01 * 计划结束 M37 * 进给范围2M02 * 程序结束 M38 * 主轴速度范围1M03 主轴顺时针转动 M39 * 主轴速度范围2M04 主轴逆时针转动 M40-M45 * 齿轮换档M05 主轴停止 M46-M47 * 不指定M06 * 换刀 M48 * 注销M49M07 2号冷却液开 M49 * 进给率修正旁路M08 1号冷却液开 M50 * 3号冷却液开M09 冷却液关 M51 * 4号冷却液开M10 夹紧 M52-M54 * 不指定M11 松开 M55 * 刀具直线位移，位置1M12 * 不指定 M56 * 刀具直线位移，位置2M13 主轴顺时针，冷却液开 M57-M59 * 不指定M14 主轴逆时针，冷却液开 M60 更换工作M15 * 正运动 M61 工件直线位移，位置1M16 * 负运动 M62 * 工件直线位移，位置2M17-M18 * 不指定 M63-M70 * 不指定M19 主轴定向停止 M71 * 工件角度位移，位置1M20-M29 * 永不指定 M72 * 工件角度位移，位置2M30 * 纸带结束 M73-M89 * 不指定M31 * 互锁旁路 M90-M99 * 永不指定M32-M35 * 不指定1. F功能F功能指令用于控制切削进给量。
数控车床基本编程指令
数控车床基本编程指令
数控车床（Computer Numerical Control Lathe）的基本编程指令通常是用来描述加工轴向、径向、切削速度、进给速度等方面的操作。
下面是一些常见的数控车床基本编程指令：
G代码：用于指定不同的功能和动作。
例如：
G00：快速定位
G01：直线插补
G02：圆弧顺时针插补
G03：圆弧逆时针插补
G04：暂停（延时）
G28：回零点
G71：开启公制单位
G72：开启英制单位
M代码：用于控制机床的辅助功能和动作。
例如：
M03：主轴正转
M04：主轴反转
M05：主轴停止
M08：冷却液开启
M09：冷却液关闭
M30：程序结束
X、Y、Z轴坐标控制：用于控制工件在不同轴向上的移动。
例如：
X10.0：将X轴移动到坐标10.0处
Y5.0：将Y轴移动到坐标5.0处
Z-2.0：将Z轴移动到坐标-2.0处
F代码：用于设定进给速度（切削速度）。
例如：
F100：设定进给速度为每分钟100毫米（或英寸）
S代码：用于设定主轴转速。
例如：
S1000：设定主轴转速为每分钟1000转
T代码：用于选择工具。
例如：
T0101：选择编号为0101的刀具
这些是最基本的数控车床编程指令，实际上还有更多用于高级功能和特定应用的指令。
正确理解和使用这些指令对于确保数控车床操作的准确性和效率至关重要。
数控车床代码大全及使用方法
数控车床代码大全及使用方法数控车床是一种自动化加工设备，通过预先编写好的代码来控制机床进行加工操作。
在数控车床代码大全中，包含了各种常用的G代码和M代码，用于控制车床的各项功能。
下面将介绍一些常用的数控车床代码及其使用方法。
1. G代码：G代码用于控制加工过程中的各种运动方式，如刀具的直线或曲线运动、进给速度的调整等。
常用的G代码有：- G00：快速定位，用于将刀具迅速移动到指定位置，不进行加工。
- G01：直线插补，用于控制刀具按直线路径进行加工。
- G02/G03：圆弧插补，用于控制刀具按圆弧路径进行加工，G02表示顺时针方向，G03表示逆时针方向。
- G90：绝对定位，用于以机床坐标系中的绝对坐标进行加工。
- G91：增量定位，用于以刀具当前位置为基准，按照增量值进行加工。
2. M代码：M代码用于控制机床的一些辅助功能，如切割润滑、切削进给等。
常用的M代码有：- M03：主轴正转，开启主轴旋转。
- M04：主轴反转，反转主轴旋转。
- M05：主轴停止，停止主轴旋转。
- M08：冷却液开启，开启切削液供给。
- M09：冷却液关闭，关闭切削液供给。
在使用数控车床代码时，首先需要了解机床的坐标系和工件坐标系。
机床坐标系是机床固有的坐标系，而工件坐标系是以工件作为参考的坐标系。
在编写代码时，需要根据加工需要选择合适的坐标系。
其次，需要了解数控车床控制系统的具体操作界面，如何编辑和输入代码。
通常可以通过专门的数控编程软件进行代码编辑，并通过U盘或网络传输到机床控制系统。
另外，在编写代码时需要注意安全性和合理性。
合理设置切削参数、进给速度、切削深度等，以避免加工过程中出现问题。
总之，数控车床代码是控制机床加工操作的重要工具。
通过掌握常用的G代码和M代码，并了解其使用方法，可以更好地利用数控车床进行加工操作，提高加工效率和质量。
数控车床所有常用指令.
数控车床所有常用指令主要用他们编程还有f进给速度 s主轴转速等等这是g代码G00快速移动点定位G01直线插补G02顺时针圆弧插补G03逆时针圆弧插补G04暂停G05---G17XY平面选择G18ZX平面选择G19YZ平面选择G32螺纹切削G33---G40刀具补偿注销G41刀具补偿——左G42刀具补偿——右G43刀具长度补偿——正G44刀具长度补偿——负G49刀具长度补偿注销G50主轴最高转速限制G54～G59加工坐标系设定G65用户宏指令G70精加工循环G71外圆粗切循环G72端面粗切循环G73封闭切削循环G74深孔钻循环G75外径切槽循环G76复合螺纹切削循环撤销固定循环G81定点钻孔循环G90绝对值编程G91增量值编程G92螺纹切削循环G94每分钟进给量G95每转进给量G96恒线速控制G97恒线速取消G98返回起始平面G99返回R平面G功能字SIEMENS系统G00快速移动点定位G01直线插补顺时针圆弧插补G03逆时针圆弧插补G04暂停G05通过中间点圆弧插补G17XY平面选择G18ZX平面选择G19YZ平面选择G32---G33恒螺距螺纹切削G40刀具补偿注销G41刀具补偿——左G42刀具补偿——右G43---G44---G49------G54～G59 零点偏置G65---G70英制G71米制G72---G73---G74---G75---G76---G80撤销固定循环G81固定循环G90绝对尺寸G91增量尺寸G92主轴转速极限直线进给率G95旋转进给率G96恒线速度G97注销G96G98---G99---辅助功能 M 代码功能作用范围功能代码功能作用范围功能M00 * 程序停止 M36 * 进给范围1M01 * 计划结束 M37 * 进给范围2M02 * 程序结束 M38 * 主轴速度范围1M03 主轴顺时针转动 M39 * 主轴速度范围2M04 主轴逆时针转动 M40-M45 * 齿轮换档M05 主轴停止 M46-M47 * 不指定M06 * 换刀 M48 * 注销M49M07 2号冷却液开 M49 * 进给率修正旁路M08 1号冷却液开 M50 * 3号冷却液开M09 冷却液关 M51 * 4号冷却液开M10 夹紧 M52-M54 * 不指定M11 松开 M55 * 刀具直线位移，位置1M12 * 不指定 M56 * 刀具直线位移，位置2M13 主轴顺时针，冷却液开 M57-M59 * 不指定M14 主轴逆时针，冷却液开 M60 更换工作M15 * 正运动 M61 工件直线位移，位置1M16 * 负运动 M62 * 工件直线位移，位置2M17-M18 * 不指定 M63-M70 * 不指定M19 主轴定向停止 M71 * 工件角度位移，位置1M20-M29 * 永不指定 M72 * 工件角度位移，位置2M30 * 纸带结束 M73-M89 * 不指定M31 * 互锁旁路 M90-M99 * 永不指定M32-M35 * 不指定1. F功能F功能指令用于控制切削进给量。
数控车床基本指令编程
3．G00指令应用举例 G00指令应用举例
绝对值编程：G00 X120.0 Z100.0； 增量值编程：GOO U80.0 W80.0；
三、直线插补指令编程（G01） 直线插补指令编程（ ）
1．指令格式
X（ G01 X（U） Z（ W） F ； ●G01指令是模态代码 G01指令是模态代码 G01指令是模态代码，它是直线运动的命令， 规定刀具在两坐标或三坐标间以插补联动方式 按F指定的进给速度作任意斜率的直线运动。 ●绝对值编程时 绝对值编程时，刀具以F指令的进给速度进 绝对值编程时 行直线插补，运动到工件坐标系X、Z点； ●增量值编程时 增量值编程时，刀具以F进给速度运动到距 增量值编程时 离现有位置为U、W的点。 ●F进给速度在没有新的F指令以前一直有效 F进给速度在没有新的F指令以前一直有效， 不必在每个程序段中都写入F指令。
（3）尺寸字 尺寸字用于确定机床上刀具运动终点的坐标位置。 其中，第一组 X，Y，Z，U，V，W，P，Q，R 用于确定终 点的直线坐标尺寸；第二组 A，B，C，D，E 用于确定终点的角 度坐标尺寸；第三组 I，J，K 用于确定圆弧轮廓的圆心坐标尺 寸。在一些数控系统中，还可以用P指令暂停时间、用R指令圆 弧的半径等。 （4）进给功能字F 进给功能字F 进给功能字的地址符是F，又称为F功能或F指令，用于指定 切削的进给速度。对于车床，F可分为每分钟进给和主轴每转进 给两种，对于其它数控机床，一般只用每分钟进给。F指令在螺 纹切削程序段中常用来指令螺纹的导程。
3．G01指令应用举例 （2） G01指令应用举例
O2002(已调试) T0101; M03 S400; G00 X31.0 Z3.0; G01 Z-50.0 F80.0; X36.0; Z3.0; X30.0; Z-50.0; X36.0; G00 X100.0 Z50.0; M05; M30;
森玛德数控：数控车床编程与操作常用指令
东莞森玛德数控设备有限公司为您讲解：数控车床编程与操作常用指令：1.F功能F功能指令用于控制切削进给量。
在程序中，有两种使用方法。
(1)每转进给量编程格式：G95F~F后面的数字表示的是主轴每转进给量，单位为mm/r。
例：G95F0.2表示进给量为0.2mm/r。
(2)每分钟进给量编程格式：G94F~F后面的数字表示的是每分钟进给量，单位为mm/min。
例：G94F100表示进给量为100mm/min。
2.S功能S功能指令用于控制主轴转速。
编程格式：S～S后面的数字表示主轴转速，单位为r/min。
在具有恒线速功能的机床上，S功能指令还有如下作用。
(1)最高转速限制编程格式：G50S～S后面的数字表示的是最高转速：r/min。
例：G50S3000表示最高转速限制为3000r/min。
(2)恒线速控制编程格式：G96S～S后面的数字表示的是恒定的线速度：m/min。
例：G96S150表示切削点线速度控制在150m/min。
(3)恒线速取消编程格式：G97S～S后面的数字表示恒线速度控制取消后的主轴转速，如S未指定，将保留G96的最终值。
例：G97S3000表示恒线速控制取消后主轴转速3000r/min。
3.T功能T功能指令用于选择加工所用刀具。
编程格式：T～T后面通常有两位数表示所选择的刀具号码。
但也有T后面用四位数字，前两位是刀具号，后两位是刀具长度补偿号，又是刀尖圆弧半径补偿号。
例：T0303表示选用3号刀及3号刀具长度补偿值和刀尖圆弧半径补偿值。
T0300表示取消刀具补偿4.M功能M00：程序暂停，可用NC启动命令(CYCLESTART)使程序继续运行;M01：计划暂停，与M00作用相似，但M01可以用机床“任选停止按钮”选择是否有效;M03：主轴顺时针旋转;M04：主轴逆时针旋转;M05：主轴旋转停止;M08：冷却液开;M09：冷却液关;M30：程序停止，程序复位到起始位置。
数控车床常用指令
数控车床常用指令一、准备功能G代码准备功能G指令由G后一或二位数值组成，它用来规定刀具和工件的相对运动轨迹、机床坐标系、坐标平面、刀具补偿、坐标偏置等多种加工操作。
1.有关坐标系和坐标的指令（1）绝对值编程G90与相对值编程G91格式：G90G91说明：G90 :绝对值编程，每个编程坐标轴上的编程值相对于程序原点。
G91 :相对值编程，每个编程坐标轴上的编程值相对于前一位置而言，该值等于沿轴移动的距离。
G90、G91为模态功能，可相互注销，G90为缺省值。
例：如图2.3所示，使用G90、G91编程；要求刀具由原点按顺序移动到1、2、3点。
（2）工件坐标系设定G92格式：G92 X__Y__Z__说明：X、Y、Z值设定工件坐标系原点到刀具起点的有向距离。
G92指令通过设定刀具起点（对刀点）与坐标系原点的相对位置建立工件坐标系，工件坐标系一旦建立，绝对值编程时的指令值就是在此坐标系中的坐标值。
例：使用G92编程，建立如图2.4所示的工件坐标系。
执行此程序段只建立工件坐标系，刀具并不产生运动。
G92指令为非模态指令，一般放在一个零件程序的第一段。
(3) 零点偏置G54 — G59[(；54心疤(；56(i^l(；58 G59说明:G54~G59是系统预定的6个工件坐标系（如图2.5），可根据需要任意选用。
这6个预定工件坐标系的原点在机床坐标系中的值（工件零点偏置值）可用 MDI 方式输入，系统自动记忆。
工件坐标系一旦选定， 的值。
（1）快速定位 格式：G00X_说明：X 、Y 、Z :快速定位终点，在 G90时为终点在工件坐标系中的坐标，在 G91时为终点相对于起点的位移量。
G00 一般用于加工前快速定位或加工后快速退刀。
G00指令中，刀具相对于工件以机床各轴预先设定的速度，从当前位置快速移动到程序 段指定的定位目标点，其速度可由面板上的快速修调旋钮修正，而不能用F 来规定。
G00为模态功能，可由 G01、G02、G03功能注销。
数控车床常用编程指令
数控车床常用加工指令一.单一循环1.G90——圆柱、圆锥切削指令。
a.圆柱切削：格式：G90 X(U) Z(W) FX-Z绝对坐标尺寸U-W 增量坐标尺寸F 进给量b.圆锥切削：格式：G90 X(U) Z(W) R FR的计算方法为右端面半径尺寸减去左端面尺寸。
注意：当锥度左大右小是R为负值。
当锥度左小右大是R为正值。
2.G92——螺纹切削指令。
格式：G92 X(U) Z(W) R FX-Z绝对坐标尺寸U-W 增量坐标尺寸F 螺距（导程）R 锥螺纹时锥度值为半径。
3.G94——端面切削指令。
格式：G94 X(U) Z(W) R FX-Z 绝对坐标尺寸U-W 增量坐标尺寸F 进给量R 端面锥度值注意：当锥度左大右小是R为负值。
当锥度左小右大是R为正值。
二.复合循环切削指令。
所有粗加工循环的精加工指令为：G70 P(Σ) Q(β) F S T1.外径粗车固定循环格式：G71 U(δd) R(e)G71 P(Σ) Q(β) U(ε) W(∮) F S Tδd ——每次X向循环切削的吃刀量（半径值）、无正负号。
e ——每次X向切削的退刀量（半径值）、无正负号。
Σ——精加工线路的开始程序段序号。
β——精加工线路的结束程序段序号。
ε—— X向精加工留余量。
∮—— Z向精加工留余量。
2.端面粗车固定循环格式：G72 W(δd) R(e)G72 P(Σ) Q(β) U(ε) W(∮) F S Tδd ——每次X向循环切削的吃刀量（半径值）、无正负号。
e ——每次X向切削的退刀量（半径值）、无正负号。
Σ——精加工线路的开始程序段序号。
β——精加工线路的结束程序段序号。
ε—— X向精加工留余量。
∮—— Z向精加工留余量。
3.固定形状放行粗车循环格式：G73 U(δd) W(∞ R(e)G73 P(Σ) Q(β) U(ε) W(∮) F S Tδd —— X向总退刀量（半径值）、无正负号。
∞—— Z向总退刀量无正负号。
数控车床基本程序指令及应用
数控车床基本程序指令及应用数控车床是一种能够自动执行加工操作指令的机床。
它们在制造业中广泛应用，用于制造各种复杂的零件和工件。
数控车床由计算机程序来控制，使用数值代码来指导加工操作，这些代码被称为数控程序。
数控车床基本程序指令及应用是数控车床操作中不可忽视的部分，下面就来详细介绍数控车床的基本程序指令及应用。
一、G代码G代码是指控制加工操作的几何指令。
它告诉数控车床如何绘制零件的几何形状。
常用的G代码包括：1.G0：快速移动G0指令用于数控车床从一点平移到另一点。
这个指令的作用就是快速移动，常用于零件上下料，刀具换位和伺服电机回零等操作。
2.G1：线性插补G1指令用于将数控车床沿一条直线加工工件。
如果需要进行线性插补，那么G代码必须指定X，Y，Z轴的位置，并提供加工深度和加工速率等相关信息。
3.G2和G3：圆形插补G2和G3指令用于将数控车床沿着一个圆弧线路进行加工，这些指令要求提供圆弧的半径、尾点和公共点的坐标以及切线方向。
四、M代码M代码是指控制机器和设备功能的指令。
常用的M代码包括：1.M3和M4：主轴正转和反转M3和M4指令用于控制主轴的旋转方向。
M3将主轴设置为正转状态，并且M4将主轴设置为反转状态。
2.M5：主轴停止M5指令用于停止主轴运转。
3.M6：刀具换位M6指令用于执行刀具换位操作。
它告诉数控车床要切换到下一个刀具。
三、F代码F代码是指控制数控车床进给速率的指令。
可用的F代码包括：1.F0：停止进给F0指令用于停止进给速率。
2.F1至F999：进给速率F1至F999指令用于设置进给速率。
数值越大，加工速度越快。
四、S代码S代码是指控制数控车床主轴转速的指令。
可用的S代码包括：1.S0：停止主轴S0指令用于停止主轴的旋转。
2.S1至S999：控制主轴转速S1至S999指令用于设置主轴的转速。
数值越大，转速越快。
总结数控车床基本程序指令及应用是数控车床操作中非常重要的部分，它涵盖了很多的指令和用途，包括了G代码、M代码、F代码和S代码等。
CNC常用代码
1、G00与G01G00运动轨迹有直线和折线两种，该指令只是用于点定位，不能用于切削加工G01按指定进给速度以直线运动方式运动到指令指定的目标点，一般用于切削加工2、G02与G03 G02:顺时针圆弧插补G03:逆时针圆弧插补3、G04(延时或暂停指令）一般用于正反转切换、加工盲孔、阶梯孔、车削切槽4、G17、G18、G19 平面选择指令，指定平面加工，一般用于铣床和加工中心G17:X-Y平面，可省略，也可以是与X-Y平面相平行的平面G18:X-Z平面或与之平行的平面，数控车床中只有X-Z平面，不用专门指定G19:Y-Z平面或与之平行的平面5、G27、G28、G29 参考点指令G27:返回参考点，检查、确认参考点位置G28:自动返回参考点（经过中间点）G29:从参考点返回，与G28配合使用6、G40、G41、G42 半径补偿G40：取消刀具半径补偿先给这么多，晚上整理好了再给7、G43、G44、G49 长度补偿G43：长度正补偿G44：长度负补偿G49：取消刀具长度补偿8、G32、G92、G76，G32：螺纹切削G92：螺纹切削固定循环G76：螺纹切削复合循环9、车削加工：G70、G71、72、G73G71：轴向粗车复合循环指令G70：精加工复合循环G72：端面车削，径向粗车循环G73：仿形粗车循环10、铣床、加工中心：G73：高速深孔啄钻G83：深孔啄钻G81：钻孔循环G82：深孔钻削循环G74：左旋螺纹加工G84:右旋螺纹加工G76：精镗孔循环G86：镗孔加工循环G85：铰孔G80：取消循环指令11、编程方式G90、G91 :G90：绝对坐标编程G91：增量坐标编程12、主轴设定指令G50：主轴最高转速的设定G96：恒线速度控制G97：主轴转速控制（取消恒线速度控制指令）G99：返回到R点（中间孔）G98：返回到参考点（最后孔）13、主轴正反转停止指令M03、M04、M05M03：主轴正传M04：主轴反转M05：主轴停止14、切削液开关M07、M08、M09M07：雾状切削液开M08：液状切削液开M09：切削液关15、运动停止M00、M01、M02、M30M00：程序暂停M01：计划停止M02：机床复位M30:程序结束，指针返回到开头16、M98：调用子程序17、M99：返回主程序。
数控车床指令大全
一．指令集〔Ｘ向如Ｘ、Ｕ等的编程量均采用直径量〕G00：快速定位指令。
格式为G00 X〔U〕Z〔W〕，X、Z为绝对编程时的目标点，U、W 为相对编程时的目标点。
两轴同时以机床最快速度开始运动，但不一定同时停止，即合成刀具轨迹并不一定是直线。
本系统可以混合编程，如G00 X W。
G01：直线插补指令。
格式为G01 X〔U〕Z〔W〕F，X、Z为绝对编程时的目标点，U、W为相对编程时的目标点，Ｆ值为插补速度，单位是mm/min或mm/r，具体取决于设定为G９８还是G９９。
G02：顺圆插补指令。
格式为G02 X〔U〕Z〔W〕R〔I K〕F，X、Z为绝对编程时的目标点，U、W为相对编程时的目标点，Ｒ为半径〔仅用于劣弧编程〕，Ｉ、Ｋ为圆心的Ｘ、Ｚ坐标，Ｆ值为插补速度，单位是mm/min或mm/r，具体取决于设定为G９８还是G９９。
注：Ｉ采用半径量，Ｉ、Ｋ始终为相对量编程。
G03：逆圆插补指令。
格式为G03 X〔U〕Z〔W〕R〔I K〕F，X、Z为绝对编程时的目标点，U、W为相对编程时的目标点，Ｒ为半径〔仅用于劣弧编程〕，Ｉ、Ｋ为圆心的Ｘ、Ｚ坐标，Ｆ值为插补速度，单位是mm/min或mm/r，具体取决于设定为G９８还是G９９。
注：Ｉ采用半径量，Ｉ、Ｋ始终为相对量编程。
G04：暂停指令。
格式为G04 P〔X U 〕,采用P时〔不能用小数点〕，时间单位为ms，X、U 时，时间单位为s。
最大延时9999.999s。
G20：英制单位设定指令。
G21：公制单位设定指令。
注意：某程序假设不指定G20、G21，那么采用上次关机时的设定值。
G27：返回参考点检测指令。
格式为G27 X〔U〕Z〔W〕T0000，本指令执行前必须使刀架回零一次。
假设指定的两个坐标值分别是机床参考点的坐标值，且机床面板上的两个回零参考点指示灯都亮，那么说明机床零点正确。
否那么，机床定位误差过大。
G28：返回参考点指令。
格式为G28 X〔U〕Z〔W〕T0000，假设机床启动后回过零点，那么本指令的执行使刀架经过指定点回零，否那么经过指定点移动至系统加电时的位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控车床编程常用指令介绍1. F功能?? ?F功能指令用于控制切削进给量。
在程序中，有两种使用方法。
(1)每转进给量??? 编程格式 G99 F~??F后面的数字表示的是主轴每转进给量，单位为mm/r。
例：G99 表示进给量为 mm/r。
(2)每分钟进给量编程格式G98 F~F后面的数字表示的是每分钟进给量，单位为 mm/min。
例：G94 F100 表示进给量为100mm/min。
2. S功能S功能指令用于控制主轴转速。
编程格式? S～S后面的数字表示主轴转速，单位为r/min。
在具有恒线速功能的机床上，S功能指令还有如下作用。
(1)最高转速限制编程格式 G50 S～S后面的数字表示的是最高转速：r/min。
例：G50 S3000 表示最高转速限制为3000r/min。
(2)恒线速控制??? 编程格式 G96 S～??? S后面的数字表示的是恒定的线速度：m/min。
??? 例：G96 S150 表示切削点线速度控制在150 m/min。
(3)恒线速取消??? 编程格式 G97 S～??? S后面的数字表示恒线速度控制取消后的主轴转速，如S未指定，将保留G96的最终值。
例：G97 S3000 表示恒线速控制取消后主轴转速3000 r/min。
3. T功能T功能指令用于选择加工所用刀具。
编程格式? T～T后面通常有两位数表示所选择的刀具号码。
但也有T后面用四位数字，前两位是刀具号，后两位是刀具长度补偿号，又是刀尖圆弧半径补偿号。
例：T0303 表示选用3号刀及3号刀具长度补偿值和刀尖圆弧半径补偿值。
T0300 表示取消刀具补偿。
4. M功能M00：程序暂停，可用NC启动命令（CYCLE START）使程序继续运行；M01：计划暂停，与M00作用相似，但M01可以用机床“任选停止按钮”选择是否有效；M02：程序结束，该指令表示执行完程序内所有指令后，主轴停止，进给停止，冷却液关闭，机床处于复位状态。
M03：主轴顺时针旋转；M04：主轴逆时针旋转；M05：主轴旋转停止；M08：冷却液开；M09：冷却液关；M30：程序停止，程序复位到起始位置。
5. 加工坐标系设置G50编程格式 G50 X～ Z～式中X、Z的值是起刀点相对于加工原点的位置。
G50使用方法与G92类似。
在数控车床编程时，所有X坐标值均使用直径值，如图所示。
例：按图设置加工坐标的程序段如下：G50设定加工坐标系6. 快速定位指令G00G00指令命令机床以最快速度运动到下一个目标位置，运动过程中有加速和减速，该指令对运动轨迹没有要求。
其指令格式：G00 X(U)____ Z(W)____；当用绝对值编程时，X、Z后面的数值是目标位置在工件坐标系的坐标。
当用相对值编程时，U、W后面的数值则是现在点与目标点之间的距离与方向。
如图所示的定位指令如下：G50 ;???? 设定工件坐标系??? G00 ；??? 绝对值指令编程A→C??? 或G00 ；相对值指令编程A→C因为X轴和Z轴的进给速率不同，因此机床执行快速运动指令时两轴的合成运动轨迹不一定是直线，因此在使用G00指令时，一定要注意避免刀具和工件及夹具发生碰撞。
如果忽略这一点，就容易发生碰撞，而快速运动状态下的碰撞就更加危险7. 直线插补指令G01G01指令命令机床刀具以一定的进给速度从当前所在位置沿直线移动到指令给出的目标位置。
指令格式：G01 X(U)____Z(W)____F? ；其中F是切削进给率或进给速度，单位为mm/r或mm/min，取决于该指令前面程序段的设置。
使用G01指令时可以采用绝对坐标编程，也可采用相对坐标编程。
当采用绝对坐编程时，数控系统在接受G01指令后，刀具将移至坐标值为X、Z的点上；当采用相对坐编程时，刀具移至距当前点的距离为U、W值的点上。
如图所示的直线运动指令如下：G01 Z20. ;??????????????? 绝对值指令编程G01 ;????????????? 相对值指令编程??? ???8. 圆弧插补指令G02、G03圆弧插补指令命令刀具在指定平面内按给定的F进给速度作圆弧插补运动，用于加工圆弧轮廓。
圆弧插补命令分为顺时针圆弧插补指令G02和逆时针圆弧插补指令G03两种。
其指令格式如下：??? 顺时针圆弧插补的指令格式：G02 X(U)____Z(W)____I____K____F____；????????????????????????????? G02 X(U)____Z(W)___R___ F____；逆时针圆弧插补的指令格式：G03 X(U)____Z(W)____ I____K____F____；；????????????????????????????? G03 X(U)____Z(W)___R___ F____；??? 使用圆弧插补指令，可以用绝对坐标编程，也可以用相对坐标编程。
绝对坐标编程时，X、Z是圆弧终点坐标值；增量编程时，U、W是终点相对始点的距离。
圆心位置的指定可以用R，也可以用I、K，R为圆弧半径值；I、K为圆心在X轴和Z轴上相对于圆弧起点的坐标增量; F为沿圆弧切线方向的进给率或进给速度。
???当用半径R来指定圆心位置时，由于在同一半径R的情况下，从圆弧的起点到终点有两种圆弧的可能性，大于180°和小于180°两个圆弧。
为区分起见，特规定圆心角α≤180°时，用“+R”表示；α>180°时，用“-R”。
注意：R编程只适于非整圆的圆弧插补的情况，不适于整圆加工。
例如，图3-13中所示的圆弧从起点到终点为顺时针方向，其走刀指令可编写如下：G02 ；??? 绝对坐标，直径编程，切削进给率rG02 ；? 相对坐标，直径编程，切削进给率rG02 X 50. 0 ；? 绝对坐标，直径编程，切削进给率rG02 ；? 相对坐标，直径编程，切削进给率r9. 暂停指令G04G04指令用于暂停进给，其指令格式是：G04 P____或G04 X(U)____暂停时间的长短可以通过地址X(U)或P来指定。
其中P后面的数字为整数，单位是ms；X(U)后面的数字为带小数点的数，单位为s。
有些机床，X(U)后面的数字表示刀具或工件空转的圈数。
该指令可以使刀具作短时间的无进给光整加工，在车槽、钻镗孔时使用，也可用于拐角轨迹控制。
例如，在车削环槽时，若进给结束立即退刀，其环槽外形为螺旋面，用暂停指令G04可以使工件空转几秒钟，即能将环形槽外形光整圆，例如欲空转时其程序段为：??? G04 或G04 或G04 P2500；??? G04为非模态指令，只在本程序段中才有效。
10. 英制和米制输入指令G20、G21G20表示英制输入，G21表示米制输入。
G20和G21是两个可以互相取代的代码。
机床出厂前一般设定为G21状态，机床的各项参数均以米制单位设定，所以数控车床一般适用于米制尺寸工件加工，如果一个程序开始用G20指令，则表示程序中相关的一些数据均为英制(单位为英寸)；如果程序用G21指令，则表示程序中相关的一些数据均为米制(单位为mm)。
在一个程序内，不能同时使用G20或G21指令，且必须在坐标系确定前指定。
G20或G21指令断电前后一致，即停电前使用G20或G21指令，在下次后仍有效，除非重新设定。
11. 进给速度量纲控制指令G98、G99在数控车削中有两种切削进给模式设置方法，即进给率(每转进给模式)和进给速度(每分钟进给模式)。
（1）进给率，单位为mm/r，其指令为：G99；??? 进给率转换指令G01X____Z____F____；??? F的单位为mm/r(2)进给速度，单位为mm/min，其指令为：? ．G98；??? 进给速度转换指令G01X____Z____F____；??? F的单位为mm/min??? G98和G99都是模态指令，一旦指定就一直有效，直到指定另一方式为止。
车削CNC系统缺省的进给模式是进给率，即每转进给模式，只有在用动力刀具铣削时才采用每分钟进给模式。
12. 参考点返回指令G27、G28、G30参考点是CNC机床上的固定点，可以利用参考点返回指令将刀架移动到该点。
可以设置最多四个参考点，各参考点的位置利用参数事先设置。
接通电源后必须先进行第一参考点返回，否则不能进行其它操作。
参考点返回有两种方法：(1)手动参考点返回。
(2)自动参考点返回。
该功能是用于接通电源已进行手动参考点返回后，在程序中需要返回参考点进行换刀时使用的自动参考点返回功能。
自动参考点返回时需要用到如下指令：1）返回参考点检查G27G27用于检验X轴与Z轴是否正确返回参考点。
指令格式为：G27 X(U)____ ?Z(W)____X(U)、Z(W)为参考点的坐标。
执行G27指令的前提是机床通电后必须手动返回一次参考点。
执行该指令时，各轴按指令中给定的坐标值快速定位，且系统内部检查检验参考点的行程开关信号。
如果定位结束后检测到开关信号发令正确，则参考点的指示灯亮，说明滑板正确回到了参考点位置；如果检测到的信号不正确，系统报警，说明程序中指令的参考点坐标值不对或机床定位误差过大。
2）参考点返回指令G28、G30?G28 X(U) ____ Z(W) ____；??? 第一参考点返回，其中X(U)、Z(W)为参考点返回时的中间点，X、Z为绝对坐标，U、W为相对坐标。
参考点返回过程如图3-14所示。
?G30 P2 X(U)____? Z(W)____；??? 第二参考点返回，P2可省略?G30 P3 X(U)____? Z (W)____；??? 第三参考点返回?G30 P4 X(U)____ Z(W)____；??? 第四参考点返回?第二、第三和第四参考点返回中的X(U)、Z (W)的含义与G28中的相同。
如图3-14所示为刀具返回参考点的过程，刀具从当前位置经过中间点(190，50)返回参考点，其指令为：G30 X190 Z50；G30 U100 W30；如图3-14中的虚线路径所示，如果参考点返回时不经过中间点，则刀具会与工件发碰撞，引起事故。
13．螺纹指令（G32/G92/G76）1）G32功能：加工圆柱或圆锥螺纹。
格式G32X(U)__Z(W)__F__;X(U)__Z(W)__螺纹终点坐标，F螺纹导程。
2). 螺纹切削循环（G92）(1) 功能：车削圆锥螺纹和圆柱螺纹。
(2) 车削圆柱螺纹格式G92X(U)__Z(W)__ F__;(３)车削圆柱螺纹格式G92X(U)__Z(W)__ Ｒ__F__;X(U)__Z(W)__螺纹终点坐标，Ｒ：螺纹切出点至切入点的在X向位移(单边)，F螺纹导程3）. 螺纹切削加工复合循环（G76）G76 P（m）(r)(a)Q(Δdmin)R(d);G76X（U）Z(W) R (i) P(k) Q(Δd) F(L);m ：精加工重复次数(1～99)。
