端馈入式倒V天线的制作
这种天线取材、架设都容易。线圈的骨架可采用相同尺寸的ＰＶＣ管。住在楼上地线是个头痛的事，
第４页
《无线电》合订本光盘１９５５－２００５解密版２００５年第４期
译者分别试过接在暖气管道、自来水管道、金属窗框上，感觉接在窗框上效果不错，接在阳台的金属 栏杆上也能很好地工作。但应该使栏杆与连接导线有良好的电气接触，连接处要包上胶布。此外地线 与天调之间的连线要尽可能短。 值得注意的是，由于架设环境不同，抽头的位置可能会有小变化。如果反复调节都无法使驻波最 小，可试着改变一下抽头的位置再试。在初次调整驻波时一定要用小功率，以免驻波太大损坏发射 机。 文／赵辉 编译
图４
第３页
《无线电》合订本光盘１９５５－２００５解密版２００５年第４期
图５
天线的固定
在工作间一端，天线还剩下几米时，用一段尼龙绳和绝缘子把天线固定在墙上，然后通过通风口 把天线引入工作间。如果从窗户引入，不要靠近铝合金窗框，最好能在玻璃上钻孔。天调应靠近天线 的引入点，发射机也尽可能靠近天调，尽量缩短同轴电缆的长度。同轴电缆的典型长度为６００ｍｍ。这个 天线系统要有可靠的地线。
天调的制作
天调的电路见图１，天调的输出端接发射机。电感的外形尺寸、绕法如图２所示。高频扼流圈ＲＦＣ可 以防止暴风雨天气时在天线积累的电荷。它在频率最低端感抗应该比低阻输入端阻抗高２０倍，这样这 个扼流圈带来的损耗就可以忽略不计。可以看到，在４０ｍ时，波段开关的动触点没有和线圈接触，利用 了整个线圈。在８０ｍ时，线圈被波段开关短路，天线直接接入。线圈共２０匝，线径０．９ｍｍ间绕，线圈长 度为３８ｍｍ。从始端起，３＝ １ ２ 匝处为１０ｍ抽头，５＝ １ ４ 匝处为１５ｍ抽头，８匝处为２０ｍ抽头。
几种短波天线的比较
几种短波天线的比较(ZT)这里我们是常见的几款短波天线，如国产的10米波段1/2波长垂直天线，曰本钻石公司的HV-4，自制的加感天线，自制的DP天线。
当然，还很多的其他的天线类型。
这次只是对这几款用过的做一个比较，讲一讲个人的一些体会，希望能大家有所帮助。
还是会再继续寻找，试图找出更符合个人需要，容易制作和携带的野营天线。
1. 国产的10米波段1/2波长垂直天线：这种天线好处很多，增益高，发射仰角低，受环境影响小，无须调整，架设高度低，可以直接放在地上。
缺点是单波段天线，一个波段得要一根。
另外每节1米左右，携带不算很麻烦也不算容易。
2. 曰本钻石公司的HV-4：这是一款车天线，是适合放在车顶使用的，曾经用吸盘吸在普桑顶上，在行驶的汽车上用15米波段联络曰本电台效果非常好。
但是不把它安装在车上，它就无法正常工作，即使加上了模拟地线，谐振点也全部偏低，21MHz波段的谐振点到了18MHz。
所以其实是不适合野营使用的。
3. 自制的加感天线：振子是1.5米长的拉杆天线，收起来的时候很短。
加感线圈在底部，另外还需要地线配合。
由于当年调试的时候是把天线斜挑出阳台，地线自然下垂的形态。
所以今天曾经试图把天线振子竖起来，地线拉水平，或斜向下45度，就都无法谐振。
只有摆成当年调试的样子，才能谐振。
回想以前玩野外操作的时候，这类天线的加感线圈都是做很多抽头出来，到地方再重新找抽头位置。
看来这天线也必须这样做才成，它太受环境的影响。
这种天线携带还算容易，不过振子短，有效辐射长度短，效率不会很高。
但是也不算太差。
阻抗匹配概念阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。
大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。

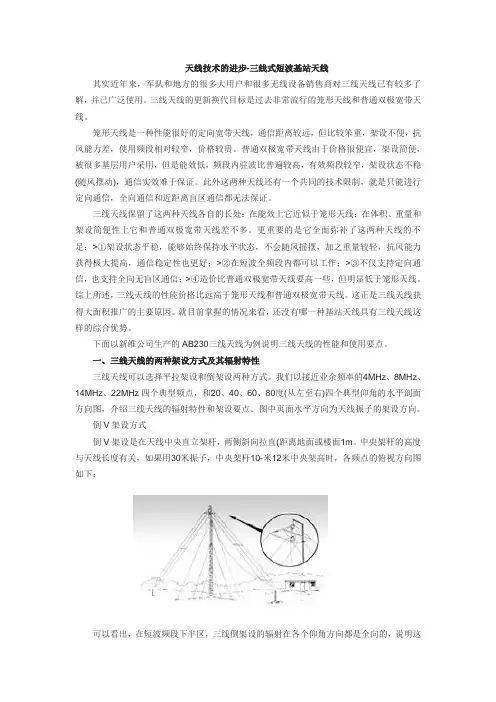

天线技术的进步-三线式短波基站天线
天线技术的进步-三线式短波基站天线其实近年来，军队和地方的很多大用户和很多无线设备销售商对三线天线已有较多了解，并已广泛使用。
三线天线的更新换代目标是过去非常流行的笼形天线和普通双极宽带天线。
笼形天线是一种性能很好的定向宽带天线，通信距离较远，但比较笨重，架设不便，抗风能力差，使用频段相对较窄，价格较贵。
普通双极宽带天线由于价格很便宜，架设简便，被很多基层用户采用，但是能效低，频段内驻波比普遍较高，有效频段较窄，架设状态不稳(随风摆动)，通信实效难于保证。
此外这两种天线还有一个共同的技术限制，就是只能进行定向通信，全向通信和近距离盲区通信都无法保证。
三线天线保留了这两种天线各自的长处：在能效上它近似于笼形天线；在体积、重量和架设简便性上它和普通双极宽带天线差不多。
更重要的是它全面弥补了这两种天线的不足：>①架设状态平稳，能够始终保持水平状态，不会随风摇摆，加之重量较轻，抗风能力获得极大提高，通信稳定性也更好；>②在短波全频段内都可以工作；>③不仅支持定向通信，也支持全向无盲区通信；>④造价比普通双极宽带天线要高一些，但明显低于笼形天线。
综上所述，三线天线的性能价格比远高于笼形天线和普通双极宽带天线。
这正是三线天线获得大面积推广的主要原因。
就目前掌握的情况来看，还没有哪一种基站天线具有三线天线这样的综合优势。
下面以新维公司生产的AB230三线天线为例说明三线天线的性能和使用要点。
一、三线天线的两种架设方式及其辐射特性三线天线可以选择平拉架设和倒架设两种方式。
我们以接近业余频率的4MHz、8MHz、14MHz、22MHz四个典型频点，和20、40、60、80度(从左至右)四个典型仰角的水平剖面方向图，介绍三线天线的辐射特性和架设要点。
图中页面水平方向为天线振子的架设方向。
倒V架设方式倒V架设是在天线中央直立架杆，两侧斜向拉直(距离地面或楼面1m。
中央架杆的高度与天线长度有关，如果用30米振子，中央架杆10-米12米中央架高时，各频点的俯视方向图如下：可以看出，在短波频段下半区，三线倒架设的辐射在各个仰角方向都是全向的，说明这种架设方式支持全向通信。

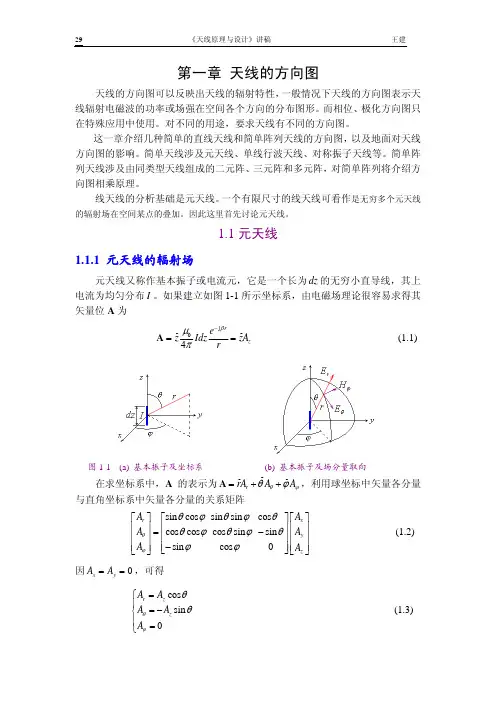

第一章 天线的方向图(上)
