自动喷水灭火系统施工方案(2)
自动喷水灭火系统小管径管道(DN65、DN80)沟槽连接安装施工工法(2)
自动喷水灭火系统小管径管道（DN65、DN80）沟槽连接安装施工
工法
自动喷水灭火系统小管径管道（DN65、DN80）沟槽连接
安装施工工法
一、前言自动喷水灭火系统是防灭火系统中的重要一环，能够及时准确地检测到火灾并采取相应措施。自动喷水灭火系统小管径管道（DN65、DN80）沟槽连接安装施工工法针对小
管径管道的连接安装工作提供了一种可行的方法。下面将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。
二、工法特点自动喷水灭火系统小管径管道（DN65、
DN80）沟槽连接安装施工工法具有以下特点：1. 适用范围广：适用于小管径管道的连接安装，特别是DN65和DN80规格的
管道。2. 施工简便：采用沟槽连接安装方式，不需要进行焊
接和螺纹连接，大大简化了施工工艺。3. 施工速度快：相比
传统的连接安装方式，沟槽连接安装施工工法施工速度更快，可以提高工程的进度。4. 施工质量高：沟槽连接安装能够保
证连接处的密封性和稳定性，确保整个管网系统正常运行。
三、适应范围自动喷水灭火系统小管径管道（DN65、
DN80）沟槽连接安装施工工法适用于以下场景：1. 商业建筑：如办公楼、商场等。2. 工业厂房：如电厂、化工厂等。3. 住
宅小区：如高层住宅、别墅等。
四、工艺原理自动喷水灭火系统小管径管道（DN65、
DN80）沟槽连接安装施工工法的工艺原理主要是根据沟槽连接技术实现管道的连接。在施工过程中，需要根据工程需要进行沟槽的开挖，并在沟槽底部设置适当的支撑结构。接下来，将管道放入沟槽内，然后使用专用的沟槽连接件将管道连接起来。连接件具有良好的密封性和稳定性，能够确保管道连接处不泄漏。最后，对沟槽进行填充，使其与周围环境融为一体。
预作用自动喷水灭火系统施工技术方案措施
预作用自动喷水灭火系统施工技术方案措施
预作用自动喷水灭火系统施工技术方案措施
(一)系统组成和分布：
预作用自动喷水灭火系统主要由水泵房喷淋泵、闭式喷头、管网系统、预作用阀组、充气设备、供水设备、火灾探测报警系统等组成。主要用于被保护对象不允许管网系统充水的位置。
(二)系统的主要特点：
1．平时预作用阀后，管网充以低压压缩空气或氮气（也可以是空管），发生火灾时，由火灾探测系统自动开启预作用阀，使管道充水呈临时湿式系统。因此，要求火灾探测器的动作先于喷头的动作，而且应确保当闭式喷头受热开放时，管道内已充满了压力水。从火灾探测器动作并开启预用作阀开始充水起，到水流到最远喷头的时间，应不超过3分钟。其时水流在配水支管中的流速不应小于2m/s。由此来确定预作用系统管网最长的保护距离。
2．预作用系统将电子技术、自动化技术结合起来，集湿式系统和干式系统的优点于一体，克服了干式系统喷水迟缓和湿式系统由于误动作而造成水渍的缺点。
3．预作用系统中火灾探测器的早期报警和系统的自动监测功能，能随时发现系统中的渗漏和损坏情况，从而提高了系统的安全可靠度。其灭火也优于湿式自动喷水灭火系统。
(三)系统施工方案：

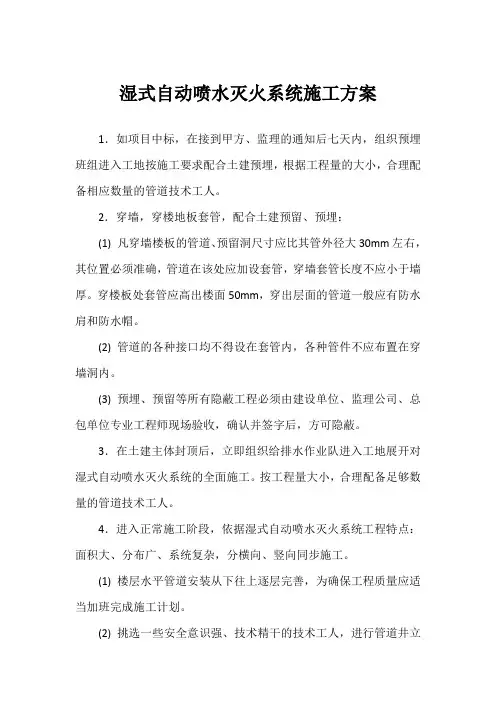

1．如项目中标，在接到甲方、监理的通知七天内，组织预埋班组进入工地按施工要求配合土建预埋，根据工程量的大小，合理配备相应数量的管道技术工人。
2．穿墙，穿楼地板套管，配合土建预留、预埋：
(1)凡穿墙楼板的管道、预留洞尺寸应比其管外径大30mm，其位置必须准确，管道在该处应加设套管，穿墙套管长度不应小于墙厚。穿楼台板处套管应高出楼面50mm，
自动喷水灭火系统施工方案
自动喷水灭火系统施工方案
一、背景介绍
自动喷水灭火系统是一种用于灭火的先进设备，它能够自动感知火灾，并及时喷洒灭火剂。本文将介绍自动喷水灭火系统的施工方案，包括系统组成、施工步骤等。
二、系统组成
1. 主控制器
主控制器是整个系统的核心，它接收来自传感器的信号，并根据预设的灭火策略控制喷水设备的启停，还能实时监测系统的运行状态。
2. 传感器
自动喷水灭火系统依靠传感器感知火灾，常见的传感器包括烟雾传感器、温度传感器等。它们将火灾信号传输给主控制器，从而触发喷水设备的工作。
3. 喷水设备
喷水设备是保证灭火效果的关键，一般包括喷头、水源、水泵等。喷头负责喷洒灭火剂，水源提供灭火剂，水泵负责将水输送
至喷头。
4. 管道系统
管道系统将水源与喷头连接起来，确保喷水设备能够灵活、及
时地喷洒灭火剂。管道材质一般选用不锈钢或耐高温材料，以确
保系统的可靠性和耐久性。
三、施工步骤
1. 确定设计方案
在开始施工前，需要根据具体场合的需求制定合理的设计方案，包括系统覆盖范围、传感器安装位置、管道布置等。
2. 安装传感器
根据设计方案，在需要监测的区域安装传感器，保证其能够及
时感知火灾并传输信号。在安装过程中，需要严格按照传感器的
说明书进行操作，确保安装的准确性和稳定性。
3. 安装喷水设备
根据设计方案，在合适的位置安装喷水设备，包括水源、水泵
和喷头。安装过程中需要注意水源充足、水泵动力稳定，并保证
喷头可以覆盖到预定的灭火范围。
4. 布置管道系统
根据设计方案，布置好管道系统，确保其与喷水设备连接紧密，并排除漏水等安全隐患。在布置过程中，要特别注意管道的施工
自动喷水灭火系统施工方案
三、施工方法
（一）、自动喷水灭火系统
施工流程
安装准备（实物模型安装验收）→干管安装→立管安装→喷洒支干管安装→水流指示器、消防水泵及报警阀安装→管道试压→管道冲冼→喷淋头支管安装→报警阀配件、喷洒头安装→系统通水试验
1、安装准备
a、
认真熟悉图纸，核对有关专业图纸，查看各管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决；编制安装分项工艺卡，下达给班组进行技术与安全交底；
b、检查预埋和预留孔洞是否准确；
c、检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准；
d、安排合理的施工顺序，避免工种交叉作业的干扰影响施工。
2、管道安装
a、喷淋管道使用热镀锌钢管，大于DN150消防喷淋管道采用热镀锌无缝钢管《输送流体用无缝钢管》GBT/T8163-2008,小于等于DN150消防喷淋管道采用热镀锌焊接钢管《低压流体输送用镀锌钢管》GB/T3091-2001中加厚型热镀锌钢管。当主、干管管径大于DN65时采用卡箍连接，管径小于或等于DN65时可采用螺纹连接。每根配管长度不宜超过6m。连接后，均不得减少管道的通水横断面面积。
b、先了解和确定干管的标高、位置、坡度、管径等，预先对管段长度进行测量时，应计算出管子加工时下料的尺寸。计算管子的下料度时，应考虑扣除阀件、管件长度，然后架设连接管道。对所安装的干管要拔正调直后，卡固管道，防止局部有“塌”、“拱”现象。
c、在长度大于6英尺（1.8米）立管的顶部和底部24英寸（0.6米）范围内，设置柔性卡箍。
d、管道连接紧固卡箍时，检查卡箍端面是否干净，法兰螺栓的规格应符合规定。紧固螺栓应先紧最不利点，然后依次对称紧固（卡箍接口应安装在易拆装的位置）。
自动喷水灭火系统施工方法及技术措施
自动喷水灭火系统施工方法及技术措施
一、施工准备工作
1.确定施工方案：根据场所的特点和需求，选择合适的自动喷水灭火
系统类型，并制定相应的施工方案。施工方案应包括系统设计、设备选型、施工流程等内容。
2.安全评估：对施工场地进行安全评估，确保没有明显的安全隐患，
如有需要，做好相关安全防护措施。
3.人员培训：对施工人员进行安全培训，使其熟悉自动喷水灭火系统
的工作原理、操作方法和安全注意事项。
二、施工步骤
1.水源接入：根据设计方案将自动喷水灭火系统与水源连接起来，确
保水源的持续供应。连接方式可以选择直接与自来水管道相连，或者通过
水泵将水源引入自动喷水灭火系统的储水箱中。
2.管路铺设：根据设计方案，将喷头与储水箱之间的管路进行铺设。
管路材料应选用耐压、耐腐蚀的材质，并保证管道的连接紧密无漏水。同时，应注意对管道进行适当的保温措施，以防止管道冰冻或者被高温影响。
3.喷头安装：根据设计方案，在需要进行火灾快速报警和灭火的区域
内安装喷头。喷头的选择应基于区域的火灾风险和需要覆盖的面积，确保
喷头的布置合理，喷射范围全面有效。
4.控制系统配置：根据设计方案，配置自动喷水灭火系统的控制设备
和控制装置，确保系统的自动化控制和灵敏响应。同时，可根据需要配置
手动控制器或紧急停水开关等设备，方便手动控制或紧急停止系统。
5.联动装置设置：如果需要与其他消防设备或安全控制系统实现联动，应根据设计方案设置相应的联动装置。联动装置可以通过电气控制、信号
传输等方式实现与其他设备的联动。
6.系统调试：在施工完成后，对自动喷水灭火系统进行全面的功能调
自动喷水灭火系统施工方案
自动喷水灭火系统施工方案
1. 引言
自动喷水灭火系统是一种常见且非常重要的火灾防护设备，它能够在火灾发生时自动启动，并迅速喷洒水源进行灭火。本文档旨在提供一个施工方案，详细介绍自动喷水灭火系统的施工步骤和要点。
2. 施工前准备
在开始自动喷水灭火系统的施工前，我们需要进行一些准备工作，确保施工的顺利进行。以下是具体的准备工作：
•对现场进行安全评估，确保施工过程不会对周围环境和人员造成危险。
•准备好施工中所需的材料和设备，包括喷头、管道、水泵、水源等。
•确定自动喷水灭火系统的布局和位置，根据建筑物的结构和火灾风险确定最佳的安装位置。
3. 施工步骤
下面将详细介绍自动喷水灭火系统的施工步骤：
步骤1：安装喷头
首先，根据设计方案，在建筑物内部和外部确定喷头的安装位置。然后，使用合适的工具和材料进行喷头的安装。确保每个喷头都能够覆盖到需要保护的区域，同时保证喷头的位置与建筑物的特点和使用要求相符。
步骤2：安装管道
在安装喷头之后，我们需要安装管道，将水源从水泵引入到各个喷头。首先，根据设计方案，在建筑物内外确定管道的走向和位置。然后，使用合适的材料和连接件将管道进行安装。确保管道连接牢固，不易泄漏，并且能够顺畅传输水源。
步骤3：连接水泵和水源
在安装管道之后，我们需要连接水泵和水源，以保证自动喷水灭火系统的正常供水。首先，选择合适的水泵和水源，根据设计方案进行安装。确保水泵稳固安装，
并且与水源连接可靠。在连接过程中，考虑到水泵的工作压力和流量，以确保其能够满足喷头的喷水需求。
步骤4：系统测试
在完成喷头、管道、水泵和水源的安装之后，我们需要对整个系统进行测试，确保其工作正常。首先，检查每个喷头是否能够正常喷水。然后，打开水泵，观察水源是否可以正常供应到喷头。如果发现任何问题，及时进行修复和调整，直到系统达到预期的工作效果。
消防水系统施工方案
1.1 采用的现行国家设计规范、规定：
《建造给水排水设计规范》(GB 50015--2003)(2022 年版)
《高层民用建造设计防火规范》(GB 50045--95)(2005 年版) 《自动喷水灭火系统设计规范》(GB 50084--2001)(2005 年版)
《建造设计防火规范》(2022 年版)
《汽车库、修车库、停车场设计防火规范》(GB 50067--97)
《建造灭火器配置设计规范》(GB 50140-2005)
《气体灭火系统设计规范》(GB 50370-2005)
《泡沫灭火系统设计规范》(GB 50151-2022)
《厨房设备细水雾灭火系统设计、施工及验收规范》(DB51/T 592-2022)
《室外排水设计规范》(GB 50013-2022)
《给排水管道工程施工质量验收规范》(GB 50268--97)(2022 年版)
已批准的初步设计文件
建设单位提供的有关资料和设计文件书
建造和有关工种提供的作业图和有关资料
2 室内消火栓给水系统
1) 设计参数
喷水强度： 8L/min.m2;
作用面积： 160m2;
火灾 xx：1.0h
2)自动喷水灭火系统的每层配水管上均设置了安全信号蝶阀和水流指示器。自喷系统上饭配水管 xx 压力大于 0.4MPa 处均设置减压孔板。室外总图统一设置地上式喷淋水泵接合器以供消防车供水加压。
3)在消防控制中心应能显示水流指示器，压力开关，信号蝶阀，水泵，蓄水池及屋顶水箱水位，以及电源和备用动力等是佛那个处于正常工作状态的反馈信号，并应能控制水泵等的操作。
自动喷水灭火系统 施工方案
自动喷水灭火系统施工方案
一、自动喷水灭火系统
1.材料要求及连接方式
消防喷淋系统及室内管道采用热镀锌钢管。当管径DN＜100mm时采用螺纹连接，DN≥100mm时采用沟槽连接，承压要求为1.6MPa。
2.施工准备
2.1人员、机械、材料的准备
根据施工组织设计的要求，落实施工人员的组织情况，并有计划的分批进场；落实好需用的机械，做好机械检修工作；施工所用材料，要早做好订货工作，保证及时到位，保证施工的正常进行。
2.2技术准备
正式施工前，对各参与施工的有关管理人员、技术人员和工人进行技术待，使参与施工的有关人员对施工对象有一个比较全面、详细的了解，做到心中有数；交底内容包括本工程的特点、设计意图、设计变更和洽商、施工组织设计等；各项交底除有文字交底、口头交待外，必要时还可以用图表、实样、
现场操作示范等形式，同时填写《技术交底记录单》，使每一位施工人员都明确自己的任务和目标。
3.及技术要求
3.1吊架制作安装
本工程选用固定管卡支吊架，支吊架采用角钢、圆钢或槽钢制作。
3.1.1支吊架的制作技术要求
①管道支吊架的制作必须按照中的大样图和给排水标准图集中的样图进行。
②受力部件如膨胀螺栓的规格必须符合设计及有关技术标准规定。
③管道支吊架的焊接按照金属结构焊接工艺，焊接厚度不得小于焊件最小
厚度，不能有漏焊、结渣或焊缝裂纹等缺陷；管卡的螺栓孔位置要准确。
④吊架制作完毕后，其外表面进行除锈处理，再涂防锈漆两遍。
3.1.2支吊架安装的技术要求
①安装前的准备工作——放线定位。首先根据设计图纸要求定出支吊架位置。根据管道的设计标高，把同一水平直管
自动喷水灭火系统施工方案 (2)
自动喷水灭火系统施工方案
一、自动喷水灭火系统施工内容如下：
1、各防火分区自动喷水信号蝶阀、水流指示器及喷头等的安装。
2、自动喷水灭火给水系统管网的水压试验及水严密性试验和管道水冲洗。
3、室外消防水泵结合器的安装。
4、消防增压给水设备的安装。
二、劳动力安排和施工工具
1、劳动力安排：
技术工人6人，安装工人16人
2、施工机具、设备需要量（主要机具、设备）
喷头安装专用工具8套
液体流量计1台
电焊机2台
套丝机1台
打压泵1套
电锤6台
冲击钻6台
手动吊葫芦1台
无齿锯1台
三、施工方法
自动喷水灭火系统的给水管道安装,采用各层干、支管道集中预
制，现场安装的施工方案。其主要施工内容有以下几点：自动喷水灭火系统的施工程序为：
（立管）干管——支管——试压——冲洗——喷头安装
1、安装工序
支吊架安装——干管安装——报警阀安装—-立管安装--喷洒分层干支管安装水流指示器-—信号蝶阀——水泵结合器安装——管道试压——管道冲洗-—喷头支管安装（系统试压及冲洗）—-喷头支管安装（系统试压及冲洗）报警阀配件、喷头安装-—系统通水测试
2、喷淋系统管网安装,一般是在空调系统管道安装完毕后，方可进行管网安装。管网安装时可分两部分实施,自上而下，先垂直后水平的方法，并按分层、分区的施工程序,分段进行施工。
3、管材及管道连接方式：
（1）消火栓系统管材，选用热镀锌钢管。管道连接方式，当DN＜100mm采用螺纹连接,DN≥100mm采用法兰连接和沟槽连接,设备与管道连接采用法兰连接。管道与设备连接，采用丝接和法兰连接。
4、管道支吊架制作:
自动喷水灭火系统施工方案
自动喷水灭火系统施工方案
喷淋系统对泵房原有阀门、管道进行拆除、更换→对所有喷淋头拆除、更换→对楼内所有喷淋管道检查→系统检验完毕→系统打压测试→交接、使用
一、施工说明
（1）自动喷淋管道的施工及验收，将遵照全国通用的现行有关标准及规范的要求进行。
（2）管道材料与连接：自动喷水灭火系统采用热浸镀锌钢管，大于等于DN100的用卡箍连接，小于DN100的用螺纹连接或。
二、施工前的准备工作
施工前应具有下列技术条件
（1）系统组件、管件及其它设备、材料应能保证正常施工。
（2）施工中使用的水、电、气应能满足施工要求，并应保证连续施工。
（3）材料及组件、管件的检验
施工前应对系统的组件、管件及其它设备、材料进行现场检验，均应符合要求和国家现行有关标准的规定，并应具有出厂合格证。系统的喷头、报警阀、压力开关等主要部件应选用经国家消防产品质量监督检测中心检测质量合格的产品。
1、喷头的检验
（1）、系统选用的喷头型号、规格应符合要求，一般情况下，喷头的温级要和使用环境相协调，即闭式喷头的动作温度比使用环境温度高30度左右。
（2）、喷头的商标、型号、公称动作温度（看色标）、制造厂及生产日期等标志齐全。
（3）、喷头的外观检查应无加工缺陷和机械损伤，尤其应注意管螺纹和溅水盘部
分。
（4）、闭式喷头应进行密封性能试验，并以无损伤无渗漏为合格。试验数量宜从每批供货喷头中抽查1％，但不得少于五只，试验压力应为3.0兆帕；试验时间不得少于三分钟。当有两只及以上不合格时，不得使用该批喷头。当仅有一只不合格时，应从同批喷头中再抽查2％，但不得少于10只。重新进行密封性能试验，当仍有不合格试样时，不得使用该批喷头。
预作用自动喷水灭火系统施工技术方案
预作用自动喷水灭火系统施工技术方案
一、项目背景
随着人们对安全的要求日益提高，自动喷水灭火系统成为建筑物、工厂、商业场所等公共场所必备的消防设施之一、自动喷水灭火系统通过传
感器探测火灾并迅速启动喷水系统，可在火场发生火灾时迅速进行灭火。
因此，自动喷水灭火系统施工技术方案的制定和实施至关重要。
二、项目目标
1.构建高效、可靠的自动喷水灭火系统；
2.提高施工工艺，确保工程质量；
3.提供合理和经济的施工方案；
4.遵守国家有关消防设计和施工规范。
1.设计前期工作
(1)了解项目的特点和要求，包括建筑结构、占地面积、设计容量等，并合理规划喷头布置、管道布设，确保覆盖到每个区域和角落。
(2)根据相关法律法规要求，编制自动喷水灭火系统施工图纸，并定
期与建设方和消防部门进行沟通，确保施工方案符合要求。
(3)根据施工图纸，进行喷头、泵房、水泵、储水设施等设备的选型，确保设备的质量和性能满足要求。
2.施工准备工作
(1)制定详细施工计划，明确各个工程节点和施工顺序。
(2)组织施工人员进行必要的培训，确保施工人员熟悉相关操作规程和安全知识。
(3)清理施工区域，并检查施工设备和工具是否符合要求。
3.管道布设
(1)根据施工图纸，按照设计要求进行管道布设，包括主管道、支管道和喷头等。
(2)保证管道的连接牢固、密封性好，排除漏水隐患。
(3)在施工期间进行压力测试，确保管道的正常使用。
4.喷头布置
(1)根据施工图纸，根据设计要求将喷头安装到相应位置。
(2)调整喷头的角度和喷射范围，确保喷水的覆盖效果和灭火效果。
(3)进行必要的漏水测试，排除喷头泄露的可能性。
自动喷水灭火系统安装方案
自动喷水灭火系统安装方案
㈠材料质量要求
（1）自动喷水灭火系统施工前应对采用的系统组件、管件及其他设备、材料进行现场检查，并应符合下列条件。
系统组件、管件及其他设备、材料，应符合设计要求和国家现行有关标准的规定，并应具备有出厂合格证；
喷头、报警阀、压力开关、水流指示器等主要系统组件应经国家消防产品质量监督检验中心检测合格。
（2）管材、管件应进行现场外观检查，并应符合下列要求。
表面应无裂纹、缩孔、夹渣、折叠和重皮；
螺纹密封面应完整、无损伤、无毛刺；
非金属密封垫片应质地柔韧，无老化变质或分层现象，表面应无折损、皱纹等缺陷；
法兰密封面应完整光洁，不得有毛刺及径向沟槽；螺纹法兰的螺纹应完整、无损伤。（3）喷头的现场检验应符合下列要求。
喷头的型号、规格应符合设计要求。
喷头的标高、型号、公称动作温度、制造厂及生产年月日等标志应齐全。
喷头外观应无加工缺陷和机械损伤。
喷头螺纹密封面应无伤痕、毛刺、缺丝或断丝的现象。
闭式喷头应进行密封性能试验，并以无渗漏、无损伤为合格。试验数量宜从每批中抽查1％，但不得少于5只，试验压力应为3.0MPa；试验时间不得小于3min。当有两只及以上不合格时，不得使用该批喷头。当仅有一只不合格时，应再抽查2％，但不得少于10只。重新进行密封性能试验，当仍有不合格时，亦不得使用该批喷头。
（4）阀门及其附件的现场检验应符合下列要求。
阀门的型号、规格应符合设计要求。
阀门及其附件应配备齐全，不得有加工缺陷和机械损伤。
报警阀除应有商标、型号、规格等标志外，尚应有水流方向的永久性标志。
自动喷水灭火系统安装和调试方案
自动喷水灭火系统安装和调试方案

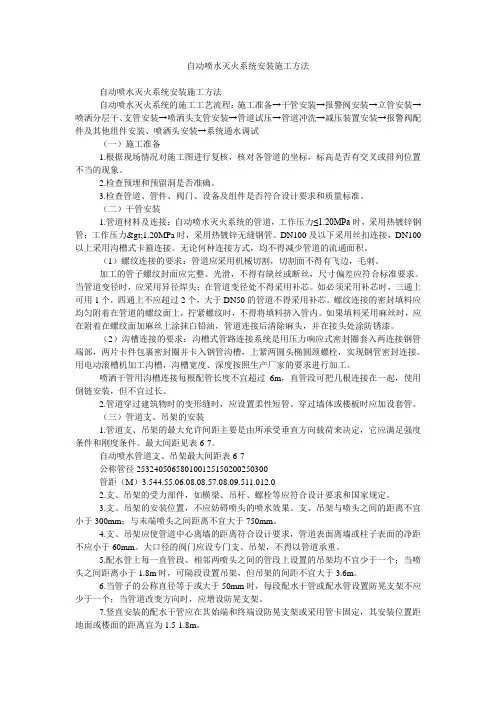

自动喷水灭火系统的施工工艺流程：施工准备→干管安装→报警阀安装→立管安装→喷洒分层干、支管安装→喷洒头支管安装→管道试压→管道冲洗→减压装置安装→报警阀配件及其他组件安装、喷洒头安装→系统通水调试
一、施工准备
1.根据现场情况对施工图进行复核，核对各管道的坐标，标高是否有交叉或排列位置不当的现象。
2.检查预埋和预留洞是否准确。
3.检查管道、管件、阀门、设备及组件是否符合设计要求和质量标准。
二、干管安装
1.管道材料及连接：自动喷水灭火系统的管道，DN<100 时，采用热镀锌钢管；DN≥100 时，采用热镀锌无缝钢管。DN100 以下采用丝扣连接， DN100 及以上采用沟槽式连接，中压细水雾灭火系统采用不锈钢管焊接安装。无论何种连接方式，均不得减少管道的流通面积。
螺纹连接的要求：管道应采用机械切割，切割面不得有飞边，毛刺。加工的管子螺纹封面应完整、光滑，不得有缺丝或断丝，尺寸偏差应符合标准要求。当管道变径时，应采用异径焊头；在管道变径处不得采用补芯。如必须采用补芯时，三通上可用1 个，四通上不应超过2 个，大于DN50 的管道不得采用补芯。螺纹连接的密封填料应均匀附着在管道的螺纹面上，拧紧螺纹时，不得将填料挤入管内。如果填料采用麻丝时，应在附着在螺纹面加麻丝上涂抹白铅油，管道连接后清除麻头，并在接头处涂防锈漆。
沟槽式连接的要求：
①用切割机将钢管按所需长度切割，切口应平整无毛刺。
②将需加工沟槽的钢管架设在滚槽机和滚槽尾架上。
③在钢管上放置水平仪，用水平仪量测，使钢管处于水平位置。
自动喷水灭火系统施工方案
自动喷水灭火系统施工方案
1.引言
自动喷水灭火系统是一种常见的消防设备，用于保护建筑物和人
员免受火灾的伤害。本文将提供一个详细的自动喷水灭火系统施工方案，旨在确保系统的有效性和可靠性。
2.背景介绍
自动喷水灭火系统是一种基于水压和火灾探测技术的消防系统。
其主要由水源、水泵、喷头、管道和控制设备等组成。在火灾发生时，系统会自动探测火灾信号，并立即启动喷水装置以灭火。
3.施工准备
在开始自动喷水灭火系统的施工前，需要进行以下准备工作：
3.1 施工图纸设计：根据建筑物的特点和需求，设计合适的喷头布置和管道走向。
3.2 设备选型：根据灭火需求和预算限制，选择合适的水源、水泵和控制设备。
3.3 施工材料准备：采购喷头、管道、接头、阀门等施工所需的材料。
4.施工步骤
4.1 安装水源：根据实际情况选择自来水源、水箱或水井作为系统的供水来源。将水源与系统的进水口连接。
4.2 安装水泵：根据设计要求，选取适当的水泵，并将其安装在合适的位置。连接水泵和水源之间的管道。
4.3 安装喷头：根据设计图纸，确定喷头的位置和数量。使用适当的工具将喷头安装在建筑物内部和外部的关键区域。
4.4 安装管道：按照设计要求，将管道沿着建筑物的结构和走廊布置好。注意管道的固定和连接，以确保系统的稳定性和密封性。
4.5 连接控制设备：将控制设备与水泵、喷头和火灾探测器连接。进行必要的电气布线和接地工作。
4.6 测试和调试：完成施工后，对自动喷水灭火系统进行全面的测试和调试。确保各个部件和设备正常工作，并且能够准确灭火。
5.安全考虑
自动喷水灭火系统施工方案
自动喷水灭火系统施工方案
一、项目背景
随着社会发展和科技进步，火灾事故频发，对人们的生命财产造成了巨大的损失。为了提高火灾的自动报警和灭火的速度和效果，自动喷水灭火系统应运而生。本项目办公楼施工一套自动喷水灭火系统，以确保人员的生命财产得到更好的保护。
二、系统的设计原则及方案选择
1.系统设计原则
(1)安全性原则：系统设计应符合国家相关标准，并保证系统的稳定性和可靠性，确保人员的生命安全。
(2)适用性原则：根据办公楼的特点和需求，灵活选择系统的喷头、水源、水泵等设备，保证系统的适用性。
(3)经济性原则：在满足系统功能需求的同时，尽量降低系统的投资和维护成本。
2.系统方案选择
经过对办公楼的实际情况进行调研分析，我们采用了以下自动喷水灭火系统方案：
(1)喷头选择：根据办公楼的布局和使用功能，选择了标准型旋转喷头和泡沫灭火喷头作为主要喷头。标准型旋转喷头可覆盖较大面积，并能自动探测火灾点进行喷水灭火。泡沫灭火喷头配合发泡装置可以有效扑灭可燃液体火灾。
(2)水源选择：考虑到办公楼的供水稳定性和水量要求，我们将选择直接接入市政供水系统作为主要水源，并设置备用水源。
(3)水泵选择：为保证系统的正常运行，我们选择了高效、低噪音、可靠性高的消防泵作为主要水泵，并配置备用水泵以应对突发情况。
三、施工流程及主要任务
1.施工准备阶段
(1)调查：了解办公楼的结构、布局和使用情况，确定系统的设计方案。
(2)测量：根据设计方案对办公楼进行测量，并制定施工图纸。
(3)招标：根据设计方案招标采购喷头、水泵等设备。
(4)协调：与相关部门协调供水事宜，确保施工可行性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动喷水灭火系统施工方案
一、自动喷水灭火系统施工内容如下：
1、各防火分区自动喷水信号蝶阀、水流指示器及喷头等的安装。
2、自动喷水灭火给水系统管网的水压试验及水严密性试验和管道水冲洗。
3、室外消防水泵结合器的安装。
4、消防增压给水设备的安装。
二、劳动力安排和施工工具
1、劳动力安排：
技术工人6 人，安装工人16 人
2、施工机具、设备需要量（主要机具、设备）
喷头安装专用工具8 套
液体流量计 1 台
电焊机 2 台
套丝机 1 台
打压泵 1 套
电锤 6 台
冲击钻 6 台
手动吊葫芦 1 台
无齿锯 1 台
三、施工方法
自动喷水灭火系统的给水管道安装，采用各层干、支管道集中预制，现场安装的施工方案。其主要施工内容有以下几点：
自动喷水灭火系统的施工程序为：
（立管）干管——支管——试压——冲洗——喷头安装
1、安装工序
支吊架安装——干管安装——报警阀安装——立管安装——喷洒分层干支管安装水流指示器——信号蝶阀——水泵结合器安装——管道试压——管道冲洗——喷头支管安装（系统试压及冲洗）——喷头支管安装（系统试压及冲洗）报警阀配件、喷头安装——系统通水测试
2、喷淋系统管网安装，一般是在空调系统管道安装完毕后，方可进行管网安装。管网安装时可分两部分实施，自上而下，先垂直后水平的方法，并按分层、分区的施工程序，分段进行施工。
3、管材及管道连接方式：
（1 ）消火栓系统管材，选用热镀锌钢管。管道连接方式，当
DN v 100mm采用螺纹连接，DN >100mm 采用法兰连接和沟槽连
接，设备与管道连接采用法兰连接。管道与设备连接，采用丝接和法兰连接。
4、管道支吊架制作：
（1）管道支吊架是根据管径大小分别制作，当管径DN >65mm
的管道支吊架，采用U 型管道支吊架
（2）管道支吊架安装的最大间距为
DN150 8.0m DN100 6.5m DN80 6.0m DN65 6.0m
（3）管道支吊架制作：
a、用角钢加工成龙门架，加工尺寸按每层管道标高制作，角钢接口采用对接满焊。
b、焊成的龙门架应平整、方正、尺寸准确。
c、按现场测量尺寸加工安装孔（使用台钻），参照安装用的膨胀
栓确定孔径，及根据固定管卡螺栓钻固定孔径。
（4）管道支吊架安装：
a、立管固定架垂直墙面固定（使用①16*80的膨胀螺栓）
b、水平环网采用沿梁侧面平行固定（使用①14*60的膨胀螺栓）
（5）水平管道安装时，每米横向水平偏差不得超过0.4m ，全长
20m 以上水平干管偏差不得超过25mm ，横向管道应有0.002 ——0.005 的坡度，坡向末端泄水装置。管道平行时，管与管之间DN100 与DN100 管之间距300mm （指管中心）。
5、管道螺纹连接要求：
（1 ）当管径采用螺纹连接时，要求管道的螺纹无端丝、螺纹清洁、规整、连接牢固、连接时外露丝扣2-3 扣，同时将接口处清理干净，刷防锈漆两遍。管件安装时管件接口处外露部分，不得露有毛刺和麻丝。
（2 ）管道采用焊接时，当管壁壁厚》4mm 时，管口处应打V 型坡
口，焊口处焊缝高度为2mm ，焊缝宽度应盖过每边坡口为
2mm 。
6、蝶阀采用法兰连接时，要求法兰封面与管轴中心线必须垂直，垂直误差w 1.5%。
7、管道丝口（螺纹）连接：
（1 ）管道螺纹加工，管节的切口断面应平整，偏差不超过一扣，丝扣应光洁，不的有毛刺、乱丝、断丝、缺丝总长不得超过丝扣全长的10% ，螺纹加工长度应保证接口紧固后露出2~3 扣螺纹。
（2 ）接口出外露填料处理干净，并作防腐处理。当设备与管道连接，采用法兰连接时，焊口处应及时清除管道内的氧化层后，刷防锈漆两道。
（3）管道法兰连接，平行度不得大于法兰外径的1 .5% ，且不应大于2mm ；螺孔中心允许偏差为孔径的5 % ；同一法兰采用同一规格的适合螺栓，螺母均应在一侧，并对称紧固，并保证螺栓露出螺母之外。在法兰螺栓未紧固之前，接口两侧相邻的第一只至第二个刚性接口（含焊接）不得施工。
（4）管钳应选合适的：DN65 管道的安装，应选用600mm 的管钳。
8、管道水平安装时无特殊情况者，管道安装标高必须采用一个标高，管道标高均系指管中心。施工中如遇喷水主干管及消火栓管道与其它管道垂直交叉时，或设计与现场的实际情况不符时，可根据现场的实际情况进行调整，但须得到业主和监理认可批准后，方可施工。
9、管道采用法兰焊接时，焊处氧化层必须清理干净后，并做内防腐处
理。
10 、沟槽件、开孔机操作规程注意事项必须严格遵守，以保证机具的正常使用。机具的电源为220 伏交流电，并接地，以保证安全。本机具为链条捆绑式，操作时，应垂直水平固定在管道上，以防滑落。开孔刀具的选配，要按开孔尺寸表格选用，以免造成开孔尺寸不符。
开孔时，首先，使中心钻头，打道管道，使之定位，再缓缓下压手轮，让开孔刀齿慢慢地接触管子，直至打到管道，同时冷却刀具，提高刀具的寿命。在开孔完毕时，提起手轮，松开链条，切断电源，安全地把开孔刀取下，去掉开孔废料，并打磨毛刺。
11 、沟槽机操作程序滚槽机要求安装在平整、防雨、防晒的区域，机具安装牢靠，水平，电源采用220 伏的交流电。机具的操作人员要求工地固定其他人员，无权操作机具。
机具的操作人员必须严格按照机具操作规程进行操作，机具或配件机具本身发生故障时，应立即停止操作，及时排除故障。因故不能排除时，及时调配新的机具，以保证工地施工机具。
12 、湿式报警阀安装报警阀组安装位置在水泵房，报警阀组安装距室
内地面高度
1.2m ，两侧面距墙不小于0.5m ，正面与墙距保证不小于1.2m ，所设湿式报警阀室内应设有排水地漏
13 、末端试验装置DN25mm 泄水管，安装在各系统的最末端，并排至卫生间地漏处。
14、在喷洒主立管最高处安装DN25mm , P= I.OMPa的自动排气阀
