07路涵过渡段试验段施工方案(TJ-1)-_0
涵路试验段施工方案
![涵路试验段施工方案](https://img.taocdn.com/s3/m/a5521290da38376baf1fae8a.png)

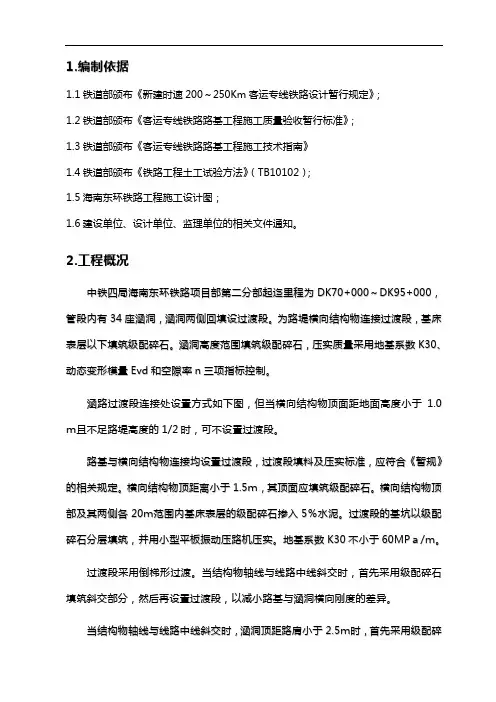

1.编制依据1.1铁道部颁布《新建时速200~250Km客运专线铁路设计暂行规定》;1.2铁道部颁布《客运专线铁路路基工程施工质量验收暂行标准》;1.3铁道部颁布《客运专线铁路路基工程施工技术指南》1.4铁道部颁布《铁路工程土工试验方法》(TB10102);1.5海南东环铁路工程施工设计图;1.6建设单位、设计单位、监理单位的相关文件通知。
2.工程概况中铁四局海南东环铁路项目部第二分部起迄里程为D K70+000~D K95+000,管段内有34座涵洞,涵洞两侧回填设过渡段。
为路堤横向结构物连接过渡段,基床表层以下填筑级配碎石。
涵洞高度范围填筑级配碎石,压实质量采用地基系数K30、动态变形模量E v d和空隙率n三项指标控制。
涵路过渡段连接处设置方式如下图,但当横向结构物顶面距地面高度小于1.0m且不足路堤高度的1/2时,可不设置过渡段。
路基与横向结构物连接均设置过渡段,过渡段填料及压实标准,应符合《暂规》的相关规定。
横向结构物顶距离小于1.5m,其顶面应填筑级配碎石。
横向结构物顶部及其两侧各20m范围内基床表层的级配碎石掺入5%水泥。
过渡段的基坑以级配碎石分层填筑,并用小型平板振动压路机压实。
地基系数K30不小于60M Pa/m。
过渡段采用倒梯形过渡。
当结构物轴线与线路中线斜交时,首先采用级配碎石填筑斜交部分,然后再设置过渡段,以减小路基与涵洞横向刚度的差异。
当结构物轴线与线路中线斜交时,涵洞顶距路肩小于2.5m时,首先采用级配碎石填筑斜交部分,然后再设置过渡段,以减小单根轨枕横向刚度的差异。
应选择有代表性的过渡段作为实验段,进行基床表层以下过渡段级配碎石摊铺压实工艺试验,确定施工工艺参数。
过渡段应与相邻的路堤及锥体按一整体同时施工,并将过渡段与连接路堤的碾压面按大致相同的水平分层高度同步填筑并均匀压实。
碾压应遵循先轻后重、先慢后快的原则。
横向结构物两侧的过渡段填筑必须对称进行,并与相邻路堤同步施工。
07路涵过渡段试验段施工方案(TJ-1)-
![07路涵过渡段试验段施工方案(TJ-1)-](https://img.taocdn.com/s3/m/21a1a0f17c1cfad6195fa755.png)
目录一、编制依据 (2)二、试验段概况 (2)三、试验目的和内容 (2)四、人员配置 (3)五、主要施工机械 (4)六、施工工艺及试验方案 (4)七、质量控制及检验标准 (10)八、质量检查、资料整理 (12)九、试验总结 (13)十、安全及环保要求 (13)路堤与横向结构物过渡段试验段施工方案一、编制依据(1)国家、铁道部和地方政府相关法律、法规和规章制度;(2)铁道部现行高速铁路技术标准、设计规范、施工规范、验收标准和有关规定;(3)勘察设计合同及合同的有效组成文件;(4)现场踏勘调查资料;(5)沈丹客运专线站前工程施工招标文件、施工说明书及招标文件答疑书、招标文件的补遗通知;(6)沈丹客运专线路基施工图和相关设计文件;(7)沈丹客运专线指导性施工组织设计;(8)中交一公局沈丹客专TJ-1标实施性施工组织设计。
二、试验段概况根据工区管段内路基工程施工进度,选取施工里程为DK26+863.5框架涵两侧作为过渡段试验段。
涵洞与线路正交,涵洞顶填高3.2m。
原地面为清除表土碾压原地面,已施工完毕,可进行过渡段施工。
三、试验目的和内容3.1试验目的:(1)确定过渡段基床表层及两端20m范围内级配碎石掺5%的水泥,基床表层下部倒梯形部分掺3%水泥的级配碎石填筑,采用相同压实机械碾压时的松铺系数及压实遍数;(2)确定压实机械的压实顺序、压实速度。
(3)确定需要的机械组合。
通过以上参数的确定,用来指导工区路基与桥台、横向结构物过渡段的施工。
3.2试验内容:本次试验填筑至涵洞顶面高度,涵洞两侧对称分层填筑,靠近涵洞1m范围用小型振动夯分层夯填,每层虚铺厚度15~20cm。
过渡段与连接的路基同步施工。
每层填筑前,用白灰线洒出级配碎石填筑范围及两侧路堤本体填筑边线,在涵背用红油漆按层厚作出标记,用来控制整平高程及测量对应位置碾压后高程,以便确定松铺系数,整平前将拟定虚铺厚度标记在涵背上,以便使推土机整平时有所参照。
桥涵过渡段施工标准
![桥涵过渡段施工标准](https://img.taocdn.com/s3/m/88db398183c4bb4cf6ecd12d.png)
桥涵过渡段施工标准1施工作业标准1.1过渡段填料要求1)过渡段填料应符合设计文件和验标的要求。
2)过渡段级配碎石采用的碎石粒径、级配及材料性能应符合相关规范要求。
级配碎石和级配砂砾石必须严格控制0.5mm以下细集料的含量及其液限和塑性指数。
选用品质优良的原材料是确保级配碎石质量的基础。
要确保筛选并按比例混合组成的级配碎石混合料的粒径、级配及品质指标符合规定的要求。
3)过渡段采用级配碎石掺5%水泥梯形过渡,具体过渡形式按设计施工图执行。
加入水泥的级配碎石混合料宜在2h内使用完毕。
4)施工前应对所选择的填料进行核对确认并经试验鉴定,使其能够确保路堤各相应部位填料的质量检测、压实标准等指标达到设计要求。
1.2施工工艺及技术要求施工工艺流程见下图。
1)施工准备(1)定实施方案。
涵路过渡试验段施工之前,项目部组织相关技术、试验人员制订详细的实施方案,明确试验的目的、人员、机械设备及检测设备的需求计划、试验步骤、检测方法、相关数据整理分析方法。
路堤与路堑过渡段施工工艺框图(2)确定料源。
过渡段施工,级配碎石质量必须满足验标和设计要求。
通过对沿线碎石、石粉的料源进行调查,并对选定的料源进行取样试验和筛分检测、配合比试验。
最终选用的材料按配合比拌合后的级配碎石的粒径、级配及质量符合验标和设计要求,碎石颗粒中针状、片状碎石含量不大于20%,质软、易破碎的碎石含量不超过10%,黏土团及有机物含量不超过2%。
(3)合理配置机械设备和检测设备。
为满足涵路过渡试验段施工需要,选配性能状况好、满足施工工艺与质量要求的成套施工机械设备。
工地中心试验室配备各种计量设备、力学试验设备、检测设备。
(4)建立级配碎石集中拌和站,按批准的配合比拌和生产级配碎石,采用填料集中供应方式。
(5)确定检测方法。
采用K30、Evd、孔隙率三控检测。
为取得足够的数据,过渡试验段每层检测K30、Evd、孔隙率,使检测点位满足验标要求。
(6)组织人员培训和技术交底。
涵路过渡段试验报告
![涵路过渡段试验报告](https://img.taocdn.com/s3/m/cad1e4c0cc175527072208f6.png)
路基涵路过渡段碾压工艺试验成果报告根据铁建设〖2005〗160号文公布的《客运专线铁路路基工程施工质量验收暂行标准》及铁建设〖2007〗85文公布的《客运专线无砟轨道铁路工程施工质量验收暂行标准》的要求,路堤与横向结构物(立交框架、箱涵)结合部位为涵路(桥)过渡段须作特殊处理,采用级配碎石填筑,级配碎石应符合《客运专线基床表层级配碎石暂行技术条件》和《新建时速200~250公里客运专线铁路设计暂行规定》(铁建设〖2005〗140号)中的规定,其压实标准应满族地基系数K30> 150Mpa/m动态变形模量Evd> 50Mpa压实系数K> 0.95。
为指导路基涵路过渡段施工,在我项目部路堤与横向构筑物过渡段全面展开施工前,以试验段引路,选定有代表性的DK187+586框架涵两侧过渡段进行碾压工艺试验。
根据过渡段碾压的特殊要求、摊铺工艺和机械的压实能力,采用K30地基系数、动态变形模量Evd 及压实系数三项指标控制,进行摊铺压实工艺试验,级配碎石的松铺厚度、碾压遍数、碾压工艺与压实厚度及检测数据作比较、分析,最终确定最佳的松铺厚度和相应的碾压遍数、从中选择最适宜的机械配套以较经济的碾压方式指导涵路过渡段正式施工。
一、试验段部位:DK187+586框架涵二、试验过渡段基底处理:过渡段基坑回填C15混凝土。
该段路基清表后,检测地基承载力大于180KPa后,用压路机碾压。
三、填料情况:采用桐梓山级配碎石拌和站集中拌合级配碎石。
四、施工机械:自卸车、东方红推土机、YZ20E(振动35T)振动压路机,小型平板打夯机。
五、检测仪器:K30平板荷载检测仪、Evd测试仪、灌砂法检测仪、EDTA滴定仪。
六、工艺原理以《客运专线铁路路基工程施工质量验收暂行标准》为指导,制定可行性施工组织设计,合理配置机械设备和检测设备,以科学的检测试验为控制主线,以真实可靠的数据为指导,以标准化流水作业为操作手段,全面指导施工,使得施工过程规范有序,确保施工质量达到验标要求。
涵洞过渡段试验方案
![涵洞过渡段试验方案](https://img.taocdn.com/s3/m/8e158ebcc77da26925c5b0d3.png)
过渡段水泥稳定级配碎石
施工工艺试验方案
一、工程概况
武汉工程试验段共设计桥涵结构物28座,其中涵洞24座。
为有效控制路堤与涵洞的沉降差,实现良好的刚度过渡,每个涵洞两侧与路基联接处设过渡段,长度以不小于4倍台后填土高且不小于20米。
按结构物型式和填土高度不同,过渡段采用掺3~7%水泥的级配碎石填筑。
按照设计及验标要求,过渡段级配碎石在正式填筑前要进行工艺性试验以确定合理的工艺。
二、试验地点选择
本次工艺性试验确定在DK1237+784及DK1238+005涵洞进行。
三、试验目的
1、通过武汉工程试验段过渡段级配碎石的室内配比试验,确定出级配碎石的合理级配以及经济合理的水泥掺加比例。
2、通过不同水泥掺配情况下现场试验,对机械设备组合、人员配置、最佳虚铺厚度、压实厚度、最佳含水量及过程的控制,以及地基系数K30、动态变形模量Evd、孔隙率n、二次变形模量Ev2指标的测定,经检测统计数据分析、经济技术分析,确定出最合理的施工工艺以推广应用。
四、。
过渡段试验段施工方案
![过渡段试验段施工方案](https://img.taocdn.com/s3/m/c123d887680203d8ce2f24d7.png)
中铁七局新建海南西环铁路三标第一分部过渡段填筑试验段施工方案一、目的明确路基与桥台、横向结构物连接的施工工艺流程、操作要点、相应的工艺标准及检测方法,规范路基与桥台、横向结构物的施工作业,保证路基与结构物连接处理的质量。
二、编制依据1、《铁路路基工程施工质量验收标准》(TB10414-2004)2、《铁路客货共线路基工程施工技术指南》(TZ202-2008)3、《新建海南西环铁路路基工程设计图》(海西施路-0)4、《新建时速200公里客货共线铁路工程施工质量验收暂行标准》(铁建设【2007】159号,2007年局部修订)5、《铁路路基工程施工质量验收标准》(TB10414-2003局部修订:铁建设【2007】159号,铁建设【2008】147号,铁建设【2009】62号)6、中铁七局集团有限公司新建海南西环铁路三标项目经理部实施性施工组织设计。
三、试验段地点本试验段位于DK65+795框架涵处过渡段,涵洞长4m,过渡段施工里程范围:DK65+784.34~DK65+805.66。
四、填料要求(1)过渡段填料应选用符合设计文件和验标要求的级配碎石。
(2)过渡段采用粒径不大于5cm的级配碎石。
(3)施工前应对所选择的填料进行核对确认并经试验确定,使其能够确保路堤各相应部位填料的质量检测、压实标准等指标达到设计要求,方可用于大面积填筑。
五、施工工艺及技术要求1、一般施工规定(1)过渡段的桥台,涵洞等建筑物施工完成后的基坑以级配碎石分层回填,并用小型震动设备碾压夯实,或以混凝土回填。
(2)过渡段范围的路基基底处理同路基基底处理。
