电机设计的相关知识
电机设计知识点汇总
电机设计知识点汇总电机设计是现代工程领域中非常重要的一部分，它与我们的生活息息相关。
在电机设计过程中，我们需要掌握一些基础的知识点，才能更好地理解和应用。
本文将对电机设计中的一些重要的知识点进行汇总，并对其进行简要介绍。
一、电机类型1. 直流电机：直流电机是最简单、最常见的一种电机类型。
它通过直流电源提供能量，能够将电能转化为机械能。
2. 交流电机：交流电机是应用更为广泛的一种电机类型。
它可以通过交流电源提供能量，并且根据不同结构和工作原理，可以分为异步电机、同步电机等不同类型。
二、电机原理1. 动力学原理：电机的动力学原理是研究电机的力、转矩和运动学性能的基础。
通过了解电机的动力学特性，我们可以更好地对电机进行设计和优化。
2. 磁学原理：电机的磁学原理是研究电机中磁场的形成和变化规律的基础。
电机的磁场对电机的性能和效率有着重要影响，因此磁学原理对电机设计来说是至关重要的。
三、电机参数1. 额定功率：电机的额定功率是指电机在额定工况下能够提供的功率。
2. 额定转速：电机的额定转速是指电机在额定工况下的转速。
3. 额定电流：电机的额定电流是指电机在额定工况下所需要的电流。
4. 效率：电机的效率是指输入电能与输出机械功率之间的比值，它反映了电机的能量转换效率。
四、电机设计步骤1. 确定设计需求：在进行电机设计之前，需要明确设计的具体需求，包括额定功率、额定电流等参数。
2. 选型：根据设计需求，选择合适的电机类型和规格，并进行初步的设计和计算。
3. 磁路设计：根据电机的磁学原理，进行电机的磁路设计，确定合适的磁路结构和尺寸。
4. 绕组设计：根据电机的磁路设计和电机的电学特性，进行电机的绕组设计，确定合适的绕组方式和参数。
5. 散热设计：根据电机的额定功率和工作条件，进行电机的散热设计，确保电机在工作时能够稳定运行。
6. 性能评估：进行电机的性能评估，包括转矩、效率等指标的计算和实验验证。
7. 优化改进：根据性能评估的结果，对电机进行优化改进，提高电机的性能和效率。
电机与控制应掌握的重要知识点
电机与控制应掌握的重要知识点1.电机基础知识：了解电机的基本原理、构造和工作方式。
掌握直流电机、交流电机（如同步电机和异步电机）等不同类型电机的工作原理和应用场景。
2.电机特性：了解电机的静态和动态特性。
静态特性包括电机的等效电路、电机参数（如电机常数、电流-转矩特性等）和等效电路模型等。
动态特性包括电机的转速-时间特性、转矩-时间特性和位置-时间特性等。
3.电机驱动技术：电机驱动技术是将控制信号转换为电机动作的技术。
掌握电机驱动的分类、驱动原理、驱动方式（如直流电机的分流、串联和复合驱动、交流电机的变频驱动等）以及驱动电路的设计方法。
4.电机测量与控制：掌握电机的测量方法，如电机转速测量、转矩测量、位置测量等。
了解电机的控制方法，如开环控制和闭环控制。
深入了解闭环控制技术，包括控制系统的设计和参数调节，以实现电机的精确控制和优化性能。
5.电机保护与故障诊断：掌握电机保护方法和故障诊断技术，以确保电机的安全运行和延长电机的寿命。
了解常见的电机故障类型，如过流、过载、过压、过热等，并学会通过故障诊断技术及时发现和解决问题。
6.电机应用领域：了解电机在不同领域的应用，如工业生产中的传动、控制和自动化系统、家电产品、交通工具等。
深入了解不同应用场景下电机的选择和设计原则。
7.电机能效与节能技术：掌握电机能效评价和节能技术。
了解不同电机效率标准和能效等级，并学会通过合理的电机设计、选型和控制策略来提高电机的能效和降低能耗。
8.新兴技术与趋势：关注电机与控制领域的新兴技术和趋势，如电机的无刷化、高效率控制技术、智能化控制技术等。
深入了解相关的理论和实践应用，以及未来发展的前景和挑战。
以上是电机与控制应掌握的重要知识点的一些概述。
电机与控制技术是一个广泛而复杂的领域，需要不断学习和实践才能掌握其中的精髓。
不同的应用领域和实际问题会有不同的要求和挑战，因此需要不断更新知识并通过实际应用来不断提高自己的技术水平。
电机设计

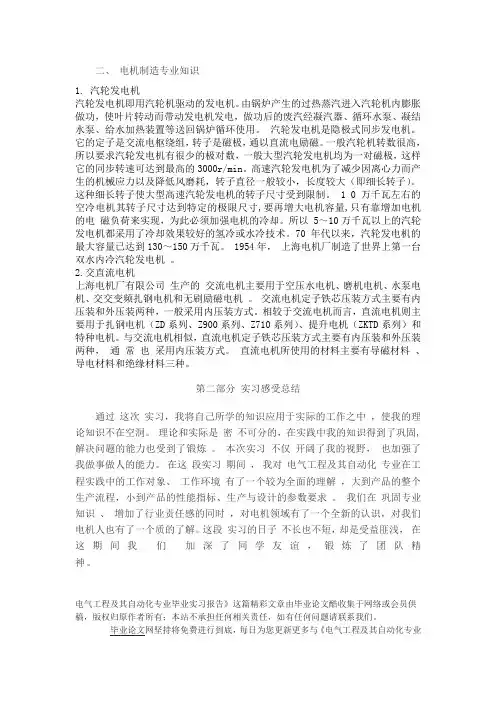

二、电机制造专业知识1. 汽轮发电机汽轮发电机即用汽轮机驱动的发电机。
由锅炉产生的过热蒸汽进入汽轮机内膨胀做功，使叶片转动而带动发电机发电，做功后的废汽经凝汽器、循环水泵、凝结水泵、给水加热装置等送回锅炉循环使用。
汽轮发电机是隐极式同步发电机。
它的定子是交流电枢绕组，转子是磁极，通以直流电励磁。
一般汽轮机转数很高，所以要求汽轮发电机有很少的极对数，一般大型汽轮发电机均为一对磁极，这样它的同步转速可达到最高的3000r/min。
高速汽轮发电机为了减少因离心力而产生的机械应力以及降低风磨耗，转子直径一般较小，长度较大（即细长转子）。
这种细长转子使大型高速汽轮发电机的转子尺寸受到限制。
1 0万千瓦左右的空冷电机其转子尺寸达到特定的极限尺寸,要再增大电机容量,只有靠增加电机的电磁负荷来实现，为此必须加强电机的冷却。
所以 5～10万千瓦以上的汽轮发电机都采用了冷却效果较好的氢冷或水冷技术。
70年代以来，汽轮发电机的最大容量已达到130～150万千瓦。
1954年，上海电机厂制造了世界上第一台双水内冷汽轮发电机。
2.交直流电机上海电机厂有限公司生产的交流电机主要用于空压水电机、磨机电机、水泵电机、交交变频扎钢电机和无刷励磁电机。
交流电机定子铁芯压装方式主要有内压装和外压装两种，一般采用内压装方式。
相较于交流电机而言，直流电机则主要用于扎钢电机（ZD系列、Z900系列、Z710系列）、提升电机（ZKTD系列）和特种电机。
与交流电机相似，直流电机定子铁芯压装方式主要有内压装和外压装两种，通常也采用内压装方式。
直流电机所使用的材料主要有导磁材料、导电材料和绝缘材料三种。
第二部分实习感受总结通过这次实习，我将自己所学的知识应用于实际的工作之中，使我的理论知识不在空洞。
理论和实际是密不可分的，在实践中我的知识得到了巩固,解决问题的能力也受到了锻炼。
本次实习不仅开阔了我的视野，也加强了我做事做人的能力。
在这段实习期间，我对电气工程及其自动化专业在工程实践中的工作对象、工作环境有了一个较为全面的理解，大到产品的整个生产流程，小到产品的性能指标、生产与设计的参数要求。
电机设计知识点总结
电机设计知识点总结近年来，电机作为现代社会中不可或缺的设备之一，已经广泛应用于各个领域，包括工业、航空航天、交通运输、家电等。
对于电机的设计，是保证其性能和效果的关键环节。
本文将对电机设计中的关键知识点进行总结，并简要介绍其应用。
一、电机类型电机按照不同的工作原理和结构可分为直流电机和交流电机两大类。
直流电机根据励磁方式又可分为永磁直流电机、励磁直流电机和复合励磁直流电机。
交流电机又可分为感应电机、同步电机和步进电机。
二、电机参数在电机设计中，需要关注并确定一系列参数，包括额定功率、额定电压、额定电流、转速和效率等。
这些参数对电机的性能和使用情况有着重要影响，需要通过合理选取来满足具体需求。
三、电机转子设计电机的转子设计关系到电机的效率和运行稳定性。
根据转子导体材料的不同，转子可分为铝制转子和铜制转子。
铜制转子由于导电性能好，热容量大，能有效提高电机效率。
而铝制转子的轻巧特性使电机降低了转动惯量，提高了响应速度。
四、电机定子设计电机定子的设计要求考虑风道结构、定子绕组的设计以及定子铁心材质的选择等。
风道的设计能够使风能充分冷却电机，并减少温升现象。
定子绕组的设计涉及到导线的选择、绝缘和固定方式等。
而定子铁心材质的选择需要综合考虑磁导率、饱和磁导率、磁阻和热传导等因素。
五、电机控制算法电机的控制算法决定了电机的运行方式和效果。
常见的控制算法包括直流电机的PWM控制、感应电机的矢量控制和步进电机的微步控制等。
通过合理选择和调试控制算法，可以实现电机的精确控制和高效运行。
六、电机热设计电机在长时间工作过程中会产生大量的热量，如果不能及时散热会导致电机过热，从而影响电机的性能和寿命。
因此，电机热设计至关重要。
合理设计散热结构、选取散热材料以及采用温度传感器和风扇等辅助散热设备，是保证电机正常运行的重要手段。
七、电机材料选择电机设计中，材料的选择直接关系到电机的性能和成本。
例如，电机轴承采用特殊材料能够减少摩擦和磨损，提高电机寿命；电机绝缘材料要具有良好的绝缘性能，以确保电机安全可靠运行。
电机设计知识点
电机设计知识点在现代工业和生活中，电机被广泛应用于各个领域，如汽车、家电、工业制造等。
电机设计是电机工程师必备的基本技能之一，它涉及到电机的结构、原理及设计参数等方面。
本文将介绍一些电机设计的基础知识点。
一、电机分类电机按照不同的工作原理和应用领域可以分为多个类型，常见的电机包括直流电机、交流电机和步进电机等。
每种电机都有其特点和适用范围。
1. 直流电机直流电机是最简单的一种电动机，它的转子和定子由磁铁组成。
直流电机具有转速可调、启动扭矩大的特点，因此常用于需要精确控制转速和扭矩的场合，如电动汽车。
2. 交流电机交流电机是最常见的电动机之一，其转子和定子都由电磁铁绕组组成。
根据不同的转子结构，交流电机又可分为异步电机和同步电机。
异步电机广泛应用于家电、工业生产线等场所，同步电机通常用于电网同步发电。
3. 步进电机步进电机是一种数字式电机，它按照指令进行一小步或多小步旋转。
步进电机具有精确定位、高转矩、无刷等特点，广泛应用于数控机床、机械手等需要准确位置控制的场合。
二、电机设计要点电机设计涉及到多个方面的知识和技术，下面介绍几个重要的设计要点。
1. 磁电路设计电机的磁电路设计是电机设计的基础，它决定了电机的磁场分布和工作性能。
磁电路设计需要考虑磁路的磁阻、磁通量和磁场分布等因素，以满足电机的输出功率、效率和工作温度等要求。
2. 绕组设计绕组是电机中的重要部分，它是转子和定子之间实现能量转换的关键。
绕组的设计需要考虑导线材质、截面积、绝缘性能等因素，并根据工作电压和电流确定合适的绕组方式，以满足电机的工作要求。
3. 散热设计高功率电机在工作过程中会产生大量热量，因此散热设计对于电机的可靠运行非常重要。
散热设计需要考虑散热表面积、散热方式和散热材料等因素，并通过热传导和对流等方式将热量有效地散发出去。
4. 控制系统设计在某些场合，电机需要与其他设备或系统进行配合工作，因此电机的控制系统设计也是电机设计的关键一环。
电机设计的相关知识
Cef P'
p P'3/ 4 P' P'
1 P'1/ 4
几何相似定律
它表明，在B和J的数值保持不变时，对一系列功率递增、几何形状相似的 电机，每单位功率(千瓦或千伏安)所需有效材料的质量、成本及产生的损 耗均与功率的1／4次方成反比， 单机容量的↑→有效材料的利用率和电机的效率↑ 采用大功率电机来代替总功率相等的数台小功率电机
Ea
pn 60
•
Na a
(V )
式中Na——电枢绕组的总导体数； a——电枢绕组的并联支路对数
因电负荷
A Ia Na ( A / m)
2aD
Ia
2 AaD
Na
可得直流电机主要尺寸关系式为：
D2lef P
n
6.1103
p AB
交流电机主要尺寸关系式
D 2le f P
n
6.1103
p
K
wm
K
dp
A
B
直流电机主要尺寸关系式为：
D2lef n P
6.1103
p AB
直流电机
Kwm Kdp 1
令：
D2lef n P
6.1103
p
K
wm
K
dp
AB
CA
电机常数
由于对一定功率和转速范围的电机，A、Bδ的变动范围不大，而αp´ 、 Kwm、。Kdp的变化范围更小，所以把CA称为电机常数。
上式即可写成
一、电磁负荷对电机性能和经济性的影响
（一）线负荷A高，磁负荷B不变 （1）电机体积减小，节约材料 （2）B一定时，由于铁心重量减小，铁耗减小 （3）绕组用铜量增加 （4）增大电枢单位表面上铜耗，绕组温升增高
电机选型设计知识点总结
电机选型设计知识点总结一、电机选型的基本原则1.1 负载特性和工作环境：了解负载特性和工作环境对电机的要求，包括负载类型、负载惯性、工作温度、工作湿度等。
1.2 相关标准和法规：了解相关的标准和法规要求，确保选型的电机符合标准和法规的要求。
1.3 性能需求和功率要求：根据实际工作需求和功率要求，确定选型电机的性能和功率等参数。
二、电机性能参数2.1 额定转速和额定扭矩：电机的额定转速和额定扭矩是电机性能的重要参数，需要根据负载特性和工作要求确定。
2.2 功率和效率：电机的功率和效率直接影响到电机的工作性能和能耗，需要根据实际工作需求进行选型。
2.3 过载能力和响应特性：电机的过载能力和响应特性与负载变化和工作环境有关，需要考虑在选型过程中。
三、电机类型选择3.1 直流电机和交流电机：根据工作需求和工作环境选择直流电机或交流电机，包括单相交流电机和三相交流电机。
3.2 高速电机和低速电机：根据负载特性和功率需求选择高速电机或低速电机，并进行匹配选型。
3.3 无刷电机和有刷电机：根据工作要求选择无刷电机或有刷电机，了解其优缺点以及适用范围。
四、电机结构形式选择4.1 电机内部结构：了解电机内部结构，包括转子结构、定子结构、绕组结构等，根据应用需求选择合适的结构形式。
4.2 外形尺寸和安装方式：根据安装空间和外形尺寸要求选择合适的电机结构形式和安装方式。
4.3 冷却方式和保护等级：了解电机的冷却方式和保护等级要求，确保选型的电机符合实际工作环境的要求。
五、电机选型方法5.1 计算选型方法：根据负载特性和功率需求进行电机选型计算，包括转矩计算、功率计算等。
5.2 经验选型方法：根据实际经验和相似应用案例进行电机选型，结合实际工作需求进行调整和优化。
5.3 咨询选型方法：向专业的电机供应商或工程师进行咨询，获得专业的选型建议和说明。
六、电机选型考虑因素6.1 成本考虑：根据预算和成本考虑选择合适的电机，包括电机本身的成本和运行成本等。
电机的知识点总结
电机的知识点总结电机是一种将电能转换为机械能的装置，是现代工业和生活中不可或缺的重要设备之一。
本文将从电机的基本原理、分类、工作原理、性能参数、应用领域等方面进行知识点总结。
一、电机的基本原理电机的基本原理是利用导体在磁场中受力的作用，将电能转换为机械能。
根据这一原理，电机可以分为直流电机和交流电机两大类。
直流电机的工作原理是利用直流电流在磁场中产生的力矩使电机转动，而交流电机则是利用交变磁场产生的感应电流使电机转动。
二、电机的分类1. 按照电源类型的不同，电机可以分为直流电机和交流电机两大类。
直流电机适用于对转速和转矩要求较高的场合，而交流电机在工业生产中应用更为广泛。
2. 根据电机的结构特点，可以将电机分为异步电机（包括三相异步电机和单相异步电机）、同步电机、步进电机等不同类型。
3. 按照电机的用途和功能特点，还可以将电机分为带有减速器的减速电机、特殊用途电机（如电动机械手、电动汽车驱动电机等）等。
三、电机的工作原理1. 直流电机的工作原理：直流电机的工作原理是利用直流电流通过导体时在磁场中产生的洛伦兹力矩使电机转动。
当电流通过电机的线圈时，会在线圈周围产生一个磁场，而与之相交的磁场会产生洛伦兹力矩，从而使电机产生转动的力矩。
2. 交流电机的工作原理：交流电机的工作原理是利用交变磁场产生的感应电流使电机转动。
当电机的定子线圈中通有交流电流时，定子产生的磁场也会随之变化，从而在转子上感应出感应电流，使得转子产生转动。
四、电机的性能参数1. 额定电压：电机设计时规定的额定工作电压。
2. 额定转速：电机在额定电压下的转速。
3. 额定功率：电机在额定电压和额定转速下的输出功率。
4. 效率：电机输出功率与输入功率的比值，是衡量电机能效的重要指标。
5. 起动力矩：电机在启动时所需的力矩。
6. 最大扭矩：电机在最大负载时所能输出的最大力矩。
7. 负载能力：电机能够承受的最大负载。
五、电机的应用领域1. 工业自动化：电机在生产线上的自动化设备中广泛应用，如机械手、输送带、搬运设备等。
电机设计手册
电机设计手册1. 引言电机是现代工业中常见的设备之一，广泛应用于机械、电子、汽车等领域。
电机的设计是一个复杂的过程，需要考虑多种因素和参数。
本手册旨在为电机设计者提供全面的指导和帮助。
2. 电机设计流程电机设计一般可以分为以下几个阶段：2.1 需求分析在电机设计之前，需要进行需求分析。
了解电机的使用环境、工作要求、负载特性等，明确设计目标。
2.2 参数选取根据需求分析的结果，选择合适的电机类型和相关参数。
考虑功率、转速、扭矩、效率等因素。
2.3 确定结构和尺寸根据选取的电机类型，确定电机的结构和尺寸。
考虑铁芯形状、线圈布置、转子类型等因素。
2.4 磁路设计进行电机的磁路设计，包括磁路线圈的计算、磁场仿真等。
2.5 绕组设计设计电机的绕组，包括导线选择、匝数计算、绝缘设计等。
2.6 散热设计考虑电机的散热问题，选择合适的散热方式和材料。
2.7 电机控制设计电机的控制系统，选取合适的控制器和信号处理方法。
3. 电机设计基础在进行电机设计时，需要掌握一些基础知识和常用的计算方法。
以下是一些常见的电机设计基础：3.1 电磁场理论了解电磁场理论，包括电磁感应、电磁力、磁场分布等。
3.2 磁路分析掌握电机磁路分析方法，如磁通图法、磁路方程法等。
3.3 绕组计算学习绕组计算方法，包括匝数计算、导线选择、绝缘设计等。
3.4 功率计算掌握电机功率计算方法，包括输入功率、输出功率、效率等。
3.5 散热设计了解电机的散热原理和散热设计方法，避免电机过热。
4. 电机设计实例为了更好地理解电机设计流程和方法，本手册还提供了一些电机设计实例。
这些实例涵盖了不同类型的电机，包括直流电机、交流电机等。
4.1 直流电机设计实例介绍了直流电机的设计方法和实例，包括电机参数选取、绕组设计、磁路设计等。
4.2 交流电机设计实例介绍了交流电机的设计方法和实例，包括感应电机、同步电机等。
5. 总结电机设计是一个复杂而重要的过程，需要掌握一定的电机知识和计算方法。
电机设计具备知识点
电机设计具备知识点电机设计是现代电气工程领域中重要的一项技术工作。
随着科技的不断发展和进步，电机在各个行业中的应用越来越广泛。
本文将介绍电机设计中需要具备的一些重要知识点。
一、电机基础知识1. 电机原理：了解电机的工作原理，包括发电机和电动机的区别，以及电磁感应、电磁转矩和电动机的转子和定子等基本概念。
2. 电机分类：了解不同类型的电机，如直流电机、交流电机、步进电机、同步电机等，并了解它们的特点和应用领域。
3. 电机参数：熟悉和掌握电机的一些重要参数，如额定功率、额定电压、额定转速、效率等，并理解它们在电机设计和选型中的重要性。
二、电路和控制知识1. 电路分析：具备基本的电路分析能力，包括使用基本电路定律和方法解决电路中的电流、电压和功率等问题。
2. 电机控制：了解电机的控制方法，包括直流电机的调速方法（如电压调速、电流调速、PWM调速等）、交流电机的变频调速等，并了解不同控制方法的优缺点和适用条件。
3. 传感器和反馈：了解电机控制中常用的传感器，如编码器、霍尔元件等，并了解它们在反馈控制中的应用。
三、电机热设计知识1. 热传导和散热：了解电机在工作过程中产生的热量和如何通过散热措施来降低电机温度，保证电机的运行稳定性和寿命。
2. 电机损耗和效率：了解电机的损耗机制，掌握计算电机损耗和效率的方法，以便在设计中选择合适的电机，并满足工作要求和能效要求。
四、电机材料和结构设计知识1. 磁性材料：了解电机中常用的磁性材料，如硅钢片、永磁材料等，并了解它们的特性和选择要点。
2. 绝缘材料：熟悉电机中常用的绝缘材料，如绝缘漆、绝缘片等，并了解它们在电机结构设计中的应用。
3. 电机结构设计：具备电机结构设计的基本能力，包括定子和转子的形状设计、槽数和槽形设计等，并考虑到电机的机械强度和加工便利性。
五、电机性能测试与评估1. 电机性能测试：了解电机测试的基本方法和常见测试仪器的使用，如电流表、电压表、功率表等，能够进行电机的电流、电压、功率、效率等性能测试。
《电机设计课件之》课件
合理选择绕组材料可以提 高电机的稳定性和可靠性。
合理的电机结构设计可以 提高电机的效率和输出能 力。
六、电机变频控制
1 变频器控制策略
合理的变频器控制策略可以实现电机的精确控制和调节。
2 变频器在电机控制中的应用
变频器在电机控制系统中发挥着重要作用，提高了电机的可控性。
七、电机保护与维护
1 保护措施
3 电机的应用
电机在工业生产中扮演着重要角色，用于驱动各种设备和机械。
二、电机的工作原理
1 磁场基础知识
2 电磁感应原理
了解磁场的构成和特性是 理解电机工作原理的基础。
电机利用电磁感应现象将 电能转化为机械能。
3 电动机的工作原理
不同类型的电机有不同的 工作原理，其中包括直流 电机、交流电机等。
三、电机的性能指标
1 转速
转速是电机运行时旋转的速度，直接影响着 电机的性能。
2 功率
功率体现了电机的输出能力，是评估电机性 能的一个重要指标。
3 效率
4 转矩
电机的效率衡量了电能转化为机械能的效果， 高效率意味着更少的能量损失。
转矩代表着电机产生的力矩大小，影响着电 机的扭矩输出。
四、电机的设计流程
1设计需求2明确电机的设计要求和性能指标。
3
并联电机设计
4
需要并联多个电机时，合理设计并联电 路以确保电机协调运行。
电机的选择
根据具体需求选择适合的电机类型和规 格。
计算电机参数
根据设计要求计算电机的关键参数，如 线圈匝数、磁场强度等。
五、电机的材料与结构
1 永磁体材料
2 绕组材料
3 电机结构设计
选择适当的永磁体材料可 以提高电机的性能和效率。
电机设计方案
电机设计方案摘要本文旨在介绍一种电机设计方案，该方案适用于各种应用场合，包括工业自动化、交通工具和家用电器等。
文章将讨论电机的基本工作原理、结构和特性，并提出一种优化的设计方案，以满足不同应用的需求。
通过本文的学习，读者将对电机设计有更深入的理解，并能够应用所学知识进行实际项目的设计和开发。
1. 引言电机作为现代社会不可或缺的设备，广泛应用于各个领域。
在过去的几十年里，电机的设计与技术不断发展，使得电机的性能和效率得到了显著提升。
本文的目的是介绍一种电机设计方案，以满足不同应用场合下的需求。
2. 电机工作原理电机是将电能转换为机械能的设备。
常见的电机类型包括直流电机（DC motor）、交流电机（AC motor）和步进电机（steppermotor）。
它们之间的工作原理略有不同，但都基于电磁感应的原理。
直流电机通过直流电流在铁芯上产生的磁场与永磁体之间的相互作用来产生转矩。
交流电机则通过交变电流在电枢上产生磁场，然后与磁场旋转的磁铁相互作用来产生转矩。
步进电机则是通过依次激励电枢上的线圈，使得其顺序运动，从而实现精确的角度控制。
3. 电机结构电机的结构包括定子、转子和传动机构。
定子是固定不动的部分，通常由铜线绕成线圈，并与电源连接。
转子是旋转的部分，其结构与定子相似。
传动机构则是将电能转化为机械能的部分，常见的方式包括齿轮传动、皮带传动和直接驱动等。
在实际的设计中，电机的结构应根据具体的应用需求进行选择。
例如，在工业自动化领域中，对电机的输出功率和精度要求较高，因此一般会选择传动机构较为复杂的步进电机。
而在家用电器中，则更倾向于选择结构简单、效率高的交流电机。
4. 电机特性电机的特性是指其在不同工作条件下的性能表现。
常见的电机特性包括功率、效率、转速和转矩等。
功率是指电机输出的机械功率，通常以瓦特（W）为单位。
效率则是指电机的能量转换效率，即输入的电能与输出的机械能之比。
转速是指电机旋转的速度，单位为转/分钟（rpm）。
电机设计知识点总结
电机设计知识点总结电机设计知识点总结一、电机设计的任务电机设计的任务是根据用户提出的产品规格（如功率、电压、转速等）、技术要求（如效率、参数、温升限度、机械可靠性要求等），结合技术经济方面国家的方针政策和生产实际情况，运用有关的理论和计算方法，正确处理设计是遇到的各种矛盾，从而设计出性能良好、体积小、结构简单、运行可靠、制造和使用维修方便的先进产品。
二、感应电机设计时给定的数据（1）额定功率（2）额定电压（3）相数及相间连接方式（4）额定频率（5）额定转速或同步转速（6）额定功率因数三、电机设计的过程和内容1、准备阶段通常包括两个方面的内容：首先是熟悉相关打国家标准，手机相近电机的产品样本和技术资料，并听取生产和使用单位的意见和要求；其次是在国家标准及分析有过资料的基础上编制技术任务书或技术建议书。
2、电磁设计本阶段的任务是根据技术任务书的规定，参照生产实践经验，通过计算和方案比较来确定与所设计电机电磁性能有关的的尺寸和数据，选定有关材料，并和算其电磁性能。
3、结构设计结构设计的任务是确定电机的机械结构、零部件尺寸、加工要求与材料的规格及性能要求，包括必要的机械计算及通风和温升计算。
结构设计通常在电磁设计之后进行，但有时也和电磁设计平行交叉的进行，以便相互调整。
【拓展延伸】电机拖动知识点总结第二章一、负载的转矩特性：负载的转矩特性是指生产机械工作机构的负载转矩与转速之间的关系即：n=f（TL）___恒转矩负载特性恒转矩负载是指负载转矩为常数，其大小与转速n无关，恒转矩负载分反抗性恒转矩负载和位能性恒转矩负载。
反抗性恒转矩负载特性：恒值负载转矩Tf总是与转速nf的方向相反，即作用方向是阻碍运动的方向。
当正转时nf为正， Tf与nf方向相反，应为正，即在第一象限，当反转时nf为负， Tf与nf方向相反，应为负，即在第三象限；当转速nf=0时外加转矩不足以使系统运动。
位能性恒转矩负载特性特点：Tf的方向与nf的方向无关。
电机基本参数设计 -回复
电机基本参数设计 -回复电机是一种将电能转化为机械能的装置，我们在日常生活中经常使用电机，如洗衣机、电风扇、电动车等。
电机的基本参数设计是指根据使用要求和工作条件，确定电机的基本设计参数。
本文将一步一步回答关于电机基本参数设计的问题。
一、电机基本参数的意义是什么？电机基本参数的设计对电机的性能和使用寿命有直接影响。
合理的设计参数能够提高电机的效率、减轻电机的热负荷、降低能源消耗，同时还能确保电机的安全和可靠运行。
因此，电机基本参数的设计非常重要。
二、电机基本参数的分类有哪些？电机基本参数可分为静态参数和动态参数。
其中，静态参数包括电压、电流、功率、效率等；动态参数包括转速、转矩、惯量等。
静态参数描述了电机在工作点时的基本性能指标，而动态参数则描述了电机在启动、停止、加速、减速等过程中的特性。
三、如何确定电机的额定功率？额定功率是电机设计的重要参数之一，它表示电机在额定工况下可持续输出的功率。
额定功率的确定需考虑负载类型、工作时间、以及电机的过载能力等因素。
一般来说，额定功率应略大于负载要求的功率，以确保电机在正常工作范围内不会过载。
四、如何确定电机的额定转速？额定转速是电机设计的另一个重要参数，它表示电机在额定工况下的转速。
额定转速的确定需考虑负载的转速要求、工作过程中的速度波动范围等因素。
一般来说，额定转速应略高于负载的要求转速，以确保电机在正常工作范围内不会过载。
五、如何确定电机的额定电流？额定电流是电机设计的基本参数之一，它表示电机在额定工况下的电流大小。
额定电流的确定需考虑电机的负载特性、启动方式、以及电机的过载能力等因素。
一般来说，额定电流应略大于电机的额定负载电流，以确保电机在正常工作范围内不会过载。
六、如何确定电机的效率？电机的效率是衡量电机能量转换效率的重要指标，它表示电能转化为机械能的比率。
电机的效率可通过测量电机的输入功率和输出功率来计算，一般以百分比形式表示。
电机的效率设计需考虑负载特性、电机的散热能力等因素。
电机设计尺寸链分径向和
电机设计尺寸链分径向和
电机设计中的尺寸链分为径向和轴向两大类。
径向尺寸链主要表现径向装配误差导致的气隙不均匀度，与气隙均匀度相关的因素包括机座止口面对定子铁芯内圆面的径向跳动、端盖止口与机座止口的径向间隙、端盖止口面对轴承室内圆面的径向跳动、轴承外圈对端盖轴承室内圆的间隙、转子铁芯外圆面对轴颈外圆的径向跳动、机座与端盖接触面的端面跳动对轴承中心所造成的径向偏差以及轴承外圈对内圈的径向跳动等。
而轴向尺寸链主要表现为电机定、转子的对称度，电机的轴向窜量以及旋转变压器的对称度。
对于电机轴，除自身轴向尺寸形成一个尺寸链外，还必须保证与端盖、机座、轴承和轴承内外盖的轴向、径向尺寸配合匹配。
电机基础知识
电机基础知识电机是一种将电能转换为机械能的装置，广泛应用于各个领域，从家用电器到工业设备都离不开电机的作用。
了解电机的基础知识对于理解其工作原理和维护保养至关重要。
一、电机的分类根据不同的工作原理和结构特点，电机可以分为直流电机和交流电机两大类。
直流电机是利用直流电源产生的磁场与电流之间相互作用产生力矩的一种电动机，常用于低速高转矩的应用。
而交流电机是利用交流电源产生的磁场与电流之间的相互作用产生力矩的电动机，常用于高速应用。
在交流电机中，又可以根据转子结构和工作原理的不同分为异步电机、同步电机和感应电动机等。
二、电机的工作原理电机的工作原理基于电磁感应和洛伦兹力的作用。
在直流电机中，电流通过导线时会产生磁场，这个磁场与永磁体或电磁铁的磁场交互作用，产生力矩使转子转动。
在交流电机中，交变电流产生的磁场与转子中的导体产生电流相互作用，也会产生力矩使转子转动。
三、电机的构造电机通常由定子和转子两部分组成。
定子是通过绝缘材料固定在电机外壳上的线圈，通常用来产生磁场。
转子是围绕轴线旋转的部分，通常由铁芯和绕组组成，用来产生动力。
不同类型的电机的结构差异较大，但基本的构造原理都是类似的。
四、电机的工作性能参数了解电机的工作性能参数对于选择和使用电机至关重要。
常用的工作性能参数包括额定功率、额定转速、额定电流、效率等。
额定功率是电机设计时确定的最大输出功率，通常以千瓦为单位；额定转速是电机设计时确定的最大转速，通常以转/分钟为单位；额定电流是电机在额定工况下消耗的电流，通常以安培为单位；效率是电机将输入电能转化为输出机械能的比例，通常以百分比表示。
五、电机的应用领域电机在各个领域都有广泛的应用。
在家庭中，电机用于驱动洗衣机、冰箱、空调等家电设备。
在工业中，电机用于驱动各种机械设备，如水泵、风扇、压缩机等。
此外，电机还广泛应用于交通工具，如电动汽车、电动自行车等。
六、电机的维护保养为了确保电机的正常运行和延长其使用寿命，对电机进行定期维护保养是必要的。
电机有关设计的知识点
电机有关设计的知识点一、引言电机是现代社会中不可或缺的重要设备，广泛应用于工业、家用电器以及交通工具等领域。
在电机的设计过程中，有一些关键的知识点需要掌握。
本文将介绍与电机设计相关的几个重要知识点。
二、电机类型1. 直流电机直流电机是最常见的一种电机类型，其工作原理是利用直流电流通过电枢产生磁场，与磁场相互作用产生转矩，从而驱动转子旋转。
2. 交流电机交流电机根据工作原理的不同，可分为异步电机和同步电机两种类型。
异步电机是最常见的交流电机类型，其转子的转速低于磁场旋转速度，因此称为异步电机。
同步电机的转子与磁场同步旋转。
3. 步进电机步进电机是一种数字控制的电机，其转子按一定角度（步距）转动，可实现高精度的位置控制。
三、电机参数1. 额定功率额定功率是电机能够持续输出的功率，通常以千瓦（kW）为单位。
在电机设计中，根据实际需求选择适当的额定功率非常重要。
2. 额定电压和额定电流额定电压和额定电流是电机设计过程中需要考虑的两个重要参数。
额定电压是电机正常运行时的供电电压，额定电流则是在额定电压下电机的工作电流。
3. 转速和转矩电机的转速和转矩是设计中需要关注的两个关键参数。
转速指的是电机输出轴的旋转速度，通常以转/分钟（rpm）为单位。
转矩则表示电机产生的输出力矩。
四、电机设计细节1. 磁路设计磁路设计是电机设计的基础，关乎电机的性能和效率。
在磁路设计过程中，需要考虑铁心材料的选择、磁路长度、磁路截面积等因素，以确保电机的性能满足设计要求。
2. 绕组设计绕组是电机中至关重要的组成部分，对电机的性能和效率有重要影响。
在绕组设计过程中，需要考虑导线的选择、绕组的层数和匝数等因素，以确保电机的稳定运行。
3. 冷却系统设计电机在工作过程中会产生热量，因此需要设计合适的冷却系统来保持电机的温度稳定。
常见的冷却方式包括风冷和水冷，设计时需要考虑到电机的功率和工作环境。
五、电机效率和损耗电机的效率是衡量其能量转换效率的指标，通常以百分比表示。
实用电机设计计算手册
实用电机设计计算手册一、引言电机作为电气传动系统的重要组成部分，其设计质量直接影响到整个系统的性能、可靠性及使用寿命。
为了帮助工程师更好地进行电机设计，实用电机设计计算手册应运而生。
本文将从电机设计的重要性、基础知识、设计步骤、手册应用以及案例分析等方面进行详细阐述，以期为广大工程师提供有益的参考。
二、电机设计基础知识1.电机类型及选型在电机设计之初，首先要了解各种电机类型的特点及适用范围，以便为后续设计选定合适的电机。
常见的电机类型包括交流电机（如感应电机、同步电机）、直流电机（如他励电机、永磁电机）以及特种电机（如伺服电机、步进电机）等。
2.电机参数及其意义电机参数是评价电机性能的重要指标，主要包括功率、电压、电流、转速、效率、扭矩等。
了解这些参数的意义及相互关系，有助于为设计目标提供依据。
3.电机设计流程概述电机设计流程通常包括以下几个阶段：需求分析、初步选型、详细设计、设计校核及验收。
在实际设计过程中，这些阶段可能会有所交叉和反复。
三、电机设计详细步骤1.确定设计目标根据项目需求，明确电机的性能指标、尺寸限制、成本预算等。
设计目标的设定对于后续设计过程具有指导意义。
2.初步选型根据设计目标，从电机类型、规格、厂家等方面进行初步选型。
此阶段可借助电机设计手册，对比各项参数，为详细设计提供参考。
3.详细设计详细设计阶段主要包括电磁设计、结构设计、热设计以及保护设计。
3.1 电磁设计根据电机类型和性能要求，确定磁路、绕组、磁场调制等参数，并进行电磁计算。
3.2 结构设计依据电磁设计结果，确定电机的机械结构，包括定子、转子、轴承、端盖等部件的设计。
3.3 热设计分析电机的发热源、散热途径，确定冷却方式，进行热计算，以确保电机在正常工作范围内不会过热。
3.4 保护设计根据电机使用环境和工况，选择合适的保护装置，如短路保护、过载保护、漏电保护等。
4.设计校核对设计结果进行校核，确保各项参数满足设计目标和要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
２.２ 电机的主要尺寸与参数之间的关系
1、主要尺寸
直流电机：转子外径Da
电枢直径D（m） 交流电机：定子内径D1 电枢的计算长度lef （m）
2.电机主要尺寸和额定功率及转速间的关系
1）交流电机
交流电机的计算功率为
P mEI 103 KVA
式中 m——电枢绕组的相数
Ea
pn 60
•
Na a
(V )
式中Na——电枢绕组的总导体数； a——电枢绕组的并联支路对数
因电负荷
A Ia Na ( A / m)
2aD
Ia
2 AaD
Na
可得直流电机主要尺寸关系式为：
D2lef P
n
6.1103
p AB
交流电机主要尺寸关系式
D 2le f P
n
6.1103
p
K
wm
K
dp
第二章电机设计的相关知识
2.1电机设计的任务与过程 2.2电机的主要尺寸 2.3 电机中的几何相似定律概述 2.4 电磁负荷的选择 2.5电机主要尺寸比的选择及确定主要尺寸
的一般方法
2.1电机设计的任务与过程
1.电机设计的任务 是根据用户提出的产品规格(如功率、电压、 转速等)、技术要求(如效率、参数、温升限 度、机械可靠性要求等)，结合技术经济方 面国家的方针政策和生产实际情况运用有关 的理论和计算方法，正确处理设计时遇到的 各种矛盾从而设计出性能好、体积小、结构 简单、运行可靠、制造和使用维修方便的先 进产品。
通常，首先根据技术条件或技术任务书(技术建议 书)中规定的防护型式、安装方式与冷却方式，再 考虑电磁计算中所选负荷的高低，来选取合适的通 风冷却系统；然后安排产品的总体结构绘制总装配 草图。最后分别绘制部件的分装配图和零件图。
２．２电机的主要参数之间的关系
２．２．１ 电机电磁设计流程
开始 确定主要尺寸
AJ(W
/ m2)
在ρ与J一定时，电负荷A↑→ qa↑
当绕组选用的材料一定(即ρ一定)时，qa与AJ成正比。由于qa直接影响 到电机的发热和温升，因此，电机的温升也与AJ的大小密切有关。在 其他条件不变时，为了避免电机温升过高， A与J的乘积就不能超过— 一定限度。J若选择得较大， A就相应要选小些，但这会使绕组用料增 加。
所谓几何形状相似是指电机对应的尺寸间具 有相同的比值。
例如：若电机A和B几何相似
DA lA hSA bSA DB lB hSB bSB
其中hs、bS分别为槽高和槽宽。
电机的计算功率与电枢电势E和电流I的乘积成正比，即
P, EI
在频率或转速一定时，E和电枢绕组的串联匝数W及磁通Φ成正比，即
这一定律可用来大体上估计与已制成电机几何形状相似，但功率不同的电
机的质量、成本或损耗；也可用来分析通常是几何形状相似的系列中各规 格电机之间的相应关系。
必须指出，上述几何相似定律和其他一些关系式都是十 分近似的。在实际情形下，它们所反映出来的关系常会 因其它条件限制而不得不放弃或被破坏。例如，电机的 损耗是与长度因次的立方成正比，但冷却表面却正比于 长度因次的平方。为了保证电机温升不超过允许值，随 着电机功率的增加，就必须设法改变冷却系统或冷却方 式等，从而放弃它们几何形状的相似。
1 2T
P
K A CA 60D2lef D2lef n
KA表示单位体积有效材料所能产生的计算转矩，它的大小反映了电机有 效材料的利用程度，通常称为利用系数。在进行设计方案比较时， KA 往往也是一重要的比较指标。随着电机制造水平的提高，材料质量的改
进，利用系数将不断增大。
材料的利用还可按照作用于电枢圆周单位表面上的平均切向力（转切应力） 来判断：
m(2W )Rcef I 2
m(2W )
l Sc
I2
2mWIl
J (W )
Rcef——每根导体有效部分的电阻(欧） ρ——导体材料的电阻率(欧·米)， l——导体有效部分的长度(m)： Sc——导体截面积(m2)； J——导体电流密度(A／m)。
电枢单位表面的铜(铝）耗为：
qa
pcat
Dl
2WmIlJ Dl
Cef P'
p P'3/ 4 P' P'
1 P'1/ 4
几何相似定律
它表明，在B和J的数值保持不变时，对一系列功率递增、几何形状相似的 电机，每单位功率(千瓦或千伏安)所需有效材料的质量、成本及产生的损 耗均与功率的1／4次方成反比， 单机容量的↑→有效材料的利用率和电机的效率↑ 采用大功率电机来代替总功率相等的数台小功率电机
2.4 电磁负荷的选择
正常电机中系数αp´ 、Kwm、Kdp实际上变化不大， 因此在计算功率P’与转速n一定时电机的主要尺寸 决定于电磁负荷A、Bδ。
电磁负荷愈高，电机的尺寸将愈小，质量就越轻， 成本也越低。这就是在可能情况下，一般总希望选 取较高的J和Bδ值的原因。但电磁负荷值的选取与 许多因素有关，不但影响电机有效材料的耗用量， 而且对电机的参数、起动和运行性能、可靠性等都 有重要影响。
对异步电机通常给定(1)一(5)，同步电机给定(1)一(6)，直流电机给定(1)、 (2)、 (5)。
3.电机设计的过程和内容简介
(一)准备阶段 熟悉国家标准，收集相近电机的产品样
本(或样机)和技术资料(包括试验数据)，并 听取生产和使用单位的意见与要求；然后在 国家标准有关规定及分析相应资料的基础上， 编制技术任务书或技术建议书。
A
B
直流电机主要尺寸关系式为：
D2lef n P
6.1103
p AB
直流电机
Kwm Kdp 1
令：
D2lef n P
6.1103
p
K
wm
K
dp
AB
CA
电机常数
由于对一定功率和转速范围的电机，A、Bδ的变动范围不大，而αp´ 、 Kwm、。Kdp的变化范围更小，所以把CA称为电机常数。
上式即可写成
P, KE P N (KVA)
N cosN
对于同步调相机 P, K E PN (KVA)
直流电机
对于具有并励绕组的直流发电机
P, Kg PN (KW )
式中 Kg——考虑发电机的电枢压降和并励绕组电流而引入的系数
对具有并励绕组的直流电动机
P, Km PN /N (KW )
式中 Km——考虑发电机的电枢压降和并励绕组电流而引入的系数
重要结论：
(3)转速一定时，若直径不变而采用不同长 度，则可得到不同功率的电机。
(4)上式中，由于αp´ 、Kwm、。Kdp的变化 范围小，因此电机的主要尺寸在很大程度上 和选用的电磁负荷A、Bδ有关。电磁负荷选 得愈高，电机的尺寸就愈小。
不同型式电机的计算功率的计算
对于异步电机
P, KE P N (KVA)
(二)电磁设计
本阶段的任务是根据技术条件或技术任 务书(技术建议书)的规定，参照生产实践经 验通过计算和方案比较，来确定与所设计电 机电磁性能有关的一些尺寸和数据，选定有 关尺寸并核算其电磁性能。
(三)结构设计
结构设计的任务是确定电机的机械结构、零部 件尺寸、加工要求与材料包括必要的机械计算及通 风和温升计算。
一、电磁负荷对电机性能和经济性的影响
（一）线负荷A高，磁负荷B不变 （1）电机体积减小，节约材料 （2）B一定时，由于铁心重量减小，铁耗减小 （3）绕组用铜量增加 （4）增大电枢单位表面上铜耗，绕组温升增高
q AJ 电枢单位表面的铜(铝）耗为： a
绕组有效部分(即槽内部分)的铜(铝）耗为：
pcat
通常将沿电枢圆周单位长度上的总电流称为电负荷A，即
A 2mWI ( A / m)
D
考虑上述各关系式后可得交流电机主要尺寸关系式为
D2lef n P
6.1103
p
K
wm
K
dp
A
B
2）直流电机
直流电机计算功率为
P Ea Ia 103 (KW )
式中 Ea——电枢绕组的电势(V)； Ia——电枢绕组的电流(A)。
E W BSFe E WBS Fe
式中 B——磁路中铁内的磁密 SFe——磁路中铁的截面积
I JSC
式中 I——电流密度 Sc——导体的截面积。
P' WBSFe JSC BJSFeSCW SCW SCW 是所有线匝的总截面
面积SFe与ScW各与长度因次l的平方成正比，因此
SFeSCW l 2l 2 l 4
重要结论：
(2)电磁负荷A和Bδ不变时，相同功率的电 机，转速较高的，尺寸较小；尺寸相同的电 机，转速较高的，则功率较大。这表明提高 转速可减小电机的体积和质量。但这种关系 只在一定的转速范围内才正确。因转速增高 时，机械损耗增加。直流电机中，铁耗也将 增加，于是电磁负荷只好降低。转速增高还 会引起转动零部件所受的机械应力增加，达 也会导致这种反比关系的破坏。
按条件B和J一定，于是可得
P' l4
l P'1/ 4
又因有效材料的质量M与它们的体积成正比，也即和长度因次l的立方成正 比，而有效材料的成本Cef和损耗ΣP也与质量成正比，故有
M P'3/4
Cef M P'3/ 4
p M P'3/4
若将电机的质量、成本和损耗换算到单位功率，则得
M P'
CA
D 2le f P / n
60 D2lef
2T
计算转矩 T P /(2n / 60)
D l2 近似地表示转子有效部分的体积，定于有效部分的体积也和它有关。 ef
电机常数大体上反映了产生单位计算转矩所耗用的有效材料[铜(铝)和电 工钢]的体积，并在一定程度上反映了结构材料的耗用量。
