(完整版)管道系统严密性试验作业指导书
管道作业指导书全文
目录一、建筑给水、排水管道安装 (1)二、热力管道安装 (13)三、氧气管道安装 (15)四、氮气、氩气管道安装 (20)五、煤气管道安装 (23)六、压缩空气管道 (26)七、乙炔管道安装 (31)八、高压管道安装 (33)一、建筑给水、排水管道安装本次建筑给水、排水管道安装作业指导书根据《建筑给水排水采暖工程施工质量验收规范》GB50242—2002《给水排水管道工程施工及验收规范》GB50268—97、《建筑排水硬聚氯烯管道工程技术规程》等编制。
1、室内给排水管道安装施工步骤及要求如下：1.1、配合土建预留孔洞及预埋铁件预留孔洞及预埋铁件时应先复核土建的坐标和标高，根据管道施工图配合土建进行孔洞的预留和铁件的预埋。
1.2、管道除锈、防腐管道除锈可采用人工除锈或机械除锈，除锈后管材表面应无可见油脂、污垢、氧化皮、铁锈等附着物，直至露出金属光泽为止。
管道防腐按照设计要求进行，防腐后应保证涂层均匀、颜色一致、不漏涂、附着要牢固、无剥落、皱纹、气泡、针孔等缺陷。
钢管防腐时卷材与管材间应粘贴牢固，无空鼓、滑移、接口不严等。
1.3、支架制作及安装根据施工图或有关标准图集进行支架制作及安装，支架安装时应符合：1.3.1位臵正确，埋设平正牢固。
1.3.2固定在建筑结构上的管道支、吊架不得影响结构的安全。
1.3.3支、吊架间距应符合设计要求，设计未要求时：按下表钢管水平安装支架最大间距排水塑料管支架间距1.3.4 给水管道立管管卡安装应符合下列规定：1.3.4.1楼层高度小于或等于5m，每层必须安装1个。
1.3.4.2楼层高度大于5m，每层不得少于2个。
1.3.4.3管卡安装高度，距地面应为，2个以上管卡应匀称安装，同一房间管卡安装在同一高度上。
1.3.5 金属排水管道上的吊钩或卡箍应固定在承重结构上。
间距为：横管不大于2m；立管不大于3m。
楼层高度小于或等于4m，立管可安装1个1.4 生活给水管道安装1.4.1管道安装前应进行调直。
完整版管道系统严密性试验作业指导书
管道系统严密性试验作业指导书JLA/MS(压力管道)-（ZY）ZD09-2010编制：沈志德审核：生振杰批准：李永红版本号：第一版修改状态： 0日期：2010年08月2010年 8月15日发布 2010年8月15日实施中建六局工业设备安装有限公司CHINA STATE CONSTUCTION ENGRG CORP录目管道系统严密性试验作业指导书 (3)1 目的 (3)2 适用范围 (3)3 引用标准及编制依据 (3)4 工作内容及操作流程 (3)5 操作程序及技术要求 (4)5.1 严密性试验前系统检查 (4)5.2 严密性试验方法选定 (4)5.3 严密性试验介质选定 (5)5.4 严密性试验压力选定 (5)5.5 严密性试验用临时设施安装 (5)5.6 管道系统严密性试验 (6)6 质量记录 (6)7 注意事项 (6)管道系统严密性试验作业指导书目的 1为工程项目管道系统严密性试验提供作业指导，以检查管道系统的各连接部位及母材的施工质量。
2 适用范围本作业指导书适用于工业管道及公用工程管道安装系统严密性试验工序。
本文可替代项目施工组织设计或施工方案中关于管道系统严密性试验章节内容。
3 引用标准及编制依据《工业金属管道工程施工及验收规范》GB50235-97《石油化工有毒、可燃介质管道施工及验收规范》SH3501-2002《压力管道安全技术监察规程—工业管道》（特种设备安全技术规范TSG D0001-2009）《压力管道规范—工业管道》（GB/T20801.1～5-2006）《城镇供热管网工程施工及验收规范》（GF0277 CJJ28-2004）《城镇直埋供热管道工程技术规程》（GF0306 CJJ81-1998）4 工作内容及操作流程严密性试验前系严密性试验方严密性试验介质选定统检查法选定管道系统严密严密性试验压严密性试验临时设性试验力选定施安装5 操作程序及技术要求5.1 严密性试验前系统检查试验前，经监检部门、建设部门及施工单位对系统的实体及资料进行全面检查，尤其是系统的强度试验必须合格且系统经吹扫或（冲洗）合格后方可进行系统的严密性试验。
管道试验作业指导书
管道试验作业指导书管道试验作业指导书一、试验介绍管道试验是对新建的或者维修后的管道进行压力或者真空测试的工艺，目的是为了验证管道的安全运行性能以及排查潜在问题。
本次试验需要进行的是压力试验，试验过程中，需要对管道进行加压，在规定时间内保持一定压力，观察是否漏水等现象并进行记录。
试验完成后，需要对管道进行排气、排水操作，并将试验数据整理归档。
二、试验前的准备工作1. 设计图纸和制造资质调查：确定管道的材料、壁厚、设计压力和设计温度等。
必要时需要进行外观检查，排查管道表面是否有毛刺、锈蚀等影响压力测试的问题，并对问题进行处理。
2. 试验前必须对整个试验过程的安全措施进行规划，并告知所有参加人员。
所有参与人员必须仔细阅读本指导书并按照规范进行工作。
3. 管道试验前需要进行排气、排水。
也需要清除干净管道内的异物，使管道干净、干燥，做好隔离准备工作。
4. 确认试验中所用的工具设备是否齐全、完好，并进行检查。
例如，加压泵、压力表、挂钩、插入装置等等。
5. 安全检查：需要针对管道试验涉及的人员和设备进行全面的安全检查，并针对不同的场景制定相应的应急处置方案。
特别是要关注管道的两侧安全阀是否能够正常工作。
必要时应将安全阀进行清洗、修理、更换等操作。
三、试验项目管道的压力试验需要测试以下几个项目：1. 气密检查：对管道的气密性进行检查，观察是否漏气。
2. 承压试验：对管道进行加压，监测管道是否存在渗漏或者其他安全问题。
3. 压力保持测试：对管道加压，保持一定的压力观测一定时间以内的压力变化。
四、试验步骤1. 在进行管道试验前，需要根据管道的设计压力和温度确定试验压力和时限。
2. 管道内的液体需要先排空，然后进行排气和排水。
确保管道内没有残留的空气和水分。
3. 将加压泵上的压力表清零，随后将加压泵的压力表与试验所用的数显压力表相同，以保证测量数据的准确性。
4. 打开加压泵，将水泵的输出管道连接到被试管道上的放气口，启动加压泵使水进入被试管道，直到管道满水并排出放气口处的空气为止。
排水管道严密性试验方案

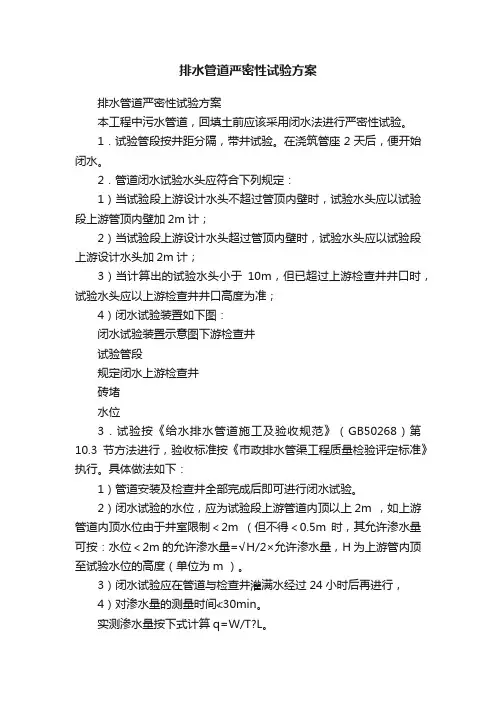

排水管道严密性试验方案
排水管道严密性试验方案
本工程中污水管道，回填土前应该采用闭水法进行严密性试验。
1．试验管段按井距分隔，带井试验。
在浇筑管座2天后，便开始闭水。
2．管道闭水试验水头应符合下列规定：
1）当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；
2）当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计；
3）当计算出的试验水头小于10m，但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准；
4）闭水试验装置如下图：
闭水试验装置示意图下游检查井
试验管段
规定闭水上游检查井
砖堵
水位
3．试验按《给水排水管道施工及验收规范》（GB50268）第10.3节方法进行，验收标准按《市政排水管渠工程质量检验评定标准》执行。
具体做法如下：
1）管道安装及检查井全部完成后即可进行闭水试验。
2）闭水试验的水位，应为试验段上游管道内顶以上2m ，如上游管道内顶水位由于井室限制＜2m （但不得＜0.5m 时，其允许渗水量可按：水位＜2m 的允许渗水量=√H/2×允许渗水量，H 为上游管内顶至试验水位的高度（单位为m ）。
3）闭水试验应在管道与检查井灌满水经过24小时后再进行，
4）对渗水量的测量时间≮30min。
实测渗水量按下式计算q=W/T?L。
q―实测渗水量（L／min?m）
W―补水量（L）
T―观测时间（min）
L―试验段长度（m）
允许渗水量D=1200，70m3/d?km、D=1500，93m3/d?km。

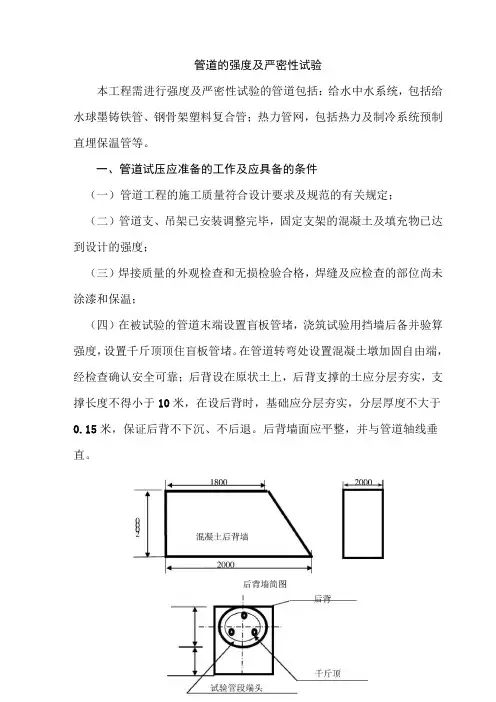

管道的强度及严密性试验
管道的强度及严密性试验本工程需进行强度及严密性试验的管道包括：给水中水系统，包括给水球墨铸铁管、钢骨架塑料复合管；热力管网，包括热力及制冷系统预制直埋保温管等。
一、管道试压应准备的工作及应具备的条件（一）管道工程的施工质量符合设计要求及规范的有关规定；（二）管道支、吊架已安装调整完毕，固定支架的混凝土及填充物已达到设计的强度；（三）焊接质量的外观检查和无损检验合格，焊缝及应检查的部位尚未涂漆和保温；（四）在被试验的管道末端设置盲板管堵，浇筑试验用挡墙后备并验算强度，设置千斤顶顶住盲板管堵。
在管道转弯处设置混凝土墩加固自由端，经检查确认安全可靠；后背设在原状土上，后背支撑的土应分层夯实，支撑长度不得小于10米，在设后背时，基础应分层夯实，分层厚度不大于0.15米，保证后背不下沉、不后退。
后背墙面应平整，并与管道轴线垂直。
千斤顶布置图（五）试压用的压力表已校验，精度不低于1.5级。
表的满刻度值达到试验压力的1.5倍，数量不少于4块；（六）管沟及沟槽内在低点设置污水泵作为排除泄水用，并检查试运行合格；（七）除试验预留口外的所有敞口全部封堵，管件接口要有支撑，不得有渗水现象；（八）埋地的管道作适当的回填，回填厚度不少于60cm,以增加管道的稳定性，但管道接头部位不能覆盖。
（九）在管道最高点设置排气阀、压力表，最低点设置泄水阀、压力表，压力表安装应与管道垂直，观测与计量管道试验压力主要以最低点的压力表为准，同时校核最高点的压力表，便于分析。
（十）作临时补水管线及联通管线（热力及制冷供回水管道同时试验时）。
二、技术要求：（一）最大工作压力：根据设计要求（二）强度试验压力：本工程给水管网分别采用球墨铸铁管和钢骨架塑料复合管，对于球墨铸铁管按规范GB50268-97《给水排水管道工程施工及验收规范》要求当设计工作压力P W0.5Mpa时，试压压力为工作压力的2倍,当工作压力P>0.5Mpa时采用工作压力的1.5倍,钢骨架塑料复合管可采用工作压力的1.5倍作为试验压力。
管道检测作业指导书
管道检测作业指导书一、适用范围本作业指导书适用于各类管道的检测工作，包括但不限于供水管道、排水管道、燃气管道、热力管道等。
二、检测目的管道检测的主要目的是及时发现管道存在的缺陷、损坏、腐蚀、堵塞等问题，评估管道的运行状况和安全性，为管道的维护、修复和更换提供依据，以确保管道系统的正常运行，减少事故发生的风险。
三、检测前准备1、资料收集收集待检测管道的设计图纸、施工记录、运行维护记录等相关资料。
了解管道的材质、管径、长度、铺设年代、运行压力（或流量）等基本信息。
2、检测设备准备根据检测任务和管道类型，选择合适的检测设备，如 CCTV 管道检测机器人、声纳检测仪、管道潜望镜、激光测距仪等。
对检测设备进行检查、调试和校准，确保设备处于良好的工作状态。
3、安全防护准备检测人员应配备必要的个人防护用品，如安全帽、工作服、防护手套、防护鞋等。
在检测现场设置明显的安全警示标志，采取必要的安全防护措施，如通风、照明、防滑等。
4、现场勘查对检测现场进行勘查，了解管道的走向、埋深、周边环境等情况。
确定检测作业的入口和出口位置，以及设备的摆放和操作空间。
四、检测方法1、 CCTV 检测将 CCTV 检测机器人放入管道内，通过机器人携带的摄像头拍摄管道内部的图像。
检测人员在地面上通过控制终端观察图像，对管道的缺陷进行识别和记录。
常见的管道缺陷包括裂缝、变形、腐蚀、破损、接口错位、异物堵塞等。
2、声纳检测对于充满液体的管道，可采用声纳检测方法。
向管道内发射声纳信号，通过接收反射回来的信号来获取管道内部的轮廓和形状信息。
声纳检测适用于检测管道的淤积、变形、障碍物等情况。
3、管道潜望镜检测对于管径较大、检查井较浅的管道，可使用管道潜望镜进行快速检测。
将潜望镜伸入检查井内，通过调节镜头角度观察管道内部情况。
五、检测流程1、设备安装与连接将检测设备按照操作规程安装在管道入口处，并连接好相关的线缆和管道。
2、设备调试与初始化打开检测设备电源，进行设备调试和初始化设置，如调整摄像头焦距、亮度、对比度等参数。
工业管道系统实验作业指导书_secret(精)
工业管道系统实验作业指导书7.1 管道系统压力试验7.1.1 管道系统压力试验应按设计要求在安装完毕、无损探伤合格后进行。
7.1.2 管道系统试压前,应由施工单位、会同监理单位、总包单位联合检查,确认下列条件,符合要求后进行。
7.1.2.1 管道系统全部按设计文件安装完毕。
7.1.2.2 管道支、吊架的型式、材质、安装位置正确,数量齐全,牢固程度、焊接质量合格。
7.1.2.3 焊接工作已全部完成。
7.1.2.4 焊缝及其它应检查部位,不应隐蔽。
7.1.2.5 试压临时加固措施安全可靠,临时盲板加置正确,标志明显,记录完整。
7.1.2.6 试压用的检测仪表的量程、精度等级,检定期符合要求。
7.1.2.7 试压方案经技术交底。
7.1.3 管道试压前应由施工单位,建设单位和有关部门对下列资料进行审查确认。
7.1.3.1 管道组成件,焊材的制造厂质量证明书;7.1.3.2 管道组成件,焊材的检验和试验记录(或报告;7.1.3.3 特殊要求的弯管,螺纹和密封面的加工记录;7.1.3.4管道系统隐蔽记录;7.1.3.5 管道的焊接的焊口号及焊工布置和射线探伤位置图;7.1.3.6 无损检测报告;7.1.3.7 静电接地测试记录;7.1.3.8 设计变更及材料代用文件。
7.1.4 管道系统压力试验以水压试验为主,水压试验确有困难时,可用气压试验代替,但应符合下列条件,同时要采取可靠安全措施。
7.1.4.1 公称直径小于或等于300mm,试验压力小于1.6Mpa管道系统。
7.1.4.2 公称直径大于300mm,试验压力等于或小于1.6Mpa管道系统。
7.1.4.3 脆性材料严禁使用气体进行压力试验。
7.1.5 当现场不允许进行水压试验和气压试验时,经建设单位同意可同时采用下列方法代替。
7.1.5.1 所有角焊缝(包括附着件的焊缝用磁粉探伤和液体渗透探伤进行检验合格;7.1.5.2 对接焊缝100%射线探伤检验合格;7.1.6 进行试压现场应划定禁区,无关人员禁入。
管道试验作业指导书
阀门检验与试验作业指导书1 、目的为了规范公司压力管道安装工程中阀门的检查和试验，保证阀门的安装和使用质量。
2、范围本作业指导书合用于公司所承担的所用压力管道安装工程中通用的闸阀、截止阀、旋塞阀、球阀、止回阀、蝶阀等的到货检查、试验。
3、依据标准GB/T20801-2022 《压力管道规范—工业管道》阀门的检查与安装规范( SY/T4102 )通用阀门压力试验( GB/T13927 )4、阀门的检验与试验4.1基本原则：4.1.1GC1 级阀门应在安装前作 100% 进行压力试验和泄漏性试验；4.1.2GC2 级阀门按台批抽检 10% 并不得少于 1 台；4.1.3GC3 级阀门按台批抽检 5% ，并不得少于 1 台；4.1.4长输管道阀门应设计规定在安装前进行压力试验和泄漏性试验。
4.2 阀门的检验a、阀门的型号、规格必须符合设计要求。
b 、阀门必须有产品合格证和创造厂的铭牌。
c、对于高压阀门、合金阀门及特殊阀门还应有产品说明书。
d 、对用于毒性程序为极度、高度危害介质及易燃、可燃介质的阀门，还应有相关的试验合格证明文件。
4.2.2阀门外观及尺寸检查a、阀门外表不得有裂纹、砂眼、机械损伤、锈蚀等缺陷和缺件、脏污、铭牌脱落及色标不符等情况。
阀体上的有关标志应正确、齐全、清晰，并符合相应标准规定。
b 、阀体内应无积水、锈蚀、脏污和损伤等缺陷，法兰密封面不得有径向沟槽及其他影响密封性能的损伤。
阀门两端应有防护盖保护。
c、球阀和旋塞阀的启闭件应处于开启位置，其他阀门的启闭件应处于关闭位置，止回阀的启闭件应处于关闭位置并作暂时固定。
d 、阀门的手柄或者手轮应操作灵便轻便，无卡涩现象。
止回阀的阀关瓣或者阀芯应动作灵便正确，无偏心、移位或者歪斜现象。
e、主要零部件如阀杆、阀杆螺母、连接螺母的罗纹应光洁，不得有毛刺、凹疤与裂纹等缺陷，外露的罗纹部份应予以保护。
f、阀门应按批抽查 10% 且不少于 1 件进行尺寸检查。
管道严密性验证措施
管道严密性验证措施1、工艺流程压力试验工艺流程图2、管道清扫、测径1）管道进行压力试验前，应对管道进行通球清扫，通球次数不得少于2次，以开口端不再排除杂物为合格。
2）管道清扫应设收发装置，清扫接收装置应选择地势较高地段，且50m范围内没有建筑物和人口的区域，并设置警示装置，无关人员不得入内。
3）清扫时的最大压力不得超过管道设计压力。
4）清管器的过盈量为管道内径的5～8%。
5）清管器应满足施工管线弯管的曲率半径。
3、试压装置1）试压用压力表应经过校验，并在合格期内，压力精度不低于1.5级，量程为最大压力的1.5～2倍，表盘直径不应小于150㎜，最小刻度应能显示0.05MPa。
2）试压时压力表不得少于2块，分别安装在试压管道两端，并各安装温度计1支，温度计最小刻度应小于或等于1℃。
3）试压期间管道两端的试压装置应设专人看守。
4、液压试验1）试验用介质的品质、参数应符合设计文件及有关规范规定。
2）试验前，加注液体时应排尽管道内的空气。
3）试验时，环境温度不宜低于5℃，否则，应采取可靠的防冻措施。
4）试验时，应测量试验温度，严禁试验温度接近脆性转变温度。
5）试验压力应为设计文件规定的试验压力。
如设计文件未作规定，则应按有关的规定取定或计算试验压力，计算过程应在试验方案中给出。
6）试验时，升压速度应符合试验方案的规定，稳压时间，试验的合格标准应符合设计文件或有关规范的规定。
7）试验结束时，应及时拆除隔离、临时固定及限位设施，排除管道内积液。
排液时应防止管道内形成负压，且不得随意排放。
8）试验过程中发现泄漏时，不得带压处理，消除缺陷后，应重新进行压力试验。
9）输油管道水压试验时的压力值、稳压时间及合格标准应符合下表规定。
5、气压试验1）气压试验压力应符合设计文件或有关规范的规定。
当管道的设计压力大于0.6MPa时，必须有设计文件规定，方可用气体进行压力试验。
2）严禁使试验温度接近金属的脆性转变温度。
3）试验前必须用空气进行预试验，试验压力宜为0.2MPa。
管道强度严密性实验
4.水压严密性试验应在水压强度试验和管网冲洗合格后进行。试验压力为设计工作压力，稳压24h无渗漏。
5.所有试压方法均应按《建筑给水排水及采暖工程施工质量验收规范》GB50242-2016的规定执行及《自动喷水灭火系统工程施工及验收规范》GB50261-2017的规定执行。
试验记录：
测试点在管道最低点，首先对管网进行注入洁净自来水并将其内空气排净，然后用电动打压泵缓慢升至1.4MPa，稳压30min，目测无泄漏、无变形、压力降不大于0.05MPa；水压严密性试验在水压强度和管网冲洗合格后进行。试验压力为0.3MPa，稳压24h无渗漏。
试验结论：
评工单位
安庆市第一建筑安装工程公司
项目技术负责人
专业质检员
专业工长
强度严密性和水压试验记录
工程名称
某工程
试验日期
试验项目
强度严密性和水压试验
试验部位
消防给水管道
材质
镀锌钢管
规格
DN150—DN65
试验要求：
1.消防给水管道的强度及严密性试验。
2.应用洁净的清水进行，不得用地下水、海水或有腐蚀性化学物质的溶液。消火栓系统管道试验压力为1.6MPa,喷淋消防系统管道试验压力为1.4MPa。
严密性试压作业指导书
严密性试压作业指导书
1 目的
1) 为规范现场操作人员行为，使其在严密性试压各步骤的操作中严格按规程作业，达到安全生产的目的，特制定本细则。
2) 本细则明确了现场操作人员严密性试压操作的准备、步骤、技术要求等内容。
2范围
本细则适用于管线建设人员、安全部维修人员严密性试压操作的过程管理。
3职责
1)公司安全部、技术部是管线建设和各场站严密性试压操作细则的归口管理部门。
负责组织、指导和完善，现场操作人员按本细则进行操作。
2) 现场操作人员、安全部维修人员负责严密性试压操作细则的实施。
3) 义务安全员（站长）、技术员负责现场的技术安全和过程监督。
4 工作内容
1) 操作步骤
a 在强度试压的基础上，泄压降压至设计最大工作压力
稳压。
b 稳压24小时，观察并记录压力变化。
c 检查、验漏。
d 分段试压，稳压试验。
e 组织交接。
2) 技术要求
a 如用清水进行严密性试压，置换清水。
b 试验介质一般采用空气。
为了方便，可以采用氮气试压。
c 试验压力为工作压力，稳压不少于24小时，压降率不得超过1%。
d 置换空气，天然气流速小于5m/s。
(整理)管道严密性试验及蒸汽吹扫作业指导书
目录1 编制依据 12 工程概况及主要工作量 13 人员及工具配备 24 作业环境要求 25 严密性试验 26 系统蒸汽吹扫 37 作业计划时间 38 安全措施 39 蒸汽吹扫系统图 410 附表 41编制依据1.1山西省电力勘测设计院图纸《燃油系统总图》（J2701）1.2山西省电力勘测设计院图纸《卸油设备及管道安装图》（J2702）1.3山西省电力勘测设计院图纸《燃油泵房设备及管道安装图》（J2703）1.4山西省电力勘测设计院图纸《燃油罐区设备及管道安装图》（J2704）1.5山西省电力勘测设计院图纸《污油水处理设备及管道安装图》（J2707）1.6《电力建设施工及验收技术规范》管道篇1.7《电力建设施工及验收技术规范》焊接篇1.8《电力建设施工及验收技术规范》锅炉篇1.9《火电施工质量检验及评定标准》管道篇1.10《火电施工质量检验及评定标准》焊接篇1工程概况及主要工作量2.1工程概况：山西大唐运城发电厂新建工程，总装机容量为2×600MW，燃油泵房及相关系统为两台机公用系统。
系统设计用油为火车油罐或汽车油罐车通过卸油平台的鹤管输送到系统的粗滤网（两套），经过卸油泵（两台）打到两个1000m3储油罐。
油罐的油再经过细滤网（三套）和供油泵（三台）供到锅炉房，系统回油又回到储油罐。
系统为了冬季防冻及系统的清洁度，设计有拌热管道及蒸汽吹扫管道。
为了回收利用，设计有污油水处理系统。
2.22人员及工具配备3.1 施工负责人：高贵明技术负责人：武毅质检员：马银太安全员：杨金江技工6名3.2 扳手及门钩若干。
3.3对讲机若干。
3.4 升压泵一台（校验合格的量程为4MPa、16 MPa压力表各两块，精度等级1.6级）。
3作业环境要求4.1 土建房号内的装修工作已完.4.2 作业区域照明充足。
4.3 脚手架拆除完毕，道路畅通，不影响系统操作。
4.4 房号内的地沟排水和临时排水系统可以投入使用。
4.5 系统阀门挂牌齐全正确。
水管的强度和严密性试验【范本模板】
地下直埋油罐
气密性试验
不应小于0。03MPa
试验压力下观察30min不渗、不漏，无压降。
13。3.5
连接锅炉及辅助设备的工艺管道
水压试验
系统中最大工作压力的1.5倍
在试验压力10min内压力降不超过0。05MPa，然后降至工作压力进行检查，不渗不漏.
13.3。6
可分式省煤器
水压试验
1.25P+0.5MPa
非承压锅炉
水压试验
0.2MPa
分气缸(分水器、集水器）
水压试验
工作压力的1.5倍,但不得小于0.6MPa
试验压力下10min内无压降、无渗漏。
13。3。3
敞口箱、罐
满水试验
——
满水后静置24h不渗不漏。
13.3.4
密闭箱、罐
水压试验
工作压力的1。5倍,但不得小于0。4MPa
竖直或水平地埋管换热器与环路集管装配完成后,回填前。试验压力下,稳压至少30min，压降不应大于3%,且无渗漏现象。
各环路集管与机房分集水器连接完成后,回填前进行水压试验。试压持续至少2h，期间无泄漏现象。
全部安装完毕，且冲洗、排气完成并回填后充水进行。试压持续至少12h，期间压力无明显变化（应不大于3％）。
蒸汽、热水采暖系统
水压试验
应为系统顶点的工作压力加0。1MPa，同时在系统顶点的工作压力不小于0.3MPa。
钢管和复合管道系统试验压力下10min内压力降不大于0.02MPa，然后降至工作压力检查，压力应不降，且不渗不漏;塑料管道系统在试验压力下稳压1h，压力降不得超过0。05MPa，然后在工作压力1.15倍状态下稳压2h，压力降不大于0。03MPa，连接处不得渗漏。（安装完毕，管道保温之前）
气密性试验作业指导书
气密性试验作业指导书QB-HT-GD-ZY-17-0/B-20121 适用范围本规程使用于按《压力管道安全管理与监察规定》所指的工业管道工程系统严密性试验（简称气密试验）；2 引用标准2.1 GB50235—97《工业金属管道工程施工及验收规范》；2.2 SH3501—2001《石油化工剧毒、可燃介质管道工程施工及验收规范》，3 施工准备3.1材料要求3.1.1系统气密使用的材料，必须具有制造厂质量证明书，其质量不得低于国家现行标准的规定，并按标准进行外观检验合格；3.1.2系统气密使用的各种规格压力表，其精度等级不低于1.5级，表的刻度值应为气密试验压力的1.5—2倍，并校验合格；3.1.3系统气密实验使用的其他材料应具有制造厂合格证，外观检验合格。
3.2主要设备机具3.2.1设备：空气压缩机、直流电焊机；3.2.2工机具：无齿锯、氧乙炔气割具与焊具、手提电钻、台式摇臂钻、钢板尺、卷尺、盘尺、划规、角向磨光机、钢板平台、样冲、钳子、扳手、冲击钻工具带、板锉与原挫等。
3.3作业条件3.3.1系统气密试验前管道系统已经压力试验及吹扫合格，系统封闭完成，各种施工记录齐全，并按设计要求对管道系统检查确认完成；3.3.2公司主管部门会同建设单位的操作部门编制完成生产工艺流程，并结合投料试车程序和系统中压力等级的系统气密方案，并审核批准；3.3.3公司主管部门会同建设单位，对参与系统气密施工的有关责任人员按方案要求进行一次技术交底；施工单位有关责任人员对参与施工的作业人员进行二次技术交底。
一次技术交底由建设单位施工管理部门组织，二次技术交底由施工单位施工管理部门组织。
3.3.4所有参与管道系统气密的机器单机试运完，设备清理封闭完，上道工序检查确认完成，施工记录齐全。
3.3.5系统气密试验前，应将系统内的安全阀、防爆膜等安全附件进行隔离或拆除；按系统气密流程图，建立试验系统，不同试验压力的系统应采取关闭阀门或加至盲板的方法进行隔离。
工业管道强度严密性试验工艺作业指导书
工业管道强度严密性试验工艺作业指导书1 范围本通用工艺适用于设计压力小于10Mpa的工业管道的强度、严密性试验。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后的修改单（不包括勘误的内容）或修订版均不适用于标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 50184-93 《工业金属管道工程质量检验评定标准》GB 50235—2010 《工业金属管道工程施工及验收规范》DLT 5047-1995 《电力建设施工及验收技术规范》SH/T3517-2001 《石油化工钢制管道工程施工工艺技术规程》3 试验准备3.1主要施工设备上水泵、升压泵、压力表、空压机、氮压机、电焊机、氩弧焊机、吊车、液压扳手等。
3.2 主要工具气焊把、电焊把、活动扳手等管道施工常用工具。
3.3 主要临时接管材料及消耗材料：石棉板、钢板、钢管、阀门单丝头、焊接材料等3.4 高压管道试验所用的管材及配件必须有相应的合格证。
4 施工工艺4.1 试验程序见图1。
4.2 试压方案的确定4.2.1 管道系统的划分技术人员根据施工平面布置图、PID 图、设计变更单及试验压力试验条件的确认注介质、升压至强度试验压力 稳压检查压力 降压至设计压力稳压检查渗漏泄压管道系统恢复位图1 试验程序泄压返修管道说明等设计文件，来划分管道系统，把压力相近(压力差不宜超过1Mpa)、现场分布临近、流程相贯通的两条或多条管线组合为系统。
4.2.2 管道系统试压流程图的绘制A.1.1.1.1 4.2.2.1 管道系统试压时应有试压流程图，试压流程图根据设计部门的PID图或单线图绘制。
对于特殊的小型管道工程可直接用单线图或PID图作试压流程图。
A.1.1.1.2 4.2.2.2 试压流程图应包括以下内容：管号、介质流向、设计压力、设计温度、试验压力、系统内空气排放点、临时盲板位置、试验介质进口、临时管线、压力表位置、试验介质、试验介质临时排放点。
工艺管道系统强度及严密性试验、系统吹扫施工方案
工艺管道系统强度及严密性试验、系统吹扫施工方案一系统强度及严密性试验1系统强度试验1、试验介质的选取根据工程特点及相关技术文件的要求，试验介质宜选用洁净水。
2、试验压力的确定根据设计文件要求，工艺管道系统强度试验压力：P强度试验=2.5MPa。
3、试验应具备的条件（1）管道安装已经完毕，无损检测已合格。
（2）划定试压禁区，非有关人员不得进入。
（3）试验范围内的管道安装工程除涂漆、绝热外，已按设计文件全部完成，安装质量符合有关规定。
（4）焊缝及其它待检部位尚未涂漆和绝热。
（5）管道上可能被损坏的组件（如膨胀节等）已装好临时约束设施。
（6）试验用压力表已经校核，并在周检期内，其精度不得低于1.5级，表的满刻度值应为被测最大压力的1.5～2倍，压力表不得少于2块。
（7）符合压力试验的介质已经齐备。
（8）按试验要求管道已经加固。
（9）待试验管道与无关系统已经用盲板或其它措施加以隔离。
（10）待试验管道上的安全阀、爆破板及仪表等已经拆下或加以隔离。
（11）试验方案已经批准，并已进行技术交底。
（12）试验前必须对以上要求进行一次全面、彻底的检查。
4、管道系统强度试验操作方法（1）压力表的设置：在待试系统的最高点设置一只压力表；同时，在近加压装置输出端管段设置另一只压力表。
一切准备就绪后，开始试压工作。
具体试验装置示意如下。
（2）系统开始试验时，应逐步、缓慢地增加压力。
当压力升至试验压力的30％、70％时，应暂停升压进行全面检查；如未发现异常或泄露，则继续以试验压力的10％逐级升压。
每级稳压3min，直至试验压力。
稳压10min，再将压力降至设计压力，停压时间应根据工作需要而定。
以发泡剂检验无泄露为系统试压合格。
1.0P 系统水压试验观察曲线图0.7P 0.3P P P（3）完成系统强度试验，做好试验记录；同时，必须请参与了整个试验过程的业主、监理签字认可。
2系统严密性试验1、严密性试验应在系统强度试验合格后进行。
