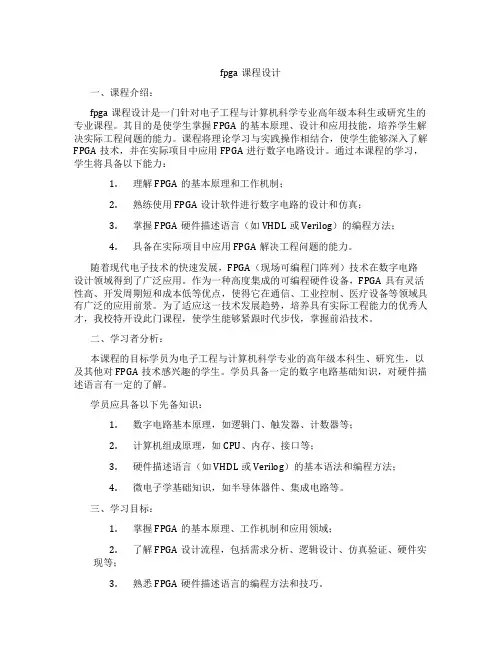

fpga课程设计一、课程介绍：fpga课程设计是一门针对电子工程与计算机科学专业高年级本科生或研究生的专业课程。

其目的是使学生掌握FPGA的基本原理、设计和应用技能，培养学生解决实际工程问题的能力。

课程将理论学习与实践操作相结合，使学生能够深入了解FPGA技术，并在实际项目中应用FPGA进行数字电路设计。

通过本课程的学习，学生将具备以下能力：1.理解FPGA的基本原理和工作机制；2.熟练使用FPGA设计软件进行数字电路的设计和仿真；3.掌握FPGA硬件描述语言（如VHDL或Verilog）的编程方法；4.具备在实际项目中应用FPGA解决工程问题的能力。

随着现代电子技术的快速发展，FPGA（现场可编程门阵列）技术在数字电路设计领域得到了广泛应用。

作为一种高度集成的可编程硬件设备，FPGA具有灵活性高、开发周期短和成本低等优点，使得它在通信、工业控制、医疗设备等领域具有广泛的应用前景。

为了适应这一技术发展趋势，培养具有实际工程能力的优秀人才，我校特开设此门课程，使学生能够紧跟时代步伐，掌握前沿技术。

二、学习者分析：本课程的目标学员为电子工程与计算机科学专业的高年级本科生、研究生，以及其他对FPGA技术感兴趣的学生。

学员具备一定的数字电路基础知识，对硬件描述语言有一定的了解。

学员应具备以下先备知识：1.数字电路基本原理，如逻辑门、触发器、计数器等；2.计算机组成原理，如CPU、内存、接口等；3.硬件描述语言（如VHDL或Verilog）的基本语法和编程方法；4.微电子学基础知识，如半导体器件、集成电路等。

三、学习目标：1.掌握FPGA的基本原理、工作机制和应用领域；2.了解FPGA设计流程，包括需求分析、逻辑设计、仿真验证、硬件实现等；3.熟悉FPGA硬件描述语言的编程方法和技巧。

4.能够使用FPGA设计软件进行数字电路的设计和仿真；5.能够运用FPGA硬件描述语言编写符合要求的数字电路模块；6.具备在实际项目中应用FPGA解决工程问题的能力。

《FPGA入门学习》课件

时序控制。
LED闪烁设计
总结词
通过LED闪烁设计，掌握FPGA的基本控制功能和数字逻辑设计。
详细描述
LED闪烁设计是FPGA入门学习的基本项目之一，通过该设计，学习者可以了解FPGA的基本控制功能，掌握数字逻辑设计的基本原理和方法。LED闪烁设计通常涉及到LED灯的驱动和控制，需要学习者掌握基本的数字逻辑门电路和时序控制。
FPGA具有并行处理和高速计算的优点，适用于数字信号处理中的实时信号处理和算法加速。
数字滤波器设计
频谱分析和正交变换
FPGA可以实现高性能的数字滤波器，如 FIR滤波器和IIR滤波器，用于信号降噪和特征提取。
FPGA可以高效地实现FFT等正交变换算法，用于频谱分析和信号频率成分的提取。
图像处理应用
优化设计技巧
时序优化
讲解如何通过布局布线、时序分析等手段优化 FPGA设计，提高时序性能。
资源共享
介绍如何通过资源共享减少FPGA资源占用，提高设计效率。
流水线设计
讲解如何利用流水线设计技术提高系统吞吐量。
硬件仿真与调试技术
仿真工具使用
介绍常用HDL仿真工具（如ModelSim）的使用方法。
03
CATALOGUE
FPGA开发实战
数字钟设计
总结词
通过数字钟设计，掌握FPGA的基本开发流程和硬件描述语言的应用。
详细描述
数字钟设计是FPGA入门学习的经典项目之一，通过该设计，学习者可以了解FPGA开发的基本流程，包括设计输入、综合、布局布线、配置下载等。同时，数字钟设计也涉及到硬件描述语言（如Verilog或VHDL）的应用，学习者可以掌握基本的逻辑设计和
基础语言。
FPGA开发流程

FPGA课程培训

图1.1.7 RAM的电路结构框图

存储矩阵由许多存储单元排列而成，每个存储单元能存储1位二进制数据（1或0），在译码器和读／写控制电路的控制下既可以写入1或0，又可将所存储的数据读出。地址译码器将输入的地址代码译成一条字线的输出信号，使连接在这条字线上的存储单元与相应的读／写控制电路接通，然后对这些单元进行读或写。
知识要点

可编程逻辑器件 FPGA 设计方法设计流程设计工具。
教学建议

本章的重点是掌握现代数字系统的设计方法和FPGA设计流程的概念。建议学时数为2～4学时。FPGA的设计方法和设计流程，需要通过实际的设计过程加深理解。注意不同设计工具的特点，注意不同设计工具的设计流程的相同点和不同点。FPGA设计工具的使用需要在以后章节中进行学习。

可擦除的可编程逻辑器件EPLD的基本逻辑单位是宏单元，它由可编程的与一或阵列、可编程寄存器和可编程 I／O 3部分组成。由于EPLD特有的宏单元结构、大量增加的输出宏单元数和大的与阵列，使其在一块芯片内能够更灵活性的实现较多的逻辑功能

复杂可编程逻辑器件CPLD是EPLD的改进型器件，一般情况下， CPLD器件至少包含3种结构：可编程逻辑宏单元、可编程 I／O单元和可编程内部连线。部分CPLD 器件还集成了RAM、FIFO或双口RAM等存储器，以适应DSP应用设计的要求。

现场可编程门阵列FPGA在结构上由逻辑功能块排列为阵列，并由可编程的内部连线连接这些功能块，来实现一定的逻辑功能。FPGA的功能由逻辑结构的配置数据决定，在工作时，这些配置数据存放在片内的SRAM或者熔丝图上。使用SRAM的FPGA器件，在工作前需要从芯片外部加载配置数据，这些配置数据可以存放在片外的EPROM或其他存储体上，人们可以控制加载过程，在现场修改器件的逻辑功能。

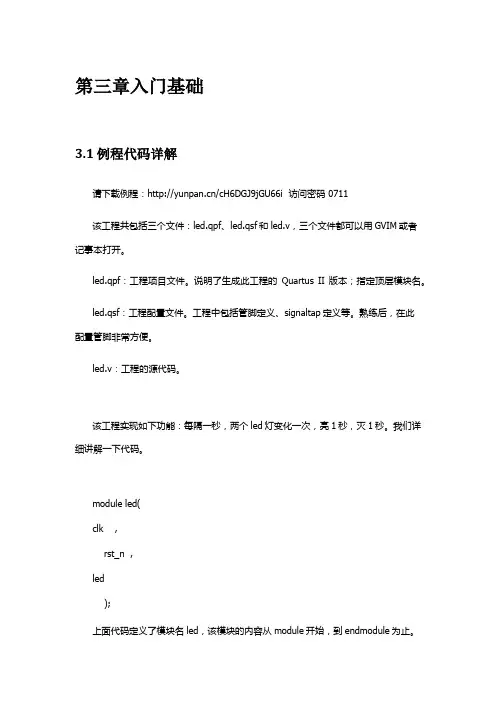

明德扬点拨FPGA高手进阶第三章入门基础 3.1 例程代码详解

第三章入门基础3.1 例程代码详解请下载例程：/cH6DGJ9jGU66i 访问密码 0711该工程共包括三个文件：led.qpf、led.qsf和led.v，三个文件都可以用GVIM或者记事本打开。

led.qpf：工程项目文件。

说明了生成此工程的Quartus II版本；指定顶层模块名。

led.qsf：工程配置文件。

工程中包括管脚定义、signaltap定义等。

熟练后，在此配置管脚非常方便。

led.v：工程的源代码。

该工程实现如下功能：每隔一秒，两个led灯变化一次，亮1秒，灭1秒。

我们详细讲解一下代码。

module led(clk ,rst_n ,led);上面代码定义了模块名led，该模块的内容从module开始，到endmodule为止。

该模块有三个输入输出信号，分别是clk、rst_n和led，是输入还是输出，分别是多少位宽（即多少根线）还未定义。

对于外界来说，看到的就是这三个信号，只需将这三个信号连接起来，就能使用这个模块的功能，至于内部是如何实现的、内部定义了什么信号，外界不关心。

input clk ;input rst_n ;output[1:0] led ;上面代码定义了信号的输入和输出，以及该信号的位宽。

例如，定义了clk和rst_n是输入的信号，并且每个位宽都是1位的，即只有一根线。

定义了led是输出信号，并且是2位的，即led信号有两根线。

输入信号即这个信号的激励，是由外部输入进来的；输出信号则是本模块根据功能，产生的信号。

reg [ 1:0] led ;reg [25:0] time_1s_cnt ;上面代码定义了led和time_1s_cnt的信号类型，声明他们是reg型的，并且表明led是2位宽，time_1s_cnt是26位宽（即有26根线）。

在设计代码中，一般只用到reg型和wire型。

reg型不一定就表示是寄存器。

到底是用reg型还是wire型，请记住一个原则：本module代码中，如果是在always 里产生的信号，都是用reg型，其他包括assign赋值、例化模块输出的信号都是用wire型。
