材料氧指数测定实验
氧指数的测定实验报告
氧指数的测定实验报告 This model paper was revised by the Standardization Office on December 10, 2020中南大学消防工程教学实验实验报告实验一：氧指数的测定实验报告一、实验目的1.明确氧指数的定义及其用于评价高聚物材料相对燃烧性的原理；2.了解HC-2型氧指数测定仪的结构和工作原理；3.掌握运用HC-2型氧指数测定仪测定常见材料氧指数的基本方法；4.评价常见材料的燃烧性能。
二、实验原理（可加附页）物质燃烧时,需要消耗大量的氧气,不同的可燃物,燃烧时需要消耗的氧气量不同,通过对物质燃烧过程中消耗最低氧气量的测定,计算出物质的氧指数值,可以评价物质的燃烧性能。
所谓氧指数（Oxygen index），是指在规定的试验条件下，试样在氧氮混合气流中，维持平稳燃烧（即进行有焰燃烧）所需的最低氧气浓度，以氧所占的体积百分数的数值表示（即在该物质引燃后，能保持燃烧50mm长或燃烧时间3min时所需要的氧、氮混合气体中最低氧的体积百分比浓度）。
作为判断材料在空气中与火焰接触时燃烧的难易程度非常有效。
一般认为，OI<27的属易燃材料,27≤OI<32的属可燃材料,OI≥32的属难燃材料。
HC-2型氧指数测定仪，就是用来测定物质燃烧过程中所需氧的体积百分比。
氧指数的测试方法，就是把一定尺寸的试样用试样夹垂直夹持于透明燃烧筒内，其中有按一定比例混合的向上流动的氧氮气流。
点着试样的上端，观察随后的燃烧现象，记录持续燃烧时间或燃烧过的距离，试样的燃烧时间超过3min或火焰前沿超过50mm标线时，就降低氧浓度，试样的燃烧时间不足3min或火焰前沿不到标线时，就增加氧浓度，如此反复操作，从上下两侧逐渐接近规定值，至两者的浓度差小于％。
三、实验仪器、设备1.基本组成型氧指数测定仪由燃烧筒、试样夹、流量控制系统及点火器组成。
燃烧筒为一耐热玻璃管，筒的下端插在基座上，基座内填充一定高度的玻璃珠，玻璃珠上放置一金属网，用于遮挡燃烧滴落物。
实验二：氧指数测定
实验二：氧指数测定1．实验目的与原理（1）实验目的了解高分子材料氧指数测定的基本原理与方法（2）实验原理氧指数Oxygen Index，是通入23℃±2℃的氮氧混合气体时，刚好维持材料燃烧所需要的氧浓度。
物质燃烧时,需要消耗大量的氧气,不同的可燃物,燃烧时需要消耗的氧气量不同,通过对物质燃烧过程中消耗最低氧气量的测定,计算出物质的氧指数值,可以评价物质的燃烧性能。
所谓氧指数（Oxygen index），是指在规定的试验条件下，试样在氧氮混合气流中，维持平稳燃烧（即进行有焰燃烧）所需的最低氧气浓度，以氧所占的体积百分数的数值表示（即在该物质引燃后，能保持燃烧50mm长或燃烧时间3min时所需要的氧、氮混合气体中最低氧的体积百分比浓度）。
作为判断材料在空气中与火焰接触时燃烧的难易程度非常有效。
一般认为，OI<27的属易燃材料,27≤OI<32的属可燃材料,OI≥32的属难燃材料。
HC-2型氧指数测定仪，就是用来测定物质燃烧过程中所需氧的体积百分比。
该仪器适用于塑料、橡胶、纤维、泡沫塑料及各种固体的燃烧性能的测试，准确性、重复性好，因此普遍被世界各国所采用。
2．实验内容测定几种常见高分子材料PMMA, PS, PVC的氧指数。
3．实验仪器HC-2型氧指数测定仪由燃烧筒、试样夹、流量控制系统及点火器组成（见下图）。
1—点火器；2—玻璃燃烧筒；3—燃烧着的试样；4—试样夹；5—燃烧筒支架；6—金属网；7—测温装置；8—装有玻璃珠的支座；9—基座架；10—气体预混合结点；11—截止阀；12—接头；13—压力表；14—精密压力控制器；15—过滤器；16—针阀；17—气体流量计。
图1 氧指数测定仪示意图燃烧筒为一耐热玻璃管，高450mm，内径75～80mm，筒的下端插在基座上，基座内填充直径为3～5mm的玻璃珠，填充高度100mm，玻璃珠上放置一金属网，用于遮挡燃烧滴落物。
试样夹为金属弹簧片，对于薄膜材料，应使用140 mm×38mm的U型试样夹。
实验报告 材料的氧指数
1.检查气路，确定各部分连接无误，无漏气现象。
2.确定实验开始时的氧浓度：根据经验或试样在空气中点燃的情况，估计开始实验时的氧浓度。如试样在空气中迅速燃烧，则开始实验时的氧浓度为18%左右；如在空气中缓慢燃烧或时断时续，则为21%左右；在空气中离开点火源即马上熄灭，则至少为25%。根据经验，确定该地板革氧指数测定实验初始氧浓度为26%。氧浓度确定后，在混合气体的总流量为10l/min的条件下，便可确定氧气、氮气的流量。例如，若氧浓度为26%，则氧气、氮气的流量分别为2.5l/min和7.5l/min。
1.材料剪裁的情况不够好或者材料表面不够平整光滑，影响燃烧的结果。
2.实验过程中压力表因机器自身或外界触碰发生变化从而影响测量的结果。
3.气流比调定后没有等够足够的时间，使测试时燃烧气体中的氧含量与气体不符。
4.点火器火焰长度过大导致点火器从试样顶部的边缘开始点燃材料从而引起测量误差。
5.点火时深入材料的距离和在材料上的方位不符合要求影响燃烧时间和燃烧长度的测定。
79.5
77
76.5
76
75.5
燃烧时间（s）
31
50.9
134
87
13
24
105
90
燃烧长度(mm)
6
8
50
50
5
35
50
50
燃烧结果
O
O
X
X
O
O
X
X
回装绳：OI=（19.5%+20%）/2=19.75%＜27%属易燃物品
地板革：OI=（23.5%+24%）/2=23.75%＜27%属易燃物品
七、误差分析
7.在上述测试范围内，缩小步长，从低到高，氧浓度每升高0.4%重复一次以上测试，观察现象，并记录。
棉织物极限氧指数测定实验报告

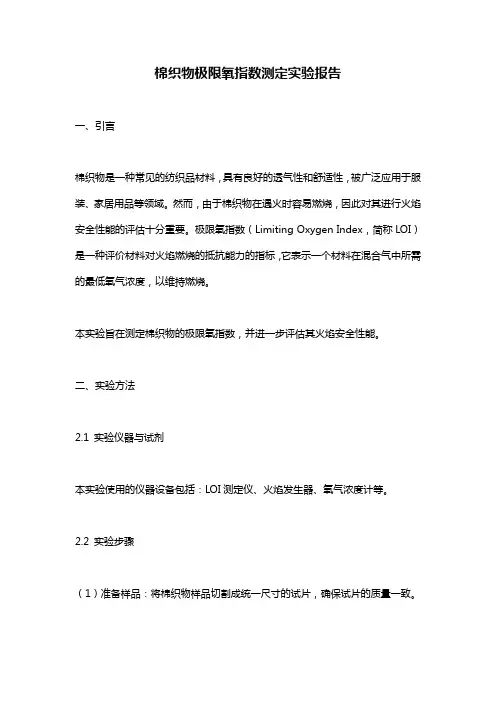

棉织物极限氧指数测定实验报告一、引言棉织物是一种常见的纺织品材料，具有良好的透气性和舒适性，被广泛应用于服装、家居用品等领域。
然而，由于棉织物在遇火时容易燃烧，因此对其进行火焰安全性能的评估十分重要。
极限氧指数（Limiting Oxygen Index，简称LOI）是一种评价材料对火焰燃烧的抵抗能力的指标，它表示一个材料在混合气中所需的最低氧气浓度，以维持燃烧。
本实验旨在测定棉织物的极限氧指数，并进一步评估其火焰安全性能。
二、实验方法2.1 实验仪器与试剂本实验使用的仪器设备包括：LOI测定仪、火焰发生器、氧气浓度计等。
2.2 实验步骤（1）准备样品：将棉织物样品切割成统一尺寸的试片，确保试片的质量一致。
（2）装置LOI测定仪：根据仪器操作说明，将样品固定在测量装置中。
（3）调整实验参数：根据实验要求，设置好实验参数，包括氧气浓度、点火源的位置和温度等。
（4）进行实验测定：打开氧气流量控制阀，使氧气浓度逐渐增加，观察棉织物样品是否开始燃烧，并记录所需的最低氧气浓度。
（5）重复实验：重复以上实验步骤，进行多次测量，以提高实验结果的准确性。
三、实验结果与分析根据实验测定的数据，计算出棉织物的极限氧指数值。
根据LOI值的大小可以判断棉织物的火焰安全性能，LOI值越高，表示棉织物对火焰的抵抗能力越强。
通过多次实验测定，得出棉织物的平均极限氧指数为XX。
这说明棉织物在燃烧时需要的最低氧气浓度较高，具有较好的抗火性能。
这一结果与棉织物的纤维结构有关，棉纤维含有较高的纤维素，纤维素是一种高分子有机化合物，具有较高的炭化温度和不易燃烧的特性，因此棉织物表现出较好的火焰抵抗性能。
四、结论通过实验测定，我们成功得出了棉织物的极限氧指数值，并评估了其火焰安全性能。
实验结果表明，棉织物具有较高的抗火能力，对火焰的燃烧有一定的抵抗能力。
本实验为评估棉织物的火焰安全性能提供了一种简便有效的方法，可以为相关行业的产品设计和生产提供参考依据。
塑料用氧指数法测定燃烧行为

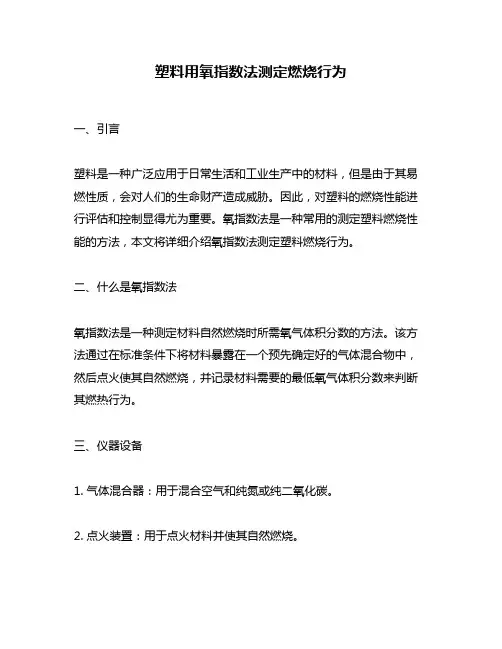

塑料用氧指数法测定燃烧行为一、引言塑料是一种广泛应用于日常生活和工业生产中的材料，但是由于其易燃性质，会对人们的生命财产造成威胁。
因此，对塑料的燃烧性能进行评估和控制显得尤为重要。
氧指数法是一种常用的测定塑料燃烧性能的方法，本文将详细介绍氧指数法测定塑料燃烧行为。
二、什么是氧指数法氧指数法是一种测定材料自然燃烧时所需氧气体积分数的方法。
该方法通过在标准条件下将材料暴露在一个预先确定好的气体混合物中，然后点火使其自然燃烧，并记录材料需要的最低氧气体积分数来判断其燃热行为。
三、仪器设备1. 气体混合器：用于混合空气和纯氮或纯二氧化碳。
2. 点火装置：用于点火材料并使其自然燃烧。
3. 取样架：用于放置待测样品。
4. 测试箱：用于放置取样架和点火装置。
5. 氧指数测试仪：用于记录材料需要的最低氧气体积分数。
四、测试步骤1. 准备样品：将待测样品切成一定大小的矩形或圆形，并去除表面污垢和油脂。
2. 装置仪器：将混合好的气体通入测试箱中，然后放置取样架和点火装置。
3. 放置样品：将待测样品放在取样架上，并调整其位置，使其与点火装置相距一定距离。
4. 点火测试：点燃点火装置并使其自然燃烧，记录材料需要的最低氧气体积分数。
5. 结果分析：根据记录的数据计算出材料的氧指数值，并根据该值判断其燃热性能。
五、结果解释根据ISO4589-2标准，不同塑料材料的氧指数值应该满足以下要求：1. PVC塑料：≥40%2. PE塑料：≥17%3. PP塑料：≥19%4. PS塑料：≥22%6、注意事项1. 测试时应注意安全，避免产生危险物质和火灾等意外事件。
2. 测试时应注意环境温度和湿度等因素对测试结果的影响。
3. 测试时应选择合适的气体混合比例，以保证测试结果的准确性。
4. 测试时应注意样品的尺寸和形状对测试结果的影响。
5. 测试时应注意材料的厚度和密度对测试结果的影响。
氧指数的测定
氧指数的测定一、实验目的1、了解JF-3型氧指数测定仪的结构和工作原理。
2、明确氧指数的定义及其用于评价材料相对燃烧性的原理。
3、掌握运用JF-3型氧指数测定仪测定常见材料氧指数的基本方法。
二、实验原理氧指数法模拟材料在大气中的着火条件，如大气湿度、温度、气流速度等，让试样在不同浓度的氧气和氮气的混合气体中点燃燃烧，测出能维持试样燃烧50mm或者燃烧时间为180s时所需的最低氧浓度（亦称氧指数）。
三、实验仪器1、JF-3型氧指数测定仪燃烧筒、试样夹、玻璃罩、流量测量和控制系统、氧传感器、氧浓度测试系统2、气源纯度为99.99%的氧气、纯度为99.99%的氮气3、点火器点火器内芯为中空铜芯，可长期火焰朝下点燃使用，但不可以自动打火，需用打火机引燃。
点火器内气体用完后，可在商店购买成品气体。
4、秒表、排烟装置四、实验准备1、仪器的安装(1) 把仪器放入通风橱内或者工作平台上。
(2) 把配置的橡胶管一端分别插入仪器背面O2、N2接口，另一端对应插入O2、N2钢瓶接口；尼纶管（白色管子）一端接燃烧柱底座，另一端接背面O2+N2接口。
(3) 取出燃烧筒内金属网，放入配给的玻璃珠，再放入金属网、试样夹，套上玻璃燃烧筒。
2、仪器的校正(1) 校正满度：接通仪器电源，开启已知氧浓度值（该实验所用氧气的浓度为99.99%）的氧气瓶总阀并调节减压阀，使压力值为0.20.25MPa；顺时针调节仪器面板右下角“稳压”阀，使仪器压力表指示值大约在0.10.15MPa 之间，逆时针调节右边压力表上方的“流量”旋钮，使流量计指示值为10L0.5L/min，此时仪器数显表显示的数值应符合已知氧浓度值，否则应调节“满度”，使数显值与钢瓶中的氧气浓度一致。
(2) “满度”校准完毕后，将氧气流量全部关闭，氮气流量全部打开到10L，此时如果数显表数字能在1.0以下，说明仪器是准确的，然后就可以做实验了；如果数值在1.0以上，说明氧传感器已经失效，需要更换氧传感器。
材料氧指数实验
3
9."4
50
X79
5
7."3
50X7
9."5
6
3."5
50
X80
8
0."9
50X8
0."5
3
3."86O
8120."73O
81."
519."42O燃烧长度（mm）50
燃烧结果X
计算：
根据测度数据:
PVC地板革材料，其最大氧浓度为24%；最小氧浓度为
23."5%；
PVC地板革氧指数值OI=（24+
0."5%。
一般认为，OI<27的属于易燃材料，27<OI<32属于可燃材料，OI>32属于难燃材料。
五、实验内容与步骤
1、检查气路，确定各部分连接无误，无漏气现象。
2、"确定开始时的氧气浓度：
根据经验，估计开始试验时的氧气浓度。如试样在空气中迅速燃烧，则开始试验时的氧浓度为18%左右；如果在空气中缓慢燃烧或时断时续，则为21%左右；若无法点燃，则为25%左右。
0."1Mpa，否则应该调到规定压力。
5、点燃试样：
用点火器从试样的顶部中间点燃，勿使火焰碰到试样的棱边和侧表面。在确认试样顶端全部着火后，立即移去点火器，开始计时或观察试样烧掉的长度。点燃试样时，火焰最长作用时间为30秒，若在30秒内无法点燃，则应增加氧气浓度，继续点燃，直至30内可以点燃。
6、确定临界氧气浓度的大致范围：
9
5."2
50
X8
25
75
9
2."5
50
氧指数测试标准
氧指数测试标准氧指数测试是一种用来评估材料燃烧性能的方法，它可以帮助我们了解材料在火灾中的燃烧特性，从而选择合适的材料用于建筑、电气设备、交通工具等领域。
氧指数测试标准是指对材料进行氧指数测试时所需遵循的一系列规范和要求，其目的是确保测试结果的准确性和可比性。
本文将介绍氧指数测试的概念、意义以及相关的测试标准。
首先，氧指数测试是通过在控制的实验条件下，测定材料在纯氧环境中燃烧所需的最低氧浓度百分比。
这个数值越高，代表材料在火灾中的燃烧性能越好，即不容易燃烧。
因此，氧指数测试可以帮助我们评估材料的阻燃性能，为材料的选择和使用提供重要参考。
在进行氧指数测试时，需要遵循一系列的测试标准，以确保测试结果的准确性和可比性。
目前国际上常用的氧指数测试标准包括ISO 4589、ASTM D2863等，这些标准规定了测试样品的制备、实验条件、测试方法、数据处理等方面的要求。
通过遵循这些标准，可以保证不同实验室、不同时间、不同地点进行的氧指数测试结果具有可比性，从而为材料的评估提供可靠的依据。
除了国际标准，不同国家和地区也可能制定了自己的氧指数测试标准，以适应本地的实际情况和需求。
在进行氧指数测试时，需要根据具体的要求选择适用的测试标准，并严格遵循标准中的规定进行实验操作，以确保测试结果的准确性和可靠性。
总之，氧指数测试标准是保证氧指数测试结果准确性和可比性的重要依据，它对于评估材料的燃烧性能具有重要意义。
在进行氧指数测试时，我们应该选择适用的测试标准，并严格遵循标准中的要求进行实验操作，以确保测试结果的准确性和可靠性。
希望本文对您了解氧指数测试标准有所帮助。
氧指数
氧指数oxygen index简称OI。
是在规定条件下，试样在氧、氮混合气流中，维持平稳燃烧所需的最低氧气浓度，以氧所占体积百分数表示。
氧指数高表示材料不易燃烧，氧指数低表示材料容易燃烧，一般认为氧指数＜22属于易燃材料，氧指数在22～27之间属可燃材料，氧指数＞27属难燃材料。
是评价塑料及其他高分子材料相对燃烧性的一种表示方法，以此判断材料在空气中与火焰接触时燃烧的难易程度非常有效，因此受到世界各国的重视。
中国已颁布的相应的氧指数法的国家标准有GB 2406-80（塑料）和GB 54-85（纺织物）。
1、材料的阻燃特性一般用氧指数表示,氧指数是指一定尺寸的材料(试片)装入试验装置中,在规定条件下,通入氧与氮的混合气体,将试片用点火器点燃,测定保持如蜡状持续燃烧所必须的最低氧浓度(以百分数来表示)所谓氧指数是指试样在N2、"O2的混合气体中维持继续燃烧所需要的最低氧浓度.氧指数越大,材料的阻燃性能越好.未添加阻燃剂前,测得硅橡胶体系的氧指数是24氧指数试验法（GB2406-80）--阻燃性能实验方法之一氧指数是指在规定的条件下试样在氧，氮混合气流中，维持平稳燃烧所需的最低氧浓度，以氧所占的体积百分数来表示。
该方法比较简单，数字重现性较好，具有以数字表现材料燃烧性能的特点，所以国外普遍采用，(例如美国的氧指数试验标准为ANST/ASTM D2863-1977)。
该方法不但适用于具有自支撑型材料，而且对薄膜，泡沫塑料等也适用。
（1）试验装置氧指数仪包括燃烧筒，试样夹，流量控制系统及点火器。
燃烧筒为一套插在底座上，内径75-80mm,高450mm的耐热玻璃管，基座内填有直径3-5mm的玻璃珠，填充高度100mm，上放一金属网，用于遮挡燃烧滴落物。
试样夹为金属弹簧片，用于夹住自撑型试件。
对于薄膜材料，应配以140mm×38mm的U型试验夹。
流量控制系统由压力表，稳压阀，调节阀转子流量计及管路组成。
氧指数实验指导书
氧指数实验指导书1.实验目的氧指数(Oxygen Index)又叫临界氧浓度（COC）或极限氧浓度（LOC），它是用来对液体或固体材料可燃性进行评价和分类的一个特性指标。
它适用于评价塑料、橡胶、树脂、织物、木材、绝缘液体等材料的可燃性或阻燃性。
通过本实验使学生了解掌握固体材料氧指数测定的原理和方法，学会使用氧指数测定仪进行固体材料氧指数的测定。
2.实验原理氧指法模拟材料在大气中的着火条件，如大气温度、湿度、气流速度等，让试样在不同浓度的氧和氮的混合气中点火燃烧，测出能维持该试样燃烧所需的最低氧浓度（即氧指数），用混合气中氧含量的体积百分数表示。
3.实验装置采用JF-3型氧指数测定仪，图1为实验装置示意图，该仪器是根据GB/T2406的技术要求生产的。
4.主要仪器材料和试剂4.1JF-3型氧指数测定仪4.1.1燃烧筒：内径75mm、高300mm由耐热玻璃制成，垂直安放在可通过氧、氮混合气流的基座上。
底部用直径3~5mm的玻璃珠充填，充填高度为80~100mm。
在玻璃珠的上方装有金属网，可防止燃烧碎片阻塞气体入口和配气通路。
4.1.2试样夹：能固定在燃烧筒轴心位置上，并能竖直夹住试样；分为自撑材料和试样夹和非自撑材料试样夹两种。
图2为非自撑材料试样夹。
4.1.3流量测量和控制系统：由稳压器、调节阀、转子流量器、气体混合器等组成。
能控制和测量进入燃烧筒的气体流量。
4.1.4氧浓度测试系统：由氧浓度传感器及数字显示仪表组成，可测试、读取通入燃烧筒气体的氧浓度。
4.2气源：氧、氮气钢瓶和压力调节装置。
氧气钢瓶上应有充气标定值，气体压力不低于1MPa。
4.3点火器见图2 。
有一根长金属管，尾端有内径2mm的喷嘴，能伸入燃烧筒内点燃试样。
气瓶内为可燃气体。
点燃后，当喷嘴竖直向下时，火焰长度为16+4mm。
使用时首先将旋钮“1”顺时针关闭，再顺时针拧紧旋钮“2”，之后缓慢打开旋钮“1”同时将喷嘴点燃并按要求调节火焰长度。
保温材料氧指数燃烧测定实验
保温材料氧指数燃烧测定实验
保温材料氧指数燃烧测定实验是一种常见的测试方法，旨在评估材料
燃烧时所需的氧气浓度。
这种测试方法通常用于研究保温材料的防火
性能，其中较高的氧指数意味着材料在火灾事件中更难燃烧。
在氧指数燃烧测定实验中，保温材料样品被放置在一个封闭的测试室中。
室内空气中的氧气浓度随着时间的推移会不断降低，同时，点燃
材料时燃料本身消耗氧气的速度会进一步降低室内的氧气浓度。
当氧
气浓度低于材料燃烧所需氧气浓度的最低限制时，材料燃烧就会停止，这时测试室中的氧气浓度就是材料的氧指数。
氧气浓度降低的速度与
样品的燃烧速度成正比。
因此，较快的燃烧速度通常表示材料具有较
低的氧指数。
有许多因素可以影响材料的氧指数。
例如，材料的化学成分、密度、
成型方法和表面涂层都可以影响它的燃烧性能。
一些常见的高氧指数
保温材料包括玻璃纤维、石棉板、硅酸盐板和石墨。
氧指数测试是一项非常重要的实验，因为它可以帮助人们评估材料在
火灾情况下的安全性能。
例如，在建筑领域中，许多国家都规定建筑
材料必须满足一定的氧指数标准。
尤其是在高层建筑、医院、学校等
场所中使用的保温材料，更应该仔细测试其氧指数是否符合相关的安
全标准。
总之，通过氧指数燃烧测定实验可以直接评估保温材料的防火性能。
这是一项重要的实验，对于建筑、工业和其他领域中使用的各种材料都具有重要意义。
共混阻燃改性PET复合材料之氧指数的测定 在线阅读
34.5
36. 1
38.4
①有机磷和无机阻燃剂产生协同作用 ， 共同改善阻燃性能；
②在有机磷含量一定的情况下 ， 加入无机阻燃剂并单独提高有 机磷含量更具可行性 ， 即多种阻燃剂的协同阻燃作用好于单个阻 燃剂 。
6.实验结果与分析
（ 3） 无机阻燃剂含量一定 ， 阻燃性能与有机磷含量的关系
2％ I-5％OP/PET 36. 1
2 ％ I- 7 .8 ％OP/PET 2％ I- 11 . 3％OP/PET
37.5
40. 1
保持一定的无机阻燃剂含量 ， 改变有机磷含量 ， 虽然同样可以 改善阻燃性能 ， 但效果并不如上组明显 。
6.实验结果与分析
总结：
1 . 同种阻燃剂,添加量在一定的比例范围内, 随着加入量的增加,氧指数值也 呈增加趋势,达到一定程度后上升幅度趋缓；
共混阻燃改性PET复合材料
的制备及其表征之 极限氧指数的测定
主要内容
1 实验目的
2 实验原理
3 实验设备
4 实验样品
5 实验过程
6
实验结果与分析
1. 实验目的
1） 了解氧指数定义及改性PET阻燃原理 2） 了解氧指数测定仪的构造和工作原理 3） 掌握氧指数测定仪的操作方法 4） 评价改性PET的阻燃性能
2.实验原理
1） 氧指数
氧指数： 在规定的试验条件下 ， 试样在氧氮混合气流中 ， 维持平稳燃烧（即进行 有焰燃烧） 所需的最低氧气浓度 ， 以氧所占的体积百分数的数值表示 。
即在该物质引燃后 ， 能保持 燃烧50mm长或燃烧时间 3min时所需要的氧 、氮混合 气体中最低氧的体积百分比 浓度 。作为判断材料在空气 中与火焰接触时燃烧的难易 程度非常有效 。一般认为， OI<27的属易燃材料, 27≤ OI<32的属可燃材料,OI≥32 的属难燃材料 。
材料的氧指数测定实验
实验一材料的氧指数测定实验一.实验目的1.明确氧指数的定义及其用于评价高聚物材料相对燃烧性的原理；2.了解HC-2型氧指数测定仪的结构和工作原理；3.掌握运用HC-2型氧指数测定仪测定常见材料氧指数的基本方法；4.评价常见材料的燃烧性能。
二.实验原理物质燃烧时,需要消耗大量的氧气,不同的可燃物,燃烧时需要消耗的氧气量不同,通过对物质燃烧过程中消耗最低氧气量的测定,计算出物质的氧指数值,可以评价物质的燃烧性能。
所谓氧指数（Oxygen index），是指在规定的试验条件下，试样在氧氮混合气流中，维持平稳燃烧（即进行有焰燃烧）所需的最低氧气浓度，以氧所占的体积百分数的数值表示（即在该物质引燃后，能保持燃烧50mm长或燃烧时间3min时所需要的氧、氮混合气体中最低氧的体积百分比浓度）。
作为判断材料在空气中与火焰接触时燃烧的难易程度非常有效。
一般认为，OI<27的属易燃材料,27≤OI<32的属可燃材料,OI≥32的属难燃材料。
HC-2型氧指数测定仪，就是用来测定物质燃烧过程中所需氧的体积百分比。
该仪器适用于塑料、橡胶、纤维、泡沫塑料及各种固体的燃烧性能的测试，准确性、重复性好，因此普遍被世界各国所采用。
氧指数的测试方法，就是把一定尺寸的试样用试样夹垂直夹持于透明燃烧筒内，其中有按一定比例混合的向上流动的氧氮气流。
点着试样的上端，观察随后的燃烧现象，记录持续燃烧时间或燃烧过的距离，试样的燃烧时间超过3min或火焰前沿超过50mm标线时，就降低氧浓度，试样的燃烧时间不足3min或火焰前沿不到标线时，就增加氧浓度，如此反复操作，从上下两侧逐渐接近规定值，至两者的浓度差小于0.5％。
氧指数法是在实验室条件下评价材料燃烧性能的一种方法，它可以对窗帘幕布、木材等许多新型装饰材料的燃烧性能作出准确、快捷的检测评价。
需要说明的是氧指数法并不是唯一的判定条件和检测方法，但它的应用非常广泛，已成为评价燃烧性能级别的一种有效方法。
实验报告 材料的氧指数
4.通气并调节流量：开启氧、氮气钢瓶阀门，调节减压阀压力为0.2～0.3MPa（由教员完成），然后开启氮气和氧气管道阀门(在仪器后面标注有红线的管路为氧气，另一路则为氮气,应注意：先开氮气，后开氧气，且阀门不宜开得过大),然后调节稳压阀，仪器压力表指示压力为0.1±0.01MPa，并保持该压力（禁止使用过高气压）。调节流量调节阀，通过转子流量计读取数据（应读取浮子上沿所对应的刻度），得到稳定流速的氧、氮气流。检查仪器压力表指针是否在0.1Mpa，否则应调节到规定压力，O2+N2压力表不大于0.03Mpa或不显示压力为正常，若不正常，应检查燃烧柱内是否有结炭、气路堵塞现象；若有此现象应及时排除使其恢复到符合要求为止。应注意：在调节氧气、氮气浓度后，必须用调节好流量的氧氮混合气流冲洗燃烧筒至少30s（排出燃烧筒内的空气）。
2.HC-2型氧指数测定仪适用于哪些材料性能的测定？如何提高实验数据的测试精度？
答：HC-2型氧指数测定仪适用于塑料、橡胶、纤维、泡沫塑料及各种固体的燃烧性能的测试。提高实验测试精度的方法：试样制作得精细、准确、表面平滑、光滑，也可以将氧、氮气流量调节得当，使压力表处于正常位置；做实验时注意力集中，认真及时做好记录。
7.在上述测试范围内，缩小步长，从低到高，氧浓度每升高0.4%重复一次以上测试，观察现象，并记录。
8.根据上述测试结果确定氧指数OI。
六、实验数据记录和处理
实验数据记录如下：
材料
回装绳
地板革
实验次数
1
2
3
4
1
2
材料氧指数实验
6、确定临界氧气浓度的大致范围：点燃试样后，立即开始计时，观察试样的燃烧长度和燃烧行为。若燃烧终止，但在1秒内又自发再燃，则继续观察和计时。如果试样的燃烧时间超过3分钟，或燃烧长度超过50毫米，说嘛氧气浓度太高，必须降低。此时记录实验现象为“X”，如果试样燃烧在3分钟或者50毫米之前熄灭，说明浓度太低，需提高浓度，此时记录实验现象为“O”。
九、实验小结
通过实验，了解到不同的材料氧指数不同。知道了PVC地板革材料氧指数为23.5%，包装带材料氧指数为19.5%；两者均为可燃材料；包装带材料更易燃烧，对物质的储存与应用都很有作用。能够更好地控制储存条件，使易燃材料更安全。
通过实验我们巩固了物质燃烧的条件，三要素缺一不可；了解物质的氧指数，对于防火安全来讲是非常有意义的
通过本次实验，我们积累了一定材料燃烧研究的经验，更好地指导以后的学习研究。
7、根据上述测试结果确定氧指数OI。
六、实验数据记录与处理
1、实验数据记录
表一：PVC地板革材料
实验次数
1
2
3
4
5
6
7
8
9
10
氧浓度%
21
22
22.5
23
23.5
24
24.5
25
25.5
26
氮浓度%
79
78
77.5
77
76.5
76
75.5
75
氧指数的测定【范本模板】
氧指数的测定一、实验目的1、了解JF—3型氧指数测定仪的结构和工作原理。
2、明确氧指数的定义及其用于评价材料相对燃烧性的原理。
3、掌握运用JF—3型氧指数测定仪测定常见材料氧指数的基本方法。
二、实验原理氧指数法模拟材料在大气中的着火条件，如大气湿度、温度、气流速度等,让试样在不同浓度的氧气和氮气的混合气体中点燃燃烧，测出能维持试样燃烧50mm或者燃烧时间为180s时所需的最低氧浓度（亦称氧指数)。
三、实验仪器1、JF—3型氧指数测定仪燃烧筒、试样夹、玻璃罩、流量测量和控制系统、氧传感器、氧浓度测试系统2、气源纯度为≥99.99％的氧气、纯度为≥99.99％的氮气3、点火器点火器内芯为中空铜芯，可长期火焰朝下点燃使用，但不可以自动打火,需用打火机引燃。
点火器内气体用完后，可在商店购买成品气体.4、秒表、排烟装置四、实验准备1、仪器的安装（1）把仪器放入通风橱内或者工作平台上。
(2）把配置的橡胶管一端分别插入仪器背面O2、N2接口，另一端对应插入O2、N2钢瓶接口；尼纶管（白色管子）一端接燃烧柱底座，另一端接背面O2+N2接口.(3) 取出燃烧筒内金属网，放入配给的玻璃珠，再放入金属网、试样夹，套上玻璃燃烧筒。
2、仪器的校正（1) 校正满度：接通仪器电源，开启已知氧浓度值（该实验所用氧气的浓度为≥99.99％）的氧气瓶总阀并调节减压阀，使压力值为0。
2-0.25MPa；顺时针调节仪器面板右下角“稳压"阀，使仪器压力表指示值大约在0.1-0。
15MPa 之间，逆时针调节右边压力表上方的“流量"旋钮，使流量计指示值为10L±0。
5L/min，此时仪器数显表显示的数值应符合已知氧浓度值,否则应调节“满度”，使数显值与钢瓶中的氧气浓度一致。
(2）“满度”校准完毕后,将氧气流量全部关闭，氮气流量全部打开到10L,此时如果数显表数字能在1。
0以下，说明仪器是准确的，然后就可以做实验了；如果数值在1。
九、高分子材料氧指数测定
九、高分子材料氧指数测定9.1 实验目的（1）了解高分子材料氧指数测定的基本原理；（2）掌握高分子材料材料氧指数测定的方法。
9.2 实验原理氧指数指在规定实验条件下维持垂直小试样燃烧的最低的与氮混合的氧气浓度，用LOI表示。
本实验将高分子材料试样置于专用燃烧室中，通过气体测量和控制装置，测定进入燃烧室内维持高分子材料试样燃烧的氧气和氮气的体积流量，计算出混合气体中最低的氧气浓度。
9.3 原材料试样（1）试样的尺寸和制备根据材料相应的标准和制备试样的ISO方法所规定的程序，模塑或切割出符合表9-1所列最宜试样型式规定尺寸的试样。
表9-1 试样尺寸及燃烧方式试样表面清洁和无有影响燃烧行为的缺陷，例如模塑周边溢料或机加工毛刺。
要注意试样与样品材料中某种不均匀性有关的位置和方位。
所取样品应至少能制备15根试样。
本次实验试样是采用热塑性塑料模压成型实验方法中制备的厚度为（3±0.5）mm的PVC板材，经机械加工而成。
（2）试样的标线为了检测试样烧过的距离，可根据试样的形式和所用的点火程序，在一个水平上或多个水平上画上横向标线。
自撑高分子材料试样最好至少在相邻的两面都画上标线。
试样型号及尺寸见表9-1。
9.4 设备（1）氧指数测定仪其工作原理示意图见图9-1图9-1 氧指数测定仪示意图（2）实验燃烧筒是一根耐热玻璃管。
垂直固定于可通人含氧混合气体的基座上。
推荐的燃烧筒为最低高度450mm，最小直径75mm的圆管。
其顶部出口必须按需要用一个有足够小出口的顶盖来限流，以便燃烧筒内30mm/s的气体能产生流速至少90mm/s的排出速度。
如果证明能得到相同的结果，也可使用其他尺寸的有或没有限流出口的燃烧筒。
燃烧筒的底部或支持燃烧筒的基座上，须安装使进入燃烧筒的混合气体分布均匀的装置。
推荐的装置是一层厚80～100mm直径3～5mm的玻璃珠。
如果实验证明能得到相同的结果，亦可使用其他的装置，例如经向集流腔。
塑料用氧指数法测定燃烧行为
塑料用氧指数法测定燃烧行为概述•燃烧行为是塑料材料的重要性能之一，对于塑料在实际应用中的安全性和可靠性有着重要影响。
•氧指数是一种评价材料抗燃性能的指标，表示材料在氧气中的最低浓度下能够产生可维持燃烧的火焰。
•塑料用氧指数法是一种常见的测定燃烧行为的方法，通过测量材料在特定条件下的氧指数来评估其燃烧性能。
用氧指数法的原理和方法1.原理：–塑料用氧指数法的基本原理是将塑料试样置于一个垂直通道中，通过控制通道中的氧气浓度，观察材料的燃烧性能。
–首先，在通道中建立一个预定的氧分压梯度，其中试样的上端暴露在高氧含量的环境中，而下端暴露在低氧含量的环境中。
–接下来，通过点燃试样的上端，观察试样的燃烧情况，记录试样燃烧自持时间。
–根据自持时间和通道中氧气浓度的关系，可以计算出试样的氧指数，进而评估其燃烧性能。
2.方法：–准备试样：根据国际标准或相关规范，制备符合要求的试样。
试样的尺寸和形状应符合标准规定。
–设置实验条件：根据要求设置通道的氧气浓度梯度、通道尺寸、点火源等实验条件。
–进行实验：将试样安置于通道中，点燃试样的上端，并观察燃烧情况。
–记录数据：记录试样的燃烧时间和通道中的氧气浓度，以及其他实验相关的数据。
–计算结果：根据实验数据，计算试样的氧指数，并进行数据分析和结果评估。
影响塑料燃烧行为的因素1.塑料的成分：塑料的组成和配方会直接影响其燃烧性能。
不同的塑料树脂、添加剂和填充材料会对燃烧行为产生不同的影响。
2.塑料的结构：塑料的分子结构和链长也会对燃烧性能产生影响。
分支度、交联度和聚合度等参数会影响塑料的燃烧速度和热解过程。
3.材料的物理性质：塑料的密度、熔点、热稳定性等物理性质也会对燃烧行为产生一定影响。
例如，熔点较低的塑料更容易燃烧。
塑料的燃烧行为分类1.可自燃型：这类塑料在没有明显点火源的情况下能够自行燃烧。
其氧指数较低，燃烧性能较差。
2.易燃型：这类塑料在有明显点火源的情况下能够燃烧，但燃烧可能不能维持。
氧指数实验指导书
氧指数实验指导书1.实验目的氧指数(Oxygen Index)又叫临界氧浓度（COC）或极限氧浓度（LOC），它是用来对液体或固体材料可燃性进行评价和分类的一个特性指标。
它适用于评价塑料、橡胶、树脂、织物、木材、绝缘液体等材料的可燃性或阻燃性。
通过本实验使学生了解掌握固体材料氧指数测定的原理和方法，学会使用氧指数测定仪进行固体材料氧指数的测定。
2.实验原理氧指法模拟材料在大气中的着火条件，如大气温度、湿度、气流速度等，让试样在不同浓度的氧和氮的混合气中点火燃烧，测出能维持该试样燃烧所需的最低氧浓度（即氧指数），用混合气中氧含量的体积百分数表示。
3.实验装置采用JF-3型氧指数测定仪，图1为实验装置示意图，该仪器是根据GB/T2406的技术要求生产的。
4.主要仪器材料和试剂4.1JF-3型氧指数测定仪4.1.1燃烧筒：内径75mm、高300mm由耐热玻璃制成，垂直安放在可通过氧、氮混合气流的基座上。
底部用直径3~5mm的玻璃珠充填，充填高度为80~100mm。
在玻璃珠的上方装有金属网，可防止燃烧碎片阻塞气体入口和配气通路。
4.1.2试样夹：能固定在燃烧筒轴心位置上，并能竖直夹住试样；分为自撑材料和试样夹和非自撑材料试样夹两种。
图2为非自撑材料试样夹。
4.1.3流量测量和控制系统：由稳压器、调节阀、转子流量器、气体混合器等组成。
能控制和测量进入燃烧筒的气体流量。
4.1.4氧浓度测试系统：由氧浓度传感器及数字显示仪表组成，可测试、读取通入燃烧筒气体的氧浓度。
4.2气源：氧、氮气钢瓶和压力调节装置。
氧气钢瓶上应有充气标定值，气体压力不低于1MPa。
4.3点火器见图2 。
有一根长金属管，尾端有内径2mm的喷嘴，能伸入燃烧筒内点燃试样。
气瓶内为可燃气体。
点燃后，当喷嘴竖直向下时，火焰长度为16+4mm。
使用时首先将旋钮“1”顺时针关闭，再顺时针拧紧旋钮“2”，之后缓慢打开旋钮“1”同时将喷嘴点燃并按要求调节火焰长度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合设计性实验
（设计书）
实 验名称材料氧指数测定实验
实 验班 级安全工程1001
实 验 人 员李东升
电话
日期2013年5月19日
一、简表
实验名称
材料氧指数测定实验
实 验 组 成 员
序 号
姓名
联 系 电 话
实 验中 的分工
签名
1
李子良
2
李东升
3
李江涛
4
李国源
626182
实验摘要
本次试验是测定塑料制品的氧指数，试验要求使用M606B型氧指数测定仪器，在氧氮.
点燃试样：用点火器从试样的顶部中间点燃（点火器火焰长度为1-2cm），勿使火焰碰到试样的棱边和侧表面。在确认试样顶端全部着火后，立即移去点火器，开始计时或观察试样烧掉的长度。点燃试样时，火焰作用的时间最长为30s，若在30s内不能点燃，则应增大氧浓度，继续点燃，直至30s内点燃为止。
确定临界氧浓度的大致范围：点燃试样后，立即开始记时，观察试样的燃烧长度及燃烧行为。若燃烧终止，但在1s内又自发再燃，则继续观察和记时。如果试样的燃烧时间超过3min，或燃烧长度超过50mm（满足其中之一），说明氧的浓度太高，必须降低，此时记录实验现象记“×”，如试样燃烧在3min和50mm之前熄灭，说明氧的浓度太低，需提高氧浓度，此时记录实验现象记“Ο”。如此在氧的体积百分浓度的整数位上寻找这样相邻的四个点，要求这四个点处的燃烧现象为“ΟΟ××”。例如若氧浓度为26%时，烧过50mm的刻度线，则氧过量，记为“×”，下一步调低氧浓度，在25%做第二次，判断是否为氧过量，直到找到相邻的四个点为氧不足、氧不足、氧过量、氧过量，此范围即为所确定的临界氧浓度的大致范围。
塑料燃烧性能试验方法 氧指数法GB/T 2406-1993
塑料 用氧指数法测定燃烧行为GB/T 2406.1-2008
塑料 用氧指数法测定燃烧行为GB/T2406.2-2009
参考文献
浅谈用氧指数法测试塑料燃烧性 广西轻工业2010年第6期
几种物质燃烧性能试验方法——氧指数法 《消防技术与产品信息》 2010年10期
3、试样：将试样夹在夹具上，垂直地安装在燃烧筒的中心位置上（注意要划50mm标线），保证试样顶端低于燃烧筒顶端至少100mm，罩上燃烧筒（注意燃烧筒要轻拿轻放）。
4、并调节流量：开启氧、氮气钢瓶阀门，调节减压阀压力为0.2～0.3MPa（由教员完成），然后开启氮气和氧气管道阀门(在仪器后面标注有红线的管路为氧气，另一路则为氮气,应注意：先开氮气，后开氧气，且阀门不宜开得过大),然后调节稳压阀，仪器压力表指示压力为0.1±0.01MPa，并保持该压力（禁止使用过高气压）。调节流量调节阀，通过转子流量计读取数据（应读取浮子上沿所对应的刻度），得到稳定流速的氧、氮气流。检查仪器压力表指针是否在0.1Mpa，否则应调节到规定压力，O2+N2压力表不大于0.03Mpa或不显示压力为正常，若不正常，应检查燃烧柱内是否有结炭、气路堵塞现象；若有此现象应及时排除使其恢复到符合要求为止。应注意：在调节氧气、氮气浓度后，必须用调节好流量的氧氮混合气流冲洗燃烧筒至少30s（排出燃烧筒内的空气）。
M606氧指数测定仪使用说明
三、实验方案
1、本实验的具体内容（包括实验难点、拟解决的关键问题、预期目标及主要技术指标）
（1）本次测定实验的难点在于：
1、始时的氧浓度，应该查阅相关资料，尽量准确的确定初始时氧浓度，以便确定氧气、氮气流量。
2、并调节流量。要注意检查压力仪表指针是否在规定压力值上，氧气、氮气压力不应大于0.03Mpa。同时要注意控制氧气、氮气气流的稳定。
2.数据处理
根据上述实验数据计算试样的氧指数值OI，即取氧不足的最大氧浓度值和氧过量的最小氧浓度值两组数据计算平均值。
实验做成熟可靠，同时仪器也在不断的改进，方案可行。
五、预期结果及分析
1.实验数据记录
实 验 次 数
1
2
3
4
5
6
7
8
9
10
氧 浓 度，%
氮 浓 度，%
燃烧时间（s）
燃烧长度（mm）
燃 烧 结 果
说明：第二、三行记录的分别是氧气和氮气的体积百分比浓度（需将流量计读出的流量计算为体积百分比浓度后再填入）。第四、五行记录的燃烧长度和时间分别为：若氧过量（即烧过50mm的标线），则记录烧到50mm所用的时间；若氧不足，则记录实际熄灭的时间和实际烧掉的长度。第六行的结果即判断氧是否过量，氧过量记“×”，氧不足记“Ο”。
3、燃试样的时候，应密切注意烧掉的长度或燃烧的时间，避免出现因注意力不集中而导致的实验误差。
4、氧浓度的范围尽量判定准确。
（2）预期Байду номын сангаас标
1、氧指数测定的基本方法和目的。
2、M606B氧指数测定仪器的测定原理与基本构造。
3、塑料（按实验室给定材料）的氧指数。
4、给定材料的燃烧性能。
（3）主要技术指标
氧指数仪，燃烧筒为一耐热玻璃管，高450mm，内径75～80mm，筒的下端插在基座上，基座内填充直径为3～5mm的玻璃珠，填充高度100mm，玻璃珠上放置一金属网，用于遮挡燃烧滴落物。试样夹为金属样夹，对于薄膜、纺织材料，应使用140 mm×38mm的U型试样夹。流量控制系统由压力表、稳压阀、调节阀、转子流量计及管路组成。流量计最小刻度为0.1l/min。点火器是一内径为1～3mm的喷嘴，火焰长度可调，试验时火焰长度为10mm。
（3）氧指数测定的应用
氧指数测定主要用于评定物质的燃烧性能，可以让人们加深对某材料的认识，对于安全工作、防火防爆具有重要的意义。
（4）氧指数测定的发展趋势、
国家对于氧指数测定法的作于给予了充分的肯定，近年来更是连续发布了多项相关国家标准用以完善并发展该方法在工业生产中的应用。随着未来各种新材料，新工艺的面世，氧指数测定法用以评价物质燃烧性能的方法必将得到更加快速与全面的发展。以下为相关国家标准。
2、实验方法与路线（采取的方法、步骤、技术路线）
（1）方法
把一定尺寸的试样用试样夹垂直夹持于透明燃烧筒内，其中有按一定比例混合的向上流动的氧氮气流。点着试样的上端，观察随后的燃烧现象，记录持续燃烧时间或燃烧过的距离，试样的燃烧时间超过3min或火焰前沿超过50mm标线时，就降低氧浓度，试样的燃烧时间不足3min或火焰前沿不到标线时，就增加氧浓度，如此反复操作，从上下两侧逐渐接近规定值，至两者的浓度差小于0.5％。
在上述测试范围内，缩小步长，从低到高，氧浓度每升高0.4%重复一次以上测试，观察现象，并记录。
根据上述测试结果确定氧指数OI。
四、可行性论证
本次试验是测定塑料制品的氧指数，试验要求使用M606B型氧指数测定仪器，在氧氮.
混合气流中测定样品稳定燃烧时的所需要的最低氧浓度，并利用此数据判定材料燃烧的难易程度。最终用于了解该物质的燃烧性能的一项试验。
混合气流中测定样品稳定燃烧时的所需要的最低氧浓度，并利用此数据判定材料燃烧的难易程度。最终用于了解该物质的燃烧性能的一项试验。氧指数高表示材料不易燃烧，氧指数低表示材料容易燃烧，一般认为氧指数＜22属于易燃材料，氧指数在22---27之间属可燃材料，氧指数＞27属难燃材料。
二、实验设计依据
1、本实验的目的、意义、应用及发展趋势（附主要参考文献目录或出处）
（1）实验目的
1.明确氧指数的定义及其用于评价材料相对燃烧性的原理；
2.了解M606B型氧指数测定仪的结构和工作原理；
3.掌握运用M606B型氧指数测定仪测定常见材料氧指数的基本方法；
4.评价常见材料的燃烧性能。
（2）实验原理
所谓氧指数（Oxygenindex），是指在规定的试验条件下，试样在氧氮混合气流中，维持平稳燃烧（即进行有焰燃烧）所需的最低氧气浓度，以氧所占的体积百分数的数值表示（即在该物质引燃后，能保持燃烧50mm长或燃烧时间3min时所需要的氧、氮混合气体中最低氧的体积百分比浓度）。作为判断材料在空气中与火焰接触时燃烧的难易程度非常有效。一般认为，OI<27的属易燃材料,27≤OI<32的属可燃材料,OI≥32的属难燃材料。HC-2型氧指数测定仪，就是用来测定物质燃烧过程中所需氧的体积百分比。该仪器适用于塑料、橡胶、纤维、泡沫塑料及各种固体的燃烧性能的测试，准确性、重复性好，因此普遍被世界各国所采用。
（2）实验步骤
1、气路，确定各部分连接无误，无漏气现象。
2、定实验开始时的氧浓度：根据经验或试样在空气中点燃的情况，估计开始实验时的氧浓度。如试样在空气中迅速燃烧，则开始实验时的氧浓度为18%左右；如在空气中缓慢燃烧或时断时续，则为21%左右；在空气中离开点火源即马上熄灭，则至少为25%。根据经验，确定该地板革氧指数测定实验初始氧浓度为26%。氧浓度确定后，在混合气体的总流量为10l/min的条件下，便可确定氧气、氮气的流量。例如，若氧浓度为26%，则氧气、氮气的流量分别为2.5l/min和7.5l/min。
