50个单片机晶振问题及解决方法小结
晶振问题解决
晶振在使用中的问题
一种观点为“负载电容”之说：
晶振的标称值在测试时有一个“负载电容”的条件，在工作时满足这个条件，振荡频率才与标称值一致。
一般来讲，有低负载电容(串联谐振晶体)，常用的有JA18A、JA18E、JA24A、B0002CE;高负载电容(并联谐振晶体)，常用的有JA18B、KSS6CT、B0031CE。
在电路上的特征为：晶振串一只电容跨接在IC两只脚上的，则为串联谐振型;一只脚接IC，一只脚接地的，则为并联型。
如确实没有原型号，需要代用的可采取串联谐振型电路上的电容再并一个电容，并联谐振电路上串一只电容的措施。
例如：4.433MHz晶振,并一只3300PF电容或串一只70P的微调电容。
另一种说法是“损耗值”与“激励电平”之说.
其实，上述原因都可以作为选择晶振的条件作为考虑。
晶振经常遇到的问题及处理方法及特别注意事项详解
晶振经常遇到的问题及处理方法及特别注意事项详解单片机中如果没有了晶振会怎么样？在昨天的《当单片机没了晶振......》一文中，小编着重讲解的是石英晶振在单片机中的重要性，然而，作为一种精密的频率元件，单片机中的晶振却很容易出现问题，轻微的碰撞都可能导致晶振损坏，因此，遇到单片机晶振不起振是很常见的一种现象。
小编的几个做单片机的客户也就这方面问题咨询过，今天小编就单片机晶振经常遇到的问题及处理方法为大家做一个简单的介绍。
晶振不起振的原因分析首先，我们分析引起单片机晶振不起振的原因有哪些。
1PCB布线错误，现在的PCB不再是单一功能电路（数字或模拟电路），而是由数字电路和模拟电路混合组成的。
因此，PCB布线的时候可能出现问题导致晶振不起振；2单片机或晶振的质量问题；3负载二极管或匹配电容与晶振不匹配或者电容质量有问题；4PCB板受潮，导致阻抗失配而不能起振；5晶振电路的走线过长或两脚之间有走线导致晶振不起振，通常我们在PCB布线时晶振电路的走线应尽量短且尽可能靠近振荡器，严禁在晶振两脚间走线；6晶振受外围电路的影响而不起振。
1晶振的选型，选择合适的晶振对单片机来说非常重要，我们在选择晶振的时候至少必须考虑谐振频点、负载电容、激励功率、温度特性长期稳定性等参数。
合适的晶振才能确保单片机能够正常工作。
2电容引起的晶振不稳定，晶振电路中的电容C1和C2两个电容对晶振的稳定性有很大影响，每一种晶振都有各自的特性，所以我们必须按晶振生产商所提供的数值选择外部元器件。
通常在许可范围内，C1，C2值越低越好，C值偏大虽有利于振荡器的稳定，但将会增加起振时间。
一般情况下我们使得C2值大于C1值，这样可使得上电时加快晶振起振。
3单片机晶振被过分驱动引起的问题，晶振被过分驱动会渐渐损耗晶振的接触电镀从而引起晶振频率的上升。
我们可用一台示波器来检测，OSC，输出脚，如果检测一非常清晰的。
晶振应用中之常见问题及解决方法
众所周知，在电子行业有这样一个形象的比喻：如果把MCU比作电路的“大脑”，那么晶振毫无疑问就是“心脏”了。
同样，电路对“晶体晶振”（以下均简称：“晶振”）的要求也如一个人对心脏的要求一样，最需要的就是稳定可靠。
晶振在电路中的作用就是为系统提供基本的频率信号，如果晶振不工作，MCU就会停止导致整个电路都不能工作。
然而很多工程师对晶振缺乏足够的重视和了解，而一旦出了问题却又表现的束手无策，缺乏解决问题的思路和办法。
晶振不起振问题归纳1、物料参数选型错误导致晶振不起振例如：某MCU需要匹配6PF的，结果选用的，导致不起振。
解决办法：更换符合要求的规格型号。
必要时请与MCU原厂或者我们确认。
2、内部水晶片破裂或损坏导致不起振运输过程中损坏、或者使用过程中跌落、撞击等因素造成晶振内部水晶片损坏，从而导致晶振不起振。
解决办法：更换好的晶振。
平时需要注意的是：运输过程中要用泡沫包厚一些，避免中途损坏;制程过程中避免跌落、重压、撞击等，一旦有以上情况发生禁止再使用。
3、振荡电路不匹配导致晶振不起振影响振荡电路的三个指标：频率误差、负性阻抗、激励电平。
*频率误差太大，导致实际频率偏移标称频率从而引起晶振不起振。
解决办法：选择合适的PPM值的产品。
负性阻抗过大太小都会导致晶振不起振。
解决办法：负性阻抗过大，可以将晶振外接电容Cd和Cg的值调大来降低负性阻抗;负性阻抗太小，则可以将晶振外接电容Cd和Cg的值调小来增大负性阻抗。
一般而言，负性阻抗值应满足不少于晶振标称最大阻抗3-5倍。
激励电平过大或者过小也将会导致晶振不起振解决办法：通过调整电路中的Rd的大小来调节振荡电路对晶振输出的激励电平。
一般而言，激励电平越小越好，处理功耗低之外，还跟振荡电路的稳定性和晶振的使用寿命有关。
4、晶振内部水晶片上附有杂质或者尘埃等也会导致晶振不起振晶振的制程之一是水晶片镀电极，即在水晶片上镀上一次层金或者银电极，这要求在万级无尘车间作业完成。

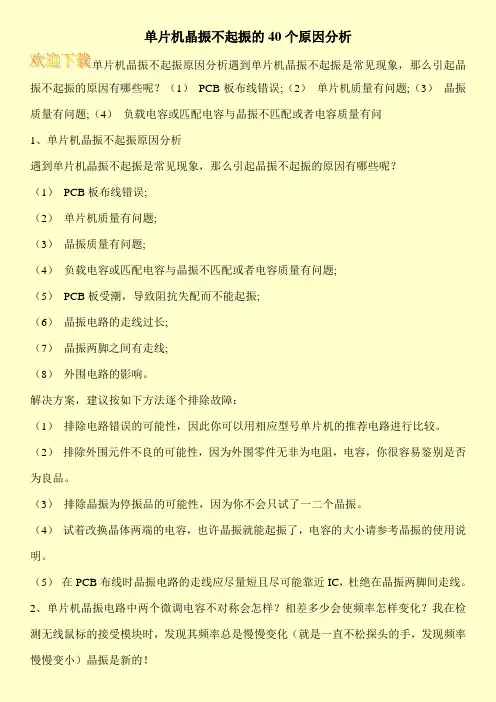

单片机晶振不起振的40个原因分析
单片机晶振不起振的40个原因分析
单片机晶振不起振原因分析遇到单片机晶振不起振是常见现象，那么引起晶振不起振的原因有哪些呢？（1）PCB板布线错误;（2）单片机质量有问题;（3）晶振质量有问题;（4）负载电容或匹配电容与晶振不匹配或者电容质量有问
1、单片机晶振不起振原因分析
遇到单片机晶振不起振是常见现象，那么引起晶振不起振的原因有哪些呢？
（1）PCB板布线错误;
（2）单片机质量有问题;
（3）晶振质量有问题;
（4）负载电容或匹配电容与晶振不匹配或者电容质量有问题;
（5）PCB板受潮，导致阻抗失配而不能起振;
（6）晶振电路的走线过长;
（7）晶振两脚之间有走线;
（8）外围电路的影响。
解决方案，建议按如下方法逐个排除故障：
（1）排除电路错误的可能性，因此你可以用相应型号单片机的推荐电路进行比较。
（2）排除外围元件不良的可能性，因为外围零件无非为电阻，电容，你很容易鉴别是否为良品。
（3）排除晶振为停振品的可能性，因为你不会只试了一二个晶振。
（4）试着改换晶体两端的电容，也许晶振就能起振了，电容的大小请参考晶振的使用说明。
（5）在PCB布线时晶振电路的走线应尽量短且尽可能靠近IC，杜绝在晶振两脚间走线。
2、单片机晶振电路中两个微调电容不对称会怎样？相差多少会使频率怎样变化？我在检测无线鼠标的接受模块时，发现其频率总是慢慢变化（就是一直不松探头的手，发现频率慢慢变小）晶振是新的！。
单片机实验遇到的问题和解决方法
单片机实验遇到的问题和解决方法一、前言单片机是电子工程中常用的控制器件，广泛应用于各种电子设备中。
在学习和实践单片机过程中，可能会遇到各种问题。
本文将介绍几种常见的单片机实验问题及其解决方法。
二、硬件问题1. 单片机无法正常工作若单片机无法正常工作，需要检查以下硬件方面：（1）电源是否正常：检查电源是否接好，电压是否符合要求。
（2）晶振是否正常：检查晶振是否接好，频率是否符合要求。
（3）连接线路是否正确：检查连接线路是否正确接入单片机和外部器件。
2. 单片机烧毁若单片机烧毁，需要检查以下硬件方面：（1）电源是否过压或过流：使用稳压电源并设置恰当的电流保护。
（2）晶振频率是否过高：选用合适的晶振并设置合理的频率范围。
（3）使用过程中注意静电防护：穿着防静电服进行操作或使用防静电手套等防护装备。
三、软件问题1. 编译错误编译错误通常是由于程序语法错误或库文件引用错误等原因导致的。
解决方法如下：（1）仔细检查程序语法是否正确：检查程序中是否有拼写错误、语法错误等。
（2）检查库文件引用是否正确：确定所使用的库文件是否与程序匹配，且路径设置正确。
2. 程序无法下载若程序无法下载到单片机中，需要检查以下软件方面：（1）编译器设置是否正确：确保编译器设置正确，并选择合适的单片机型号。
（2）连接方式是否正确：检查连接线路和下载方式是否正确。
（3）单片机芯片保护位是否被置位：将单片机芯片保护位清零后再进行下载操作。
3. 程序运行不正常若程序运行不正常，需要检查以下软件方面：（1）变量初始化问题：确保变量被初始化为合理的值。
（2）程序逻辑问题：仔细分析程序逻辑，寻找可能存在的问题。
（3）硬件连接问题：检查硬件连接和外设驱动程序是否正确。
四、总结以上是一些常见的单片机实验问题及其解决方法。
在实践过程中，还需注意防静电、按照规范操作等细节问题。
希望本文能够对读者在学习和实践单片机过程中有所帮助。

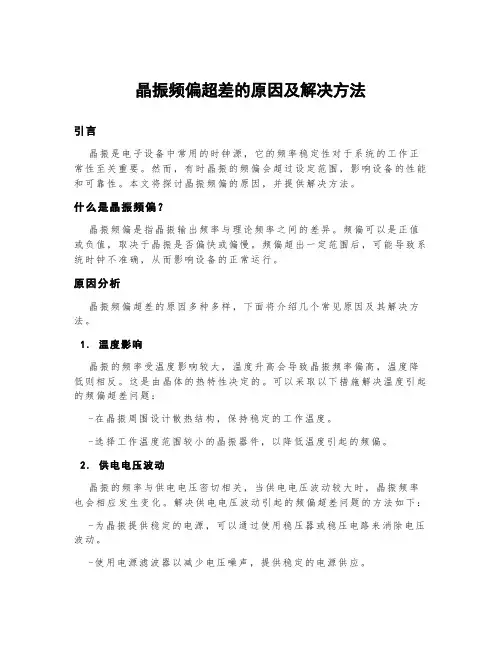

晶振频偏超差的原因及解决方法
晶振频偏超差的原因及解决方法引言晶振是电子设备中常用的时钟源，它的频率稳定性对于系统的工作正常性至关重要。
然而，有时晶振的频偏会超过设定范围，影响设备的性能和可靠性。
本文将探讨晶振频偏的原因，并提供解决方法。
什么是晶振频偏？晶振频偏是指晶振输出频率与理论频率之间的差异。
频偏可以是正值或负值，取决于晶振是否偏快或偏慢。
频偏超出一定范围后，可能导致系统时钟不准确，从而影响设备的正常运行。
原因分析晶振频偏超差的原因多种多样，下面将介绍几个常见原因及其解决方法。
1.温度影响晶振的频率受温度影响较大，温度升高会导致晶振频率偏高，温度降低则相反。
这是由晶体的热特性决定的。
可以采取以下措施解决温度引起的频偏超差问题：-在晶振周围设计散热结构，保持稳定的工作温度。
-选择工作温度范围较小的晶振器件，以降低温度引起的频偏。
2.供电电压波动晶振的频率与供电电压密切相关，当供电电压波动较大时，晶振频率也会相应发生变化。
解决供电电压波动引起的频偏超差问题的方法如下：-为晶振提供稳定的电源，可以通过使用稳压器或稳压电路来消除电压波动。
-使用电源滤波器以减少电压噪声，提供稳定的电源供应。
3.外界干扰晶振的频率还会受到外界干扰的影响，如电磁干扰、机械振动等。
这些干扰会改变晶振的振动模式，导致频率发生偏差。
为解决外界干扰引起的频偏超差问题，可以考虑以下方法：-在设计中增加防护罩或盖板，以隔离晶振器件免受外界干扰。
-放置振动隔离材料或低振动环境下使用晶振。
4.零件老化随着时间的推移，晶振内的材料和结构可能发生老化，导致频率发生变化。
对于长期运行的设备，晶振老化是频偏超差的常见原因。
解决晶振老化引起的频偏超差问题可以考虑以下措施：-定期更换晶振，特别是在需要高精度时钟的应用中。
-使用优质的晶振器件，其耐用性和稳定性更好。
结论晶振频偏超差可能由多种原因导致，如温度、供电电压、外界干扰和零件老化等。
了解这些原因，并采取相应的解决方法，可以有效地改善晶振的频偏问题，确保设备的可靠性和性能。
50个单片机晶振问题及解决方法小结
50个单片机晶振问题及解决方法小结1、遇到单片机晶振不起振是常见现象，那么引起晶振不起振的原因有哪些呢？解决方案，建议按如下方法逐个排除故障：2、单片机晶振电路中两个微调电容不对称会怎样？相差多少会使频率怎样变化？我在检测无线鼠标的接受模块时，发现其频率总是慢慢变化（就是一直不松探头的手,发现频率慢慢变小）晶振是新的！3、51单片机5、单片机晶振与速度的疑问，执行一条指令的周期不是由晶振决定的吗。
那么比如51单片机和6、单片机的运行速度和晶振大小的关系，若单片机的最高工作频率是40M,晶振是否可以选择24M或更高，但不超过40M，这样单片机的运行速度是否大增？长期在此工作频率下对单片机是否有不良影响？单片机对晶振的选择的原则是怎样的？谢谢！7、请问：有什么方法可以确定某一款单片机在某一大小的晶振下是否能正常工作？8、4个AT89C51单片机能否用一个12M的晶振使其都正常工作？一个采用内部时钟方式,其余三个用外部方式...那我四个都用内部方式可以不(将4个单片机都并联在一个晶振上)?9、AT89C51单片机4兆的晶振能不能启动？10、89c51单片机的复位电路中常采用12MHZ的晶振，实际上市场上稍小于12MHZ，为什么呢？急求21、单片机晶振上电不起振，但是手碰一下晶振就起振了，为什么？22、怎么判断单片机晶振是否起振呀？急急！！23、怎样判断单片机外部晶振有没有起振？我的STC89C52单片机本来是好好的后来不行了，我换了个晶振就好了。
但是过了几个小时后又不行了，是怎么回事。
还有就是怎样判断晶振是否起振？25、MSP430单片机8MHz的晶振，计数器TAR增加一次需要多少时间？26、如果MSP430单片机不初始化晶振，那么单片机用什么作为时钟？DCO的频率大概是多少呢？27、没有程序的空白单片机，外部晶振能起振么？28、29、为什么at89c52 P1.0输出2.5v电压，单片机好像未工作，晶振波形是不规则的正弦波可不可以？30、单片机测试晶振电压时会对工作状态有影响吗？31、制作max232下载单片机，工作电压都正常，要外加晶振嘛？c32、静态工作点对晶振振荡有什么影响？33、我用的是外置4M晶振加两个30pf瓷片电容，用示波器测频率正常，但峰峰值有的板子是6V左右，有的是3V左右，板子功能正常但我怕电压低的不稳定，不知道晶振测试有没有依据可查或相关资料，多谢大家啦！！！。
51单片机晶振的问题总结
51单片机晶振的问题总结晶振是什么？全称是石英晶体振荡器，是一种高精度和高稳定度的振荡器。
通过一定的外接电路来，可以生成频率和峰值稳定的正弦波。
而单片机在运行的时候，需要一个脉冲信号，做为自己执行指令的触发信号，可以简单的想象为：单片机收到一个脉冲，就执行一次或多次指令。
在初学51单片机的时候，总是伴随很多有关与晶振的问题，其实晶振就是如同人的心脏，是血液的是脉搏，把单片机的晶振问题搞明白了，51单片机的其他问题迎刃而解。
一，为什么51单片机爱用11.0592MHZ晶振?其一：因为它能够准确地划分成时钟频率，与UART(通用异步接收器/发送器)量常见的波特率相关。
特别是较高的波特率(19600，19200)，不管多么古怪的值，这些晶振都是准确，常被使用的。
其二：用11.0592晶振的原因是51单片机的定时器导致的。
用51单片机的定时器做波特率发生器时，如果用11.0592Mhz的晶振，根据公式算下来需要定时器设置的值都是整数;如果用12Mhz晶振，则波特率都是有偏差的，比如9600，用定时器取0XFD，实际波特率10000，一般波特率偏差在4%左右都是可以的，所以也还能用STC90C516 晶振12M 波特率9600 ，倍数时误差率6.99%，不倍数时误差率8.51%，数据肯定会出错。
这也就是串口通信时大家喜欢用11.0592MHz晶振的原因，在波特率倍速时，最高可达到57600，误差率0.00%。
用12MHz，最高也就4800，而且有0.16%误差率，但在允许范围，所以没多大影响。
二，在设计51单片机系统PCB时，晶振为何被要求紧挨着单片机?原因如下：晶振是通过电激励来产生固定频率的机械振动，而振动又会产生电流反馈给电路，电路接到反馈后进行信号放大，再次用放大的电信号来激励晶振机械振动，晶振再将振动产生的电流反馈给电路，如此这般。
当电路中的激励电信号和晶振的标称频率相同时，电路就能输出信号强大，频率稳定的正弦波。
晶振突然不起振了,怎么办
在电力、通讯、互联网迅猛发展的今天，晶振的作用也日益凸显着，另操作者、工程师最为困扰的是好好的晶振用着用着突然不起振了，怎么办呢?别急，下面松季晶振教你如何解决晶振突然不起振的方法：
1、排除电路错误的可能性，因此你可以用相应型号单片机的推荐电路进行比较。
2、排除外围元件不良的可能性，因为外围零件无非为电阻，电容，你很容易鉴别是否为良品。
3、排除晶振为停振品的可能性，因为你不会只试了一二个晶振。
4、试着改换晶体两端的电容，也许晶振就能起振了，电容的大小请参考晶振的使用说明。
5、在PCB布线时晶振电路的走线应尽量短且尽可能靠近IC，杜绝在晶振两脚间走线。依然会不淡定呢!
晶振不起振的原因及解决方法
晶振不起振的原因及解决方法晶振不起振的原因分析：在检漏过程中，就是在酒精加压的环境下，晶体容易产生碰壳现象，即振动时芯片跟外壳容易相碰，从而晶体容易发生时振时不振或停振等不良现象；在压封时，晶体内部要求抽真空充氮气，如果发生压封不良，即晶体的密封性不好时，在酒精加压的条件下，其表现为漏气，漏气分为单漏及双漏，双漏会导致停振；由于芯片本身的厚度很薄，当激励功率过大时，会使内部石英芯片破损，也会导致停振；有功负载会降低Q值（即品质因素），从而使晶体的稳定性下降，容易受周边有源组件影响，处于不稳定状态，出现时振时不振现象；由于晶体在剪脚和焊锡的时候容易产生机械应力和热应力，而焊锡温度过高和作用时间太长都会影响到晶体，容易导致晶体处于临界状态，以至于出现时振时不振现象、甚至停振；在焊锡时，当锡丝透过线路板上小孔渗过，导致引脚跟外壳连接在一块，或是晶体在制造过程中，基座上引脚的锡点和外壳相连接发生单漏，都会造成短路，从而引起停振；当晶体频率发生频率漂移，且超出晶体频率偏差范围过多时，以至于捕捉不到晶体的中心频率，从而导致芯片不起振。
晶振不起振的解决方法：严格按照技术要求的规定，对石英晶体组件进行检漏试验以检查其密封性，及时处理不良品并分析原因；压封工序是将调好的谐振件在氮气保护中与外壳封装起来，以稳定石英晶体谐振器的电气性能。
在此工序应保持送料仓、压封仓和出料仓干净，压封仓要连续冲氮气，并在压封过程中注意焊头磨损情况及模具位置，电压、气压和氮气流量是否正常，否则及时处理。
其质量标准为：无伤痕、毛刺、顶坑、弯腿，压印对称不可歪斜。
由于石英晶体是被动组件，它是由IC提供适当的激励功率而正常工作的，因此，当激励功率过低时，晶体不易起振，过高时，便形成过激励，使石英芯片破损，引起停振。
所以，应提供适当的激励功率。
另外，有功负载会消耗一定的功率，从而降低晶体Q值，从而使晶体的稳定性下降，容易受周边有源组件影响，处于不稳定状态，出现时振时不振现象，所以，外加有功负载时，应匹配一个比较合适有功负载。
晶振不起振的原因是什么？这些解决办法要知道!
晶振不起振的原因是什么？这些解决办法要知道！其实对于晶振不起振的主要原因有很多，比如晶振损坏，晶振接头问题等等都是晶振不起振的原因的。
下面针对于晶振不起振的原因给大家详细的分享一些细节吧！只要大家了解这些细节也能够解决。
晶振不起振的原因一：设计原因设计原因一般很少出现，因为晶振公司在制作的晶振以后都是经过科学设计的。
当然也可能会有设计的原因，比如晶振焊盘太小，设计不合理，导致贴片机的放置偏移或不到位，焊盘太小，锡膏会少，焊接不可靠解决方法就是增加焊盘，这种原因很好解决的。
晶振不起振的原因二：电路原因晶振属于灵敏配件，若是晶振电路不合理，EMC干扰大，导致晶振收因晶振引脚产品感应电流大而烧毁，这也是很正常的，尤其是初次使用晶振的公司很容易会出现这样的原因。
由于公司的设计电路问题导致晶振烧毁，很正常。
这种方式常见的解决方法是在晶振引脚两端并联一个1M阻值的电阻，改变电路，就能够快速解决，具体要看实际情况而定，这里只是简单的判断。
晶振不起振的原因三：晶振旁路电容不匹配。
晶振的旁路电容可以帮助启动振荡，微调晶振的输出频率，一般在10~20PF左右。
但是，当芯片贴装过程中出现混频时，两个旁路电容之差较大，会导致晶振不振荡。
或者设计的旁路电容不合理，在边界参数时可能不振动。
晶振不起振的原因四：工作环境原因对于晶振的工作环境也是需要注意的，比如晶振温度过高时，容易造成晶振损坏。
解决方法是根据系统中各器件的温度要求，整理出合适的温度曲线文件。
晶振本身质量有问题，这种问题更容易出现在小品牌或者购买的拆解部件上。
当晶振量产过程中不良率较高时，可将损坏的晶振提供给供应商进行分析，并要求供应商提供8D报告。
找到问题点，进行整改控制。
总之，对于电子产品的外接芯片来说，若是技术不到位的话很容易出现问题，现在任何位置的芯片都有可能出现缺陷，尤其是二次焊接或者企业自己设计的电路，没有充足的经验很容易导致晶振不起振的，这种是晶振不起振的原因主要原因具体是什么原因要分析才知道。
单片机内部晶振误差
单片机内部晶振误差1.引言1.1 概述单片机是一种集成电路，它包含了中央处理器、内存以及各种输入输出接口等功能模块。
在单片机的工作中，一个非常重要的组件就是晶振。
晶振可以提供稳定的时钟信号，使得单片机能够按照预定的频率进行计算和工作。
然而，晶振并非完美无缺，存在着一定的误差。
这些误差可能对单片机的工作产生一定的影响。
因此，对于单片机内部晶振误差的研究和探讨至关重要。
本文将对单片机内部晶振误差进行深入的分析和探讨。
首先，我们将概述晶振误差的基本概念和定义。
其次，我们将介绍晶振误差的原因，如温度变化、供电电压不稳定等因素对晶振频率的影响。
最后，我们将总结晶振误差的影响因素，并展望未来可能的解决方法。
通过对单片机内部晶振误差的研究，我们可以更好地理解和应对这一问题，提高单片机的工作稳定性和可靠性。
同时，我们也为其他研究人员提供了有关晶振误差的参考和启示。
本文的研究成果有望对单片机设计和应用产生重要的指导和推动作用。
1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构指的是整篇文章的组织和框架，在此部分中，将简要介绍文章的各个章节及其内容概要，以帮助读者更好地理解整篇文章。
本篇文章的结构如下：2.正文：本部分将会介绍单片机内部晶振以及晶振误差的原因。
2.1 单片机内部晶振：在此部分中，我们将详细介绍单片机内部晶振的定义、工作原理以及其在电子设备中的应用。
2.2 晶振误差的原因：本节将主要讨论导致晶振误差的各种因素，包括温度变化、电源波动、晶体老化等，并探讨它们对单片机稳定性的影响。
3.结论：在这一部分中，我们将对影响晶振误差的因素进行总结，并提出未来解决这些误差的方法展望。
3.1 影响因素总结：本节将总结前文中所介绍的各种影响晶振误差的因素，并分析它们对单片机性能的影响程度。
3.2 解决方法展望：在最后一节中，我们将展望未来可能的解决方法，包括使用更高精度的晶振、改进电源稳定性等，以减小晶振误差对单片机的影响。
晶振异常原因总结
晶振异常原因总结
晶振异常原因总结
1、晶振封装：晶振封装如果不规范，很容易导致晶振的散热性能不理想，从而导致晶振的精度变化，甚至产生故障。
2、晶振分析工作的异常：由于晶振分析条件不太理想，晶振的工作条件不合理，晶振的振幅下降，或者容易产生失焦，从而导致晶振精度变化，甚至产生故障。
3、电源和驱动电路之间存在问题：由于电源和驱动电路之间存在问题，导致电源不稳定，从而导致晶振精度变化，甚至产生故障。
4、晶振驱动电路存在故障：如果晶振驱动电路出现故障，晶振的工作条件变化，从而导致晶振精度变化，甚至产生故障。
5、晶振老化：随着时间的流逝，晶振的性能也会变化，可能会导致晶振的精度变化，甚至产生故障。
6、外界电磁场干扰：如果晶振所处的环境中存在外界电磁场干扰，可能会导致晶振的工作参数变化，从而影响晶振的精度变化，甚至产生故障。
- 1 -。
40个单片机晶振问题及解决方法小结
40个单片机晶振问题及解决方法小结单片机晶振不起振原因分析遇到单片机晶振不起振是常见现象，那么引起晶振不起振的原因有哪些呢？(1) PCB板布线错误；(2) 单片机质量有问题；(3) 晶振质量有问题；(4) 负载电容或匹配电容与晶振不匹配或者电容质量有问题；(5) PCB板受潮，导致阻抗失配而不能起振；(6) 晶振电路的走线过长；(7) 晶振两脚之间有走线；(8) 外围电路的影响。
解决方案，建议按如下方法逐个排除故障：(1) 排除电路错误的可能性，因此你可以用相应型号单片机的推荐电路进行比较。
(2) 排除外围元件不良的可能性，因为外围零件无非为电阻，电容，你很容易鉴别是否为良品。
(3) 排除晶振为停振品的可能性，因为你不会只试了一二个晶振。
(4) 试着改换晶体两端的电容，也许晶振就能起振了，电容的大小请参考晶振的使用说明。
(5) 在PCB布线时晶振电路的走线应尽量短且尽可能靠近IC，杜绝在晶振两脚间走线。
单片机晶振电路中两个微调电容不对称会怎样？相差多少会使频率怎样变化？我在检测无线鼠标的接受模块时，发现其频率总是慢慢变化（就是一直不松探头的手,发现频率慢慢变小）晶振是新的！答：电容不对称也不会引起频率的漂移,你说的频率漂移可能是因为晶振的电容的容量很不稳定引起的,你可以换了试,换两电容不难,要不就是你的晶振的稳定性太差了,或者你测量的方法有问题.51单片机时钟电路用12MHZ的晶振时那电容的值是怎样得出来的？拿内部时钟电路来说明吧！答：其实这两个电容没人能够解释清楚到底怎么选值，因为22pF实在是太小了。
这个要说只能说和内部的振荡电路自身特性有关系，搭配使用，用来校正波形，没有人去深究它到底为什么就是这么大的值。
晶振为何被要求紧挨着IC，单片机晶振不起振？答：原因如下：晶振是通过电激励来产生固定频率的机械振动，而振动又会产生电流反馈给电路，电路接到反馈 后进行信号放大，再次用放大的电信号来激励晶振机械振动，晶振再将振动产生的电流反馈给电路，如此这般。
51单片机晶振的问题总结
51单片机晶振的问题总结晶振是什么？全称是石英晶体振荡器，是一种高精度和高稳定度的振荡器。
通过一定的外接电路来，可以生成频率和峰值稳定的正弦波。
而单片机在运行的时候，需要一个脉冲信号，做为自己执行指令的触发信号，可以简单的想象为：单片机收到一个脉冲，就执行一次或多次指令。
在初学51单片机的时候，总是伴随很多有关与晶振的问题，其实晶振就是如同人的心脏，是血液的是脉搏，把单片机的晶振问题搞明白了，51单片机的其他问题迎刃而解。
一，为什么51单片机爱用11.0592MHZ晶振?其一：因为它能够准确地划分成时钟频率，与UART(通用异步接收器/发送器)量常见的波特率相关。
特别是较高的波特率(19600，19200)，不管多么古怪的值，这些晶振都是准确，常被使用的。
其二：用11.0592晶振的原因是51单片机的定时器导致的。
用51单片机的定时器做波特率发生器时，如果用11.0592Mhz的晶振，根据公式算下来需要定时器设置的值都是整数;如果用12Mhz晶振，则波特率都是有偏差的，比如9600，用定时器取0XFD，实际波特率10000，一般波特率偏差在4%左右都是可以的，所以也还能用STC90C516 晶振12M 波特率9600 ，倍数时误差率6.99%，不倍数时误差率8.51%，数据肯定会出错。
这也就是串口通信时大家喜欢用11.0592MHz晶振的原因，在波特率倍速时，最高可达到57600，误差率0.00%。
用12MHz，最高也就4800，而且有0.16%误差率，但在允许范围，所以没多大影响。
二，在设计51单片机系统PCB时，晶振为何被要求紧挨着单片机?原因如下：晶振是通过电激励来产生固定频率的机械振动，而振动又会产生电流反馈给电路，电路接到反馈后进行信号放大，再次用放大的电信号来激励晶振机械振动，晶振再将振动产生的电流反馈给电路，如此这般。
当电路中的激励电信号和晶振的标称频率相同时，电路就能输出信号强大，频率稳定的正弦波。
50个单片机晶振问题及解决方法小结
50个单片机晶振问题及解决方法小结1、单片机晶振不起振原因分析遇到单片机晶振不起振是常见现象，那么引起晶振不起振的原因有哪些呢？(1) PCB板布线错误；(2) 单片机质量有问题；(3) 晶振质量有问题；(4) 负载电容或匹配电容与晶振不匹配或者电容质量有问题；(5) PCB板受潮，导致阻抗失配而不能起振；(6) 晶振电路的走线过长；(7) 晶振两脚之间有走线；(8) 外围电路的影响。
解决方案，建议按如下方法逐个排除故障：(1) 排除电路错误的可能性，因此你可以用相应型号单片机的推荐电路进行比较。
(2) 排除外围元件不良的可能性，因为外围零件无非为电阻，电容，你很容易鉴别是否为良品。
(3) 排除晶振为停振品的可能性，因为你不会只试了一二个晶振。
(4) 试着改换晶体两端的电容，也许晶振就能起振了，电容的大小请参考晶振的使用说明。
(5) 在PCB布线时晶振电路的走线应尽量短且尽可能靠近IC，杜绝在晶振两脚间走线。
2、单片机晶振电路中两个微调电容不对称会怎样？相差多少会使频率怎样变化？我在检测无线鼠标的接受模块时，发现其频率总是慢慢变化（就是一直不松探头的手,发现频率慢慢变小）晶振是新的！答：电容不对称也不会引起频率的漂移,你说的频率漂移可能是因为晶振的电容的容量很不稳定引起的,你可以换了试,换两电容不难,要不就是你的晶振的稳定性太差了,或者你测量的方法有问题.3、51单片机时钟电路用12MHZ的晶振时那电容的值是怎样得出来的？拿内部时钟电路来说明吧！答：其实这两个电容没人能够解释清楚到底怎么选值，因为22pF 实在是太小了。
这个要说只能说和内部的振荡电路自身特性有关系，搭配使用，用来校正波形，没有人去深究它到底为什么就是这么大的值。
4、晶振为何被要求紧挨着IC，单片机晶振不起振？答：原因如下：晶振是通过电激励来产生固定频率的机械振动，而振动又会产生电流反馈给电路，电路接到反馈后进行信号放大，再次用放大的电信号来激励晶振机械振动，晶振再将振动产生的电流反馈给电路，如此这般。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、单片机晶振不起振原因分析遇到单片机晶振不起振是常见现象，那么引起晶振不起振的原因有哪些呢？(1) PCB板布线错误；(2) 单片机质量有问题；(3) 晶振质量有问题；(4) 负载电容或匹配电容与晶振不匹配或者电容质量有问题；(5) PCB板受潮，导致阻抗失配而不能起振；(6) 晶振电路的走线过长；(7) 晶振两脚之间有走线；(8) 外围电路的影响。
解决方案，建议按如下方法逐个排除故障：(1) 排除电路错误的可能性，因此你可以用相应型号单片机的推荐电路进行比较。
(2) 排除外围元件不良的可能性，因为外围零件无非为电阻，电容，你很容易鉴别是否为良品。
(3) 排除晶振为停振品的可能性，因为你不会只试了一二个晶振。
(4) 试着改换晶体两端的电容，也许晶振就能起振了，电容的大小请参考晶振的使用说明。
(5) 在PCB布线时晶振电路的走线应尽量短且尽可能靠近IC，杜绝在晶振两脚间走线。
2、单片机晶振电路中两个微调电容不对称会怎样？相差多少会使频率怎样变化？我在检测无线鼠标的接受模块时，发现其频率总是慢慢变化（就是一直不松探头的手,发现频率慢慢变小）晶振是新的！答：电容不对称也不会引起频率的漂移,你说的频率漂移可能是因为晶振的电容的容量很不稳定引起的,你可以换了试,换两电容不难,要不就是你的晶振的稳定性太差了,或者你测量的方法有问题.3、51单片机时钟电路用12MHZ的晶振时那电容的值是怎样得出来的？拿内部时钟电路来说明吧！答：其实这两个电容没人能够解释清楚到底怎么选值，因为22pF实在是太小了。
这个要说只能说和内部的振荡电路自身特性有关系，搭配使用，用来校正波形，没有人去深究它到底为什么就是这么大的值。
4、晶振为何被要求紧挨着IC，单片机晶振不起振？答：原因如下：晶振是通过电激励来产生固定频率的机械振动，而振动又会产生电流反馈给电路，电路接到反馈后进行信号放大，再次用放大的电信号来激励晶振机械振动，晶振再将振动产生的电流反馈给电路，如此这般。
当电路中的激励电信号和晶振的标称频率相同时，电路就能输出信号强大，频率稳定的正弦波。
整形电路再将正弦波变成方波送到数字电路中供其使用。
问题在于晶振的输出能力有限，它仅仅输出以毫瓦为单位的电能量。
在IC（集成电路）内部，通过放大器将这个信号放大几百倍甚至上千倍才能正常使用。
晶振和IC 间一般是通过铜走线相连的，这根走线可以看成一段导线或数段导线，导线在切割磁力线的时候会产生电流，导线越长，产生的电流越强。
现实中，磁力线不常见，电磁波却到处都是，例如：无线广播发射、电视塔发射、手机通讯等等。
晶振和IC之间的连线就变成了接收天线，它越长，接收的信号就越强，产生的电能量就越强，直到接收到的电信号强度超过或接近晶振产生的信号强度时，IC内的放大电路输出的将不再是固定频率的方波了，而是乱七八糟的信号，导致数字电路无法同步工作而出错。
所以，画PCB（电路板）的时候，晶振离它的放大电路（IC管脚）越近越好。
5、单片机晶振与速度的疑问，执行一条指令的周期不是由晶振决定的吗。
那么比如51单片机和MSP430，给51接高速晶振，430接低速的，是不是51跑的要快？是不是速度单片机速度仅仅与晶振有关，关键是单片机能不能支持那么大的晶振？我的理解对吗？答：每个单片机的速度是受到内部逻辑门电平跳变速度的**的。
你说的没错，对于一个51，给他用更高的晶振，速度会快些。
但是对于高级的单片机就不一样了。
高级单片机内部，一般都是有频率控制寄存器的，所以，简单的增加晶振，可能达到单片机的极限，导致跑飞。
6、单片机的运行速度和晶振大小的关系，若单片机的最高工作频率是40M,晶振是否可以选择24M或更高，但不超过40M，这样单片机的运行速度是否大增？长期在此工作频率下对单片机是否有不良影响？单片机对晶振的选择的原则是怎样的？谢谢！答：当然是有影响的,单片机的工作速度越快,功耗也越大,受干扰也会越厉害,总之最高能跑40M的,跑不超过40M的是没有问题的,只是对相关的技术(如PCB的设计元件的选取等)会高去很多.7、请问：有什么方法可以确定某一款单片机在某一大小的晶振下是否能正常工作？答：晶振好比单片机的心脏晶振选择太高不太合适，具体晶振上限是多少，恐怕测不出来，只能按照人家单片机的要求，一般STC系列单片机上限是35M或40M，stc单凭上写的有，如STC11F16XE 35I-LQFP44G其中35I就是晶振最高35M的工业级芯片。
超过上限会出现什么样的问题，没有测试过，一般晶振选择12M的比较多，如果选择STC 1T指令的，就相当于12*12=144M的晶振。
如果用于串口通信，建议选用11.0592M 的或22.184M，选择晶振最主要还是参照人家的说明书。
8、4个AT89C51单片机能否用一个12M的晶振使其都正常工作？一个采用内部时钟方式,其余三个用外部方式...那我四个都用内部方式可以不(将4个单片机都并联在一个晶振上)?答：可以，其中一个正常接晶振，他的XTAL2输出接到另外三个的XTAL1输入上。
9、AT89C51单片机4兆的晶振能不能启动？答:当然可以，看看datasheet吧，我估计1M的都可以还有的单片机如2051可能还可以低台系日系有的可以到32.768kHz10、89c51单片机的复位电路中常采用12MHZ的晶振，实际上市场上稍小于12MHZ，为什么呢？急求答:需要串口通讯时一般是用11.0582MHZ的，这样波特率才好算。
用12MHZ的工作周期就容易计算。
21、单片机晶振上电不起振，但是手碰一下晶振就起振了，为什么？答:看看晶振配的电容焊了没有，值有没有错误？22、怎么判断单片机晶振是否起振呀？急急！！答：最简单是用示波器，另外你可以看一下电源是否正常23、怎样判断单片机外部晶振有没有起振？我的STC89C52单片机本来是好好的后来不行了，我换了个晶振就好了。
但是过了几个小时后又不行了，是怎么回事。
还有就是怎样判断晶振是否起振？答：第一点：先换一块单片机试试，问题还在则排除单片机；第二点：可能是虚焊造成的，这点要注意；第三点：我用STC89C52也碰到过类似的问题，换了块晶振就OK了，好像STC起振不橡AT89S52那么顺。
其实对于STC89C52可以直接看30脚(ALE)，接个灯，起振一下子就能看出来了。
24、我用msp430的单片机，可是外部的两个晶振总是无法起振，没用。
请问是什么原因？线路连接是对的，32768HZ没有接外接电容。
8M的晶振接56PF的电容。
答：32.768K的晶振接两个30P的电容试试，还有8M的晶振的电容也换成30P的。
25、MSP430单片机8MHz的晶振，计数器TAR增加一次需要多少时间？答：MSP430单片机的晶振频率可以自己设置的，是使用外部晶振还是内部振荡器做始终源，还有MCLK,SMCLK,ACLK的选择，分不分频等都有影响我现在有点忘了，不过你可以看看文档，计数器是使用mclk,smclk,ACLK的哪一个，在判断是否分频设置，一般在1Mhz TAR加一次是1us,那么8M是1/8us自己算吧。
26、如果MSP430单片机不初始化晶振，那么单片机用什么作为时钟？DCO的频率大概是多少呢？答：内部DCO，不同系列的DCO默认频率不同，要参看手册。
4系列的好像是1M。
27、没有程序的空白单片机，外部晶振能起振么？答：没有内部晶振的单片机，外部晶振可以起振,如传统类MS51系列单片机有内部晶振的单片机，外部晶振不会起振，需要对外部晶振进行配置后才会起振，如果不对外部晶振进行配置仍使用内部晶振，如silicon lab系列c8051f**单片机28、dspic30f6014单片机能够烧写程序，却不能运行。
晶振没有起振（换过了也没用），复位电压测量为5v，电源正常，（是成熟产品，只是偶尔会出现这种情况）答：01、重新检讨振荡电路所用零件(晶振与电容)及晶振附近的pcb布局02、检查配置位是否正确03、还可找FAE 谘询29、为什么at89c52 P1.0输出2.5v电压，单片机好像未工作，晶振波形是不规则的正弦波可不可以？线路板没有达到预想效果，发光二极管一直亮，感觉还是单片机的问题，P1.0输出2.5v电压，看门狗用的X5045，不知何原因找了好几天了。
答：将看门狗拿掉，暂时做成最小系统，既只有电源、8952、晶振和两只30P左右的电容。
1. 将P1.0口置1，测试该口的电压是否在2.5V以上；2. 将P1.0口置0，测试改口电压是否约为0V。
是的话就是OK的，否则就要看看电源电压、晶振、8952了。
电源电压是5+、-0.25V，且纹波一定要小30、单片机测试晶振电压时会对工作状态有影响吗？我的51单片机从P2口连了两个发光二极管，正常时是只有一个亮。
我插上电源后，结果两个都亮了。
于是我就测量晶振电压，但是我黑表笔接地，红表笔一碰晶振引脚时，两个发光二极管中，就有一个会熄灭，一放开就两个都亮。
每次刚插电源的时候，两个晶振引脚分别时1.9V，1.5v,但是稍微过了一会儿，两个引脚就分别成了5.4V和0.02V了。
答：会有一点影响，对频率会有影响，严重的会导致晶振停振。
因为你万用表一加上去相当于在振荡电路上又并上或串上了分部电容电阻电感等，就影响到了原来电路的状态。
31、制作max232下载单片机，工作电压都正常，要外加晶振嘛？c答：当然要加，如果没有外加晶振，那么单片机的时钟电路就没有了，导致单片机串口就不能进行数据传输了，最终你这个下载器具就不能下载程序了。
32、静态工作点对晶振振荡有什么影响？答: 具有高Q值的晶振对放大器的选择并不敏感，但在过驱动时很容易产生频率漂移（甚至可能损坏）。
影响振荡器工作的环境因素有：电磁干扰（EMI）、机械震动与冲击33、我用的是外置4M晶振加两个30pf瓷片电容，用示波器测频率正常，但峰峰值有的板子是6V左右，有的是3V左右，板子功能正常但我怕电压低的不稳定，不知道晶振测试有没有依据可查或相关资料，多谢大家啦！！！答：没关系的.峰峰值不同是电容和晶振的参数离散导致的.只要正常工作,就可以.单片机里面都有放大处理的,它们都是放大展成方波来使用的.峰峰值多高都没用.你那电压高的倒应该看看,pic一般工作电压是5V,怎么振荡器会进来这么高电压? 我一般都是在CPU晶振输入端串联一个电阻使用的.34、我用的是外置4M晶振加两个30pf瓷片电容，用示波器测频率正常，但峰峰值有的板子是6V左右，有的是3V左右，板子功能正常但我怕电压低的不稳定，不知道晶振测试有没有依据可查或相关资料，多谢大家啦！！！答：没关系的.峰峰值不同是电容和晶振的参数离散导致的.只要正常工作,就可以.单片机里面都有放大处理的,它们都是放大展成方波来使用的.峰峰值多高都没用.你那电压高的倒应该看看,pic一般工作电压是5V,怎么振荡器会进来这么高电压?我一般都是在CPU晶振输入端串联一个电阻使用的.35、pic单片机AD采样程序有源晶振应该如何选择？如果使用片内振荡器，是不是必须要外接谐振器？我如果外接有源晶振，选用那种频率较好？我听说4MHz的并不理想。
