北师大版九年级物理第二学期期中测试题

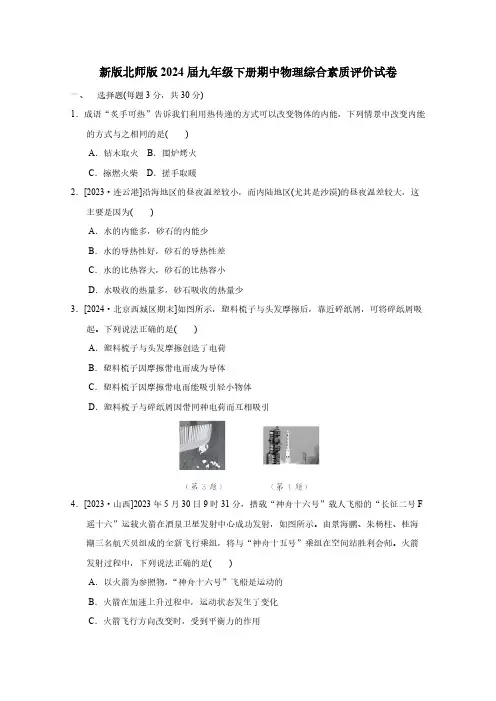

新版北师版2024届九年级下册期中物理综合素质评价试卷(含答案)
新版北师版2024届九年级下册期中物理综合素质评价试卷一、选择题(每题3分，共30分)1．成语“炙手可热”告诉我们利用热传递的方式可以改变物体的内能，下列情景中改变内能的方式与之相同的是( )A．钻木取火B．围炉烤火C．擦燃火柴D．搓手取暖2．[2023·连云港]沿海地区的昼夜温差较小，而内陆地区(尤其是沙漠)的昼夜温差较大，这主要是因为( )A．水的内能多，砂石的内能少B．水的导热性好，砂石的导热性差C．水的比热容大，砂石的比热容小D．水吸收的热量多，砂石吸收的热量少3．[2024·北京西城区期末]如图所示，塑料梳子与头发摩擦后，靠近碎纸屑，可将碎纸屑吸起。
下列说法正确的是( )A．塑料梳子与头发摩擦创造了电荷B．塑料梳子因摩擦带电而成为导体C．塑料梳子因摩擦带电而能吸引轻小物体D．塑料梳子与碎纸屑因带同种电荷而互相吸引4．[2023·山西]2023年5月30日9时31分，搭载“神舟十六号”载人飞船的“长征二号F 遥十六”运载火箭在酒泉卫星发射中心成功发射，如图所示。
由景海鹏、朱杨柱、桂海潮三名航天员组成的全新飞行乘组，将与“神舟十五号”乘组在空间站胜利会师。
火箭发射过程中，下列说法正确的是( )A．以火箭为参照物，“神舟十六号”飞船是运动的B．火箭在加速上升过程中，运动状态发生了变化C．火箭飞行方向改变时，受到平衡力的作用D．加速上升过程中，“神舟十六号”飞船的动能保持不变5．[2023·泸州]智能锁正在逐步走进千家万户。
如图所示为某款智能锁，它支持密码与指纹两种认证方式开门，密码正确相当于开关S1闭合，指纹正确相当于开关S2闭合，开门由电动机完成。
下列电路图符合该智能锁电路设计的是( )6．[2023·成都温江区校级期末]在如图所示的电路中，电源电压恒定，两个灯泡L1、L2相同。
当闭合开关时，若发现两个电流表示数相等，且均在正常值范围内，则出现的故障是( ) A．L1短路B．L1断路C．L2短路D．L2断路7．[2024·岳阳模拟]小明用如图所示的器材探究“影响电阻大小的因素”，a、b为长度一样的镍铬合金丝，b比a的横截面积大。
九年级物理(北师大版)期中测试题(含答案)
九年级物理期中考试试题一、选择（选出各题唯一正确的答案。
每题3分，共21分。
）1．在国际单位制中，电压的单位是（C）A. 安培B. 焦耳C. 伏特D. 库仑2．下列四种现象中属于扩散现象的是( D)A．我国北方地区频发的“沙尘暴天气”B．春天柳絮漫天飞舞C．气体压缩到一定程度后，难以再压缩 D．端午节，粽叶飘香3．改变物体内能的方法有做功和热传递两种。
下列增大铁丝内能的四个做法当中，与另外三个方法不同的是( B )A．摩擦铁丝，使它变热B．把铁丝放在火上烤，使它变热C．反复敲打铁丝，使它变热D．不断来回弯折铁丝，使它变热4．下列关于温度、内能和热量的说法，正确的是( B )A．0 ℃的冰没有内能B．同一物体，温度越高，内能越大C．物体温度越高，所含热量越多D．物体内能减少，一定对外做功5.用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可鉴定（ B ）A.小球一定带正电B.小球一定带负电C.小球可能带负电，也可能带正电D.小球一定不带电6.电动自行车两刹车手柄中各有一只开关。
在行驶中用任意一只手柄刹车时，该手柄中的开关立即断开，电动机停止工作。
以下电路符合要求的是( A )A B C D7．如右图所示为滑动变阻器的结构示意图，将滑动变阻器的两个接线柱接到电路中，要求滑片P向右移动时，电路中的电流逐渐变小，连入电路的接线柱是( D )A．A和B B．B和C C．B和D D．A和D二、选择说明题（选出各题唯一正确的答案，并在横线上说明选择理由。
每题5分，共10分。
）8.《人民日报》报道，岳阳是一座可以“深呼吸”的城市，水是岳阳的最大的生态优势。
水能有效地改善气候是因为水具有(A)A．较大的比热容B. 较低的沸点C．较低的凝固点D. 较小的密度选择理由9.如右图所示，开关S闭合时，电压表示数为9 V，开关S断开时，电压表示数为3 V。
则断开开关后L1与L2两端的电压关系是( A )A.2U1=U2B.U l=3U2C.U1=2U2D.3U1=U2选择理由三、填空题（共17分，每空1分）10．滑雪运动员脚踩滑雪板从高处滑下，在此过程中，运动员的动能增大，重力势能减小（选填“增大”、“减小”或“不变”）。
九年级下学期物理期中试卷北师大版
九年级下学期物理期中试卷选择题(每题3分，共36分)1. 关于家庭电路和安全用电，下列说法正确的是( )A.家庭电路中，开关可以直接接在零线和火线之间B.家庭电路中，用铜丝代替保险丝更安全C.在一个普通插线板上长时间同时使用多个大功率用电器，没有安全隐患D.三脚插头的一个插头是与用电器金属外壳相连的2. 关于对磁感线的认识，下列说法中不正确的是( )A.磁感线是为描述磁场而画的一种假想的曲线B.磁体周围越接近磁极的地方磁感线越密，表示磁性越强C.磁体周围的磁感线都是从S极出发回到N极D.磁感线与放不放铁屑无关3. 下列说法正确的是( )A.具有磁性的物体能吸引铜、铝等物质B.电动机是利用电磁感应原理工作的C.发电机是将电能转化为机械能的装置D.电磁铁磁性的强弱可以通过调节电流的大小来控制4. 小红在做“探究串联电路电压的规律”实验时，连好了如图1所示的电路，闭合开关S后发现正常发光，只能发出很微弱的光，下面对于这一现象产生原因的分析中，合理的是( )A.灯泡发生了断路B.灯泡发生了短路C.由于灯泡的电阻较大，其实际功率较小D.由于灯泡的电阻较小，其实际功率较小5. 某同学家中的电能表规格为“220 V 2.5(5) A”，他家中现有家用电器：(1)800 W的空调一台;(2)750 W的电饭锅一个;(3)750 W的微波炉一个;(4)120 W的电冰箱一台;(5)100 W的全自动洗衣机一台;(6)70 W的彩电一台;(7)40 W的电灯四盏;(8)200 W的音响一套。
为确保安全用电，以下使用方法中正确的是( )A.(1)(2)(3)中任意两个均不能同时使用B.(4)(5)(6)(7)(8)不可同时使用C.(1)(4)(5)(6)不可同时使用D.(2)(4)(5)(8)可同时使用6. 下列各图中(图2)，箭头表示电流方向，则通电螺线管周围的小磁针静止时，指向正确的是( )7. 下列关于电功率的说法，正确的是( )A.电流做功越多，电功率越大B.用电器的电功率越大，所做的功就越多C.用电器做功的时间越少，其电功率越大D.用电器的电功率越大，表示它做功越快8. 李明同学家的所有家用电器都不工作了，他用试电笔检查时，发现所有的家用电器都不带电，保险丝也没有断，发生此现象的原因不可能是( )A.停电了B.进户火线断了C.保险丝接线处接触不良D.火线与零线相碰了9. 最早发现电流周围存在磁场的科学家是( )A.牛顿B.伽利略C.奥斯特D.安培10. 产生感应电流的条件是( )A.一段导体在磁场里沿着磁感线运动B.一段导体在磁场里做切割磁感线运动C.闭合电路的一部分导体在磁场里沿着磁感线运动D.闭合电路的一部分导体在磁场里做切割磁感线运动11. (2015年湖北宜昌中考)家庭电路中有时会出现这样的现象：原来各用电器都能正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器都停止了工作。
北师大版初中九年级物理第二学期期中素养综合测试课件
解析 已知时间t=1 h,消耗的电能W=1.5 kW·h,P=W =1.5
t
kW,四个选项中只有家用空调的电功率在1 000 W以上,所以
该用电器可能是家用空调。故选C。
3.(新考向·项目式学习)(2023甘肃张掖甘州中学期末)晚上晓 彤准备做作业,她刚将台灯的插头插入插座,房间内其他的灯 都熄灭了,经检查发现是空气开关“跳闸”了,你认为:导致 空气开关“跳闸”的原因可能是 ( D ) A.电路中用电器的总功率过大 B.插座内部断路 C.台灯灯泡的灯丝断了 D.台灯的插头内部短路
解析 台灯的功率较小,不会引起电路中用电器的总功率过 大,A错误;插座内部断路,台灯不亮,不会引起电路中的电流 过大,B错误;台灯灯泡的灯丝断了,不会引起电路中的电流过 大,C错误;台灯插头内部短路,当插头插入插座时会使整个电 路发生短路,使电路中电流过大,烧断保险丝或跳闸,室内电 灯就全部熄灭了,D正确。故选D。
解析 为了进一步证明其相互作用,接下来的操作为复位后, 同时松开两车,观察两车的运动情况;由图可知,A、B车上相 邻的两个磁极都是N极,以上探究能得到的结论为同名磁极 相互排斥。
12.(新课标·模型建构)(2023辽宁阜新中考)如图所示是“探 究什么情况下磁可以生电”的实验装置。实验时将开关、 电流表与导线AB串联起来组成 闭合 回路。若磁体保持静止, 导线AB做 切割磁感线 运动时,电流表指针偏转。若将图中电 流表换成 电源 ,还可以探究电动机原理。
五、计算题(17题8分,18题11分,共19分) 17.[答案含评分细则]小徐留意到每个教室的天花板上都安 装了火灾报警器,通过查阅资料得知“控制电路”由光敏电 阻R、电磁铁(线圈阻值R0=1 Ω)、电源(U=3 V)、开关等组 成;“工作电路”由工作电源、导线、WiFi信号收发器等组 成,能发射信号到消防局。已知该光敏电阻的阻值R与光强E 之间的几组实验数据如表所示(“光强”表示光的强度,符号 为E,单位为cd)。
北师大版九年级下期中物理试卷3
北师大版九年级（下）期中物理试卷 3一.选择题1.下列数据与实际不相符的是（）A．教室课桌的高度约为75cmB．1 标准大气压下水的沸点为100℃C．初中学生的体重约为500ND．体育中考1000 米长跑的最好成绩为24s2．2014 年3 月8 日马来西亚一架从吉隆坡飞往北京的航班MH370 在越南上空与地面失去联络。
该飞机载有239 人，他们的命运牵动全世界人民的心，下列说法正确的是（）A.飞机靠声波与地面联系B.飞机在飞行过程中能量由化学能转化为机械能和内能C．飞机在飞行过程中一直受平衡力的作用D．飞机上禁止使用手机是因为手机辐射对人体有害3.张继科为2014 年德国乒乓球世界杯男单冠军，如图为他在比赛中拉出的弧圈球在空中高速旋转前进的示意图。
此时球上方气体流速小于下方气体流速，则（）A.球在空中前进时只受重力的作用B.球在空中能继续前进是由于受到惯性力的作用C．球在高速旋转前进时比不旋转前进时下落得慢D．球在高速旋转前进时比不旋转前进时下落得快4.如图所示电路中，R 为定值电阻。
闭合开关后，当滑片P 在某两点之间滑动时，电流表的示数变化范围是0.5～1.5A，电压表的示数变化范围是3～6V．小丽通过推算，得出四个结论：①变阻器连入电路的电阻变化范围为2～12Ω。
②定值电阻R 的阻值为3Ω。
③实验中R 两端的电压变化范围为2V～4.5V。
④电路消耗的总功率的变化范围约为3.75W～11.25W。
请你对小丽的结论进行评估，结论是（）A．只有①正确B．只有①②正确C．只有①②③正确D．①②④都正确5.如图所示，木板可绕固定的水平轴O 转动。
木板从水平位置OA 缓慢地转到OB 位置，木板上的物块始终相对于木板静止。
在这一过程中，物块的机械能增加了2J．用F1表示物块受到的支持力，用F2表示物块受到的摩擦力，在这一过程中，下列说法：①F1和F2对物块都不做功；②F1对物块做功为2J，F2对物块不做功；③F1对物块不做功，F2对物块做功为2J；④F1和F2对物块所做的总功为2J；⑤物块的重力势能增加了2J，其中正确的是（）A．①⑤B．③④C．③④⑤D．②④⑤二、简答题6.在干燥的天气里用报纸摩擦玻璃时，玻璃上会有很多“毛毛”，这是因为玻璃表面带了，带电体具有吸引轻小物体的性质。
北师大版九年级下学期期中物理试卷
北师大版九年级下学期期中物理试卷一、选择题 (共6题；共12分)1. （2分）下图所示中，主要描述声音能够传递能量的是（）A .B .C .D .2. （2分）如图所示，图片中的物理规律能说明光沿直线传播的是（）A . 铅笔在水面“折腾”B . 手影游戏C . 光的色散D . 人照镜子3. （2分）据有关媒体报道,未来在我国航母上,将采用电磁弹射装置,它的弹射车与舰载机的前轮连接,并处于强磁场中,当弹射车内的导体通入强电流时,立即产生强大的推力,使舰载机快速起飞,那么,在下列四个实验中,与电磁弹射器的工作原理一致的是（）A . 图甲:对着磁铁旁线圈说话,示波器显示波形B . 图乙:闭合开关,金属棒在磁铁中运动起来C . 图丙:风车带动线圈在磁铁旁转动,闭合回路中有电流产生D . 图丁:金属棒在磁铁中运动,闭合回路中有电流产生4. （2分）以下几种情形中，对物体做功的是（）A . 小车在推力的作用下向前运动了一段距离B . 提着滑板在水平路上前行C . 用力搬石头，但未搬动D . 举着杠铃等待裁判口令5. （2分）如图所示，要粗测小明同学做“引体向上”时所做的功。
下面所列物理量中，不需要测量的是（）A . 他的质量B . 单杠的高度C . 每次身体上升的高度D . 以上都需要测量6. （2分）在如图所示电路中，电源电压不变．闭合开关 S，将滑动变阻器的滑片 P 从 a 滑到 b 的过程中，不计温度对灯丝电阻的影响．则下列说法不正确的是（）A . 电路的总电阻先变大后变小B . 电流表 A1 的示数逐渐变小C . 灯 L 先变暗后变亮D . 电流表 A1 示数的变化量大于 A2 示数的变化量二、填空题 (共7题；共16分)7. （2分）在科学研究中，实验设计的严密性和操作的规范性都是确保获得正确结论的前提．在一空集气瓶的上面，倒扣一个装有红棕色二氧化氮气体的集气瓶，两个瓶口之间用一块玻璃片隔开．抽去玻璃片后，看到空集气瓶中慢慢有红棕色气体进入．用该实验验证“气体分子在不停地运动”你认为可行吗？答________ （填可行，不可行），因为出现这一实验现象的原因，也可能是二氧化氮气体的________ 大于空气．8. （2分）北方冬天，楼房中的取暖设备是将锅炉烧出的过热水蒸气通过暖气片，从而向房间供暖的，这是利用水蒸气________的原理.如图所示，在密闭的针管中装有一定量的乙醚蒸气，推动活塞，压缩乙醚蒸气的体积，管中将出现液态乙醚，这是通过________的方法使气体液化的.9. （1分）生活中的一些光现象：①水面波光粼粼；②岸上的人觉得水中的游泳运动员“腿变短了”；③海市蜃楼；④演员对着镜子画脸谱．其中能用光的折射知识解释的是________（填序号）．10. （3分）已知水的比热容是4.2×103J∕（kg•℃），其物理意义是________．在一标准气压下，10kg 水温度由50℃升高到100℃所吸收的热量是________；若对水继续加热，水的温度将________（选填“升高”、“降低”或“不变”）．11. （2分）如图，灭火器在烈日下温度会________ (选填“升高”或“降低”)，这是通过________ 的方法使内能增加，它应存放在阴凉干燥处．12. （2分）（2013•遵义）遵义市正在建设“宜居、宜业、宜游”的三宜城市，为了宜游，正在加快建设遵义到赤水的高速公路．“遵赤”高速由三段组成，已建成的遵义到白腊坎30km，设计最大时速100km/h，白腊坎到仁怀60km，设计最大时速80km/h，正在建设的仁怀到赤水160km，设计最大时速80km/h．我们坐在汽车里行驶在高速公路上，看到周围的景物向后退去，这是以________为参照物来描述的，若遵赤高速全程通车后，按规定时速行驶，从遵义到赤水最快需________ h．13. （4分）现有甲乙两个光源，一个能产生红外线，一个能产生紫外线，但是光源上无任何标志，小明为了区分它们，就取来一张100元的钞票，发现当钞票放在甲灯下时，钞票上显出闪亮的荧光印记，放在乙灯下钞票很快变热，但是不能看出荧光标记．（1）由小明的实验可知甲灯为________灯，乙灯的光具有________效应；（2）如图乙所示，他又用紫外线灯照射一块透明玻璃，调整透明玻璃的位置和角度，看到钞票上的“100”字样再次发光．这表明紫外线能被透明玻璃________．（3）如图丙所示，他把这块透明玻璃放在紫外线灯和钞票之间，让紫外线灯正对玻璃照射，在另一侧无论怎样移动钞票，“100”字样都不发光．他这次实验是为了探究________．三、识图、作图题 (共4题；共19分)14. （5分）如图所示，一小球正在斜坡上向下滚动，请画出小球在斜坡上受到重力的示意图。
北师大版九年级下学期期中物理试卷
北师大版九年级下学期期中物理试卷一、单选题 (共15题；共30分)1. （2分）学校举行初三年级排球比赛，激发了同学们对排球有关问题的讨论。
下列说法中错误的是（）A . 排球从空中下落，速度逐渐加快，其重力势能转化为动能B . 静止在水平地面上的排球，它所受的重力与排球对地面的压力是一对平衡力C . 扣球时，球发生了形变，说明力可以改变物体的形状D . 排球被网弹回，是力改变了排球的运动状态2. （2分）关于体育考试中的一些场景，下列说法错误的是（）A . 跳绳过程中，要克服体重做功B . 实心球抛出后最终落回地面是因为受到重力作用C . 跑步到达终点时人不能马上停下来是因为具有惯性D . 立定跳远的同学跳出后在空中受到推力的作用3. （2分）教室装有磁性黑板，由于磁体之间有吸引力，所以内部装有磁铁的黑板擦就可以被吸在黑板上的任何位置而不会掉下来。
若已知黑板擦的重力为1.5N，黑板擦和黑板之间的吸引力恒为4N不变。
当对黑板擦施加方向竖直向下，大小为0.5N的推力时，黑板擦恰能沿黑板表面匀速下滑。
若要这个黑板擦沿黑板表面竖直向上匀速滑动，则需施加方向竖直向上的力，这个力的大小为（）A . 2NB . 3.5NC . 4.5ND . 5.5N4. （2分）将重为4N，体积为6×10-4m3的物体投入一装有适量水的溢水杯中，溢出水300g．若不计水的阻力，当物体静止时，下列判断正确的是（）A . 物体上浮，F浮=6NB . 物体悬浮，F浮=4NC . 物体漂浮，F浮=4ND . 物体沉在水底，F浮=6N5. （2分）（2016•贺州）如图所示，下列说法正确的是（）A . 木块的长度是45.0mmB . 火车轨道下面铺放枕木是通过减小受力面积来增大压强C . 弹簧测力计的量程是0﹣5.0ND . 赛艇的船桨是一个省力杠杆6. （2分）甲乙两人同时从同一起跑线出发．同向做匀速直线运动，某时刻他们的位置如图丙所示，选项中能正确反映两人运动距离s与时间t关系的图象是（）A .B .C .D .7. （2分）自行车是非常方便的交通工具，它运用了许多科学知识．下列说法中错误的是（）A . 车轮上刻有凹凸不平的花纹是为了增大摩擦力B . 用力蹬脚踏板，自行车前进是因为受到地面的摩擦力C . 在水平地面上运动的自行车不用踩也会前进是因为自行车的惯性D . 上坡前用力猛踩几下是为了增大自行车的惯性8. （2分）如图所示，用左手掌压在气球上，右手的食指顶住气球，处于静止状态的气球发生了形变，以下说法正确的是（）A . 右手指对气球的压力大于左手掌对气球的压力B . 右手指对气球的压强大于左手掌对气球的压强C . 右手指对气球的压强等于左手掌对气球的压强D . 右手指对气球的压力小于左手掌对气球的压力9. （2分）如上图所示，纸筒A的一端蒙了一层半透明纸，纸筒B的一端嵌了一个凸透镜，两纸筒套在一起组成了一个模型照相机．为了在A端得到清晰的像，要调整AB间的距离，这时（）A . 眼睛应对着B端向筒内观察，看看像是否清楚B . 如果看近处的景物时像很清楚，再看远处的景物时就应该把B向外拉增加AB间的距离C . 应把A端朝着明亮的窗外，B筒朝着较暗的室内，否则看不清楚D . 应把B端朝着明亮的窗外，A筒朝着较暗的室内，否则看不清楚10. （2分）中华民族有着悠久的历史和文化。
北师大版九年级物理下册期中检测题含解析
期中检测题（时间：45分钟 满分：100分）一、选择题（每题3分，共36分）1. 关于家庭电路和安全用电，下列说法正确的是( )A.家庭电路中，开关可以直接接在零线和火线之间B.家庭电路中，用铜丝代替保险丝更安全C.在一个普通插线板上长时间同时使用多个大功率用电器，没有安全隐患D.三脚插头的一个插头是与用电器金属外壳相连的 2. 关于对磁感线的认识，下列说法中不正确的是（ ）A .磁感线是为描述磁场而画的一种假想的曲线B .磁体周围越接近磁极的地方磁感线越密，表示磁性越强C .磁体周围的磁感线都是从S 极出发回到N 极D .磁感线与放不放铁屑无关 3. 下列说法正确的是（ ）.具有磁性的物体能吸引铜、铝等物质 .电动机是利用电磁感应原理工作的 .发电机是将电能转化为机械能的装置.电磁铁磁性的强弱可以通过调节电流的大小来控制4. 小红在做“探究串联电路电压的规律”实验时，连好了如图1所示的电路，闭合开关S后发现正常发光，只能发出很微弱的光，下面对于这一现象产生原因的分析中，合理的是（ ） A.灯泡发生了断路 B.灯泡发生了短路C.由于灯泡的电阻较大，其实际功率较小D.由于灯泡的电阻较小，其实际功率较小5. 某同学家中的电能表规格为“220 V 2.5（5） A ”，他家中现有家用电器：（1）800 W 的空调一台；（2）750 W 的电饭锅一个； （3）750 W 的微波炉一个；（4）120 W 的电冰箱一台； （5）100 W 的全自动洗衣机一台；（6）70 W 的彩电一台； （7）40 W 的电灯四盏；（8）200 W 的音响一套。
为确保安全用电，以下使用方法中正确的是（ ） A.（1）（2）（3）中任意两个均不能同时使用 B.（4）（5）（6）（7）（8）不可同时使用 C.（1）（4）（5）（6）不可同时使用 D.（2）（4）（5）（8）可同时使用6. (呼和浩特中考)判断电流通过导体产生的热量，下面公式选用正确的是 ( ) A.B.图1C.tD.前面三个都可以7. 下列各图中（图2），箭头表示电流方向，则通电螺线管周围的小磁针静止时，指向正确的是（ ）8. 下列关于电功率的说法，正确的是（ ）A.电流做功越多，电功率越大B.用电器的电功率越大，所做的功就越多C.用电器做功的时间越少，其电功率越大D.用电器的电功率越大，表示它做功越快 9. 李明同学家的所有家用电器都不工作了，他用试电笔检查时，发现所有的家用电器都不带电，保险丝也没有断，发生此现象的原因不可能是（ ） A.停电了B.进户火线断了C.保险丝接线处接触不良D.火线与零线相碰了10. 最早发现电流周围存在磁场的科学家是（ ）A.牛顿B.伽利略C.奥斯特D.安培 11. 产生感应电流的条件是（ ）.一段导体在磁场里沿着磁感线运动 .一段导体在磁场里做切割磁感线运动.闭合电路的一部分导体在磁场里沿着磁感线运动 .闭合电路的一部分导体在磁场里做切割磁感线运动 12. (湖北宜昌中考)家庭电路中有时会出现这样的现象：原来各用电器都能正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器都停止了工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图
10min，产生热量最多的是（
、电视机 B、电风扇 C、电熨斗 D、白炽灯
、如图3，开关闭合后，V1、V2的示数分别为2V和
3 D、
、“校验灯”发光不正常（暗红色），说明该支路短
、“校验灯”发光不正常（暗红色），说明该支路断
的物体，以的速度提升5 m，然后又以同样的速度沿水平方向
，则起重机对物体一共做了______J的功；起重机提升物体时的功率为
所示，一个大口的厚玻璃瓶内装有少量的水，用塞子塞紧，通过塞子的孔往瓶内打气到一
并会在瓶口出现“白气”
止．请在杠杆上画出最小的动力F。
图
B
图二
（1）连接图15中的实物图，要求滑动变阻器的滑片向左移动时，电流表的示数变大；
（2）闭合开关后，若电压表的示数是2V，为了测出额定功率，应把滑片向______端移动；（“A”或“B”）当电压表示数为2.5V时，电流表的示数如图16所示，则小灯泡的额定功率是______W。
（3）在图中，闭合开关后，若发现电压表无示数，而电流表有示数，故障可能是_______________；若闭合开关后，发现灯很亮，且滑动变阻器接线正确，这说明在闭合开关前没有_________________________________。
四、计算题：30、一辆质量为1500kg的汽车在平直的公路上匀速行驶，1分钟内前进1500米，已知汽车受到的平均阻力是3000N。
求：
（1）重力做的功；(2)汽车行驶的速度；（2）汽车在这段时间内的功率。
31、如图19所示，R1=20Ω，R3=60Ω，只闭合S2时，电流表的示数为0.2A；当S1、S2、S3都闭合时，电流表的示数为1.2A。
求：
（1） (1)电源电压（2）R2的阻值。
