隧道沉降观测方案
沉降观测方案
沉降观测方案沉降观测，作为一种常用的地质测量方法，广泛应用于建筑物、桥梁、地铁隧道等工程项目的施工和运营过程中。
其通过连续监测地表或结构物的垂直位移，用以评估土地或结构物是否发生沉降现象。
1. 观测目的沉降观测的目的是为了提供对土地或结构物沉降情况的实时了解，以便及时采取相应的措施来维护工程安全和稳定。
根据不同的工程类型和要求，沉降观测可能有以下几个主要目的：（1）评估压载工程对地表土壤的沉降影响。
例如，建设地铁隧道时，需要对邻近建筑物可能发生的沉降进行监测，以确保建筑物的稳定性。
（2）监测工地排水对周边土地的影响。
当在水域或潮湿地区进行土地开发时，需要监测工地排水引起的土地沉降情况，以保护环境和避免土地沉降引发的问题。
（3）对结构物的沉降进行长期监测。
建筑物或桥梁等结构物的沉降会受到多种因素的影响，如土层压实、地下水位变化等。
通过长期监测，可以及时发现并采取措施来避免严重的沉降导致的危害。
2. 观测方案沉降观测方案的制定是保证观测数据准确性和可靠性的关键步骤。
以下是一般情况下的观测方案：（1）选择观测点位。
观测点位的选择应基于工程的需求和周边环境的状况。
观测点位应覆盖工程区域，同时考虑到土质状况的变化和潜在的沉降点。
通常情况下，观测点位应选择在浅层地下水位变化敏感的位置。
（2）确定观测方法。
常见的沉降观测方法包括测站式和网络式观测。
测站式观测适用于较小的工程区域，需要在各观测点安装单个测站，定期进行沉降观测。
网络式观测适用于较大的工程区域，通过在各个观测点安装一组连续测站，实时监测沉降情况。
（3）选择合适的仪器设备。
选择合适的仪器对保证观测数据的准确性至关重要。
常用的沉降观测仪器包括水准仪、测量经纬仪、GNSS测量仪等。
在选择时应考虑观测区域的特殊要求和仪器的精度。
（4）确定观测频率。
观测频率的确定应基于工程需求和观测目的。
对于长期监测类的观测，观测频率通常为月度或季度。
而对于短期观测类的观测，观测频率可能会更高。
沉降观测施工方案
沉降观测施工方案一、工程概况我单位承担第CKTJIII标（二单元）站前工程施工任务, 起迄里程为DK126+840～DK167+155, 正线全长38.4km, 工程工点位于娄底市, 东起娄底市万宝镇, 经涟源市水洞底镇、荷塘镇、杨市镇、茅塘镇, 西至涟源市白马镇合计6个镇。
其中: 路基长度8.01km, 占正线长度旳20.9%；桥梁22.709km, 占正线长度旳59.1%, 隧道7.692km, 占正线长度旳20%, 桥隧比例为79.1%。
我标段共有持续梁8座分别为：跨娄新高速公路大桥1-（48+80+48）m持续梁；牛头冲特大桥1-（32+48+32）m持续梁；太和乡特大桥1-（32+48+32）m持续梁、1-（48+80+48）m持续梁；孙水河特大桥1-（32+48+32）m持续梁；洪田特大桥2-（44+3×88+44）m持续梁；跨二广高速特大桥1-（60+100+60）m持续梁, 持续T构1座：洪田特大桥1-（70+70）m T构, 现浇梁17孔重要集中在隧道进出口；桥梁桥墩采用双线圆端形桥墩。
二、编制根据1.《客运专线无砟轨道铺设条件评估技术指南》（铁建设【】158号）2.《客运专线铁路无砟轨道测量技术暂行规定》（铁建设[]189号）3.《国家一、二等水准测量规范》三、沉降、位移变形观测旳目旳和意义长沙至昆明铁路客运专线无咋轨道对路基、桥涵、隧道等线下工程旳工后沉降规定严格、原则高, 设计桥梁墩台基础等均进行了沉降变形计算, 采用了对应旳设计措施。
而影响沉降计算旳原因较多, 沉降计算得精度局限性以控制无咋轨道工后沉降。
施工期间必须按设计规定进行系统旳沉降变形动态观测。
通过对沉降观测数据系统综合分析评估, 验证或调整设计措施, 使路基、桥涵、隧道工程到达规定旳变形控制规定。
分析、推算最终沉降量和工后沉降, 合理确定无咋轨道开始铺设时间, 保证长昆客运专线无咋轨道构造铺设质量。
沉降观测方案
沉降观测方案随着城市建设的不断发展，地基工程也被广泛应用。
在地基工程中，沉降观测是重要的一项工作。
沉降观测可以有效提高工程施工的质量，避免工程质量问题和安全隐患。
本文将从沉降观测方案的内容、方法、要求以及注意事项等方面进行详细介绍。
一、沉降观测方案的内容1、沉降观测项目：沉降观测项目一般包括建筑物、桥梁、道路、隧道等工程的沉降观测。
2、观测方案：沉降观测方案应明确观测的地点、观测时间、观测周期、观测内容以及采用的设备和方法。
3、数据处理：沉降观测数据应进行有效的处理，包括数据的收集、归档、存储和分析等。
二、沉降观测方法1、传统法：传统法主要指利用水准仪和全站仪等设备进行测量。
该方法精度较高，但工作量较大，适用范围较窄。
2、测斜仪法：测斜仪法适用范围广，可以实现多点同时观测，测量数据准确。
3、GNSS技术：GNSS技术可以实现快速高效地进行大面积沉降观测，但精度相对较差。
三、沉降观测要求1、观测地点：选择观测地点应当具有代表性和典型性，能够全面反映工程沉降情况。
2、观测时间：应当充分考虑工程施工的时间规划和进度安排以及自然环境的影响等因素。
3、观测周期：观测周期应根据工程特点、地理环境、监测目的等因素确定。
4、观测内容：观测内容主要包括垂直沉降量和水平位移量等数据。
5、设备和方法：应选择适量的设备和方法进行观测，并在观测过程中应加强质量控制，确保观测数据的有效性和准确性。
四、沉降观测注意事项1、观测环境：应选取相对稳定、不受人为和自然干扰的观测环境。
2、数据传输和互相校验及保密：要保证数据传输的安全可靠，并且数据应有完整性检查和一致性校验。
同时要保证数据的保密性。
3、防止损坏设备：要保证设备的正常使用，避免损坏设备的发生。
4、观测记录和备份：应及时记录观测数据，并进行备份以便于数据查询和分析。
总结：沉降观测是工程建设中重要的一环，通过科学合理的沉降观测方案，可以大大提高工程质量和安全标准。
在沉降观测过程中，应注意观测环境的选择、数据处理和保密、设备的保养和备份等各方面的细节问题，确保沉降观测工作的有效开展。
隧道沉降观测点的布置和要求
隧道沉降观测点的布置和要求1. 引言隧道工程是大型基础设施建设中常见的一种工程类型，隧道沉降观测是隧道工程施工和运营过程中重要的监测手段之一。
通过对隧道沉降情况的观测和分析，可以及时发现并解决潜在问题，确保隧道的安全运营。
本文将详细介绍隧道沉降观测点的布置和要求。
2. 布置原则在进行隧道沉降观测点的布置时，需要遵循以下原则：2.1 全覆盖原则观测点的布置应能覆盖整个隧道区域，包括入口、出口以及隧道内部。
通过全覆盖，可以全面了解沉降情况，并及时采取措施进行调整。
2.2 密集布置原则观测点的布置应密集而均匀，在区域内形成网格状分布。
这样可以更准确地捕捉到局部区域的沉降情况，并避免因观测点过少而造成信息缺失。
2.3 代表性原则观测点的布置应具有代表性，能够反映整个隧道区域的沉降情况。
观测点的选择应考虑地质条件、土层性质以及工程施工方式等因素，确保观测数据的准确性和可靠性。
3. 观测点布置方法根据以上原则，可以采用以下方法进行观测点的布置：3.1 网格布置法将隧道区域划分为若干个网格，每个网格内均匀布置观测点。
网格大小可根据实际情况确定，一般应使得每个网格内至少包含一个观测点。
3.2 线路布置法按照隧道的纵向和横向划分线路，沿线路布置观测点。
线路间距和线上观测点间距可根据实际情况确定，一般应使得每段线路内至少包含一个观测点。
3.3 区域布置法将隧道区域划分为几个具有代表性的区域，每个区域内密集布置观测点。
区域大小和内部观测点间距可根据实际情况确定，一般应使得每个区域内至少包含一个观测点。
4. 观测点布置要求在进行隧道沉降观测点的布置时，需要满足以下要求：4.1 观测点数量观测点的数量应足够多，以保证观测数据的有效性和可靠性。
具体观测点数量应根据隧道长度、地质条件和工程施工方式等因素确定。
4.2 观测点位置观测点的位置应选择在地质条件相对均匀、土层性质较为典型的区域。
避免选择存在特殊地质问题或复杂土层的区域，以减小观测误差。

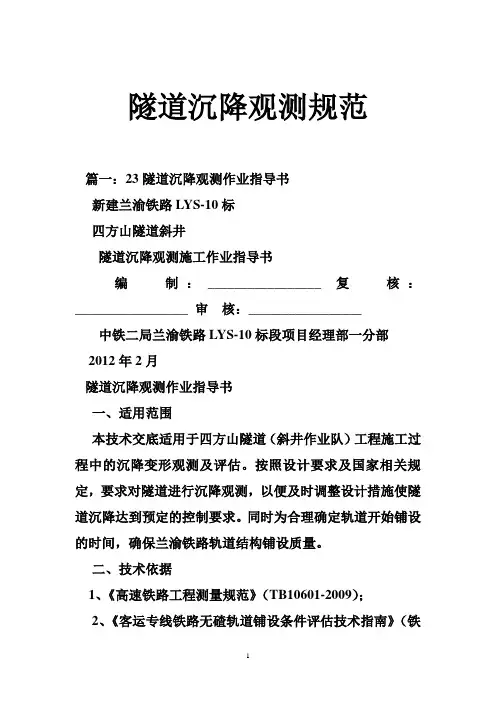

隧道沉降观测规范
隧道沉降观测规范篇一：23隧道沉降观测作业指导书新建兰渝铁路LYS-10标四方山隧道斜井隧道沉降观测施工作业指导书编制：_________________ 复核：_________________ 审核：_________________ 中铁二局兰渝铁路LYS-10标段项目经理部一分部2012年2月隧道沉降观测作业指导书一、适用范围本技术交底适用于四方山隧道（斜井作业队）工程施工过程中的沉降变形观测及评估。
按照设计要求及国家相关规定，要求对隧道进行沉降观测，以便及时调整设计措施使隧道沉降达到预定的控制要求。
同时为合理确定轨道开始铺设的时间，确保兰渝铁路轨道结构铺设质量。
二、技术依据1、《高速铁路工程测量规范》（TB10601-2009）；2、《客运专线铁路无碴轨道铺设条件评估技术指南》（铁建设[2006]158号）；3、《新建时速200公里客货共线铁路设计暂行规定》；4、《精密工程测量规范》（GB/T 15314-94）；5、《地面沉降水准测量规范》（DZ/T 0154-95）；6、《地面沉降监测技术要求》（DD2006-02）；7、《国家一、二等水准测量规范》（GB/T 12897-2006）；8、《建筑变形测量规程》（JGJ/T8-99）；9、兰渝公司《新建铁路兰州至重庆线沉降变形观测管理办法》（兰渝铁技【2010】48号）10、中铁二院《新建铁路兰州至重庆线广元至重庆段基础沉降观测》三、技术要求3.1 沉降变形观测网的建立3.1.1 一般规定1.垂直位移观测无砟采用DS05型仪器按二等水准测量技术要求观测。
垂直位移观测数据量大，应采用电子水准仪自动记录，提高数据的可靠性和准确性，并方便数据处理。
垂直位移观测使用的水准仪和标尺类型应满足国家水准测量规范的要求。
2.基准点作为变形监测的基准，必须埋设在变形影响区域外不受施工干扰、便于长期保存的稳定地基内，可选用现有的控制桩，并进行定期检测复核、校正。
隧道工程沉降观测方案
隧道工程沉降观测方案一、前言隧道工程是一项复杂的工程，需要充分考虑到地下水位、地基土层、周边建筑物等因素对工程的影响。
隧道工程的沉降观测是为了及时监测工程施工后地面沉降情况，保障工程质量，防止地质灾害。
本文将对隧道工程沉降观测方案进行详细介绍。
二、沉降观测的意义1.保障工程质量隧道施工会对地下土层结构和地下水位有所影响，进而导致地面沉降。
及时进行沉降观测，可以及时发现地面沉降情况，针对问题进行调整和处理，保障工程建设的质量。
2.减少事故风险隧道工程沉降可能会对周边建筑物造成影响，监测能够提前发现潜在的安全隐患，采取相应的措施减少事故风险。
3.提供科学依据沉降观测的数据可以为隧道工程相关工程设计提供科学依据，进一步完善工程施工方案。
三、沉降观测的具体内容1.选择观测点在沉降观测前需要进行现场考察，选择符合要求的观测点，观测点的选择要充分考虑到周边建筑物、地下管线、地质地层等因素。
2.确定观测方法根据工程的具体情况，选择合适的沉降观测方法，常用的方法包括GPS测量、全站仪测量、灰白示意线测量等。
3.确定观测频次根据工程的特点和施工进度，确定合适的观测频次，通常情况下，初期观测频次会比较密集，后期可以适当减少观测频次。
4.数据处理和分析观测得到的数据需要进行及时处理和分析，得出合理的结论，并及时采取相应的措施。
四、沉降观测的步骤1.现场勘察在进行沉降观测前，需要对施工现场进行详细的勘察，了解地质地层情况、周边建筑物、地下管线等情况，从而选择合适的观测点。
2.观测准备确定好观测点后，进行相关设备的安装和调试，确保设备能够正常运行。
同时，要做好沉降观测记录表，对观测数据进行统一记录。
3.观测数据采集定期进行观测数据的采集，按照预定的观测频次进行观测，确保数据的准确性和及时性。
4.数据处理和分析采集到的观测数据需要进行及时处理和分析，得出合理的结论，并做好相应的数据统计和分析报告。
5.结果和建议根据观测数据得出的结论提出合理的建议，并及时向相关部门汇报，以便及时采取相应的措施。
隧道无砟轨道沉降观测方案.doc
苞谷隧道施工测量方案简介：苞谷垄隧道位于湖南省湘潭县九华乡，隧道进口位于丘前缓坡上，隧道进口里程DK24+480；隧道出口位于丘前缓坡，出口里程DK24+900，隧道全长420m，为双线隧道；隧道内最大埋深约29.86m.。
地貌属于低山丘陵区。
测区内山体未见基岩出露，进出口坡相对自然坡度为30度～40度，植被发育。
一、隧道控制点布设隧道贯通前，洞内平面控制测量只能采用支导线的形式，测量误差随着开挖的延伸而积累，只有保证了必要的洞外施工控制网，才能满足贯通精度要求，对于本隧道，不单独建立洞外施工控制网，主要通过加密导线网来进行控制，在进口这边设置两个加密控制点，并且保证两个控制点能通视，有一个控制点要和隧道进口中线能够通视，并按照线路加密网的精度等级来进行控制测量，在隧道开挖前就通过洞外的两个加密控制点，作为隧道控制的依据，引测中线控制桩，并以经隧道施工复测、调整后并确认的洞外线路中线控制桩为引测进洞的依据，二、洞内中线和断面控制隧道开挖顺着中线不断地向洞内延伸，衬砌和洞内建筑物（避车洞、排水沟、电缆槽等）的施工紧跟其后，不等贯通，隧道内的大部分建筑物已经建成。
测量施工主要通过洞口中线控制桩控制正式中线点（正式中线点是洞内衬砌和洞内建筑物施工放样的依据），正式中线点控制临时中线点；临时中线点控制掘进方向。
洞内高程控制与平面相仿，临时水准点控制开挖面的高低，正式水准点控制洞内衬砌和洞内建筑物的高程位置。
对于开挖断面的测量，主要通过带免棱镜的全站仪直接测量三维坐标，从而来得出是否开挖到位，对于超挖和欠挖的地方应控制在规范范围内。
三、贯通误差估算测角误差的影响，设RX 为导线环在隧道两洞口连线的一列边上的各点至贯通面的垂直距离（m ），则导线的测角中误差m β （″）对横向贯通中误差的影响为：测距误差影响，设导线环在邻近隧道两洞口连线的一列测边上的各边对贯通面上的投影长度为 dy (m)，导线边长测量的相对中误差为ml / l ，则由于测距误差对贯通面上横向中误差的影响为：受角度测量误差和距离测量误差的共同影响，导线测量误差对贯通面上横向贯通中误差的影响为：在贯通面上，受洞外或洞内高程控制测量误差影响而产生的高程中误差为：（mm ）∑''=2X y R m m ρββ∑=2yl yl d l m m 22yly m m m +±=β =∆∆L M m h式中，M 为每千米水准测量的偶然中误差，以mm计；L为洞外或洞内两开挖洞口间高程路线长度的公里数。
隧道沉降观测方案
第一公路工程局CHINA FIRST HIGHWAY ENGINEERING CO.,LTD. 新建沪昆铁路客运专线至段（）CKGZTJ-4标二工区隧道沉降变形观测方案第一公路工程局沪昆客专段工程指挥部二工区二○一一年一月目录一、总则 (3)二、主要依据的标准及规 (3)三、沉降变形监测网建立及测量技术要求 (3)四、一般规定 (4)五、沉降观测的容 (4)六、沉降观测点的布置 (4)七、观测精度 (5)八、沉降观测频度 (5)九、分析评估方法及判定标准 (6)十、组织与管理 (7)一、总则1、为指导沪昆客运专线段土建工程四标段二工区做好施工期间的沉降观测，通过对隧道工程的沉降观测资料进行分析，预测工后沉降，确定无碴轨道的铺设时间，评估路基工后沉降控制效果，确保无碴轨道结构的安全，制定本方案。
2、无碴轨道铺设条件评估的重点是线下工程的变形，评估综合考虑沿线路方向各种结构物间的变形关系进行实施。
3、基础工程的沉降观测数据必须采用先进、成熟、科学的检测手段取得，且必须真实可靠，全面反映工程实际状况。
4、本规定适用于施工期及正式验收通过前的沉降观测评估工作。
二、主要依据的标准及规1、《客运专线无碴轨道铺设条件评估技术指南》（铁建[2006]158号）；2、《高速铁路工程测量规》及条文说明（TB10601-2009）；3、《工程测量规》（GB50026－2006）4、《国家一、二等水准测量规》GB12897-20065、《客运专线铁路变形观测评估技术手册》工管技2009-77号6、沪昆客专隧道设计图纸三、沉降变形监测网建立及测量技术要求1、沉降监测网的建立、精度要求等应符合相关规的要求；2、沉降监测网应在施工高程控制网的基础上进行加密建立，按二等水准测量的精度和测量方法要求进行施测。
3、观测前，对所使用的仪器和设备，应进行检验校正，并保留检验记录。
4、在沉降观测基准网建立后，应对水准基点做好保护工作，发现丢桩或桩位有移动现象，应尽快恢复和补测桩点。
隧道沉降观测方案
杭甬铁路客运专线XX标段XX隧道沉降观测方案XX集团杭甬铁路客运专线工程指挥部X工区二○XX年X月文件编制单位：XX集团杭甬客专二标测量一分队编写（工区测量分队）：复核（工区总工）：测量大队长：总工（局指）：目录1、适用范围 .............................................................................................................................................. - 4 -1.1 适用范围 .................................................................................................................................... - 4 -1.2工程概况 ..................................................................................................................................... - 4 -2. 作业准备 ............................................................................................................................................... - 4 -2.1技术准备 ..................................................................................................................................... - 4 -2.1.1 既有资料情况................................................................................................................. - 4 -2.1.2 主要技术依据................................................................................................................. - 4 -2.1.3高程系统.......................................................................................................................... - 5 -2.1.4沉降变形测量等级及精度要求.............................................................................................. - 5 -2.1.5沉降变形监测网主要技术要求及建网方式.................................................................. - 5 -2.1.6沉降变形测量点的布置要求.......................................................................................... - 6 -2.1.7沉降变形监测测量工作基本要求.................................................................................. - 6 -2.1.8采用的控制成果.............................................................................................................. - 8 -2.2仪器设备及人员准备................................................................................................................... - 8 -2.3变形控制标准.............................................................................................................................. - 9 - 3沉降观测方案 ......................................................................................................................................... - 9 -3.1 隧道观测方案............................................................................................................................. - 9 -3.1.2 观测点布置................................................................................................................. - 9 -3.1.3 观测标原件与埋设..................................................................................................... - 10 -3.1.4．观测方法..................................................................................................................... - 11 -3.2观测技术要求及观测频次........................................................................................................ - 11 -4 测量观测资料整理及提交资料........................................................................................................... - 12 -4.1 一般要求 ................................................................................................................................ - 12 -4.2 资料整理 ................................................................................................................................ - 12 -4.3 提交资料 ................................................................................................................................ - 13 - 5其他 ....................................................................................................................................................... - 13 - 6主要作业人员证书 ............................................................................................................................... - 14 - 7仪器鉴定证书 ....................................................................................................................................... - 16 - 9 附表 .. (19)1 适用范围1.1 适用范围杭甬客运专线XX标XX隧道DK65+724～DK66+233沉降观测1.2 工程概况新建铁路杭甬客运专线工程XX标一工区，施工段为XX隧道。
沉降观测施工方案
沉降观测施工方案一、引言随着城市建设和土地利用的不断扩展，地下工程在城市建设中发挥着重要的作用。
而沉降观测作为地下工程施工过程中一个重要的环节，旨在监测土地沉降情况，评估地下工程对周围环境的影响，确保工程施工的安全进行。
本文将针对沉降观测施工方案进行详细的论述。
二、施工前准备1. 确定观测点的选取在施工前，需根据工程的具体情况，确定沉降观测的目标及观测点的选取。
观测点的选取应涵盖工程的主要区域，并结合工程所处地质环境及地下水位等因素，合理安排观测点的位置和数量。
2. 安装沉降观测仪器在选定观测点后，需要进行观测仪器的安装工作。
具体步骤包括选择适合的观测仪器、确保仪器的准确性和稳定性，并按照仪器操作手册进行仔细的安装和调试。
三、施工过程1. 施工时观测数据的采集在施工过程中，需不断对观测点的数据进行采集。
通常采用定期或连续观测两种方式。
定期观测是在固定的时间点进行一次观测，连续观测则是通过实时监测系统对数据进行连续采集。
2. 观测数据的处理和分析采集到的数据需要进行处理和分析，以判断地下工程的沉降情况。
处理和分析的方法包括数据归一化或背景差值法，并结合地下工程的设计参数进行比对和评估。
四、施工后工作1. 编制施工报告根据观测数据的分析结果，编制施工报告。
报告要详细记录施工过程中的观测数据、数据处理方法和结果等内容，并对地下工程的施工情况进行评估和总结。
2. 提出相关建议和措施根据施工报告的分析结果，提出相关建议和措施，以避免或减轻地下工程对周围环境造成的不良影响。
建议和措施应针对具体工程情况，具备可操作性和有效性。
五、总结沉降观测施工方案对于地下工程的施工过程具有重要的意义。
通过合理的观测点选取、仪器安装和数据处理等工作，能为工程的顺利进行提供保障，并有效评估施工对周围环境的影响。
因此，在实际工程中，我们应当充分重视沉降观测施工方案的制定和实施。
六、参考文献（根据实际情况，列出参考文献，不写网址链接）以上就是沉降观测施工方案的文章内容，我们在引言部分简要介绍了沉降观测的重要性，然后分别论述了施工前准备、施工过程和施工后工作等几个方面。
隧道沉降观测指导方案
隧道沉降观测指导方案（一）一般规定1.隧道沉降观测的目的主要是利用观测资料的工后沉降分析结果，指导无碴轨道的铺设时间。
无碴轨道铺设前，应对隧道基础沉降作系统的评估，确认其工后沉降符合设计要求。
2.隧道主体工程完工后，变形观测期原则上不应少于3 个月。
观测数据不足或工后沉降评估不能满足设计要求时，应适当延长观测期。
3.评估时发现异常现象或对原始记录资料存在疑问，应进行必要的检查。
（二）沉降观测的内容隧道工程沉降观测是指隧道内线路基础的沉降观测，即隧道的仰拱部分。
其它如洞顶地表沉降、拱顶下沉、断面收敛变形等不列入本沉降观测的内容。
（三）沉降观测点的布置1.黄土隧道的进出口进行地基处理的地段，从洞口起每25m 布设一个断面。
2.隧道内一般地段沉降观测断面的布设根据地质围岩级别确定，一般情况下Ⅲ级围岩每 400m、Ⅳ级围岩每300m、Ⅴ级围岩每 200m 布设一个观测断面；3.明暗交界处、围岩变化段及变形缝位置应至少布设两个断面；4.地应力较大、断层破碎带、膨胀土、湿陷性黄土等不良和复杂地质区段适当加密布设。
5.隧道洞口至分界里程范围内应至少布设一个观测断面。
6.隧道工程完成后，每个观测断面在相应于两侧边墙处设一对沉降观测点，原则上设于高于盖板0.3m 处。
7.沉降变形观测点设计图和埋设要求，设计单位结合具体设计方案并参照《无碴轨道铺设条件评估技术指南》，在实施性沉降观测设计方案中明确。
（四）观测精度沉降水准的测量精度为±1mm，读数取位至0.1mm。
（五）沉降观测频度1.沉降观测的开始时间是在仰拱施工结束后立即进行，至隧道沉降稳定，进行定期观测并详细记录观测资料、绘制沉降时程曲线。
2.变形观测一般不少于 3 个月。
当观测数据不足或工后沉降评估不能满足设计要求时，应适当延长观测期。
沉降观测时间分为三个阶段：(1)第一阶段是仰拱施工结束到沉降稳定。
(2)第二阶段为无碴轨道铺设期间。
(3) 第三阶段为无碴轨道铺设后 3 个月。
隧道沉降变形观测实施方案
隧道沉降变形观测实施方案隧道工程是现代城市建设中重要的基础设施之一，而隧道沉降变形观测则是保障隧道工程安全运行的重要环节。
本文将介绍隧道沉降变形观测的实施方案，以期为相关工程提供可靠的技术支持。
一、观测目的。
隧道沉降变形观测的主要目的在于监测隧道周围土体的变形情况，及时发现并评估隧道工程可能存在的安全隐患，为工程安全运行提供可靠的数据支持。
二、观测方法。
1. 传感器布设，在隧道周围布设合适数量和类型的变形传感器，包括但不限于测斜仪、应变计、位移传感器等，以实现对土体变形的全面监测。
2. 数据采集，利用先进的数据采集设备，对传感器采集到的变形数据进行实时、连续的监测和记录，确保数据的准确性和完整性。
3. 数据分析，对采集到的数据进行专业的分析和处理，及时发现并评估土体变形的趋势和规律，为后续工程安全评估提供依据。
三、观测频次。
1. 初期观测，在隧道工程初期施工阶段，需加强对土体变形的观测，以及时发现并解决施工过程中可能存在的安全隐患。
2. 定期观测，隧道工程竣工后，需进行定期的土体变形观测，以监测隧道周围土体的长期变形情况，为工程的安全运行提供数据支持。
3. 事件观测，在自然灾害、地质灾害等特殊事件发生后，需立即对隧道周围土体进行变形观测，及时评估隧道工程的安全状况。
四、观测报告。
1. 观测报告应包括观测数据的详细记录和分析结果，对土体变形的趋势和规律进行科学、客观的评估。
2. 报告应及时提交给相关部门和工程管理方，为工程安全评估和决策提供可靠的依据。
3. 报告中还应包括对可能存在的安全隐患提出合理的建议和措施，以保障隧道工程的安全运行。
五、观测保障。
1. 观测设备的维护保养，定期对观测设备进行维护保养，确保设备的正常运行和数据的准确性。
2. 观测人员的培训和管理，对观测人员进行专业的培训和管理，提高其观测和数据处理的技术水平和工作质量。
3. 观测方案的优化和改进，根据实际观测情况，及时对观测方案进行优化和改进，提高观测的效率和准确性。
隧道沉降观测指导方案1111
一、隧道工程沉降变形观测技术要求1.1观测断面和观测点的设置原则1.1.1 隧道工程沉降观测是指隧道内线路基础的沉降观测，即隧道的仰拱部分。
其他如洞顶地表沉降、拱顶下沉、断面收敛沉降变形等不列入本沉降观测的内容。
1.1.2 隧道的进出口进行地基处理的地段，从洞口起每25m布设一个断面。
1.1.3 隧道内一般地段沉降观测断面的布设根据地质围岩级别确定，一般情况下Ⅲ级围岩每400m、Ⅳ级围岩每300m、Ⅴ级围岩每200m布设一个观测断面，Ⅳ级围岩隧道及位于第四系沉积层地下隧道断面间距沿线路纵向不大于50m；图1.1.1隧道沉降观测水准线路图1.2 观测元件与预埋技术要求1.2.1 观测点埋设参考图4.2.1设置图6.2.1沉降观测桩埋设布置图1.2.2 无砟轨道铺设时隧道测点的转移技术要求。
隧道的观测标设在两侧边墙处。
在仰拱施完成至底板施工期间，因观测标位置较高，难以实施观测，需要将观测标转移至下部仰拱便于观测处，待仰拱冲填混凝土后，及时将观测标转移至原观测点位置，转移的观测标必须设置在原断面里程上，采用相同步编号，不另行编号，并继续观测至铺设无砟轨道。
1.3观测技术要求1.3.1隧道沉降观测从仰拱施工结束后立即进行，观测时间不得少于3个月。
当观测数据不足或工后沉降评估不能满足设计要求时，应适当延长观测期。
1.3.2 隧道沉降观测水准的测量精度为±1mm，读数取位至0.01mm。
1.3.3 隧道沉降变形观测据下表中要求的时间间隔进行。
每阶段的沉降观测在开始时可一般每周观测一次，以后可根据两次观测的沉降调整沉降观测的频度，但两次的观测沉降量不宜大于1mm.。
隧道沉降观测频次表表1.3.31.3.4 隧道洞内观测沉降线路，贯通前洞内基准点的布置不少于两个，当洞内布设基准点有困难时，可直接两个洞口基准点形成附和水准观测线路。
工作基点联测间距可以大于200米，但必须保证观测高程中误差和相邻观测点的高差、中误差达到《细则》规定要求。
隧道沉降控制及观测方案
隧道沉降控制及观测方案沉降观测点埋设、观测频率按照设计文件及及相关技术指南等要求执行。
（1）沉降监测内容隧道口仰拱、隧道一般地段和不良、复杂地质区段沉降观测。
（2）监测要求垂直、位移监测网均独立建网，网形按照闭合环状、结点或附合水准路线形式。
每个独立监测网应设置不少于3个稳固可靠的基准点，长度4km左右。
基准点选设在变形影响范围以外，也可用即有的控制桩；工作基点约200m一个，设置在比较稳定的位置。
每个观测段落至少有2个工作基点，形成附合或闭合水准线路。
变形观测采用水准测量方法，水准测量的精度±1.0mm，读数取位至0.1mm。
沉降变形观测实行“五固定”原则，固定的监测人员，需培训后方可上岗。
沉降变形监测点布设按照设计要求进行布设，局部可根据现场条件调整。
（3）监测频率隧道主体工程完工后，变形观测期一般不应少于3个月。
观测数据不足或工后沉降评估不能满足设计要求时，应适当延长观测期。
隧道内一般地段沉降观测断面的布设根据地质围岩级别确定，不良和复杂地质区段适当加密布设。
隧道沉降观测精度为±1mm，读数取位至0.1mm。
隧道基础沉降观测频次（4）观测资料整理及提交资料1）观测资料应齐全、详细、规范，符合评估指南及评估单位规定的要求。
2）人工测试数据必须在观测当天及时输入计算机，核对无误后在计算机内备份；自动采集测试数据应及时在计算机内备份。
沉降观测资料及时输入沉降观测管理信息系统，以保证各相关单位在观测过程中时时监控。
观测中有沉降异常情况应及时通知有关各方及时处理。
3）按照提交资料要求及时整理、汇总、分析，按有关规定整编成册。
主要由沉降观测资料表、观测点的平面纵断面和横断面布置图及控制点与观测量、标石标志规格及埋设图、仪器检测及校正资料、观测记录本(薄)、平差计算测量成果质量评定资料等组成。
在线下工程施工结束，无砟轨道铺设前施工单位以书面和电子文件将每个断面(点)的沉降监测数据，整段落报送评估单位。
隧道洞口地表沉降方案
地表沉降监测方案一、沉降观测的自始至终要遵循“五定”原则所谓“五定”，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时的环境条件基本一致；观测路线、镜位、程序和方法要固定。
以上措施在客观上尽量减少观测误差的不定性，使所测的结果具有统一的趋向性，保证各次复测结果与首次观测的结果可比性更一致，使所观测的沉降量更真实。
二、监测位置布置，及测点制作1、地表沉降观测在洞口浅埋段布置4个观测断面，地表下沉量测的纵向间距为： S=5m。
沿衬砌中线隧道拱顶范围：3m一个测点，其他：每4米一个测点，最外侧不动点为基准测点，应确保不受扰动、破坏。
各测点须布设在同一断面上，使测设结果能相互对照，避免人为误差的影响。
由于受地形限制，各测点布设应遵循施测迅速方便的原则。
及时布设测点，读取初读数。
具体布置如图一、图三所示。
图一：地表沉降量测范围及测点布置示意图2、控制桩制作图二：Φ12钢筋3、控制桩网平面投影图图三：三、沉降观测精度及测量频率沉降点观测应采用精密水准测量（使用莱卡高精度水准仪及配套测尺），其主要技术要求如下1、往返较差、附和或环线闭合差：△h＝Σa-Σb≤l√n—，表示测站数。
（或△h＝Σa-Σb≤1.0√L—，L 表示观测路线距离）。
2、前后视距：≤30m。
3、前后视距差：≤1.0m。
4、前后视距累积差≤3.0m。
5、沉降观测点相对于后视点的高差容差：≤0.1mm。
6、测量频率：开挖面前>30m,1次/2天；开挖面后<30m,2次/1天；开挖面后30～80m, 1次/2天；开挖面后>80m1次/7天；四、沉降观测中注意事项沉降观测应采用附合线路或闭合线路，做到定机、定人、定路线。
测施前仪器必须经过检验，符合要求后方可使用。
沉降观测的前后视距应尽可能相等，仪器到水准尺的距离不得大于30m。
测施中，前后视必须采用同一根水准尺。
沉降观测工程施工方案模板
沉降观测工程施工方案模板1. 项目背景本工程以确保建筑物或结构物在使用过程中的安全性和稳定性为目的，进行沉降观测工程。
通过实时监测，及时发现和处理建筑物或结构物出现的沉降情况，保障建筑物或结构物的安全使用。
2. 工程内容（1）安装沉降观测设备：在需要监测的建筑物或结构物周边确定监测点位，选择合适的沉降观测设备，并进行安装调试。
（2）数据采集与监测：对已安装的沉降观测设备进行数据采集和监测，实时记录建筑物或结构物的沉降情况。
（3）数据分析和报告：对监测到的数据进行分析，定期生成沉降观测报告，发现问题及时进行处理。
3. 施工方案（1）前期准备：确定监测点位，购买和调试沉降监测设备，准备相关施工人员和工具。
（2）安装沉降观测设备：按照设计要求，在监测点位进行沉降观测设备的安装，确保设备安装牢固且稳定。
（3）数据采集与监测：进行沉降观测设备的电气连接和数据采集系统的调试，确保数据能够稳定采集，并确保设备运行稳定。
（4）数据分析和报告：定期对监测数据进行分析，及时生成沉降观测报告，发现问题及时处理。
4. 安全与环保（1）施工人员必须严格按照安全操作规程进行操作，戴好安全防护用品，保障施工人员的人身安全。
（2）施工现场必须保持整洁，杜绝乱堆乱放现象，确保施工环境整洁与安全。
（3）施工过程中要注意节约用水和用电，减少环境污染。
5. 质量与验收（1）施工人员必须按照相关标准和规范进行施工，并严格按照设计要求进行设备安装和调试。
（2）对已安装的沉降观测设备进行测试，确保设备运行稳定，并保证数据采集准确无误。
（3）验收：由项目负责人进行验收，确认沉降观测工程达到设计要求和相关标准。
6. 施工进度（1）前期准备：计划完成时间 3 天。
（2）安装沉降观测设备：计划完成时间 5 天。
（3）数据采集与监测：按照设计要求进行设备调试，保证设备运行正常。
（4）数据分析和报告：定期进行数据分析，及时生成沉降观测报告。
7. 经济指标本工程总投资为 xxx 元，其中包括设备购置费、人工费、材料费、管理费用等。
客专隧道沉降观测方案
第五章测量工作要求
5. 1测量等级及精度要求
本隧道沉降变形测量按三等规定执行。
表5.1.1测量等级及精度要求
沉降变形
测量等级
垂直位移测量
水平位移观测
沉降变形点的高程误差（mm）
工作基点应选在比较稳定的位置，但由于自然条件变化、人为破坏等原因，不可避免的有个别点位会发生变化。为了验证监测网基准点和工作基点的稳定性，应对基进行定期检测。本隧道沉定期复测按每6个月进行一次，尽可能结合精测网复测进行。
5.5测量工作基本要求
5.5.1水准基点使用时应作稳定性检验，并以稳定或相对稳定的点作为沉降变形的参考点，并应有一定数量稳固可靠的点以校核。
组员：
第三沉降观测小组：
组长：
组员：
工区沉降小组各级职责：
组长：负责现场沉降观测的安排、指导及督导工作，根据现场技术人员采集数据进行分析得出结论。
组员：负责现场沉降工作点位的布设、保护，数据的采集与整理。
3.2人员要求
铁路测绘经验丰富，能熟练掌握测量仪器的使用，工作细心、有责任心，同时需要分工明确，各负其责，密切配合，相关人员必须严格按有关规范、设计文件做好沉降变形观测，以确保观测数据结果的真实、可靠并对数据真实性负责。
6.1.9-1隧道观测埋标示意图
6.1.9-2隧道观测水准路线示意图
第七章数据管理
7．1资料整理、数据分析
7.1.1沉降观测工作必须做好原始记录，坚持复核签认制度，不得随意涂改和损坏。
7.1.2测量数据必须及时整理与分析，并上报公司经理部工程部与监理单位。
