暖通空调监控系统

暖通空调监控系统一、概述本文档旨在详细介绍暖通空调监控系统的设计、安装、配置和使用等相关内容。

暖通空调监控系统为企业、机构和住宅提供高效的暖通空调设备监控和管理功能，能够实时监测和控制温度、湿度、空气质量等参数，并通过报警和远程操作等功能提供全面的设备管理和故障排除。

二、系统架构1·系统硬件组成a) 控制主机：负责整个监控系统的数据采集、处理和控制。

b) 传感器：用于监测温度、湿度、气压等参数。

c) 执行机构：用于控制空调设备的启停、温度调节等操作。

d) 通讯设备：用于将数据传输给上位机或远程服务器。

2·系统软件组成a) 主控软件：用于监控和控制整个系统的运行状态。

b) 数据库：存储和管理系统采集到的各项数据。

c) 远程管理软件：用于远程操作和管理系统。

d) 报警监控软件：用于监测报警事件并发送报警信息。

三、系统设计与配置1·系统设计要求a) 硬件配置：选择适合的传感器、控制主机、通讯设备和执行机构等组成系统。

b) 功能需求：明确系统需要监控和控制的参数以及报警和远程操作等功能要求。

c) 接口需求：确定系统与其他设备和平台的接口和协议要求。

d) 系统结构：设计合理的系统架构和数据流程。

2·硬件及软件配置a) 安装和配置控制主机。

b) 接入和配置传感器。

c) 连接和配置执行机构。

d) 安装和配置通讯设备。

e) 配置主控软件、数据库、远程管理软件和报警监控软件。

四、系统使用与操作1·系统操作界面a) 主控软件界面介绍。

b) 远程管理软件界面介绍。

c) 报警监控软件界面介绍。

d) 用户权限管理和操作流程。

2·参数监测与调节a) 温度监测与调节操作。

b) 湿度监测与调节操作。

c) 空气质量监测与调节操作。

d) 其他参数监测与调节操作。

3·报警与故障排除a) 报警信息的接收和处理。

b) 常见故障排除方法。

c) 紧急情况处理流程。

五、附件本文档涉及的附件，包括但不限于系统配置文件、硬件连接图、网络拓扑图等。

暖通空调监控系统

暖通空调监控系统一、引言1.1 编写目的本文档旨在提供一个详细的说明和指南，用于设计、部署和维护暖通空调监控系统。

该系统旨在提供对暖通空调设备的监控和控制，并提供实时数据和报警功能，以优化设备的运行和维护过程。

1.2 读者对象本文档主要面向系统架构师、工程师、维护人员以及其他相关人员，他们将负责设计、实施、部署和维护暖通空调监控系统。

二、系统概述2.1 系统简介暖通空调监控系统是一个基于网络的监控和控制系统，集中管理和控制暖通空调设备，如空调机组、风机、水泵等。

通过实时数据采集和分析，系统能够提供设备状态监控、故障报警、能耗统计等功能，以提高设备性能和节能效果。

2.2 系统架构暖通空调监控系统由以下主要组件组成：- 数据采集模块：负责实时采集设备的运行数据，包括温度、湿度、压力等参数。

- 数据存储模块：用于存储和管理采集的数据，提供数据查询和分析功能。

- 控制模块：通过控制命令发送给设备，实现远程控制和调整设备的运行状态。

- 报警模块：监测设备状态和预设的阈值，一旦超过阈值就触发报警通知。

- 用户界面：提供用户操作界面，用于监控设备状态、查看历史数据和设置参数。

三、系统功能3.1 设备监控系统能够实时监控设备的运行状态，包括温度、湿度、压力、电流等参数。

监控数据将以图表和报表的形式展示，方便用户查看和分析设备的运行情况。

3.2 远程控制用户可以通过用户界面发送控制命令，实现对设备的远程控制。

例如，调整温度设定值、启停设备、调整风速等。

3.3 报警通知系统能够监测设备状态和预设的阈值，一旦超过阈值就会触发报警通知。

报警通知方式包括短信、邮件和方式应用程序推送，以及声光报警等。

3.4 能耗统计系统能够统计和分析设备的能耗情况，包括实时能耗和历史能耗。

用户可以通过用户界面查看能耗报表和曲线图，以便进行能耗管理和优化。

四、系统设计与实施4.1 系统需求分析在设计和实施暖通空调监控系统之前，需要进行详细的需求分析，包括设备监控要求、控制要求、报警要求、用户界面要求等。

暖通空调(HVAC)系统监控

新风机组监控
工作原理是在室外抽取新鲜的空气经过除尘、除湿（或加湿）、降温（或升温）等处理后通过风机送到室内，在进入室内空间时替换室内原有的空气。新风机组控制包括：送风温度控制、送风相对湿度控制、防冻控制、CO2浓度控制以及各种联锁内容。如果新风机组要考虑承担室内负荷（如直流式机组），则还要控制室内温度（或室内相对湿度）。
暖通空调系统监控概述
建筑设备监控系统是对建筑物和建筑群的供配电、照明、制冷、热源与热交换、空调、通风、给排水、以及电梯等机电设备进行集中监视、控制与管理的综合系统。暖通空调系统有以下三部分组成：（1）空气调节系统；（2）制冷系统；（3）供热系统。
空调系统的监控
空调系统主要就是调节室内空气的冷、热、干、湿，并起到净化空气的作用，使人们工作、生活在比较舒适的环境中。空气调节的目的是主要对空气进行冷却或加热,减温或加湿,以及过滤等处理措施。其相应设备有制冷机组、热水炉、风机盘管系统、风管系统、水管系统等。
主要任务是接受中央控制机的信号即用户需求，根据燃烧状况控制相关参数如送煤速度等来调节控制锅炉的产热量，从而实现锅炉的高效率节能运行。检测的参数有：排烟温度，供水温度，炉膛、对流受热面进出口、省煤器、空气预热器、除尘器出口烟气压力，一次风、二次风压力，空气预热器前后压差，排烟含氧量信号以及挡煤板高度位置信号，炉排速度，鼓风机、引风机风量及挡煤板高度
新风机组监控
新风机组监控范围
新风机设备的启停状态、运行状态；新风机的送风温、湿度测量工作情况；新风机的冷冻水阀门调节情况；过滤网是否堵塞及报警情况。
新风机组监控方案
监视风机电机的运行/停止状态监测风机出口空气温、湿度参数；监测新风过滤器两侧压差，以了解过滤器是否需要更换监视新风阀打开/关闭状态；控制风机启动/ 停止；控制换热器热水侧调节阀，使风机出口温度达到设定值控制干蒸汽加湿器的阀门，使风机出口空气湿度达到设定值；

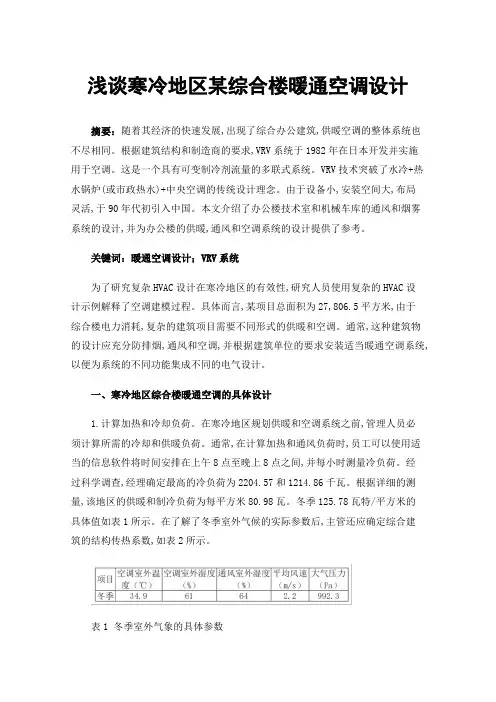

浅谈寒冷地区某综合楼暖通空调设计

浅谈寒冷地区某综合楼暖通空调设计摘要：随着其经济的快速发展,出现了综合办公建筑,供暖空调的整体系统也不尽相同。

根据建筑结构和制造商的要求,VRV系统于1982年在日本开发并实施用于空调。

这是一个具有可变制冷剂流量的多联式系统。

VRV技术突破了水冷+热水锅炉(或市政热水)+中央空调的传统设计理念。

由于设备小,安装空间大,布局灵活,于90年代初引入中国。

本文介绍了办公楼技术室和机械车库的通风和烟雾系统的设计,并为办公楼的供暖,通风和空调系统的设计提供了参考。

关键词：暖通空调设计；VRV系统为了研究复杂HVAC设计在寒冷地区的有效性,研究人员使用复杂的HVAC设计示例解释了空调建模过程。

具体而言,某项目总面积为27,806.5平方米,由于综合楼电力消耗,复杂的建筑项目需要不同形式的供暖和空调。

通常,这种建筑物的设计应充分防排烟,通风和空调,并根据建筑单位的要求安装适当暖通空调系统,以便为系统的不同功能集成不同的电气设计。

一、寒冷地区综合楼暖通空调的具体设计1.计算加热和冷却负荷。

在寒冷地区规划供暖和空调系统之前,管理人员必须计算所需的冷却和供暖负荷。

通常,在计算加热和通风负荷时,员工可以使用适当的信息软件将时间安排在上午8点至晚上8点之间,并每小时测量冷负荷。

经过科学调查,经理确定最高的冷负荷为2204.57和1214.86千瓦。

根据详细的测量,该地区的供暖和制冷负荷为每平方米80.98瓦。

冬季125.78瓦特/平方米的具体值如表1所示。

在了解了冬季室外气候的实际参数后,主管还应确定综合建筑的结构传热系数,如表2所示。

表1 冬季室外气象的具体参数表2 建筑结构内的传热系数值通过控制综合楼结构中的传热系数，员工可以使用该值来确定供暖和空调系统的结构内容和灵活性，并计算冷却和加热负荷提高准确性。

2.VRV系统的设计。

在暖通空调系统中正式采用VRV系统之前，设计师必须考虑制冷的吸收范围和空调的具体方式。

该项目使用窗户和通风口，这意味着任何新鲜空气污染物都可以被暖气和空调承担。

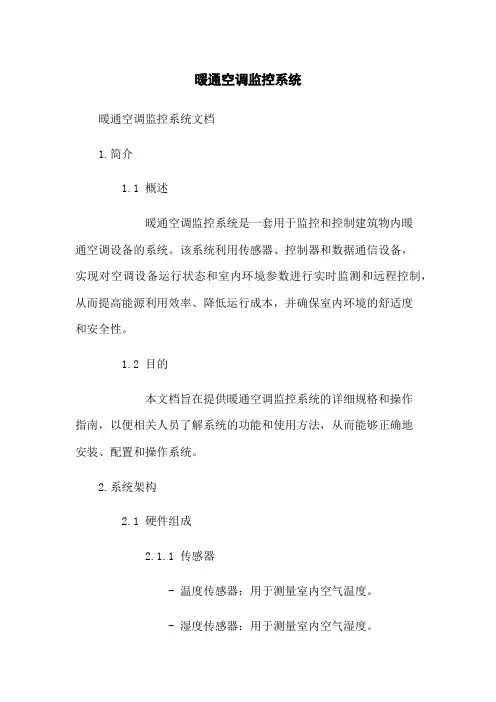

暖通空调监控系统

暖通空调监控系统暖通空调监控系统文档1.简介1.1 概述暖通空调监控系统是一套用于监控和控制建筑物内暖通空调设备的系统。

该系统利用传感器、控制器和数据通信设备，实现对空调设备运行状态和室内环境参数进行实时监测和远程控制，从而提高能源利用效率、降低运行成本，并确保室内环境的舒适度和安全性。

1.2 目的本文档旨在提供暖通空调监控系统的详细规格和操作指南，以便相关人员了解系统的功能和使用方法，从而能够正确地安装、配置和操作系统。

2.系统架构2.1 硬件组成2.1.1 传感器- 温度传感器：用于测量室内空气温度。

- 湿度传感器：用于测量室内空气湿度。

- 压力传感器：用于测量空调系统的压力。

- 流量传感器：用于测量空调系统的水流量。

- 电能传感器：用于测量空调设备的能耗。

2.1.2 控制器- 中央控制器：用于接收传感器数据，进行逻辑计算和控制命令的，并与上位机进行通信。

- 分区控制器：用于对具体的空调设备进行控制，根据中央控制器的命令调整设备的运行参数。

2.1.3 数据通信设备- 上位机：用于用户与系统的交互，显示实时数据、报警信息和统计分析结果，并提供远程控制功能。

- 通信模块：用于将传感器数据和控制命令传输给上位机和控制器。

2.2 软件组成2.2.1 监控软件- 数据采集与存储：负责接收传感器数据，并将其存储到数据库中，以便后续的查询和分析。

- 报警管理：根据预设的阈值，对传感器数据进行实时监测，一旦检测到异常情况，立即进行报警处理。

- 远程控制：通过与控制器和上位机的通信，实现对空调设备的远程控制，包括开关机、调节温度等功能。

2.2.2 数据分析软件- 数据统计分析：对存储在数据库中的数据进行统计和分析，报表和图表，以便用户了解系统的运行状况和效果。

- 能耗管理：根据传感器数据和设备运行状态，对能源的消耗情况进行分析和评估，从而优化能源利用效率和成本控制。

3.系统安装与配置3.1 硬件安装3.1.1 安装传感器：根据实际的监测需求和设备布局，在合适的位置安装传感器，确保其能够准确地测量环境参数。

大楼暖通工程方案范本大全

大楼暖通工程方案范本大全一、项目概况本项目是一栋商业综合楼，地上30层，地下2层，总建筑面积为10万平方米，位于城市中心的繁华地段，周边商业配套齐全，交通便捷。

二、暖通工程概况（一）供暖系统1. 采暖方式：本项目采用地源热泵供暖系统，地下两层设置地源热泵机组，通过地热井进行换热，为整栋大楼提供供暖热水。

2. 供暖形式：采用水辐射供暖方式，通过楼宇内部的暖气管网将热水供应到各个楼层的供暖末端。

3. 温控方式：楼宇内部设置智能温控系统，根据不同区域的需求进行温度调节，实现能耗的最优化。

4. 设备选择：地源热泵选用国内一流品牌，采用冷却剂为环保型制冷剂，确保低温环境下的高效供暖。

5. 能效评价：地源热泵供暖系统进行能效评价，经测算，整体能效比可达到国家标准一级能效等级。

（二）通风系统1. 通风形式：本项目采用层间新风处理方式，每层设置新风处理机组，通过管道将新风送入室内，保证室内空气质量。

2. 排风方式：通过通风管道将室内空气排出楼外，保持室内空气的新鲜度。

3. 风量计算：根据室内人员密度和房间面积，进行通风风量的计算，确保每个房间的通风效果。

4. 能效评价：通风系统通过设计评价，符合国家现行能效标准，确保通风设备的高效运行。

（三）空调系统1. 空调形式：本项目采用中央空调系统，楼顶设置冷却塔和空调机组，通过管道将制冷剂送入各楼层空调末端。

2. 室内分机：每层楼设置室内分机，通过风管将冷空气送至室内各个房间，保持室内温度舒适。

3. 节能措施：空调系统采用变频技术，根据室内温度实时调节制冷和制热的需求，实现能耗的最优化。

4. 设备选型：空调设备采用国际知名品牌，确保设备的可靠性和稳定性。

5. 能效评价：空调系统进行能效评价，经测算，整体能效比可达到国家标准一级能效等级。

三、项目特色（一）智能化管理本项目采用智能化管理系统，通过集中控制平台实现对供暖、通风和空调系统的集中监控和调节，提高了设备的运行效率，降低了维护成本。

综合楼的BMS监控系统分解

综合楼的BMS监控系统建筑电气与智能化小组成员：2015/1/8综合楼的BMS监控系统本综合楼的监控范围包括：空调系统、通风系统、给排水系统、照明系统、动力电源系统、变配电系统。

（1）空调系统：冷冻站、热交换站、新风机组、空调机组。

（2）通风系统：排风排烟机、送风机。

（3）给排水系统：生活水泵、排污泵、水池、稳压泵。

（4）变配电系统：高压开关柜、低压开关柜、自动切换柜、变压器。

BMS系统选用TF-Desba分布式控制系统。

由LonWorks控制网络和多台DDC及中央管理工作站组成。

中央管理工作站由主控计算机、通信接口、软件等组成。

配置满以下功能：1、定时自动采集运行数据与状态信息并进行存储。

2、以图形方式显示当前或历史上某一时刻的运行参数。

3、以表格形式显示测量参数和设备运行状态。

4、自动报警和远程控制。

系统网络控制图：一、新风机组1、新风机组监控系统新风机组是半集中式空调系统中用来集中处理新风的空气处理装置。

新风在机组内进行过滤及热湿处理，然后利用风机通过管道送往各个房间。

新风机组由新风阀、过滤器、空气冷却器/空气加热器、送风机等组成，有的新风机组还没有加湿装置。

按被控参数分类，新风机组的控制方法主要有送风温度控制、送风相对湿度控制、防冻控制、二氧化碳浓度控制。

如果新风机组要考虑承担室内负荷（直流式机组），则还要控制室内温度（或室内相对湿度）。

2、送风温度、湿度的控制送风温度控制是指被控量为新风出口温度。

送风温度控制适用于该新风机组是以满足室内卫生要求而不是负担室内负荷来使用的情况。

因此，在整个控制时间内，被处理的新风出口温度以保持恒定值为原则。

由于冬、夏季对室内要求不同，因此冬、夏季新风出口风温度应有不同的要求。

也就是说，新风机组为送风温度控制时，全年有两个操作装置，要考虑冬、夏季工况转换问题。

送风温度控制时，通常是夏季控制空气冷却器水量，冬季控制空气加热器水量或蒸汽加热器的蒸汽流量。

为了管理方便，温度传感器一般设于该机组所在机房内送风管上，控制器一把设于机组所在的机房内。

综合办公楼中央空调监控系统方案

综合办公楼空调系统群控方案一、群控系统原理图二、群控系统的控制范围和基本功能三、群控系统的特点四、群控系统的组成五、水系统微电脑控制箱六、群控系统功能说明七、群控系统的其他说明上海富田空调冷冻设备有限公司2005年4月18日一、群控系统原理图二、SEASONS EASY-NET4.0群控系统的控制范围和基本功能：本群控系统是对综合办公楼空调水系统和空气处理机实施全天候集中自动监控管理，管理范围包括：2台SEASONS富田冷水机组4个冷却水管路电动阀门1个压差旁通阀2个冷却塔风扇3个冷冻水泵3个冷却水泵3个热水泵2个蒸汽凝结水泵2个热水调节电动阀冷却水、冷冻水、热水温度及系统负荷一区11台空气处理机组二区6台空气处理机组和4台排风机本系统可大大帮助企业提高管理效率，降低设备维护管理成本，本系统在需要时，在配置相应硬件后，对系统软件进行扩充后，可实现对其他空调设备和系统的监控管理。

三、群控系统的特点：SEASONS EASY-NET4.0监控管理系统是富田空调开发的空调设备及其他设备的监控管理软件。

SEASONS EASY-NET4.0监控管理系统可对SEASONS富田空调生产的配置有SEASONS富田空调标准控制器的设备实施全天候监控管理，还可对符合SEASONS EASY-NET4.0监控管理系统通讯协议的其他设备和控制器进行监控管理。

SEASONS EASY-NET4.0监控管理系统在逻辑功能、用户管理、事件管理、安全管理、警报管理和传输、数据交换、数据和曲线的实时功能、历史记录、报表和记录存储打印、通讯能力（包括内部局域网通讯功能、异地远程通讯功能、INTERNET、拨号通讯等）、手机短信、电子邮件、多媒体功能、画面动化效果等方面具有强大功能。

同时画面操作更简单化，管理人员只要进行简单的培训或阅读用户手册即可方便进行操作EASY-NET4.0可通过安装无线连接器、MODEM或通过INTERNET与富空调监控中心联网。

暖通空调监控系统 ppt课件

暖通空调监控系统
4.冷热源及其水系统的监控智能化大厦中的冷热源主要包括冷却水、冷冻水
及热水制备系统。其监控特点如下所述。 4.1冷却水系统的监控冷却水系统的作用是通过冷却塔和冷却水泵及管
道系统向制冷机提供冷水。监控的目的主要是保证冷却塔风机和冷却水泵安全运行；确保制冷机冷凝器侧有足够的冷却水通过；根据室外气候情况及冷负荷调整冷却水运行工况，使冷却水温度保持在要求的范围内。
排风
送风机
回风
调节风量 3× AO
M M
M
新风
TO HO DI DI 温度湿度
P DI 状态 H
QD DI DI
DO 启停故障手 /自动
送风机
T3
H3
AI AI 温度湿度
送风
C
P
QD
P
T2
H2
DI DO ×2
DI DI DI AI AI DO
压差报警调节热水量启停故障手 /自动温度湿度
BI P
F 水流
DI
电控箱
F
水流
DI
DI
DI
DI
DO
×2 ×2 ×1 ×2
碟阀控制
D
DO
冷冻机组
暖通空调监控系统
4.2冷冻水系统的监控冷冻水系统由冷冻水循环泵通过管道系统连接冷冻机蒸发器及用户的各种冷水设备(如空调机和风机盘管)而组成。对其进行监控的目的主要是要保证冷冻机蒸发器通过足够的水量以使蒸发器正常工作；向冷冻水用户提供足够的水量以满足使用要求；在满足使用要求的前提下尽可能地减少水泵耗电，实现节能运行。
数，因此，送入装置的输入信号还包括被调区域内的温、湿度信号。当被调区域较大时，应安装几组温、湿度测点，以各点测量信号的平均值或重要位置的测量值作为反馈信号；若被调区域与空调机组DDC 装置安装现场距离较远时，可专设一台智能化的数据采集装置装于被调区域，将测量信息处理后通过现场总线送至空调DDC装置。在控制方式上，一般采用串级调节方式，以防室内外的热干扰、空调区域的热惯性以及各种调节阀门的非线性等因素的影响。

2023年初级银行从业资格之初级风险管理自我提分评估(附答案)

2023年初级银行从业资格之初级风险管理自我提分评估(附答案)单选题（共40题）1、关于集体土地所有权和集体土地使用权设定登记的法律特征，下列描述正确的有（）。

A.集体土地所有权主体包括乡(镇)农民集体、村农民集体和组农民集体，而集体土地使用权主体为本集体经济组织的成员B.国家为了公共利益的需要可以征用集体土地C.集体非农业建设用地应依法按标准严格审批D.集体土地使用权可以出让、转让或者出租于非农业建设E.集体“四荒”土地使用权可以继承、转让(租)、抵押或者参股联营【答案】 A2、银行风险管理部门和风险管理委员会的关系不包括()。

A.隶属B.独立C.支持D.不能混淆【答案】 A3、下列关于现金流分析的说法，不正确的是()。

A.现金流分析有助于真实、准确地反映商业银行在未来短期内的流动性状况B.商业银行的规模越大，业务越复杂，现金流分析的可信赖度越强C.根据历史数据研究，流动性剩余额与总资产之比小于3%～5%时，对商业银行的流动性风险是一个预警D.应当将商业银行的流动性“剩余”或“赤字”与融资需求在不同的时间段内进行比较，以合理预估商业银行的流动性需求【答案】 B4、应设立首席信息官，直接向（）汇报，并参与决策。

A.董事长B.总经理C.行长D.董事会【答案】 C5、商业银行对可能对各类资产、负债以及表外项目价值造成影响的风险因素的变化进行压力测试时，不考虑()。

A.存贷款基准利率连续累计上调／下调250个基点B.市场收益率提高／降低50％C.持有主要外币相对于本币升值／贬值20％D.重要行业的原材料／销售价格上下波幅超过30％【答案】 D6、下列关于远期利率合约的说法，不正确的是()。

A.远期利率可由即期利率曲线推断B.远期利率合约是一项表内资产业务C.远期利率合约协定利率的期限通常是1个月至1年D.债权人通过卖出远期利率合约，保证了未来的投资收益，规避了利率可能下降带来的风险【答案】 B7、从指标的影响上看，流动性匹配率指标等于加权资金来源除以加权资金运用，监管要求为不低于（）。

综合楼暖通空调集中监控系统

综合楼暖通、空调集中监控系统(方案2)一、概述本综合楼是集办公、会议、住宿、展览、餐厅等多功能为一体的现代化综合服务设施。

系统主要对综合楼宿舍、会议室、档案室、展厅、餐厅和卫生间等的室内温度分别进行检测，并将检测到的温度数据传送至中心控制室，根据当前检测温度和设定温度值的偏差，控制房间的冷水管和热水管进水电动阀门的开关以及加热电缆的温控开关，从而控制室内温度在设定的X围之内。

系统测控点说明：室内温度测量共计12点，冷水管进水电磁阀10个，热水管进水电磁阀11个。

宿舍：温度6点，冷水管电磁阀6个，热水管电磁阀6个会议室：温度1点，冷水管电磁阀1个，热水管电磁阀1个档案室：温度1点，冷水管电磁阀1个，热水管电磁阀1个餐厅：温度1点，冷水管电磁阀1个，热水管电磁阀1个展厅：温度2点，冷水管电磁阀1个，热水管电磁阀1个卫生间：温度1点，热水管电磁阀1个二、方案说明1、系统组成：由中心监控工业计算机、监控软件、室内温度传感器组成。

系统结构图如下：2、系统控制实现模式1）夏天制冷：夏天制冷采用中央空调，只控制空调管道冷水电动阀的开关。

当环境温度大于设定温度时，打开冷水管道电动阀，室内降温。

当环境温度小于设定温度时，关闭冷水管道电动阀，室内自然升温。

2）冬天制热冬天制热采用地暖，控制热水管道的电动阀的开关，当环境温度小于设定温度时，打开热水管电动阀，地暖辐射提升室内温度；当环境温度大于设定温度时，关闭管道电动阀，室内温度降低。

当环境温度长时间小于设定温度或地暖出现故障时，可通过接触器或继电器打开电加热器，加热器发热电缆辐射热量，室内温度升高。

3.控制原理及功能：监控计算机安装PCI1602B两端口RS485/RS422通信卡，通过Modbus通信协议，与研华ADAM4000系列模拟量采集模块和数字量I/O进行通信，从而在上位机上完成读取环境温度、设定温度、记录查询数据和电动阀及电加热器的运行状态，并依据环境温度和设定温度的比较信息控制冷热水管电动阀的开关。

楼宇自动化暖通空调监控系统讲义PPT课件

•
集散型控制系统还没有从根本上解决系统内部的通信问题
和分布式问题，只是自成封闭系统，以固定集散模式和通信约定构成。因此，
这种控制系统还很难适应智能大厦种类繁多的设备检测和控制要求。近年来，
专门为实时控制而设计的、能在控制层提供互操作的现场总线技术逐渐成熟，
如著名的LonWorks技术。
第25页/共56页
有区域控制中心。
•
第16页/共56页
•
分布式系统将许多台计算机联合起来，共同承担监测与控
制管理的工作，所连接的每台计算机既可以独立进行监测和控制工作，又可
以在中央控制机指导下工作，还可以与其他计算机协调交换信息，共同完成
某项控制任务。其灵活性、可靠性要远高于单台控制器。
第17页/共56页
• 分构成。
第11页/共56页
•
(3) 法兰式三通阀。这种阀门主要应用于供热与空调，也可
以用于饱和水蒸气。它的连接方式是采用法兰结构，阀体与阀座为一体化结
构，泄露率极低，适应的温度为2～170℃。它与电动执行器一起可以实现
连续的开度调节，是进行自动调节的主要元件。
•
2．电动执行器
•
电动执行器有如下几种：
•
第12页/共56页
•
(1) 电动阀门执行器。这种执行器适用于HVAC阀门(HVAC：
采暖、通风和空调)，内带一个选择正反作用插头，用于提供模拟输出DC
0～10 V的调制控制。它具有安装快捷、阀门定位准确、低功耗、高的关断
压力、终端推力限位开关等优点。电动线性阀门执行器还带有手动调节和精
确的同步电动机控制。阀的自身还带有位置反馈的输出信号，可以和阀门组
重要性是不言而喻的。普通商用个人计算机用作中央控制机显然是不合理的。

空调监控系统

空调监控系统空调系统监控功能智能大厦中的空调系统是指空调机组、新风机组，变风量机组，风机盘管等设备。

其控制主要是指温、湿度调节、预定时间表和自动启停控制。

如果大厦内的空调系统已经有很高的自动化控制时，也可以采用只监不控的方式。

空气处理机采用集中送风的控制方式，通过检测回风的温度、湿度、来决定是否对电动冷/热水阀和加湿阀进行调节。

空气处理机一般是夏季送冷风，冬季送暖风，春秋季节送新风。

并通过检测回风的空气质量来决定是否调节风阀的开度。

（1）空气处理机组的监控风机控制：采用定时程序控制，累计运行时间。

温度控制：夏季送冷风、冬季送暖风、春秋季节送新风。

湿度控制：根据回风湿度调节加湿阀流量开度，控制蒸汽送给量。

风阀控制：根据室外温度和回风中 CO2的焓值，调整风阀开度。

联锁控制：风机启停和冷 /热水电动阀、加湿阀、新风风阀、回风风阀实施联动。

参数监测：送风温度、湿度，回风温度、湿度，室内温度，室外温度，手动/自动转换，风机运行状态，电动水阀阀位反馈，加湿阀阀位反馈，过滤网压差开关，风机压差开关，防霜冻保护开关，室内空气质量（CO2）等。

报警功能：过滤网压差超限（过滤网堵塞）报警、风机故障报警、防霜冻低温报警、参数越限报警等。

显示打印：动态流程画面、数据查询、运行曲线、送风温湿度、回风温湿度、新风温湿度、阀位置显示、故障报表、数据报表。

（2）新风机组的监控新风机组主要是用来给大楼内提供新风。

它对房间的温度并不实施控制，新风机是采用定时送风的方式（属于开环控制），通常和末端风机盘管组合来完成大楼的空调控制。

（3）末端风机盘管控制系统室内恒温器通过对房间的温度检测，控制冷水或热水电动阀的开启和关闭来改善房间温度。

同时，设定风机在不同的速度下工作，也可以改善房间的温度。

末端风机盘管和新风机组联合使用，不需要由DDC控制器参与对它的控制和调节。

制冷站系统监控系统制冷站系统监控功能制冷站的功能是为大楼的空调系统提供冷源，它由制冷机组、冷却水循环泵、冷却塔、冷冻水循环泵、补水泵及电动蝶阀等组成。

综合楼的BMS监控系统

（1）空调系统：冷冻站、热交换站、新风机组、空调机组。

（2）通风系统：排风排烟机、送风机。

（3）给排水系统：生活水泵、排污泵、水池、稳压泵。

（4）变配电系统：高压开关柜、低压开关柜、自动切换柜、变压器。

BMS系统选用TF-Desba分布式控制系统。

由LonWorks控制网络和多台DDC及中央管理工作站组成。

中央管理工作站由主控计算机、通信接口、软件等组成。

配置满以下功能：1、定时自动采集运行数据与状态信息并进行存储。

2、以图形方式显示当前或历史上某一时刻的运行参数。

3、以表格形式显示测量参数和设备运行状态。

4、自动报警和远程控制。

系统网络控制图：一、新风机组1、新风机组监控系统新风机组是半集中式空调系统中用来集中处理新风的空气处理装置。

新风在机组内进行过滤及热湿处理，然后利用风机通过管道送往各个房间。

新风机组由新风阀、过滤器、空气冷却器/空气加热器、送风机等组成，有的新风机组还没有加湿装置。

按被控参数分类，新风机组的控制方法主要有送风温度控制、送风相对湿度控制、防冻控制、二氧化碳浓度控制。

如果新风机组要考虑承担室内负荷（直流式机组），则还要控制室内温度（或室内相对湿度）。

2、送风温度、湿度的控制送风温度控制是指被控量为新风出口温度。

送风温度控制适用于该新风机组是以满足室内卫生要求而不是负担室内负荷来使用的情况。

因此，在整个控制时间内，被处理的新风出口温度以保持恒定值为原则。

由于冬、夏季对室内要求不同，因此冬、夏季新风出口风温度应有不同的要求。

也就是说，新风机组为送风温度控制时，全年有两个操作装置，要考虑冬、夏季工况转换问题。

送风温度控制时，通常是夏季控制空气冷却器水量，冬季控制空气加热器水量或蒸汽加热器的蒸汽流量。

为了管理方便，温度传感器一般设于该机组所在机房内送风管上，控制器一把设于机组所在的机房内。

暖通空调监控系统方案

暖通空调监控系统一、概述BAC2006系统集自动化控制技术、计算机网络技术于一体，可同时集中或独立控制多台末端设备的开启、温度控制、阀体的开启等。

在上位机的彩色动感操作界面上可以观察到每台末端的运行状态、手/自动启停、运行时间累计等，并对这些状态加以控制，达到节能的效果。

适用于医院、办公写字楼、影剧院、酒店、宾馆、工厂、商场等建筑设施，可与其它楼宇自控系统相连接。

BAC2006系统改变了只有采用DDC控制系统才能达到末端集中监控、联机到电脑的局面，节约了大量的施工成本及后期运营成本，符合现时代节能的需求。

◆监控系统图示：◆系统组成：系统由计算机、系统软件、数据采集器、控制器、传感器、执行器等构成。

◆控制器通过检测本地设置的传感器传来的信号控制执行机构的动作，同时控制器通过讯端口将数据传给上位机，并接受上位机传来的控制指令进行动作，进而实现系统控制。

二、系统设计标准暖通空调监控系统（BAC2006）是通过网络将分布在各监控现场的智能控制器连接起来，共同完成集中操作、管理和分散控制的综合监控系统。

除满足“简单、实用、超前”的总体设计原则外，还满足以下原则：◆技术先进、成熟、功能实用性强：系统采用国际标准通信协议及总线技术，保证了系统的可靠性、安全性、开放性及互操作性。

◆集散式设计，模块化结构：使扩展容易，能为今后系统的扩展留有充分的余地，为升级提供便利。

◆开放性与兼容性良好：各系统设置的控制器均有RS485接口和标准协议，能实现系统的软、硬件连接，使系统之间充分开放，容错性好，能安全可靠地进行信息交流。

◆扩展功能多样化:凡被测控的设备已有自动控制功能的均予以保留和利用，系统通过与其联机实现信息交换、监视、控制和管理。

◆经济、节能:能显著节省能源，减少维护、管理人员，优化设备运行；人机界面良好，运行管理方便，现实形象，内容丰富，数据准确，反应迅速，操作简便，易于开发，具有历史数据纪录、计划管理和趋势图分析功能。

暖通设计暖通空调监控系统简介

暖通设计暖通空调监控系统简介暖通空调监控系统(HVAC- -Heat ing venti late airCondition ing 就是为了营造良好的工作环境,并对大厦大量暖通空调设备进行全面管理而实施监控的系统。

1.新风机组的监控:新风机组中空气一水换热器,夏季通入冷水对新风降温除湿,冬季通入热水对空气加热,干蒸汽加湿器用于冬季对新风加湿。

具体功能如下所述:(1)检测功能:监视风机电机的运行停止状态;监测风机出口空气温度和湿度参数;监测新风过滤器两侧压差,以了解过滤器是否需要更换;监视新风阀打开/关闭状态。

(2)控制功能:控制风机启动/停止;控制空气一水换热器水侧调节阀,使风机岀口温度达到设定值;控制干蒸汽加湿器阀门,使冬季风机出口空气湿度达到设定值。

(3)保护功能:冬季当某种原因造成热水温度降低或热水停止供应时,应该停止风机工作,关闭新风阀门,以防止机组内温度过低导致冻裂空气一水换热器;当热水恢复正常供热时,应该能启动风机,打开新风阀,恢复机组正常工作。

(4)集中管理功能:智能大楼各机组附近的DDG控制装置通过现场总线与相应的中央管理机相连,于是可以显示各机组启/停状态;传送温度、湿度及各阀门状态值;发出任一机组的启停控制信号;修改送风参数设定值;任一新风机组工作岀现异常时,发岀报警信2.空调机组的监控空调机组的调节对象是相应区域的温度、湿度参数,因此,送入装置的输入信号还包括被调区域内的温、湿度信号。

当被调区域较大时,应安装几组温、湿度测点,以各点测量信号的平均值或重要位置的测量值作为反馈信号;若被调区域与空调机组D装置安装现场距离较远时,可专设一台智能化的数据采集装置装于被调区域,将测量信息处理后通过现场总线送至空调DC装置。

在控制方式上,一般采用串级调节方式,以防室内外的热干扰、空调区域的热惯性以及各种调节阀门的非线性等因素的影响。

图1是一个典型的双风空气处理机系统原理图。

由图可见,若调节风量阀处于全关死状态亦即全新风运行状态,则双风机就变成了两个独立的新风机和排风机了。

沈阳综合楼暖通工程设计

沈阳综合楼暖通空调工程设计摘要本设计为沈阳综合楼暖通空调工程设计。

沈阳智达综合楼，地点位于沈阳，建筑面积2166.2㎡，地上十一层，地下一层为停车场。

建筑高度39.6m，全楼冷负荷704kw，全楼采用水冷机组进行集中供给空调方式。

此设计中的主要建筑为办公室、教室、宿舍，大多面积较小，且各房间互相不连通，应使所选空调系统能够实现对各个房间的独立控制，综合考虑各方面因素，确定选用风机盘管加新风系统以达到可控目的。

再房间内的风机盘管采用吊顶暗装。

将该集中系统作为风机盘管加独立新风系统，新风机组从室外引入新风温度处理到室内空气焓值，不承担室内负荷。

风机盘管承担全部室内冷负荷及部分的新风湿负荷。

风机盘管加独立新风系统由百叶风口下送和侧送。

水系统采用闭式双管同程式，冷水泵三台，冷却水泵三台，均两用一备。

新风机和水泵的确定方式：通过冷负荷的计算结果完成主机和风机盘管的选型，并且通过水量、风量的计算确定风管水管的型号，并校核其最不利环路的阻力和压头。

依据空调设计手册的及其他相关国家规范、进一步完成水泵、热水机组、新风机组的选型以完成图纸的空调设计。

关键词：风机盘管加新风系统、空调工程设计AbstractThe design of the design for the Shenyang building HV AC engineering. Shenyang Zhida building, located in Shenyang, a building area of 2166.2 square meters, eleven floors on the ground, an underground parking lot. The building height 39.6m, the whole building cooling load 704kw, the whole building uses the water cooling unit to carry on the centralized supply air conditioning way.The design of the main building for offices, classrooms, dormitories, mostly smaller and the room not connected with each other should be to the air conditioning system can realize the independent control of each room, considering various factors, determine the selection of fan coil plus fresh air system in order to achieve the purpose of controllable. The air blower coil in the room is used for the ceiling and the ceiling is dark.. As the fan coil unit and the independent outdoor air system, the indoor air enthalpy of outdoor air unit is introduced, and the indoor load is not assumed.. The fan coil is assumed all indoor cooling load and partial fresh air wet load. The fan coil unit and the independent outdoor air system are sent and the side sent by the blindoutlet. Water system with a closed - pipe program, cold water pumps three, cooling water pump three units, all dual-use equipment.To determine the way of a fresh air blower and water pump: through the cooling load calculation results selection of host and fan coil unit, and through the calculation of water or air to determine the wind pipe and the types, and check the most disadvantaged loop resistance and the pressure head.According to the air conditioning design manual and other relevant national standards, to further complete the pump, water heater, fresh air crew selection to complete the design of the drawings.key word: PAU+FCU systems:Air conditioning engineering design目录摘要.................................................... 错误!未定义书签。
