电工学复习题课案
电工学复习题 有答案 分解

《电工学复习题》第一章习题1-1 指出图1-1所示电路中A 、B 、C 三点的电位。
图1-1 题 1-1 的电路1-2 图1-2所示电路元件P 产生功率为10W ,则电流I 应为多少?1-5 图1-4所示电路中,已知电压U 1 = U 2 = U 4 = 5V ,求U 3和U CA 。
1-6 欲使图1-5所示电路中的电流I=0,U S 应为多少?(1V ) 1-7 在图1-6所示三个电路中,R 1 = 5Ω,R 2 = 15Ω,U S = 100V ,I 1 = 5A ,I 2 = 2A 。
若R 2电阻两端电压U =30V ,求电阻R 3 。
(17.5欧)1-8 求图1-7所示各电路中的未知量。
1-10 电路如图1-9所示,求A 点的电位。
(-5V )1-11 求图1-10所示电路中的电压U 、电流I 。
1-12 简化图1-11所示各电路为一个等效的电压源或理想电流源。
1-13 在图1-12(a )(b )(c )所示的电路中,是哪些元件在提供功率?1-14 在图1-13(a )(b )(c )所示的电路中,电压U 是多少?第二章习题2-2 试用支路电流法求图2-2所示网络中通过电阻R 3支路的电流I 3及理想电流源两端的电压U 。
图中I S =2A ,U S =2V ,R 1=3Ω,R 2=R 3=2Ω。
() 2-3 试用叠加原理重解题2-2. 2-4 再用戴维宁定理求题2-2中I 3。
2-6 图2-4所示电路中,U S1=30V ,U S2=10V ,U S3=20V ,R 1=5k Ω,R 2=2k Ω,R 3=10k Ω,I S =5mA 。
求开关S 在位置1和位置2两种情况下,电流I 分别为多少?(3.75mA ,2.5mA )2-7 图2-5所示电路中,已知U AB =0,试用叠加原理求U S 的值。
(12.5V )2-8 电路如图2-6所示,试用叠加原理求电流I 。
(-2.4A ) 2-9 电路如图2-7所示,试用叠加原理求电阻R 4上电压U 的表达式。
电工学复习题有答案分解优选稿

电工学复习题有答案分解内部编号:(YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128)《电工学复习题》第一章习题1-1 指出图1-1所示电路中A、B、C三点的电位。
图1-1 题 1-1 的电路1-2 图1-2所示电路元件P产生功率为10W,则电流I应为多少?1-5 图1-4所示电路中,已知电压U1 = U2= U4= 5V,求U3和UCA。
1-6 欲使图1-5所示电路中的电流I=0,US应为多少(1V)1-7 在图1-6所示三个电路中,R1 = 5Ω,R2= 15Ω,US = 100V,I1= 5A,I2=2A。
若R2电阻两端电压U=30V,求电阻R3。
(17.5欧)1-8 求图1-7所示各电路中的未知量。
1-10 电路如图1-9所示,求A点的电位。
(-5V)1-11 求图1-10所示电路中的电压U、电流I。
1-12 简化图1-11所示各电路为一个等效的电压源或理想电流源。
1-13 在图1-12(a)(b)(c)所示的电路中,是哪些元件在提供功率?1-14 在图1-13(a)(b)(c)所示的电路中,电压U是多少?第二章习题2-2 试用支路电流法求图2-2所示网络中通过电阻R3支路的电流I3及理想电流源两端的电压U。
图中IS=2A,U S =2V ,R 1=3Ω,R 2=R 3=2Ω。
()2-3 试用叠加原理重解题2-2.2-4 再用戴维宁定理求题2-2中I 3。
2-6 图2-4所示电路中,U S1=30V ,U S2=10V ,U S3=20V ,R 1=5k Ω,R 2=2k Ω,R 3=10k Ω,I S =5mA 。
求开关S 在位置1和位置2两种情况下,电流I 分别为多少( 3.75mA ,2.5mA )2-7 图2-5所示电路中,已知U AB =0,试用叠加原理求U S的值。
(12.5V )2-8 电路如图2-6所示,试用叠加原理求电流I 。
(-2.4A )2-9 电路如图2-7所示,试用叠加原理求电阻R 4上电压U的表达式。
电工基础前三章学案(B4)

第一章 电路的基本概念和基本定律考纲要求1、 掌握电路组成的基本要素;理解电路模型,能识读简单电路图。
2、 理解电路的基本物理量(电动势、电流、电位、电压)的概念及其单位。
3、 熟练掌握电动势、电流、电压的参考方向(正方向)和数值正负的意义及在电路计算时的应用。
4、 理解电功和电功率的概念,掌握焦耳定律和电功、电功率的计算。
5、 了解电阻器及其参数,会计算导体电阻;理解电阻的概念和电阻与温度的关系,熟练掌握电阻定律。
了解超导现象。
6、 掌握部分电路欧姆定律和全电路欧姆定律.预习提要与练习一、电路及其组成和作用 1、电路的组成电源、用电器、中间环节(导线、开关) 电路的作用是实现电能的传输和转换。
例:1、电路是由 、 、 和 等组成的闭合回路。
电路的作用是实现电能的 和 。
2、电路通常有 、 和 三种状态。
二、电路的基本物理量1、电流定义?方向?公式?单位及单位转换?电流:电荷的定向移动形成电流。
电流的大小是指单位时间内通过导体截面的电荷量。
电流的方向:规定为正电荷定向移动的方向。
公式:I=tq 单位:A (安培) 1A=310mA=610μA 例:1、电荷的 移动形成电流。
它的大小是指单位 内通过导体截面的 。
2、电流是 量,但电流有方向,规定 为电流的方向。
在国际单位制中,电流的单位是 。
3、0.18 mA= A= μA4、形成电流的条件是 和 。
2、电阻:导体对电流的阻碍作用。
电阻定律内容:在一定温度下,导体的电阻和它的长度成正比,而和它的横截面积成反比。
公式:R=ρs l(电阻定律) 注意:一般金属导体的电阻随温度的升高而增大。
如果在温度为t 1时,导体的电阻为R 1,在温度为t 2时,导体的电阻为R 2,则电阻的温度系数为 α=)(12112t t R R R -- 即 )](1[1212t t R R -+=α例:1、在一定 下,导体的电阻和它的长度成 ,而和它的横截面积成 。
《电工学》学习辅导与习题集

第一节直流电路一、基本内容和要求本节主要了解电流强度、电压、电动势、电阻、电功和电功率的概念,熟悉欧姆定律,电阻串联、并联和混联电路及其计算。
二、是非题(对填“√”,错填“×ⅹ”)1、电流的方向与负电荷流动的方向相反。
(√)解对。
因为规定电流方向是正电荷流动的方向。
2、金属导体的电阻随温度的升高而减少。
(×)解错。
金属导体的电阻随温度的升高而增大。
3、金属导体的电阻与其长度成正比;而与其截面成反比(√)解对。
见电阻公式。
4、串联电路中,电阻大者,其消耗的电功率也大。
(√)解对。
由公式P=I2R 知,在串联电路中电流都相等。
功率P与电阻R成正比。
5、并联电路中,在电阻最小的支路上,消耗的电功率也最小。
(×)解错。
由P=U2/R可知,在并联电路中,各支路的电压U均相等,功率P与支路电阻R大小成反比。
6、一只220V、1000W的电炉,接在110V的电源上,则其消耗的电功率为500W。
(×)解错。
此电炉的电阻为R=U2/P=2202/1000Ω,将它接在110V电源上,实际消耗的功率为U2 1102P实=-----=--------------=250WR 2202/10007、将一只220V、60W灯泡与另一只220V、40W的灯泡串联后,接入380伏电压的线路上,,则60W的灯较亮。
(×)U2解错。
由R=-----计算可知,40W灯泡的电阻大于60W灯的电阻,串联后接入电路,两P灯泡通过电流相同,由P=I2R知,电阻大的灯消耗的功率大。
8、将220V、60W的灯与220V、15W灯并联接入220V电路中,60W灯泡较亮。
(√)解对,因为60W灯泡电阻比15W电阻小,又因两灯实际工作电压相等。
由U2P=——R知电阻小的消耗电功率大。
9、为了扩大电流表的量程,可在表头上并联一个分流电阻。
(√)解对,并联一个分流电阻后,可将超出原表头电流Ig的那部分电流由分流电阻分流。
电工学复习题有答案分解

电工学复习题有答案分解 The pony was revised in January 2021《电工学复习题》第一章习题1-1 指出图1-1所示电路中A、B、C三点的电位。
图1-1 题 1-1 的电路1-2 图1-2所示电路元件P产生功率为10W,则电流I应为多少?1-5 图1-4所示电路中,已知电压U1 = U2= U4= 5V,求U3和UCA。
1-6 欲使图1-5所示电路中的电流I=0,US应为多少?(1V)1-7 在图1-6所示三个电路中,R1 = 5Ω,R2= 15Ω,US=100V,I1 = 5A,I2= 2A。
若R2电阻两端电压U=30V,求电阻R3。
(欧)1-8 求图1-7所示各电路中的未知量。
1-10 电路如图1-9所示,求A点的电位。
(-5V)1-11 求图1-10所示电路中的电压U、电流I。
1-12 简化图1-11所示各电路为一个等效的电压源或理想电流源。
1-13 在图1-12(a)(b)(c)所示的电路中,是哪些元件在提供功率?1-14 在图1-13(a)(b)(c)所示的电路中,电压U是多少?第二章习题2-2 试用支路电流法求图2-2所示网络中通过电阻R3支路的电流I3及理想电流源两端的电压U。
图中IS =2A,US=2V,R1=3Ω,R 2=R3=2Ω。
()2-3 试用叠加原理重解题2-2. 2-4 再用戴维宁定理求题2-2中I3。
2-6 图2-4所示电路中,U S1=30V,US2=10V,US3=20V,R 1=5kΩ,R2=2kΩ,R3=10kΩ,IS=5mA。
求开关S在位置1和位置2两种情况下,电流I分别为多少?(,)2-7 图2-5所示电路中,已知U AB =0,试用叠加原理求US的值。
()2-8 电路如图2-6所示,试用叠加原理求电流I。
()2-9 电路如图2-7所示,试用叠加原理求电阻R4上电压U的表达式。
(U=)2-10 电路如图2-8所示,已知R1=Ω,R2=R3=2Ω,US=1V,欲使I=0,试用叠加原理确定电流源IS 的值。

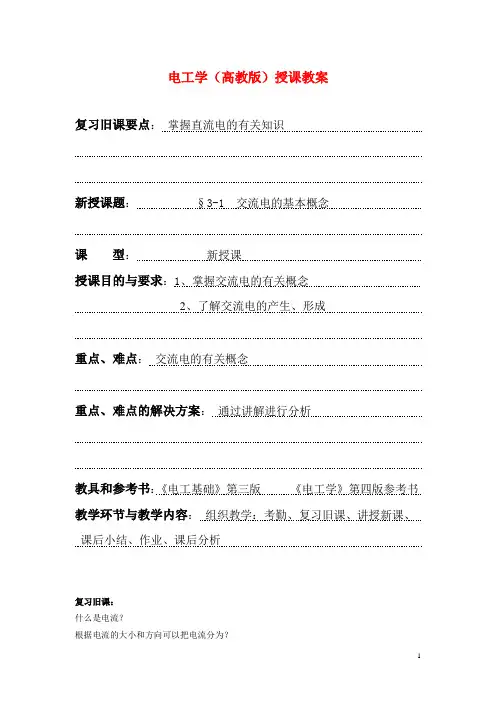

电工学(高教版)授课教案:交流电的基本概念

电工学(高教版)授课教案复习旧课要点:掌握直流电的有关知识新授课题:§3-1 交流电的基本概念课型:新授课授课目的与要求:1、掌握交流电的有关概念2、了解交流电的产生、形成重点、难点:交流电的有关概念重点、难点的解决方案:通过讲解进行分析教具和参考书:《电工基础》第三版《电工学》第四版参考书教学环节与教学内容:组织教学:考勤、复习旧课、讲授新课、课后小结、作业、课后分析复习旧课:什么是电流?根据电流的大小和方向可以把电流分为?什么是直流电?讲授新课:§5-1交流电的基本概念一、什么是交流电稳恒直流电:电压的大小和方向都不随时间的变化而变化。
正弦交流电:电压的大小和方向按正弦规律变化非正弦交流电:二、交流电的产生交流发电机的原理与电磁感应的基本原理相同,若从线圈平面与中性面成一夹角ф0时开始,则正弦交流电动势的瞬时值表达式为:e=Emsin(wt+ф0)一、正弦交流电的周期、频率、角频率1、周期:交流电每重复变化一次所需的时间称为周期。
用符号T表示,单位是s.2、频率:交流电在1s内重复变化的次数称为频率。
用符号f表示,单位赫兹,H Z.周期和频率的关系互为倒数。
f=1/T我国动力和照明用电的标准频率为50HZ,周期为0.02s.3、角频率:正弦交流电每秒内变化的电角度为角频率。
用符号ω表示。
ω=2Π/T=2Πf二、正弦交流电的最大值、有效值和平均值1、最大值正弦交流电在一个周期内所能达到的最大瞬时值称为正弦交流电的最大值(又称峰值、幅值)。
最大值用大写字母加下标m表示,如Em、Um、Im.2、有效值使交流电和直流电加在同样阻值的电阻上,如果在相同的时间内产生的热量相等,就把这一直流电的大小叫做相应交流电的有效值。
有效值用大写字母表示。
如E、U、I.通常电工仪表测出的交流电数值及通常所说的交流电数值都是指有效值。
正弦交流电的有效值和最大值之间的关系:有效值=0.707×最大值3、平均值正弦交流电在半个周期内的平均值为正弦交流电的平均值。
第四版--电工学--教案

2011~2012 学年第一学期教案QMSD-0706-12 A/0 流水号:任课课程: 电工学任课教师雷斌全任课班级11矿电(2)1/3班郑州煤炭高级技工学校郑煤高级技校理论课教师授课教案QMSD-0706-12 A/0 流水号:复习旧课要点:新授课题:§1-1 电路及基本物理量课型:新授课授课目的与要求: 1、理解电路的组成和各组成部分的作用及三种状态2、掌握电路中的基本物理量重点、难点:电流的大小和方向,电压与电位的关系,电路中电压和电流的测量重点、难点的解决方案:通过详细讲解进行分析教具和参考书:《电工基础》第三版《电工学》第四版参考书教学环节与教学内容:组织教学:考勤、引入新课、讲授新课、课后小结、作业、课后分析引入新课:1、电能的应用和优点2、学习本课程应注意的问题讲授新课:§1-1电路及其基本物理量一、电路电路:电流流通的路径。
通常由电源、负载、导线、开关等基本部分组成。
1)电源:电路中产生电能的设备。
例:发电机、蓄电池、光电池2)负载:将电能转换成其他形式能量的装置。
例:电灯泡、电炉、电动机3)导线:用来连接电源和负载的元件例:铜线、铝线4)开关:控制电路接通和断开的装置电路图:用电气符号描述电路连接情况的图,称电路原理图。
电路的功能:1、进行能量的转换、传输和分配。
2、实现信息的传递和处理。
电气简图常用图形符号介绍:(略)二、电流1、电流的形成:电荷的定向移动形成电流。
2、电流的方向规定正电荷移动的方向为电流的方向。
若电流的方向和大小恒定不变,则为稳恒电流,简称直流,用DC表示。
若电流的大小和方向都随时间而变化,则为交变电流,简称交流,用AC表示。
在分析和计算较为复杂的直流电路时,可任意假定一个电流的参考方向,如果计算结果I>0,表明电流的实际方向与参考方向相同;如果计算结果I<0,表明电流的实际方向与参考方向相反。
3、电流的大小若在t时间内通过导体横截面的电荷量是Q,则电流I可表示为I=Q/t电流的单位是安培,用符号A表示。
电工学复习题及参考答案

电工学复习题及参考答案第1章直流电路习题参考答案一、填空:1.任何一个完整的电路都必须有电源、负载和中间环节3个基本部分组成。
具有单一电磁特性的电路元件称为理想电路元件,由它们组成的电路称为电路模型。
电路的作用是对电能进行传输、分配和转换;对电信号进行传递、存储和处理。
2.反映实际电路器件消能电磁特性的理想电路元件是电阻元件;反映实际电路器件中存储的磁场能量特性的理想电路元件是电感元件;反映实际电路设备中存储的电场能量特性的理想电路元件是电容元件,它是无源双端元件。
3.电路有三种工作状态:通路、开路和短路。
当电路中的电流和端子电压u=0时,这种状态称为短路。
在这种情况下,电源产生的所有功率都消耗在内阻上。
4.从耗能的观点来讲,电阻元件为耗能元件;电感和电容元件为储能元件。
5.电路图上标明的电流和电压方向称为参考方向。
假设元件为负载,元件两端的电压和通过元件的电流方向应为相关参考方向。
二、判断题:1.理想电流源输出恒定电流,其输出电压由内阻决定。
(错误)2电阻、电流和电压是电路中的基本物理量。
(错误)3电压是电流的根本原因。
因此,当电路中有电压时,必须有电流。
(错误)4无论绝缘子两端的电压有多高,都不可能通过电流。
(错)三、选择题:(每小题2分,共30分)1.当元件两端的电压和通过元件的电流取相关参考方向时,假设元件(a)功率;当元件两端的电压和通过的电流采用非相关参考方向时,假定元件(b)功率。
a、吸收;b、发出。
2.输出电压几乎恒定的装置在负载下工作。
当荷载增加时,指(c)a、负载电阻增大;b、负载电阻减小;c、电源输出的电流增大。
3.当电流源开路时,该电流源内部(c)a、有电流和功率损耗;b、无电流,无功耗;c、有电流,没有电源损耗。
4.某电阻元件的额定数据为“1kω、2.5w”,正常使用时允许流过的最大电流为(a)a、 50ma;b、2.5ma;c、250ma四、计算题1.1对于已知电路,如问题1.1所示,尝试计算a和B两端的电阻。
《电工技术》复习资料

电工技术总复习资料一、 练习与思考1、在图1中,方框代表电源或负载。
已知U=220V ,I=-1 A ,试问哪些方框是电源,哪些是负载?2、如图2所示是一电池电路,当U=3 v ,E=5v 时,该电池作电源(供电)还是作负载(充电)用?当U=5V ,E=3V 时,则又如何? 两图中,电流I 是正值还是负值?3、一个电热器从220V 的电源取用的功率为1 000w ,如将它接到110V 的电源上,则取用的功率为多少?4、图3所示的两个电路中,各有多少支路和结点?U ab 和I 是否等于零?中右下臂的6Ω改为3Ω,则又如何?图1图25、有一电路如图4所示,(1)零电位参考点在哪里?画电路图表示出来。
(2)当将电位器月,的滑动触点向下滑动时,A ,B 两点的电位增高了还是降低了?6、计算图5所示电路在开关S 断开和闭合时A 点的点位V A 。
7、如图6所示,试标出个电阻上的电流数值和方向。
图3图 4图5图68、在图7所示的两个电路中,(1)R 1是不是电源的内阻?(2)R 2中的电流I 2及其两端的电压U 2各等于多少,(3)改变R 1的阻值,对I 2和U 2有无影响?(4)理想电压源中的电流I 和理想电流源两端的电压u 各等于多少?(5)改变R 1的阻值,对(4)中的I 和u 有无影响?9、在图8所示的两个电路中,(1)负载电阻RL 中的电流I 及其两端的电压U 各为多少?如果在图(a)中除去(断开)与理想电压源并联的理想电流源,在图(b)中除去(短接)与理想电流源串联的理想电压源,对计算结果有无影响,(2)理想电压源和理想电流源,何者为电源,何者为负载?(3)试分析功率平衡关系。
10、图9中,当电阻R 2增大时,则电流I 1会增大、减小还是不变。
11、图10所示,电路中的R2增大时,则电流I1会增大、减小还是不变。
图7图8 图9 图1012、叠加定理用于计算( )。
(1)线性电路中的电压、电流和功率;(2)线性电路中的电压和电流;(3)非线性电路中的电压和电流。
电工学复习题(有答案)讲课讲稿

电工学复习题(有答案)讲课讲稿《电工学复习题》2016.9.10第一章习题1-1 指出图1-1所示电路中A、B、C三点的电位。
图1-1 题1-1 的电路1-2 图1-2所示电路元件P产生功率为10W,则电流I应为多少?1-5 图1-4所示电路中,已知电压U1 = U2 = U4 = 5V,求U3和U CA。
1-8 求图1-7所示各电路中的未知量。
1-6 欲使图1-5所示电路中的电流I=0,U S应为多少?(1V)I2 = 2A。
若R2电阻两端电压U=30V,求电阻R3 。
(17.5欧)1-10 电路如图1-9所示,求A点的电位。
(-5V)1-11 求图1-10所示电路中的电压U、电流I。
1-13 在图1-12(a)(b)(c)所示的电路中,是哪些元件在提供功率?1-12 简化图1-11所示各电路为一个等效的电压源或理想电流源。
1-14 在图1-13(a)(b)(c)所示的电路中,电压U是多少?第二章习题2-2 试用支路电流法求图2-2所示网络中通过电阻R3支路的电流I3及理想电流源两端的电压U。
图中I S=2A,U S=2V,R1=3Ω,R2=R3=2Ω。
()2-3 试用叠加原理重解题2-2.2-4再用戴维宁定理求题2-2中I3。
2-6 图2-4所示电路中,U S1=30V,U S2=10V,U S3=20V,R1=5kΩ,R2=2kΩ,R3=10kΩ,I S=5mA。
求开关S在位置1和位置2两种情况下,电流I分别为多少?(3.75mA,2.5mA)2-7 图2-5所示电路中,已知U AB=0,试用叠加原理求U S的值。
(12.5V)2-8 电路如图2-6所示,试用叠加原理求电流I。
(-2.4A)2-9 电路如图2-7所示,试用叠加原理求电阻R4上电压U的表达式。
(U=)2-10 电路如图2-8所示,已知R1=Ω,R2=R3=2Ω,U S=1V,欲使I=0,试用叠加原理确定电流源I S的值。
(1A)2-11 画出图2-9所示电路的戴维宁等效电路。
电工学下册第二版考试复习重点试题讲解

第10章电子电路中常用的元件习题参考答案一、填空题:1. PN结的单向导电性指的是PN结正向偏置时导通,反向偏置时阻断的特性。
2. 硅晶体管和锗晶体管工作于放大状态时,其发射结电压U BE分别为0.7 V 和0.3 V。
3. 晶体三极管有两个PN结,分别是发射结和集电结,分三个区域基区、发射区和集点区。
晶体管的三种工作状态是放大状态、饱和状态和截止状态。
4. 一个NPN三极管发射结和集电结都处于正偏,则此三极管处于饱和状态;其发射结和集电结都处于反偏时,此三极管处于截止状态;当发射结正偏、集电结反偏时,三极管为放大状态。
5. 物质按导电能力强弱可分为导体、绝缘体和半导体。
6. 本征半导体掺入微量的三价元素形成的是P型半导体,其多子为空穴。
7. 某晶体三极管三个电极的电位分别是:V1=2V,V2=1.7V,V3=-2.5V,可判断该三极管管脚“1”为发射极,管脚“2”为基极,管脚“3”为集电极,且属于锗材料PNP型三极管。
8. 稳压管是一种特殊物质制造的面接触型硅二极管,工作在特性曲线的反向击穿区。
三、选择题:1. 处于截止状态的三极管,其工作状态为(B)。
A、发射结正偏,集电结反偏;B、发射结反偏,集电结反偏;C、发射结正偏,集电结正偏;D、发射结反偏,集电结正偏。
2. P型半导体是在本征半导体中加入微量的( A )元素构成的。
A、三价;B、四价;C、五价;D、六价。
3. 稳压二极管的正常工作状态是(C)。
A、导通状态;B、截止状态;C、反向击穿状态;D、任意状态。
4. 用万用表直流电压挡测得晶体管三个管脚的对地电压分别是V1=2V,V2=6V,V3=2.7V,由此可判断该晶体管的管型和三个管脚依次为(B)。
A、PNP管,CBE;B、NPN管,ECB;C、NPN管,CBE;D、PNP 管,EBC。
5. 用万用表R×1K的电阻挡检测某一个二极管时,发现其正、反电阻均约等于1KΩ,这说明该二极管是属于( D )。
电工学(电工技术、电子技术)复习题及答案

电工学(电工技术、电子技术)复习题一、单项选择题:在下列各题中,将唯一正确的答案代码填入括号内1、把图 1 所示的电路改为图 2 的电路,其负载电流I1 和I2 将( )。
(a) 增大 (b) 不变 (c) 减小2、当三相交流发电机的三个绕组接成星形时,若线电压u BC = 380sin wt V,则相电压u B = ( )。
(a) (b)(c)3、在图示电路中,开关 S 在t= 0 瞬间闭合,若,则( )。
(a) 0.6 A (b) 0.4 A (c) 0.8A4、两个铁心线圈除了匝数不同 (N1 > N2) 外,其他参数都相同,若将这两个线圈接在同一交流电源上,它们的磁通F1 和F2 的关系为( )。
(a) F1 > F2 (b) F1 < F2 (c) F1 = F25、三相异步电动机的旋转方向决定于( ) 。
(a) 电源电压大小 (b) 电源频率高低 (c) 定子电流的相序6、在电动机的继电器接触器控制电路中,零压保护的功能是( )。
(a) 防止电源电压降低烧坏电动机(b) 防止停电后再恢复供电时电动机自行起动(c) 实现短路保护7、在中点接地的三相四线制低压供电系统中,为了防止触电事故,对电气设备应采取( ) 措施。
(a) 保护接中( 接零 ) 线 (b) 保护接地 (c) 保护接中线或保护接地8、图 1 与图 2 为两个正弦交流等效电路,已知R = 9 W,R¢= 10 W,C = F,C¢= F,需施加的正弦信号的角频率w为 ( )。
(a) 0.32 rad / s (b) 0.11 rad / s (c) 2 rda/s9、图示正弦交流电路中,R = XL= 10 W,欲使电路的功率因数l = 0.707,则XC为 ( )。
(a) 20 W (b) 10 W (c) 5 W10、在R,L,C串联电路中,总电压,电流i = 10sin(wt+) A,w=1 000 rad / s,L = 1 H,则R,C分别为 ( )。
电工学(少学时)(第三版)学习辅导与习题全解(唐介)第1章课件-支持高清浏览

任
+
何
US_ R
电
路
(a)
R
任
IS
何
电
路
((b)b)
解:[对解电]路(对a)电,路因(为b凡)与,理因想电为压凡源与并理联的想元电件流其源两端 串电联压的均元等 件 于其理电想流电均压等源的于电理压想,电故改流变源R不 的会电影流响,虚故线部改分变电R路不的电会压影,响 而虚虚线 线部部分分电电路路的结构电一流定,,而故亦虚不线会部影分响其 电电路流结。构R的一变定化,仅影故响亦其 不本会身影 的响电其流电及压理。想电R 压的源变的化电仅流。 影响其本身的电压及理想电流源的
返回分析与思考题集
上一题
下一题
第1章 直流电 路
1.9(2) 电压源和电流源之间可以等效变换,那么理想 电压源与理想电流源之间是否也可以等效变换?
[答] 不可以。因为理想电压源的输出电压恒等于定 值,理想电流源的输出电流恒等于定值,两种理想电源之 间无法满足输出电压和输出电流均对应相等的对外等效的 原则。
返回练习题集
上一题
下一题
第1章 直流电 路
1.6.4 求图示电路中恒流源两
端的电压 U1、U2 及其功率,并说明 是起电源作用还是起负载作用。
5
+ 5A I
+ U3
_ +
1A
U1
2
U2
_
_
[解]
设 2 电阻上电流为 I,5 电阻两端电压为U3 如图。
左恒流源的功率 P1=40 W,起电源作用; 右恒流源的功率 P2=3 W,起负载作用。
S
c
[解] S 闭合时,
S 断开时
返回练习题集
电工学(少学时)(第二版)学习辅导与习题全解(唐介)

1. 相电压与线电压的关系
相量图:
+
E·1
E·3 _ _
+
N
_E·2 +
+ _+
U·12
U·31
U·1
__
_
U+_·23 +
U·
2
U·3
+
+
L1
U·31
U·3
N
L2
U·2
L3
-U·2
U·12
300 U·1
U·23
根据 KVL 定律: U·12 = U·1 - U·2 =U·1 +(-U·2) U·23 = U·2 - U·3 U·31 = U·3 - U·1
上一页
下一页
第4章 供电与用电
2. 相电流与线电流的关系
L1
I·L1
L2
I·L2
L3
I·L3
I·1
Z1
I·2 Z2
相量图:
Z3
I·3
I·L3 I·3
I·L2
I·2 -I·3
根据 KCL 定律:
I·L1 = I·1 - I·3 = I·1 + ( - I·3 ) I·L2 = I·2 - I·1 I·L3 = I·3 - I·2
◆ 三相电源:产生对称 的三相电动势的电源。
图 4.1.1 三相同步发电机
返回
上一页 下一页
第4章 供电与用电
表达式:
e1 = Emsinωt e2 = Emsin(ωt – 120o)
e3 = Emsin(ωt – 240o)
相量表示法: E·1 = Em ∠00 E·2 = Em ∠-1200 E·3 = Em∠-2400
高中教育电工学习题集PPT学习教案

IK IK 2K
6V
第43页/共117页
例1:用什么方法求解以下电路中的各支路电
流最方便 ?
(Ed )等于有源二端 二端网络相应无源二端网络
网络的开端电压;
的输入电阻。(有源网络变
A
无源网络的原则是:电压源
有源
二端网络
Ux
短路,电流源断路)
A
相应的
Ed Ux
B
无源
二端网络
第7页/共117页
Rd RAB
B
单一参数正弦交流电路的分析计算小结
电路 电路图 基本 参数 (正方向) 关系
i
Ru u iR
5. 运用迭加定理时也可以把电源分组求解,每个分 电路的电源个数可能不止一个。
=
+
第5页/共117页
1-6 戴维南定理
概念:有源二端网络用电压源模型等效。
有源
二端网络
R
Rd
+
R
Ed _
注意:“等效”是指对端口外等效网络
R
B
Rd +
Ed _
A R
B
等效电压源的电动势 等效电压源的内阻等于有源
0.9U 2
(2) 负载上流过的电流
t
IO
UO RL
0.9 U2 RL
(3) 二极管上的平均电流
t
ID
1 2
IO
0.45 U2 RL
(4) 二极管截止时所承受的最高反向电压
t
iD2、iD4
t
UDM 2U2
整流二极管
I
OM
ID
0.45 U 2 RL
的选择 U RWM U DM 2U 2
电工期末复习导学案2

长兴职教中心《电工基本电路安装与测试》导学案编号:电工期末复习2 编制人:陈锁有审核人:课时:1课题电工期末复习2班级:组别:姓名:评价:【学习目标】RLC串联电路,RL串联电路,RC串联电路【学习重点】串联电路及谐振分析【学习难点】谐振的特点【基础部分】以下公式都是RLC串联电路的结论:1.阻抗Z= = 。
2.总电流I= ,3.阻抗角φ是和的相位差。
φ=arctan ,4.视在功率S= ,单位是,5.有功功率P只是的作用,P= = = ,单位是,6.无功功率Q是和的作用,Q= ,单位是,7.电压三角形:U= 。
8.功率三角形:S= 。
9.功率因数cosφ定义为和比值,cosφ= = = 。
10.X L>X C时,X 0,φ 0,U L U C,电压电流,电路呈性。
11.X L<X C时,X 0,φ 0,U L U C,电压电流,电路呈性。
12.X L=X C时,X 0,φ 0,U L U C,电压电流,电路呈性。
【要点部分】1.已知RLC串联交流电路,电压u=100√2sin(100πt)A,电阻R等于60Ω,电容容抗为20Ω,电感感抗为100Ω,求:(1)电路的总阻抗Z(2)阻抗角φ(3)电流I(4)电流的表达式(5)功率因数(6)有功功率、无功功率、视在功率2. 已知下图中R=6Ω,X L=4ΩV,X C=12Ω,V=120V,求各表读数?3.某RLC串联交流电路,电源电压u=100√2sin(100t+75°)V,通过电路的电流i=2√2sin(100t+15°)A,求:(1)判断电路的性质。
(2)功率因数、有功功率(3)电路的总阻抗(4)电阻的电阻(5)电路的电抗4. 一个线圈接到20v的直流电源上,测得电流为0.4A,把线圈改接到频率为50Hz,电压为65v的交流电源时,测得电流为0.5A。
求线圈的电阻R和电感量L。
5. 已知白炽灯电阻R=40Ω,X L=50Ω,f=100Hz,求:(1)当电灯最亮时,X C等于多少?(2)灯最亮时的C的值。
普通电工学复习题教材

电工基础复习题一、知识点1、在分析复杂电路时,由于无法确定电流的实际方向,或电流的实际方向在不断变化,所以须先任意规定未知电流的参考方向,同样也须对未知电压任意规定电压的参考方向。
2、电路一般由电源、负载和中间环节三个基本部分组成。
3、电流的单位是安培。
4、电压的实际方向规定为由高电位(正极)指向地电位(负极)。
电动势的实际方向规定为由低电位指向高电位。
5、两个或多个电阻的一端联接在电路和同一节点上,而把它们的另一端共同联接在电路和另一个节点上,它们承受同一个电压,这种电阻连接方式称为电阻的并联。
6、直流电桥按电路结构可分为单臂电桥和双臂电桥。
7、电阻的倒数称为电导,它是表征材料的导电能力的一个参数。
电导的单位是西门子,符号为S 。
8、电流的大小用电流强度来衡量。
电流分为直流电流和交流电流。
9、正弦量的三要素分别是幅值(最大值)、角频率、初相位。
10、1度电等于1千瓦时。
11、交流电是大小和方向随时间按周期性变化的电压、电流。
12、在RLC 串联电路中,当C L X X >时,φ>0.电路称为感性电路。
当C L X X <时,φ<0.电路称为容性电路,当C L X X =时,φ=0.电路称为谐振电路。
13、对称负载作三角形连接时,相电流和线电流都是对称的,在数值上,线电流等于相电流的3倍。
14、对称三相正弦电压瞬时值之和恒为0。
15、单相变压器主要是由铁心和绕组两大部分组成。
16、三相电压之间相位超前或滞后的次序称为相序。
17、三相负载依次首尾连接成闭合回路,由三个连接点接电源称为三角形连接。
18、他励直流电动机的调速有电枢回路中串电阻、改变电机端电压、改变励磁磁通三种方法。
19、变压器理想并联运行满足的条件有连接组别必须相同、变压比必须相等、短路中电压必须相等。
20、当频率为50Hz 时,两极电动机的旋转磁场的转速为3000r/min , 四极的旋转磁场的转速为1500r/min 。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
复习题 一、选择题
1、某RLC 串联交流电路中,已知R 、L 、C 元件两端的电压均为100V ,则电路两端总电压应是
A.100V
B.200V
C.300V
D.0V
2、电压u 的初相角︒=30u ϕ,电流i 的初相角︒-=30i ϕ,电压u 与电流i 的相位关系应为
A.同相 B .电压超前电流︒60 C .无法比较 D .电压滞后电流︒60 3、理想二极管的正向导通时电阻为( )
A.零
B.无穷大
C.约几千欧
D.不确定
4、将电气设备的金属外壳接到电力系统的零(中)线上,这种保护方式称为( ) A. 工作接地
B.保护接地
C.保护接零 (中)
D.重复接地
5、若电路中某元件两端的电压u=66sin(314t+90º)V ,电流i=4sin(314t-180º)A ,则该元件是 A .电阻 B .电感 C .电容 D .无法判断
6、RLC 交流电路发生串联谐振时,感抗( )容抗
A .相等 B. 大于 C. 小于 D. 不定 7、某电路有3个节点和7条支路,采用支路电流法求解各支路电流时,应列出电流方程和电压方程的个数分别为
A. 3、4
B. 4、3
C. 2、5
D. 4、7
8、RLC 串联交流电路总电压相位超前总电流相位300 ,则电路性质呈( ) A 、电阻性 B 、电感性 C 、电容性 9、0110sin(31490)i t =+A ,0210sin(31430)i t =+A ,则( ) A 、i 1超前i 2 60° B 、i 1滞后i 2 60° C 、相位差无法判断 13、稳压二极管的正常工作状态是( )
A 、导通状态
B 、截止状态
C 、反向击穿状态
D 、任意状态
10、正弦交流感性电路中,并联电容提高供电电路的功率因数,下列说法正确的是( )
A 、提高了电路中的总电流
B 、减少了用电设备的有功功率,提高了电源设备的
容量C 、可以节省电能 D 、可提高电源设备的利用率并减小输电线路中的损耗 11、对称三相电源的线电压和相电压之间的关系是( )。
A 30°
B 30°
C 30°
D 30° 12、下列电路属于电阻性电路的为 ( )
A .R =4Ω、X L =1Ω、X C =3Ω B. R =4Ω、X L =1Ω、X C =1Ω C .R =4Ω、X L =2Ω、X C =1Ω D. R =4Ω、X L =3Ω、X C =2Ω
13.如图RC 电路中,合闸前电容电压为零,刚合闸时电容中的电流i c (0+)= ,达到稳态时电容中的电流i c (∞)= 。
14、如图RC 电路中,开关K 断开前电容电压为_________V ,开关K 刚断开时电容中的电压U c (0+)= ,达到稳态时电容中的电压U c (∞)= 。
15、电路如图15所示,下列答案正确的是:( )
A .支路电流 I =-3A U CD = -1V ;
B .支路电流 I =-3A U CD = +1V ;
C .支路电流 I =+3A U C
D = -1V ;D .支路电流 I =+3A U CD =+1V 。
16、对称三相电路的有功功率ϕcos 3l l I U P =,功率因数角ϕ为: ( )
A .线电压与线电流的相位差角;
B .相电压与相电流的相位差角;
C .阻抗角与30︒
之差;D .以上说法都正确。
17、交流电路的视在功率是10千伏安,无功功率是6千瓦,其功率因数为( )
A 、0.3
B 、0.5
C 、0.6
D 、0.8 二、判断题
1、电源的等效变换是对负载而言,电源内部是不等效的。
( )
2、线性电路中的电流、电压计算可用叠加定理。
( )
3、理想电压源的内阻为无穷大 。
( )
4、在日光灯两端并联电容器,功率因数提高,电路中的总电流提高。
( )
5、在正弦交流电路中,对于任意节点
0=∑I 。
( ) 6、在R 、L 、C 串联交流电路中,总电压C L R U U U U ++= 。
( ) 7、提高功率因数的意义在于提高电源设备的利用率和减少线路损耗。
( ) 8、三相不对称负载星形连接时,为了使各相电压保持对称,必须采用三相四线制供电。
9、电压源和电流源等效变换前后电源内部是不等效的。
( )
10、线性电路中的电流、电压和功率计算均可用叠加定理。
( ) 11、无论三相负载是星形连接还是三角形连接,总的有功功率等于各相有功功率之和。
( )
12、在对称三相交流电路中,三个线电流的相量和一定为零。
( ) 13、提高电路负载功率因数的方法是在感性负载两端串联电容器。
( ) 14、变压器是一种将交流电压升压或降低,并且保持其频率不变的静止的电气设备。
( ) 三、计算题
1、图示电路中,已知R = 4Ω,X L = 8Ω,X C = 5Ω,u=
sin ωtV ,求i 、u R 、u L 、u C 、P 、Q 、S 、cos ϕ,并作电压、电流的相量图。
2、图示电路中:R 1=5Ω,R 2=X L ,端口电压U=200V ,C 上的电流I C =10A ,R 2上的电流I R2=102A ,试求X C 、R 2、和X L ,并作相量图。
3、已知某电感性负载两端的电压为220V ,吸收的有功功率为10kw,1cos ϕ=0.8,若把功率因素提高到2cos ϕ=0.95,则应并联多大的电容;并比较并联电容前后的电流。
(设电源频率为50HZ)
4、如图,已知各并联支路中电流表的读数分别为:A 1=5A ,A 2=20A ,A 3=25A 。
若维持A 1的读数不变,而把电路的频率提高一倍,则电流表A 、A 2、A 3的读数分别为多少?
5、三相对称负载星形连接,每相阻抗Ω+=4030j Z ,每相输电线的复阻抗
Ω+=21j Z l ,三相对称星形连接电源的线电压为V 220。
(1)请画出电路图,并在图中标出各电压、电流的参考方向。
(2)求各相负债的相电压、相电流。
(3)画出相量图。
6、图示三相电路中,A 的读数为A 10,则1A 、2A 、3A 表的读数为多少?若/U 、
/V 之间发生断路,则1A 、2A 、3A 表的读数又为多少?
7、三相对称电路如图所示,已知Ω+=431j Z ,Ω+=10102j Z ,Ω+=22j Z l ,
对称电源星形连接,相电压为V 127。
求: (1)输电线上的三相电流; (2)两组负载的相电压; (3)负载侧的线电压; (4)三相电路的P 、Q 、S 。
8、图示电路中,已知,Ω=Ω==5,10,1021R R V U s ,开关S 闭合前电容电压为零,求开关闭合后)0(+C i 。
9、图示电路中,已知mH L R R V U s 5,6,4,121=Ω=Ω==,求开关S 打开后
)0(),0(++L L u I 和)0(+R u 。
10、 图示电路,开关未动作前电路已处于稳态,在t=0时,S 由”1”拨向”2”,电容C 便向R2放电,已知R1=20Ω,R2=400Ω,C=0.1F μ,U=100V ,求 (1)C u 和C i 的表达式; (2)放电电流的最大值;
(3)放电过程中,电阻R2吸收的能量。
11、图示电路中,在t=0 时开关由”1”拨向”2”,开关动作前电路已处于稳态,已知L=3H ,R 1=R 3=1Ω,R 2=2Ω,E 1=E 3=3V ,试用三要素法求i 和i L 的表达式。
12、 图示电路中,已知Ω==Ω==k R F C k R mA I s 1,3,2,1521μ,S 闭合前电路处于稳态,求S 闭合后电阻R2上的电流变化规律。
13、试用支路电流法求解电流I 1 ,I 2 及I 3 。
14、已知电路如图所示,其中U
1=15V,U
2
=65V,R
1
=5Ω,R
2
=R
3
=10Ω。
试用支路电流法求R
1、R
2
和R
3
三个电阻上的电压。
15、图所示电路中,已知E
1=80V,E
2
=10V,E
3
=50V,R
1
=10Ω,R
2
=R
3
=20Ω,试求
各支路的电流I
1、I
2
、I
3。
16、求图如示电路中节点2对参考节点0的电压U
2
以及电流I。
