电动汽油泵的结构与工作原理
汽油泵工作原理
汽油泵工作原理
汽油泵是一种机械设备，用于将汽油从油箱输送到发动机燃烧室。
它的工作原理可以简单描述为下面几个步骤：
1. 汽油泵位于油箱底部，通常由电机驱动。
当启动发动机时，电机会启动泵的工作。
2. 泵的设计结构通常包括一个旋转的叶轮和一个静止的涡轮。
当泵启动时，旋转叶轮通过离心力将汽油吸入。
3. 当汽油被吸入泵内后，泵的内部压力开始增加。
同时，涡轮会通过泵体自身的几何形状限制流体的回流，使之只能进入出口通道。
4. 随着泵的转速增加，泵内部产生的压力足以将汽油推入油箱外的送油管道中。
5. 汽油通过送油管道进入发动机燃烧室，供应燃料进行燃烧。
6. 当发动机工作时，泵会持续将汽油输送至燃烧室，以保持发动机的正常运转。
需要注意的是，汽油泵在工作过程中需要保持足够的压力，以确保汽油能够被有效地输送到发动机。
同时，泵的设计也要考虑抵抗汽油污染和损坏的能力，以便保证其长时间稳定工作。
汽车电动燃油泵的故障检测及排除方法的分析
工作状态检查主要是在电动燃油泵运行的情况下展开，观察 其是否符合正常运行标准，如某一方面出现问题，则可以据此推测 出可能存在的故障。具体来看，首先要对熔丝与蓄电池电压进行检 查，确保蓄电池电压在12 V以上，且熔丝正常。在燃油泵中，继电 器主要负责为喷油系统部件以及燃油泵本身供电，如发动机停转， 则继电器也会随之自动关闭。因此，当发动机控制单元接收到发动 机转速信号时，继电器才会通过发动机控制单元搭铁，而一旦蓄电 池电压出现异常，则证明继电器出现了问题。
电动燃油泵是汽车发动机的重要组成部分，一般安装在汽车后 部的燃油箱内，主要可分为泵体、外壳以及永磁电动机3部分。而 对于不同类型的电动燃油泵，其内部结构也会存在着一定的差异。 例如滚柱式电动燃油泵主要有出油口、出油阀、溢流阀、壳体、滚 柱、转子及进油口等几部分，而永磁电动机部分则包括电刷装置、 电枢及永久磁铁等，其中电枢用于产生电磁力矩，其上的换向器与 电刷相连接，而电刷的引线则接到外壳的接柱上，将控制电动燃油 泵的电压引到电枢绕组上[1]。此外，电动燃油泵还安装了单向阀与 安全阀。单向阀主要是为了在燃油泵停止工作时能够将油路密封， 从而使燃油系统保持一定残压，以便于发动机的下次起动，而安全 阀则主要是为了防止燃油管路阻塞时压力过分升高，以免造成油管 破裂或燃油泵损伤现象。 1.2 电动燃油泵工作原理
不同电动燃油泵的工作原理大致相同，但工作流程略有差异， 这里以滚柱式电动燃油泵为例。电动燃油泵中的转子偏心安装在泵 体内，而滚柱装在转子的凹槽中，当转子旋转时，滚柱会在离心力 的作用下紧压泵体的内表面，同时受惯性力的影响，还会与转子凹 槽的侧面贴紧，从而形成若干个工作腔。当电动燃油泵运行后，进 油口一侧的工作腔容积会不断增大，进而形成低压吸油腔，使汽油 在经过进油口后被吸入到工作腔之中。在相对的出油口一侧，工作 腔的容积会逐渐减小，并成为高压油腔，最终在压力的作用下，汽 油就会从压油腔中经出油口流出。此外当油压超过450 kPa时，溢 流阀会自动开启，使汽油回流到进油口，以免因油压过大而损坏汽

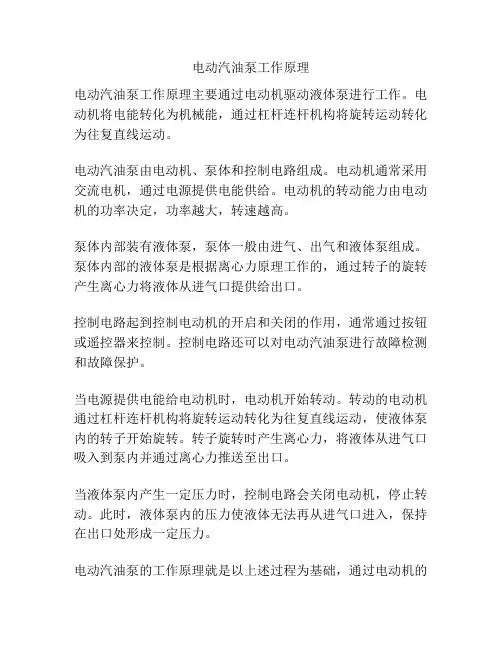

电动汽油泵工作原理
电动汽油泵工作原理
电动汽油泵工作原理主要通过电动机驱动液体泵进行工作。
电动机将电能转化为机械能，通过杠杆连杆机构将旋转运动转化为往复直线运动。
电动汽油泵由电动机、泵体和控制电路组成。
电动机通常采用交流电机，通过电源提供电能供给。
电动机的转动能力由电动机的功率决定，功率越大，转速越高。
泵体内部装有液体泵，泵体一般由进气、出气和液体泵组成。
泵体内部的液体泵是根据离心力原理工作的，通过转子的旋转产生离心力将液体从进气口提供给出口。
控制电路起到控制电动机的开启和关闭的作用，通常通过按钮或遥控器来控制。
控制电路还可以对电动汽油泵进行故障检测和故障保护。
当电源提供电能给电动机时，电动机开始转动。
转动的电动机通过杠杆连杆机构将旋转运动转化为往复直线运动，使液体泵内的转子开始旋转。
转子旋转时产生离心力，将液体从进气口吸入到泵内并通过离心力推送至出口。
当液体泵内产生一定压力时，控制电路会关闭电动机，停止转动。
此时，液体泵内的压力使液体无法再从进气口进入，保持在出口处形成一定压力。
电动汽油泵的工作原理就是以上述过程为基础，通过电动机的
驱动，将液体泵的旋转转换为压力，从而实现液体的输送。
这种工作原理使得电动汽油泵能够高效、稳定地将汽油输送到需要的地方。
湖北小型电动油泵工作原理
湖北小型电动油泵工作原理
2.吸油过程：当电动机转动后，油泵的吸油口就会产生负压，将液体
从油箱中吸入泵腔。
液体通过油泵的吸入阀进入泵腔。
3.压油过程：当泵腔内的液体被吸入后，电动机继续转动，泵腔内的
液体就会被压缩，从而提升液体的压力。
液体通过油泵的出口阀被推向液
压系统。
4.液压阀控制：液压阀起到控制油液流向和压力的作用。
正常情况下，油泵会将液体直接供应给液压系统。
当液压系统需要油液时，液压阀会打开，将油液传递到系统中。
当液压系统需要停止工作时，液压阀会关闭，
停止供油。
5.油箱：油箱主要用于存放液体。
在工作过程中，驱动油泵的电动机
会将液体吸入和压出，通过管路输送到液压系统中。
油液在液压系统中完
成工作后，会回流到油箱。
总结起来，湖北小型电动油泵的工作原理可以简化为：电动机驱动油
泵旋转，油泵通过吸入阀将液体从油箱中吸入，然后通过压油阀将液体压出，供给液压系统使用。
这一过程通过液压阀的控制实现油液的流向和压
力的调节。
油液在液压系统中完成工作后，再回流至油箱，实现循环使用。
燃油供给系统构造与原理（新）
燃油供给系统构造与原理（新）燃油供给系统构造与原理·燃油供给系统组成：燃油泵、燃油滤清器、燃油压⼒调节器、喷油器、冷起动喷油器、油压脉冲衰减器等。
·燃油供给系统功⽤：供给喷油器⼀定压⼒的汽油，喷油器根据电脑指令喷油。
·⼀、电动燃油泵1.电动燃油泵结构与原理（1）滚柱式电动汽油泵1）⼯作过程·转⼦偏⼼地安装在泵体内，滚柱装在转⼦的凹槽中。
当转⼦旋转时，滚柱在离⼼⼒的作⽤下紧压在泵体的内表⾯上；同时在惯性⼒的作⽤下，滚柱总是与转⼦凹槽的⼀个侧⾯贴紧，从⽽形成若⼲个⼯作腔。
·在汽油泵⼯作过程中，进油⼝⼀侧的⼯作腔容积增⼤，成为低压吸油腔，汽油经进油⼝被吸⼊⼯作腔内。
在出油⼝⼀侧的⼯作腔容积减⼩，成为⾼压油腔，⾼压汽油从压油腔经出油⼝流出。
·限压阀（溢流阀）的作⽤是当油压超过0.45MPa时开启，使汽油回流到进油⼝，以防⽌油压过⾼损坏汽油泵。
·在出油⼝处装设单向⽌回阀（出油阀），当发动机停机时，⽌回阀关闭，防⽌管路中的汽油倒流回汽油泵，借以保持管路中有⼀定的油压2）特点·运转噪声⼤·油压脉动⼤·泵内表⾯和转⼦易磨损（2）叶⽚式电动汽油泵1）⼯作原理·叶轮是⼀个圆形平板，在平板的圆周上加⼯有⼩槽，形成泵油叶⽚。
·叶轮旋转时，⼩槽内的汽油随同叶轮⼀同⾼速旋转。
由于离⼼⼒的作⽤，使出⼝处油压增⾼，⽽在进⼝处产⽣真空，从⽽使汽油从进⼝吸⼈，从出⼝排出2）特点·运转噪声⼩·泵油压⼒⾼·叶⽚磨损⼩·使⽤寿命长2.电动燃油泵的控制（1）燃油泵继电器控制电路·点⽕开关STA：起动机继电器闭合，同时ECU有STA信号，起动机起动。
·STA信号和NE信号输⼊ECU：Tr1接通，开路继电器闭合，燃油泵运转。
·起动或重负荷时：ECU中的Tr2断开，燃油泵继电器闭合，燃油泵⾼速运转；·怠速或轻负荷时：ECU 中的Tr2接通，燃油泵继电器断开，电流流过燃油泵电阻器，燃油泵低速运转（2）燃油泵ECU控制电路·起动或重负荷时：发动机ECU通过FPC端⼦向燃油泵ECU发出⾼电平信号，燃油泵ECU向燃油泵输出⾼电压(约12V)，燃油泵⾼速运转·怠速或轻负荷时：发动机ECU通过FPC端⼦向燃油泵ECU发出低电平信号，燃油泵ECU向燃油泵输出低电压(约9V)，燃油泵低速运转（3）燃油泵开关控制·起动时：起动机继电器闭合，开路继电器线圈L1通电，开路继电器触点闭合，燃油泵运转。
燃油泵工作原理
燃油泵工作原理
燃油泵是汽车发动机燃油系统中的重要组成部分，它的主要作用是将油箱中的汽油输送到发动机燃烧室中，为发动机提供燃油。
燃油泵的工作原理是怎样的呢？接下来我们将详细介绍。
首先，燃油泵是由电动泵和机械泵两部分组成的。
电动泵通过电动机驱动，机械泵则通过发动机的正时齿轮传动。
当发动机运转时，机械泵会不断地将油箱中的汽油吸入，并送往发动机燃烧室。
而电动泵则通过电动机的驱动，将汽油从油箱中吸入，然后送往高压喷油泵，再由高压喷油泵将汽油喷射到发动机燃烧室中。
其次，燃油泵的工作原理主要是通过泵的运转来实现的。
当电动泵或机械泵开始工作时，它们会产生一个负压，使得油箱中的汽油被吸入泵内。
随着泵的运转，汽油会被压缩并送往发动机燃烧室。
在这个过程中，燃油泵需要保持足够的压力，以确保汽油能够被顺利送至发动机燃烧室，并且要保持一定的流量，以满足发动机不同工况下的燃油需求。
另外，燃油泵还需要考虑汽油的稳定供给和压力调节。
在汽车行驶过程中，汽油箱中的汽油会不断地被消耗，而燃油泵需要能够及时地将油箱中的汽油吸入，并送至发动机燃烧室，以保证发动机的正常运转。
同时，燃油泵还需要根据发动机负荷的大小，调节汽油的供给压力，以确保发动机在不同工况下都能够得到适量的燃油供给。
总结一下，燃油泵的工作原理主要是通过电动泵和机械泵的运转，将油箱中的汽油吸入并送至发动机燃烧室，以满足发动机的燃油需求。
在这个过程中，燃油泵需要保持足够的压力和流量，同时能够稳定地调节汽油的供给压力，以确保发动机的正常运转。
希望通过本文的介绍，能够让大家对燃油泵的工作原理有一个更加深入的了解。
电动油泵原理
电动油泵原理电动油泵是一种常见的液压传动装置，它通过电动机驱动液压泵，将机械能转化为液压能，为液压系统提供动力。
电动油泵原理的理解对于液压系统的设计、维护和故障排除具有重要意义。
本文将从电动油泵的工作原理、结构组成、工作过程和应用特点等方面进行介绍。
首先，电动油泵的工作原理是基于液压传动的原理。
液压传动是利用液体传递能量的一种传动方式，其基本原理是利用液体在封闭的容器中传递压力。
电动油泵通过电动机带动液压泵进行工作，液压泵在工作时产生液压能，将液体压力传递给液压系统中的执行元件，从而实现机械运动控制。
其次，电动油泵的结构组成主要包括电动机、液压泵、控制阀、油箱、油管路等部分。
电动机作为动力源，驱动液压泵进行工作；液压泵负责将机械能转化为液压能；控制阀用于控制液压系统的工作；油箱用于储存液压油；油管路用于传递液压能。
这些部分共同组成了电动油泵的工作系统。
接着，电动油泵的工作过程可以简单描述为，当电动机启动时，带动液压泵进行工作，液压泵将液体吸入，通过机械压力将液体压缩，产生液压能，然后通过控制阀控制液压能的释放，从而实现对液压系统中执行元件的控制。
整个过程中，液压泵、控制阀和油箱等部件协同工作，完成液压系统的动力传递和控制。
最后，电动油泵具有工作效率高、动力传递稳定、结构简单、维护方便等特点，因此在工程机械、冶金设备、船舶设备、航空航天等领域得到广泛应用。
同时，电动油泵在使用过程中也需要注意液压油的选用、密封件的维护、泵的冷却等方面的问题，以确保电动油泵的正常工作。
综上所述，电动油泵作为液压传动装置，在工程领域具有重要的应用价值。
对于电动油泵原理的深入理解，有助于提高液压系统的设计和维护水平，保障设备的正常运行，促进工程技术的发展和进步。
燃油泵的工作原理
燃油泵的工作原理
燃油泵是一种用于将燃油从燃油箱输送到发动机的装置。
它通常是由一个电动马达驱动，通过旋转的运动来产生压力，将燃油从燃油箱吸入并输送到发动机燃油系统。
燃油泵通常由以下几个主要部件组成：
1. 电动马达：用于提供动力，将旋转运动转换为泵的工作动力。
2. 泵体和叶轮：泵体通常是由金属或塑料制成的，叶轮则是安装在泵体内部的旋转部件。
通过电动马达的旋转运动，叶轮在泵体内部产生负压，并将燃油从燃油箱吸入。
3. 过滤器：燃油泵常常配备有过滤器，以净化燃油，并避免杂质进入发动机燃油系统。
4. 燃油管路：燃油泵通过一系列的燃油管路将燃油从燃油箱输送到发动机。
这些管路通常由耐油性能较好的材料制成，并且具备高耐压能力，以保证燃油的正常流动。
5. 压力调节器：有些燃油泵还配备了压力调节器，用于控制燃油泵输出的压力。
当燃油压力过高时，压力调节器会自动减小输出压力，以确保燃油系统的正常运行。
燃油泵的工作原理如下：
1. 当电动马达开始运转时，叶轮被带动旋转，产生负压。
2. 负压使燃油从燃油箱中被吸入到泵体内部。
3. 吸入后的燃油进入过滤器，过滤掉其中的杂质。
4. 经过过滤的燃油通过燃油管路被输送到发动机燃油系统。
5. 如果燃油泵配备了压力调节器，它将监测燃油压力，并根据需要调整输出压力。
6. 燃油被压力泵送到发动机的喷油器或燃油喷射系统内，供发
动机进行燃烧。
总的来说，燃油泵利用电动马达的旋转运动，通过负压原理将燃油从燃油箱吸入，并通过管路输送到发动机，以供发动机进行燃烧。
电动汽油泵的结构与工作原理
电动汽油泵的结构与工作原理二、电动汽油泵的结构与工作原理1、电动汽油泵的作用：将汽油从油箱中吸出，供给燃油系统足够的具有规定压力的汽油。
电控汽油喷射系统压力一般为：多点喷射：0、25～0、35mpa；单点喷射：0、1mpa。
2、安装位置：电动汽油泵的安装位置主要有两种，即安装在供油管路中和安装在汽油箱内。
但后者应用非常广泛，电动汽油泵通常用固定在油箱上的油泵支架垂直地悬挂在油箱内。
3、组成：主要是由泵体、永磁式直流电动机和壳体三部分组成。
另外还装有安全阀和单向阀。
安全阀也称为限压阀（或溢流阀），主要是由阀座、密封钢球及弹簧等组成。
单向阀安装在电动汽油泵的出油口处。
泵体是电动汽油泵的主体，根据其结构的不同可分为：滚柱式、涡轮式、齿轮式等。
4、几种类型的电动汽油泵（1）滚柱式电动汽油泵由壳体、圆柱形滚柱和转子等组成。
五个滚柱在转子的槽内可径向滑动，转子与壳体存在一定的偏心。
转子在直流电动机的驱动下旋转，在离心力的作用下，滚柱紧压在泵体的内圆表面上，形成五个相对独立的密封腔。
旋转时，每个密封腔的容积不断发生变化，在进油口时，容积增大，形成一定的真空，将经过过滤的汽油吸入泵内。
在出油口处，容积变小，压力升高，汽油穿过直流电动机推开单向阀输出。
当输油管路发生堵塞或汽油滤清器堵塞时，汽油压力超过规定值，限压阀打开，汽油流回进油侧。
发动机熄火后，单向阀关闭，避免输油管路中的汽油倒流，保持油路中有一定的残余压力，以便于发动机再起动。
（2）涡轮式电动汽油泵由涡轮、壳体和泵盖等组成。
涡轮由电动机驱动，在离心力的作用下，涡轮紧贴壳体，将汽油经窄小缝隙由进油侧驱至出油侧从而加压，燃油通过电动机的内部起到冷却的作用电动机的作用。
（3）双级电动汽油泵由于汽油极易挥发，加上泵工作时温度升高和吸油时产生局部真空，使汽油的汽化，泵油量减少，导致输出油压波动。
在现代汽车上广泛采用双级电动汽油泵，即由两个电动汽油泵串联，使供油能力提高。
电动燃油泵
之间的电阻，其值为
Ω，是否正常？
如果正常，则检查电动燃油泵，测量燃油泵电阻。
燃油泵电阻为
Ω，参考维修手册是否更换？
如果端子至燃油泵连接线配线不正常则检修配线。
（4）燃油泵继电器没有动作声，请检测继电器和相关的电源和搭铁。 继电器是否正常？ 继电器电源是否有12V电压？ 继电器搭铁是否正常？
你的结论是：
油泵继电器
燃油泵
点火开关
2P燃油泵继 电器检查开关
分电器
《电控发动机构造与维修》 燃油1、L2不通电，油泵继 电器断路断开，汽油泵不工作。
2、点火开关打到ST时，电流通过L2线圈，使油泵继电器闭合，汽油泵工作。
诊断座 主继电器
油泵继电器
3）若无运转声，用手检查进油软管有无压力感。若听不见电动汽油泵的声音 也感觉不到进油管的压力，则说明电动汽油泵不工作。
4）应检查其电源与控制电路。看电动汽油泵电源熔丝有无烧断，继电器 有无损坏，控制线路有无断路。若上述检查都正常，则应拆除电动汽油泵。
《电控发动机构造与维修》 燃油供给系统 电动燃油泵
《电控发动机构造与维修》 燃油供给系统 电动燃油泵
课题： 电动燃油泵
《电控发动机构造与维修》 燃油供给系统 电动燃油泵
一、新课导入
学习任务描述：
一台发动机由于燃油供给系统工作不良导致发动机性能故障， 需对燃油供给系统各元件及及控制电路检查，确定故障部位，并维 修或更换。
发动机燃油供给系统是电子燃油喷射系统重要的组成部分，也 是发动机故障发生率较高的系统之一。其中电动燃油泵的故障，是 燃油供给系中重难点故障之一，电动汽油泵是怎样进行工作的？会 出现哪些故障呢？
《电控发动机构造与维修》 燃油供给系统 电动燃油泵
电动汽油泵实验报告
一、实验目的1. 了解电动汽油泵的结构和原理。
2. 测试电动汽油泵的流量、压力、噪声等性能指标。
3. 分析电动汽油泵在不同工况下的工作特性。
二、实验原理电动汽油泵是汽车燃油供给系统的重要组成部分，其作用是将燃油从油箱内抽出，并通过一定的压力输送到燃油喷射器，保证发动机的正常工作。
本实验主要测试电动汽油泵的流量、压力、噪声等性能指标，以评估其工作性能。
三、实验设备1. 电动汽油泵一台2. 压力表一台3. 流量计一台4. 噪声计一台5. 油箱一个6. 计时器一个7. 线路连接器一套四、实验步骤1. 将电动汽油泵安装于油箱内，确保连接正确无误。
2. 连接压力表、流量计、噪声计等测试设备。
3. 将油箱注满燃油，确保油面高度适中。
4. 启动电动汽油泵，观察并记录以下数据：a. 压力表显示的燃油压力值；b. 流量计显示的燃油流量值；c. 噪声计显示的噪声值；5. 重复步骤4，在不同工况下测试电动汽油泵的性能，如低转速、高转速、高负荷等。
6. 记录实验数据，分析实验结果。
五、实验数据及分析1. 电动汽油泵在正常工况下的性能指标如下：a. 燃油压力：250kPa；b. 燃油流量：3L/min；c. 噪声值：≤60dB。
2. 分析实验结果：a. 电动汽油泵在正常工况下，燃油压力、流量和噪声值均符合设计要求；b. 在不同工况下，电动汽油泵的性能有所波动，但在可接受范围内；c. 随着转速的提高，燃油压力和流量逐渐增大，噪声值略有上升。
六、实验结论1. 电动汽油泵能够满足汽车燃油供给系统的要求，具有良好的工作性能；2. 在不同工况下，电动汽油泵的性能有所波动，但在可接受范围内；3. 本实验为电动汽油泵的设计、选型和维修提供了参考依据。
七、实验注意事项1. 实验过程中，确保油箱内燃油充足，避免因油面过低导致电动汽油泵空转；2. 实验前，检查电动汽油泵的安装位置和连接线路，确保连接正确；3. 实验过程中，注意观察实验设备的工作状态，避免发生意外事故；4. 实验结束后，清理实验场地，回收实验器材。
油泵工作原理
油泵工作原理油泵是一种用于将液体或气体从低压区域输送到高压区域的机械设备。
它主要由泵体、泵轴、柱塞、柱塞杆、活塞泵、进油口和出油口等组成。
油泵的工作原理可以分为吸油阶段、压油阶段和泵油阶段。
首先，在吸油阶段，当油泵启动时，泵轴通过电机的驱动旋转。
泵轴上的柱塞杆垂直于泵轴，在内端连接着柱塞。
柱塞与泵体内的壁之间形成密封腔，内端与活塞泵相连。
初始状态下，活塞泵与柱塞杆的触点处于泵轴的内侧。
然后，在压油阶段，当泵轴旋转时，柱塞杆也随之旋转。
在某一时刻，柱塞杆和活塞泵的触点相对于泵轴的角度最大（通常在90°或180°）。
这时，液体通过进油口进入泵体内的密封腔，压力增大，使活塞泵受到压力并向外移动。
最后，在泵油阶段，当活塞泵移动到极限位置时，柱塞杆和活塞泵的触点从泵轴的内侧移到了外侧。
这时，液体被挤出通过出油口流出，形成了压力。
同时，原来积聚在活塞泵一侧的液体转移到另一侧，形成了连续的压力。
油泵的工作原理基于泵轴的旋转运动和柱塞杆与活塞泵的变位。
油泵旋转时，液体被吸入泵体内的密封腔，然后通过活塞泵的移动，压力增大并将液体推出。
这种连续的运动能够实现液体的输送，并产生所需的压力。
根据需求，油泵的工作原理还可以采用其他类型的泵，例如齿轮泵、螺杆泵或离心泵。
这些泵利用不同的机制来实现液体的输送和压力的生成。
总结起来，油泵的工作原理是通过泵轴的旋转和柱塞杆与活塞泵的变位来实现液体的吸入和泵出，从而实现液体的输送和产生所需的压力。
通过选用不同的泵类型和相应的机制，可以根据实际需求来实现不同的液体输送和压力生成任务。
电控汽油机燃油系统故障与检测
电控汽油机燃油系统故障与检测电控汽油发动机在使用过程中，由于燃油系统的故障，往往引起发动机启动困难、运转无力、缺缸、短时后熄火等故障，严重影响汽车的正常运行。
下面就燃油系统的常见故障做以简要分析，为维修人员提供参考。
一、电控汽油机燃油系统主要部件及常见故障燃油系统由油箱、电动汽油泵、汽油滤清器、燃油压力调节器、供油总管、喷油器等组成。
（一）电动汽油泵1．构造与工作原理电动汽油泵主要由泵体、直流电机、叶轮、单向阀、安全阀等组成。
其作用是提供燃油喷射所需要的压力燃油。
当汽油泵通电后，转子产生磁场，转子磁场与定子磁场相互作用迫使转子转动，将燃油从进油口吸入，流经汽油泵内部，将单向阀顶开，从出油口向系统供油。
由于汽油泵浸泡在汽油里面，工作时靠从其内部流过的和外围的燃油来冷却，因此，绝对禁止在无油的情况下让汽油泵运转，防止烧坏汽油泵。
汽油泵中装有溢流阀，可避免因管路堵塞使油压过分升高，造成汽油泵或油管损坏，当油压超过一定值时，溢流阀上的钢球被顶开，燃油从溢流阀泄出。
汽油泵上的单向阀主要作用是当汽油泵停止工作时，密封油路中保持一定的残压，便于下次启动。
2．电动汽油泵常见故障（1）电动汽油泵不转。
故障原因：汽油泵卡死，电刷故障，供电线路故障。
检测方法：直接向汽油泵供电，如汽油泵转，证明供电线路故障；如汽油泵不转，可反接火线和搭铁线，或将汽油泵拆下清洗及用木棍敲击，此时如转，证明汽油泵内部发卡，如仍不转，则换油泵。
（2）汽油泵有噪音。
原因：电机内部磨损严重是故障的前期表现，应马上更换。
（3）汽油泵过脏。
现象：汽油泵卡死或油压过低；排除：清洗或更换；清洗方法：拆下汽油泵接通电源，用清洗剂喷洗汽油泵进油口，直到流出干净的泡沫为止。
绝对不要用水清洗油泵。
（4）单向阀失效。
现象：油管中不能保持一定残余压力，长时间停车后启动时间延长。
排除：清洗汽油泵，如无效果，需要更换汽油泵。
（5）溢流阀（安全阀）关闭不严或卡死在开启位置。
汽车油箱油泵工作原理
汽车油箱油泵工作原理
汽车油箱油泵是负责将汽车油箱中的燃油输送到发动机燃烧室的关键部件。
它的工作原理如下：
1. 油泵定位于汽车油箱内，通常由电动机驱动。
其根据油箱内的油位信号来调控工作状态。
2. 油泵的主要构成部分包括泵体、电机、进油孔、出油孔和滤网等。
泵体内有一螺杆或齿轮组件，它们通过转动来产生压力，推动燃油流动。
3. 当启动汽车时，油泵会被点火开关控制电流通至电机，使其开始旋转。
同时，油泵进油孔会将汽车油箱内的燃油吸入泵体。
4. 随着电机的旋转，泵体内的螺杆或齿轮组件会不断推动燃油向出油孔方向移动。
在推动过程中，燃油会穿过滤网，过滤掉其中的杂质和颗粒。
5. 燃油通过出油孔流出油泵，进而通过燃油管路输送到发动机。
油泵通过产生一定的压力，确保燃油能够流动到需要的地方。
需要注意的是，油泵会根据燃油的需求自动调控工作状态。
当发动机需要大量燃油时，油泵会以较大的转速工作；而在发动机负荷较小时，油泵会减小转速以节省能量。
总的来说，汽车油箱油泵的工作原理是通过电动机驱动螺杆或
齿轮组件，产生压力推动燃油流动，从而确保燃油能够顺畅地被输送到发动机，保证发动机正常运行。
现代汽车构造 任务7.2 燃油供给系统主要部件结构与工作原理
以便加油时滤去杂质。油箱盖带有进气阀（空 气阀门），其目的是当油箱内产生一定的真空 度的情况下，能与大气相通。
七 、无回油的汽油供给系统 有些轿车发动机采用无回油的汽油供给系 统，它的特点是燃油泵、燃油滤清器、压力调 节器、燃油油位传感器和燃油切断阀合为一体， 可以断开发动机部件的回油，并能防止燃油内 部温度升高，减少燃油蒸汽排放量。弹簧； 5-衔铁； 6-针阀
四、燃油脉动阻尼器 有的汽油喷射系统装有燃油脉动阻尼器。其 功用是减小油路中的压力波动，并抑制喷油器或 压力调节器在开启与关闭过程中产生的压力脉动 噪声。燃油脉动阻尼器一般安装在进油管或分配 油管上，有的安装在电动汽油泵出口处或安装在 回油管路上，以减小油压调节器产生的回油噪音。
图7-9 丰田3ZZ-FE发动机无回由系统 1-阀门；2-膜片弹簧；3-膜片；4-来自汽油泵；5-输油管道
任务7.2
燃油供给系统的主要部件
电动汽油泵是一种由小型直流电动机驱动 的油泵，它为汽油喷射提供所需的压力汽油。 目前最常用的是涡轮式电动汽油泵 。
图7-5 涡轮式电动汽油泵 1-橡胶缓冲垫；2-滤网；3-涡轮；4、8-轴承；5-永久磁铁； 6-电枢；7-炭刷；9-限压阀；10-单向止回阀；11-泵体
图7-8 燃油脉动阻尼器 1-阀门；2-膜片弹簧；3-膜片；4-来自汽油泵；5-输油管道
六 、汽油箱 汽油箱用于贮存汽油，其贮存的汽油能使 汽车行驶200km～600km。汽油箱一般用薄钢 板制成。为防止油液因行车振荡而外溢，在油 箱内部装有隔板。汽油表的传感器、电动汽油 泵和部分的油管装在油箱内。油箱底部有油箱 集滤器。为了便于排除箱内的杂质，在底部装 有放油螺栓。油箱上部用带阀门的油箱盖关闭 着，加油口通常装有可取出的延伸管和滤网，
电动燃油泵工作原理
汽车发动机的电动燃油泵工作原理及介绍燃油泵总成燃油泵的作用是将贮存在燃油箱内的燃油输送至喷油器的燃油管路内。
早期的发动机燃油系统中的燃油泵多为机械式，现在电动燃油泵已经将其取代。
另外，原来的一些被安装在燃油箱外的电动燃油泵，考虑到散热、隔音及气阻等问题，也均被内置到了燃油箱燃油泵总成燃油泵的作用是将贮存在燃油箱内的燃油输送至喷油器的燃油管路内。
早期的发动机燃油系统中的燃油泵多为机械式，现在电动燃油泵已经将其取代。
另外，原来的一些被安装在燃油箱外的电动燃油泵，考虑到散热、隔音及气阻等问题，也均被内置到了燃油箱内。
燃油泵安装于油箱内，与燃油油量表测量装置结合为一个整体。
燃油泵上燃油表桨式计量部分电动燃油泵的工作原理与电动水泵的工作原理相同，利用电机驱动相应的油泵装置，从而向燃油系统不断输送燃油。
要知道，燃油系统必须保持一定的压力，只有这样才能保证喷油器喷出的燃油雾化效果更好，更易燃烧。
但当发动机熄火后，燃油系统的压力会丧失，一旦没有残余压力，在高温时管路内很容易产生气阻。
这样在发动机重新起动时，由于燃油系统中混入空气，难以保证足够的燃油，发动机就会难以起动。
为此，在燃油泵中设置了单向阀。
这样当燃油泵停止运转时，单向阀关闭，以维持燃油管路内的残余压力，便于发动机的重新起动。
此外，不知大家是否留意过，当你的车辆长时间停放后，如果车内比较安静时，在你打开点火开关不急于起动发动机时，会听到车辆后部传来“嗡嗡”声。
这并不是故障，而是为了保证燃油系统有足够的压力起动发动机，让电动燃油泵提前运转2－3 秒建立油压。
为了防止电动燃油泵的出油口侧压力过高，还设计了安全阀，这样一旦燃油泵输送的燃油压力过高，安全阀就会打开，使压力过高的燃油回流到燃油箱。
燃油泵和发动机控制电脑模块前面我们提到过装备在一些后轮驱动的轿车和SUV等车型上的马鞍形燃油箱，这种燃油箱被分为主油箱和副油箱，但一般却只在主油箱内设置一个电动燃油泵。
那么副油箱中的燃油是如何输送到主燃油箱中的呢？工程师们利用虹吸原理，使副燃油箱里的燃油通过吸油管被吸出并输往主燃油箱。
电动高压油泵工作原理
电动高压油泵工作原理
电动高压油泵是一种常用于柴油发动机的燃油供给装置，其工作原理如下：
1. 电动马达驱动：电动高压油泵内部有一个电动马达，电源供电后，电动马达开始运转。
2. 油泵进油：电动高压油泵通过进油口将燃油从油箱中吸入，并将其送入油泵的高压缸中。
3. 高压缸运作：电动马达的运转带动高压缸的活塞向上运动，由于高压缸的容积不断减小，燃油受到压缩而产生高压。
4. 出油阀关闭：当燃油达到一定压力时，出油阀会关闭，防止燃油外泄。
5. 燃油输送：电动高压油泵通过高压管路将高压燃油输送到柴油发动机的喷油器中。
6. 喷油器工作：高压燃油进入喷油器后，喷油器根据发动机工作状态以及其他参数控制喷油时间和喷油量，将燃油喷入发动机燃烧室内。
7. 循环继续：电动高压油泵持续工作，不断地将燃油从油箱中吸入，通过高压缸产生高压，并输送到喷油器中。
通过上述工作过程，电动高压油泵能够确保柴油发动机喷油系统中的燃油保持高压状态，有效地完成发动机的燃油供给功能。
简述电动汽油泵结构和工作原理
简述电动汽油泵结构和工作原理
电动汽油泵是一种利用电动机驱动的燃油泵，常用于汽车、摩托车等内燃机的燃油供给系统中。
它的主要结构包括电机、泵体、导流阀、喷嘴等部件。
电动汽油泵的工作原理如下：
1. 电机通过电源提供的电能将动能转换为机械能。
2. 电机带动泵体内的叶轮旋转，产生离心力。
3. 离心力作用下，燃油通过泵体的进油口被吸入泵体内。
4. 在泵体内，燃油受到叶轮的离心力作用，被压缩并向泵体的出油口运动。
5. 在运动过程中，燃油经过导流阀的调节，被送至汽车的燃油系统。
6. 最后，燃油通过喷嘴进入燃烧室，与空气混合燃烧，提供动力。
电动汽油泵通过电动机的驱动，能够稳定地将燃油从油箱送至发动机燃烧，确保燃料的供应量符合发动机的需要。
它具有结构简单、体积小、工作可靠等优点，广泛应用于各类汽车中。
电动汽油泵的结构与工作原理
电动汽油泵的结构与工作原理电动机是电动汽油泵的动力源，它通常采用直流电动机。
直流电动机具有始动力大、转速范围宽、转速调节方便等特点，适用于汽油泵的工作环境。
在电动机中，有一个电刷和一个电刷副，电刷与电刷副分别与电源和电动机转子的电极相连接，通过电流的控制来实现电动机转动的控制。
传动装置是电动汽油泵的传动装置，它将电动机的转动传递给泵体。
传动装置通常由多个齿轮和链条组成，通过齿轮的相互咬合和链条的传动来实现电动机的转动输出。
传动装置的设计要求具有传动稳定、噪音低、寿命长等特点，以保证电动汽油泵的正常工作。
泵体是电动汽油泵的主体结构，它包含了进油口、泵腔和出油口等部分。
泵体的进油口与油箱相连，用于将汽油从油箱进入泵腔。
泵腔是实现汽油吸入和排出的部分，它内部有一个活塞和多个气门。
当电动机转动时，活塞随之转动，通过气门的开闭来实现汽油的吸入和排出。
出油口将泵腔中的汽油送向发动机燃烧室供给燃烧使用。
控制系统是电动汽油泵的控制装置，它由开关、保护装置和控制电路等部分组成。
开关用于控制电动汽油泵的启停，并将电能提供给电动机。
保护装置主要包括过载保护、温度保护、电压保护等，用于保护电动汽油泵的正常工作和延长使用寿命。
控制电路用于接收开关和保护装置的信号，并控制电动机的转动和泵体的工作状态。
1.当开关打开时，电能流经电动机，使电动机开始转动。
2.电动机的转动通过传动装置传递给泵体，使泵体的活塞开始转动。
3.活塞的转动通过气门的开闭来实现汽油的吸入和排出。
当活塞向下移动时，进油口打开，汽油从油箱进入泵腔；当活塞向上移动时，进油口关闭，出油口打开，汽油被送至发动机燃烧室。
4.控制系统根据实际需要来控制电动汽油泵的启停、转速和工作状态，保护装置保证电动汽油泵的安全稳定工作。
总结起来，电动汽油泵通过电能驱动电动机输出能量，通过传动装置将能量传递给泵体，使泵体能够将汽油从油箱送至发动机燃烧室，实现汽油的供给。
其结构和工作原理保证了电动汽油泵的正常工作和可靠性，为汽车发动机的正常运行提供了保障。
电动汽油泵工作原理
电动汽油泵工作原理
电动汽油泵是一种通过电动机驱动的泵，其工作原理如下：
1. 电动机驱动：电动汽油泵内装有一台电动机，当电动机开始工作时，电能转化为机械能，驱动泵体内的活塞或叶轮等部件运动。
2. 吸油过程：在电动泵体内，设有一吸油管路与汽油箱相连接。
在吸油过程中，电动泵内的活塞或叶轮的运动会导致内部产生一定的负压，从而使汽油从汽油箱中被抽取到泵内。
3. 压油过程：当汽油被吸入到电动泵内后，活塞或叶轮的运动会改变其容积，产生压力，将汽油推送到油路系统中。
在这一过程中，泵体内的吸油阀关闭，而压油阀打开，使得汽油沿着油路流动。
4. 送油过程：汽油被泵送到油路系统后，根据需要，通过油路系统中的调节阀等装置，送入到发动机燃烧室中，供给燃烧所需的燃料。
综上所述，电动汽油泵通过电动机带动活塞或叶轮运动，实现汽油的吸油、压油和送油等过程，将汽油从汽油箱输送到发动机燃烧室，保证发动机正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
十二、电动汽油泵的结构与工作原理
1.电动汽油泵的作用:将汽油从油箱中吸出,供给燃油系统足够的具有规定压力的汽油。
电控汽油喷射系统压力一般为:多点喷射:0、25～0、35mpa;单点喷射:0、1mpa。
2.安装位置:电动汽油泵的安装位置主要有两种,即安装在供油管路中与安装在汽油箱内。
但后者应用非常广泛,电动汽油泵通常用固定在油箱上的油泵支架垂直地悬挂在油箱内。
3.组成:主要就是由泵体、永磁式直流电动机与壳体三部分组成。
另外还装有安全阀与单向阀。
安全阀也称为限压阀(或溢流阀),主要就是由阀座、密封钢球及弹簧等组成。
单向阀安装在电动汽油泵的出油口处。
泵体就是电动汽油泵的主体,根据其结构的不同可分为:滚柱式、涡轮式、齿轮式等。
4.几种类型的电动汽油泵
(1)滚柱式电动汽油泵
由壳体、圆柱形滚柱与转子等组成。
五个滚柱在转子的槽内可径向滑动,转子与壳体存在一定的偏心。
转子在直流电动机的驱动下旋转,在离心力的作用下,滚柱紧压在泵体的内圆表面上,形成五个相对独立的密封腔。
旋转时,每个密封腔的容积不断发生变化,在进油口时,容积增大,形成一定的真空,将经过过滤的汽油吸入泵内。
在出油口处,容积变小,压力升高,汽油穿过直流电动机推开单向阀输出。
当输油管路发生堵塞或汽油滤清器堵塞时,汽油压力超过规定值,限压阀打开,汽油流回进油侧。
发动机熄火后,单向阀关闭,避免输油管路中的汽油倒流,保持油路中有一定的残余压力,以便于发动机再起动。
(2)涡轮式电动汽油泵
由涡轮、壳体与泵盖等组成。
涡轮由电动机驱动,在离心力的作用下,涡轮紧贴壳体,
将汽油经窄小缝隙由进油侧驱至出油侧从而加压,燃油通过电动机的内部起到冷却的作用电动机的作用。
(3)双级电动汽油泵
由于汽油极易挥发,加上泵工作时温度升高与吸油时产生局部真空,使汽油的汽化,泵油量减少,导致输出油压波动。
在现代汽车上广泛采用双级电动汽油泵,即由两个电动汽油泵串联,使供油能力提高。
