用电信息采集专变采集终端安装规范

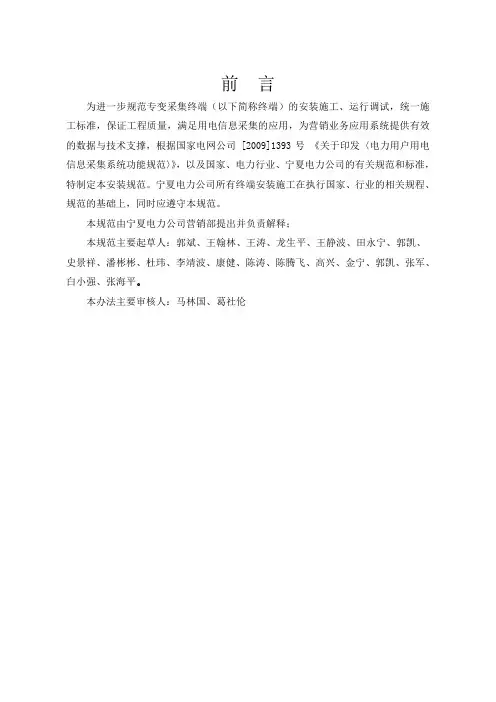

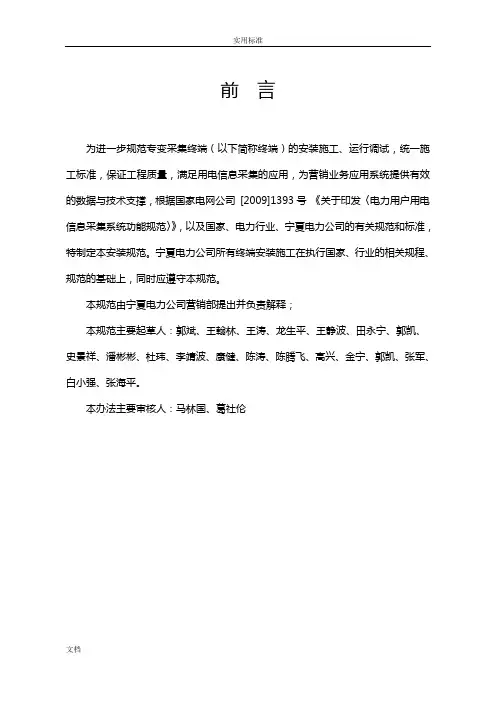

前言为进一步规范专变采集终端（以下简称终端）的安装施工、运行调试，统一施工标准，保证工程质量，满足用电信息采集的应用，为营销业务应用系统提供有效的数据与技术支撑，根据国家电网公司 [2009]1393号《关于印发〈电力用户用电信息采集系统功能规范〉》，以及国家、电力行业、宁夏电力公司的有关规范和标准，特制定本安装规范。

宁夏电力公司所有终端安装施工在执行国家、行业的相关规程、规范的基础上，同时应遵守本规范。

本规范由宁夏电力公司营销部提出并负责解释；本规范主要起草人：郭斌、王翰林、王涛、龙生平、王静波、田永宁、郭凯、史景祥、潘彬彬、杜玮、李靖波、康健、陈涛、陈腾飞、高兴、金宁、郭凯、张军、白小强、张海平。

本办法主要审核人：马林国、葛社伦目录1 总体功能及接线要求 (1)2 安装准备 (1)3 安装工具、设备及材料 (1)3.1必备工具 (1)3.2备用工具 (2)3.3安装设备及材料 (2)3.4安装工艺要求 (2)4 安装注意事项 (3)4.1安全技术措施 (3)4.2终端安装位置 (3)4.3终端安装要求 (4)5终端安装 (4)5.1终端安装流程 (4)5.2终端固定 (5)5.3终端电压电流 (5)5.4终端RS-485 (7)5.5终端天线 (7)5.6终端遥信 (8)5.7终端门接点 (8)5.8终端遥控 (9)6 终端上电、通讯检查 (11)7电表参数设置 (11)附件二：终端安装典型设计 (13)1 总体功能及接线要求（1）计量数据抄读：通过RS-485 串口采集现场各个多功能电能计量表实现。

（2）负荷控制：通过接入现场具备自动控制条件的主要生产负荷开关或总控开关的控制节点实现。

（3）开关状态信号采集：通过接入现场受控制的开关状态输出节点实现。

（4）计量门开关信号采集：通过接入无源信号回路计量门行程开关实现。

（5）交流采样功能：通过接入测量回路的三相电压与电流实现。

（6）远方通信功能：通过无线网络方式实现，现场网络信号不够强的情况下，应考虑外引天线。

（7）终端与相关设备的连接参见附件二：终端安装典型设计。

2 安装准备（1）对现场环境进行勘查之后，建立用户档案，做好用户一次主接线图及二次原理图分析。

（2）与有关部门或用户商定落实具体安装工作所需的停电时间，确定开工时间。

（3）注意安全措施，做好施工“三措”（技术措施、安全措施、组织措施），并得到各区县供电局安全员的签字确认。

（4）确定终端、天线安装位置；确定控制线、信号线、电源线等具体走线。

（5）准备现场所需装置及附件、各种材料、工具等。

（6）安排好人员和车辆。

（7）工作负责人进行施工安全技术交底。

（8）对补装或改造终端用户，应按照相关规定提前做好停电通知。

3 安装工具、设备及材料3.1 必备工具（1）斜口钳、尖嘴钳。

（2）绝缘安全工具。

（3）大号螺丝刀（十字、一字各一）。

（4）小号螺丝刀（十字、一字各一）。

（5）掌机，用于终端参数设置。

3.2 备用工具（1）万用表：如果需要接控制线和遥信线，在检查线路时会用到万用表。

（2）手枪钻、记号笔：如果需要安装计量门行程开关，则还需要使用手枪钻、记号笔等工具。

（3）胶钳、墙纸刀、螺丝刀、扳手、钢锯、电烙铁、手锤、便携式接地线、验电笔等。

3.3 安装设备及材料（1）主要设备：专变采集终端。

（2）电压采用四芯电缆，电缆芯线截面积不小于4×1.5mm2。

交流采样回路采用KVVP 6×2.5mm2电缆。

（3）遥信与遥控回路采用KVVP4×1.5 mm2电缆或KVVP2×1.5 mm2电缆。

（4）RS-485通信线：选用红黑双色屏蔽双绞线，不小于2×0.5 mm2。

（5）计量门行程开关信号线：可选用软护套线，不小于2×0.5 mm2。

（6）告警电缆采用KVVP 2×0.75 mm2电缆。

（7）门接点安装材料：微动开关、螺钉、门接点滑板、门接点固定块、弹垫、螺母、平垫片、双芯护套线等。

（8）设备固定辅材：螺丝、螺钉、弹垫、平垫片、螺母若干，用以固定终端、电能表等。

（9）其他辅材：线针线耳、尼龙线扣、标识套管、粘胶带等。

3.4 安装工艺要求（1）布线讲究“横平竖直”，电缆两端必须悬挂电缆标示牌。

（2）接线两端必须使用线号机打印线号，具体编号如下：遥信YX511+、YX512+……遥控YK51+、YK52+……电源DY+、DY-电表1#RS485+、1#RS485-、2#RS485+……交流采样电流A相DLA+、电压A相DYA、告警GJ+。

（3）电缆或二次线要用尼龙扎带进行捆扎固定，对无法捆扎固定的电缆要穿管进行固定。

4 安装注意事项4.1 安全技术措施（1）本规范所涉及的安全技术措施按《DL408-91电业安全工作规程》及以下技术标准执行：《电气装置安装工程电缆施工及验收规范》《电气装置安装工程电气设备交接试验标准》《建筑电气工程施工质量验收规范》（2）确定工作任务，明确工作项目，了解客户高、低压设备运行情况，了解工作范围和可能涉及到的客户设备和回路，了解有无需要客户配合的工作。

（3）工作实施前，由用户电力管理人员按照电力安全工作规程办理相关工作票，并由其按工作票内容完成保证工作人员安全的组织措施和技术措施并实施许可手续后，许可施工人员进行终端安装工作。

如用户不具备电力设备管理能力，可书面委托第三方具备电气承装资质的单位办理工作票，并由其委派专业人员担任电气运行人员进行用户侧电气设备的停送电及安全措施制作工作，工作票许可人需由该用户法人或法人授权委托人担任。

（4）无论高低压设备带电与否，安装维护人员均不得单独进行工作，必须实施监护人制度，该监护人（工作负责人）由分县局用电检查人员担任。

工作前监护人应向工作人员交待现场安全措施、带电部分或其他注意事项，监护人员必须始终在工作现场，对安全认真监护。

4.2 终端安装位置终端安装位置以确保检修与施工安全、方便、布线及整体布局合理为原则。

（1）具备配电室的用户首选位置为计量柜，当计量柜安装位置与接线端子不满足要求时，可以选择满足安装要求的地点进行安装，若不能满足柜内安装条件，可以将设备固定在墙壁上，但必须配备带接线端子盒的专用箱柜，以满足安装要求。

（2）无配电室的用户，一般为高供低计用户，可将终端安装在计量箱内，若计量箱不具备安装条件，应另配备专用箱柜安装终端。

终端表箱如果安装在电杆上，其固定高度不低于2米，且不超过变压器安装高度，尽量和台区总表表箱安装在一起。

（3）终端必须挂在网络信号强度较好的地方。

（4）对于需要室外布线的终端，必须考虑采取适当的防雷保护措施。

4.3 终端安装要求（1）接入所有计费电表，实现所有计费电表的数据采集，终端与电表通过RS-485 口接入，用户处计量电表无RS-485口时，应更换为符合要求的带RS-485口多功能电能表。

（2）高压用户、高供高计用户的遥信、遥控、交流采样都要接入。

（3）高供低计用户安装计量门行程开关。

（4）考虑终端接线端子密度太大，不便于维护，原则上在终端安装位置附近安装遥信、遥控、交流采样、电源接线端子，以便于后期维护。

（5）终端接地：对于终端有接地的端子，终端接地端子接表箱或计量柜的接地端子，表箱和计量柜的接地端应与接地网可靠牢固连接，不得以水管、暖气管道等作为地极，不能与避雷装置共线。

（6）告警输出：告警输出直接接入用户告警回路。

5终端安装5.1 终端安装流程安装流程：1、相关部门提前8天将要安装专变终端的用电客户的名单以书面形式通知运维管理部门。

2、运维管理部门收到安装通知后，进行现场勘察，确定安装方案，相关部门书面通知配合单位，配合单位提前7天通知用电客户停电等配合工作，结果反馈至运维管理部门，进行安装准备。

3、运维管理部门确定安装人员，安装前一天，签发安装工作票，安装人员领取专变终端，准备安装工具、材料等。

4、工作负责人根据许可的工作票内容对工作现场进行危险点辨识，向工作办人员交待安全注意事项，存在的危险点。

5、现场终端安装固定，终端接电压、电流、通讯线、遥控、遥信、门接点、报警信号线等，并保证各部分可靠连接，防止电压回路短路、电流回路开路。

6、安装工作终结后，核对终端参数、电表地址，设置电表参数，检查电表数据、无线信号等其他信号。

进行主站、电表通信对调，如果终端无线信号值低于12、加装增益天线，若信号仍低于12，则需要网络运营商改善信号或者更换终端安装位置。

7、进行远方终端跳合闸测试（主站下发跳闸命令，现场用户开关正确动作，主站下发允许合闸命令后，现场可以合上用户开关，则遥控功能正常。

然后，主站下发保电投入命令，将终端设置为“保电”状态，再次试验遥控不成功，则“保电投入”功能正常，主站下发“保电解除”命令后，遥控正确动作，完成“保电”功能测试。

），远方试验跳闸成功后，主站将终端设置为“保电”状态。

8、填写终端现场安装记录单。

9、打扫整理工作现场。

10、终结工作票。

11、主站根据现场返回单据建档维护。

5.2 终端固定终端通常采用垂直安装方式，安装尺寸见图1。

其上部有挂钩螺钉孔，可用M4挂钩螺钉固定。

终端下部有两个安装孔，用M4×10或M4×12普通螺钉固定在接线板上。

图1 专变采集终端Ⅲ型侧视/后视尺寸示意图5.3 终端电压电流终端交流电压选择顺序原则为：进线（测量）PT、操作（测量）PT、双绕组计量PT的测量绕组、所用屏、照明电源、低压母线、交流采样电压。

但应综合考虑安全性、方便性、便于设备维护检查。

终端电源要通过额定电流为10A的三相断路器。

终端交流采样接入原则如下：（1）终端交流采样回路不得接入电能计量二次回路中，只能接入计量柜的非电能计量用电压、电流互感器测量绕组二次回路中。

（2）若计量柜无适用的非电能计量用电压、电流互感器绕组时，终端的电压、电流回路可接入测量回路。

（3）若客户进线柜无电压、电流互感器，且计量柜没有仪表（测量）用电压、电流互感器或仪表（测量）用二次绕组时，应将计量用互感器更换为双绕组的互感器，该互感器准确度等级为电压互感器不低于0.5级，电流互感器不低于0.5S级。

接入回路原理图见图2和图3：三相三线终端接线（适用于高压计量）：三相三线电源端子接线图2 三相三线终端接线原理图三相四线终端接线（适用于低压计量）：三相四线电源端子接线图3 三相四线终端接线原理图接线端子的定义以实际终端盖板上接线图为准。

接线要求：1）电压、电流回路A、B、C各相导线应分别采用黄、绿、红色线，零线应采用淡蓝色（或黑色）线，接地线应采用黄绿双色线。

2）所有电流回路串联、电压回路并联连接；电流、电压线应连接可靠、接触良好；电流回路严禁开路，电压回路严禁短路。

5.4 终端RS-485终端和表计的RS-485接口分为A、B两个端子（或+、-端子），红线接RS-485A （或+端子）、黑线接RS-485B（或-端子），不同的表计，RS-485接线略有差异。
