二维石墨烯
二维石墨烯的正格子点阵
二维石墨烯的正格子点阵
二维石墨烯的正格子点阵是一个六角晶格，也被称为蜂窝状结构。
在正格子点阵中，碳原子以六角形的排列方式连接在一起，形成一个紧密堆积的结构。
每个碳原子与其直接相邻的三个碳原子形成共价键，形成了一个平面上的六角形。
在二维石墨烯中，每个碳原子都具有三个σ键和一个π键。
σ键是沿着碳原子之间的直线连接形成的共价键，而π键则是位于六角形平面上的碳原子之间的共振键。
这种特殊的键结构赋予了石墨烯独特的电子性质和导电性。
可以用矢量a1和a2来表示二维石墨烯的正格子点阵，其中a1和a2的夹角为120度。
每个碳原子都位于一个正格子点上，并且与其直接相邻的碳原子之间的距离是相等的。
总之，二维石墨烯的正格子点阵具有六角晶格结构，由紧密堆积的碳原子组成，具有特殊的电子性质和导电性。

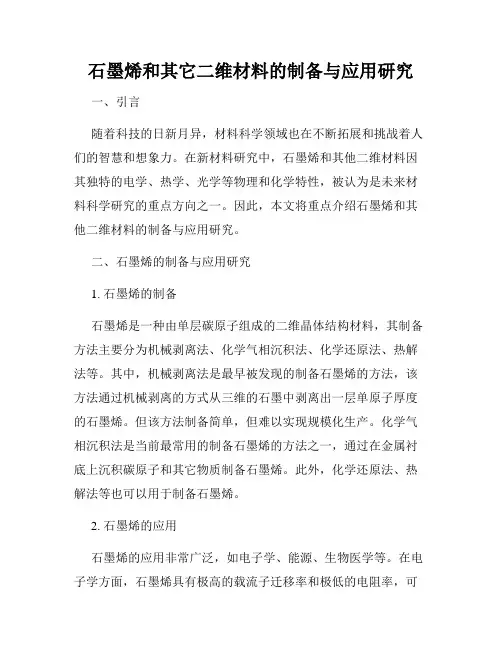

石墨烯和其它二维材料的制备与应用研究
石墨烯和其它二维材料的制备与应用研究一、引言随着科技的日新月异，材料科学领域也在不断拓展和挑战着人们的智慧和想象力。
在新材料研究中，石墨烯和其他二维材料因其独特的电学、热学、光学等物理和化学特性，被认为是未来材料科学研究的重点方向之一。
因此，本文将重点介绍石墨烯和其他二维材料的制备与应用研究。
二、石墨烯的制备与应用研究1. 石墨烯的制备石墨烯是一种由单层碳原子组成的二维晶体结构材料，其制备方法主要分为机械剥离法、化学气相沉积法、化学还原法、热解法等。
其中，机械剥离法是最早被发现的制备石墨烯的方法，该方法通过机械剥离的方式从三维的石墨中剥离出一层单原子厚度的石墨烯。
但该方法制备简单，但难以实现规模化生产。
化学气相沉积法是当前最常用的制备石墨烯的方法之一，通过在金属衬底上沉积碳原子和其它物质制备石墨烯。
此外，化学还原法、热解法等也可以用于制备石墨烯。
2. 石墨烯的应用石墨烯的应用非常广泛，如电子学、能源、生物医学等。
在电子学方面，石墨烯具有极高的载流子迁移率和极低的电阻率，可以作为替代传统硅材料的新型材料。
在能源领域，石墨烯在太阳能电池、储能设备、催化剂等方面也有广泛的应用，例如用石墨烯修饰电极可以提高锂离子电池的电容量和充放电循环寿命。
三、其他二维材料的制备与应用研究1. 石墨烯族材料除了石墨烯以外，石墨烯族材料也是研究的热点之一。
石墨烯族材料是一类由六元环构成，具有类似石墨烯结构的二维晶体材料，如石墨烯氮化物、石墨烯硼化物等。
这些材料具有电子结构的多样性，因此具有广泛的应用前景。
2. 过渡金属二硫化物过渡金属二硫化物是另一种重要的二维材料，具有很多优异的物理和化学性质，如宽能带隙、高载流子迁移率、高韧性等，因此在光电器件、催化剂、传感器、光学器件等领域中被广泛应用。
四、结论总之，石墨烯和其他二维材料的制备与应用研究是当前材料科学领域研究的新方向之一。
有效的制备方法和广泛的应用前景，必将助力二维材料研究的进一步发展，并对未来的科技发展，产生积极的推动作用。
石墨烯材料的特性与应用
石墨烯材料的特性与应用石墨烯是一种由碳原子排列成的薄膜，属于二维材料。
它具有出色的导电性、热导性和力学性能，极高的比表面积和柔韧性使其成为许多领域的研究热点。
1. 石墨烯的结构和特性石墨烯的结构类似于一张网格，由一层厚度为一个原子的碳晶格组成。
这种构造使其具有出色的电子传输性能。
该材料的电荷载流子迁移速度非常快，比传统的材料如硅快几倍。
此外，石墨烯的热导率极高，可以有效地传递热量。
这些性质使其成为许多电子学和热学应用领域的理想材料。
2. 石墨烯的应用石墨烯已经在许多领域中得到广泛应用。
以下是一些重要的应用领域：2.1 电子学应用由于石墨烯具有出色的导电性，因此它在电子学领域有广泛的应用。
石墨烯可以用于制造电子元件，如晶体管、集成电路等。
它还可以用于制造光电元件和传感器，如透明导电膜和生物传感器。
2.2 储能材料石墨烯可以用于制造储能器件，如锂离子电池和超级电容器。
其高比表面积和出色的电荷传输速度可以提高储能器件的性能。
石墨烯也可以用于制备储氢材料，这对开发氢燃料电池具有重要意义。
2.3 纳米复合材料石墨烯可以用于制造各种纳米复合材料，如聚合物基复合材料、金属基复合材料等。
石墨烯可以加强复合材料的力学性能，并且可以用于保护材料免受化学和环境腐蚀。
2.4 生物医学应用石墨烯在生物医学领域中也有许多应用。
它可以用于制造药物载体、生物传感器和各种医用材料。
石墨烯也可以用于研究肿瘤及其他疾病的治疗方法，如光疗和热疗。
3. 石墨烯的未来发展石墨烯在各个领域的应用前景广阔。
目前，石墨烯的产量和生产成本仍然很高，生产技术也存在许多难题。
因此，石墨烯的商业化应用仍然需要更多的研究和开发。
未来，石墨烯的大规模生产技术将会得到进一步的发展，其在各个领域的应用将会更为广泛。
总之，石墨烯是一个有着巨大潜力的材料。
它的优异特性使其成为了高效电子器件和新型材料的重要材料，在未来将充满无限的发展和应用前景。
石墨烯：奇特的二维材料
石墨烯：奇特的二维材料石墨烯是一种由碳原子构成的二维晶体材料，具有许多独特的物理和化学性质，被誉为21世纪最具潜力的材料之一。
石墨烯的发现开启了新材料领域的研究热潮，吸引了众多科学家和工程师的关注。
本文将介绍石墨烯的结构特点、性质以及应用前景，探讨这种奇特材料在各个领域的潜在应用价值。
石墨烯的结构特点石墨烯是由一个层层堆叠的碳原子构成的二维晶体结构，每个碳原子与周围三个碳原子形成sp2杂化键，呈现出类似蜂窝状的六角形结构。
这种紧密排列的结构使得石墨烯具有极高的强度和导电性，同时又非常轻薄灵活。
石墨烯的厚度仅为一个原子层，是目前已知最薄的材料之一，同时也是世界上最坚硬的材料之一。
石墨烯的物理性质石墨烯具有许多独特的物理性质，使其在各个领域都具有广泛的应用前景。
首先，石墨烯具有极高的导电性和热导率，远远超过传统材料如铜和铝。
这使得石墨烯在电子器件、传感器等领域具有巨大的潜在应用价值。
其次，石墨烯具有优异的机械性能，具有极高的强度和韧性，可以用于制备轻量化、高强度的复合材料。
此外，石墨烯还具有优异的光学性质，可以用于制备透明导电膜、光学器件等。
石墨烯的化学性质除了优异的物理性质外，石墨烯还具有许多独特的化学性质。
石墨烯具有极强的化学稳定性，可以在常温下稳定存在，不易与其他物质发生化学反应。
同时，石墨烯具有丰富的表面官能团，可以通过化学修饰实现对其性质的调控，拓展其在生物医药、环境保护等领域的应用。
此外，石墨烯还具有优异的吸附性能，可以用于吸附有害气体、重金属离子等。
石墨烯的应用前景由于其独特的结构和性质，石墨烯在各个领域都具有广泛的应用前景。
在电子器件领域，石墨烯可以用于制备高性能的场效应晶体管、柔性显示器等；在能源领域，石墨烯可以用于制备高效的锂离子电池、超级电容器等；在材料领域，石墨烯可以用于制备高强度、高导电性的复合材料；在生物医药领域，石墨烯可以用于制备药物载体、生物传感器等。
可以预见，随着石墨烯材料的不断研究和发展，其在各个领域的应用将会不断拓展，为人类社会带来更多的科技创新和发展机遇。
二维纳米材料 石墨烯
1、发现之路
在进行理论计算时,石墨烯一直是石墨以及后来出现的碳纳米管 的基本结构单元。但传统理论认为,石墨烯也只能是一个理论上 的结构,不会实际存在。
1、发现之路
“胶带成就诺贝尔奖”
2010年10月5日，瑞典皇家科学院在斯德哥尔摩宣布，将2010年诺贝 尔物理学奖授予英国曼彻斯特大学的两位科学家——安德烈・海姆和康 斯坦丁・诺沃肖洛夫，以表彰他们在石墨烯材料方面的卓越研究。
1、发现之路
2004年，两位科学家通过使用胶带反复剥离石墨的方法在绝缘基底上获得 了单层或少层的石墨烯并研究其电学性能，发现其具有特殊的电子特性以及优 异的电学、力学、热学和光学性能，从而掀起了石墨烯应用研究的热潮。
1、发现之路
盖姆在2010年的诺贝尔奖颁奖典礼上回顾了 石墨烯的发展史，认可了前人对薄层石墨的 早期研究工作。其中有部分工作早在20世纪 70年代就已经开始了。
2004年更早一篇关于石墨烯表征的论文
其实，同盖姆和诺沃肖罗夫工作更接近的是 美国乔治亚理工学院的沃尔特德伊尔（Walt de Heer）关于SiC外延生长石墨烯的研究。
早在1934年,朗道(L.D. Landau)和佩尔 斯(R. E. Peierls)就指出准二维晶体材料 由于其自身的热力学不稳定性,在常温 常压下会迅速分解。
1966年,大卫·莫明(David Mermin)和 赫伯特·瓦格纳(Herbert Wagner)提出 Mermin-Wagner理论,指出表面起伏会 破坏二维晶体的长程有序。
石墨烯材料和二维材料
石墨烯材料和二维材料石墨烯和二维材料是当今世界上备受瞩目的材料，因为它们不仅具有超强的物理和化学性质，而且在电子学、能源、生物医学和催化等领域具有广泛的应用前景。
石墨烯是一种由碳原子组成的单层图形化物质，具有优异的电学、热学、力学和光学性质。
石墨烯是最薄的材料，只有一张碳原子层，它的薄度约为人类头发直径的百万分之一，同时还是最强的材料之一，比钢铁还硬。
石墨烯的导电性比铜高几百倍，传热性比银好几倍。
这些超级材料特性使得它们在电子、传感和纳米技术等领域有着广泛的应用。
石墨烯的诞生始于2004年，由英国曼彻斯特大学的安德鲁·盖姆（Andrew Geim）教授和康斯坦丁·诺沃肖洛夫（Konstantin Novoselov）教授共同发现。
他们将石墨烯从普通的石墨中分离出来，并证明它可用于制作新型的纳米电子器件。
他们因此获得了2010年的诺贝尔物理学奖。
随着科学技术的发展和研究的深入，许多新的二维材料如黑磷、二硫化钼等材料也相继被发现和研究。
这些新型材料不仅具有与石墨烯相似的优异性质，而且还拥有独特的性质和应用前景。
例如，黑磷是一种新型的二维半导体材料，它的电学性质类似于石墨烯，但与之不同的是，黑磷的带隙（能带中的禁带宽度）可以通过加厚以控制其电学性质。
这意味着黑磷不仅可以用于电子器件的制造，还可以用于光电器件的制造。
而且，黑磷在电池和超级电容器中也具有广泛的应用前景。
除了黑磷之外，二硫化钼也是一种备受关注的二维材料。
它具有特殊的电学、光学和力学性质，导致它在电子和光电领域的应用具有重要的潜力。
许多研究表明，二硫化钼在制造光电二极管、光电传感器和太阳能电池方面具有优异的效果。
总的来说，石墨烯和二维材料是未来科学技术的重要部分。
它们的出现将开创先河，打开诸多新的应用领域。
尽管这些材料还处于研究阶段，但通过对其物理、化学和力学性质的深入研究，我们可以预见这些材料在电子、能源、生物医学、催化等领域的应用将越来越广泛。
二维材料石墨烯范文
二维材料石墨烯范文石墨烯是一种由一层碳原子以六角晶格结构排列成的二维材料。
它具有许多独特的性质和潜在的应用，因此在材料科学领域备受关注。
石墨烯最初于2004年由安德烈·海姆和康斯坦丁·诺沃肖洛夫在实验室中分离出来。
他们使用胶带将石墨层分离，并不断重复这个过程，最终得到了只有一层碳原子的石墨烯。
石墨烯具有一系列独特的性质，使其成为引起科学家和工程师广泛兴趣的材料之一、首先，石墨烯具有出色的电导率。
碳原子之间有非常紧密的键合，使电子在其中能够自由移动。
这使得石墨烯成为一种优秀的导电材料，可能有许多电子器件应用，在电子学、光电子学和能量存储等领域都有潜在应用。
其次，石墨烯具有极高的机械强度。
尽管只有一层碳原子，但石墨烯的强度比钢高200倍。
这使得石墨烯具有出色的耐用性，可以用于制造高强度和轻量化材料，如强度超强的纳米材料、超级电容器等。
石墨烯还具有优异的热传导特性。
由于其一维的蜂窝结构，热子在石墨烯中能够以极快的速度传播，使其具有出色的散热性能。
这使石墨烯有望用于制造高效的散热材料和热管理系统。
此外，石墨烯还具有出色的光学特性。
由于碳原子在石墨烯中排列成六角形晶格，导致石墨烯对光的吸收和散射特性都非常独特。
这使石墨烯有潜力在光学领域应用，如太阳能电池、光伏技术等。
然而，石墨烯的大规模生产和应用仍面临许多挑战。
首先，制备高质量的石墨烯是一个复杂和昂贵的过程。
传统的方法通常涉及使用化学气相沉积或机械剥离的方法，这限制了石墨烯的大规模生产。
其次，石墨烯在制造过程中易于受到杂质污染，这会降低其性能。
因此，研究人员正在努力开发新的制备方法，以提高石墨烯的质量和纯度。
此外，石墨烯在实际应用中还面临许多挑战。
例如，石墨烯的高导电性也意味着在一些应用中可能产生电子热效应和电磁辐射等问题。
此外，石墨烯的机械强度可能会受到缺陷和杂质的影响。
因此，需要进一步研究和改进石墨烯的性能，以实现其在实际应用中的广泛应用。
二维材料的结构和性质分析
二维材料的结构和性质分析二维材料是一种新兴的材料，以其独特的结构和性质受到了科学家们的广泛关注。
二维材料指的是只有两个维度的结构，例如石墨烯、二硫化钼等，它们的性质常常呈现出一些与传统材料不同的特性。
本文将分析二维材料的结构和性质，并对其进行深入探究。
1. 二维材料的结构二维材料的结构特殊，只有两个维度。
常见的二维材料有石墨烯、二硫化钼等。
石墨烯是由一层碳原子构成的具有六角晶体结构的二维材料，其晶格常数为0.246nm，是碳原子形成的六角晶格。
二硫化钼的化学式为MoS2，是一种具有纳米厚度的层状材料，由中央的一层MoS2晶体层和上下各一层原子层组成。
中心的MoS2晶体层由一个Mo原子和两个S原子组成，上下的原子层由S原子组成。
这种结构使得二硫化钼具有优异的光学、电学、热学、力学等性能。
2. 二维材料的性质二维材料与传统材料不同，其性质也呈现出不同的特性。
以下将针对石墨烯、二硫化钼等常见的二维材料进行分析。
2.1 石墨烯石墨烯是一种具有优异性能的材料，其电子运动速度非常快，是硅材料的100倍。
此外，石墨烯具有优异的导电性、弹性、韧性等性质。
石墨烯的导电性是由于其众多的共价键，这些键的长度非常稳定，可以在高强度条件下保持稳定。
弹性、韧性是由于共价键之间的相互作用力，使得石墨烯具有比铁还要坚硬的强度。
2.2 二硫化钼二硫化钼是一种半导体材料，具有宽带隙，电子迁移率等性质。
与石墨烯不同，二硫化钼具有较差的导电性，但却具有优异的散热性能。
二硫化钼能将热量均匀地分散到材料中，同时又能够将热量快速地散热出去，因此在制备高功率电子设备中具有良好的应用前景。
3. 二维材料的应用领域由于二维材料具有优异的性质，因此在许多领域具有广泛的应用。
以下将对二维材料的应用领域进行简单介绍。
3.1 电子与光电子学领域石墨烯作为一种优异的电子材料，能够在电子与光电子学领域中发挥重要作用。
如能够用于制备柔性电子、高能量电子传输管、光学电子器件等。
石墨烯 (二维碳材料)
石墨烯（二维碳材料）编辑石墨烯（Graphene）是由碳原子构成的只有一层原子厚度的二维晶体。
2004年，英国曼彻斯特大学物理学家安德烈·盖姆和康斯坦丁·诺沃肖洛夫，成功从石墨中分离出石墨烯，证实它可以单独存在，两人也因此共同获得2010年诺贝尔物理学奖。
在2015年石墨烯发现之前，石墨烯既是最薄的材料，也是最强韧的材料，断裂强度比最好的钢材还要高200倍。
同时它又有很好的弹性，拉伸幅度能达到自身尺寸的20%。
它是目前自然界最薄、强度最高的材料，如果用一块面积1平方米的石墨烯做成吊床，本身重量不足1毫克便可以承受一只一千克的猫。
石墨烯目前最有潜力的应用是成为硅的替代品，制造超微型晶体管，用来生产未来的超级计算机。
用石墨烯取代硅，计算机处理器的运行速度将会快数百倍。
另外，石墨烯几乎是完全透明的，只吸收2.3%的光。
另一方面，它非常致密，即使是最小的气体原子（氢原子）也无法穿透。
这些特征使得它非常适合作为透明电子产品的原料，如透明的触摸显示屏、发光板和太阳能电池板。
作为目前发现的最薄、强度最大、导电导热性能最强的一种新型纳米材料，石墨烯被称为“黑金”，是“新材料之王”，科学家甚至预言石墨烯将“彻底改变21世纪”。
极有可能掀起一场席卷全球的颠覆性新技术新产业革命。
[1]研究历史编辑实际上石墨烯本来就存在于自然界，只是难以剥离出单层结构。
石墨烯一层层叠起来就是石墨，厚1毫米的石墨大约包含300万层石墨烯。
铅笔在纸上轻轻划过，留下的痕迹就可能是几层甚至仅仅一层石墨烯。
石墨烯在实验室中是在2004年，当时，英国曼彻斯特大学的两位科学家安德烈·盖姆（Andre Geim）和克斯特亚·诺沃消洛夫（Konstantin Novoselov）发现他们能用一种非常简单的方法得到越来越薄的石墨薄片。
他们从高定向热解石墨中剥离出石墨片，然后将薄片的两面粘在一种特殊的胶带上，撕开胶带，就能把石墨片一分为二。
石墨烯：奇特的二维材料
石墨烯：奇特的二维材料石墨烯是一种由碳原子构成的二维材料，具有许多奇特的性质和潜在的应用价值。
它的发现引起了科学界的广泛关注，并被誉为“二十一世纪最重要的材料之一”。
本文将介绍石墨烯的结构、性质以及其在各个领域的应用。
一、石墨烯的结构石墨烯由一个碳原子层构成，这些碳原子以六边形的形式排列，形成一个类似于蜂窝状的结构。
这种结构使得石墨烯具有很高的强度和导电性。
石墨烯的厚度只有一个原子层，因此被称为二维材料。
二、石墨烯的性质1. 强度和韧性：石墨烯具有很高的强度和韧性，是已知最强硬的材料之一。
它的强度是钢的200倍，但重量却只有钢的1/6。
2. 导电性：石墨烯是一种优秀的导电材料，电子在其表面上可以自由移动。
石墨烯的电导率是铜的几百倍，是硅的几千倍。
3. 热导性：石墨烯具有很高的热导性，是铜的几倍。
这使得石墨烯在热管理和散热领域具有广泛的应用前景。
4. 透明性：尽管石墨烯只有一个原子层的厚度，但它却是一种透明材料。
石墨烯对可见光的透过率高达97.7%，对紫外光和红外光也有很好的透过性。
5. 气体屏障性：石墨烯具有很好的气体屏障性能，可以阻止气体和水分的渗透。
这使得石墨烯在包装材料和防腐蚀领域具有潜在的应用价值。
三、石墨烯的应用1. 电子学领域：石墨烯在电子学领域具有广泛的应用前景。
由于其优异的导电性能，石墨烯可以用于制造更小、更快的电子器件，如晶体管和集成电路。
2. 光电子学领域：石墨烯的透明性和导电性使其在光电子学领域具有潜在的应用价值。
石墨烯可以用于制造柔性显示屏、太阳能电池和光传感器等设备。
3. 能源领域：石墨烯在能源领域有着广泛的应用前景。
石墨烯可以用于制造高效的锂离子电池和超级电容器，以及用于储能和催化反应的材料。
4. 材料科学领域：石墨烯在材料科学领域有着广泛的应用前景。
石墨烯可以用于制造高强度、轻质的复合材料，以及用于增强材料的性能。
5. 生物医学领域：石墨烯在生物医学领域具有潜在的应用价值。
二维材料有哪些
二维材料有哪些
二维材料是指由一个或几个原子层组成的材料，具有特殊的物理和化学性质。
以下是几种常见的二维材料：
1. 石墨烯（Graphene）：是由碳原子组成的二维结构，具有出色的导电和热导性能。
它还具有高强度、柔韧性和透明性等特点，被认为是颠覆传统电子学和光电子学的重要材料。
2. 二硫化钼（Molybdenum Disulfide）：是一种具有半导体特性的二维材料。
它有很好的机械强度和化学稳定性，并且在光电子学和催化剂领域具有广泛的应用潜力。
3. 硒化铟（Indium Selenide）：是一种层状的半导体材料，具有优异的电子迁移率和光电性能。
它被广泛应用于电子器件、光电二极管和光电场效应管等领域。
4. 黄磷（Phosphorene）：是一种由磷原子组成的二维材料，具有宽带隙和优异的电子迁移率。
它在电子器件和光电子学方面具有潜在的应用前景。
5. 二硫化铜（Copper (II) Sulfide）：是一种半导体材料，具有宽带隙和较高的光吸收性能。
它在太阳能电池和光电器件等领域具有应用前景。
6. 氧化铜（Copper (II) Oxide）：是一种具有多种晶体结构的二维材料，具有良好的光电性能。
它被广泛应用于电池、催化剂和传感器等领域。
以上只是几种常见的二维材料，随着研究的深入，新的二维材料不断被发现和开发，并且在能源、光电子学、催化剂等领域具有重要的应用潜力。
石墨烯和二维材料的制备和应用
石墨烯和二维材料的制备和应用随着科技的不断进步，人们对于材料的需求也越来越高。
石墨烯和二维材料便是其中的一大热点。
石墨烯是由单层碳原子构成的两维结构材料，它的独特结构和性能使得它在许多领域有着广泛的应用前景。
二维材料也是一类非常有前途的材料，例如硼氮化物、过渡金属二硫化物等都具有很好的光、电、磁等性能，有着广泛的研究价值和应用前景。
一、石墨烯的制备石墨烯的制备是人们一直在研究的问题，虽然从理论上来说，可以通过剥离石墨或者化学气相沉积等方法制备单层石墨烯，但实际上这些方法难以大规模应用。
因此，人们正在不断尝试新的制备方法。
①机械剥离法机械剥离法是通过粘贴胶带使石墨层逐渐分离得到单层石墨烯。
由于该方法制备过程简单，技术门槛低，因此在实验室中得到了广泛的应用。
但是，机械剥离法的产量较低，无法满足大规模应用的需求。
②热解还原法热解还原法是通过高温将氯化物还原得到石墨烯。
这种方法原理简单，工艺流程短，且可大规模制备，制备效率较高。
因此，热解还原法是当前应用最广泛的制备石墨烯方法之一。
二、二维材料的制备与石墨烯相似，二维材料的制备也是目前的研究热点之一。
下面列举两种目前比较好的二维材料制备方法。
①机械剥离法在石墨烯制备中广泛应用的机械剥离法同样可以用于二维材料的制备。
通过选择不同的材料和剥离基底，可以制备出各种不同的二维材料。
②化学气相沉积法化学气相沉积法是目前用于制备二维材料中最为普遍的方法之一。
通过在化学气相沉积反应器中掺入不同的材料气体，然后在晶体硅、氧化硅等基底上沉积，便可获得不同的二维材料。
三、石墨烯和二维材料的应用石墨烯和二维材料因其独特的结构和性能，被广泛应用于许多领域。
①电子和光电器件领域石墨烯和二维材料的高导电性、高透明性和极薄的身材，使得它们在电子和光电器件领域具有广泛的应用前景。
例如，石墨烯可用于制备透明导电薄膜、柔性显示器等；而硼氮化物、过渡金属二硫化物等二维材料则有望应用于柔性电池、光伏电池等领域。
二维石墨烯及其结构衍化
二维石墨烯及其结构衍化一、引言二维石墨烯是由碳原子构成的单层薄片，具有许多独特的物理和化学性质。
它的发现引起了科学界的广泛关注，并被认为是一种具有巨大应用潜力的材料。
本文将探讨二维石墨烯的结构特点及其衍生结构。
二、二维石墨烯的结构特点二维石墨烯由一个个六角形的碳原子构成，呈现出类似蜂窝状的结构。
每个碳原子与其周围的三个碳原子形成共价键，使得整个结构具有高度稳定性。
由于碳原子之间的键长相等，二维石墨烯具有非常均匀的结构特点。
三、二维石墨烯的衍生结构1. 氧化石墨烯氧化石墨烯是通过在石墨烯表面引入氧原子而得到的一种衍生结构。
氧化石墨烯具有石墨烯的一些性质，同时还具有较好的分散性和化学活性。
这使得氧化石墨烯在催化剂、电子器件和生物医学等领域具有广泛应用。
2. 氮化石墨烯氮化石墨烯是通过在石墨烯表面引入氮原子而得到的一种衍生结构。
氮化石墨烯具有比石墨烯更大的带隙，因此在电子器件中具有更好的导电性能。
此外，氮化石墨烯还具有较高的化学稳定性和热稳定性，使其在催化剂和传感器等领域具有潜在应用价值。
3. 硼化石墨烯硼化石墨烯是通过在石墨烯表面引入硼原子而得到的一种衍生结构。
硼化石墨烯具有比石墨烯更大的带隙，使其具有优异的导电性能和光学性能。
此外，硼化石墨烯还具有较高的化学稳定性和机械强度，使其在电子器件、能源存储和催化剂等领域具有广泛应用前景。
四、二维石墨烯及其衍生结构的应用1. 电子器件二维石墨烯及其衍生结构具有优异的电子传输性能和导电性能，使其在电子器件中具有广泛应用前景。
例如，石墨烯场效应晶体管具有高电子迁移率和优异的开关特性，可以用于制造高性能的晶体管。
氮化石墨烯和硼化石墨烯也具有类似的优点，可用于制备高性能的电子器件。
2. 气体传感器二维石墨烯及其衍生结构对气体的吸附和解吸过程非常敏感，因此在气体传感器领域具有潜在应用价值。
例如，石墨烯气体传感器可以通过检测气体分子的吸附量来实现对特定气体的高灵敏度检测。
石墨烯物理性质
石墨烯物理性质
石墨烯是一种二维晶体，人们常见的石墨是由一层层以蜂窝状有序排列的平面碳原子堆叠而形成的，石墨的层间作用力较弱，很容易互相剥离，形成薄薄的石墨片。
当把石墨片剥成单层之后，这种只有一个碳原子厚度的单层就是石墨烯。
石墨烯的最新发现是人们在防腐蚀方面最有效的方法。
常用的聚合物涂层很容易被刮伤，降低了保护性能，而石墨烯来做保护膜，显著延缓了金属的腐蚀速度，更加坚固抗损伤。
石墨烯不仅是电子产业的新星，应用于传统工业的前途也不可限量。
其应用方向：海洋防腐、金属防腐、重防腐等领域。
石墨烯具有良好的导热、导电性能。
然而利用石墨烯其研制生产的柔性石墨烯散热薄膜能帮助现有笔记本电脑、智能手机、LED显示屏等，石墨烯能有助于大大提升散热性能。
石墨烯储能原理
石墨烯储能原理
石墨烯是一种具有单层碳原子的二维材料，拥有许多令人惊奇的特性，其中之一就是其在储能方面的潜力。
石墨烯储能原理基于其高导电性、高比表面积和出色的电化学性能。
石墨烯具有非常高的电导率，这意味着电子可以在其表面快速移动。
这种高导电性使得石墨烯成为一种理想的电极材料，用于储能设备中的电极。
利用石墨烯制造的电极能够提供更高的电子转移速率和更低的电阻，从而提高储能设备的性能。
此外，石墨烯还具有非常高的比表面积，也就是单位质量石墨烯的表面积非常大。
这意味着石墨烯材料能够在相对较小的体积内存储更多的能量。
通过将石墨烯材料运用在储能设备中，可有效增加设备的储能容量，实现更高的能量密度。
石墨烯的电化学性质也是其储能应用的关键。
石墨烯能够在电化学过程中快速吸附离子，并与之反应。
这使得石墨烯成为一种理想的电极材料，用于电化学储能设备如锂离子电池或超级电容器。
石墨烯的电化学活性和可逆嵌入/脱嵌反应能够实现高效的能量存储和释放。
综上所述，石墨烯作为一种新兴的二维材料，具有出色的储能特性。
其高导电性、高比表面积和优异的电化学性能使得石墨烯成为储能设备中的理想材料，有望在未来的能源储存领域发挥重要作用。
二维石墨烯
单层Graphene在不同电子束入射角下的衍射图样
当电子束偏离Graphene表面法线方向入射时, 可以观察到样品的衍射斑点随着入射角的增 大而不断展宽（变模糊）。并且衍射斑点到 旋转轴的距离越远,其展宽越严重。这一现象 在单层样品中最为明显,在双层样品中显著减 弱，而在多层样品中则观察不到。
Meyer等人对他们观察到的这一现象提出 了理论模型：石墨烯并不是绝对的平面，而 是存在一定的小山丘似的起伏。随后， Meyer等人又研究了单层石墨烯和双层石墨 烯表面的褶皱，发现单层石墨烯表面褶皱程 度明显大于双层石墨烯，褶皱程度随着石墨 烯层数而减小。Meyer等推测这是因为单层 石墨烯为降低其表面能，由二维向三维形貌 转换，褶皱是二维石墨烯存在的必要条件。
石墨烯的起伏高度大约为1 nm, 宽度约为10~25 nm. 弹性理论：二维薄膜在有限温度下表现出不稳定性，尤其会发生弯曲现象。 弹性势能增大，热振动减小 弹性理论的特征为：在外力作用下物体变形，当外力不超过某一限度时，除去外力后物体 即恢复原状。绝对弹性体是不存在的。物体在外力除去后的残余变形很小时，一般就把它 当作弹性体处理。 然而，石墨烯在自然状态下是否为完美的平面结构还函待进一步证实，诸多学者对此进 行了研究.Meyer[si-sa]和Ishigami等[63]将石墨烯嵌入三维空间(附着在微型支架或置于Si0: 衬底上)，通过透射电子显微镜观察并辅以数值模拟，研究表明，石墨烯并不完全平整， 产生了面外起伏褶皱，如图3(a)所示.Fasolino等[64]采用蒙特卡罗模拟方法研究了石墨烯 的平整度问题，发现由于热涨落，石墨烯中自发地存在大约8 nm的波纹状褶皱，如图3(b) 所示.产生这些褶皱的原因可能与碳原子在二维石墨烯中所处的环境有一定的关系， Carlsson[65}对此进行了讨论.石墨烯中的碳原子在薄膜上下没有近邻原子，碳原子容易在 法向方向失稳而没有恢复力.正是这些纳米级别的三维褶皱巧妙地使二维石墨烯晶体结构 稳定地存在.褶皱的产生与碳碳键的柔性也存在有一定的关系.理论上，碳碳键长为0.142 nm，实际自由状态下，石墨烯薄膜中的碳碳键长介于0.1300.154 nm分布[64 另外，石墨烯的边界表现出不稳定性，边界的结构和形貌对石墨烯的性质会产生重要影 响.Shenoy等[ss】基于有限元分析和原子模拟，研究发现，扶手椅型和锯齿型石墨烯的边 界均会产生压应力，边界压力的存在会导致石墨烯薄膜边界产生翘曲现象，如图4所示， 同时发现锯齿边的起伏幅度大于扶手椅边的起伏幅度.Reddv等[s7{通过能量最小化研究石 墨烯平衡态的构型发现，初始为矩形的4条边在平衡态时也会发生弯曲现象.韩同伟等(ssss}基于AIREBO势函数利用分子动力学方法模拟了自由态石墨烯的弛豫性能也发现边界会 产生相似的翘曲现象，同时发现多层石墨烯的边界翘曲程度明显比单层石墨烯的小.Gass 等X70}采用扫描透射电镜对无支撑石墨烯的原子晶格进行了实验观测并辅以数值分析，研 究表明，无支撑石墨烯的边界会重组产生卷曲现象，形成直径最小的纳米管.石墨烯边界
