东芝163维修代码

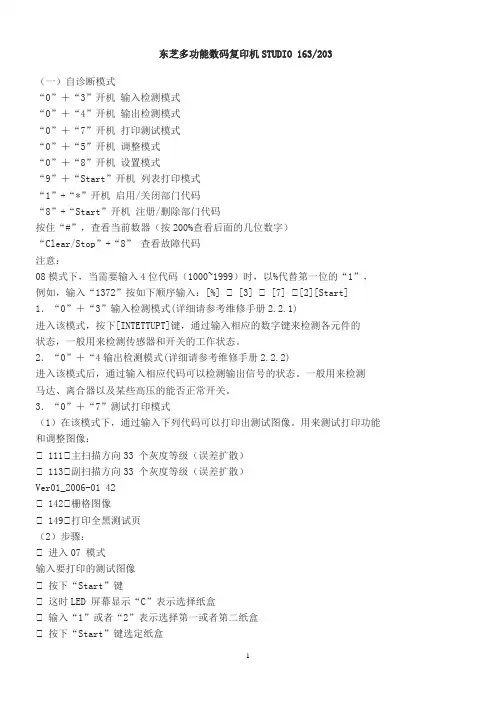

东芝多功能数码复印机STUDIO 163/203
六. 维修知识和技能
知．识．要．点．：熟练掌握各种开机模式，常用代码，图像相关调整及利用Toshiba view
升级。本节详细内容请参见《维修手册》各相关章节。
（一）自诊断模式
“0”＋“3”开机输入检测模式
“0”＋“4”开机输出检测模式
“0”＋“7”开机打印测试模式
“0”＋“5”开机调整模式
“0”＋“8”开机设置模式
“9”＋“Start”开机列表打印模式
“1”+“*”开机启用/关闭部门代码
“8”+“Start”开机注册/删除部门代码
按住“#”，查看当前数器（按200%查看后面的几位数字）
“Clear/Stop”+“8” 查看故障代码
注意：
08模式下，当需要输入4位代码（1000~1999）时，以%代替第一位的“1”，
例如，输入“1372”按如下顺序输入：[%] [3] [7] [2][Start] 1．“0”＋“3”输入检测模式(详细请参考维修手册2.2.1)
进入该模式，按下[INTETTUPT]键，通过输入相应的数字键来检测各
元件的
状态，一般用来检测传感器和开关的工作状态。
2．“0”＋“4输出检测模式(详细请参考维修手册2.2.2)
进入该模式后，通过输入相应代码可以检测输出信号的状态。一般用来检测
马达、离合器以及某些高压的能否正常开关。
3．“0”＋“7”测试打印模式
（1）在该模式下，通过输入下列代码可以打印出测试图像。用来测试打印功能
和调整图像：
111主扫描方向33 个灰度等级（误差扩散）
113副扫描方向33 个灰度等级（误差扩散）
Ver01_2006-01 42
142栅格图像
149打印全黑测试页
（2）步骤：
进入07 模式
输入要打印的测试图像
按下“Start”键
这时LED 屏幕显示“C”表示选择纸盒
输入“1”或者“2”表示选择第一或者第二纸盒
按下“Start”键选定纸盒
再次按下“Start”键开始打印测试页
要终止打印测试页可以按下Clear/Stop 键
4．“0”＋“5”机器的调整模式
（1）各代码相应的值保存在主板的NVRAM 里，05 模式下打印测试图像：
1栅格图像
4打印全黑测试页
（2）操作步骤：
·进入05 模式
·键入打印测试页代码“1”或者“4”
·按下“Interrupt”键
·LED 屏幕显示“C”表示选择纸盒
·输入“1”或者“2”选择第一或第二纸盒
·按下“Start”键选定纸盒，即开始打印一张测试页
5．部分05 功能代码的简介（具体内容参考2.2.4）
显影相关
[05－200]：自动墨粉传感器调整
[05－201]：自动墨粉传感器校正
[05－280]：强行进行墨粉回收（更换显影剂之前执行该调整，墨粉被
强行从清洁器中移出）
高压相关
[05－205]：显影偏压输出的调整
[05－220，221，222]：可进行转印偏压的调整
Ver01_2006-01 43
[05－233，234，235]：可进行分离偏压的调整
扫描单元相关
[05－305]：调整图像副扫描方向
[05－306]：调整图像主扫描方向
[05－340]：调整副扫描方向的扫描倍率
[05－359]：从ADF 扫描时，扫描架位置的调整
[05－354]：ADF 纸张定位调整
[05－365]：ADF 图像前端位置的调整
温度湿度检测
[05－247]：湿度RH％
[05－248]：鼓的相对温度的显示C°
[05－270]：温度C°
激光单元调整
[05－286]：激光功率调整
[05－401，405]：打印/复印时多棱镜转速的调整（可以调整主扫描方向的缩放倍率）
[05－410，411]：打印/复印时主扫描激光的写入的起始位置
[05－440，441，442]：副扫描方向激光写入的起始位置图像调整
[05－501，503，504]；复印图像浓度的调整
[05－505，506，507]：复印图像浓度的调整
[05－508，509，510]：复印图像浓度的调整
[05－512，514，515]：复印图像浓度的调整
[05－532，533，534]：复印图像背景峰值调整（当值增加时，背景变
的较亮）
[05－570，571，572]：是否对稿台玻璃上原稿的文本和背景进行校正
[05－593，594，595]：Gamma 数据斜率调整
进纸
[05－450~464]，[05－469]：调整纸张定位量
[05－466]：纸张推进量的调整（只对旁路）
Ver01_2006-01 44
6．“0”＋“8”设置模式
各代码相应的值保存在主板的NVRAM 里
[08－205]：自动节能模式时间设置
[08－206]：自动关机时间设置
[08－251]，[08－252]：PM保养相关设置
[08－253]：错误历史清单（可以显示最近7 个，按25%，和200%来切换显示）
[08－300]：最大允许一次复印的份数（最大999 份）
[08－305，306，307，312]：计数器的输出
[08－320，321，322，327，329]：输出不同类型纸张的计数器[08－335，345，346，347，348，349，352，353，356，357，358，374，
1372，1378，1380，1382]：相关的计数器数值显示
[08－604]：默认APS 或AMS 设置
[08－695]：原装墨粉检测（0 关，1 开）
[08－971] ：墨粉盒空检测
[08－698]：出纸张数的限制（0 关，1 开张数根据08-699 确认）[08－699]：出口纸张数的限制，默认250,可以设为1~999
[08－900]：检查机器的SYS ROM 版本
[08－907]：检查ADF 的ROM 版本
[08－921]：FROM内部程序版本
定影单元
[08－400]：定影单元错误状态计数器
[08－404，405]：“ready”状态时的定影温度
[08－407~413]：定影相关温度检测数值
[08－424，425，433，437，438，439，440，441，448, 450，451，4 52，
453]：定影部分其他相关设置，参考手册
纸张输送
[08-224，226]：旁路，纸盒，PFU 纸张尺寸设置
[08-480]：设置复印时的默认纸盒
Ver01_2006-01 45
[08-481]：设置复印时是否允许纸盒的接力
图像部分
[08-502]：在照片模式下，图像的布点算法方式
[08-550]：默认原稿图像模式选择
7．错误代码
当面板上出现“卡纸”或“维修”的红灯闪烁时，同时按下[8]＋[CLEAR/ STOP]
键，LED 灯将显示英文和数字组合的3 位错误代码错误代码。
卡纸错误
以E 开头的错误代码
E01，E02 出纸部分卡纸
E03，E09 开机卡纸/定位区域卡纸
E12，E13，E14 纸张进纸处卡纸
E40，E41，E44 盖板打开造成的卡纸
E21 纸张传送卡纸
E71，E72，E73，E86，E87 ADF 卡纸
注意：长江机器有时会发生因为搓起两至三张纸而引起出纸部分卡纸错误。
请求维修，错误代码以C/F 开头
C01 驱动系统相关维修请求
C21，C26：扫描部分相关的检测错误
C41：开机后热敏电阻检测异常
C43：加热时热敏电阻异常
C44：加热辊温度超过上限
C45：打印时热敏电阻检测异常
C55：ADF 和扫描单元通信错误
C97：高压放电异常
CA1：多棱镜异常
CA2：水平同步信号检测错误
F14：无效的计数器备份
Ver01_2006-01 46
注意：
排除定影单元故障时，请注意相应08-400 代码的计数器的值，当机器出现
相应的代码时，请查阅服务手册了解详细情况。
（二）部门代码的开启和管理
在功能设置模式1+“*” ，可以通过修改8 位二进制上每一位的“0”，“1”
属性，来开启和关闭某些功能。
1．代码说明
（1）功能类型代码：
100功能
101电脑功能
102HOME
（2）100 代码
18 其中仅2 位字节设置为部分代码管理（0 不启用部门代码，1 启用）
18 代码默认设置为
字节7 6 5 4 3 2 1 0
值0 1 0 0 1 0 0 0
（3）操作说明
“1”＋“*”开机进入功能设置模式，
输入功能类型代码
按下“Start”键
输入功能代码
按下“Start”键
这时屏幕显示一个8 位二进制代码
一开始屏幕显示为第6,第7 位的代码
按下“200%”按钮可以切换到5,4,3 位的代码
再次按下“200%”按钮可以显示2,1,0 位的代码
2．设置部门代码
Ver01_2006-01 47
（1）“1”+“*”开机，输入100,输入18,然后选择到第2 位字节将其改为1，
以启用部门代码。
（2）设置部门代码的过程
“8”＋“Start”开机进入部门代码模式
输入要新建的三位数字部门代码
按下“Start”键确认
这时LED 屏幕上先前输入的三位部门代码会不停闪烁
这时按下“Start”键确认，将部门代码保存到RAM 中，否则按下“C lear”
按钮，不保存。
关机
注意：1. 部门代码必须是从001 到999 的三位数字代码
2. 如果按下Start 键，输入的部门代码已经存在，侧有声音提示，屏幕
会回到初始状态
3．删除部门代码的过程：
“8”＋“Start”开机进入部门代码模式
输入要删除的三位数字部门代码或者按下“INTERRUPT”键自动搜索
按下“FUNCTION CLEAR”键确认
这时LED 屏幕上会不停闪烁“―――”
这时按下“FUNCTION CLEAR”键确认删除，后者按下“Clear”按钮取消
删除
关机
4．确认和改变部门代码的计数器
“8”＋“Start”开机进入部门代码模式
输入要显示计数器的三位数字部门代码或按下“INTERRUPT”键自动搜索
按下“200%”键确认
屏幕显示三位数字的计数
这时可以通过按下“25％”按钮和“200％”按钮来切换显示低三位的值或者高三位的值
比如计数器为1000280070 ，将显示为1 000 280 070 一开始显示的
是最高位数
这时也可以通过手动输入来改变计数器的值，同样可以通过“2 5％”按
钮和“200％”按钮来切换显示低三位的值或者高三位的值
Ver01_2006-01 48
按下“25％”按钮确认
如果前面修改了部门的计数器，就要按下“Start”确认修改，按下“C LEAR”
键则取消改变计数器。
关机
（三）相关图像质量和图像尺寸的调整
1．自动墨粉调整
新机安装时：倒入新载体→ 开机自动做自动墨粉调整→ 加墨粉
更换新载体时：进入05 模式→ 输入200 做UA
2．图像尺寸相关调整
（1）纸张在定位辊处调整
调整代码：05-450,451,458,460,461,462,463,464,469，调整具体内容参考服务
手册3.2.2。
（2）打印相关调整
调整代码：05-401,411,421,441,440,442，调整具体内容参考服务手册3.2.3。
（3）扫描相关调整
调整代码：05-405,306,340,305,430,432,433，调整具体内容参考服务手册
3.2.4。
3．图像质量调整
（1）复印功能
浓度调整
05-501~515 手动模式中心浓度的调整
调整具体内容参考服务手册3.3.1
Gamma 斜率调整
05-593,594,595
调整具体内容参考服务手册3.3.2
锐度调整
Ver01_2006-01 49
05-620~623
调整具体内容参考服务手册3.3.3
设定范围校正
05-570,571,572
05-693,694,695
具体内容参考服务手册3.3.4
设定范围校正（背景峰值调整）
05-532,533,534
具体内容参考服务手册3.3.5
（2）打印功能
图像浓度调整
在标准和墨粉节省模式下对图像浓度水平进行调整
05-672,
具体内容参考服务手册3.4.2
（四）Firmware 升级
长江Firmware 的升级方式有两种：一是通过夹具升级，二是通过T OSHIBA
Viewer 升级
1．通过夹具升级Firmware
（1）使用夹具：
PWA-DOWN-350-JIG2(48M)或PWA-DOWN-350-JIG1(16M)二者取一。
（2）升级过程
升级前先将升级程序写入夹具
在机器未接电的情况下，把夹具连接至系统板的接口
接通电源
机器会自动执行升级程序
这时候ADF、纸盒、PFU 的三个LED 灯会依次闪烁
Ver01_2006-01 50
当这三个LED 等同时闪烁时，表示机器自动升级Firmware 完成（3）注意事项：
整个升级过程大约1 分钟。
在升级过程中请勿切断电源
2．通过TOSHIBA Viewer 升级
（1）升级过程
启动TOSHIBA Viewer，在欢迎菜单上点击[设置]
双击TOSHIBA 下面的下载（主板）
输入密码“TSBSERVICE”
Ver01_2006-01 51
选择下载的firmware 文件
（2）注意事项
整升级过程约20 分钟，升级完成以后机器会自动重启。
在升级过程中请勿切断电源
具体升级过程参考服务手册6.1.2
（五）更换主板或SRAM（内存板）
1．更换主板
（1）拆下旧主板
（2）取上旧主板上的SRAM 及SRAM 支架（如有扩展内存，也一并取下）
（3）将SRAM 及SRAM 支架装到新主板上（如有扩展内存，也一并装上）
（4）安装新主板到机器
（5）FirmWare 升级
（6）关机，再以08 开机，执行08-388，将计数从SRAM 复制到主板
2．更换SRAM
（1）拆下主板
（2）从主板上取下旧SRAM 及SRAM 支架，并将其装到新SRAM 上
（3）从旧SRAM 上取下跳线头，并装到新SRAM 上
（4）将新SRAM 装到主板上
（5）将主板装到机器
Ver01_2006-01 52
（6）以08 开机，执行08-389，将计数器从主板复制到新SRAM
上
（六）单次作业最大输出页限制的设置
1．相关代码
（1）08-698 开启/关闭输出页限制（0关闭，1开启，默认设置为1）
08-699 输出页限制功能中最大输页数的设置（1-999，默认设置为2 50）
（2）举例：
1．08-699 设为250 页（表示最大输出页为250 页）
2．08-698 设为1（表示开启最大输限制功能）
3．复印500 份
4．当输出页达到250 时，机器会自动停止输，同时[FUNCTION CL EAR]灯在闪。
5．取掉内接纸盘的复印品，按[START]键，机器继续剩下的输出。（七）更换载体
1. 更换旧载体前执行05-280 以清除废粉回收仓内的废粉
2. 取下显影单元，拆下鼓，主充部分。
3. 倒尽旧载体
4. 将新载体加入显影仓。
5. 05 开机，执行05-200 自动墨粉传感器调整，手动浓度LED 从左到右依次闪
烁。
6. 此过程约3 分钟，手动浓度LED 全部亮，同时LED 显示屏会显示当前调整
值。
开始时结束时
Ver01_2006-01 53
7. 请确认此值在232—248 之间，如不在此范围，以25%或200%键往下，或往
上调整值，直到值在232—248 之间，此时按下[INTERRUPT]键保存调整值。
8. 关机
9. 此部分内容详见《维修手册》3.1 和3.8 节。
（八）高压调整
1．工具准备，调整转印偏压必须用到门开关夹具，高压调整夹具，和电阻大于
10M 欧的数字万用表。
2．取下显影单元，将高压调整夹具装在显影单元位置上，并将地线（绿线）接
在机架上。
3．装上门开关夹具，合上侧盖，将万用表的接线连到高压调整夹具
相应偏压调
整接头上。
4．05 开机，输入相应代码并按[START]键，按[25%]下调，或[200%]上调，直到
合适的值，按下[INTERRUPT]键保存调整值。
5．关机，并机器复原。
6．此部分内容详见《维修手册》3.5 节
（九）自测题
1．08 模式下如何输入4 位数代码？
2．列举打印栅格测试图案的方法？
3．通过哪些代码可以调整图像浓度？
4．开机报代码C41 时，应该如何处理？
参考答案：
（1）检查热敏电阻：连接器是否好，热敏电阻是否贴在定影辊表面上，热敏电
阻是否正常工作，电路是否完好。
（2）检查加热灯：加热等是否亮，恒温器是否正常工作。
（3）检查主板：主板处的连接是否好，是否主板上电子元件损坏。（4）08-400 清零。
5．叙述更换主板和SRAM 的步骤。
Ver01_2006-01 54
七. 附录
（一）PM 套件列表
PM 套件零件列表零件名称寿命数量
显影剂D-2320C T.B.D 1
鼓清洁刮板BL-2320D T.B.D 1
鼓分离爪SCRAPER-371 T.B.D 2
回收刮板BLADE-REC T.B.D 1
主充栅网GRID-CH-M-371 T.B.D 1
针式电极CH-M T.B.D 1
转印电极丝WIRE-CH-060-353-R T.B.D 1 DEV-KIT-2340
分离电极丝WIRE-CH-060-353-R T.B.D 1
臭氧过滤器FILTER-OZON-TRU-371 T.B.D 1 定影辊HR-1640-U T.B.D 1
压力辊HR-1640-L T.B.D 1
FR-KIT-1640
定影辊分离爪SCRAPER-280 T.B.D 5
搓纸辊ASYS-ROL-FEED T.B.D 1
供纸辊ASYS-ROL-FEED T.B.D 1
DF-KIT-3018
分离辊ASYS-ROL-RET T.B.D 1
（二）Toshiba Viewer 简介
1．利用Toshiba Viewer，可以实现以下功能
（1）实现e-STUDIO163/203 GDI 打印功能
（2）实现e-STUDIO163/203 的TWAIN 扫描功能
（3）通过PC 电脑对e-STUDIO163/203 进行一些设置
（4）主板Firmware 升级
2．安装Toshiba Viewer 注意事项（在Win2000 下）
（1）确认以管理员身份登录
（2）打开e-STUDIO163/203 电源，用USB 线与连接电脑连接，然后重启电脑。
（3）重启电脑时Win2000 会提示找到新硬件，根据提示一步一步往下即可。
3．其它具体操作请参阅Toshiba Viewer 操作手册。
Ver01_2006-01 55
6. K 型纸张的设置
1．在面板上同时按下DRAWER 和COPY 按钮
2．等待屏幕显示“ FUC” 后，通过按DRAWER 按钮来选择所需要设置纸源
（可以选择第一纸盒，PFU，旁路）
3．通过按copy 来选择纸张尺寸为Other
4．然后输入代码17,18,19 分别代表8K，16K 和16K－R，按下St art 键确认。
这样就可以设置纸盒为8K，16K，16K-R 了
（四）设置原装墨粉检测功能
