沥青混合料配合比设计方法
沥青混合料配合比计算

沥青混合料配合比计算
1.确定设计要求。
在进行沥青混合料配合比计算时,需明确设计要求,包括沥青的黏度、骨料的颗粒形状、最大粒径等技术指标,还需考虑路面的使用强度、防水性、耐磨性等要求。
2.计算沥青含量。
沥青是沥青混合料中的主要组成部分,其含量的选定是混合料性能的
重要保证。
常用的计算公式为:沥青质量=总质量/(1+骨料空隙率+沥青空
隙率),其中骨料空隙率和沥青空隙率需要根据具体情况进行计算和确定。
3.计算骨料含量和配合比。
在确定沥青含量后,即可计算骨料含量,骨料含量=总质量-沥青含量。
骨料含量的选定需与沥青含量相匹配,同时需要配合具体的骨料种类、颗
粒形状和最大粒径进行选择。
最后,即可计算出沥青混合料的配合比,配
合比=沥青含量/骨料含量。
4.不同情况下的配合比计算。
在实际生产中,由于工程要求、原材料种类、技术水平等因素的不同,需根据具体情况进行配合比的调整。
例如,在高速公路路面上应用的沥青
混合料中,对沥青含量有较高的要求,通常为5%~7%左右;在高寒地区的
路面上应用的沥青混合料,根据路面的使用环境和气候条件,沥青含量需
要适当增加,以保证路面的使用寿命和安全性。
总之,沥青混合料配合比的计算是确保路面质量稳定和工程项目取得成功的前提条件之一,需要充分考虑原材料的性质和特点,以及工程设计要求和环境条件等因素,以求取一个最优的配合比。
沥青混合料配合比设计方法

沥青混合料配合比设计方法Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】嘉兴市春秋建设工程检测中心有限责任公司 CQ/Q040530-2003沥青混合料配合比设计方法批准人:状态:持有人:分发号:2003年11月1日批准 2003年11月25日实施地址:浙江省嘉兴市南湖经济开发区春园路电话:、2600330 传真:沥青混合料配合比设计方法1.沥青混合料配合比设计基本原则对于高速公路和一级公路沥青路面的上面和中面层的沥青混凝土混合料进行配合比设计时,应通过车辙试验机对抗车辙能力进行检验。
在温度60℃、轮压条件下进行车辙试验的动稳定度,对高速公路不小于800次/㎜,对一级公路应不小于600次/㎜沥青碎石混合料的配合比设计应根据实践经验和马歇尔试验的结果,经过试拌试铺论证确定。
高速公路和一级公路的热拌沥青混合料的配合比设计应遵照下列步骤进行:±%等三个沥青用量进行马歇尔试验,确定生产配合比的最佳沥青用量。
2.矿质混合料的配合组成设计矿质混合料配合组成设计的目的,是选配一个具有足够密实度、并且有较高内摩阻力的矿质混合料。
可以根据级配理论,计算出需要的矿质混合料的级配范围;但是为了应用已有的研究成果和实践经验,通常是采用规范推荐的矿质混合料级配范围来确定。
按现行规范《沥青路面施工及验收规范》(GB500092—96)中规定,按下列步骤进行;确定沥青混合料类型沥青混合料的类型,根据道路等级、路面类型及所处的结构层位,按表2选定。
确定矿质混合料的级配范围根据已确定的沥青混合料类型,查阅规范推荐的矿质混合料级配范围表即可确定所需的级配范围。
矿质混合料配合比计算沥青混合料类型表2根据各组成材料的筛析试验资料,采用图解或试算(电算)法,计算符合要求级配范围的各组成材料用量比例。
计算得的合成级配应根据下列要求作必要的配合比调整。
a)通常情况下,合成级配曲线宜尽量接近设计级配中限,尤其应使㎜、㎜和㎜筛孔的通过量尽量接近设计级配防卫的中限;b)对高速公路、一级公路、城市快速路、主干路等交通量大、轴载重的道路,宜偏向级配范围的下(粗)限。
沥青混合料配合比计算

沥青混合料配合比计算一、确定混合料配合比的基本要求:1.稳定性:保证混合料在使用过程中的稳定性和耐久性。
2.空隙率:保证混合料在使用过程中的密实性和耐水性。
3.含沥青量:保证混合料中的沥青含量与规定的要求相符。
二、计算混合料配合比的步骤:1.骨料配合比的计算:骨料配合比指的是沥青混合料中骨料的质量与沥青的质量的比值。
通常情况下,骨料配合比的计算是以混合料中骨料的质量为基准来进行的。
骨料配合比的计算公式如下:骨料配合比=(沥青含量÷骨料质量)×100%2.沥青配合比的计算:沥青配合比是指沥青混合料中沥青的质量与总质量的比值。
沥青配合比的计算是以混合料的总质量为基准来进行的。
沥青配合比的计算公式如下:沥青配合比=(沥青质量÷混合料总质量)×100%3.添加剂配合比的计算:添加剂配合比是指混合料中添加剂的质量与沥青的质量的比值。
添加剂配合比的计算是以沥青的质量为基准来进行的。
添加剂配合比的计算公式如下:添加剂配合比=(添加剂质量÷沥青质量)×100%三、计算示例:假设需要计算一种沥青混合料的配合比,混合料中沥青的含量为5%,总质量为1000kg,添加剂的质量为50kg。
1.骨料配合比的计算:骨料配合比= (5kg ÷ 950kg) × 100% = 0.53%2.沥青配合比的计算:沥青配合比= (5kg ÷ 1000kg) × 100% = 0.5%3.添加剂配合比的计算:添加剂配合比= (50kg ÷ 5kg) × 100% = 1000%根据以上计算结果,可得出所需沥青混合料的配合比为:骨料配合比为0.53%,沥青配合比为0.5%,添加剂配合比为1000%。
根据工程要求和材料的特性,可以进行进一步的调整和优化。
综上所述,沥青混合料配合比的计算是根据道路工程的要求和材料的特性来确定的。

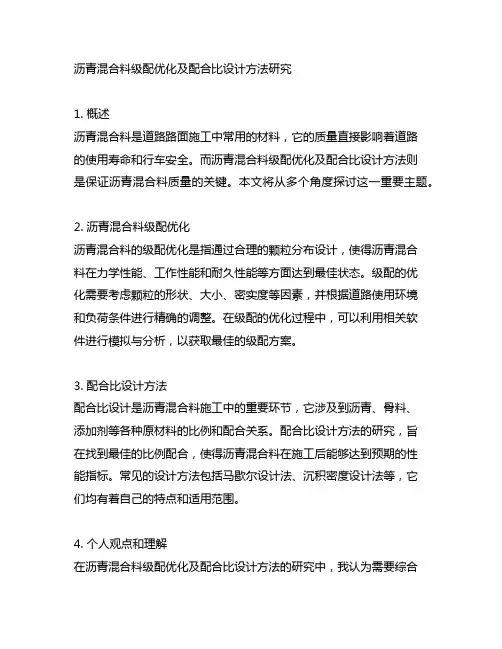

沥青混合料级配优化及配合比设计方法研究

沥青混合料级配优化及配合比设计方法研究1. 概述沥青混合料是道路路面施工中常用的材料,它的质量直接影响着道路的使用寿命和行车安全。
而沥青混合料级配优化及配合比设计方法则是保证沥青混合料质量的关键。
本文将从多个角度探讨这一重要主题。
2. 沥青混合料级配优化沥青混合料的级配优化是指通过合理的颗粒分布设计,使得沥青混合料在力学性能、工作性能和耐久性能等方面达到最佳状态。
级配的优化需要考虑颗粒的形状、大小、密实度等因素,并根据道路使用环境和负荷条件进行精确的调整。
在级配的优化过程中,可以利用相关软件进行模拟与分析,以获取最佳的级配方案。
3. 配合比设计方法配合比设计是沥青混合料施工中的重要环节,它涉及到沥青、骨料、添加剂等各种原材料的比例和配合关系。
配合比设计方法的研究,旨在找到最佳的比例配合,使得沥青混合料在施工后能够达到预期的性能指标。
常见的设计方法包括马歇尔设计法、沉积密度设计法等,它们均有着自己的特点和适用范围。
4. 个人观点和理解在沥青混合料级配优化及配合比设计方法的研究中,我认为需要综合考虑原材料的特性、施工环境的要求以及实际使用的性能指标。
只有充分理解和掌握各种设计方法,结合实际情况进行灵活应用,才能设计出高质量的沥青混合料。
随着科技的进步,新的设计方法和工具不断涌现,需要我们及时学习和应用,以推动沥青混合料技术的不断发展。
5. 总结沥青混合料级配优化及配合比设计方法的研究,是道路建设领域的重要课题。
通过深入的研究和实践经验的累积,我们可以不断完善设计方法,提高沥青混合料的质量,为道路的安全和持久使用提供保障。
在这篇文章中,我们探讨了沥青混合料级配优化及配合比设计方法的研究,通过对相关原理和实践经验的讲解,希望能够对读者有所启发和帮助。
对于沥青混合料技术的发展,我充满信心,也期待着更多的专家学者和工程技术人员的加入,共同推动这一领域的进步。
沥青混合料级配优化及配合比设计方法研究是一个涉及多个领域的复杂课题,需要综合考虑材料科学、工程力学、道路工程等多个学科的知识,以及对实际工程情况的深入理解和实践经验的累积。
沥青混合料配合比设计方法

沥青混合料配合比设计方法
1.等级配合比设计方法:
等级配合比设计方法是根据混合料的使用等级确定各组成部分的比例关系,确保混合料的强度和耐久性符合要求。
该方法主要包括以下步骤:(1)确定使用等级:根据路面的使用要求和交通荷载等级,确定混合料的使用等级,如AC-13、AC-20等。
(2)确定粗集料含量:根据使用等级和交通荷载等级,参考相应的规范和试验结果,确定粗集料的最佳含量范围。
(3)确定沥青含量:根据粗集料的最佳含量范围和试验结果,确定沥青的最佳含量范围。
(4)确定细集料含量:根据粗集料的最佳含量范围和试验结果,确定细集料的最佳含量范围。
(5)确定沥青级配比例:根据粗集料、细集料和沥青的最佳含量范围和试验结果,确定混合料中各组成部分的比例关系。
2.初步配合比设计方法:
初步配合比设计方法是在缺乏详细材料试验数据的情况下,根据经验和规范,进行初步的配合比设计,然后通过试验和调整来进一步确定最佳配合比。
(1)确定初步沥青含量:根据使用要求和沥青的理论含量,初步确定沥青的含量。
(2)确定初步粗集料含量:根据规范和经验,初步确定粗集料的含量范围。
(3)确定初步细集料含量:根据规范和经验,初步确定细集料的含量范围。
(4)试验和调整:根据初步配合比进行试验,分析试验结果,如果混合料的性能和使用要求不符合,可以通过调整沥青含量、粗集料含量和细集料含量来改善混合料的性能。
无论采用哪种方法,都需要根据规范和经验进行合理的估算和调整,同时进行试验和对结果进行分析,以确保最终的沥青混合料配合比满足使用要求和性能指标。
配合比设计的过程中还要考虑材料的可用性和成本等因素,以实现经济和可持续发展的目标。
沥青路面施工—沥青混合料配合比设计

75
混合料 改性沥青
80
冻融劈裂试验的残留强度比(%),不小于
普通沥青混合料
75
70
改性沥青混合料
80
75
SMA 普通沥青
75
混合料 改性沥青
80
高温稳定性检验
• 低温抗裂性能检验
– 低温弯曲试验破坏应变
• 小梁弯曲试验:试验温度-10℃ 加载速率50mm/min
气候条件与技术指标
相应下列气候分区所要求的破坏应变( με )
7-18
5-14
AC-13 细粒式
AC-10
砂粒式 AC-5
100
90100
68-85 38-68 24-50 15-38 10-28
7-20
5-15
100
90100
45-75 30-58 20-44 13-32
9-23
6-16
100
90100
55-75 35-55 20-40 12.28 7-18
内容提纲
沥青混合料组成设计内容
1
矿质混合料组成设计
2
确定最佳沥青用量
3
配合比设计检验
4
知识点一 沥青混合料组成设计内容
沥青混合料组成设计内容
• 组成材料的选择 • 配合比设计 • 性能检验
沥青混合料组成设计内容
马歇尔试验配合比设计方法
目标配合比 设计
生产配合比 设计
生产配合比 设计
沥青混合料的材料品种及配比、矿料级配、最佳沥青用量。
1.冬严寒区
气候分区及年最低气 温(℃)
(< -37.0)
1-1 2-1
普通沥青混合料
2600
改性沥青混合料
沥青混合料配合比设计方法

沥青混合料配合比设计方法
沥青混合料配合比设计是指将沥青与粉煤灰、砂石或纤维等多种材料按一定比
例混合配制出合成建筑材料。
它与沥青的稠度、停灰值有关,沥青的品种、混配材料的类型也有很大的关系。
沥青混合料配合比设计在现在的建筑行业中变得越来越重要,相关的设计技术也持续发展。
沥青混合料配合比设计一般采用基于当地气候条件及货车使用环境考虑的特定
设计,它们通过分析信息、建模和检验,以此确定在给定的条件下最佳的配比比例。
其中,以碳素灰作为必备的组分之一,是这一类配合比构成的关键部分。
碳素灰的数量决定了沥青混合料的性能和机械性能,因此在设计比例时必须格外注意。
沥青混合料配合比设计教程

二、矿料级配理论 由各种粒径大小不等的集料按照一定的比例搭配起来,使其具有较高的密
实度或较大的摩阻力,且具有一定的空隙率,这种矿料组合称为矿料级配。 矿料级配基本上分为连续级配和间断级配两大类,如图1-2所示。
图1-2 连续级配与间断级配曲线
Chang’an University
级配理论主要有两种:最大密度曲线理论和粒子干涉理论。
P=100(d/D)n
(1-2)
Chang’an University
2.粒子干涉理论
粒子干涉理论认为为达到最大密度,前一级颗粒之间的空隙应由次一级的
颗粒所填充,其空隙又有再次级颗粒所填充,但填隙的颗粒粒径不得大于其
间隙的距离,否则大小颗粒之间将发生干涉现象。为了避免干涉,大小集料
颗粒之间应按一定的数量分配,并从临界干涉情况下导出前一级颗粒间距应
沥青混合料配合比设计
长 安 大学
内容
1、级配设计理论 2、沥青路面功能与层位力学分工 3、 沥青面层技术性能 4、沥青混合料及其组成材料技术性能要求 5、沥青混合料配合比设计方法 6、AC-16型沥青混合料组成设计 7、AC-20型沥青混合料组成设计 8、AC-25型沥青混合料组成设计 9、ATB-30型沥青混合料组成设计 10、配合比设计中的若干问题的探讨
为:
t
0s
1/ 3
1
D
式中:D——前粒级的粒径;
Ψ0——次粒级的理论实积率(实积率即为堆积密度与表观密度之比); Ψs——次粒级的实积率。
Chang’an University
三、沥青混合料强度形成机理 沥青混合料强度形成机理有两种:表面理论、胶浆理论。 1.表面理论(Surface theory) 该理论认为,沥青混合料是由粗集料、细集料和填料经人工组配成密
沥青混合料生产配合比设计

4#冷料仓中10-19mm碎石的标准流量为: 300×1000/60×(1-0.044)×0.32=1530kg/min
二、沥青混合料生产配合比设计过程
流量与频率关系曲线 表3、流量测量采用5min
冷料仓 1# 2# 3# 4#
赫兹
10 10 15 20
流量/kg
90 1520 3350 6390
二、沥青混合料生产配合比设计过程
• 表1、间歇式拌和机振动筛的等效筛孔(方孔筛mm)
标准筛筛孔 (mm) 振动筛筛孔 (mm)
2.36 4.75 3-4 6
9.5 11
13.2 16 15 19
19 22
26.5 31.5 37.5 30 35 41
53 60
表2、拌和机热料仓筛网尺寸(方孔筛mm)
二、沥青混合料生产配合比设计过程
依据目标配合比计算冷料仓调速电机转速,其计算公式为: 对1#、2#集料仓: n=5.875G/h*r (粒径≤2cm) n=5.875φG/h*r (粒径>2cm) 对3#、4#集料仓: n=4.756G/h*r (粒径≤2cm) n=4.756φG/h*r (粒径>2cm) G-集料参配量,单位t h-料门开(高)度,单位m r-集料容湿重,单位t/m2 φ-集料输送容积系数(φ=1.23) 计算冷料仓调速电机转速只是为了更好地配合二次筛分不等料、少溢料, 以提高生产效率。
AC-13沥青混凝土配合比设计过程

热拌沥青混合料配合比设计方法1.矿质混合料组成设计(1)根据道路等级、路面结构层位及结构层厚度等方面要求,按照上述方法,选择适用的沥青混合料类型,并按照表8 — 22和表8 — 23(现行规范)或8 —24和表8 —25(新规范稿)的内容确定相应矿料级配范围,经技术经济论证后确定。
(2)矿质混合料配合比计算1)组成材料的原始数据测定按照规定方法对实际工程使用的材料进行取样,测试粗集料、细集料及矿粉的密度,并进行筛分试验,测定各种规格集料的粒径组成。
2)确定各档集料的用量比例根据各档集料的筛分结果,采用计算法或图解法,确定各规格集料的用量比例,求得矿质混合料的合成级配。
矿质混合料的合成级配曲线必须符合设计级配范围的要求,不得有过多的犬牙交错。
当经过反复调整仍有两个以上的筛孔超出设计级配范围时,必须对原材料进行调整或更换原材料重新设计。
通常情况下,合成级配曲线宜尽量接近设计级配中限,尤其应使0.075mm、2.36mm、4.75mm等筛孔的通过量尽量接近设计级配范围的中限。
对于交通量大、轴载重的道路,合成级配可以考虑偏向级配范围的下限,而对于中小交通量或人行道路等,合成级配宜偏向级配范围的上限。
2.沥青混合料马歇尔试验沥青混合料马歇尔试验的主要目的是确定最佳沥青用量(以OAC表示)。
沥青用量可以通过各种理论公式计算得到,但由于实际材料性质的差异,计算得到的最佳沥青用量,仍然要通过试验进行修正,所以采用马歇尔试验是沥青混合料配合比设计的基本方法。
(1)制备试样1)马歇尔试件制备过程是针对选定混合料类型,根据经验确定沥青大致用量或依据表4—10推荐的沥青用量范围,在该用量范围内制备一批沥青用量不同、且沥青用量等差变化的若干组(通常为五组)马歇尔试件,并要求每组试件数量不少于4个。
2)按已确定的矿质混合料级配类型,计算某个沥青用量条件下一个马歇尔试件或一组试件中各种规格集料的用量(实践中大多是一个标准马歇尔试件矿料总量1200g左右)。
沥青混合料生产配合比设计说明

4#冷料仓中10-19mm碎石的标准流量为: 300×1000/60×(1-0.044)×0.32=1530kg/min
二、沥青混合料生产配合比设计过程
流量与频率关系曲线
表3、流量测量采用5min
二、沥青混合料生产配合比设计过程
依据目标配合比计算冷料仓调速电机转速,其计算公式为: 对1#、2#集料仓: n=5.875G/h*r (粒径≤2cm) n=5.875φG/h*r (粒径>2cm) 对3#、4#集料仓: n=4.756G/h*r (粒径≤2cm) n=4.756φG/h*r (粒径>2cm) G-集料参配量,单位t h-料门开(高)度,单位m r-集料容湿重,单位t/m2 φ-集料输送容积系数(φ=1.23) 计算冷料仓调速电机转速只是为了更好地配合二次筛分不等料、少溢料, 以提高生产效率。
知识回顾 Knowledge Review
冷料仓 赫兹 流量/kg 赫兹 流量/kg 赫兹 流量/kg
1#
10
3590
15
5380
20
7180
2#
10
1520
15
2290
20
3050
3#
15
3350
25
5590
35
7830
4#
20
6390
30
9580
40
12770
二、沥青混合料生产配合比设计过程
二、沥青混合料生产配合比设计过程
二、沥青混合料生产配合比设计过程
二、沥青混合料生产配合比设计过程
• 表1、间歇式拌和机振动筛的等效筛孔(方孔筛mm)
沥青混合料配合比设计方法

沥青混合料配合比设计方法1.材料准备按相关试验规程规定的取样方法,取足够数量的具有代表性沥青及矿料试样。
按《公路沥青路面施工技术规范》(JTJ032-94)材料质量的技术要求试验各项性质,当检验不合格时,不得用于试验。
2.矿质混合料的配合比组成设计矿质混合料配合比组成设计的目的是选配一个具有足够密实度并且有较高内摩阻力的矿质混合料,可以根据级配理论,计算出需要的矿质混合料的级配范围。
但是为了应用已有的研究成果和实践经验,通常是采用规范推荐的矿质混合料级配范围来确定。
按现行规范规定。
按下列步骤进行:(1)确定沥青混合料类型沥青混合料类型根据道路等级、路面类型、所处的结构层位选定。
(2)确定矿料的最大粒径各国对沥青混合料的最大粒径(D)同路面结构层最小厚度的关系均有规定,除前苏联规定矿料最大粒径分别为面层厚度的0.6倍与底基层厚度的0.7倍外,一般均规定为0.5借以下。
我国研究表明:随h/D增大,耐疲劳性提高,但车辙量增大。
相反h/D减小/车辙量也减小,但耐久性降低,特别是在h/D≤2时,疲劳耐久性急剧下降。
为此建议结构层厚度人与最大粒径口之比应控制在h/D>2。
尤其是在使用国产沥青时, h/D就更接近于2。
例如最大粒径的30-35mm的粗粒式沥青混凝土,其结构层厚度应大于4-7cm,D为20-25mm;中粒式沥青混凝土,其结构层厚度应大于4-5cm,D为15cm;细粒式沥青混凝土,其最小结构厚度应为3cm。
只有控制了结构层厚度与最大粒径之比,才能拌和均匀,易于达到要求的密实度和平整度,保证施工质量。
(3)确定矿质混合料的级配范围根据已确定的沥青混合料类型,查阅规范推荐的矿质混合料级配范围。
(4)矿质混合料配合比例计算①组成材料的原始数据测定。
根据现场取样,对粗集料)细集料和矿粉进行筛析试验。
按筛析结果分别绘出各组成材料的筛分曲线,同时测出各组成材料的相对窃度”供计算物理常数备用。
②计算组成材料的配合比,根据各组成材料的筛析试验资料,采用图解法或电算法,计算符合要求级配范围的各组成材料用量比例。
沥青混合料配合比设计方法

沥青混合料配合比设计方法Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】嘉兴市春秋建设工程检测中心有限责任公司 CQ/Q040530-2003沥青混合料配合比设计方法批准人:状态:持有人:分发号:2003年11月1日批准 2003年11月25日实施地址:浙江省嘉兴市南湖经济开发区春园路电话:、2600330 传真:沥青混合料配合比设计方法1.沥青混合料配合比设计基本原则对于高速公路和一级公路沥青路面的上面和中面层的沥青混凝土混合料进行配合比设计时,应通过车辙试验机对抗车辙能力进行检验。
在温度60℃、轮压条件下进行车辙试验的动稳定度,对高速公路不小于800次/㎜,对一级公路应不小于600次/㎜沥青碎石混合料的配合比设计应根据实践经验和马歇尔试验的结果,经过试拌试铺论证确定。
高速公路和一级公路的热拌沥青混合料的配合比设计应遵照下列步骤进行:±%等三个沥青用量进行马歇尔试验,确定生产配合比的最佳沥青用量。
2.矿质混合料的配合组成设计矿质混合料配合组成设计的目的,是选配一个具有足够密实度、并且有较高内摩阻力的矿质混合料。
可以根据级配理论,计算出需要的矿质混合料的级配范围;但是为了应用已有的研究成果和实践经验,通常是采用规范推荐的矿质混合料级配范围来确定。
按现行规范《沥青路面施工及验收规范》(GB500092—96)中规定,按下列步骤进行;确定沥青混合料类型沥青混合料的类型,根据道路等级、路面类型及所处的结构层位,按表2选定。
确定矿质混合料的级配范围根据已确定的沥青混合料类型,查阅规范推荐的矿质混合料级配范围表即可确定所需的级配范围。
矿质混合料配合比计算沥青混合料类型表2根据各组成材料的筛析试验资料,采用图解或试算(电算)法,计算符合要求级配范围的各组成材料用量比例。
计算得的合成级配应根据下列要求作必要的配合比调整。
a)通常情况下,合成级配曲线宜尽量接近设计级配中限,尤其应使㎜、㎜和㎜筛孔的通过量尽量接近设计级配防卫的中限;b)对高速公路、一级公路、城市快速路、主干路等交通量大、轴载重的道路,宜偏向级配范围的下(粗)限。
沥青混合料配合比设计方法

沥青混合料配合比设计方法Company number:【0089WT-8898YT-W8CCB-BUUT-202108】嘉兴市春秋建设工程检测中心有限责任公司 CQ/Q040530-2003沥青混合料配合比设计方法批准人:状态:持有人:分发号:2003年11月1日批准 2003年11月25日实施地址:浙江省嘉兴市南湖经济开发区春园路电话:、2600330 传真:沥青混合料配合比设计方法1.沥青混合料配合比设计基本原则对于高速公路和一级公路沥青路面的上面和中面层的沥青混凝土混合料进行配合比设计时,应通过车辙试验机对抗车辙能力进行检验。
在温度60℃、轮压条件下进行车辙试验的动稳定度,对高速公路不小于800次/㎜,对一级公路应不小于600次/㎜沥青碎石混合料的配合比设计应根据实践经验和马歇尔试验的结果,经过试拌试铺论证确定。
高速公路和一级公路的热拌沥青混合料的配合比设计应遵照下列步骤进行:±%等三个沥青用量进行马歇尔试验,确定生产配合比的最佳沥青用量。
2.矿质混合料的配合组成设计矿质混合料配合组成设计的目的,是选配一个具有足够密实度、并且有较高内摩阻力的矿质混合料。
可以根据级配理论,计算出需要的矿质混合料的级配范围;但是为了应用已有的研究成果和实践经验,通常是采用规范推荐的矿质混合料级配范围来确定。
按现行规范《沥青路面施工及验收规范》(GB500092—96)中规定,按下列步骤进行;确定沥青混合料类型沥青混合料的类型,根据道路等级、路面类型及所处的结构层位,按表2选定。
确定矿质混合料的级配范围根据已确定的沥青混合料类型,查阅规范推荐的矿质混合料级配范围表即可确定所需的级配范围。
矿质混合料配合比计算沥青混合料类型表2根据各组成材料的筛析试验资料,采用图解或试算(电算)法,计算符合要求级配范围的各组成材料用量比例。
计算得的合成级配应根据下列要求作必要的配合比调整。
a)通常情况下,合成级配曲线宜尽量接近设计级配中限,尤其应使㎜、㎜和㎜筛孔的通过量尽量接近设计级配防卫的中限;b)对高速公路、一级公路、城市快速路、主干路等交通量大、轴载重的道路,宜偏向级配范围的下(粗)限。
1沥青混合料配合比设计2021.05

2.3沥青混合料配合比设计方法(三阶段)
2生产配合比设计阶段。对间歇式拌和机,应按规定方法取样测 试各热料仓的材料级配,确定各热料仓的配合比,供拌和机控制 室使用。同时选择适宜的筛孔尺寸和安装角度,尽量使各热料仓 的供料大体平衡。并取目标配合比设计的最佳沥青用量0AC、0AC ± 0.3%等3个沥青用量进行马歇尔试验和试拌,通过室内试验及 从拌和机取样试验综合确定生产配合比的最佳沥青用量,由此确 定的最佳沥青用量与目标配合比设计的结果的差值不宜大于 ±0.2%。对连续式拌和机可省略生产配合比设计步骤。
热拌沥青混合料配合比设计方法
2.1材料选择及矿料级配设计
2 调整工程设计级配范围宜遵循下列原则。 (2)为确保高温抗车辙能力,同时兼顾低温抗裂性能的需要。配 合比设计形成S型级配曲线,并取中等或偏高水平的设计空隙率。 (3)应考虑不同层位的功能需要,满足路面耐久、稳定、密水、 抗滑等要求。 (4)确定的工程设计级配范围应比规范级配范围窄,其中4.75mm 和2.36mm通过率的上下限差值宜小于12%。 (5)应充分考虑施工性能,使沥青混合料容易摊铺和压实,避免 造成严重的离析。
2.3沥青混合料配合比设计方法(三阶段)
3生产配合比验证阶段。拌和机按生产配合比结果进行试拌、铺筑试 验段,并取样进行马歇尔试验,同时从路上钻取芯样观察空隙率的 大小,由此确定生产用的标准配合比。标准配合比的矿料合成级配 中,至少应包括0.075mm、2.36mm、4.75mm及公称最大粒径筛孔 的通过率接近优选的工程设计级配范围的中值,并避免在 0.3mm~0.6mm处出现“驼峰”。对确定的标准配合比,宜再次进行 车辙试验和水稳定性检验。 4确定施工级配允许波动范围。根据标准配合比及质量管理要求中各 筛孔的允许波动范围,制订施工用的级配控制范围,用以检查沥青 混合料的生产质量。
沥青混合料配合比设计方法

式中:Cw——路面渗水系数(mL/min); V1——第一次计时时的水量(mL),通常为100mL; V2——第二次计时时的水量(mL),通常为500mL; t1——第一次计时的时间(s); t2——第二次计时的时间(s)
(2)低温抗裂性检验——沥青混合料弯曲试验(T 0739) 测定热拌沥青混合料在规定温度和加载速率时弯曲破坏的 力学性质。一般采用试验温度为150C (+-)0.50C。 试件尺寸:长250mm(+-)2.0mm,宽30mm(+-)2.0mm,高 35mm(+-)2.0mm,棱柱体小梁
(3)水稳定性检验——浸水马歇尔试验/冻融劈裂试验(T 0739) 浸水马歇尔试验方法 与标准马歇尔试验方法的不同之处在于,试件在已达规定 温度恒温水槽中的保温时间为48h,其余均与标准马歇尔试验
(3)对于寒冷区道路和其他等级的公路和城市道路,最佳沥 青用量可以在中限值OAC2与上限值OAC max范围内确定,但不 宜大雨中限值OAC的0.3%。
7.进行配合比检验 (1)高温稳定性检验——车辙试验(T 0719) 测定沥青混合料的高温抗车辙能力,供混合料配合比设计时进 行高温稳定性检验使用。 CZ-4型车辙试样成型仪,碾压成型试样制作。
(2)浸水马歇尔试验方法:与标准马歇尔试验方法的不同之处在于,试件在已 达规定温度恒温水槽中的保温时间为48h,其余均与标准马歇尔试验方法相 同。
T=MS/FL
MS0=(MS1/MS)x100
式中:T-试件马歇尔模数(kN/mm) 式中:MS0 -试件浸水残留稳定度(%) MS-试件的稳定度; FL-试件的流值 MS1 -试件浸水48h后的稳定度
沥青延度试验
沥青针入度试验
是表示沥青软硬程度和稠度、抵抗剪切破坏的能力,反映 在一定条件下沥青的相对黏度的指标。在25℃和5秒时间内, 在100克的荷重下,标准会垂直穿入沥青试样的深度为针入度, 以1/10毫米定仪用于测定道路石油沥青、煤沥青、液体 石油沥青和乳化沥青蒸发后残留物等材料的软化点。 将试样放在规定尺寸的金属环内,上置规定尺寸和重量的 钢球,放于水(或甘油)中,以5±0.5℃/min的速度加热,至钢球 下沉达到25.4mm时,记下该时温度即为该试样软化点。
沥青混合料配合比设计

2) 计算组成材料的配合比
法或计算法,求出符合要求级配范围的各组成材 料用量比例。
3) 调整配合比计算得的合成级配应根据要求作必 要的配合比调整 a. 通常情况下,合成级配曲线宜尽量接近设 计级配中限,尤其应使0.075 mm、2.36 mm和 4.75 mm筛孔的通过量尽量接近设计级配范围中 限。
2) 测定物理指标: 为确定沥青混合料的沥青最佳 用量,需要测定各组试件的表观密度, 空隙率, 矿 料间隙率和饱和度等物理指标.
3) 测定力学指标: 采用马歇尔稳定度仪, 测定沥 青混合料的力学指标,即测定马歇尔稳定度和流 值.
4) 试验结果分析: A. 绘制沥青用量与物理—力学指标关系图. 以 沥青用量为横坐标, 以表观密度, 空隙率, 饱和 度, 稳定度, 和流值为纵坐标, 绘制试验结果的 关系曲线,如下图:
n=0
10
70.
50.
35.
25.
17.
12.
8.8
6.3
4.4
通过量 .5 0 71 00 36 00 68 55 7 2 7
(%)
级配 n=0 10 81. 65. 53. 43. 35. 28. 23. 19. 15. 范围 .3 0 23 98 59 53 36 79 38 08 50 曲线 n=0 10 61. 37. 23. 14. 8.3 5.4 3.3 2.1 1.2 通过 .7 0 56 89 33 36 4 7 7 0 9 量(%)
其他等级公路
沥青混 凝 土路面
沥青碎 石 路面
AC—13 AC—16
AM—13
一般城市道路及其 他道路工程
沥青混 凝 土路面
沥青碎 石 路面
AC—5 AC—10 AC—13
沥青混合料配合比设计方法

市春秋建立工程检测中心XX公司 CQ/Q040530-2003沥青混合料配合比设计方法批准人:状态:持有人:分发号:2003年11月1日批准 2003年11月25日实施地址:XX省XX市南湖经济开发区春园路:0、2600330 :0沥青混合料配合比设计方法1.沥青混合料配合比设计根本原那么1.1对于高速公路和一级公路沥青路面的上面和中面层的沥青混凝土混合料进展配合比设计时,应通过车辙试验机对抗车辙能力进展检验。
在温度60℃、轮压0.7Mpa条件下进展车辙试验的动稳定度,对高速公路不小于800次/㎜,对一级公路应不小于600次/㎜1.2沥青碎石混合料的配合比设计应根据实践经历和马歇尔试验的结果,经过试拌试铺论证确定。
1.3高速公路和一级公路的热拌沥青混合料的配合比设计应遵照以下步骤进展:±0.3%等三个沥青用量进展马歇尔试验,确定生产配合比的最正确沥青用量。
2.矿质混合料的配合组成设计矿质混合料配合组成设计的目的,是选配一个具有足够密实度、并且有较高摩阻力的矿质混合料。
可以根据级配理论,计算出需要的矿质混合料的级配围;但是为了应用已有的研究成果和实践经历,通常是采用规推荐的矿质混合料级配围来确定。
按现行规《沥青路面施工与验收规》〔GB500092—96〕中规定,按以下步骤进展;2.1确定沥青混合料类型沥青混合料的类型,根据道路等级、路面类型与所处的结构层位,按表2选定。
2.2确定矿质混合料的级配围根据已确定的沥青混合料类型,查阅规推荐的矿质混合料级配围表即可确定所需的级配围。
2.3矿质混合料配合比计算沥青混合料类型表2根据各组成材料的筛析试验资料,采用图解或试算〔电算〕法,计算符合要求级配围的各组成材料用量比例。
计算得的合成级配应根据以下要求作必要的配合比调整。
a)通常情况下,合成级配曲线宜尽量接近设计级配中限,尤其应使0.075㎜、2.36㎜和4.75㎜筛孔的通过量尽量接近设计级配防卫的中限;b)对高速公路、一级公路、城市快速路、主干路等交通量大、轴载重的道路,宜偏向级配围的下〔粗〕限。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
沥青混合料配合比设计方法
1.材料准备
按相关试验规程规定的取样方法,取足够数量的具有代表性沥青及矿料试样。
按《公路沥青路面施工技术规范》(JTJ032-94)材料质量的技术要求试验各项性质,当检验不合格时,不得用于试验。
2.矿质混合料的配合比组成设计
矿质混合料配合比组成设计的目的是选配一个具有足够密实度并且
有较高内摩阻力的矿质混合料,可以根据级配理论,计算出需要的矿质混合料的级配范围。
但是为了应用已有的研究成果和实践经验,通常是采用规范推荐的矿质混合料级配范围来确定。
按现行规范规定。
按下列步骤进行:
(1)确定沥青混合料类型
沥青混合料类型根据道路等级、路面类型、所处的结构层位选定。
(2)确定矿料的最大粒径
各国对沥青混合料的最大粒径(D)同路面结构层最小厚度的关系均有规定,除前苏联规定矿料最大粒径分别为面层厚度的0.6倍与底基层厚度的0.7倍外,一般均规定为0.5借以下。
我国研究表明:随h /D增大,耐疲劳性提高,但车辙量增大。
相反h/D减小/车辙量也减小,但耐久性降低,特别是在h/D≤2时,疲劳耐久性急剧下降。
为此建议结构层厚度人与最大粒径口之比应控制在h/D>2。
尤其是
在使用国产沥青时,h/D就更接近于2。
例如最大粒径的30-35mm的粗粒式沥青混凝土,其结构层厚度应大于4-7cm,D为20-25mm;中
粒式沥青混凝土,其结构层厚度应大于4-5cm,D为15cm;细粒式沥青混凝土,其最小结构厚度应为3cm。
只有控制了结构层厚度与最大粒径之比,才能拌和均匀,易于达到要求的密实度保证施工质量。
,和平整度.
(3)确定矿质混合料的级配范围
根据已确定的沥青混合料类型,查阅规范推荐的矿质混合料级配范围。
(4)矿质混合料配合比例计算
①组成材料的原始数据测定。
根据现场取样,对粗集料)细集料和矿粉进行筛析试验。
按筛析结果分别绘出各组成材料的筛分曲线,同时测出各组成材料的相对窃度”供计算物理常数备用。
②计算组成材料的配合比,根据各组成材料的筛析试验资料,采用图解法或电算法,计算符合要求级配范围的各组成材料用量比例。
③调整配合比。
计算得的合成级配应根据下列要求作必要的配合比调整。
a.通常情况下,合成级配曲线宜尽量接近设计级配中限,尤其应使
0.075、2.36和4.75删筛孔的通过量尽量接近设计级配范围中限。
b.对高速公路、一级公路、城市快速路、主干路等交通量大、轴载
重的道路,宜偏向级配范围的下(粗)限。
对一般道路、中小交通量或人行道路等宜偏向级配范围的上(细)限。
c、合成的级配曲线应接近连续或有合理的间断级配,不得有过多的
犬牙交错,当经过再三调整、仍有两个以上的筛孔超过级配范围时,必须对原材料进行调整或更换原材料重新设计。
3.通过马歇尔试验确定沥青混合料的最佳沥青用量
沥青混合料的最佳沥青用量可以通过各种理论计算的方法求得。
但是由于实际材料性质的差异,按理论公式计算得到的最佳沥青用量仍然要通过试验方法修正,因此理论方法只能得
到一个供试验参考的数据。
采用试验方法确定沥青最佳用量目前最常用的方法有维姆法和马
歇尔法。
.
我国现行《公路沥青路面施工技术规范》(JTJ032-94)规定的方法,是在马歇尔法和美国
沥青学会方法的基础上,结合我国多年研究成果和生产实践总结发展起来的更为完善的方法,
该法确定沥青最佳用量按下列步骤。
1)制备试样
(1)按确定的矿质混合料配合比计算各种矿质材料的用量。
(2)根据相关材料推荐的沥青用量范围(或经验的沥青用量范围),估计适宜的沥青用量(或
油石比)。
”、
2)测定物理、力学指标
以估计沥青用量为中值,以0.5%间隔上下变化沥青用量制备马歇尔试件不少于5组。
然后在规定的试验温度及试验时间内用马歇示仪测定稳定度和流值,同时计算空隙率、饱和度
及矿料间隙率。
3)马歇尔试验结果分析
(1)绘制沥青用量与物理力学指标关系图,以沥青用量为横坐标,以视密度、空隙率、饱和度、稳定度、流值为纵坐标。
将试验结果绘制成沥青用量与各项指标的关系曲线。
(2)求取相应于稳定度最大值的沥青用量a、相应于密度最大的沥青用量a 21以及相应千规定空隙率范围中值筋青用量a,求取三者平均值作为最佳沥青用量3的初始值OAC。
1(3)求出各项指标符合沥青混合料技术标准的沥青用量范围OAC-OAC,其中maxmin
值为OAC。
”2(4)根据OAC1和OAC2综合确定沥青最佳用量(OAC),按最佳沥青用量的初始1值OAC在图中求取相应的各项指标值,检查其是否符合规定的马歇尔设计配合比1技术指标。
同时检验VMA是否符合要求,如能符合时,由OAC及OAC综合决定最佳21沥青用量OAC。
如不能符合,应调整级配厘新进行配合比设计马歇尔试验,直至各项指标均能符合要求为止。
(5)根据气候条件和交通特性调整最佳沥青用量。
由OAC和OAC综合决定最佳21沥青用量OAC时,还应根据实践经验和道路等级、气候条件考虑所属情况进行调整。
①对热区道路以及车辆渠化交通的高速公路、一级公路、城市快速路、主干路,预计有可能造成较大车辙的情况时,可以在中限值OAC与下
限OAC范围内决定;但min2一般不宜小于中限值OAC的0.5%。
2②对寒区道路以及一般道路,最佳沥青用量可以在中限值OAC与上限值OAC范max2围内决定,但一般不宜大于中限值OAC的0.3%。
24.水稳定性检验
按最佳沥青用量OAC制作马歇尔试件进行浸水马歇尔试验(或真空饱水马歇尔试验),检验其残留稳定度是否合格。
如当最佳沥青用量OAC与两个初始值OAC、OAC相差甚大时,宜将OAC 与OAC或112OAC分别制作试件,进行残留稳定度试验。
我国现行规范规定,=型沥青混凝土残留2稳定度不低于75%,Ⅱ型沥青混凝土不低于70%。
如不符合要求,应重新进行配合比设计,或者采用掺加抗剥剂方法来提高水稳定性。
5.抗车辙能力检验
按最佳沥青用量OAC制作车辙试验试件,按《公路工程沥青及沥青混合料试验规程》(JTJ052-93,T07l9)方法,在60℃条件下用车辙试验相对设计的沥青用量检验其动稳定度。
.
用最佳沥青用量OAC与两个初始值OAC或OAC分别制作试件进行车辙试验,我国21现行《公路沥青路面施工技术规范》(JTJ032-94)规定,用于上、中面层的沥青混凝土,在60℃时车辙试验的动稳定度:对高速公路、城市快速路不小于800次/mm;对一级公路及城市主干路宜不小于600次/mm。
如不符合上述要求,应对矿料级配或沥青用量进行调整,重新进行主配合比设计。
经反复调整及综合以上试验结果,并参考以往工程实践经验,综合决
定矿料级配和最佳沥青用量。
.。
