Gambit网格划分实例
Gambit网格划分的一点技巧(二)---分块网格
圆平面
点3
图（30）
图（31）
创建一个圆面 → 点击体命令 → 点击分割实体
图（32）
CFD→ 选择要分割的实体→
在 Split with 后面选择 Faces（real），如图（32）→ 选择前面创建的圆平面 → 点击 Apply，如图（33）。至此，圆柱段和锥段已经分开了。
ao 注意：用这种方法分割的两个实体是相互有联系的，在划分网格的时候，公共面 muerxi 上的节点是一一对齐的。
相对叶轮和蜗壳而言，进水段虽然比较简单，但是由于挡板形状的影响，也
o 不能直接划分六面体网格。如果把挡板分离出来，划分六面体网格就容易很多了。
ia 把实体导入 gambit → 删除叶轮和蜗壳实体 → 点击点命令
→右
rx 键单击“坐标点”命令按钮，选择“点在线上”命令 e坐标点
mu 点在线上
，如图（29）→ 在要
过分块的方法，把叶轮的部分地方划分为六面体网格，如图（13）所示分块。
由于三维软件建模比较方便，我们可以在三维软件里面建立我们需要的分割平
面，如图（50）。
14
用于分块的 平面
图（50） 按照前面的方法分割叶轮 → 合并各部分实体上的小曲面，如图（51）→
选择如图（52）所示的 6 个曲面划四边形网格，网格设置如图（53）→ 选取图
图（48）
图（49）
D 进水段边界条件设置要注意的问题：1）选择如图（50）所示两个面做 interface 。
CF 2）同时选择三块实体做流体域。
rxiao图（50） ue 2、叶轮 m 叶轮是离心泵的心脏，叶轮网格的质量、数量和分布对计算精度的影响是很
大的。虽然利用 Gambit 对整个叶轮划分六面体网格是困难的，但是我们可以通
拉伐尔喷管流动分析(gambit划分网格,fluent数值模拟)
喷管流动分析
一、分析目的
通过流体力学模拟软件，对喷管内的气体流动进行分析，得到其中的流场及激波情况
二、分析过程
（一）、模型建立及网格划分
1、首先在gambit中通过各关键点坐标画出模型
2、对各条线进行划分。
其中对左右两侧的线段采用一定的网格大小改变比例，以使近壁面网格加密；对上下表面分三段进行划分，以使网格均匀垂直
3、对整个面进行划分，如下图所示
4、网格质量分析如下图。
所有网格质量都在0.64以下（0为质量最好，1，为最差，一般要求网格质量都在0.75以下）
（二）fluent模拟
1、将上一步得到的网格文件导入，并设置显示方式
2、使用基于压力的求解器
3、设置使用的模型，包括能量模型与粘流模型。
下图为粘流模型的设置，使用k-omega双方程模型，以更好地模拟近壁面情况。
4、根据文献中的资料设置气体参数
5、设置边界条件，入口为30个大气压，3200K，出口设置为从0.5至1.5个大气压不等
6、设置计算方法
7、设置计算参数
8、设置监视器，以观察计算过程中的收敛情况
9、初始化并计算
10、从Graphics and Animations和Plots中得出结果图像
三、分析结果
1、压力云图
2、速度云图
3、马赫数
（1）出口0.9atm
（2）出口1.1atm
（3）出口2atm。
第二章 Gambit划分网格
1）应用分级设定的边
2）分级方案
3）网格节点步长（间隔数目） 4）边网格划分选项
线网格划分
2）分级方案 Gambit 提供了以下类型的边网格划分分级方案：
• • • • • •
•
Successive Ratio First Length Last Length First Last Ratio Last First Ratio Exponent Bi-exponent Bell Shaped
非对称格式，产生的分级 形式不需要关于边的中心对称
对称格式，限制关于边 中心对称的分级类型
•
线网格划分
• 狭长型网格长宽比不要超过5； • 燃烧反应的区域网格尽量细化。
3、面网格划分
进行一个面网格划分，用户必须 设定以下参数：
1）要网格划分的面
2）网格划分的形式 3）网格节点的间距 4）面网格划分选项
体网格光顺化
• Smooth Volume Meshes 在一个或多个体积上光顺化网格节点。 1、选择要光顺化的体积； 2、光顺化方案 L-W Lapiacian:使每个节点 周围单元平均边长； Equipotential：使节点周围单元体积相等。
体网格划分技巧
• 首先画线网格和部分面网格； • 尽量采用五面体和六面体网格，以控制网 格数量； • 复杂结构考虑分块画网格，避免把所有几 何组合成一个整体；
平整面网格
Smooth Faces Meshes命令 将调整一个或者多个面网格节点的位置 用户需设定以下参数： 1）要平整的网格面 2）平整方式 L-W Laplalian ：在每个节点周围使用单元的平均变长（趋向平 均单元 边长）
Centroid Area ：平衡相邻单元的面积
Gambit划分搅拌槽网格的步骤

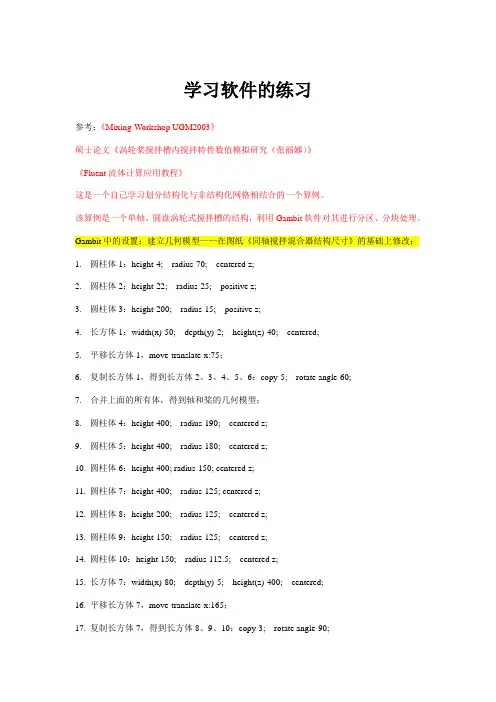

学习软件的练习参考：《Mixing-Workshop UGM2003》硕士论文《涡轮桨搅拌槽内搅拌特性数值模拟研究（张丽娜）》《Fluent流体计算应用教程》这是一个自己学习划分结构化与非结构化网格相结合的一个算例。
该算例是一个单轴、圆盘涡轮式搅拌槽的结构，利用Gambit软件对其进行分区、分块处理。
Gambit中的设置：建立几何模型——在图纸《同轴搅拌混合器结构尺寸》的基础上修改；1.圆柱体1：height-4; radius-70; centered z;2.圆柱体2：height-22; radius-25; positive z;3.圆柱体3：height-200; radius-15; positive z;4.长方体1：width(x)-50; depth(y)-2; height(z)-40; centered;5.平移长方体1，move-translate-x:75；6.复制长方体1，得到长方体2、3、4、5、6：copy-5; rotate angle-60;7.合并上面的所有体，得到轴和桨的几何模型；8.圆柱体4：height-400; radius-190; centered z;9.圆柱体5：height-400; radius-180; centered z;10.圆柱体6：height-400; radius-150; centered z;11.圆柱体7：height-400; radius-125; centered z;12.圆柱体8：height-200; radius-125; centered z;13.圆柱体9：height-150; radius-125; centered z;14.圆柱体10：height-150; radius-112.5; centered z;15.长方体7：width(x)-80; depth(y)-5; height(z)-400; centered;16.平移长方体7，move-translate-x:165；17.复制长方体7，得到长方体8、9、10：copy-3; rotate angle-90;18.Split 长方体7、8、9、10：volumes依次选中上述长方体，然后用圆柱体5和6的外圆柱面切割，再把多余的体删除，得到挡板位置的几何模型；19.挖空最外面的筒体，用圆柱体4减去步骤18中的挡板和步骤7中的轴和桨叶；20.再依次切割各体，由外到内的顺序去进行体切割split，注意不选中retain项，最后得到8个几何体；然后删除多余出来的几何体，方法是在delete按钮中依次显示各个几何体，把多余的轴和桨叶部分几何体给删除了；21.创建两个正交垂直的平面，尺寸为：width-400，height-400，zx centered；利用这两个平面切割split代表最外面筒体的这个几何体，进行4等分；对剩余的（除了包含桨叶部分的第8个体外）的6个几何体，进行2等分；最后删除这两个平面；22.连接一次所有的几何面，确保没有重合的面存在，再进行一次文件保存的操作；对上述8个几何体准备并实施网格划分23.先把动区域部分（包含4个体：上体，中间环体，中间包含轴和桨叶的体，下体）复制并平移出来，再把原来位置上的这一块删除掉，然后再连接一次所有的几何面，保存文件；（在Gambit中一次选中这部分的所有体的方法是：从右下角向左上角画一个矩形框，框内的所有体就可以一次被选中）24.Mesh-face-link faces操作，注意两者的面和节点要互相对应起来，并做一下尝试，检查是否对其中一个进行面网格划分，相应的面是否同时也进行同样的网格划分工作；25.现在开始进行网格划分；先划分动区域部分，即平移到外面来的这4个体；顺序是先划分中间环体，其次划分上体、下体，最后划分中间包含轴和桨叶的几何体；（这时可以把静区域部分的几何体给隐藏起来）26.划分中间环体时，先对横截面的边做edge边划分，设定比如interval count为2~4；然后以map的方式进行体划分，设定比如interval size为2~10，是否合适可以利用网格单元检查来判断，选中summary或check按钮；27.划分上体时，也是先对横截面的边做edge边划分，这里的边长（除了中间环体的横截面的边长之外的长度）为125-12.5*2=100，所以，直线边划分为interval count-20左右；两段半圆弧边划分为interval count-7~10左右，为了在厚度方向上分层的方便，对厚度方向的两条短边也要做一次edge边划分；然后依次对包含上述两段直线边和一段圆弧边的两个半圆面做pave面划分，设定比如interval size为4~6；最后对包含上述半圆面的两个半圆体分别做cooper体划分，注意要分别划分，因为cooper这种体网格划分方式要求指定源面，不分别划分的话，会报错找不到相应的源面28.划分下体时，思路和划分上体相同——也是先edge mesh切割底面的边，再pave包含这条边的两个半圆面，最后cooper划分这两个半圆柱体；（关于pave划分面时，报错关于边的划分份数是奇数还是偶数的问题，这个可以事先检查一下半圆弧边的划分份数是奇数还是偶数，若其为偶，则两条直边和一条半圆弧边的划分份数也要为偶数；否则同为奇数。
第三章：gambit划分网格——(第三节)面网格划分
顶点类型
为了能够用 Quad-Map 方案划分网格，面必须描绘出一个逻辑的矩形（此判据的例外情 况见下面部分的“注一”。）。为了描绘出一个逻辑的矩形，一个面必须包括四个端点类型（END TYPE）的顶点，同时其它所有的面上的顶点必须指定为侧边类型（SIDE TYPE）的顶点。
Quad-Map 网格划分方案（meshing scheme）
当对一个面采用 Quad-Map 网格划分方案，GAMBIT 采用规则的四边形面网格元素对 面进行网格划分，如图 3－22 所示：
图 3－22：Quad-Map 面网格划分方案（scheme）－网格例子
本文由 wyxpuma 提供，不足之处欢迎指正
图 3－23 画出了四个平面，其中两个可以采用（Quad）Map 方案划分网格，另两个则 不行。图（a）和（c）是可以的，因为每个平面中都有四个端点类型的顶点（End type vertex）， 而其它顶点为侧边类型的顶点（Side type vertex）。图（b）无法用 Map 方法，因为该平面只 包含了三个端点型顶点；图（d）也无法采用 Map 方法，因为该平面上的某个顶点被指定为 反向型（Reversal）顶点。
创建或删除面与面间的硬链接
将网格化的边转化为拓扑的边，将面沿着由网 格节点定义的边界进行分割
在图形窗口中显示网格信息，概述面网格质量 信息
删除存面上在的网格节点 以及（或者）元素
3.3.1 对面进行网格划分
“Mesh Face”命令可用来对模型中的一个或多个截面创建网格。当对面划分网格时， GAMBIT 根据当前指定的（划分网格）参数在面上创建网格节点。 要对一个面划分网格，需要确定以下（划分网格）参数
Gambit网格划分(体)
体网格划分1体网格划分命令（Volume Meshing Commands）在Mesh/Volume子面板中有（subpad）以下命令下文描述了以上列出的各命令的功能和操作1.1为体划分网格（Mesh Volumes）Mesh Volumes命令允许你为一个或多个体创建网格。
当你为一个体划分网格时，GAMBIT会根据当前设定的参数在整个体中创建网格节点。
要mesh一个体，需要设定以下参数•待划分网格的体•网格划分方案（Meshing scheme）•网格节点间距（Mesh node spacing）•网格划分选项（Meshing options）指定体（Specifying the Volume）GAMBIT允许你在网格划分操作中指定任何体，但是，何种网格划分方案（meshing scheme）能应用于这个体，则决定于体的拓扑特性、形状，以及体的面上的顶点的类型。
指定网格划分方案（Specifying the Meshing Scheme）指定网格划分方案需要设定以下两个参数•元素（Elements）•类型（Type）Elements参数用于定义（应用于该体的）体网格元素的形状；Type参数定义网格划分算法，因此也决定了体中所有网格元素的模式。
下文将介绍上面列出的参数的功能，以及它们对体网格产生的效果。
指定方案元素（Specifying Scheme Elements）GAMBIT允许你指定下表列出的任何一个体网格Elements（元素）选项以上列出的每个Elements选项都有一套特定的Type（类型）选项（一个或多个）相对应（见下）指定方案类型（Specifying Scheme Type）GAMBIT提供以下体网格划分的Type选项正如上文提到的，每个Elements选项都有一套特定的Type（类型）选项（一个或多个）相对应。
下表示出了体网格划分时Elements选项和Type（类型）选项之间的对应关。
gambit简介及例子
按照实体来显示颜色
按照连接性(连通性)来显示颜色
检查网格
列表选择框，黄色代表 被激活 选择框 选项 文本输入区 复选框 菜单按钮
鼠标的用法：
鼠标左键：旋转（按住不放） 鼠标中键：平移（按住不放）
鼠标右键：缩放（上下移动）、旋转（左右移动）
Ctrl+左键：放大 ctrl+中键：单方向缩小
Shift+左键：选择 shift+中键：撤销（改变方向） shift+右键：确定
实体建模： Gambit中的实体由点，边，面和体组成，其拓扑依次递增，例如边是由点组 成的，面是由边组成的。 点：白色 边：黄色 面：蓝色 体：绿色
点工具：
移动/复制点
虚点转化成实点 查询点的信息
创建点 移动虚点 连接/断开点 修改颜色/标注
删除
选择点 输入需要移动的数值，也可通过鼠标选取 选择坐标系
☆ 强大的网格划分能力，可以划分包括边界层等CFD特殊要求的高质量网格
。GAMBIT中专用的网格划分算法可以保证在复杂的几何区域内直接划分出高 质量的四面体、六面体网格或混合网格
☆ 先进的六面体核心(HEXCORE)技术是GAMBIT所独有的，集成了笛卡尔网格和
非结构网格的优点，使用该技术划分网格时更加容易，而且大大节省网格数量 、提高网格质量；
现在可以将其关系总结如下：
Exceed：如果你是非unix系统，那么就必须安装，并且在gambit之前安装， 与fluent的安装无关。
Gambit：必须在exceed之后安装，与fluent的安装无关。
Fluent：与exceed和gambit的安装都无关。
Gambit的主要特点： ☆ ACIS内核基础上的全面三维几何建模能力，通过多种方式直接建立点、线 、面、体，而且具有强大的布尔运算能力，ACIS内核已提高为ACIS R12。该 功能大大领先于其它CAE软件的前处理器； ☆ 可对自动生成的Journal文件进行编辑，以自动控制修改或生成新几何与 网格 ☆ 可以导入PRO/E、UG、CATIA、SOLIDWORKS、ANSYS、PATRAN等大多数 CAD/CAE软件所建立的几何和网格。导入过程新增自动公差修补几何功能，以 保证GAMBIT与CAD软件接口的稳定性和保真性，使得几何质量高，并大大减轻 工程师的工作量；
Gambit详解与应用实例(全面)
专用的CFD前置处理器——GambitGAMBIT软件是面向CFD的前处理器软件，它包含全面的几何建模能力和功能强大的网格划分工具，可以划分出包含边界层等CFD特殊要求的高质量的网格。
GAMBIT可以生成FLUENT5、FLUENT4.5、FIDAP、POL YFLOW等求解器所需要的网格。
Gambit软件将功能强大的几何建模能力和灵活易用的网格生成技术集成在一起。
使用Gambit软件，将大大减小CFD应用过程中，建立几何模型和流场和划分网格所需要的时间。
用户可以直接使用Gambit软件建立复杂的实体模型，也可以从主流的CAD/CAE系统中直接读入数据。
Gambit软件高度自动化，所生成的网格可以是非结构化的，也可以是多种类型组成的混合网格。
一. Gambit图形用户界面：GUI用户界面定义边界条件及属性网格划分工具栏几何造型Gambit的命令面板二.GAMBIT的几何造型:Gambit软件包含了一整套易于使用的工具，可以快速地建立几何模型。
另外，Gambit软件在读入其它CAD/CAE网格数据时，可以自动完成几何清理(即清除重合的点、线、面)和进行几何修正。
1生成点通过直接输入坐标值来建立几何点，输入坐标时即可以使用笛卡尔坐标系，也可以使用柱坐标系。
或者在一条曲线上生成点，将来可以用这点断开曲线。
2面的生成通过三点一张平行四边形的平面。
通过空间的点生成一张曲面。
通过空间的一组曲线生成一张放样曲面。
通过两组曲线生成一张曲面通过构成封闭回路的曲线生成一张曲面。
通过绕以选定轴旋转一条曲线生成一张回转曲面。
根据给定的路径何轮廓曲线生成扫掠曲面。
3面的生成通过三点一张平行四边形的平面。
通过空间的点生成一张曲面。
通过空间的一组曲线生成一张放样曲面。
通过两组曲线生成一张曲面通过构成封闭回路的曲线生成一张曲面。
通过绕以选定轴旋转一条曲线生成一张回转曲面。
根据给定的路径何轮廓曲线生成扫掠曲面。
3生成几何实体Gambit软件中，可以直接生成块体柱体、锥体、圆环体、金字塔体等。
利用Gambit 划分网格
利用Gambit 划分网格以课上实例（8*20mm的区域）为例1.运行Gambit. 第一次可修改工作目录working directory：如下2.Run后进入作图的主页面3.创建4个点四个点的坐标分别为（0,0），（20,0），（0,8）和（20,8）。
只需要在Global栏填入数值4.利用右下角的工具Fit to window按钮可以使所有几何点出现在视图区。
5.创建4条线利用按钮，出现此时按住shift键，用鼠标左键点击一个点，此时该点变为红色（表面已选择），如：，同样方法再选择一个点，然后按Apply 即将这两点连成一条线，如下图最终四个建立4条边线，如下图6.建立一个面（这就是要求解的区域）点击工具栏中的建立面。
按住shift键，用鼠标左键点击一条线，此时该线条变为红色（表面已选择），依次再选择另3条线（此时按住shift键不动）。
然后按Apply即将这4条线组成一个面。
7.进行网格划分选择右上角中的面网格划分选择仅有的一个面face1, 方法是按住shift键，用鼠标左键点击面的任一条线，此时面的四条线改为红色，表示已选择。
将步长值改为0.5。
空间步长越小，网格数越多，计算可能更准确，但是计算时间越长。
然后点击Apply 得到下面的网格8.初步指定边界的类型点击区域命令按钮，再点击下面左侧的指定边界类型按钮。
选定一个边，可打开向上箭头，将列表中选，也可利用前面的方法，按住shift键，用鼠标左键点击一条线，此时该线条变为红色（表面已选择）。
为选定的边输入一个名字，本问题中我选择的四个边的名字分别为left、up、down和right。
4个边的类型均为默认的Wall。
9.指定求解区域为固体材料点击区域命令按钮选择face1，为选定的面输入一个名字，如zone，将区域的类型由Fluid 改为Soild。
10.导出网格由File中的Export,再选择Mesh. 更改默认的文件名，如改为fin.msh点击Export 2-D(X-Y)mesh 按钮，显示为红色。
gambit简介及例子
导入
可以导入多种不同格式的文件
导出
可以导出多种不同格式的文件
Edit菜单
Edit Title（修改题头）
题头在打印的时候会被显示出来
Edit File（修改文件）
能够运行编辑器
Edit Parameters（修改参数）
能够定义，修改参数
常用面工具栏能方便的生成常用 面形状，并指定其所在的平面
合并
相减
选中retain，表示保留该操作面 相交
对齐
平移
旋转
对齐
对于将实体移动、对齐到指定位置非常方便
分割面 可利用面，边，点 等来分割面
用B分割A
生成两个面
用A分割B 相互分割 （bidirectional）
生成两个面
生成三个面 Retain，选中表示保留分割面 Connected，选中表示将生成 面进行连接，也就是面与面相交 处只有一个边，如果要保证流域 的贯通性需要选择该项
分割边，常用于布置不均匀的边节点 按照
用鼠标选取点 已存在的点
合并边，常用于存在很多碎边的情况
选中表示删除低一级的拓扑结构——点
面工具：
移动/复制面 分割/合并面 创建面 常用面 布尔运算 连接/断开面 修改颜色/标注 虚面转化成实面 查询面的信息 删除
利用线框组成面：所有的面都必须相连并处于一个循环中
gambit基本操作和功能模块介绍
主菜单
操作工具栏
控制工具栏
信息显示区
解释区
File菜单 新建、打开、保存、另存为
格式为dbs文件
打印图片
可以打印图片或者输出图片文件 格式可为PostScript, BMP, TIF等
Gambit网格划分(体)
体网格划分1体网格划分命令（Volume Meshing Commands）在Mesh/Volume子面板中有（subpad）以下命令下文描述了以上列出的各命令的功能和操作1.1为体划分网格（Mesh Volumes）Mesh Volumes命令允许你为一个或多个体创建网格。
当你为一个体划分网格时，GAMBIT会根据当前设定的参数在整个体中创建网格节点。
要mesh一个体，需要设定以下参数•待划分网格的体•网格划分方案（Meshing scheme）•网格节点间距（Mesh node spacing）•网格划分选项（Meshing options）指定体（Specifying the Volume）GAMBIT允许你在网格划分操作中指定任何体，但是，何种网格划分方案（meshing scheme）能应用于这个体，则决定于体的拓扑特性、形状，以及体的面上的顶点的类型。
指定网格划分方案（Specifying the Meshing Scheme）指定网格划分方案需要设定以下两个参数•元素（Elements）•类型（Type）Elements参数用于定义（应用于该体的）体网格元素的形状；Type参数定义网格划分算法，因此也决定了体中所有网格元素的模式。
下文将介绍上面列出的参数的功能，以及它们对体网格产生的效果。
指定方案元素（Specifying Scheme Elements）GAMBIT允许你指定下表列出的任何一个体网格Elements（元素）选项以上列出的每个Elements选项都有一套特定的Type（类型）选项（一个或多个）相对应（见下）指定方案类型（Specifying Scheme Type）GAMBIT提供以下体网格划分的Type选项正如上文提到的，每个Elements选项都有一套特定的Type（类型）选项（一个或多个）相对应。
下表示出了体网格划分时Elements选项和Type（类型）选项之间的对应关。
gambit例子
求解器菜单
选择有关求解器
操作工具栏
实体工具栏： 点、边、面、
体、组
网格工具栏： 边界层、边节 点、面网格、 体网格、组
边界条件 工具栏： 边界、域
附加工具栏： 坐标系、尺寸 函数、turbo 工具、实体修 补、自定义
控制工具栏
使实体全屏
以实体中心为旋转中心 旋转
选择x轴为镜像轴
创建半径为5，高为100旳圆柱体 选择轴坐标为y轴正方向
创建半径为25，高为50旳圆柱体， 并沿y轴移动100
合并全部实体
综合例子二：
创建一种半径为10旳圆面
创建一种坐标为（-12,0,0）旳点
连接两个点生成线
旋转6°复制这根 线
创建一种半径为11旳圆面，删除面保存线 将这两根线分割，确保分割点在圆面内部
利用线框边生成体，与面生成体相比就 少了由边生成面这个环节
常用体
布尔运算
倒角
1 2
5
3
4
3 4
单个边
分割合并体
分割体，可参照 分割面旳阐明
合并体
综合例子一：
创建半径为10，高为100旳圆柱体
选择轴坐标为x轴中心点
创建长宽高均为100旳立方体
移动立方体至圆柱体最左端
利用镜像复制生成另外一种立方体
实体建模：
Gambit中旳实体由点，边，面和体构成，其拓扑依次递增，例如边是 由点构成旳，面是由边构成旳。
点：白色 边：黄色 面：蓝色 体：绿色
点工具：
创建点
移动虚点 连接/断开点
移动/复制点
虚点转化成实点 查询点旳信息
删除
修改颜色/标注
选择点 输入需要移动旳数值，也可经过鼠标选用
最新GAMBIT软件网格的划分
G A M B I T软件网格的划分模型的网格划分当用户点击Operation工具框中的Mesh命令按钮时，GAMBIT将打开Mesh 子工具框。
Mesh子工具框包含的命令按钮允许用户对于包括边界层、边、面、体积和组进行网格划分操作。
与每个Mesh子工具框命令设置相关的图标如下。
图标命令设置Boundary LayerEdgeFaceVolumeGroup本章以下部分将详细说明与上面列举的每个命令按钮相关的命令。
3.1 边界层3.1.1 概述边界层确定在与边和/或者面紧邻的区域的网格节点的步长。
它们用于初步控制网格密度从而控制相交区域计算模型中有效信息的数量。
示例作为边界层应用的一个示例，考虑包括一个代表流体流过管内的圆柱的计算模型。
在正常环境下，很可能在紧靠管道壁面的区域内流体速度梯度很大，而靠近管路中心很小。
通过对壁面加入一个边界层，用户可以增大靠近壁面区域的网格密度并减小靠近圆柱中心的网格密度——从而获得表征两个区域的足够的信息而不过分的增大模型中网格节点的总数。
一般参数要确定一个边界层，用户必须设定以下信息：•边界层附着的边或者面•确定边界层方向的面或者体积•第一列网格单元的高度•确定接下来每一列单元高度的扩大因子•确定边界层厚度的总列数用户还可以设定生成过渡边界层——也就是说，边界层的网格节点类型随着每个后续层而变化。
如果用户设定了这样一个边界层，用户必须同时设定以下信息：•边界层过渡类型•过度的列数3.1.2 边界层命令以下命令在Mesh/Boundary Layer子工具框中有效。
图标命令详细说明Create Boundary Layer建立附着于一条边或者一个面上的边界层Modify Boundary Layer更改一个现有边界层的定义Modify Boundary LayerLabel更改边界层标签Summarize BoundaryLayers在图形窗口中显示现有边界层Delete BoundaryLayers删除边界层生成边界层Create Boundary Layer命令允许用户在一条边或者一个面附近定义网格节点步长。
GAMBIT模型的网格划分
Wedge corner shape
设定附面层在或者点周围区域形成楔形（见上面的“设定角 形状”）。
Transition Pattern:
包含四个单选按钮来设定过渡类型。类型选项为 1:1，4:2，3:1 和 5:1。（见上面的“设定过渡类型”。）
Transition Rows
设定对于过渡类型 4:2，3:1 和 5:1 的过渡列数。（注意：用户 必须使用滚动条而不是相关的文本框来设定过渡列数。
6
GAMBIT MODELING GUIDE：3.模型网格化分
设定过渡特征 附面层过渡特征包括两部分： • 过渡类型 • 过渡列数
设定过渡类型 过渡类型确定附面层靠近最外部区域列上的网格节点布置。附面层过渡类型以一个比
例 A: B 来确定，其中 B 是给定列中网格间隔数目，A 是紧邻前面一个完整列重网格间隔数 目。GAMBIT 允许用户设定四种过渡类型中的任何一种——1:1，4:2，3:1 或者 5:1。
7
GAMBIT MODELING GUIDE：3.模型网格化分
设定附着实体和方向
图 3－7：过渡列数的影响
要确定附面层的位置，用户必须指定附面层附着的边或者面。如果该边或者面分别被
两个或者多个面或者体积共用，用户必须设定该面或者体积来确定附面层的方向。例如，长
方体的每条边都被两个矩形面共用。如果用户要在该体积的一条边上附着附面层，用户必须
• 附面层过渡类型 • 过度的列数
3.1.2 附面层命令
以下命令在 Mesh/Boundary Layer 子工具框中有效。
图标
命令
详细பைடு நூலகம்明
Create Boundary Layer
创建附着于一条边或者一个面上的附面层
GAMBIT扇形面网格划分方法
GAMBIT扇形面网格划分方法
1 Quad-Pave：各角点类型均为End，各边种子数均为20.
下图第一个图是第一次生成的，如果不想要这样的网格，可以Undo，然后再仍然用此策略生成，这次生成的可能就是第二个图的网格。
GAMBIT比较邪门，哈哈。
2 Quad-Pave：各角点类型均为End，两半径边种子数均为20，圆弧边种子数为30.
3 Quad-Pave：各角点类型均为End，两半径边种子数均为20，圆弧边种子数为10.
5 Quad/Tri-Map，各角点类型均为End，两半径边种子数均为20，圆弧边种子数为80.
5 Quad/Tri-Map，各角点类型均为End，两半径边种子数均为20，圆弧边种子数为20.
7 Quad/Tri-Wedge Primitive，各角点类型均为End，两半径边种子数均为20，圆弧边种子数为20.
8 采用“钱币原理”划分网格，首先将1/4圆面Split成下图形状。
这两个分块的面，其中的小正方形很容易使用Quad-Map策略划分网格，另外一部分可能稍微有点麻烦，方法为，首先确保这部分的五个角点的类型为4个End和1个Side；而后在边上布种子，四条小短边的种子数应相等，例子中为10，圆弧段的种子数为20；划分出
来的网格如图：
总结：我个人比较推荐使用Quad网格，可以采用Quad-Pave策略，最好采用最后一种的方法，划分出的网格质量比较好。
圆柱绕流中的圆柱附近网格划分方法
首先布种子，四条短边均为20个，然后修改角点类型，以得到4个End和1个Side；然后直接使用Quad-Map策略划分。
GAMBIT软件网格的划分
模型的网格划分当用户点击Operation工具框中的Mesh命令按钮时，GAMBIT将打开Mesh子工具框。
Mesh子工具框包含的命令按钮允许用户对于包括边界层、边、面、体积和组进行网格划分操作。
与每个Mesh子工具框命令设置相关的图标如下。
本章以下部分将详细说明与上面列举的每个命令按钮相关的命令。
3.1 边界层3.1.1 概述边界层确定在与边和/或者面紧邻的区域的网格节点的步长。
它们用于初步控制网格密度从而控制相交区域计算模型中有效信息的数量。
示例作为边界层应用的一个示例，考虑包括一个代表流体流过管内的圆柱的计算模型。
在正常环境下，很可能在紧靠管道壁面的区域内流体速度梯度很大，而靠近管路中心很小。
通过对壁面加入一个边界层，用户可以增大靠近壁面区域的网格密度并减小靠近圆柱中心的网格密度——从而获得表征两个区域的足够的信息而不过分的增大模型中网格节点的总数。
一般参数要确定一个边界层，用户必须设定以下信息：∙边界层附着的边或者面∙确定边界层方向的面或者体积∙第一列网格单元的高度∙确定接下来每一列单元高度的扩大因子∙确定边界层厚度的总列数用户还可以设定生成过渡边界层——也就是说，边界层的网格节点类型随着每个后续层而变化。
如果用户设定了这样一个边界层，用户必须同时设定以下信息：∙边界层过渡类型∙过度的列数3.1.2 边界层命令生成边界层Create Boundary Layer命令允许用户在一条边或者一个面附近定义网格节点步长。
要生成一个边界层，用户必须设定以下参数：∙定义∙过渡特性∙附着实体和方向设定边界层定义要定一边界层，用户必须设定两类特征：∙尺寸∙内部连续性∙角形状尺寸特征包括诸如边界层列数以及第一列高度等因数。
内部连续性特征确定边界层重叠在相邻边界层印记上的印记行为。
角形状特征确定网格在连接边界层与附着边的Corner 或者Reversal点周围区域的网格形状。
设定尺寸特征要设定边界层的尺寸特征，用户必须设定以下四个参数中的三个：∙第一列高度∙增长因子∙列数∙总高度上面列举的前三个参数定义如下（如图3－1）：∙第一列高度(a)设定边界层附着的边或者面与网格节点第一个完整列之间的距离。
gambit网格划分祥解
Gambit介绍网格的划分使用Gambit软件，首先要启动Gambit，在Dos下输入Gambit <filemane>，文件名如果已经存在，要加上参数-old。
一．Gambit的操作界面如图1所示，Gambit用户界面可分为7个部分，分别为：菜单栏、视图、命令面板、命令显示窗、命令解释窗、命令输入窗和视图控制面板。
文件栏文件栏位于操作界面的上方，其最常用的功能就是File命令下的New、Open、Save、Save as和Export等命令。
这些命令的使用和一般的软件一样。
Gambit可识别的文件后缀为.dbs，而要将Gambit中建立的网格模型调入Fluent使用，则需要将其输出为.msh文件(file/export)。
视图和视图控制面板Gambit中可显示四个视图，以便于建立三维模型。
同时我们也可以只显示一个视图。
视图的坐标轴由视图控制面板来决定。
图2显示的是视图控制面板。
图2 视图控制面板视图控制面板中的命令可分为两个部分，上面的一排四个图标表示的是四个视图，当激活视图图标时，视图控制面板中下方十个命令才会作用于该视图。
视图控制面板中常用的命令有：全图显示、选择显示视图、选择视图坐标、选择显示项目、渲染方式。
同时，我们还可以使用鼠标来控制视图中的模型显示。
其中按住左键拖曳鼠标可以旋转视图，按住中键拖动鼠标则可以在视图中移动物体，按住右键上下拖动鼠标可以缩放视图中的物体。
命令面板命令面板是Gambit的核心部分，通过命令面板上的命令图标，我们可以完成绝大部分网格划分的工作。
图3显示的就是Gambit的命令面板。
图3 Gambit的命令面板从命令面板中我们就可以看出，网格划分的工作可分为三个步骤：一是建立模型，二是划分网格，三是定义边界。
这三个部分分别对应着Operation区域中的前三个命令按钮Geometry(几何体)、mesh（网格）和Zones（区域）。
Operation中的第四个命令按钮Tools 则是用来定义视图中的坐标系统，一般取默认值。
GAMBIT网格划分
详细说明
Hex
指定网格仅仅包含六面体网格单元
Hex/Wedge
指定网格主要有六面体网格单元组成但是也包括在适当地位置的楔形网格
Tet/Hybird
指定网格主要由四面体网格构成但是在适当的位置可以包含六面体、锥形和楔形网格单元
GAMBIT提供了以下体网格划分Type选项
选项
详细说明
Map
生成一般六面体结构化网格单元
TGrid
√
Stairstep
√
Submap
将一个不可图示的面分成可图示区域并在每个区域生成结构化网格单元网格
Pave
生成非结构化网格单元网格
Tri Primitive
将一个二侧面分成二个四边形区域并在每个区Байду номын сангаас生成可图示的网格
Wedge Primitive
在楔形面的尖部生成二角形网格单元并从尖部向外生成放射状网格
GAMBIT提供了以下面网格划分Type选项
Submap
将一个不可图示化体积分割成可图示化区域并在每个区域生成六面体结构化网格单元
Tet Primitive
将一个四个侧面的体积分成四个六面体区域并在每个区域生成可图示化网格
Cooper
扫描整个体积的指定的源面的网格节点类型
Tet/Hybird
指定该网格主要包含四面体网格单元但是在合适的位置也可以包含六面体、锥体和楔形单元
Stairstep
生成普通六面体网格和一个与原是提及形状近似的平滑的体积
体网格划分Elements和Type选项之间的关系如下表。(其中：“√”表示允许组合)
Elements选项
Type选项
Hex
Hex/Wedge
gambit网格划分祥解
gambit网格划分祥解Gambit 介绍网格的划分使用 Gambit 软件，首先要启动 Gambit ，在Dos 下输入Gambit <>,文件名如果已经存在，要加上参数-old 。
一.Gambit 的操作界面如图1所示，Gambit 用户界面可分为7个部分，分别为：菜单栏、视图、命令面板、命令显示窗、命令解释窗、命令输入窗和视图控制面板。
文件栏文件栏位于操作界面的上方，其最常用的功能就是File 命令下的New 、Open 、Save 、Save as 和Export 等命令。
这些命令的使用和一般的软件一样。
Gambit 可识别的文件后缀为.dbs ,而要将Gambit 中建立的网格模型调入Flue nt 使用，则需要将其输出为.msh 文件（）。
视图和视图控制面板Gambit 中可显示四个视图，以便于建立三维模型。
同时我们也可以只显示一个视图。
视图的坐标轴由视图控制面板来决定。
图2显示的是视图控制面板。
GrH|)hics [(joratrolActive ￡ |出|田|田|剛|视图控制面板中的命令可分为两个部分，上面的一排四个图标表示的是四个视图，当激活视图图标时，视图控制面板中下方十个命令才会作用于该视图。
视图控制面板中常用的命令有：渲染方式。
同时，我们还可以使用鼠标来控制视图中的模型显示。
其中按住左键拖曳鼠标可以旋转视图，按住中键拖动鼠标则可以在视图中移动物体，按住右键上下拖动鼠标可以缩放视图中的物体。
命令面板命令面板是Gambit 的核心部分，通过命令面板上的命令图标，我们可以完成绝大部分网格划分的工作。
图3显示的就是Gambit 的命令面板。
选择显示视图、选择视图坐标、选择显示项目、图2视图控制面板全图显51 禅>e ration」團剖Geometry二」口ffil戸21r oluma务Id |诱|图3 Gambit的命令面板从命令面板中我们就可以看出，网格划分的工作可分为三个步骤：一是建立模型，二是划分网格，三是定义边界。
Gambit网格划分实例
GAMBIT圆/圆柱体的高质量网格划分(钱币划分)1）先在opteration--geometry-volumn中创建了一个高为100，半径15的圆柱体。
然后再圆柱的底面建立了一个边长为8的正方形，将正方形旋转45度，使正方形的一个顶点跟底面圆的点对齐，然后将圆周分割为4等分，将这4个顶点和正方形的四个顶点连成线，效果如图所示：2）然后用这四条线沿Z轴正向的矢量方向长出4个面，效果如图：3）用正方形去分割底面圆，注意选择connected选项，再用刚才形成的四个面去分割那个古钱形的底面，把它分成4部分，如果做到这一步，基本难的地方就过去了，效果如图所示：4)下面就是把对应边划分网格，注意正方形每条边对应的圆弧边划分的网格份数是一样的，效果如图：5)划分面网格，选择map结构的四边形网格，效果如图:6)最后划分体网格，按照cooper方式的六面体网格来划分，效果如图：如何用gambit生成机翼结构网格现在很多新手在用gambit划分网格的时候，习惯性的直接生成体网格，这样做确实简单，但是简单省力的同时就蕴藏着风险，当遇到复杂外形的时候，就长不了结构网格或者是生成的网格质量很差，为什么会这样？因为要划分一套高质量的网格，在gambit中直接划分体网格是不恰当滴。
那如何在gambit中划分结构网格呢？了解pointwise或者icem的同学都知道，这些牛b软件划分网格的思路都是分区，所以要在gambit中划分结构网格，其基本思路也是要分区，想偷懒直接划分体网格是行不通的哦。
下面开始讲课：1.导入实体2.将面移动至中心位置3.在yz平面生成一个圆4.将圆绕着x轴旋转90°5.将圆周split6.生成如图的两条线7.将圆面删除，删除的时候将lower geometry去掉，这样删除之后就还能剩下线8.选择如图中的四条边，生成面9.同上10.查看该点的位置，显示其x坐标为15411.选择刚刚生成的两个面，选择copy，并沿着x轴移动15412.同上，复制面到翼端面处，同时沿着z轴调整面，使机翼的控制面位于圆面的中心位置左右13.生成如图所示的线14.生成封闭的面，在gambit中有些面没有生成很难看出来，可以将面用阴影来显示查看是否有漏生成面。
