同轴电缆BNC接头做法
同轴电缆对接方法
同轴电缆对接方法是指将两根同轴电缆连接在一起的方法。
同轴电缆是一种常用的传输信号的电缆，由内导体、绝缘层、外导体和外护套组成。
以下是几种常见的同轴电缆对接方法：
1. BNC连接：BNC连接是一种常见的同轴电缆连接方式，适用于低频信号传输。
它使用BNC插头和BNC 插座进行连接，插头和插座之间通过旋转锁定。
2. N型连接：N型连接是一种高频信号传输的同轴电缆连接方式。
它使用N型插头和N型插座进行连接，插头和插座之间通过螺纹锁定。
3. SMA连接：SMA连接是一种微波频段的同轴电缆连接方式。
它使用SMA插头和SMA插座进行连接，插头和插座之间通过螺纹锁定。
4. TNC连接：TNC连接是一种高频信号传输的同轴电缆连接方式，类似于BNC连接。
它使用TNC插头和TNC插座进行连接，插头和插座之间通过螺纹锁定。
在进行同轴电缆对接时，需要注意以下几点：
-确保电缆的内导体和外导体之间没有短路或断路。
-确保插头和插座之间的连接牢固，避免信号干扰或断开。
-使用合适的连接器和工具进行连接，避免损坏电缆或连接器。
-根据需要选择合适的连接方式和连接器类型，以满足信号传输的要求。
同轴电缆BNC视频头制作
东莞市纺织服装学校
8
同轴电缆BNC视频头制作
BNC视频头的制作步骤
4.
固定：将裸露的芯线理好后穿入BNC头线夹中间 的孔里并固定好位置；
东莞市纺织服装学校
9
同轴电缆BNC视频头制作
BNC视频头的制作步骤
5.
焊接：用尖头的烙铁直接焊接，注意烙铁的温度 一定要高，焊接速度要快；
东莞市纺织服装学校
10
同轴电缆BNC视频头制作
BNC视频头的制作步骤
6.
套上套管：整理毛刺后拧上屏蔽套壳；Biblioteka 东莞市纺织服装学校11
同轴电缆BNC视频头制作
BNC视频头的检测
1.
2.
整体焊接不能出现虚焊或毛 刺，焊点要光滑。 检查焊点是否有碰到地线。
东莞市纺织服装学校
12
实战演练
制作一头同轴电缆的BNC头。
东莞市纺织服装学校
东莞市纺织服装学校
3
同轴电缆BNC视频头制作
同轴电缆的结构
同轴电缆由外向内分别为保护胶皮层、金属屏蔽网
线（接地屏蔽线）、乳白色透明绝缘层和铜芯线（ 信号线）。
东莞市纺织服装学校
4
同轴电缆BNC视频头制作
BNC头
BNC头是常见的电视设备接头。
BNC 头 主要分 两种 ，一 种 是传输编 解码 安装 时 附配
的推压式接头，另一种是市面常见的焊接式。
东莞市纺织服装学校
5
同轴电缆BNC视频头制作
BNC头
东莞市纺织服装学校
6
同轴电缆BNC视频头制作
BNC视频头的制作步骤
1.
2.
BNC接头压接做法
BNC接头压接做法具体方法如下：1.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。
剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。
2.连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。
可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。
注意:如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良。
3.装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;4.压线保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。
重复上述方法在同轴电缆另一端制作BNC接头即制作完成。
使用前最好用万用电表检查一下，断路和短路均会导致无法通信，还有可能损坏网卡或集线器。
注意:制作组装式BNC接头需使用小螺丝刀和电工钳，按前述方法剥线后，将芯线插入芯线固定孔，再用小螺丝刀固定芯线，外层金属屏蔽线拧在一起，用电工钳固定在屏蔽线固定套中，最后将尾部金属拧在BNC接头本体上。
制作焊接式BNC接头需使用电烙铁，按前述方法剥线后，只需用电烙铁将芯线和屏蔽线焊接BNC头上的焊接点上，套上硬槊料绝缘套和软槊料尾套即可。
监控系统中BNC视频头的焊接方法(有图)
BNC视频头的焊接方法（有图）BNC接头，是一种用于同轴电缆的连接器，全称是Bayonet Nut Connector（刺刀螺母连接器，这个名称形象地描述了这种接头外形），又称为British Naval Connector（英国海军连接器，可能是英国海军最早使用这种接头）或Bayonet Neill Conselman（Neill Conselman刺刀，这种接头是一个名叫Neill Conselman的人发明的）。
首先，我们要知道，BNC通常分为两种：一种是50欧姆的，还有一种是75欧姆的。
一般情况下：通信接收（小信号）往往用75欧姆的；通信发射（大功率）则用50欧姆的。
监控系统视频信号属前者，所以用的是75欧姆阻抗。
同样规格下（如都是-7或-5或-3的）芯线的绝缘层直径一样，但是中心的导体直径却不一样：50欧姆的直径要比75欧姆的粗！对于插座而言：50欧姆的中心导体的孔径要大于75欧姆的，也就是75欧姆的孔较小。
对于插头而言：50欧姆的中心导体的直径要大于75欧姆的，也就是75欧姆的芯较细。
所以如果插头与插座的阻抗不配套，除了插入损耗增大以外，还会引起接触不良（例如50欧姆的座却配75姆的插头），或者反之引起插入太紧（例如75欧姆的座去用50欧姆的插头）。
正因为大多数不是专业搞监控的，所以压根儿就不知道这个问题，甚至不少厂家和商家也不加以区分，乱用一气，会出现接触不良、容易损坏的情况。
BNC接头有压接式、组装式和焊接式，制作压接式BNC接头需要专用卡线钳和电工刀。
压接式BNC接头制作步骤如下:1.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。
剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。
BNC视频头焊接制作与检验

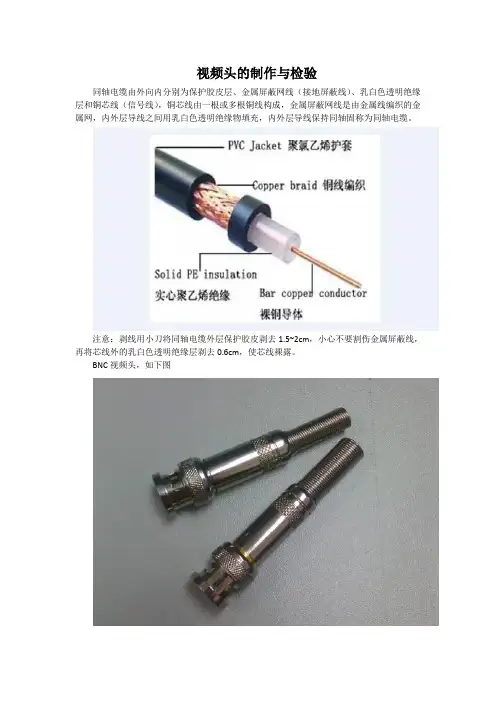

视频头的制作与检验
同轴电缆由外向内分别为保护胶皮层、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和铜芯线（信号线），铜芯线由一根或多根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。
注意：剥线用小刀将同轴电缆外层保护胶皮剥去1.5~2cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。
BNC视频头，如下图
制作步骤：
下面以SKY75-3同轴线视频头焊接详细说明1.拧开BNC视频头
2.把BNC视频头套筒先套进同轴线
3.剥开同轴线外面的保护层
4.理好屏蔽网，剪掉屏蔽膜
5.同轴线多余部分裁掉
6.同轴线芯插入对应BNC头孔位（正面）
7.接地屏蔽线插入对应BNC头孔位（反面），夹紧视频头
8.焊接同轴线芯
9.焊接屏蔽线
10.剪平屏蔽线检查有无短路等
11.套上套管，完成
检测:
1.整体焊接不能出现虚焊或毛刺，焊点要光滑
2. 检查焊点是否有碰到地线。
同轴电缆接头制作(最终版)
同轴电缆接头制作的重要性
总结词
同轴电缆接头制作的质量直接影响信号传输的质量和 稳定性，是保障通信系统正常运行的关键环节。
详细描述
同轴电缆接头制作是通信系统建设中的重要环节，其质 量直接关系到信号传输的质量和稳定性。一个优质的同 轴电缆接头能够实现低失真、低噪声的信号传输，提高 通信系统的性能和可靠性。因此，在同轴电缆接头的制 作过程中，应严格遵守制作工艺要求，选用优质的原材 料和附件，确保接头的电气性能和机械强度达到最佳状 态。同时，对于不同类型的同轴电缆接头，应采用不同 的制作工艺和材料，以确保其适用于特定的使用场景和 环境条件。
VS
详细描述
在制作同轴电缆接头时，应确保芯线完好 无损，连接器接触良好，同时应遵循制作 规范，避免引入干扰信号。如发现信号质 量差，应检查电缆和连接器状态，并重新 制作接头。
制作过程中损伤电缆
总结词
在制作同轴电缆接头过程中，如操作不当，可能会损伤电缆，影响信号传输。
详细描述
在剥离电缆外护套和内绝缘层时，应使用合适的工具，并控制力度，避免损伤芯线和绝缘层。如发现 电缆损伤，应及时修复或重新制作接头。
感谢您的观看
THANKS
详细描述
同轴电缆接头有多种类型，如BNC（Bayonet Neil-Concelman）、N（Bayonet Navy）、F（Flat）、TNC（Threaded Connector）等。每种类型的接头都有其特定 的使用场景和优缺点，选择合适的接头类型对于保证信号传输质量至关重要。在选择同 轴电缆接头时，需要考虑接口的规格、频率范围、机械性能和环境因素等多个方面。
高性能的射频同轴电缆接头制作需要使用高品质的连接器 和适配器。制作时需要将同轴电缆的外导体和内导体分别 与连接器的对应端子相连接，然后用螺丝固定。这种接头 具有良好的电气性能和稳定性，适用于高频率信号的传输 。
同轴电缆BNC视频头制作资料
东莞市纺织服装学校
3
同轴电缆BNC视频头制作
同轴电缆的结构
同轴电缆由外向内分别为保护胶皮层、金属屏蔽网 线（接地屏蔽线）、乳白色透明绝缘层和铜芯线（ 信号线）。
东莞市纺织服装学校
4
同轴电缆BNC视频头制作
BNC头
BNC头是常见的电视设备接头。 BNC头主要分两种，一种是传输编解码安装时附配
东莞市纺织服装学校
8
同轴电缆BNC视频头制作
BNC视频头的制作步骤
4. 固定：将裸露的芯线理好后穿入BNC头线夹中间 的孔里并固定好位置；
东莞市纺织服装学校
9
同轴电缆BNC视频头制作
BNC视频头的制作步骤
5. 焊接：用尖头的烙铁直接焊接，注意烙铁的温度 一定要高，焊接速度要快；
东莞市纺织服装学校
同轴电缆BNC视频头制作
东莞市纺织服装学校
1
同轴电缆BNC视频头制作
同轴电缆
同轴电缆从用途上分可分为基带同轴电缆和宽带同 轴电缆。
基带电缆的阻抗为50Ω，它又可以分细同轴电缆和 粗同轴电缆，仅仅用于数字传输，数据率可达10M bps，传输带宽为1～20MHz，所以也称为网络同 轴电缆。
宽带电缆的阻抗为75Ω，常用于CATV网，故称为 CATV电缆或视频同轴电缆，传输带宽可达1GHz ，目前常用CATV电缆的传输带宽为750MHz。
的推压式接头，另一种是市面常见的焊接式。
东莞市纺织服装学校
5
BNC头
同轴电缆BNC视频头制作
东莞市纺织服装学校
6
同轴电缆BNC视频头制作
BNC视频头的制作步骤
1. 拧开BNC视频头。 2. 把BNC视频头套筒先套进同轴线
东莞市纺织服装学校
监控系统中BNC头制作
监控系统中BNC头的制作一、监控系统中视频同轴线缆的熟悉SYV 75-5-2 表述：S :射频¥:聚乙烯绝缘V :聚氯乙烯护套75： 75欧姆5：线径为5mm2 :代表芯线为多芯二. 第一步：（如下图）用壁纸刀剥开线缆外护套；I各屏蔽网在线缆一侧理顺，可割断另一侧部份屏蔽网，但注意不能割伤绝缘层，注意不能有毛刺。
绝缘层高出外护套约3mmo三、第二步：（如下图）用尖头电烙铁给整理过的屏蔽网线和芯线上锡。
注意屏蔽网上锡时不能太厚，如太厚可能造成BNC头的丝帽拧不±o可适当减少屏蔽网的根数和将屏蔽网焊扁。
四. 第三步：（如下图）将上过锡的屏蔽网和芯线用斜口钳剪断，屏蔽网和芯线别离留长约7mm 和3mmo五、第四步：（如下图）用电烙铁给BNC头上锡，必然要足够的锡以保证焊接强度。
六、第五步：（如下图）将上过锡的线缆与上过锡的BXC头直接焊接。
整理毛刺。
BXC接口是视频设备间常见的接口形式，咱们将SYV同轴电缆两头焊接BNC头做成视频线用于与视频设备的连接。
制作方式：1、把BNC接头前套管和后套管拧开，将BNC接头的后套管套在同轴电缆上，把电缆头剪平。
2、剥线：剥线时用工具将同轴电缆外层保护胶皮剥去，小心不要割伤金属屏蔽线，再将芯线外的透明绝缘层剥去，使芯线袒露。
3、插线：将同轴电缆的芯线插入BNC头芯线插针后端的小孔中, 同时将金属屏蔽线拧成一股插入BNC接头的金属片尾孔中，并将BNC 接头的套管和电缆加以固定。
4、焊接芯线：利用电烙铁将芯线与芯线插针孔焊接牢固，将金属线与BNC头的金属片焊接牢固。
5、焊接完成后，将多余的线剪平，把BNC接头的后套管旋转连接BNC前套管。
照以上步骤做好另一端线头。
6、测线：可用万用表测量BNC接头芯针与金属边，若是短路请排除BNC接头和同轴电缆的问题重做。
线材制作及BNC接头大体上来讲，目前市而己有销售制作好BNC接头的缆线；但考虑为使大家熟悉这项技术，故于此作详细介绍。
弱电线路的接头做法
弱电线路的接头做法音频线/视频线/网线/音响线目录一、视频信号线 (3)1.1 BNC 同轴电缆连接器 (3)1.2 VGA 连接器 (3)1.3 VGA转RGBHV连接方法 (5)二、音频信号线 (5)2.1 XLR卡侬接头（Cannon）（平衡） (5)2.2 TRS大三芯插头（平衡） (6)2.3 3.5mm音频插头（平衡） (7)2.4 TS大二芯插头（非平衡） (7)2.5 RCA莲花插头 (8)2.6 XLR卡侬头转TS大二芯（非平衡） (9)2.8 XLR卡侬头转RCA单莲花（非平衡） (9)2.9 XLR卡侬头转RCA双莲花（插入方式） (9)2.10 TRS大三芯转TS大二芯（平衡转非平衡） (10)2.11 TRS大三芯转RCA单莲花（平衡转非平衡） (10)2.12 TRS大三芯转RCA双莲花（插入方式） (10)2.13 TS大二芯转RCA单莲花（非平衡） (11)2.14 NL4专业音响连接器 (11)2.15 DCN六芯头子做法 (11)2.16 CCS 800系统会议专用线缆 (12)三、常用调试线 (13)3.1 会议 (13)3.2 广播 (13)一、视频信号线1.1 BNC 同轴电缆连接器BNC插头又叫Q9头，是一种标准的同轴电缆连接器，BNC接头可以隔绝视频输入信号，一般用于视频监控工程和网络工程中。
用于实现从设备到电缆或从电缆到设备之间的抗干扰连接。
BNC接头视频信号线的制作方法：第一步：准备电烙铁、电缆、BNC头、尖嘴钳等，将电烙铁插上电预热；第二步：将视频电缆拨开1cm左右，露出0.5cm左右的铜芯，如果电缆的屏蔽层比较好线网比较多的情况下，可以将屏蔽层适当剪掉些，然后把屏蔽层拧到一起，铜芯和屏蔽层上少量锡。
第三步：将BNC的外壳尾部穿到电缆上，将电缆铜芯导体插到BNC头中间的小孔里也就是BNC的正极，屏蔽层附在BNC头负极用钳子掐紧，固定住，然后开始焊接。
制作同轴电缆接头的方法
制作同轴电缆接头的方法同轴电缆接头是将两根同轴电缆的中心导体和外部导体相互连接的一种电连接方法。
制作同轴电缆接头的方法有多种，下面将详细讲解其中的几种常用方法。
1.裸线接头方法：首先，将待连接的同轴电缆两根外护层分别剥去一段，露出内导体和外护层。
接着，将两根内导体的绝缘层剥除一段，露出中心导体。
用电焊上的火花将两个中心导体焊接在一起，保证焊点的牢固性和稳定性。
随后，将两根外护层之间的金属网层合并在一起，用电焊焊接固定金属网层。
最后，用绝缘胶带或热缩套管对接头部分进行绝缘保护。
2.BNC接头方法：BNC接头是一种通用的同轴电缆接头，其制作方法如下：首先，将BNC接头的外壳拧下，露出接头的内部结构。
然后，将待连接的同轴电缆两根外护层分别剥去一段，露出内导体和外护层。
接着，将内导体插入BNC接头的中心孔中，并用螺丝拧紧固定。
将外护层插入接头的边缘插槽中，并用螺丝拧紧固定。
最后，将BNC接头的外壳再次拧上，完成接头的制作。
3.N型接头方法：N型接头是用于较高频率的同轴电缆连接，其制作方法如下：首先，将N型接头的外壳拧下，露出接头的内部结构。
然后，将待连接的同轴电缆两根外护层分别剥去一段，露出内导体和外护层。
接着，将内导体插入N型接头的中心孔中，并用螺丝拧紧固定。
将外护层插入接头的边缘插槽中，并用螺丝拧紧固定。
最后，将N型接头的外壳再次拧上，完成接头的制作。
4.F型接头方法：F型接头是用于电视天线等设备的同轴电缆连接，其制作方法如下：首先，将F型接头的外壳拧下，露出接头的内部结构。
然后，将待连接的同轴电缆两根外护层分别剥去一段，露出内导体和外护层。
接着，将内导体插入F型接头的中心孔中，并用螺丝拧紧固定。
将外护层插入接头的边缘插槽中，并用螺丝拧紧固定。
最后，将F型接头的外壳再次拧上，完成接头的制作。
总结：制作同轴电缆接头的方法有很多种，其中常见的有裸线接头、BNC接头、N型接头和F型接头等方法。
根据不同的需求和设备，选择适合的制作方法并严格按照步骤进行操作，以确保接头的牢固性和可靠性。
线材制作及BNC接头
线材制作及BNC接头基本上来说，目前市面已有贩卖制作好BNC接头的RG58缆线；但考虑为使大家熟悉这项技术，故于此作详细介绍。
自行制作成本亦可降低，且对于长度较能随实际需求进行调整。
工具与材料略述：压线工具－用来固定同轴电缆连接外部的金属套统，需注意压线时寻找压线器上适合的规格以避免松脱。
另压线器上有一小孔其用途为固定BNC连接头中的探针。
剥线器－缆线外皮的剥去工具，虽可整齐剥去外皮，但请留意；勿将第三层编织状的金属屏蔽层包覆剥起割断（可用其它工具代之例斜口钳、刀片）。
三用电表－于制作完成的测量工具，测量时需将指标刻度旋转到欧姆计数，作测量。
制作BNC接头所需器材压线工具万用表BNC接头剥线器三种测量方式：1、测量缆线两端铜心、BNC金属外壳，确定通路状态。
2、缆线一端加上终端电阻后，阻抗值应该是50欧姆左右。
3、缆线两端加上终端电阻后，阻抗值应该是25欧姆左右。
若以上三种测量通过，则为正常状态。
斜口钳－辅助工具。
BNG接头－有三个组件：1、探针：用来连接RG58缆线中心的铜线。
2、BNC接头：与其它相同规格接头连接。
3、金属套统：固定RG58缆线与BNC接头。
工欲善其事，必先利其器。
在准备工具完成及了解其用途后，即将开始制造的过程，接下来步入主题，介绍制作细节。
1、去除外皮－将RG58缆线放入剥线器的夹口，请注意缆线需略突出剥线器夹口，剥线后的长度才较合适。
（也可使用其它工具代之），勿将编织状的金属包覆层剥起。
使用剥线器去除外皮使用斜口钳去除内层的塑料皮2、去除绝缘层－使用斜口钳剪下探针可插入中心铜线的长度即可，不要剪下太长避免铜线与金属包覆层的短路。
3、套上探针－将中心铜线束紧，套上探针，使用压线器上最小孔，让探针紧密固定在铜线。
套上探针使用压线器将探针压紧4、接上BNC接头－先套入金属套筒，并插入BNC接头，再将套筒往前推。
请注意，RG58线缆外层编织状的金属网必须在BNC接头外，并在套筒之内。
BNC头焊接法
BNC头焊接法BNC头的焊接步骤：一、材料及工具的准备1、焊锡膏1盒2、焊锡若干3、电烙铁（40—60W）1把3、斜口钳1把4、尖嘴钳1把5、介刀即刀片1把二、BNC头的压接其步骤：1、选取视频线缆，用斜口钳在焊接段剪断，并穿好BNC头的尾帽；2、剥线，用介刀在离线端3—5CM处轻轻划断护套层，注意：剥线要领是介刀用力要轻但护套层划断，同时不能伤到屏蔽铜丝；3、理顺屏蔽，要领就是要拧紧屏蔽层的铜丝，不允许出现毛刺；4、剥绝缘层，用介刀在留有1.0—1.5CM处划断绝缘层；5、剪断铜芯，用斜口钳在留有1.5—2.0CM处剪断铜芯；6、套上BNC头，穿屏蔽层铜丝，先不要拉紧待铜芯穿进时再拉紧屏蔽层铜丝，并齐平BNC头用斜口钳剪断穿过的多余铜丝；7、压接BNC头，用尖嘴钳轻轻压紧BNC头；三、BNC头的焊接1、预热电烙铁，在进行BNC头压接前就要预热电烙铁了，注意：预热好的电烙铁一定要安置在安全处，防止事故发生；2、焊接铜芯，将视频线缆的铜芯插进BNC的铜芯孔里，待电烙铁的温度能熔化焊锡时将其放到焊接处来预热BNC 头的焊接部位（一般不过3秒钟），马上点上适量焊锡，让其与BNC头及铜芯熔透并保持平滑有光泽，立即移开电烙铁同时用嘴轻轻吹气降温冷却，防止过度受热熔化绝缘层。
要点：焊接时一要看准，二要速度快（焊锡丝熔化）,三要平滑；3、焊接屏蔽层，待电烙铁的温度能熔化焊锡时将其放到焊接处来预热BNC头的焊接部位（一般不过3秒钟），马上点上焊锡，让其与BNC头及屏蔽层的铜丝熔透并保持平滑有光泽，立即移开电烙铁同时用嘴轻轻吹气降温冷却，防止过度受热熔化绝缘层。
要点：同上一步；3、套上BNC头的尾帽。
bnc接头接法介绍
可能是bnc接头接错了。如何才能正确的连接bnc接头呢？ 下面我就来详解bnc接头接法。这种接头不是直插型接头， 它的一端连接在监控器上面一端连接在视频线上。焊接 型的bnc接头在视频传输质
是周围电器产生的静电被传输到了bnc接口处，这只是偶 然的现象。 不锈钢角钢简介 不锈钢角钢的价格和特性 eva材料价格以及简析
版权所有 禁止转载 谢谢！
论文检测 ty92htvv
量上要比免焊接的bnc接头要高。但是，在连接接头的时 候需要较高的焊接技术，一般小型的监控线连接用免焊 接的更为实用，也便于操作。在接bnc接头之前我们除了 要准备同轴电缆和bnc接头之外，
还需要准备：剥线器，尖嘴钳、刀片。接下来我们分步 介绍bnc接头的接法。第一步处理视频线。先用剥线钳将 电缆剥开一段，长度在1.5厘米就可以了。拨开的视频线 分线上面有塑胶包裹，我们一会儿要
清就可能是这部分屏蔽层没有处理好的原因造成的。第 四步加上橡胶皮套。这一步比较简单只需要将bnc接头配 套的塑料壳卡在接好的线缆上面就可以了。只要细心的 将接头部分全部罩在塑料壳里面就完成了
这一步。bnc接头经过以上步骤就安装完成了。有的朋友 反映说自己的bnc接头带电，不小心接触的时候就会被电 打到，是不是bnc接头的接法不正确导致的？其实bnc接 头带电并不是接法的问题，而
用到的是里面的铜线，所以需要将胶皮剥掉，这里可以 用刀片辅助完成。将外面的白色硬胶皮消掉之后，就会 露出铜线了。铜线周围的细线一样的包裹层是什么呢?这 是视频线缆的信号屏蔽层，这层屏蔽层的作
bnc三通接头 原理
bnc三通接头原理
--文档内容仅供参考
任务要求：描述"BNC三通接头"的工作原理。
工作原理描述：
"BNC三通接头"是一种电子连接器，通常用于连接同轴电缆。
它的名称中的"BNC"代表"Bayonet Neill-Concelman"，这是两位发明人的名字。
这种接头常见于视频设备、电子测量仪器以及通信系统中。
该接头的工作原理相对简单，下面是它的工作原理的解释：
结构： BNC三通接头通常由两个外部插头和一个内部插头组成，它们通过螺纹结构和锁定机制连接在一起。
外部插头通常用于连接电缆，而内部插头用于连接到设备或其他电缆。
同轴电缆连接： BNC三通接头主要用于同轴电缆的连接。
同轴电缆由中心导体、绝缘层、屏蔽层和外部护套组成。
外部插头的中心引脚与同轴电缆的中心导体相连接，而外部插头的外部环绕部分与同轴电缆的屏蔽层相连接。
内部插头的设计类似，它连接到另一根电缆或设备。
信号传输和屏蔽：当两个设备需要连接时，BNC三通接头使信号能够在它们之间传输。
中心导体传输信号，而屏蔽层则起到屏蔽干扰信号的作用，确保信号传输的稳定性和质量。
快速锁定机制： BNC接头通常具有快速锁定机制，这使得插拔变得更加方便。
用户只需将接头插入，并顺时针旋转以锁定接头。
解锁时，逆时针旋转即可。
应用领域： BNC三通接头广泛应用于视频监控系统、电子测量仪器、网络设备以及其他需要稳定信号传输的领域。
由于它的可靠性和易用性，它在各种工业和消费电子设备中都有所应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
同轴电缆BNC接头做法（图）
BNC接头是一种用于E1同轴电缆的连接接头。
目前同轴线缆被广泛应用于通信系统中，如PCM设备中的E1接口就是用两根BNC接头的同轴电缆来连接的，在高档的监视器、音响设备中也经常用来传送音频、视频信号。
下面广州银讯将简述一下BNC接头做法：
1、剥线
同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。
剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。
（如下图）
将上过锡的屏蔽网和芯线用斜口钳剪断，屏蔽网和芯线分别留长约7mm和3mm。
2、连接芯线
购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线；剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。
可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。
注意：如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良，三是掌握好电烙铁的温度，当在铬铁上加松香冒出柔顺的白烟，而又“吱吱”作响时为焊接最佳状态。
四是控制焊接时间，不要太长，这样会损坏接头和芯线。
五是焊接时间不宜过久，但要完全熔著，以免造成虚焊。
六是先移去焊锡，
后移去烙铁。
七是烙点表面要光滑、有光泽。
八是焊点完全冷却前，要保持同轴线与针芯稳定，不可晃动。
（如下图）
用电烙铁给BNC头上锡，一定要足够的锡以保证焊接强度。
3、装配BNC接头
连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体。
将上过锡的线缆与上过锡的BNC头直接焊接。
整理毛刺。
4、压线
保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。
重复上述方法在同轴电缆另一端制作BNC接头即制作完成。
使用前最好用万用电表检查一下，断路和短路均会导致无法通信，还有可能损坏网卡或集线器。
注意：制作组装式BNC接头需使用小螺丝刀和电工钳，按前述方法剥线后，将芯线插入芯线固定孔，再用小螺丝刀固定芯线，外层金属屏蔽线拧在一起，用电工钳固定在屏蔽线固定套中，最后将尾部金属拧在BNC接头本体上。
制作焊接式BNC接头需使用电烙铁，按前述方法剥线后，只需用电烙铁将芯线和屏蔽线焊接BNC头上的焊接点上，套上硬槊料绝缘套和软槊料尾套即可。
目前，BNC接头被广泛的使用着，相信不少用户看完以上内容后都能够开始手动制作BNC接头了。
其实制作BNC接头并不难，但需要注意的是一些制作上面细节的问题，避免以后设备使用后出现问题，引起不必要的损失了。
