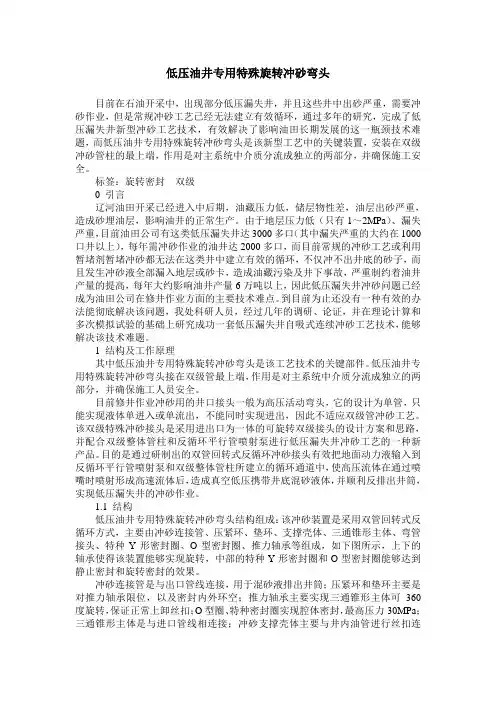

低压油井专用特殊旋转冲砂弯头
目前在石油开采中，出现部分低压漏失井，并且这些井中出砂严重，需要冲砂作业，但是常规冲砂工艺已经无法建立有效循环，通过多年的研究，完成了低压漏失井新型冲砂工艺技术，有效解决了影响油田长期发展的这一瓶颈技术难题，而低压油井专用特殊旋转冲砂弯头是该新型工艺中的关键装置，安装在双级冲砂管柱的最上端，作用是对主系统中介质分流成独立的两部分，并确保施工安全。
标签：旋转密封双级
0 引言
辽河油田开采已经进入中后期，油藏压力低，储层物性差，油层出砂严重，造成砂埋油层，影响油井的正常生产。
由于地层压力低（只有1～2MPa）、漏失严重，目前油田公司有这类低压漏失井达3000多口（其中漏失严重的大约在1000口井以上），每年需冲砂作业的油井达2000多口，而目前常规的冲砂工艺或利用暂堵剂暂堵冲砂都无法在这类井中建立有效的循环，不仅冲不出井底的砂子，而且发生冲砂液全部漏入地层或砂卡，造成油藏污染及井下事故，严重制约着油井产量的提高，每年大约影响油井产量6万吨以上，因此低压漏失井冲砂问题已经成为油田公司在修井作业方面的主要技术难点。
到目前为止还没有一种有效的办法能彻底解决该问题，我处科研人员，经过几年的调研、论证，并在理论计算和多次模拟试验的基础上研究成功一套低压漏失井自吸式连续冲砂工艺技术，能够解决该技术难题。
1 结构及工作原理
其中低压油井专用特殊旋转冲砂弯头是该工艺技术的关键部件。
低压油井专用特殊旋转冲砂弯头接在双级管最上端，作用是对主系统中介质分流成独立的两部分，并确保施工人员安全。
目前修井作业冲砂用的井口接头一般为高压活动弯头，它的设计为单管，只能实现液体单进入或单流出，不能同时实现进出，因此不适应双级管冲砂工艺。
该双级特殊冲砂接头是采用进出口为一体的可旋转双级接头的设计方案和思路，并配合双级整体管柱和反循环平行管喷射泵进行低压漏失井冲砂工艺的一种新产品。
目的是通过研制出的双管回转式反循环冲砂接头有效把地面动力液输入到反循环平行管喷射泵和双级整体管柱所建立的循环通道中，使高压流体在通过喷嘴时喷射形成高速流体后，造成真空低压携带井底混砂液体，并顺利反排出井筒，实现低压漏失井的冲砂作业。
1.1 结构
低压油井专用特殊旋转冲砂弯头结构组成：该冲砂装置是采用双管回转式反循环方式，主要由冲砂连接管、压紧环、垫环、支撑壳体、三通锥形主体、弯管接头、特种Y形密封圈、O型密封圈、推力轴承等组成，如下图所示，上下的轴承使得该装置能够实现旋转，中部的特种Y形密封圈和O型密封圈能够达到静止密封和旋转密封的效果。
冲砂连接管是与出口管线连接，用于混砂液排出井筒；压紧环和垫环主要是对推力轴承限位，以及密封内外环空；推力轴承主要实现三通锥形主体可360度旋转，保证正常上卸丝扣；O型圈、特种密封圈实现腔体密封，最高压力30MPa；三通锥形主体是与进口管线相连接；冲砂支撑壳体主要与井内油管进行丝扣连
接，保证该双管回转式反循环冲砂接头与井内管柱内外连接密封，建立循环通道。
1.2 原理
该冲砂装置在弯管接头处连水龙带，冲砂连接管和支撑壳体下接双管：中心管直接插到冲砂连接管内，外管通过丝扣连接。
接双管后，双管探到砂面处，泵车打压通过水龙带将液体从弯管接头处进入，上下特种丫型密封圈和O型密封圈保证了上下空间的密封，使得液体通过支撑壳体的筛孔进入到支撑壳体与冲砂连接管之间的环形空间，由于环形空间上面的堵死，液体只能向下移，冲击沉砂，促使混砂液从中心管内向上返出地面。
2 性能特点及技术参数
低压油井专用特殊旋转冲砂弯头最主要优点是可以接双级油管，能实现旋转密封，进行反循环冲砂或洗井。
本装置体积少，重量轻，可重复使用。
技术参数：
最大直径：170mm
最大高度：407mm
最高承受压力：50MPa
旋转角度：360°
最大流量：60m3/h
3 室内实验和技术改进
我们通过室内静止状态下进行多次试压，最高压力达到70MPa，没有发现漏失部位，而且旋转灵活。
在现场试验中，发现进口三通锥形主体设计的角度不符合现场要求，使水龙带在高压情况下无法垂直向下，给井口操作带来危险，因此把它重新设计为弯角，使进口在工作状态下始终保持竖立向下，使该装置达到操作灵活，安全可靠。
4 主要技术创新点
①采用该装置能把地面动力系统与井口有效连接，形成进出口为一体的动力循环系统。
②该装置可以把进出口分开，形成两个独立通道，便于作业。
③该装置有旋转功能，能保证正常油管上卸丝扣。
④施工简单，操作方便，使用安全可靠。
⑤该新工具为油井恢复正常生产提供了有力的技术支撑。
5现场应用情况及推广前景
2008年1月至2011年12月，共计完成高3-51-84等150口井的现场应用，节省修井作业工期300天，节约暂堵剂1000吨，增油6600吨，创造出良好的经济效益和社会效益，在石油行业中具有很好的推广应用前景。
6 结论
①通过多次现场应用，证明该套工艺技术完全满足低压漏失井冲砂现场要求，冲砂效果明显。
②该套装置填补了中石油在漏失井修井方面的技术空白，为这类井的修井技术发展很好提供了技术支持。
③该套工艺技术获得了1项发明专利，技术水平国内领先，属国内首创。
④该技术以现有的设备为基础，地面压力控制在安全操作范围内，施工工艺简单，操作方便，具有很好的推广应用潜力。
参考文献：
[1]吴奇.采油技术手册[K].北京：石油化学工业出版社，1977，268-272.
[2]周兴全.钻采工具手册[K].北京：科学出版社，2002，424-429页.
作者简介：高晶：（1976-），女，辽宁大连人，工程师，现从事资产管理工作。
