ZXJ10(V10)交换机 专网数据生成与维护

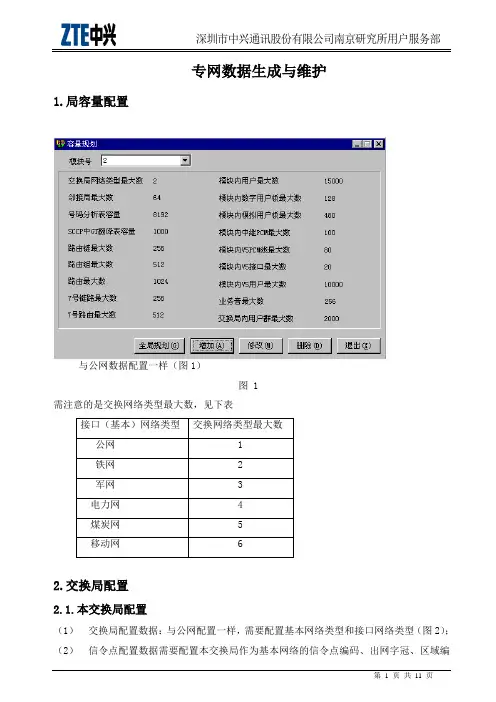

专网数据生成与维护1.局容量配置与公网数据配置一样（图1）图 1需注意的是交换网络类型最大数，见下表2.交换局配置2.1.本交换局配置（1）交换局配置数据：与公网配置一样，需要配置基本网络类型和接口网络类型（图2）；（2）信令点配置数据需要配置本交换局作为基本网络的信令点编码、出网字冠、区域编注意：本交换局作为接口网络存在多信令点配置问题，需分别对基本网络和接口网络配置信令点编码；一般来说，国内采用24位信令点编码，但如果采用14位信令点编码的话，需注意位数是3—8—3；2.2.邻近交换局配置与公网配置一样；3.物理配置与公网配置一样；图 2图 34.号码管理4.1.分别对基本网络和接口网络配置局号索引[NOC]、局码[PQR]、号码长度（图4、5）图 4图 54.2.分别对基本网络和接口网络分配百号组，放号（图6、7）图 6图 7户属性关系R_SUB和模拟用户电路关系R_SLC中只描述基本网络的用户号码；5.号码分析有两种情况：5.1.专网上公网不听二次拨号音，没有二次分析（拨“10”上公网）（1）在本地网分析器入口中创建本局局码（对应公网的本局局码）、创建出局局码（如“102******”、“10025*******”）（图8）；图 8图8中创建了公网长途局码10025、公网本地局码102、公网本局局码456；（2）在专网分析器入口中创建本局局码、创建出局局码（图9）；图 9图9中创建了铁网长途局码021、051，铁网本地局码42，铁网本局局码87；5.2.专网上公网听二次拨号音，进行二次分析（拨“10”上公网）（1）在专网分析器入口中创建本局局码、创建二次分析局码、创建出局局码（图10）；（2）创建新的号码分析选择子，包含本地网分析器、国内长途分析器、国际长途分析器（图11）；（3）在本地网分析器入口中创建本局局码（对应公网的本局局码）、创建出局局码（图12）；（4）在国内长途分析器入口中创建国内长途局码；（5）在国际长途分析器入口中创建国际长途局码；图 10图 11图 126.中继管理创建中继组、添加中继电路、创建路由、创建路由组、创建路由链；注意：针对号码分析中的第一种情况，上公网的路由中要删除位；7.用户属性需分别赋予用户基本网络属性和接口网络属性（图13、14）图 13图 14深圳市中兴通讯股份有限公司南京研究所用户服务部第11 页共11页。
ZXJ10程控交换机验收测试指导书
二.3
二.3.1
测试条件：二只均注册在本交换机中的物理连接完好的电话机(用户A和用户B)；一只注册在其它交换集中的物理连接完好的电话机（用户C）；一只数字话机（可注册在任何交换机中，有条件时提供，为用户D）；一只本地手机（用户E）；一台带有调制解调器的计算机（有条件时提供）；一台传真机。
预期结果：能完成正常的呼叫接续通话过程，且通话良好。
3-1-7-A与用户交换机分机用户相互间电话呼叫
测试步骤：（1）用户A呼叫某用户交换机的分机用户，与之通话，然后挂机；
（2）某用户交换机的分机用户呼叫用户A，双方通话，然后挂机。
预期结果：能完成正常的呼叫接续通话过程，且通话良好。
3-1-8-A传真业务
3-2-1-A缩位拨号
测试步骤：1)摘机
2)听拨号音
3)拨号，*51 * MN * TN #
(其中MN为2位代码作缩位号码，国内长途TN为需经的号码：本地号码，0+字冠+本地号码，00+国际长途字冠+国内长途字冠+本地号码。)
4)听证实音或语音通知
5)若需多次登记(小于16次),操作1—4
6)挂机
预期结果：1)摘机
受限呼叫类的TN直接拨号听忙音，不受限制的呼叫类TN可正常呼叫，该话机可正常呼入。
撤消登记：1)摘机
2)听拨号音
3)拨号“# 54 *KSSSS #”或“KSSSS”
4)听证实音
5)挂机
3-2-4-A免打扰服务
测试步骤：1)摘机
2)听拨号音
3)拨号，*56 #或156
4)听证实音或语音通知
ZXJ10(V10)交换机操作维护手册 第三章
第一章112申告测试系统1.1系统简介１１２故障受理测量系统，是依据有关电信标准以及电信局实际需求而设计的。
因此，该系统满足日常１１２故障受理、测量、例行测量（后简称例测）、派修和消障工作流程的需要，具有较高的测量精度和准确度以及简明扼要的故障判断。
此外，具备１１２集中受理测量的网管接口，并能够把其它交换机的１１２系统的用户信息平滑升级到本系统中。
本系统内部结构如下：图3.1-1 系统内部结构交换机112前台MP及SP测量进程，完成对被测用户及测量板的控制，完成具体测量任务，并把测量结果返回给交换机后台的例测进程或受理测量台。
交换机112后台例测进程，完成例行测量控制和测量结果的分析、统计与保存，无人机界面，受控于112管理员，只能在某一个服务器端上唯一运行。
交换机112后台112数据库主要功能是保存和管理所有112数据表，为其它112进程和界面提供访问接口。
交换机112后台112管理员主要功能是管理和控制例测进程及用户卡编辑、同步、备份与恢复等，派修与消障，112数据库维护、浏览与查找，系统设置，启动受理测量台，只能在某一个客户终端上唯一运行。
交换机112后台受理测量台主要功能是受理用户申告，对用户测量分析，112话务台呼出，监听，调阅112有关数据，保存测量结果，解/闭锁排队机，辅助测量功能，启动112管理员等，可在多个客户终端上运行，且每个客户端只能运行一个112受理测量台。
本系统的使用说明可分两部分，一是112受理测量台使用说明部分，二是112系统管理员使用说明部分。
1.2112系统安装与升级在更新软件版本以及更换交换机之前，应注意把旧的112用户卡信息（数据文件）及时地保存起来，这样可以避免在安装过程中用户卡信息被破坏，导致无法补救。
在更新ZXJ10〔V10.0〕交换机112子系统版本时，可用112系统管理员软件把112用户卡备份成一个文本文件。
在安装结束后，再用112系统管理员把该112用户卡文本文件恢复成112数据库中的用户卡。
ZXD1000综合交换机技术手册V10
2.4.1 2B+D 按键调度台...........................................................................................................9 2.4.2 模拟话音电脑调度台.....................................................................................................9 2.4.3 IP 按键调度台（开发中…）.......................................................................................9 2.4.4 IP 电脑调度台（开发中…）........................................................................................10
ZXJ10(V10)交换机操作维护手册-第六章
第六章业务观察与话务统计6.1话务跟踪6.1.1呼叫观察呼叫观察维护工具是向ZXJ10交换机的操作维护人员提供的进行呼叫维护、呼损跟踪观察、呼叫数据区查看及辅助结构查看、PP的内存数据区查看等的一种比较方便的工具。
1.简介呼叫观察工具具体可实现的功能如下所述：1) 动态跟踪观察前台呼损数据记录；2) 实时查找满足某条件的正在呼叫的数据记录；3) 实时查看呼叫辅助结构数据；4) 实时查看和修改PP的内存数据区；呼叫观察工具由两部分组成，如图6.1.1-1所示。
图6.1.1-1 呼叫观察工具组成前台呼叫观察进程主要用于查找满足观察条件的呼叫数据区并及时上报到后台界面供分拣显示。
它包括两个进程：公共信令呼叫观察进程（简称共呼观察进程）、本局随路信令呼叫观察进程（简称随呼观察进程）。
这两个进程动态观察的对象有下面几种：V5本局呼叫数据区；随路呼叫数据区；共路TUP数据区；共路ISUP数据区；辅助数据结构。
2.界面操作在“业务管理”菜单条上打开“呼叫业务观察与检索”菜单项，“呼叫数据区观察与检索”系统被激活，界面如图6.1.1-2所示。
“呼叫数据观察与检索”后台界面共分五个页面，分别为“呼损数据区观察”、“呼叫数据区查看”、“PP数据查看与修改”、“辅助结构查看”和“板状态观察”。
图6.1.1-2 呼叫数据区观察与检索1）呼损数据区观察。
选中“呼损数据区观察”页面（实际上就是上述缺省页面），界面如图6.1.1-3所示。
♦“登记”按钮………将设定的观察参数向前台MP登记，以便显示指定的呼损记录；♦“终止”按钮………撤消登记，中止呼损数据区的显示；♦“版本”按钮………显示本系统的版本信息；♦“退出”按钮………退出本系统。
观察呼损数据区的操作步骤如下：第一步：设置观察参数。
指定模块号、失败原因（255表示所有的错）、多原因索引（0表示所有的错）和呼叫类型（可复选）。
第二步：将设置的观察参数向前台登记。
参数设置好后，单击“登记”按钮。
ZXJ10(V10)交换机技术手册 第八
第一章ZXJ10（V10.0）维护操作管理系统1.1维护操作管理系统网络概述中兴ZXJ10(V10.0)后台维护管理系统包括管理和维护交换机运行所需的数据、统计话务量、话费、系统测量、系统告警等，是降低运营成本，提高通信服务质量的重要手段和方法。
为使整个后台维护系统形成一个规范统一、可靠、高效的网络体系，有效的协调ZXJ10前台各MP模块、后台服务器、后台维护终端的通讯过程，并考虑到后台维护系统通讯网络的开放性，中兴ZXJ10程控交换机后台维护网络采用了基于TCP/IP协议的客户/服务器结构。
1.2维护操作管理系统网络结构完整的中兴ZXJ10（V10.0）后台维护系统的网络拓扑结构如图8.2-1所示.主用MP备用MP网络中包含三种节点：前台主备MP、后台服务器（Server）、后台维护终(Client)。
在处于同一以太网内的三者中任意两种之间，按每消息长度为1KB发送计算，单向发送速度至少在200KB以上，双向发送速度均在150KB以上，完全满足业务的传输需要。
其中，MP内置自制NE2000 兼容网卡，后台使用NT支持的总线型网卡。
任何一个模块的MP可单独组成该维护网络，有在同一以太网内的近端终端，也有通过路由器接入的远程终端，MP内直接设计成TCP/IP协议。
采用上述结构具备以下优点：1.通讯可允许通达的两节点之间的消息传递无需转发台的转发而直接处理，TCP/IP 协议直接建立在这两个节点之间，大大提高了系统的可靠度。
2.充分利用Windows NT灵活、强大的网络管理性能，有效的管理后台的服务器与各个维护终端。
3.前台MP节点采用标准的TCP/IP协议，具备了很友好的开放性。
4.主备用MP完全按照物理位置（左右MP〕分配固定的IP地址，而与其主、备用特性无关，不论主用还是备用MP均与各MP建有链路，MP发生主备倒换，链路完全不需变化，只要将新的主备用状态通知MP。
5.充分利用TCP/IP友好的互联性，更加灵活、方便地组成各种远程维护网络。
ZXJ10(V10)交换机开局篇 V5数据管理
V5数据管理1.V5数据配置V5.2接口由1－16条2048kb/s链路构成，支持模拟电话接入、基于64kb/s的ISDN 基本接入和用于半永久连接的、不加带外信令的其他模拟接入或数字接入，还支持ISDN一次群接入。
当V5.2接口中的一条主用链路发生故障时，保护协议将起作用（如果当前具有保护功能），对故障的电路进行保护。
V5数据管理包括V5接口配置和L3地址指配两个方面。
1.1.V5接口配置在后台维护系统的“数据管理”菜单的“V5数据管理”子菜单中打开“V5接口配置”菜单项，界面如图2.3.1-1所示。
图2.3.1-1 V5接口配置选中“查看已存在的V5接口”页面（缺省）。
【操作】查看已存在的V5接口。
新的V5接口”。
其后的操作也类似。
删除已存在的V5接口。
选定模块号和V5接口标识后，单击“删除接口”按钮，则当前正在显示的V5接口将立即删除。
（注意：删除一个V5口会同时删除该V5口的L3地址对应的用户号码映射关系，请谨慎。
）选中“增加新的V5接口”页面，界面如图2.3.1-2所示。
图2.3.1-2“增加新的V5接口”页面【注意】“V5接口标识符”、“V5接口的物理链路数”和“V5变量集编号”一定要与AN侧约定。
【操作】增加新的V5接口按照界面提示选择/输入后，单击“继续”按钮，界面如图2.3.1-3所示。
图2.3.1-3增加新的V5接口选中“V5.2保护组1”页面（缺省），指定主次链路，输入V5链路号，并选择相应链路和通信时隙后，界面如图2.3.1-4所示。
【注意】对于保护组1，通信时隙只能选择TS16。
注意：V5链路号和主次链必须和AN侧对应。
图2.3.1-4 “V5.2保护组1”页面如果只有保护组1不能满足需求，选中“V5.2保护组2”页面，界面如图2.3.1-5所示。
图2.3.1-5 “V5.2保护组2”页面类似地，可以配置主备用通道（C通道）。
【注意】保护组2的通信时隙可以为TS15、TS16或TS31，但应按TS16→TS15→TS31→下一个TS16的顺序选择。
ZXJ10(V10)交换机技术手册 第五
第一章中兴ZXJ10（V10.0）信令系统1.1No.7信令系统1.1.1NO.7概述1.1.1.1No7信令系统主要功能No7信号方式按规程划分为以下几个功能块：•MTP(消息传递部分)•SCCP(信号连接控制部分)•TUP(电话用户部分)•ISUP(ISDN用户部分)•TCAP(事务处理能力应用部分)•OMAP（操作维护应用部分）•INAP（智能网应用部分）•MAP（移动应用部分）1.M TP部分又分为MTP1、MTP2、MTP3分别对应OSI七层协议中的第1、2、3层。
由于MTP层寻址只限于节点间传递，只可实现无连接的消息传递，因此它不能提供面向连接业务和全局寻址，所以在MTP3上又增加了一层SCCP功能层，SCCP是对MTP的功能补充，可向MTP提供用于面向连接等功能。
另外，SCCP还可提供GT全局寻址功能，利用这一功能在消息源点或在STP点SCCP将GT译成DPC＋SSN。
(DPC为目的地信号编码，SSN为本地识别SCCP用户的子系统号码)2.T UP部分属于No7第四级功能，主要实现PSTN有关电话呼叫建立和释放，同时又支持部分用户补充业务如：（1）分散管理的闭合用户群业务；（2）主叫用户识别业务；（3）重选方向呼叫业务。
3.I SUP部分也属于No7第四级功能，支持ISDN中的话音和非话音业务：（1）基本承载业务，即以电话交换控制为基础的业务，将标准64Kb/s接续作为标准接续形式，也可提供nx64Kb/s接续业务。
同时ISUP可以与数字用户D信道配合满足ISDN业务要求。
（2）ISDN补充业务(详见I250系列建议)。
ISUP可提供的补充业务达7类20种之多，它们是：1)号码识别类：如DDI、MSN、CLIP、CLIR、COLP、COLR；-1-2)呼叫发起类：如CT、CFB、CFNR、CFU、LH；3)呼叫完成类：如CW、HOLD；4)多方通信补充业务：如CONF、3PTY；5)集团性补充业务：如CUG；6)计费补充业务：如CRED、AOC；7)附加信息传递业务：如UUS。
ZXJ10(V10)交换机技术手册 第四
ZXJ10(V10)交换机技术手册第四zxj10(v10)交换机技术手册第四第一章通话处理1.1呼叫处理概述根据电信网络的层次结构，进出局可分为本地出局、长途出局、本地入局、长途入局、本地汇聚和长途汇聚。
本地电话路由：本地电话发起者？城市交易所？本地电话终端局；长途线路的选择是：市长在一个局（当地电话局？长途局）？（长途转接办公室）？（长途转接办公室）？邮电部还规定，串联办公室不得超过三个。
基本呼叫处理中有一个重要概念：半呼叫处理，即处理过程中，主被叫互相屏蔽。
所以随路出局呼叫时主叫流程与本局呼叫的主叫流程类似；随路入局呼叫时被叫流程与本局呼叫的被叫流程类似；汇接呼叫时的主，被叫流程分别与随路入局呼叫的主叫流程，随路出局的被叫流程类似。
基本服务电话包括本地电话和呼出电话？去谈谈？，来电？呼叫以及呼入和呼出电话？同时地本地呼叫由模拟信令系统支持，而后三种呼叫必须由局间信令支持。
根据信号传递方式的不同，可分为后续信号传递和普通信号传递。
普通信令适用于程控局之间的信令传输，后续信令适用于DT、ABT、SFT等中继器与其他局之间的通信。
本章仅介绍本地局呼叫的呼叫处理和后续信令部分。
公共信道信令部分的呼叫处理将在CCSP章节的tup和ISUP中描述。
1.2呼叫进程1.2.1工艺类型用户的呼叫是由交换机上的呼叫进程来处理的。
不同的进程处理不同类型的呼叫。
本局的普通模拟用户呼叫和随路出入局呼叫由一个进程处理；isdn用户呼叫和isdn出入局呼叫以及共路信令呼叫由另一个进程处理；此外还有处理112等特服呼叫的进程。
呼叫ISDN用户呼叫用户呼叫公共接入局呼叫112和其他特殊业务呼叫过程1过程2过程3图4.2-1呼叫过程-1-ZXJ10（v10.0）数字程控交换机技术手册1.2.2呼叫进程的主叫与被叫在通话过程中，用户可以分为通话和被叫。
呼叫包括普通模拟用户的呼叫和沿途中继的传入呼叫。
被叫电话分为普通模拟用户被叫和沿途中继的呼出电话被叫。
ZXJ10(V10[1].0)综合话务台功能简介(304b3)
![ZXJ10(V10[1].0)综合话务台功能简介(304b3)](https://img.taocdn.com/s3/m/863adb5c3b3567ec102d8a75.png)
ZXJ10（V10.0）综合话务台功能中兴通讯股份有限公司2005年8月1、概述ZXJ10V10程控交换机的综合话务台是中兴通讯推出的一种新型话务台，可同时用于特服话务台（如114）和Centrex话务台，可广泛应用于集团用户，如宾馆、学校、工厂、政府机关等。
ZXJ10V10程控交换机的综合话务台包括了原有的标准话务台、简易话务台、语音话务台，根据用户的需要，可以单独配置，也可以组合配置；同时，综合话务台在原有话务台功能基础上又增加了很多新的功能。
ZXJ10程控交换机的标准话务台是一个具有排队功能的通用话务台。
根据交换机前台数据库的配置，话务台可作为Centrex话务台、中继话务台或特服话务台。
它由话务界面和耳机（或话机）组成。
界面模拟话机的发号、摘挂机等消息以及话务台其它专有消息，耳机用于话务员与用户通话。
标准话务台可以实现转接、插入、强拆、预占、监听、跨越等功能，还可以实现数据修改和立即计费的功能。
ZXJ10程控交换机的简易话务台是由一台普通话机配置而成，也具有排队功能，它的功能较为简单，只能受理来话或转接，一般用于规模较小的用户群或特服群。
ZXJ10程控交换机的语音话务台是镶嵌在交换机前台的一个程序，与普通话务台和简易话务台的前台排队机程序是相互独立的，进入电脑话务台的呼叫无需排队，电脑话务台可以在自动受理呼叫时为用户提供语音提示，用户根据提示选择继续拨号或要求话务员受理。
2、综合话务台结构和原理2.1软件结构及工作原理综合话务台包括标准话务台、简易话务台和语音话务台，从软件结构上来看，综合话务台由ZXJ10V10交换机前台MP中的控制程序和话务台终端构成。
图2.1 综合话务台软件结构如图2.1所示，前台排队机为受理的呼叫安排坐席话务台，并可在话务台忙时将其安排到话务台的等待队列中排队，呼叫控制进程是排队机、话务台、普通呼叫进程之间的接口，负责处理和转发它们发来的消息。
排队机和呼叫控制进程均在前台MP中，其中排队机所在模块由后台数据配置决定，一般就是话务台坐席号码所在模块，话务台终端是话务员受理呼叫的平台，一个话务台可以受理多个群的呼叫，一个群的呼叫也可以由多个话务台受理，这是由数据配置决定的。
数据通信网络组建与维护ZXR10路由交换机操作手册
ZXR10 T16C/T32C（V1.0）电信级路由交换机操作手册（下册）深圳市中兴通讯股份有限公司ZXR10 T16C/T32C（V1.0）电信级路由交换机操作手册（下册）本资料著作权属深圳市中兴通讯股份有限公司所有。
未经著作权人书面许可，任何单位或个人不得以任何方式摘录、复制或翻译。
侵权必究。
Copyright ©2002 by ZTE CorporationAll rights reserved.No part of this publication may be excerpted, reproduced, translated or utilized in any form or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from the ZTE Corporation.策划市场中心工程部网络事业部用户服务部编著王敏责任编辑张礼军* * * *深圳市中兴通讯股份有限公司地址：深圳市高新技术产业园科技南路中兴通讯大厦客户支持中心热线：（+86755）26770800 800-830-1118传真：（+86755）26770801E-mail：800@网址：邮编：518057* * * *版次：2002年3月第1版编号：sjzl2002047前言ZXR10 T16C电信级路由交换机、ZXR10 T32C电信级高端路由交换机属于ZXR10系列路由交换机，其良好的性能和完善的功能能够满足日益发展的城域网从低端到高端的全套解决方案的要求。
T16C/T32C采用统一的系统软件，各项功能之间既层次分明又紧密联系。
本手册按照专题的方式深入细致地介绍了ZXR10系列路由交换机的配置方法，还包括详细的配置信息和简洁典型的示例。
ZXJ10(V10)交换机技术手册 第三
第一章ZXJ10软件结构体系说明1.1概述ZXJ10(V10.0)控制及维护系统是一个综合的分布式处理网络，网络中的节点可以达到成百上千个。
节点的类型包括有前台交换系统的主处理机、单元处理机、通信处理机、信令链路处理机、资源接口控制处理机、监控处理机、环境检测处理机等处理机和操作管理维护模块的服务器及操作维护终端等。
每个节点由于所处网络位置和功能性能要求不同，其CPU、操作系统、支撑系统以及调试系统有着千差万别。
ZXJ10(V10.0)软件系统的大部分功能都需要网络中的多个节点协调完成，从功能角度看，ZXJ10(V10.0)软件系统可分为以下几个系统：（1）运行支撑系统；（2）承载系统；（3）信令系统；（4）业务控制子系统；（5）数据库系统；（6）操作管理维护系统。
各个子系统相对独立，系统间采用消息机制进行通信。
系统的层次结构如图3.1-1所示。
图3.1-1软件系统结构-1-每个子系统可以细分为多个功能模块，下面简述各子系统功能模块。
1.1.1运行支撑子系统运行支撑系统分为以下功能模块：（1）MP进程调度，定时及运行监测模块；（2）SP进程调度，定时及运行监测模块；（3）模块内通信模块，包括MP、通信板及SP三部分；（4）模块间通信模块，包括MP、通信板两部分；（5）前后台通信模块，包括MP、后台TCP/IP接口两部分；（6）主备MP通信模块；（7）监控板通信模块，包括MP、母局环境检测板及远端用户单元环境控制板三部分；（8）文件管理模块，包括MP、后台服务器及后台操作维护台三部分；（9）系统控制模块；（10）系统告警模块，包括MP、后台服务器、后台操作维护台以及告警盘四部分；（11）诊断测试模块，包括MP、后台服务器、后台操作维护台以及被测单板部分；（12）版本升级控制模块，包括MP、SP以及后台操作维护台三部分。
1.1.2承载子系统（1）用户单元处理器模块；（2）中继单元处理器模块；（3）模拟中继单元处理器模块；（4）模拟信令单元处理器模块。
中兴 ZXR10 5009(V10)千兆接入交换机 说明书
ZXR10 5009（V1.0）千兆接入交换机用户手册中兴通讯股份有限公司ZXR10 5009（V1.0）千兆接入交换机用户手册资料版本 20060701-R1.0产品版本V1.0策划中兴通讯学院文档开发部编著胡鹏赵志强周继华审核虞成军* * * *中兴通讯股份有限公司地址：深圳市高新技术产业园科技南路中兴通讯大厦邮编：518057技术支持网站：客户支持中心热线：（0755）26770800 800-830-1118传真：（0755）26770801E-mail：doc@* * * *编号：sjzl20061267声明本资料著作权属中兴通讯股份有限公司所有。
未经著作权人书面许可，任何单位或个人不得以任何方式摘录、复制或翻译。
侵权必究。
和是中兴通讯股份有限公司的注册商标。
中兴通讯产品的名称和标志是中兴通讯的专有标志或注册商标。
在本手册中提及的其他产品或公司的名称可能是其各自所有者的商标或商名。
在未经中兴通讯或第三方商标或商名所有者事先书面同意的情况下，本手册不以任何方式授予阅读者任何使用本手册上出现的任何标记的许可或权利。
本产品符合关于环境保护和人身安全方面的设计要求，产品的存放、使用和弃置应遵照产品手册、相关合同或相关国法律、法规的要求进行。
由于产品和技术的不断更新、完善，本资料中的内容可能与实际产品不完全相符，敬请谅解。
如需查询产品的更新情况，请联系当地办事处。
若需了解最新的资料信息，请访问网站FAX ：0755-********意见反馈表为提高中兴通讯用户资料的质量，更好地为您服务，希望您在百忙之中提出您的建议和意见，并请传真至：0755-********，或邮寄至：深圳市高新技术产业园科技南路中兴通讯大厦中兴通讯学院文档开发部收，邮编：518057，邮箱：doc@ 。
对于有价值的建议和意见，我们将给予奖励。
资料名称 ZXR10 5009（V1.0）千兆接入交换机用户手册产品版本 V1.0资料版本 20060701-R1.0 您单位安装该设备的时间为了能够及时与您联系，请填写以下有关您的信息姓名单位名称 邮编单位地址 电话E-mail好 较好 一般 较差 差 总体满意工作指导查阅方便 内容正确内容完整结构合理图表说明您对本资料的评价 通俗易懂详细说明 内容结构内容详细内容深度 表达简洁增加图形增加实例增加FAQ您对本资料的改进建议 其 他您对中兴通讯用户资料的其他建议前言手册说明本手册为《ZXR10 5009（V1.0）千兆接入交换机用户手册》，适用于ZXR10 5009千兆接入交换机。
ZXJ10(V10)交换机安装手册 第七章
第一章系统安装测试1.1上电之前的检查1.1.1机房温度、湿度和电源电压要求(1) 温度：15°C～25°C(2) 相对湿度：30%～70%(3) 直流电压：标准值-48V(允许变化范围-40V～-57V)1.1.2各连接电源线、电缆线检查(1) 各层、架电源线、地线连接是否正确，可靠。
(2) 插件是否到位，位置是否正确，接触是否可靠。
(3) 插件板上需跳线的地方，跳线是否正确。
(4) 前后台连接是否正确。
(5) 外围处理单元板上加载引导程序版本号是否正确。
1.1.3其他硬件检查(1) 设备标签齐全、正确、清晰。
(2) 印制板插放位置正确，数量无缺。
(3) 设备各选择开关，控制开关均处在规定的起始位置。
(4) 设备的熔丝规格符合要求。
(5) 机架接地良好，接地电阻符合技术要求。
(6) 正负电源之间无短路现象。
(7) 检查各开关使其处于关闭状态。
1.2上电开机顺序及注意事项注意：在上述工作检查完毕之后，机器上电次序必须按本说明要求执行。
否则机器可能不能马上进入正常工作状态。
上电次序为：(1) 开启各机架的一次电源分配器，将一次电源引入各机架。
(2) 依下列次序开启二次电源( Turn on )：①先开启级别低的外围单元的二次电源；②再开启主控层二次电源；③最后开启MP板上的工作电源，以及后台服务器的工作电源。
注：模块之间电源开启次序无先后约束要求。
(3) 关闭电源的次序(Turnoff)：关闭电源的次原则上按4.2.2相反的次序执行，注意必须在关闭全部的二次电源后,才能关闭一次电源。
(4) 机器运行过程中，需要重新进行一次掉电恢复试验时，各个二次电源、MP及后台电源均处于开启状态。
(5) 关于带电插拔单板的说明a) 对允许带电插拔的单板，进行插拔板操作时，应沿插入方向一次插入或拔出，忌采用异常手段或工具强行插拔。
b) 对严禁带电插拔的单板，一定要在断开电源后进行插拔操作。
1.3系统上电后检查单板插件的状态(1) 上电后，各机架之间电位差应小于0.1V.(2) 上电后，各层电源Power A或Power B，输出值应在正常额定范围之内，有条件和必要时可测试输出电压的纹波与噪声是否符合要求。
ZXJ10(V10)交换机模块间通讯处理 重组网
关于交换网络重组的说明交换网络的重组应包含两种情况：1、原为单PSM及其下挂RSM或PSM接入SNM中；2、在网络调整时，将PSM改为RSM或将RSM改为PSM；下面对这两种情况进行说明一、PSM（RSM）改为RSM（/PSM）（一）改造前准备工作：1、备份后台数据库，包括计费库、交换机数据库等；2、将有关需改造模块上的有关数据进行复核，并做好所有需修改数据的记录，以便查询；（包括模块间连接所用端口号、通讯时隙等）（二）改造步骤：1、断开父模块和该模块的模块间组网连接；2、进入基本数据配置-》物理配置-》模块属性界面，点击“近远端模块转换”按钮进行转换”3、转换完成后，按要求进行模块间连接组网数据的配置；4、传全部表至前台各模块，依次对各模块备、主MP进行复位。
（三）改造后的验证改造完成后，应对该模块进行话务（本模块、跨模块电话，用户属性修改等）、计费、诊断等方面的测试，保证和改造前一致。
注：在由PSM-》RSM的转换时，应删去不用FBI板及相关配置，增加DT或ODT的有关配置。
在将RSM转为PSM时，应增加FBI板的配置，由于一般FBI板插于19~22槽位，即占用T网4~35HW，因而若原有单元已占用这些HW，应将其改至其它空闲HW上去。
二、单PSM+RSM接入SNM（一）改造前准备工作：1、备份后台数据库，包括计费库、交换机数据库等；2、将有关需改造模块上的有关数据进行复核，并做好所有需修改数据的记录，以便查询；（包括模块间连接所用端口号、通讯时隙等）3、准备好另一台服务器（应已安装好WINNT、SQL、后台交换机软件等）（二）改造步骤：1、升级PSM版本和SNM一致；2、复制原来的服务器数据库到新的服务器上；3、在新的服务器上进行后续所有操作；4、断开所有需直接接入MSM的模块的组网关系；（此步骤一定要正确）5、进入基本数据配置-》物理配置-》模块属性界面，点击“近远端模块转换”按钮对需进行近远端转换的模块进行转换；6、利用AB转换工具对需更改模块号的模块进行更改；7、配置好新中心架SNM数据；8、按新的组网要求做模块间组网连接数据；9、增加新增模块的数据；10、备份数据11、1到10可先在改造前作好12、将新服务器备份的数据恢复到旧服务器上；13、动态数据管理→其他数据管理→前台MP数据命令中所有模块的所有表，存盘完毕后，拷贝需改模块号的模块上的ZDB文件至服务器；14、利用AB转换工具对需改模块号的模块的ZDB文件进行修改；15、利用“备份恢复”程序生成B型机的r_mtree.zdb,r_tscom.zdb,r_const.zdb文件，覆盖需改号的模块（重组网模块的ZDB文件）；16、拷贝步骤15 生成的三个文件到B型机重组网模块的v0100、v0100目录下17、删除需改模块号的模块MP中temp、v0100、v0101三个目录中的所有ZDB数据；18、拷贝修改过的ZDB文件至需改模块号的模块V0100及V0101两目录中，19、以上步骤完毕后，将模块号开关拨至所改模块号；复位重组网B模块20、按新的组网连接各模块；（DT、FBI、ODT的连接）21、传全部表至各模块，并依次对这些模块进行MP主备复位。
ZXJ10(V10)交换机 集成交换模块
ZXJ10——集成交换模块ZXJ10－SM-IZXJ10－SM-I是中兴通讯股份有限公司最新研制开发的一体化智能综合交换系统。
它是基于ZXJ10（V10.0）大型数字程控交换系统，综合了智能人工长途台、排队机、调度机、用户交换机等功能的智能综合交换机。
该交换机继承了ZXJ10（V10.0）所特有的大容量、技术新、功能强等优点，提供丰富的接口种类，覆盖军网和专网等特殊用户要求以及智能人工长途台的所有功能。
特别适用于军队、电力、铁路、邮政、公路、厂矿企业、院校、医院、政府机关、集团公司、宾馆、酒店、金融机构等专网中各种用户要求和多种业务需求，充分体现了当今交换系统的水平。
1 .系统结构系统采用19英寸的一体化机架，内部集成了一次电源、蓄电池、配线架、监控系统（均可选配）等，高度为2米。
只有2种背板，用户层和控制网络层，根据需要进行灵活配置，满配置为双机架结构，其中2＃架为纯用户柜。
1＃架的组成如下图所示，2＃架与它类似。
SMEMTNET：同步时钟网板ASIG：模拟信令板DT：E1/T1数字中继板SP：单元控制板MTT：多任务控制板AT：模拟中继板SLC：自动/共电用户板DSLC：数字用户板POW A：二次电源板2 .系统特点◆处理能力强：模块主处理机采用Pentem_II/Power_PC技术，所有单元处理器采用Intel 386EX。
采用4K无阻塞交换网络。
◆可靠性高：所有公用部件如主处理机、网板、时钟板、通信板、用户单元处理器板、电源等均采用1＋1备用；软、硬件均采用模块化设计，具有完善的检测措施和多种安全机制。
◆接口丰富：提供模拟用户接口（共电专线）、BRI（2B＋D）和PRI（30B＋D）接口、64kb/s和n*64 kb/s数据用户接口、ADSL和HDSL宽带用户接口、E1/T1接口、PHI接口、STM－1接口、模拟中继接口（环路、磁石、载波、E&M、卫星等）。
◆配置灵活：1)模拟用户板、数字用户板和模拟中继板任意混插；数字中继板和模拟信令板混插。
ZXJ10V10基本数据配置指导
ZXJ10V10.0数字程控交换机基本数据配置指导书深圳市中兴通讯股份有限公司目录第一章概述 (3)第二章局容量配置 (7)2.1配置原则 (7)2.2局容量配置操作方法 (9)2.2.1全局规划： (9)2.2.2模块容量规划 (9)2.2.3局容量检查 (10)第三章交换局配置 (12)3.1简介 (12)3.2配置方法 (12)3.2.1本交换局配置 (13)3.2.2邻接交换局配置 (17)第四章物理配置 (21)4.1物理配置 (21)4.1.1交换机配置 (21)4.1.2新增模块 (22)4.1.3模块硬件配置 (24)4.1.4通信板配置 (32)4.1.5单元配置 (34)4.1.6模块属性 (40)4.1.7特殊单元设置 (46)4.2兼容物理配置 (48)4.2.1交换机硬件配置 (49)4.2.2模块配置 (53)4.2.3删除模块 (60)4.2.4远端用户单元配置 (60)第一章概述ZXJ10（V10.0）局用数字程控交换系统的操作维护系统由Server和多个终端组成，采用Client/Server局域网的组网方式。
所使用的服务器为IBM-PC系列兼容机，系统所需的最小配置为：Pentium266微处理器，其硬盘容量为16GB，内存至少为64 MB，VGA彩色显示器。
必须配备鼠标器。
客户端为IBM-PC系列兼容机，最小配置为：Pentium166微处理器，其硬盘容量为8GB，内存至少为32MB，VGA彩色显示器，必须配备鼠标器。
服务器和客户机的操作系统均要求为Windows NT。
后台维护系统运行后的浮动菜单如图1-1所示。
图1-1 后台维护系统浮动菜单所有操作维护指令都由菜单提供。
除了“关于”菜单提供本系统的版本信息外，ZXJ10（V10.0）局用数字程控交换系统操作维护指令共分五大类：计费系统：包括计费档案管理、计费自由报表、计费通用报表、计费查询、计费结算汇总、计费要求设置、计费话单格式转换、计费日志管理和计费数据传送等功能。
ZXJ10(V10)交换机技术手册 第一
电信运营部门可平滑有效的增加开办Internet业务，客观上起到了“数据旁路”的作用，缓解了Internet对于现代电信网的压力。另外可以利用IAM组建大容量的Internet接入点，这样使服务群构建非常灵活。也可以利用IAM构建企业的INTRANET或为客户构建VPN网络。并且可以作为IP电话/传真网关向最终用户提供Internet电话/传真业务，如IPPHONE、IPFAX、Internet呼出/呼入、模拟接入和信箱业务等。
CaseA：B通道分组数据由PHM的COMM板和MP负责处理。
CaseB：B通道的分组数据由交换网送到PSPDN侧的AU接入单元处理。
一.2.8
IAM模块是在ZXJ10的平台上开发的，由呼叫信令处理模块、MODEMPOOL模块和协议处理模块构成，为ZXJ10增加IP相关业务目前主要为Internet接入和IP电话/传真。向用户提供对网络的远程访问服务。远程用户可以通过普通电话线路、ISDN线路以及其他专线方式完成对网络的访问。同时，提供网络用户帐户管理、用户授权及访问授权控制等功能，保证用户对网络访问的合法性。接入容量为Nx30路，可平滑扩容到2万门以上。
MPM的主要功能是实现MSC的有关功能，提供至BSS的话音中继和信令链路，提供至PSTN的话音中继，提供至PLMN的链路接口，支持与VPM间的消息交互。类似于有线的纯中继模块。8KTS中2KTS至SNM，2KTS至BSS，4KTS用于出入局中继，约支持2万左右移动用户。
VPM模块的结构只比MPM模块少了ASIG模拟信令板，其余都相同，功能也大致相同。和MPM模块不同的是，VPM模块的单T网不需要控制话路的接续，而只完成内部控制、通信信令的接续。主要功能是实现VLR有关功能，提供漫游到本地移动用户的实际存储与管理，负责TMSI和MSRN等临时资源的分配与管理；与其他网络实体如VLR、HLR等之间的通信。本身可带七号信令的处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西安电子科技大学数据通信网实验手册通信与信息系统国家级教学实验中心目录第1章实验室数据通信网络平台简介 (33)1.1 实验室简介 (33)1.2 实习相关实验设备 (33)1.3 实验室计算机连接配置情况 (44)1.4 实验室网络拓扑图 (55)1.5 CCS2000服务器用户端程序操作说明 (55)第2章数据网络常用知识介绍 (88)2.1 IP地址及mac 地址 (88)2.2 双绞线的种类及做法 (99)2.3 布线原则 (99)2.4 设备互连原则 (99)2.5 连接设备的Console口 (1010)2.6 常规错误检测和排错 (1111)第3章初级网络配置基本知识 (1212)3.1 VLAN(Virtual Local Area Network) (1212)3.2 静态路由选择原理 (1212)3.3 动态路由选择原理 (1313)3.4 RIP(Routing Information Protocol) (1313)3.5 OSPF(Open Shortest Path First) (1414)第4章上机实验 (1515)4.1 3928交换机的基本操作 (1515)4.2 1800路由器的基本操作 (1616)4.3 2826交换机VLAN配置 (1717)4.4 3928交换机VLAN配置 (1919)4.5 3928交换机VLAN路由实验 (2121)4.6 交换机静态路由实验 (2424)4.7 1800路由器静态路由实验错误!未定义书签。
错误!未定义书签。
4.8 1800路由器RIP实验 ... 错误!未定义书签。
错误!未定义书签。
4.9 OSPF单区域操作配置 ... 错误!未定义书签。
错误!未定义书签。
4.10 OSPF多区域操作配置 .. 错误!未定义书签。
错误!未定义书签。
第5章其他品牌设备常用命令... 错误!未定义书签。
错误!未定义书签。
5.1 思科(CISCO)设备常用基本命令错误!未定义书签。
错误!未定义书签。
5.2 华为设备常用基本命令.. 错误!未定义书签。
错误!未定义书签。
第6章附录................... 错误!未定义书签。
错误!未定义书签。
6.1 计算机网络常用英文单词对照表错误!未定义书签。
错误!未定义书签。
6.2 常用网络符号.......... 错误!未定义书签。
错误!未定义书签。
第1章实验室数据通信网络平台简介1.1 实验室简介西安电子科技大学通信与信息系统国家级教学实验中心数据通信网实验室是由西安电子科技大学与中兴通信公司联合设立。
实验室主要有路由器、三层交换机、二层交换机、CCS2000服务器（以下简称服务器）、程控电话交换机、防火墙，入侵检测系统等大量网络设备，承担数据通信网、程控交换网以及信息安全等相关实验教学任务。
针对通信工程学院本科生生产实习（数据通信网方向）的培训，本实验室主要开设是路由交换网络的实践练习。
并通过利用CCS2000用户端程序进行操作，简化了原本需要用Console线进行初始化设备的步骤，合理的分配了实验资源。
1.2 实习相关实验设备本实习所涉及网络设备均存放在5个机柜里，编号分别为：1#，2#，3#，4#，5#。
主要设备如下：中兴1800系列路由器5台，编号分别为：1#1800，2#1800，3#1800，4#1800，5#1800；中兴3928系列3层交换机5台，编号分别为：1#3928， 2#3928， 3#3928，4#3928，5#3928；中兴2826系列交换机5台，编号分别为：1#2826，2#2826，3#2826，4#2826，5#2826；中兴2852S系列交换机1台：编号为：4#2852S；CCS2000塔式服务器1台，编号为：网关服务器；计算机60台：其编号规则为：靠近门口为A列，以此类推分别为B列，C列等，同样靠近设备房间的计算机为1号机，依次为2号机，3号机等，如靠近门口那列中靠近设备机房的计算机的编号为A1，门口的为A7。
1.3 实验室计算机连接配置情况实验室每台计算机均为双网卡。
机箱主板上的网卡（位于主机后面中部），我们称之为管理网卡，机箱的PCI网卡（位于主机后面偏下的）网卡我们称之为实验网卡。
管理网卡通过双绞线与权限交换机“4#2852S”连接（位于4#机柜），权限交换机再通过双绞线与位于“3#机柜”的服务器连接，服务器再通过串口与每个网络设备的Console接口相连。
计算机启动客户端程序后，发送相关指令，数据以服务器IP地址为目的地址，通过管理网卡到达权限交换机，进而送到服务器。
服务器根据接收到的指令，通过串口将相应操作结果发送给需要控制的设备。
整个过程类似个透明管道。
将设备进行初始化配置后，我们可以通过将实验网卡连接到网络中，再将需要实验的设备互联起来，进而用简单的远程登陆（telnet）在设备上进行配置工作（实验网卡的连接方法：在配线架（位于3#机柜）上找到与自己计算机编号相同的端口，然后将这个端口用普通双绞线连接到实验需要连接用到的相应设备的网络接口）。
管理网卡的作用相当于直接使用串口连接设备的Console口进行初始化配置；实验网卡的主要作用是telnet远程登陆管理与测试配置是否正确。
1.4 实验室网络拓扑图图 1-1 实验室网路拓扑1.5 CCS2000服务器用户端程序操作说明（1）双击桌面“CCS2000用户端程序”运行程序，进入程序后点击“连接”按钮与服务器取得连接（如图1-2）：图1-2（2）取得连接后单击“登录”按钮进入登陆管理界面，在用户名、用户ID、用户密码处随便输入数字，点击“登录”（图1-3）；图 1-3（3）选择“实验和队列选择”，按需求选择数据网络中可以选择的队列加入（如图1-4）；图 1-4(4) 在“在设备控制台操作”中，选择要控制的设备，点击“连接设备串口（如图1-5）；图 1-5（5）在弹出的窗口“发送内容”中输入命令，输入回车或“回车发送”发送命令（如图1-6）。
其中：命令“>”符号则代表是在“用户模式”下；“#”符号代表是在“特权模式”下；“（config）#”符号代表是在“全局配置模式”下；“（config-if）#”代表是在“接口配置模式”下。
图 1-6第2章数据网络常用知识介绍2.1 IP地址及mac 地址IP地址：所谓IP地址就是给每个连接在Internet上的主机分配的一个唯一的、长度为32bit比特串（IPv4，IPv6为128bit）。
通常分A、B、C、D、E类IP地址。
为了日常实验方便，我们在进行实验和测试后常用些私有地址（公网上不能使用），如：192.168.1.0/24和10.1.1.0/8等。
/24（等价于255.255.255.0）表示的是该IP地址的子网掩码为24个1。
子网掩码是一个32位地址，是与IP地址结合使用的一种技术。
它的主要用于将一个大的IP网络划分为若干小的子网络。
Mac地址：MAC（Media Access Control, 介质访问控制）地址是烧录在Network Interface Card(网卡，NIC)里的，也叫硬件地址，长度为48比特长(6字节)，0-23位叫做组织唯一标志符(organizationally unique，是识别LAN（局域网）节点的标识，24-47位是由厂家自己分配。
其中，第40位是组播地址标志位。
网卡的物理地址通常是由网卡生产厂家烧入网卡的EPROM（一种闪存芯片，通常可以通过程序擦写），它存储的是传输数据时真正的地址。
也就是说，在网络底层的数据传输过程中（数据链路层），是通过物理地址来识别主机的，它一般也是全球唯一的。
2.2 双绞线的种类及做法一般双绞线的接口俗称水晶头，即RJ45接口，有8根线组成，其一般使用的接线标准为TIA/EIA568B，线序为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
交叉线的一端使用一般线序，另一端线序为白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。
2.3 布线原则布线应考虑后期维护问题。
一般双绞线不应走明线，设备两端双绞线最好留出半米以上的余量。
多根双绞线一起走应用束带捆扎。
做好双绞线头应立刻用测线器测试两端是否正常联通，若有错误，应从外观上判断容易有问题的一端并重新制作水晶头再测试；若测试正确，应在线头处贴标签标明该跟双绞线另一端与何处相连。
应有随时做标签的好习惯。
2.4 设备互连原则通常原则为：PC与PC连接应用交叉线；PC与设备Console口用Console线；PC与路由器接口用交叉线线；交换机与交换机用交叉线相连；路由器与交换机用普通直连线；路由器与路由器采用交叉线。
但对于中兴设备，由于采用端口自适应技术，所以实际操作时候可以不必考虑。
（在模拟器中需要考虑，否则会报错）2.5 连接设备的Console口计算机串口与路由器/交换机Console口直接连接进行控制的方法：用Console线将计算机串口与设备Console口相连，计算机中执行开始->程序->附件->通讯->超级终端，进行如下配置（1）输入任意名称，选择任意图标，点击确定（如图2-1）；图 2-1（2）右键“我的电脑”，选择“管理”，“设备管理器”，查看连接设备端口号，在“连接时使用”中选择对应的端口（如图2-2）；图2-2（3）设置波特率为9600（一般设备为此，高端T64以上为115200），位数8位，点击确定后进入设备配置界面（如图2-3）。
图 2-32.6 常规错误检测和排错1．双绞线一端连电脑另一端连设备，电脑网卡显示无连接。
可能原因：双绞线水晶头接触不良，按住水晶头再试若问题解决，则重新做水晶头再试。
2．可以连入网络，但CCS2000客户端无法连接服务器。
可能解决方法：在开始->运行->cmd->确定->ipconfig /all查看网卡IP地址是否为桌子左上角的IP地址，若不是请设置为右上角的IP地址；若不行则重新启动CCS2000服务器端再试，或者查看设置里面的网卡是否正确。
3．配线架相应网口连线插入设备，设备灯不亮。
可能原因：连接双绞线有问题，换一根再试。
4．从路由器可以ping通计算机，但是从计算机无法ping通路由器解决方法：将本地管理网卡禁用再试。
5．两台路由器相连后，两台的命令窗口总是有警告提示。
可能原因：(1) 连线错误，应用交叉线连接两台路由；(2) 两台路由器连接端口未在同一网段内。
第3章初级网络配置基本知识3.1 VLAN(Virtual Local Area Network)VLAN的中文名称为“虚拟局域网”，是一种将在同一个局域网的局域网计算机从逻辑上划分成一个独立网段，从而实现虚拟工作组的新兴数据交换技术。
