MP3播放器故障修复攻略

MP3播放器故障修复攻略

MP3播放器故障修复攻略作者:青青来源:《电脑知识与技术·经验技巧》2008年第12期相信很多人手里都有一部MP3播放器,不过在长久的使用中,MP3很容易出现各种故障,如果过了质保期,用户不得不花钱维修,其实在MP3的很多故障中,通过观察故障现象及故障提示,然后自己尝试动手维修,从而省去昂贵的维修费。

一、刷新固件解决蓝屏故障在MP3播放器所有的故障中,蓝屏是最典型的故障现象,其表现形式主要有:与电脑连接时可以找到“可移动磁盘”,也可以正常传输MP3文件,但此时屏幕显示为蓝屏,而且从电脑上拔除MP3播放器后,打开MP3播放器电源没有开机画面,在蓝屏的同时还一直显示“loading”的提示,有的MP3播放器可以正常开机,但在播放MP3或看电子书一段时间后显示蓝屏,此时无法正常关机。

从故障现象来看,由于电脑可以正常识别MP3播放器,或者MP3播放器刚开始还能正常开机使用,说明MP3播放器并没有出现硬件故障,而是MP3播放器的软件故障,此时通过升级固件一般可以解决问题(如图1),但要提醒的是,有的MP3播放器在升级固件时,需要操作MP3播放器的按键,通过屏幕上显示的提示来配合升级,如果屏幕显示为蓝屏,可能无法看到提示内容,其实不要紧,屏幕升级提示是自动完成,只需按照正常的方法操作即可完成升级。

二、用软件修复内置存储卡MP3播放器是通过内部的闪存芯片来存储数据,如果闪存芯片出现问题,MP3播放器就无法正常使用,这种故障往往可以通过软件修复,譬如某MP3播放器在开机时,屏幕显示“error,reformat media”提示后自动关机,此时只需将MP3播放器与电脑连接,然后使用MP3播放器的管理软件重新格式化即可,如果MP3播放器没有附带管理软件,也可以直接在Windows下格式化MP3播放器所在的“可移动磁盘”(如图2),但必须使用FAT格式,否则MP3播放器无法相应文件格式。

有时MP3播放器开机时无法找到存储介质,而且屏幕出现类似“no media card”的提示,但连接到电脑后却能正常识别为“可移动磁盘”,不过有时可能容量会丢失一半,而且无法在Windows对其进行格式化,存储属性变成了RAW文件系统,对于这种故障,建议对MP3播放器的存储介质重新分区,以DiskGenius软件为例,在软件主界面点移动磁盘标志,进入“新建分区”取消“指派驱动器号”,点“确定”进行分区,之后对MP3播放器进行格式化即可修复(如图3)。

MP3解码芯片简介及其方案介绍

MP3解码芯片简介及其方案介绍

MP3解码芯片简介及其方案介绍MP3解码芯片简介及其方案介绍解码芯片,它的作用顾名思义就是将存储在介质(Flash或者硬盘)上的MP3文件解码。

它是MP3随身听工作中最重要的一环,很大程度上影响产品最终的音质表现。

MP3是一种有损压缩的格式,如果MP3随身听拥有优秀的解码芯片就能够更好地还原音频信号的质量,很大程度上弥补音频信号的损失。

将MP3解码芯片、MCU(微处理器)、接口控制芯片再加上操作控制电路集成到一起称为一个芯片方案,或者叫主芯片,我们常听到的什么PHILIPS×××芯片方案、SIGMATEL××××芯片方案,就是这个意思。

比较知名的、高档一些的芯片方案,主要有PHILIPS、SIGMATEL、TELECHIPS,其它相对来说比较低端一些的有台湾SUNPLUS(凌阳)、珠海炬力等。

以SIGMATEL STMP3410芯片为例,我们就可以了解到“主芯片”的原理和作用了:SIGMATEL STMP3410芯片原理框图由原理图理论上我们可以看出,“主芯片”是以解码DSP(数字信号处理器)为核心的,集成了各种接口控制芯片和控制电路,所以它的实际作用已经远远不止是解码芯片了,但现实中人们仍然习惯性地称它们为“解码芯片”。

下面简要介绍前三种应用较广泛的芯片方案。

1、 PHILIPS芯片方案iRiver和MPIO是MP3随身听发源地韩国的领导品牌,他们的产品无论是音质还是品质都是很有口碑的,这也成就了PHILIPS解码芯片的高端地位。

PHILIPS 的系列芯片SAA7750、SAA7751、PNX0101ET本身仅仅是解码芯片,必须搭配其他的控制芯片才能使用。

PHILIPS解码芯片本身价格就比较昂贵,再加上外围芯片整体成本就比较高了,因此采用PHILIPS解码芯片的MP3价格一般都比较昂贵。

PHILIPS SSA7750EL芯片PNX0101ET是SAA7750EL的改良型,外型体积小了,性能及功耗却有所提高。

MP3固件升级怎么刷机?

MP3固件升级怎么刷机?

MP3固件升级怎么刷机?MP3刷机文教程关于mp3如何刷机的问题,看到好多人都在问。

下面以SF700A 机型为例进行说明。

字串5固件升级用于提高和优化MP3播放器的性能。

不采用固件升级也不会影响MP3播放器本身的正常使用。

固件升级可能会因错误操作而导致机器不能正常使用! 但是不要被吓着不敢动手,只要操作正常就不会出现任何问题。

请在操作前详细阅读一下右侧的升级教程,该操作最好是具有一定电脑操作基础的人员使用!MP3 在格式化或正在进行上传下载时不要突然断开连接,否则可能导致程序出错。

在机器出现故障或者是需要DIY有自己特色的MP3时就需要固件升级,也就是我们常说的刷机。

以下详细说明升级步骤一、随机软件的安装(文字篇):(1) 到安耐克官方网站或者安耐克爱好者网站下载最新固件升级包:(2) 将下载后的文件解压缩到电脑的任一个目录内,运行SETUP.EXE,按照提示安装即可,安装完成后会有“开始->程序(P) -> SigmaTel MSCN Audio Player ->Firmware Download”。

二、固件升级(除特殊说明外,请用户使用“普通模式”刷新固件。

):固件升级有2种模式,“普通模式”和“恢复模式”:字串61、“普通模式”:操作非常简单,不需要关闭电源(或者卸电池),也不需要按开机键(menu或play键),当机器和电脑连接,电脑找到设备后,直接按升级按钮,等待完成即可。

不需要格式化MP3,如果需要系统会自动提醒。

这种模式升级操作简单,一般不会出现升级不成功的情况,安全系数为99%,安耐克的机器基本上都在使用这种模式升级。

字串52、“恢复模式”:当使用普通模式升级固件失败或者出现升级后不能正常开机的情况下,要使用恢复模式进行固件的升级。

这种模式要关闭电源(或者卸电池),按住开机键(menu或play键)不放等等,操作很复杂,容易升级不成功而造成不能开机等,这种模式是先把机器强制性导进Recovery mode(恢复模式)来完成升级。

涛行 mp3 开发板 v1.0 使用说明书

涛行 mp3 开发板 v1.0 使用说明书

GDRC-MP3_Player(V1.0)便携式音乐播放器(涛行MP3开发板V1.0)使用说明书版本:V1.0.0目录1、简介- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 22、操作说明- - - - - - - - - - - - - - - - - - - - - - - - - - - - - -- 33、存储介质文件存放规约- - - - - - - - - - - - - - - - - - - 114、常见问题- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 125、联系我们- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 141、简介GDRC—MP3(V1.0)是一款由南京涛行电子推出的单片机MP3设计开发和学习板,该板采用了NXP公司的低电压低功耗的LPC932A1作为控制核心,采用SD卡作为歌曲存储介质,使用音频解码专用VS1003B芯片进行音乐解码与回放。

此MP3开发板浓缩了涛行电子多年MP3软硬件设计经验,简约化设计,为便携式功能度身定做,在节约成本的同时,仍保留了高性能。

模块供电电压为3.6-9.1V,可播放高达320Kbps的MP3,WMA,WAV,MIDI格式的音乐文件。

高贵并不昂贵,您只需98元即可轻松拥有。

购买本开发板即可获得完整的电路原理图及完整的源程序,并免费奉送相关的开发工具软件,还可享受优惠价选购配套开发工具。

本开发板用的采用的型号为LPC932A1的单片机是一款MCS-51兼容的高速单片机,为2时钟的机器周期,运行速度为常见的AT89S52的6倍。

芯片内置精度为1%的RC振荡器,工作电压为2.4-3.6V,宽电压,低功耗,尤其适用于电池供电的场合。

MP3刷机方法

MP3刷机方法

MP3刷机方法奇物馆---佳品共享2009-05-31 17:20:14 阅读4543 评论0 字号:大中小订阅来自:/xlgx1/blog/item/eb278102e61d070c4afb51e9.html(MP3坏了N久,曾经没修好,就一直用手机代替,现在手机耳机坏了偶然想起修MP3,看了网上的就这篇写得最好。

而且修好了)方法一:适用于电脑能找到mp3,在“我的电脑”里能看到可移动磁盘。

1.安装好光盘上的或从网站上下载的固件升级程序。

2.把mp3与电脑连接好,按一下开机键或者mp3已处于开机状态。

此时“我的电脑”应能找到可移动磁盘。

3.执行:开始——程序——Sigmatel MSCN Audio Player——Sigmatel MSCN Firmware Download。

接着弹出寻找mp3的窗口该窗口一般只会持续几秒钟,然后弹出升级软件窗口4.建议勾选Format Data Area,确保mp3机里无重要资料。

此时系统将弹出一窗口选择“是”。

5.点击“Start”按钮,便开始升级固件6.升级完后,将出现“Complete”点击“close”,完成刷新。

方法二:适用于一些无法使用第一种方法的老型号mp3,或者mp3出现各种问题,如无法开机、无法传文件,连到电脑上无法识别等情况。

该种刷新方法关键是要按住开机键。

1.将电源开关关闭,然后再打开。

注意是电源开关(可以滑动的那个键)而不是开机键。

一些老的型号无电源键,如790、791,可以把电池拔下再装上,不过可以先不拔,试一试能不能完成刷新,不能的话再拔电池吧。

2.与电脑连接,注意连接前千万不能按开机键。

连接后,一点要按住开机键。

此时可能会出现两个发现新硬件窗口点击“下一步”,然后点击“完成”。

系统安装好新硬件,有时会提示要重新启动系统,选择不重新启动。

3.用右键点击我的电脑——属性——硬件——设备管理器,应该能看到“Player Recovery DeviceClass”。

MP3固件刷新方法

MP3固件刷新方法

MP3固件刷新方法

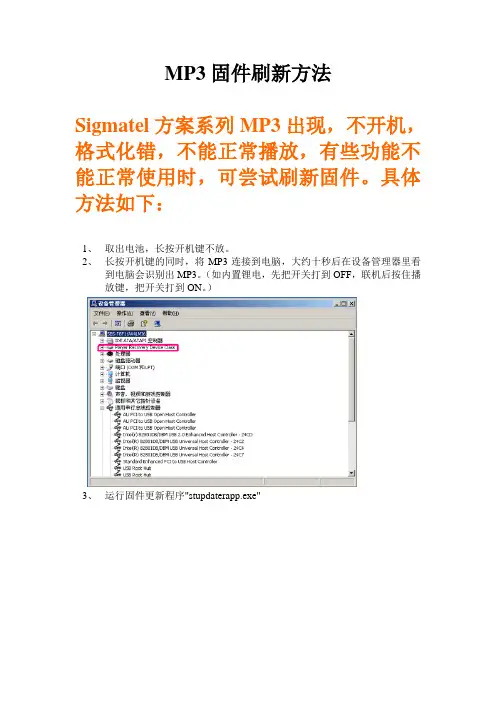

Sigmatel方案系列MP3出现,不开机,格式化错,不能正常播放,有些功能不能正常使用时,可尝试刷新固件。

具体方法如下:
1、取出电池,长按开机键不放。

2、长按开机键的同时,将MP3连接到电脑,大约十秒后在设备管理器里看
到电脑会识别出MP3。

(如内置锂电,先把开关打到OFF,联机后按住播
放键,把开关打到ON。


3、运行固件更新程序"stupdaterapp.exe"
4、系统将自动搜寻新的硬件设备,此过程将持续至少30秒左右,视用户电脑配
置状况有所区别。

.
5、找寻到新的硬件设备后,系统可能会有如下提示:
6、系统识别完新的硬件设备后,会出现一个更新的界面,
7、选中“格式数据区”,并点击“开始”进行刷新。

8、系统将自动完成刷新过程。

9、刷新完成后,安全删除USB设备,正确将MP3与电脑断开连接,装上电池,
即可正常播放了。

注意:
如果部分用户操作不当,刷新失败无法开机,正常连接电脑也无法识别,请重复步骤1至步骤10操作。

基于C51单片机的MP3播放器设计

基于C51单片机的MP3播放器设计

基于C51单片机的MP3播放器设计一、引言随着科技的不断发展,人们对音乐的需求也越来越高。

MP3播放器作为一种便携式的音乐播放设备,已经成为人们日常生活中不可缺少的一部分。

本文将介绍一种基于C51单片机的MP3播放器设计。

二、硬件设计1.主控芯片:选择C51单片机作为主控芯片,因为它具有较低的成本、较好的性能和广泛的应用。

2.存储器:通过串口与单片机连接一个外部闪存芯片作为存储设备,用于存储MP3文件。

闪存芯片的容量可以根据需求进行选择,一般选择4GB以上的容量。

3.音频解码芯片:为了解码MP3文件并输出音频信号,需要选择一个音频解码芯片。

常用的音频解码芯片有VS10XX系列芯片,可以通过SPI接口与单片机通信。

4.音频输出电路:为了使音频信号能够输出到扬声器或耳机上,需要设计一个音频输出电路。

这个电路一般包括运放、耳机插座等组件。

5.控制界面:为了方便用户对MP3播放器的控制,需要设计一个控制界面。

可以选择使用按键、旋钮、触摸屏等方式进行控制。

6.电源电路:为了给MP3播放器提供电源,需要设计一个电源电路。

可以选择使用直流电池或者USB供电。

三、软件设计1.系统初始化:在系统启动时,需要进行一系列的初始化操作,包括初始化串口、外部存储器、音频解码芯片等。

2.文件读取:通过串口从外部存储器读取MP3文件,并将其存储到内存中。

3.解码与播放:将MP3文件解码,并通过音频解码芯片输出音频信号。

可以通过SPI接口与音频解码芯片进行通信,控制解码过程和音频输出。

4.控制界面处理:根据用户的操作,通过控制界面进行相应的处理。

例如,用户可以通过按键或旋钮控制音量、切换歌曲等。

5.电源管理:对于电源供应方面,需要设计合适的电源管理模块。

例如,在电池电量过低时,需要提醒用户充电或自动关闭设备。

6.其他功能:根据实际需求,可以添加其他功能。

例如,可以设计一个定时关闭功能,让播放器在一定时间后自动关闭。

四、总结本文介绍了一种基于C51单片机的MP3播放器设计。

工程师教你安全拆解MP3了解3520芯片工作原理

工程师教你安全拆解MP3了解3520芯片工作原理

工程师教你安全拆解MP3 了解3520芯片工作原理第1:承前继后3520身负重任通过前几期对mP3内部知识的介绍,相信大家都打下了很好的理论功底。

在读者的反馈中我们也看到大家在对mP3有了一个内在的了解后,还想了解更多的外在选购和使用知识。

从本期起,我们专题将转向导购和应用层面,引领大家学习到更多的直接有效的mP3选购和使用知识。

STmP35XX系列芯片简介本期我们首先介绍一下在中端,高性价比产品中占有绝对优势份额的基于SIGmA TEL3520解码芯片的各种mP3的选购。

SigmatelSTmP芯片功能对比大家都知道,SIGmA TEL的解码芯片一向以高集成度,性价比高著称。

它的特点是能在很小的体积中集成大量的功能,这个是在原来的产品芯片中不曾出现的,所以一出世,就被许多大厂看中,成为行业使用量最大的产品。

之前的3410芯片首先是在韩国产品中大量使用,如三星55(3420芯片),jNcSSF70、SSF800-IAUDIo(韩国最著名mP3生产商)(3420芯片),其中三星55系列是在国内高端市场中销售量最好的产品。

SSF800更是拥有全世界最强音效之名,能够在34系列上架构BBE,SRS,wow等大量音效,可见34系列产品优良的血统。

在国内,最著名的款型是爱国者月光宝盒系列,单单这一个系列,就曾经占据了mP3市场的半壁江山。

第2:功能升级需求使其进步随着3520的出台,由于其在价格相近的基础上提供了更加强大的功能和性能,也逐渐取代了3410的地位,成为中端mP3新的霸主。

我们先来看一下,下边是SIGmA TEL公司提供的功能表,在一个小小的35XX系列芯片中,居然集中了大量实用的功能:到底34系列和35系列增加了哪些功能?相信大家已经从上边详细的表格中看见35系列和34系列芯片在许多方面都有大的改进。

3520相对于3410而言,功能上面主要增加了,更快的传输速度使得mP3向高速、大容量方向发展,目前高性价比大容量mP3基本上都是集于3520芯片就说明了这一点,毕竟在的时代,我们大量的mP3还是使用128mB或者256mB的容量。

mp3维修大全

mp3维修大全

明基电通BenQ(IT) Co., Ltd 维修手册mp3播放器维修手册目录一.m p3工作原理--------------------------------------------------4二.维修操作说明------------------------------------------------------8三.故障判断过程------------------------------------------------------8四.附件---------------------------------------------------------------6【使用说明】本手册适用于JoybeeDA102、DP200、DA120、DA120+、DA121、DA125、DA150、DA180、DA200。

本文说明了mp3的工作原理及一般故障排除方法适用于明基仓储客户服务部Joybee维修人员一.Mp3工作原理1.mp3原理图(基于DSP)MP3播放器是利用数字信号处理器DSP(Digital Sign Processer)来完成处理传输和解码MP3文件的任务的。

DSP掌管随身听的数据传输,设备接口控制,文件解码回放等活动。

DSP能够在非常短的时间里完成多种处理任务,而且此过程所消耗的能量极少(这也是它适合于便携式播放器一个显著特点)。

首先将MP3歌曲文件从内存中取出并读取存储器上的信号→到解码芯片对信号进行解码→通过数模转换器将解出来的数字信号转换成模拟信号→再把转换后的模拟音频放大→低通滤波后到耳机输出口,输出后就是我们所听到的音乐了。

2.Joybee所用主控芯片(含解码)介绍:a.Sigmatel3410(Joybee120、125、180)*ST3410的技术规格:▪硬件MP3/WMA解码支持,并可通过固件升级来支持其它音乐格式;▪支持WMA版权管理和其他的音乐安全格式;▪内含一个预置于芯片内的唯一的只读ID号以用于各种数字媒体版权管理;▪硬件支持NAND Flash, SmartMedia,MMC, Secure Digital, CompactFlash, SDRAM,CD 和IDE 等数字设备;▪芯片内置固化高效DC-DC转换器;▪可使用多种供电方案进行产品设计有1xAA, 1xAAA, 2xAA, 2xAAA, LiIon (2xAA, 2xAAA和LiIon 方案需要使用144针封装的芯片);▪USB下载传输支持;▪LED/LCD显示驱动;▪GPIO和按键I/O控制;▪录音格式为ADPCM;▪录音和回放音量控制;▪全数字硬件混合器;▪<0.05% THD耳机驱动, 包括anti-pop和短路保护;▪高性能的18位Sigma-Delta技术;▪Line-in到Line-out信噪比>90dB;▪Mac和Windows平台均有驱动,也支持USB存储;▪到主机或处理器界面(选件);▪可升级固件DSP芯片最大处理速度65MHz;▪动态能量管理方案;▪高音和低音音量控制;硬件多波段调音控制;▪FM收音机输入和调谐控制;▪3个数字信号输入: Line_In (立体声)、FM_In (只有144针包装支持)和麦克风(单声道);▪提供100针TQFP, 144针TQFP, and 144针FPBGA三种不同的芯片封装。
