建筑机电抗震设计说明(给排水)
给排水抗震设计说明
为防止地震时给排水管道系统及消防管道系统失效或跌落造成人员伤亡及财产损失，根据《建筑抗震设计规范》（GB50011-2010)第1.0.2条、第3.7.1条及《建筑机电工程抗震设计规范》（GB50981－2014）第1.0.4条等强制性条文，应对机电管线系统进行抗震加固。
本项目对直径≥DN65的管道设置抗震支吊架，且此项目抗震支吊架产品需通过FM认证,与混凝土、钢结构、木结构等须采取可靠的锚固形式，具体深化设计由专业公司完成。
抗震支吊架的设置原则为：新建工程刚性管道侧向抗震支撑最大设计间距12米，纵向抗震支撑最大设计间距24米,柔性管道上述参数减半；（为保证抗震系统的整体安全性，对长度低于300mm的吊杆，也建议进行适当的补强）;最终间距根据现场实际情况在深化设计阶段确定。
所有产品需满足《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015。
安装示意图如下：
抗震支架设计要求
抗震支架设计范围及技术要求 一、工程概况： 二、设计范围： A：电器工程 1.设计依据 2.依据《建筑机电工程抗震设计规范》 3.专业要求 （1）设计范围：≥DN65的电器配管，重力≥150N/米的电缆桥架、电缆槽盒及母线槽，或重力超过的其它设备。 （2）对于重力小于的设备或吊杆长度小于300mm的悬吊管道可不进行抗震设计。 （3）8度及以上抗震设防建筑，设备与结构的连接应直接锚固于结构主体，否则应设置防滑构件，由设备厂家根据规范要求设计。 （4）间距要求：刚性管道（金属管道）侧向抗震支吊架间距不得超过12米，纵向抗震支吊架间距不得超过24米；柔性管道（非金属 管道）侧向抗震支吊架间距不得超过6米，纵向抗震支吊架间距 不得超过12米。 4.设计要求 （1）对于重要电力设施应按建筑设防等级提高一度设计，但在8度以上时不再提高。 （2）抗震支吊架初设间距应满足《建筑机电工程抗震设计规范》GB （3）抗震节点布置：根据《建筑机电工程抗震设计规范》GB50981-2014
第章节要求设置。 5．抗震构件 （1）抗震组件/构件应能承受任意方向的地震作用。 （2）抗震组件/构件应为产品构件，构成形式应便于安装检验; （3）抗震组件/构件采用热镀锌防腐，当有绝缘要求时，应采用喷塑工艺； 6. 力学验算 （1）抗震构件应具有稳定的力学性能，设计及验算应符合构件的应许设计值； （2）抗震构件验算指标：承重吊杆长细比≤100，斜撑杆件长细比≤200，锚栓抗拉/抗剪荷载，抗震连接件角度/性能（应 许30?-60?）； （3）上述计算中荷载最小值为组件最大应许设计值，并满足规范S ≤R. B、采暖及通风空调工程 1、本工程地震设防烈度7度，抗震设防类别为乙类，建筑场地类别为Ⅱ类，建筑性质为重大公共建筑，根据《建筑机电工程抗震设计规范》GB50981-2014，需补充设置抗震支吊架的范围：≥DN65的空调水管或重力超过的其它设备，截面面积≥或直径≥的空调风管，所有防排烟管道、事故通风管道及其设备。间距要求：刚性管道（金属管道）侧向抗震支吊架间距不得超过12米，纵向抗震支吊架间距不得超过24米；柔性管道（非金属管道）侧向抗震支吊架间距不得超过6米，纵向抗震支吊架间距不得超过12米。风管侧向抗震
建筑抗震设计规范
《建筑抗震设计规范》（GB 500011－2001） 《建筑抗震设计规范》 Code for seismic design of buildings GB 50011－2001 主编部门：中华人民共和国建设部 批准部门：中华人民共和国建设部 施行日期：２００２年１月１日 关于发布国家标准《建筑抗震设计规范》的通知 建标[2001] 156 号 根据我部《关于印发1997 年工程建设标准制订修订计划的通知》（建标[1997] 108 号）的要求，由建设部会同有关部门共同修订的《建筑抗震设计规范》，经有关部门会审，批准为国家标准，编号为GB50011－2001，自2002 年 1 月1 日起施行。其中，1.0.2、1.0.4、3.1.1、3.1.3 3.3.1、3.3.2、3.4.1、3.5.2、3.7.1、3.8.1、3.9.1、3.9.2、4.1.6、4.1.9、4.2.2、4.3.2、4.4.5、5.1.1、5.1.3、5.1.4、5.1.6、5..5、5.4.1、5.4.2、6.1.2、6.3.3、6.3.8、6.4.3、7.1.2、7.1.5、7.1.8、7..4、7.2.7、7.3.1、7.3.3、7.3.5、7.4.1、7.4.4、7.5.3、7.5.4、8.1.3、8.3.1、8.3.6、8.4.2、8.5.1、10.1.3、10.2.5、10.3.3、12.1.2、12.1.5、12.2.1、12.2.9 为强制性条文,必须严格执行。原《建筑抗震设计规范》GBJ11－89 以及《工程建设国家标准局部修订公告》（第1 号）于2002 年12 月31 日废止。 本标准由建设部负责管理，中国建筑科学研究院负责具体解释工作，建设部标准定额研究所组织中国建筑工业出版社出版发行。 中华人民共和国建设部 2002 年1 月10 日 前言 本规范是根据建设部[1997]建标第108 号文的要求，由中国建筑科学研究院会同有关的设计、勘察、研究和教学单位对《建筑抗震设计规范》GBJ11－89 进行修订而成。 修订过程中，开展了专题研究和部分试验研究，调查总结了近年来国内外大
建筑抗震设计规范
修订说明 本次局部修订系根据住房和城乡建设部《关于印发2014年工程建设标准规范制订修订计划的通知》（建标[2013]169号）的要求，由中国建筑科学研究院会同有关的设计、勘察、研究和教学单位对《建筑抗震设计规范》GB 50011-2010进行局部修订而成。 此次局部修订的主要内容包括两个方面： 1 根据《中国地震动参数区划图》GB18306-2015和《中华人民共和国行政区划简册2015》以及民政部发布2015年行政区划变更公报，修订《建筑抗震设计规范》GB50011-2010附录A“我国主要城镇抗震设防烈度、设计基本地震加速度和设计地震分组”。 2 根据《建筑抗震设计规范》GB50011-2010实施以来各方反馈的意见和建议，对部分条款进行文字性调整。修订过程中广泛征求了各方面的意见，对具体修订内容进行了反复的讨论和修改，与相关标准进行协调，最后经审查定稿。 此次局部修订，共涉及一个附录和10条条文的修改，分别为附录A和第3.4.3条、第3.4.4条、第4.4.1条、第6.4.5条、第7.1.7条、第8.2.7条、第8.2.8条、第9.2.16条、第14.3.1条、第14.3.2条。 本规范条文下划线部分为修改的内容；用黑体字表示的条文为强制性条文，必须严格执行。 本次局部修订的主编单位： 本次局部修订的参编单位： 主要起草人员： 主要审查人员： 3.4.3建筑形体及其构件布置的平面、竖向不规则性，应按下列要求划分：
1 混凝土房屋、钢结构房屋和钢-混凝土混合结构房屋存在表3.4.3-1所列举的某项平面不规则类型或表3.4.3-2所列举的某项竖向不规则类型以及类似的不规则类型，应属于不规则的建筑： 表3.4.3-1 平面不规则的主要类型 表3.4.3-2 竖向不规则的主要类型 2 砌体房屋、单层工业厂房、单层空旷房屋、大跨屋盖建筑和地下建筑的平面和竖向不规则性的划分，应符合本规范有关章节的规定。 3当存在多项不规则或某项不规则超过规定的参考指标较多时，应属于特别不规则的建筑。 3.4.4 建筑形体及其构件布置不规则时，应按下列要求进行地震作用计算和内力调整，并应对薄弱部位采取有效的抗震构造措施： 1平面不规则而竖向规则的建筑，应采用空间结构计算模型，并应符合下列要求： 1)扭转不规则时，应计入扭转影响，且在具有偶然偏心的规定水平力作用下，楼层竖向 两端抗侧力构件最大的弹性水平位移或和层间位移的最大值与平均值的比值不宜大于1.5分别不宜大于楼层两端弹性水平位移和层间位移平均值的1.5 倍，当最大层间位移远小于规范限值时，可适当放宽； 2)凹凸不规则或楼板局部不连续时，应采用符合楼板平面内实际刚度变化的计算模型； 高烈度或不规则程度较大时，宜计入楼板局部变形的影响； 3) 平面不对称且凹凸不规则或局部不连续，可根据实际情况分块计算扭转位移比，对扭 转较大的部位应采用局部的内力增大系数。 2平面规则而竖向不规则的建筑，应采用空间结构计算模型，刚度小的楼层的地震剪力应乘以不小于1.15的增大系数，其薄弱层应按本规范有关规定进行弹塑性变形分析，并应符合下列要求： 1)竖向抗侧力构件不连续时，该构件传递给水平转换构件的地震内力应根据烈度高低和 水平转换构件的类型、受力情况、几何尺寸等，乘以1.25～2.0的增大系数； 2)侧向刚度不规则时，相邻层的侧向刚度比应依据其结构类型符合本规范相关章节的规 定；
浅析建筑设计中给排水工程的重要性
浅析建筑设计中给排水工程的重要性 摘要：建筑的发展，在现在的建筑当中面积的增大，生活人员的增多，建筑中原有的给排水系统已经不能适应现在发展的需要，本文结合给排水发展的历史、注意的问题，阐述建筑给排水设计在整个建筑设计中的重要促进作用。 关键词：建筑给排水；工艺流程；节能设计；节水工程 Abstract: the development of architecture, the building in the area of now increases, the increase of life personnel, building zhongyuan some water supply system already can not adapt to the needs of the development of now, based on the history of the development of water supply and drainage, pay attention to the problem, this paper expounds the construction drainage design in the architectural design of the important role in promoting. Keywords: building water supply and drainage; Process; Energy saving design; Water saving project 一、给排水工程的发展历程 随着社会的进步，生活水平的提高，建筑能耗和用水量也在逐年增加，人们已不再满足原有的套设计习惯。根据资料显示，建筑能耗约占整个社会能耗的1／3，高居榜首。因此，节能、节水就至关重要了。随着我国市场经济的确立，为了在竞争激烈的市场中求得生存和发展，更要求对以前不受建筑设计重视的给排水工程的设计来一个较大的改革，以适应日趋变化的业主市场。作为一个从事建筑给排水专业的技术人员来说，应清醒地认识本专业在建筑节能、接水中的重要作用，真正把节能节水放在首位。 近年来给排水工程设计的经验教训告诉人们，必须在设计的观念上要有一个较大的革新，才能真正确保给排水工程的设计质量的提高，从而提高劳动生产率，为生产和管理人员创造舒适安全和整洁优美的环境。 二、给排水工程设计要注意的几个因素 1.由于原水水质不同，工艺流程各种组合，但它的基本工艺为混合、絮凝、沉淀、过滤和消毒。在城市水厂中，基本流程为：原水一级泵房一加药一絮凝池一沉淀或澄清池一滤池一消毒清水池一二级泵房一用户。水厂内的主体处理构筑物中沉淀池、滤池基本上都高出地面，只有清水池可以埋入地下，而当沉淀采
机电工程抗震支吊架设置的指导意见
机电工程抗震支吊架设 置的指导意见 Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】
机电工程抗震支吊架设置的指导意见 一、总则： 1.1参考文献 《建筑机电工程抗震设计规范》GB50981-2014 《建筑抗震设计规范》GB50011-2010 1.2术语： 1.2.1抗震支吊架： 与建筑结构体牢固连接，以地震力为主要荷载的抗震支撑设施。由锚固 体、加固吊杆、抗震连接构件及抗震斜撑组成。 抗震支吊架示意图 1-长螺杆；2-设备或管道等；3-螺杆紧固件；4-C形槽钢；5-快速抗震连接构件；6- 抗震连接构件 1.2.2侧向抗震支吊架： 斜撑与管道横截面平行的抗震支吊架。 侧向抗震支吊架示意图 1-斜撑；2-抗震连接构件；3-锚固件；4-螺杆紧固件；5-承重吊 杆；6-管道 1.2.3纵向抗震支吊架： 斜撑与管道横截面垂直的抗震支吊架。 纵向抗震支吊架示意图 1-斜撑；2-抗震连接构件；3-锚固件；4-螺杆紧固件；5-承重吊 杆；6-管道 1.2.4门型抗震支吊架： 两根及以上承重吊架和横梁、抗震斜撑组成的抗震支吊架。 门型侧向抗震支吊架示意图1-结构体；2-长螺母；3-长螺杆；4-方垫片；5-槽钢紧固件；6-膨胀螺栓；7-抗震连接构件；8-槽钢； 9-快速抗震连接构件
1.3 本指导意见中将“抗震设防烈度6度”简称为“6度”； 1.4抗震设防烈度6度及6度以上的地区建筑机电工程必须进行抗震设计； 1.5施工前应与顾问沟通并咨询当地质监站等职能部门，获得顾问或质监 站对于施工方案的认可。 二、各机电专业抗震支吊架的设置范围： 2.1暖通： 2.1.1防排烟风管、事故通风风管及相关设备应采用抗震支吊架（《建筑 机电工程抗震设计规范》GB50981-2014，5.1.4条）；此为强制性条文， 必须严格执行。 2.1.2重力大于1.8kN的空调机组、风机等设备不宜采用吊装安装，当必须采 用吊装时，应避免设在人员活动和疏散通道位置的上方，且应设置抗震支吊架（《建筑机电工程抗震设计规范》GB50981-2014，5.1.5条第四款）。（此处 1.8kN指机组及设备的动荷载） 2.1.3锅炉房、制冷机房、热交换站内的空调水系统管道应有可靠的侧向和纵 向抗震支撑。多跟管道共用支吊架或管径大于等于300mm的单根管道支吊架，宜采用门型抗震支吊架。（《建筑机电工程抗震设计规范》GB50981-2014， 5.1.2条第四款） 2.2 给排水： 室内给水、热水以及消防管道管径大于或等于 DN65的水平管道应设抗震支吊架（《建筑机电工程抗震设计规范》GB50981-2014，4.1.2条第三款）。 2.3 电气： 2.3.1内径不小于60mm的电气配管及重力不小于150N／m的电缆梯架、电缆 槽盒、母线槽均应进行抗震设防。 2.3.2当线路采用金属导管、刚性塑料导管、电缆梯架或电缆槽盒敷设时， 应使用刚性托架或支架固定，不宜使用吊架。当必须使用吊架时，应安装横向防晃吊架； 2.4燃气： 2.4.1内径大于等于25mm的燃气管道应进行抗震设计，管道抗震支吊 架的设置应符合《建筑机电工程抗震设计规范》GB50981-2014第八章的规定；
暖通专业抗震设计专篇
暖通专业抗震设计专篇 设计依据 1、国家现行的主要规范、标准图集： 1.1、GB50981-2014——《建筑机电工程抗震设计规范》； 1.2、GB50011-2010——《建筑抗震设计规范》（2016版）; 1.3、GB50243-2016——《通风与空调工程施工质量验收规范》；1.4、08K132——《风管支吊架》； 1.5、03S402——《室内管道支架及吊架》； 2、按照GB50981-2014《建筑机电工程抗震设计规范》1.0.4条,抗震设防烈度为6度及6度以上地区的建筑机电必须进行抗震设计，本项目必须进行抗震设计； 3、建设单位的设计要求； 4、相关专业提供给本专业的工程设计资料。 暖通专业管线抗震设计范围 1、防排烟风道、事故通风风道及相关设备应采用抗震支吊架； 2、矩形截面面积大于等于0.38平方米和圆形直径大于等于0.70m的风管系统可采用抗震支吊架； 3、锅炉房、制冷机房、热交换站内的管道应有可靠的侧向和纵向抗震支撑； 4、悬吊管道中重力大于1.8kN的设备应设置抗震支吊架； 5、运动时产生振动的风机、水泵、压缩式制冷机组（热泵机组）、空
调机组、空气能量回收机组等设备、设施或运行时不产生振动的室外安装的制冷设备等设备、设施对隔声、降噪有较高要求时，应设防震基础，且应在基础四周设限位器固定。与其连接的管道应采用柔性连接。 设计要求 1、总体要求：抗震支吊架要求质量可靠、便于安装； 2、抗震支吊架设置最大间距满足下表的规定： 注：改建工程最大抗震加固间距为上表数值的一半。 3、每段水平直管段应在两端设置侧向抗震支吊架； 4、当两个侧向抗震支吊架间距大于最大设计间距时，应在中间增设侧向抗震支吊架； 5、每段水平直管段应至少设置一个纵向抗震支吊架，当两个纵向抗震支吊架间距大于最大设计间距时，应按上表规定增设纵向抗震支吊架； 6、抗震支吊架的斜撑和吊架的距离不得大于0.1米； 7、水平管道在安装柔性补偿器及伸缩节的两端应设置侧向及纵向抗震支吊架。
建筑抗震设计规范
建筑抗震设计规范（GB50011-2010）学习体会 2010抗震规范已经到货，抽空学习了一下，与去年注册工程师继续教育课时学的送审稿略有改动，以下简要记述认为对自己设计工作影响较多的修改，钢结构、砌体结构等本人接触不多的内容就不赘述了。一、第3章新增3.10节建筑抗震性能化设计的内容，3.10.3明确给出了中震（即设防烈度）计算的αmax值（送审稿是放在表5.1.4-1处的， 正式版本不知为何又改到了这里）： 6度——0.12；7度（0.10g）——0.23；7度（0.15g）——0.34；8度（0.20g）——0.45；8度（0.30g）——0.68。对于平时设计来说，主要用于超限审查做的中震不屈服或中震弹性设计，一般的结构计算也没必 要做。 二、4.1.6条，将场地类别中的I类细化为I0和I1两个亚类。修订原因是考虑到剪切波速为500-800m/s的场地还不是很坚硬，将此种场地定为I1类，硬质岩石场地定为I0类。相应地，表5.1.4-2提供了这两种场地类别的特征周期值，其中I1类的特征周期值与2001规范中I类场地的 周期值相同。 三、5.1.4条： 1. 增加了6度罕遇地震的αmax值。 2. 计算罕遇地震作用时，特征周期应增加0.05s。01规范只是在计算8度、9度的罕遇地震才有此要求，现要求扩大至各种地震烈度。此条对超限审查的罕遇地震弹塑性分析等有影响。
四、5.1.6条，修改了地震影响系数曲线。曲线的表达式表面上没有变化，但其中曲线下降段的衰减指数γ、直线下降段的下降斜率调整系数η1及阻尼调整系数η2的公式均有变化。 五、5.2.5条，增加了6度地震计算的结构任一楼层的水平地震剪力要求， 01规范只对7-9度有要求。 六、6.1.1条，现浇钢筋混凝土房屋适用的最大高度有所调整。 1. 注4明确表中的框架结构不包括异形柱框架结构，异形柱结构的适用 高度应以异形柱规范为准。 2. 8度地震的适用高度分为0.2g和0.3g两种要求。 3. 框架结构适用高度有所降低。 4. 板柱-剪力墙结构的适用高度增大较多。 七、6.1.2条抗震等级，增加了24m作为抗震等级划分的高度分界。但编委们对条文细节的把握上依然令人失望，如抗震墙结构，H≤24m为四级抗震，H为25-80m为三级抗震，那24.5m应该按几级抗震，这不是又要让俺们和审查的老爷们扯皮吗？搞笑的是框架结构的划分——H≤24m为三级抗震，H为＞24m为三级抗震就没有问题，难道结构抗震等级的划分还是一个委员确定一类结构？这种低级错误在02版高规也是俯拾即是，比如长厚比为5-8为短肢剪力墙，≥8以上为一般剪力墙，小于3为柱，长厚比为3-4之间的就不知为何物了。或许大师、专家们编制规范和我们做设计一样，也是加班加点熬出来的吧，写到后面都快睡着了，有点 错误也就不足为奇矣。 八、6.1.3条第3款修改：地下一层以下抗震构造措施的抗震等级可逐层
住宅建筑工程中给排水的设计探析
住宅建筑工程中给排水的设计探析 摘要：在现阶段的建筑工程中，给排水是非常重要的一项内容，因为给排水系 统在整体建筑中处于一个关键枢纽的地位，其系统设计的好坏直接影响到整体建 筑的质量与在实践应用中的使用年限。与此同时，建筑给排水设计的完善与否将 与建筑中所有家具设备的使用息息相关。本文从建筑给排水设计中的常见问题出发，针对性地提出一系列明确的解决措施。 关键词：建筑给排水设计；常见问题；解决措施 引言 建筑给排水在房屋使用中有重要作用，其质量好坏将直接影响到人们的使用效果。而建 筑给排水设计本身是一个复杂的系统工程，其设计与安装质量受到各种因素影响，很容易出 现质量问题，影响居民生活。在对其设计要注重其科学性、合理性以及严谨性，并加强监管、审核和监督，以保证建筑给排水设计质量。 1建筑给排水设计中的常见问题 1.1给水管道及附件的损坏造成水资源浪费 给水管道的老化，会导致漏水现象的发生，特别是埋在地下的给水管道出现破损很难被 发现，会造成极大的水资源浪费。而阀门、水龙头等的磨损、锈蚀等，也都会无形中浪费水 资源。此外，给水附件如果选择上不合理，就会导致实际的用水量高于出水量，这些都可造 成水资源的浪费。 1.2排水管道设计 排水管道设计要重视管道材料的选择，要选择耐腐蚀性强的材料或者高质量的结果设计。因为排水管道一般排放的是生活污水，若选择劣质或者是抗腐蚀性能不强的材料，很可能会 造成管道渗水，甚至影响整个建筑的使用效果。在选择排水管道管材时，应该加强对质量的 审核，保证管道材料符合设计规范、标准要求。 1.3前期考虑不周导致的倒流防止器问题 众所周知，在城市这一复杂庞大的大环境中其地下地上环网结构相当繁复，因为其内部 存在的各个阶段的水压也大不相同，需要建筑设计者根据城市的具体情况进行针对性的调整 和改善。如果为了经费和利益考虑，或者是工程中的麻痹大意造成倒流防止器的装备缺失， 那么一旦在城市环网中出现高低相差巨大的压力情况时，就会发生因为压力过高的接口，其 中所拥有的水流在进行流向时经过某一压力低的接口时，两者会发生激烈的“冲突”敬畏导致 城市的水表发生了严重的倒转情况，甚至遍布在城市管网内的水流将会与小区管道网内的水 发生交汇，进而被污染，后果不堪设想。 2建筑给排水设计中相关问题的解决措施 2.1建筑给水设计要点 第一，水表设计需科学。在设计阶段，需要对水表的位置进行合理的评估，将其易于抄 写作为重要的考虑项目，通常将水表设置在室外环境或者放置在楼梯间位置。在住宅建筑过

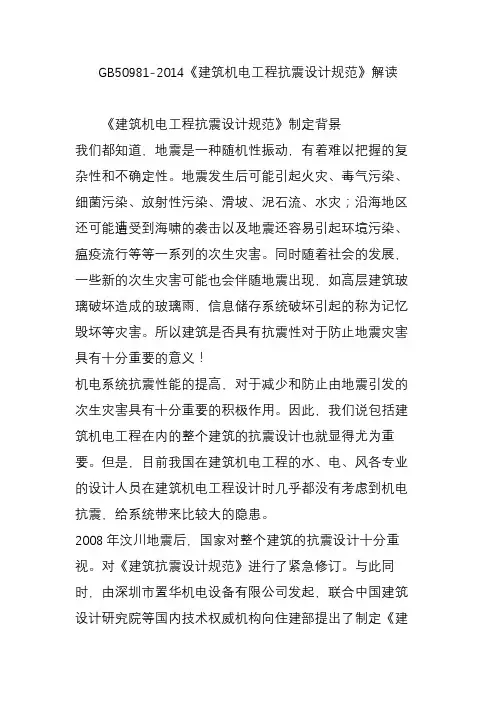

GB50981-2014《建筑机电工程抗震设计规范》解读
