浅谈LNG加气机加气系统及计量系统的优化设计
lng气化站供气方案
LNG气化站供气方案1. 引言LNG（液化天然气）作为一种清洁能源，受到了广泛的关注和应用。
LNG气化站是LNG供气系统的重要组成部分，其功能是将LNG从液态转化为气态，以便供应给工业、商业和居民用户。
本文将重点介绍LNG气化站供气方案，包括供气原理、系统组成、运行流程以及优势和应用。
2. 供气原理LNG气化站的供气原理是通过加热LNG使其从液态变为气态。
具体而言，LNG经过减压阀减压后，进入气化器，通过加热器加热，使其温度升高，从而使LNG分子间的吸引力减小，在一定压力下变为气态。
气化后的天然气可以通过管道输送到需要供气的用户处。
3. 系统组成LNG气化站主要由以下几个部分组成：3.1 LNG储罐LNG储罐是用来储存液态LNG的容器，通常采用双壁设计，保证LNG的安全储存和减少损失。
储罐通常位于地下，以减少对环境的影响。
3.2 减压阀减压阀用于将LNG的高压减压到合适的工作压力，保证系统的安全运行。
减压阀具有自动调节压力的功能，能够根据系统需求进行调整。
3.3 气化器气化器是将液态LNG转化为气态的关键设备。
气化器采用热交换技术，将热源与LNG进行热交换，使其温度升高，从而使LNG分子间的吸引力减小，产生气态天然气。
3.4 加热器加热器是提供热源的设备，通常使用燃气或电力作为能源。
加热器通过加热气化器中的液态LNG，使其温度升高，实现液态到气态的转变。
3.5 管道输送系统管道输送系统是将气化后的天然气输送到需要供气的用户处的重要组成部分。
该系统通常由管道、阀门、计量装置等组成，能够实现天然气的稳定输送和灵活供应。
4. 运行流程LNG气化站的运行流程如下：•步骤1：LNG从LNG储罐中抽取，经过减压阀减压。
•步骤2：减压后的LNG进入气化器，与热源进行热交换，温度升高。
•步骤3：加热后的LNG经过加热器进一步升温，使其转化为气态。
•步骤4：气化后的天然气通过管道输送系统，供应给工业、商业和居民用户。
LNG加气站及CNG常规加气站工程初步设计
LNG加气站及CNG常规加气站工程初步设计LNG加气站和CNG常规加气站是现代化的加气设施，用于为液化天然气（LNG）和压缩天然气（CNG）车辆提供燃料，这些车辆在环保和经济方面都具有明显优势。
下面对LNG加气站和CNG常规加气站的初步设计进行介绍。
LNG加气站主要由以下几个部分组成：LNG储罐、泵站、蒸发器、加气机、压缩机、计量系统和安全控制系统等。
首先，LNG储罐是用来存储液化天然气的设备，必须具备一定的密封性和保温性能，以确保LNG的质量和储存安全。
泵站用于抽取储罐中的LNG，并将其送入蒸发器进行蒸发，蒸发后的气体将被加气机压缩，并通过压缩机增压，最后通过计量系统向车辆提供燃料。
安全控制系统负责监控LNG加气站的运行状态，并对温度、压力等参数进行实时检测和报警。
CNG常规加气站主要由以下几个部分组成：CNG储气罐组、气压调节装置、净化装置、计量系统和安全控制系统等。
CNG储气罐组用于存储压缩天然气，同样需要具备较高的密封性能和安全性能。
气压调节装置主要用于调整CNG的压力，以满足不同车辆的需求。
净化装置则用于去除CNG中的杂质，提高燃气的纯度。
计量系统负责测量和记录车辆加注的CNG数量，以确保计费的准确性。
安全控制系统通过对加气站的运行状态进行监控和控制，确保加气站的安全性和稳定性。
在LNG加气站和CNG常规加气站的设计中，必须考虑以下因素：首先，安全性是最重要的因素之一、加气站必须严格遵守相关安全规定，确保加气过程的安全性和可靠性。
其次，加气站应高效节能，具备较低的能耗和较高的环保性能，以满足绿色出行的要求。
最后，加气站的设计需要考虑可操作性和可扩展性，满足未来道路交通发展的需求。
总结起来，LNG加气站和CNG常规加气站是为LNG和CNG车辆提供燃料的现代化加气设施。
通过合理设计和布局，可以满足车辆加气需求，提高加气效率，保障加气过程的安全和可靠性。
与传统燃油车相比，LNG和CNG车辆具有更低的排放和更低的运营成本，是未来道路交通发展的趋势。

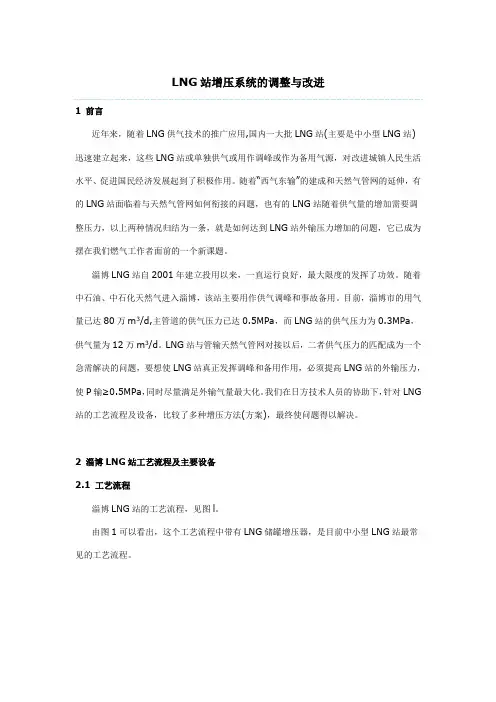

LNG站增压系统的调整与改进
LNG站增压系统的调整与改进1 前言近年来，随着LNG供气技术的推广应用,国内一大批LNG站(主要是中小型LNG站)迅速建立起来，这些LNG站或单独供气或用作调峰或作为备用气源，对改进城镇人民生活水平、促进国民经济发展起到了积极作用。
随着“西气东输”的建成和天然气管网的延伸，有的LNG站面临着与天然气管网如何衔接的问题，也有的LNG站随着供气量的增加需要调整压力，以上两种情况归结为一条，就是如何达到LNG站外输压力增加的问题，它已成为摆在我们燃气工作者面前的一个新课题。
淄博LNG站自2001年建立投用以来，一直运行良好，最大限度的发挥了功效。
随着中石油、中石化天然气进入淄博，该站主要用作供气调峰和事故备用。
目前，淄博市的用气量已达80万m3/d,主管道的供气压力已达0.5MPa，而LNG站的供气压力为0.3MPa，供气量为12万m3/d。
LNG站与管输天然气管网对接以后，二者供气压力的匹配成为一个急需解决的问题，要想使LNG站真正发挥调峰和备用作用，必须提高LNG站的外输压力，使P输≥0.5MPa，同时尽量满足外输气量最大化。
我们在日方技术人员的协助下，针对LNG 站的工艺流程及设备，比较了多种增压方法(方案)，最终使问题得以解决。
2 淄博LNG站工艺流程及主要设备2.1 工艺流程淄博LNG站的工艺流程，见图l。
由图1可以看出，这个工艺流程中带有LNG储罐增压器，是目前中小型LNG站最常见的工艺流程。
主要设备工艺流程决定工艺设备，淄博LNG站的主要设备相关参数见表1、表2。
表1 LNG储罐参数储存介质LNG 设计温度(℃) -196 设计压力(MPa) 0.75 内罐材质0Cr18Ni9 安全阀起跳压力(MPa) 0.55 有效容积(m3) 100这种方法(方案)是在LNG储罐排液口之后增加LNG低温泵，利用泵的机械功使LNG 低温液体增压，向LNG气化器输液，等压气化后向站外输气。
3.1.2 压缩机增压法这种方法(方案)就是在空浴(水浴)气化器之后增加天然气压缩机，对气化后的常温天然气进行压缩，达到增压的目的，从而向站外输气。
浅谈LNG加气机加气系统及计量系统的优化设计
浅谈LNG加气机加气系统及计量系统的优化设计摘要：近年来，在国家大力推广清洁燃料的背景下，LNG汽车加气机的应用范围越来越广，LNG加气机的需求也出现了大幅度的增长。
目前，LNG加气站在加气时普遍存在着LNG损失量大和计量不准的问题。
因此，对LNG加气站的加气系统和计量系统进行优化设计具有重要的现实意义。
关键词：LNG加气机系统计量设计LNG是液化天然气的英文缩写，它是一种车用的清洁燃料，由于这种能源具有高效、清洁的特点，近年来引起了人们的广泛关注。
目前，“单一燃料LNG 重型商用车”、“单一燃料LNG公交车示范工程”等项目已被列入了国家863科技攻关计划之中。
在工作介质的影响下，LNG加气站具有易燃、易爆和低温深冷的特性，同时周边环境也较为复杂。
这就意味着在LNG加气站的设计过程中需要对各方面的因素进行综合考虑。
当前，我国液化天然气汽车（LNGV）的发展尚处于起步阶段，工程设计、施工等方面的经验也不多，本文对LNG加气站的加气和计量系统进行了优化设计，以供参考。
一、总体设计1.LNG加气站的结构LNG加气站是一种高度集成的组合设备，一般分为主撬、加气机和辅助控制电器系统等3个部分，主要设备有LNG储罐、低温泵、调压气化器、加气机等。
2.LNG加气站的工艺流程LNG加气站的工艺流程主要分为卸车、加气以及调压等3个基本流程。
2.1卸车流程用低温运输槽车将LNG从LNG液化厂运到LNG汽车加气站，然后通过加气站卸车接口、潜液泵、真空管道、阀门等将其灌注到LNG汽车加气站低温储罐之中。
2.2加气流程给汽车加气的时候，首先要将LNG输送到低温潜液泵之中，然后使用加气机来控制输送的流量，采用LHG流量计对输出的LNG进行计量，最后在控制面板上显示出LNG的价格和质量（或立方数）。
2.3调压的具体流程卸车之后，使用LNG低压泵将储罐中的一部分LNG输送至气化器，气化之后再通过气相管路回到储罐，直到罐内的压力达到设定的标准压力为止。
浅谈LNG加气机的计量检定
浅谈LNG加气机的计量检定作者：贾男来源：《科学与财富》2017年第04期摘要：LNG加气机是一种将LNG燃料加注到LNG汽车的一种专用计量设备，因为它兼具计量和计价的功能，具有贸易结算的特性，所以被列入我国强制检定类计量器具目录，对其实施有效的计量检定工作具有重要意义。
本文对LNG加气机计量检测技术的现状和计量检定方法进行了分析，希望对推动相关计量检定工作的发展能够有所借鉴。
关键词：LNG加气机；检定；计量1 概述LNG加气机是一种带有计量和计价功能的专用设备，经过几年的发展，我国的LNG加气机技术已经日趋成熟。
2015年6月，国家质量监督检验检疫总局发布了液化天然气加气机计量检定规程（JJG 1114-2015），对LNG加气机的检定进行了规范。
本文就LNG加气机计量检定的现状及可能出现的问题进行分析，力求促进LNG加气机产业的发展及技术进步。
为了完善LNG加气机检定规范、发展LNG加气机检定技术，国家质量监督检验检疫总局于2015年6月首次制定并发布了主要由中国测试技术研究院、北京市计量检测科学研究院和成都华气厚普机电设备股份有限公司起草的液化天然气加气机检定规程（JJG1114-2015）。
该规程对LNG加气机的计量性能要求（包括允许误差、重复性、流量范围、最小质量变量、付费金额误差）、通用技术要求（包括外观及随机文件、主要功能、安全功能等）和计量器具控制（包括检定条件、项目和方法等）都作出了明确的规定。
2 LNG加气机的计量检定现状LNG加气机的检定现状LNG加气机在使用过程中，LNG温度一般为-120℃至-160℃，加气管内外温差大，夏天甚至可以达到200℃，因此在管路中普遍存在气化现象，形成气液混合多相流的情况。
由于LNG质量流量计在气液混合比超过一定值时，计量的误差较大，因此会引发贸易纠纷，不能满足公平贸易结算的要求。
当前，我国经济的经展基础使节能、环保理念得到推广，社会向现代化、智能化的方向不断发展，这是一种大趋势，更是社会发展的必然。
撬装式LNG系统优化
首先精确测量标准空容器的质量 （Ｍ１ｉ ） ，然后将 ＬＮＧ 加气机计数器清零 ，将 ＬＮＧ 加气枪接入标准容 器 ，开启 ＬＮＧ 加气机加气 ，当容器质量达到规定称量 点时 ，关闭 ＬＮＧ 加气枪 ，取下 ＬＮＧ 加气枪 ，再次测量 标准容器的质量 （Ｍ２ ｉ ） ，同时 ，读取 ＬＮＧ 加气机显示 的加气质量 （Ｍｊｉ ） ，则通过 ＬＮＧ 加气机的气体质量 （Ｍｉ ）为 ：
加气
方式 回气 闷充
充装次数 ／ 次 １ １
加气前 瓶重 ／ｋｇ
１９７ ．０ １９７ ．０
加气后 瓶总重 ／ｋｇ
３５８ ．０ ３５５ ．０
实际加气 称重量 ／ｋｇ
１６１ ．０ １５８ ．０
显示重量 ／ ｋｇ
１６１ ．７ １５８ ．０
误差
０ ．４３５％ ０ ．５０１％
２
回气
１
１９６ ．０ １８６ ．０
殷劲松等 ．橇装式 ＬＮＧ 加气机加气系统及计量系统的优化设计 ．天然气工业 ，２０１２ ，３２（３） ：１０５‐１０８ ． 摘 要 针对目前橇装式 ＬＮＧ 汽车加气站加气时 ＬＮＧ 损失量大和计量不准的问题 ，对 ＬＮＧ 加气站的加气系统 和计量系统进行了优化设计 ：加气机设有加气枪接口 、加气枪回流接口和回气枪接口 ，按照“ＬＮＧ 损失量最小”的设计理 念 ，分别设计了待机模式 、加注模式下的加气操作流程 ；应用双流量计计量法设计了加气计量系统 ，并用质量检定法验证 了该系统的精度 。 试验验证结果表明 ：该橇装式 ＬＮＧ 汽车加气站加气系统运行稳定 ，计量误差小于 １％ ，能满足计量要 求 ，可在实际工程中推广应用 。 关键词 ＬＮＧ 汽车 橇装式加气站 加气系统 计量系统 双流量计计量法 质量检定法 ＤＯＩ ：１０ ．３７８７／ｊ ．ｉｓｓｎ ．１０００‐０９７６ ．２０１２ ．０３ ．０２３
LNG加气机工作原理图及加气流程
LNG加气机工作原理图及加气流程概述LNG加气机是一种用于将液化天然气（LNG）转化为压缩天然气（CNG）的设备。
LNG加气机的工作原理是将液态LNG通过一定的工艺流程压缩成高压CNG，以满足车辆加气需求，是LNG转化为CNG的关键设备。
本文将介绍LNG加气机的工作原理图及加气流程，以便更好地了解LNG加气机的运行需要。
工作原理图LNG加气机的工作原理图如下：液化气体储罐–液控系统–内置制冷系统–预处理系统–燃油机–压缩机–储气罐–加气枪加气流程LNG加气机的加气流程如下：1.打开加气机系统后，将液态LNG中的液态烃通过管道送入LNG加气机内。
2.液化气体储罐将液态LNG从J的储存罐中抽取。
3.液控系统将LNG加入制冷系统内，利用燃耗机的余热将 LNG蒸发成CNG。
4.内置制冷系统将其余热与液氮冷却熔解后的再生气体，再回收为热能来保证制冷系统的运行。
5.经过预处理系统处理后的液化天然气原料燃料流经燃油机点火，然后生成动力，开始运行压缩机。
6.压缩机将高压CNG通过管道送入储气罐。
7.加气枪将高压CNG从储气罐中抽取，然后通过加气枪将CNG加至车辆燃气燃料箱内。
以上是LNG加气机的加气流程。
总体来说，LNG经过储存罐、液控系统、制冷系统、预处理系统、燃油机、压缩机、储气罐，再到加气枪，最终进入车辆燃气燃料箱中，在这个过程中实现了LNG转化为CNG。
尾声LNG加气机是一种将液态LNG转化为压缩天然气（CNG）的设备，其工作原理是通过一定的工艺流程将液态LNG压缩成高压CNG。
LNG加气机的加气流程主要包括液态烃的输入、制冷系统和压缩系统的运行、高压CNG的储存和加气枪的传输等环节。
希望本文对大家了解LNG加气机的运行原理有所帮助。
浅谈LNG加气机加气系统及计量系统的优化设计
Ｌ Ｎ Ｇ是 液化 天 然气 的英文 缩 写 ，它是 一种 车 用 的清 洁燃 料 ，由于这 种能 源 具有 高效 、清洁 的特 点 ， 近年 来 引起 了人 们 的广 泛关 注 。 目前 ， “ 单 一燃 料 Ｌ Ｎ Ｇ重型 商用 车 ” 、 “ 单 一燃 料 Ｌ Ｎ Ｇ公 交车 示范 工程 ” 等 项 目已被 列入 了 国 家 ８ ６ ３ 科 技 攻关 计 划之 中。在 工 作介 质 的影 响 下 ， Ｌ Ｎ Ｇ 加气站 具有 易燃 、易爆 和低 温深 冷的特 性 ，同 时周边 环境也 较 为 复杂 。这 就意味 着在 Ｌ Ｎ Ｇ加气 站的 设计过程 中需要 对各方 面 的因素 进 行 综合 考 虑 。当前 ，我 国 液化 天然 气 汽车 （ Ｌ Ｎ Ｇ Ｖ ） 的发 展 尚处 于 起 步 阶段 ，工程 设计 、施 工等 方面 的经验 也不 多 ，本文对 Ｌ ＮＧ加 气站 的 加气 和计 量系统 进行 了优化 设计 ，以供参 考 。
２ ０ １ ３ 盛 年 ８ 月 Ｉ Ｉ
一
Ｃ ｈ 中 ｉ 国 化 工 贸 易 ｎ ａ Ｃ ｈ ｅ ｍ ｉ ｃ ａ ｌ Ｔ ｒ ａ ｄ ｅ
浅谈 Ｌ Ｎ Ｇ 加气 机 加气 系统及 计 量 系统 的优化 设 计
王微 坡
（ 陕 西省燃气 设计 院 陕西西 安 ７ １ ０ ０ ０ ０）
一
计量 。
４ ． Ｌ ＮＧ加气枪 的设备 加 气枪和 流量 计是 Ｌ Ｎ Ｇ加 气枪 的主要设 备 ，其 中加气枪 一般 采用 从 国外进 口的品牌 ，使 用流 量计 的 时候要 根据 加气 和 回气的 具体情 况 进行 计量 。
三、计量 检定 系统
篓 堡垒
摘
要 ：近年 来，在 国家大力推广清洁燃料的背景下，Ｌ Ｎ Ｇ 汽车加 气机的应用范 围越来越 广， Ｌ ＮＧ加 气机的需求也 出现 了大幅度的增长。 目前
液化天然气(LNG)高效压缩设备的改进策略
液化天然气（LNG）高效压缩设备的改进策略引言：液化天然气（LNG）作为清洁、高效且环保的能源替代品，被广泛应用于工业和民用领域。
LNG的生产过程中，高效的压缩设备起着至关重要的作用。
然而，传统的LNG压缩设备在能源利用和设备效率方面仍存在一些挑战。
为了提高LNG压缩设备的效率，并优化整个生产过程，改进策略迫在眉睫。
本文将探讨液化天然气高效压缩设备的改进策略，并提出切实可行的解决方案。
一、设备设计和结构的优化1. 提高密封性能：LNG压缩设备的密封性能直接影响到系统的效率和安全性。
通过使用高性能的密封材料，如氟橡胶等，可以减少设备的漏气现象，提高能源利用效率。
2. 降低摩擦损失：减少设备内部部件的摩擦损失是提高效率的关键。
使用低摩擦材料和润滑剂，如特殊陶瓷涂层和微纳润滑剂，可以减少设备摩擦力并降低能量损耗。
3. 优化冷却系统：合理设计和优化冷却系统是改进LNG压缩设备的重要策略。
提供均匀的冷却效果，减少热点和冷点的温差，可以提高设备效率和寿命。
二、能量回收技术的应用1. 应用换热器：在LNG压缩过程中，热量的损失是不可避免的。
通过设置热交换器，可以将部分废热转移到其他系统中进行再利用。
这不仅可以提高能源利用率，减少运行成本，还可以减轻环境负担。
2. 利用动能回收：在LNG压缩过程中，气体会带着高速进入设备，再被压缩。
运用涡轮机或涡轮增压器将高速气体的动能转化为机械能，并回收到系统中，可以充分利用能量，提高设备效率。
三、智能化控制系统的应用1. 实时监测和优化：通过安装传感器和监测装置，实时监测设备的运行状态，如温度、压力、流量等，可以及时发现问题并对设备进行调整和优化。
智能化控制系统能够自动根据监测数据进行设备运行的优化，并提出有效的改进策略。
2. 数据分析和预测：通过对设备运行数据的收集和分析，结合机器学习和人工智能技术，可以预测设备的故障和需求变化，提前做出调整和维护，以保证设备运行的高效性和可靠性。
关于LNG加气机的计量检定探讨
技术应用
关于 \@]加气机的计量检定探讨
周'宇
漳州市计量所 福建 漳州 U&U"""
摘'要步入 !# 世纪以来随着我国各行各业的飞速发展新兴行业的不断崛起石油资源的需求量大幅上升导致了其供 不应求 基于这样一种背景液化天然气越来越受到重视其清洁廉价的特点使它被广泛地应用到各行各业与人们的 实际生活中 而液化天然气在使用过程中需要一种计量器具来实现贸易双方的公平交易 \@]加气机正在这样一种形 势下发展起来但其目前正处于一个相对不成熟的发展阶段 阐述了 \@]加气机的结构工作原理和它工作时的流程 并探讨了技术方面存在的问题和两种检定方法的不同适用条件以期对推动我国计量检定行业的发展能够有所参考和 借鉴 关键词 液化天然气 加气机 计量检定 B?,#";UQ&Q DP;,55-;#""& a$%%<;!"#$;"&;"%#
ቤተ መጻሕፍቲ ባይዱ
!'引言 液化天然气' \@]( 作为一种新兴的清洁能源!在石油资源
越来越短缺的背景下!其重要性不言而喻!已被广泛应用到公 交车及长途运输车上" \@]加气机的主要作用是将液化天然 气注入到汽车的车载气瓶上!同时它还兼具计量所加注的天然 气量和价格的功能!正因为 \@]加气机具有这种贸易结算的 特有属性!国家强制检定类计量目录也将其收入其中!进行强 制检定" 由于 \@]加气机是一种新兴的设备!其检定方面还 不完善!无论国内还是国外都缺少相关完善的检定方法!国内 相关计量检定规程也处于空白!给 \@]加气机检定工作带来 一定难度" "'67, 加气机的工作原理 #;#'\@]加气机结构
LNG加气站设计优化
LNG加气站设计优化摘要LNG加气站的设计问题是LNG加气站研究中的一个重要课题。
针对现有设计中存在的总体技术路线不合理、工艺布局保守、经济技术指标低等问题，以工艺流程和设备选型的优化为突破口，根据LNG加气站设备的特点，分析了LNG储罐、低温潜水泵、气化器、低温管道等主要设备，对LNG加气站进行了优化设计。
关键词：加气站；LNG；优化设计1.引言LNG的成分与天然气相似，以甲烷为主，含有少量乙烷、丙烷、氮气等气体。
与天然气相比，在储运方面具有明显的能源优势和经济性。
但在使用中仍存在不合理的现象，为此本文进行了相应的优化设计，以提高电站的经济效益。
2.LNG加气站基本设计2.1LNG加气站选址作为设计的重要组成部分，正确的选址可以有效降低加气站的成本，提高利用率。
影响LNG加气站选址的因素包括国家有关法规、当地经济发展、交通量和城市发展规划、LNG气源供应、用户需求和技术水平。
2.2影响选址的因素分析（1）客户需求LNG加气站的服务对象是LNG燃料汽车。
目前，灌装车辆主要是公交车和重型卡车。
（2）规划当地物流业的交通流在规划LNG加气站布局时，必须充分考虑当地物流业的发展现状和前景。
当交通流量较大时，LNG加气站的选址应考虑更多的车辆加气需求。
（3）技术和安全因素选址应充分考虑技术因素。
站间距应满足加气车辆耐久性的要求。
气源与加气站之间的运输时间应小于站内周转时间。
加气站的加气能力应满足LNG汽车的需求。
（4）政策法规要注意政策法规的影响。
在选址、发展和改革过程中，涉及到土地等政策约束。
在施工和运营过程中，应遵守安全监督、质量监督、环境保护等管理规定。
政府推广LNG应用也将决定相关产业的发展速度。
2.3选址步骤根据以上影响因素，可参照以下步骤进行选址：（1）开展现状调查，收集分析选址影响因素，为后续环节提供数据支持。
（2）需求分析是对施工现场LNG 加气站的需求进行分析，包括现有需求、未来需求、需求特点、需求分布等。
LNG加气机的计量检定现状及优化措施
LNG加气机的计量检定现状及优化措施Abstract： The exploitation and utilization of a large amount of petroleum resources make the reserves of petroleum resources decrease day by day， and the crisis of energy depletion becomes more and more serious. In this situation， natural gas has been widely used in people's daily life and industry production by virtue of its advantages of low cost and no pollution，and has become the most important substitute for oil. Therefore， based on the structure and working principle of the liquefied natural gas （LNG） aerator，this paper analyzes the present situation of the measurement and verification of the LNG aerator， and puts forward the corresponding optimization measures.Keywords： LNG aerator； metrological verification device； detection technology； optimization measures 引言在石油资源日益枯竭的今天，寻找石油资源的代替能源已经成为现阶段最重要的研讨话题。
LNG加气站加气及计量系统的优化设计
LNG加气站加气及计量系统的优化设计发布时间：2021-04-13T07:30:29.345Z 来源：《防护工程》2021年2期作者：杜华清[导读] LNG汽车在我国城市得到了广泛的推广，与之相配套的橇装式LNG加气机也得到了人们的重视。
橇装式LNG加气机具有占地面积小、建设周期短、自动化程度高、运营成本低等方面的优势，同时也是我国节能型清洁汽车燃料的发展使用设备之一。
山东临沂 276000摘要：LNG汽车在我国城市得到了广泛的推广，与之相配套的橇装式LNG加气机也得到了人们的重视。
橇装式LNG加气机具有占地面积小、建设周期短、自动化程度高、运营成本低等方面的优势，同时也是我国节能型清洁汽车燃料的发展使用设备之一。
但橇装式LNG加气机加气系统及计量系统存在损失量大、计量不准的问题，文章针对此问题对橇装式LNG加气机加气系统及计量系统的优化设计进行思考。
关键词：橇装式LNG加气机；加气系统；计量系统；优化设计在我国推广应用清洁燃料汽车的号召下，天然气汽车在越来越多的城市得到发展和应用，其中，应用最为广泛的是压缩天然气汽车。
液化天然气汽车（LNG）以其自身污染小、安全性高、经济实用的特点，被广泛的应用在大型长途运输中。
由此，我国在北京、长沙、杭州等地区加强了对LNG汽车及其有关加气站的建立。
在这些加气站中，除了包括常规设备的系统加气站外，还包括将加气站设备在工厂集成安装在撬板上的撬装式LNG加气站。
但由于LNG加气站发展起步较晚，在具有的使用和建设中存在一些问题，比如计量数据不精确。
基于此，文章对橇装式LNG加气机加气系统及计量系统的优化设计进行思考。
一、LNG加气站结构的总体设计（一）LNG加气站结构LNG加气站是一种高度集成的组合设备，主要是对整台设备进行撬装化的设计，具体分为主撬、辅助控制电器系统和加气机三个部分。
涉及的设备包括低温储罐、LNG泵、LNG汽化器和LNG售气机等。
（二）LNG工艺流程LNG工艺流程主要包括卸车、加气、调压三种。
lng加气方案
LNG加气方案引言液化天然气（LNG）作为一种清洁能源，被广泛应用于交通运输、工业生产等领域。
LNG加气方案是指通过LNG加气站将液化天然气转化为气态天然气，并供应给车辆等使用者。
本文将介绍LNG加气方案的基本原理、技术要点以及未来发展趋势。
1. LNG加气方案原理LNG加气方案的基本原理是将液化天然气通过加气站设备转化为气态天然气，再将其供应给需要使用的车辆或设备。
具体的加气过程如下：1.接收和储存LNG：LNG作为液态储存在LNG加气站内的储罐中，储罐通常采用高压储罐或低温储罐来保持LNG的稳定状态。
2.卸储和泵送LNG：通过输送管道将LNG从储罐中泵送至加气设备。
该过程需要保持恒定的压力和温度，以确保LNG的稳定状态。
3.加热和蒸发LNG：将LNG经过加热设备进行加热，使其从液态转化为气态。
该过程需要消耗一定的能量，通常采用燃气或电力来提供热能。
4.过滤和净化气体：经过加热后的气态天然气可能含有一些杂质，需要通过过滤和净化设备将其去除，以确保供应给车辆的气体品质合格。
5.计量和充装气体：将经过净化的气体通过计量设备进行计量，然后将其充装至车辆的燃气储存系统中。
充装过程需要保持一定的压力和流速，以确保充装的效率和质量。
2. LNG加气方案技术要点LNG加气方案需要涉及多个关键技术点，以确保加气过程安全、高效和环保。
以下是几个主要的技术要点：•储罐设计和安全：LNG加气站的储罐需要具备良好的密封性和耐压能力，以确保LNG的储存和输送安全。
同时，储罐还需要具备良好的保温性能，以减少能量损失。
•加气设备和管道设计：加气设备和管道需要具备良好的耐高压和耐低温性能，以应对LNG加气过程中的压力和温度变化。
同时，加气设备和管道的设计需要考虑到设备的可靠性和维护性。
•气体过滤和净化技术：过滤和净化设备需要能够有效去除气体中的杂质和污染物，以确保供应给车辆的气体品质合格。
常见的过滤和净化技术包括活性炭吸附、湿式洗涤等。
LNG加气站的设计
LNG加气站的设计LNG加气站的设计可以从以下几个方面考虑：站点选址、站点功能区划、设备配置、安全保障以及环境保护等。
首先，站点选址是设计中非常关键的一个环节。
选址最好靠近天然气管道或LNG供应站，以便于供气。
同时，还要考虑到LNG运输车辆的进出方便性，因此选址应靠近主要交通干道，并且要远离居民区和火源，确保安全。
针对站点的功能区划，可以分为进站区、加气区、生产区、运营管理区和停车区等。
进站区应包括安全检查门、道闸等，确保只有经过相应准入审查的车辆才能进入。
加气区则是核心区域，需要设置LNG加气设备、加气枪、气瓶存放区、防爆控制室等。
生产区主要是用于气瓶检修和液化天然气的气化工艺，因此需要设置相应的设备和操作空间。
运营管理区则是办公、人员休息和配电等区域。
停车区则用于短期停车和等候。
LNG加气站的设备配置也是设计的重要内容之一。
主要包括液化天然气储存罐、气体泵、加气机、汽车加气枪等。
液化天然气储存罐是储存LNG的关键设备，选用的储罐应具备良好的密封性、耐压性和安全性能。
气体泵则是将LNG从储罐中抽出并加压供给加气机，需要具备高效稳定的工作性能。
加气机则将LNG加压到指定的压力，便于汽车加气。
汽车加气枪则是连接加气机和汽车加气口的设备，需要具备高压安全阀等功能。
安全保障是LNG加气站设计中非常重要的一方面。
首先，LNG加气站应具备完善的安全防护设施，如防爆控制室、爆炸消防器材等，以应对突发事故。
其次，应有完善的安全标识和警示标识，方便操作人员和使用者明确安全操作流程和注意事项。
此外，设计中还需考虑周边环境及设备彼此之间的安全距离，以降低事故发生的概率。
环境保护也是LNG加气站设计的重要一环。
LNG加气站应配备废气治理设备，如气体控制设备和储瓶区通风装置等，以保证排放的气体达标。
同时，需要严格控制站点运营过程中的噪音、振动等环境污染，类似于声屏障等设施可用于隔离周边噪音。
综上所述，LNG加气站的设计需要综合考虑站点选址、功能区划、设备配置、安全保障以及环境保护等多个因素。
