电子产品外观检验标准[优质PPT]

电子产品外观检验标准[优质PPT]
次,先外后里” 之一定次序进行检验.
3)不符合品:不符合规格或顾客要求的产品或物料. 4)可疑品:检验和测试状态不明确,或者由于长期保管等原 因引起质量变异或降低的可能物料或成品.
六.判定等级划分
一般可分为三个等级(CRI /MAJ/MIN)
A:严重缺点:(CRI) 1)造成产品功能完全失效或重要特性丧失之缺点. 2)影响人身安全与损害健康之缺点. 3)信赖性测试不合格. B:主要缺点(MAJ) 1)造成产品部份结构缺陷,但不影响功能之缺点. 2)客户特别标明拒收之缺点. 3)有触感的外观缺限,未影响结构. C:次要缺点(MIN) 1)缺点项目对产品结构,尺寸,功能特性无影响之缺陷. 2)无触感的外观缺限.
例如1个瑕疵在多少平方毫米中有几个瑕点等,
3. 针对颜色检验标准详见以上第八点) 4. 依靠检验人员素质,丰富经验,及较高的
判断能力
十.外观一般目视条件
1..待验物置于700lux~1200的亮度下,受验面与检验者成45度角, 距离30cm接受检验.
2.目视时间:3~5sec. 3.一般不在反光或逆光下检验,以免强化可能出现之瑕疵. (如果客户有特别要求依客户要求为标准)
价(如金属的显徽组织图片)
检验样品(件)比较法:将实物产品质量特性和标准样品,极
限样品及程度样品进行比较判定
五.一般产品表面等级划份及述语
1).一级表面:在使用中常看得见的重要表面. (例如 logo,mark,正面与上面等) 2).二级表面:在使用中不易察觉到的非重要表面.(一般指 两侧及背面部份) 3)三级表面:内侧与底面 注:应纵三个视角去检验,正视侧视俯视,一般可“先主后
八 产品颜色的检验
颜色是属于产品的固有的质量特性,一般检 验方法如下:

电子测量与产品检验第4章 简单电子产品的检测PPT课件

电子测量与产品检验第4章 简单电子产品的检测PPT课件
第4章 简单电子产品技术指标及检测
学习目标
1、熟悉串联型直流稳压电源的工作原理及功能; 2、掌握串联型直流稳压电源的主要技术指标; 3、熟悉超外差收音机的工作原理及功能; 4、掌握超外差收音机的主要技术指标; 5、掌握高频信号发生器、失真度仪的使用。
学习目标
掌握工装的概念和制作方法 掌握高频信号发生器、失真度仪、电子毫伏表、
v 信号失真的程度用谐波失真度表示。它的定义是全部谐波 能量与基波能量之比的平方根。对于纯电阻负载,则定义 为全部谐波电压(或电流)有效值与基波电压(或电流) 有效值之比,即:
n
D 0
U22U32 Un210 %0 U 1
Ui2 i2 10 %0 U 1
v 上式中,U 1 为基波电压有效值;U2、U3 … U n 为各次谐波电 压有效值;D 0也可称为失真系数或失真度。
❖ 测输出电阻
ro
△UO △IO
△Ui 0
测试电路不变。
测试过程是:调节自耦变压器,使Ui=220V,输出 电压Uo=9V,并保持不变;再调节RL,使输出电流Io从 500mA变化到0,则 △Io=500mA,并测得输出相应变化 量△Uo;可以根据公式求得ro的值。
❖ 测纹波电压Ur 测试电路如下:
双踪示波器的使用 了解收音机的测试方法
检测用仪器——(一)高频信号发生器
高频信号发生器是由主振级、调制级、输出级、衰减 级、内调制振荡级、检测级和电源等组成。
高频信号发生器的使用
检测用仪器——(二)失真度仪
1.谐波失真度的定义
v 纯正弦波信号通过电路后,如果该电路中存在非线性,则 输出的信号中除包含原基波分量外,还会含有其他谐波分 量,这就是电路产生的谐波失真,亦称非线性失真。

电子产品外观检验标准ppt课件

电子产品外观检验标准ppt课件

10可有变形,白雾,气泡等不良。
总目录 章目录 返回 上一页 下一页
九 外观判定的基准
•1. 制定限度允收样品,标准样品(即样 品件比较法);
a. 限度允收样品:是指外观缺陷最差 的接收程度样品
b. 标准样品:指质量标准的样品;
•2. 依检验规范,对外观缺陷的尺寸,面积,点,等数 值表示要求为标准:
•1.理化检验 •2.感观检验:
依靠检验员的感觉器官进行产品质量评 价或判断的检查.一般通过人的自身器 官或借助简便工具,以检查产品的色, 味,形,声响,手感,视觉等感觉来定 性得判断其质量特性.
4
总目录 章目录 返回 上一页 下一页
三:感官检验的优缺点
优点是:
方法简便易行,不需特殊仪器,设备和 化学试剂,判断讯速,成本低廉;
• 数值表示法:以感觉器官作为工具进行计数,计量给出检验结果。
如肉眼目测进行外观检查,给出不合格的具体数量及粗略的量值, 尺寸等。
• 语言表示法:是最一般的感官质量定性表示法,用感官质量特性
用语(如酸,苦,咸)和表示质量评价用语(如优,差)组合使用 表示质量
• 图片表示法:将实物质量特性图片和标准图片比较,做出质量评
外观检验标准与技术
1
总目录 章目录 返回 上一页 下一页

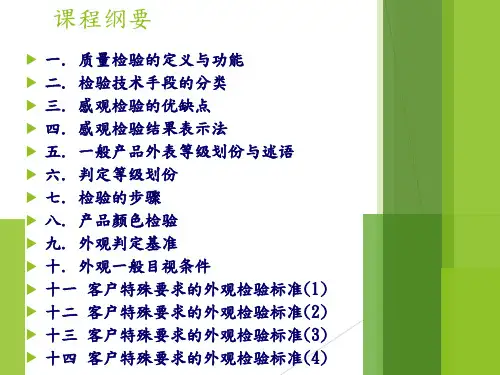

课程纲要
• 一. 质量检验的定义与功能 • 二. 检验技术手段的分类 • 三. 感观检验的优缺点 • 四. 感观检验结果表示法 • 五. 一般产品表面等级划份与述语 • 六. 判定等级划份 • 七. 检验的步骤 • 八. 产品颜色检验 • 九. 外观判定基准 • 十. 外观一般目视条件 • 十一 客户特殊要求的外观检验标准(1) • 十二 客户特殊要求的外观检验标准(2) • 十三 客户特殊要求的外观检验标准(3) • 十四 客户特殊要求的外观检验标准(4)

电子产品外观检验标准PPT课件

电子产品外观检验标准PPT课件

間距

必要時 個別設

透過率>5% 0.03mm2以下
允許兩個不良 點:距離70mm 以上
透過率>5% 0.03mm2以下
允許兩個不良 點:距離70mm 以上
透過率>5%
透過率>5%
0.05mm2以下 0.1mm2以下
必要時
允許三個不良 允許四個不良 個別設
點:距離50mm 點:距離30mm 定
以上
十四 客户特要求的外观检验标准 (4)
microsoft产品外观检验标准:
七.检验的步骤
1.检验的准备: 熟悉检验标准和技术文件规定的质量特性和具体内容,确定
测量工程和量值。 2.测量或试验:
按已确定的检验方法和方案,对产品质量特性进行定量和定 性的观察,测量,试验,得到需要的量值和结果。测量和试 验前后检验人员要确认检验设备和被检物品试样状态正常,
保证结果的有效性。 3.记录:
一般可分为三个等级(CRI /MAJ/MIN) A:严重缺点:(CRI) 1)造成产品功能完全失效或重要特性丧失之缺点. 2)影响人身平安与损害健康之缺点. 3)信赖性测试不合格. B:主要缺点(MAJ) 1)造成产品部份结构缺陷,但不影响功能之缺点. 2)客户特别标明拒收之缺点. 3)有触感的外观缺限,未影响结构. C:次要缺点(MIN) 1)缺点工程对产品结构,尺寸,功能特性无影响之缺陷. 2)无触感的外观缺限.
以上
字體膨脹,
印刷文不 缺印,刮掉等
良點
模糊,污髒
面積
色相.色差
寬度:1/4以下 寬度:1/4以下 寬度:3以下 寬度:1/2以下
0.03mm2以下 0.03mm2以下 0.05mm2以下 △E: 1.2以下,L*=±1.0 a*/b*=±0.3

电子产品检验培训课件

电子产品检验培训课件
五、电视机主要技术指标的检测方法
3、电路中主要工作波形的检测
电视机通电,示波器观测行振荡输出波形。 示波器观测场锯齿波输出波形。 打开电视信号发生器,送出的4:3的彩色图案电视信号或标准彩条
信号,并将信号送给电视机。 示波器观测彩色全电视信号。 示波器观测R基色信号波形。 示波器观测G基色信号波形。 示波器观测B基色信号波形。
合,得到三基色信号;将基色信号放大到一定幅度,以驱动显像管阴 极正常工作;对三基色信号进行补偿(白平衡调整)。 ❖ 扫描电路
扫描电路包括同步分离电路、行扫描电路和场扫描电路。同步分 离电路的作用是从电视信号中分离出同步信号;行扫描电路提供水平 扫描所需的锯齿波电流,同时提供显像管的工作电压;场扫描电路提 供垂直扫描所需的锯齿波电流。 ❖ 电源电路
同步,奇场,偶场,任意行); 触发耦合方式:DC 耦合,AC 耦合,LF 抑制,HF 抑制; 触发电平:内触发时距离屏幕中心±8格,EXT时为±1.6V。
❖显示方式:存储显示、双踪显示、锁存与半存显示、滚动显示、 插值显示。 ❖仪器使用方法
《电子测量与产品检验》
任务一:电视机主要技术指标的检测
为电视机电路提供直流工作电压。在彩色电视机中多采用开关电 源。
《电子测量与产品检验》
任务一:电视机主要技术指标的检测
五、电视机主要技术指标的检测方法
1、高频调谐器的幅频特性检测 高频调谐器的独立单元电路
《电子测量与产品检验》
任务一:电视机主要技术指标的检测
五、电视机主要技术指标的检测方法
1、高频调谐器的幅频特性检测 ❖ 高频调谐器的独立单元电路
各个模块工作时所需的输入电压等。 确定电视机电源已关闭,用高内阻(20kΏ/V以上) Nhomakorabea万用表电阻

电子产品的生产与检验(ppt 38页)

电子产品的生产与检验(ppt 38页)
镀:“镀”就是在刮净的元器件部位上镀锡。具体做法是蘸松香酒精溶液涂在刮净
的元器件焊接部位上,再将带锡的热烙铁头压在其上,并转动元器件,使其均匀地镀 上一层很薄的锡层。若是多股金属丝的导线,打光后应先拧在一起,然后再镀锡。 “刮”完的元迄今引线上应立即涂上少量的助焊剂,然后有哪个电烙铁在引线上镀一 层很薄的锡层,避免其表面重新氧化,以提高元器件的可焊性。
家用电器:现在的家用电器广泛采用了单片机控制,从电饭煲、洗衣机、电 冰箱、空调机、彩电、其他音响视频器材、再到电子秤量设备和白色家电等。
limaolin
温溪高级中学
单片机的相关应用
网络和通信:现代的单片机普遍具备通信接口,可以很方便地与计算机进
行数据通信,为在计算机网络和通信设备间的应用提供了极好的物质条件,现在的通 信设备基本上都实现了单片机智能控制,从手机,电话机、小型程控交换机、楼宇自 动通信呼叫系统、列车无线通信、再到日常工作中随处可见的移动电话,集群移动通 信,无线电对讲机等。
一、工具
万用表
方法、技巧
保养 测量技巧
注意事项
使用方法
limaolin
温溪高级中学
使用图示
limaolin
温溪高级中学
使用
输入端插孔:有四个输入端插孔
"黑"表 笔
1
黑表 笔始终 接 “CO M”端
测电压 电阻、二极管 及通断情况
电烙铁的种类及规格有很多种,而且被焊工件的大小又有所不同,因而合理地选用电烙铁的功率 及种类,对提高焊接质量和效率有直接的关系。
(1)焊接集成电路、晶体管及受热易损元器件时,应选用 20W 内热式或 25W 的外热式电烙 铁。
(2)焊接导线及同轴电缆时,应先用 45W~75W 外热式电烙铁,或 50W 内热式电烙铁。

简单电子产品的检测资料PPT课件

简单电子产品的检测资料PPT课件
测试电路如下:
测试电路中Tr 为电源变压器,V为直流电压表。
第14页/共38页
2、满载(Io=500mA)条件下测试
❖ 测试输出电压(Uomax~Uomin) 测试电路如下:
Tr1测试电路中为自耦变压器,用于调节输入电网ui电压值; Tr2为电源变压器,V为交流电压表,测量输入电网ui电压的有效 值;A为直流电流表,测量被测直流稳压电源输出电流;RL为滑 动变阻器,作为稳压电源的负载电阻,改变RL的数值,就能改变 稳压电源的输出电流值;V1为直流电压表,测量被测Uo。
❖接线柱:连接稳压电源、示波器等。
❖扬声器:用于听音频信号。
❖沉头螺丝:固定夹具上的一切制作。
❖夹子:固定PCB板。
❖梅花顶针及顶针套:用于连接PCB板上的关键点的焊点。
❖导线:连接仪器,接线柱,电压表
❖稳压电源: 提供稳定的电源(3V)。
❖示波器: 用于观测信号波形。
❖钻孔台:用于钻孔。
❖电烙铁:用于焊接。
第23页/共38页
测试工装的使用方法
第24页/共38页
序 检测项 号目
检测用仪器 和设备
技术要求
检测结果 #1 #2 #3
钢锯及锯片、有
机玻璃板、锉刀、
1
收音机 工装 制作
钻头、钻台、接 线柱、顶针、扬 声器、固定夹具、
通电后,能接收到广播信号, 波形正确
稳压电源、示波
器、电烙铁等
1
频率范 围
fL 535kHz 10kHz fH 1605kHz 10kHz
• 测试工装的负载插口连接到扬声器的插口,毫伏表接20kHz低 通滤波器输出。
• 高频信号发生器置4波段,1000kHz,1kHz30%调制,调节 输出电平,约10mV。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
整机检验主要包括直观检验、功能检验和主要性能指 标测试等内容
直观检验 是由操作者独自完成作品的组装工作。 功能检验 功能检验是对产品设计所要求的各项功能 和整机的使用价值进行检验。 主要性能指标的测试
有安全检验、基础检验等
4
其他检验
UOC
工艺文件
检验工艺卡
功能性终检

一、仪器及工具 1、射频电视信号(100dB)
1路

2、带衰减工厂手机 3、消磁器
1只 1只
二、操作步骤

1、接入射频信号线,对机器进行消磁。
2、检查遥控各功能(包括静音、定时等),应动作正常。

3、检查电源指示灯发光状态是否正常。
4、检查电视机按键板各个按键功能是否正常,符合设计要求。

5、检查应有“255” (指此种机芯有255频道)节目号,蓝屏功能处于开 状态。
电子产品的检测
1
电子产品的检测
整机检验是产品经过总装、调试合 格之后,检查产品是否达到预定功能要 求和技术指标。本章主要介绍电子产品 的整机检验。首先介绍整机产品质量检 验的方法和项目,了解产品外观故障的 修复,还介绍产品的老化工序和环境实 验。
2
电子产品的检测
整机检验的方法 电子产品的产品的检验方法分全数检验和抽
电子产品的检测
10.4 机壳外观故障的检查与修复
1.机壳外观检查
整机外观检查主要是用手
触摸,用眼睛仔细看,观察机壳有无划伤、破裂、
掉油漆,键钮是否齐全,机壳是否变形,前后盖
密合是否良好等方面的问题。
2.机壳外观故障的修复
(1)轻微划痕,一般用棉布沾取少量砂蜡,来回 擦拭就可消除。
(2)中度的划痕,可用抛光机进行刨光,经刨光 之后,就可以重新使用。

试验电压:耐压仪根据不同要求,将交流50HZ电源设置在5KV—— 3.5KV之间。时间:3S

2.绝缘部分 试验直流电压 500V
绝源电阻:4MΩ
三、操作方法

1.将电视机电源插头插入交流电源短路测试仪中,打开电视机电源
开关,在天线输入端及其它外露金属部件施加电压。设置电压:AC

3.5KV;试验时间:3S;漏电流:10mA。要求在测试时间内,漏电流不超
更改标记 数量
更改单位
签名 日期
签名 日 第

拟制
审核 批准

9
标准化
电子产品的检测
3.电视机整机检验的具体步骤 (1)内部检验 (2)外观检查 (3)安全防护检查 (4)电视机性能检验 ①不接收电视信号检查 ②接收电视信号检查
(5)击机检验 (6)对照计划单逐项检查所对应的各项功能是
否正常ss
10

6、遥控关机色斑的检查。 7、进入M7 SHIPMODE。(是指直接恢复到出厂时所要求设定的状态,如下
所述)

8、出厂设定:中文/蓝屏开,图像效果选择:“标准”,声音菜单选择“
立体声”,平衡32,降噪关,音量20,电视机
三、拔下信号线,合格机流入道,并在工艺流程卡对应项目上打“√”。

若不合格,在工艺流程卡对应项目上填写故障现象。
更改标记 数量 更改单 签名
日期
签名 日期
第页


拟制 审核 批准
第页
5
标准化

UOC
工艺文件
检验工艺卡

一、仪器仪表
电视机高压绝缘电阻检验
1.耐压测试仪
2.绝源电阻测试仪

3.橡胶绝源垫子 4.交流电源短路测试仪
二、仪器设置

1.高压部分
漏电流:10mA
把)
二、操作步骤
1.插入接收射频信号线。
2.接收“格子”信号,检查图像几何失真和会聚
(1)图像几何失真不大于3%非线性失真:水平小于10%,垂直小于8%。
(2)检查会聚,要求:A区不大于0.4%(2.4mm),B区不大于0.8%(4.8mm)。
3.检查图像重显率
接收“菲利蒲测试卡”信号,检查图像重显率,要求水平方向为92%,垂直方向为92%。

批准
6
标准化
电子产品的检测
7
自动检测线
电子产品的检测
电子整机检验举例 1. 整机检验的工艺流程
8
34英寸彩色电视机整机检验的工艺流程图
2. 整 机 检 验 工 艺 指 导 卡
UOC
工艺文件
检验工艺卡
电性能检验
一、仪器及工具
1.射频电视信号(1路) 2.消磁器(1把)3.生产用的遥控器(1只)4.橡皮槌(
(3)深度划痕是无法用研磨的方法修复的,就需 要更换新的塑料外壳。
(4)有漆膜和镀层的机壳,可以采取补漆、空1气1 喷涂的方法进行修复。
电子产品的检测
几种常用修补划痕的方法
用牙膏弥补外壳的轻度划痕,特别是白色漆,效果最为 明显。方法很简单:把 牙膏轻轻涂在浅度划痕处,用柔 软的棉布逆时针抹圆圈。这样做一般可减轻划痕印记,还 能避免空气对一些电子产品金属外壳划痕处的侵蚀。 用同一色系的补漆笔在划痕处点补几滴油漆,再用一张 餐巾纸(稍微粗糙点的餐巾纸)在对应的位置处用打蜡的 办法做圆周运动,补上去的油漆慢慢被擦掉,划痕也会随 之不见。(操作注意:补完油漆后动作要快,防止油漆干 影响修补效果。) 一些小型的电子产品上的划痕还可以采用一些先进技术 手段,快速修复划痕。如手机上的划痕,则可用肉眼看不 见的保护膜,填补在手机表面划痕上,护理打磨后,平12 整 光滑,光亮如新。
4.接收“P卡”信号检查白平衡
按工厂手机“图像效果选择”键,使电视机分别处于“标准”“艳丽”“柔和”“个
”,在整个亮度变化过程中图像的底色应基本一致。
5.检查色纯(红场信号)
观察整个图像应无明显色斑,如有不明显的色斑,以消磁器消磁后能去除的,则应关
后片刻再开机观察色斑是否重新出现。
6.检查聚焦:整幅图像处于最清晰状态。
过规定值。

2.在天线输入端及其它外露金属部件测试绝缘电阻。设置直流电压 :500V,要求绝缘电阻大于或等于4MΩ。

四、拔下信号线,测试的合格机送到下道工序,并在工艺流程卡对应 项目上打“√”。若不合格,在工艺流程卡对应项目上填写故障现象。
更改标记 数量 更改 签名
日期
签日
第页

单位
拟制
名期
审核
第页
样检验两种 1.全数检验 是对产品进行百分之百的检验。
一般只对可靠性要求特别高的产品试制品及在生 产条件、生产工艺改变后生产的部分产品进行全 数检验。
2.抽样检验 从待检产品中抽取若干件产品
进行检验,即抽样检验(简称抽检)。抽样检验
是目前生产中广泛采用的一种检验方法。
3
电子产品的检测
整机检验的主要内容
7.检查遥控各功能,应动作正常,遥控关机色斑的检查。
8.检查遥控开关机功能。用橡皮槌敲击主板框架3次,图像无抖动或异常。
9.按V+或V-键,伴音变化正常,无失真,无蜂音,无交流音、噪音,音量小时无输

三、拔下信号线,检测合格的机子流入下道工序,并在工艺流程卡对应项目上打“√
。若不合格,在工艺流程卡对应项目上填写故障现象。
