无损检测超声检测曲面检测标准试块规范1 范围本文件规定了测量柱曲面斜探头入射点、折射角、零点和材料声速的钢制曲面试块的尺寸、材料及制作要求。
本文件适用于钢制柱曲面标准试块，其他类型的锥、球曲面也可以参考使用。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 12604.1 无损检测术语超声检测GB/T 20737 无损检测通用术语和定义GB/T 41114 无损检测超声检测相控阵超声检测标准试块规范3 术语和定义GB/T 12604.1和GB/T 20737界定的术语和定义适用于本文件。
4 制作材质状态试块应采用与被检件相同的钢号制作，制作试块的钢材应具有以下特性：——试块的材质与被检件材料的声学性能一致；——采用被检件同样的热处理工艺；——化学成分符合相应被检件的标准要求；——热处理前粗机加工成接近最终形状和尺寸。
预加工和热处理4.2.1 毛坯凸曲面检测标准试块的轮廓见图1所示，凹曲面检测标准试块的轮廓见图2所示。
在热处理前，曲面检测标准试块粗加工尺寸应留不小于15 mm的加工余量。
图1 凸曲面检测标准试块的轮廓图图2 凹曲面检测标准试块的轮廓图4.2.2 热处理为获得细晶组织和良好的材质均匀性，在最终机加工前应将试块毛坯按以下要求进行热处理：a)热处理操作期间试块采用隔层摆放；b)若“淬火+回火”，淬火冷却结束至入炉回火的间隔时间小于2小时；——加热至奥氏体化相变点温度以上30℃~50℃，保温2h ；——淬火液中快速冷却（淬火）；——加热至相应回火温度，保温2h（回火）；——在静止空气中冷却。
c)若“正火”，加热至奥氏体化相变点温度以上30℃~80℃，保温2h，静置空冷。
注：若采用Q355C，则奥氏体化温度为770℃，淬火温度为800℃～820℃，回火温度为580℃～700℃，正火温度为800℃～850℃。
超声波探伤仪国家标准试块
超声波探伤仪国家标准试块
(中华人民共和国国家标准试块)
(一)、钢焊缝手工超声波探伤标准试块GB/T11345-89
CSK-1B
CSK-IB 试块专用支架
RB-1
RB-2
RB-2翻转架
RB-3
RB-3翻转架
(二)、无损检测-超声检验用于表征接触探头声场的参考试块
GB/T18694-2002
半园阶梯试块（HS）
横孔试块（SDH）
（三）、铸钢件超声探伤及质量评级方法 GB/T7233-87
ZGZ铸钢试块3025-6200
ZGS 铸钢试块来料加工价
（四）、变形铝合金产品超声波检验方法GB/T6519--2000
平表面对比试块来料加工价
纵波检验柱面对比试块来料加工价
（五）、钢的低倍组织及缺陷超声波检验法GB/T7736-2001
双斜槽光面对比试块
（六）、钢锻件超声波检验方法GB/T 6402-1991
平面对比试块
曲面对比试块
（七）、锻轧钢棒超声波检验方法GB/T 4162--1991
对比试块（用于纵波检验）直径≤ 120mm
对比试块（用于横波检验）直径≤ 120mm （八）、超声波检验用钢对比试块的制作与校验方法GB/T11259--1999
对比试块
（九）、铜合金棒材超声探伤方法 GB/T3310--1999
短横孔标准人工缺陷试块来料加工
平底孔标准人工缺陷试块来料加工。
超声波探伤试块种类
块
XBH74003-88
探头组合性能试块
块
中华人民共和国行业标准
JB4730-94
双晶直探头试块
板厚≤20mm
块
双晶直探头试块
板厚＞21mm
块
纵波直探头试块
块
纵波双晶直探头试块
块
曲面钢板试块
块
复合钢板试块
块
奥氏体钢锻件试块
块
标准超声波探伤试块
CSK-ⅠA
块
CSK-ⅡA
块
CSK-ⅢA
块
CSK-ⅣA
套
对比超声波探伤试块
T1
块
T2
块
T3
块
铝合金超声波探伤试块
块
测厚试块
块
JG/T3034.2-96
钢网架试块
CSK-IC
块
对比试块
RBJ-1
块
石油部标准
SY4065-93
标准试块
SGB-R
块
TM系列
渗透试块
A、B、D
块
渗透试块
C
块
工业锅炉T型接头对接焊缝试块
RB-T
块
RB-Z
块
铝合金翻转支架
适用CSK-ⅢA
超声波探伤试块种类
产品执行标准
名称
型号
单位
中华人民共和国国家标准
GB11345-89
超声波探伤试块标准试块
CSK-IB
块
超声波探伤试块对比试块
RB-1
块
对比试块超声波探伤试块 NhomakorabeaRB-2
块
对比试块
超声波探伤试块
RB-3
块
中华人民共和国专业标准试块
超声波测厚仪标准试块
沧州欧谱超声波测厚仪标准试块又称为测厚仪试块、测厚仪厚度块、超声测厚校准块、计量院标准块、国标测厚仪试块是检测超声波测厚仪准确性的专用标准块。
标准测厚试块检测依据：GB/T23905-2009材质45#数量17件公称尺寸(mm)形位公差(国标)F20±0.100.5±0.011±0.011.2±0.011.5±0.012±0.013.3±0.015.5±0.017.7±0.0110±0.0115±0.0120±0.0225±0.0250±0.0275±0.02100±0.05150±0.05200±0.05(//)＜0.005Ra≤0.4um标准圆管试块检测依据：GB/T23905-2009标准编号：JJF/1126-2004公称尺寸(mm)形位公差(国标)F30±0.0540±0.052±0.02(//)＜0.03Ra≤0.4um标准圆管试块检测依据：GB/T23905-2009标准编号：JJF/1126-2004公称尺寸(mm)形位公差(国标)F40±0.0540±0.053±0.02(//)＜0.03Ra≤0.4um感谢以下网站对本资料的大力支持：测厚仪超声波测厚仪 钢板测厚仪金属测厚仪管道测厚仪钢管测厚仪厚度测量仪超声测厚仪高温测厚仪壁厚测量仪超声波测厚仪膜厚仪涂层测厚仪涂层测厚仪镀层测厚仪油漆测厚仪油漆测厚仪漆膜测厚仪锌层测厚仪防腐层测厚仪麦考特测厚仪尼克斯测厚仪磁感应测厚仪涡流测厚仪膜厚测试仪覆层测厚仪 电镀层测厚仪涂镀层测厚仪镀锌层测厚仪电解测厚仪氧化膜测厚仪磁性测厚仪干膜测厚仪湿膜测厚仪镀铬测厚仪标线测厚仪磷化膜测厚仪尼克斯测厚仪超声探伤仪磁粉探伤机 焊缝探伤仪超声波探伤仪 超声波探伤仪 钢轨探伤仪金属探伤仪便携式探伤仪 钢结构探伤仪 磁粉探伤仪超声波探伤仪便携式硬度计便携式硬度计洛氏硬度计轧辊硬度计手持式硬度计 里氏硬度计铅笔硬度计 便携硬度计钢管硬度计韦氏硬度计轧辊硬度计巴氏硬度计模具硬度计 超声波硬度计洛氏硬度计金属硬度计硬度测试仪布氏硬度计布氏硬度计硬度计肖氏硬度计 铸件硬度计钢板硬度计硬度仪铝合金硬度计邵氏硬度计橡胶硬度计橡胶硬度计电火花检测仪电火花检测仪电火花检漏仪防腐层检测仪防腐层检漏仪 表面粗糙度仪粗糙度测量仪粗糙度测试仪喷砂粗糙度仪光洁度仪便携式粗糙度仪粗糙度仪粗糙度检测仪附着力测试仪漆膜划格器百格刀测试百格刀 LED观片灯黑白密度计光泽度仪工业观片灯黑度仪 黑度计 无损检测 无损检测仪器无损123网站目录达高特达高特测厚仪MX3测厚仪PX7测厚仪狄夫斯高光谱磨样机金相切割机金相抛光机金相磨抛机金相预磨机金相镶嵌机金相磨样机金相试样机金相显微镜磨抛机镶嵌机试样机金相磨平机金相研磨机数字式粘度计油漆粘度计粘度仪无损检测百格刀笔式硬度计透光率仪硬度测量仪数显硬度计台式硬度计林格曼黑度计显微硬度计维氏硬度计钳式硬度计镀层硬度计漆膜硬度计涂层硬度计玻璃钢硬度计塑料硬度计钢材硬度计光泽度测试仪油漆光泽度仪便携式布氏硬度计便携式洛氏硬度计硬度块硬度计试块中国硬度计网中国测厚仪网中国探伤仪网中国粘度计网中国粗糙度仪网中国涂层测厚仪EPK测厚仪minitest测厚仪Positest附着力positector测厚仪Dm5e测厚仪Mikrotest测厚仪电火花测漏仪手持式粗糙度仪超声波检测仪数显邵氏硬度计数显巴氏硬度计数显韦氏硬度计数显布氏硬度计数显洛氏硬度计数显里氏硬度计便携式里氏硬度计尼克斯旋转粘度计分类目录石墨硬度计邵氏橡胶硬度计铸铁测厚仪湿膜厚度规钢结构测厚仪薄膜测厚仪铸件探伤仪容器探伤仪管道探伤仪涂层厚度仪涂料测厚仪镀铬测厚仪。
超声波探伤仪、探头及试块
第二章超声波探伤仪、探头及试块第三节超声波探伤用试块在无损检测中，常常用所求的未知量与已知量相比较的方法来确定未知量量检测灵敏度。
例如，射线照相法探伤是以像质计的可分辨影像作为比较的依据；磁粉探伤用灵敏度试验片的可显性来衡量磁化规范是否合理；渗透探伤是以发现人工表面缺陷的数量级来表示其检测灵敏度和可靠性；超声波探伤则以各种标准试块和对比试块为比较的依据，试块上具有特定尺寸的规则反射体为所求量提供了一个固定声学特性，以此作为比较的基准。
1. 标准试块标准试块简称STB试块，通常由国际有关组织，国家和工业部的技术部门、标准化组织等权威机关推荐、确定和通过使用的。
它们可作为探伤仪、探头性能的测定；探伤灵敏度和时间轴比例等的调整，以及缺陷尺寸的评价。
但某一种试块不一定都具备这些功能，而是随应用对象不同而有所侧重，它们常常在使用目的相同的检查之间通用，其材质、形状、尺寸及使用性能也均已达到了标准化程度。
例如，国际上通用的标准试块有IIW试块、IIW2试块等，我国的CS–1，CS–2，CSK–IA，CSK–IB，CSK–IC(如图2–34)，日本的STB –G系列试块，美国的ASTM和ASME的标准试块，英国的BS–A2，BS–A4试块，西德DIN54120中的1#试块等等均属此列，其中有些试块可用于制作距离–波幅曲线或面积–波幅曲线。
图2–342. 对比试块对比试块简称RB 试块，它们大多为非标准的参考试块，试用者可以根据需要自行设计，其用途一般比较单一，常用于时间轴校正和灵敏度调整。
例如，国内用于锅炉、压力容器焊缝探伤的CSK –IIA 、 CSK –IIIA 、用于钢结构焊缝探伤的RB –1，RB –2，RB –3，RBJ –1，此外如半圆试块，薄板试块、三角试块等等。
日本的RB –4也是对比试块。
3. IIW 、IIW 2、STB –G 等几种标准试块的使用(1) IIW 试块IIW 试块即所谓荷兰试块，它是国际焊接学会通过、国际标准化组织(ISO)推荐使用的标准试块。

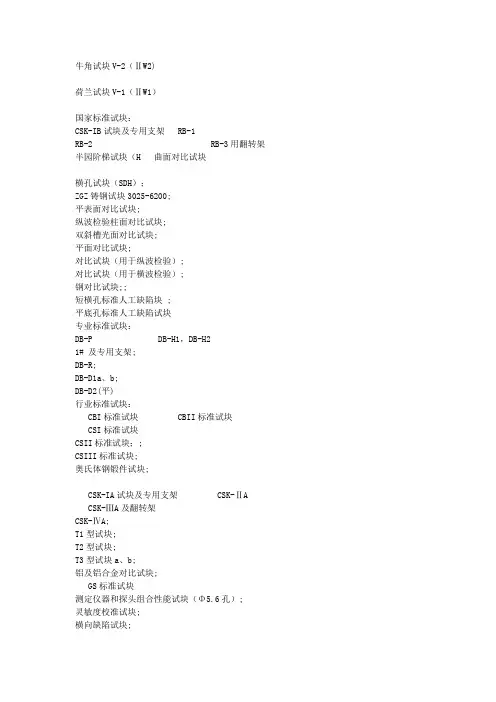

超声波试块汇总
