联轴器轴孔配合的标准一、轴径范围根据不同的用途和工作环境，联轴器的轴径范围也会有所不同。
一般来说，联轴器的轴径范围在10mm到300mm之间。
对于一些特殊用途，如高速旋转的机械，轴径范围可能会更小或更大。
二、孔径范围联轴器孔径范围通常是根据轴径范围来确定的。
对于一些小型的联轴器，孔径范围通常在10mm到50mm之间。
对于一些大型的联轴器，孔径范围可能会更大。
此外，孔径范围还会受到其他因素的影响，如转速、对中性要求、刚度要求等。
三、转速范围联轴器的转速范围通常是根据使用环境和用途来确定的。
一般来说，联轴器的转速范围在100转/分到1000转/分之间。
对于一些特殊用途，如高速旋转的机械，转速范围可能会更高或更低。
四、对中性要求联轴器的对中性要求通常是指其能够自动调整两轴之间的位置偏差，并保证两轴之间的对中性。
一般来说，联轴器的对中性要求在0.05mm以内。
对于一些高精度的机械，对中性要求可能会更高。
五、刚度要求联轴器的刚度要求通常是指其能够承受一定的弯曲和扭转载荷而不变形的能力。
一般来说，联轴器的刚度要求在100N/mm²以内。
对于一些高精度的机械，刚度要求可能会更高。
六、稳定性要求联轴器的稳定性要求通常是指其在工作过程中保持稳定性的能力。
一般来说，联轴器的稳定性要求较高，需要经过严格的测试和检验。
对于一些高速旋转的机械，稳定性要求可能会更高。
七、可靠性要求联轴器的可靠性要求通常是指其在规定的工作条件下能够长时间正常工作的能力。
一般来说，联轴器的可靠性要求在99%以上。
对于一些高精度的机械，可靠性要求可能会更高。
万向节联轴器标准
万向节联轴器标准
万向节联轴器是一种用于传递动力和运动的机械部件，具有结构紧凑、传动效率高等特点。
以下是万向节联轴器的标准：
1. 结构要求：万向节联轴器应具有结构简单、紧凑、拆卸方便等特点，方便维护和保养。
2. 尺寸要求：万向节联轴器的尺寸应符合设计要求，偏差应在规定范围内。
3. 性能要求：万向节联轴器应具有优良的传动性能和减震性能，能够承受一定的扭矩和冲击载荷。
4. 精度要求：万向节联轴器的制造精度应符合要求，包括尺寸精度、形位公差等，以确保联轴器的装配精度和使用性能。
5. 材料要求：万向节联轴器的材料应符合要求，具有良好的机械性能和耐腐蚀性能，能够满足使用要求。
6. 试验要求：万向节联轴器应进行必要的试验，包括性能试验、耐久试验等，以确保其性能和质量符合要求。
7. 标识要求：万向节联轴器应有清晰的标识，包括型号、规格、生产日期等，以便于管理和使用。
以上是万向节联轴器的标准，希望能对您有所帮助。
梅花联轴器安装标准
梅花联轴器安装标准梅花联轴器是一种常见的机械传动装置，广泛应用于各种机械设备中。
正确的安装是保证梅花联轴器正常运行的关键，下面将介绍梅花联轴器的安装标准。
1. 准备工作。
在安装梅花联轴器之前，首先要做好准备工作。
检查梅花联轴器的零部件是否齐全，包括联轴器本体、螺栓、螺母等配件。
同时，检查联轴器的轴孔和轴承孔是否清洁，确保没有杂物和油污。
2. 安装位置选择。
选择合适的安装位置对梅花联轴器的正常运行至关重要。
安装位置应该保证联轴器轴心与传动机构的轴心在同一直线上，避免因为错位而导致轴承受不均匀力，影响联轴器的使用寿命。
3. 螺栓安装。
安装梅花联轴器时，要根据联轴器的型号和规格选择合适的螺栓。
将螺栓穿过联轴器的孔，然后将螺母旋紧，确保联轴器与轴承之间没有间隙。
4. 调整和固定。
安装完毯花联轴器后，需要对联轴器进行调整和固定。
首先要检查轴承的安装位置和轴孔的对中情况，确保轴承安装正确。
然后使用专用工具对螺栓进行适当的紧固，不要过紧或者过松。
5. 检查和测试。
安装完梅花联轴器后，要进行检查和测试。
首先要检查联轴器的安装位置和固定情况，确保没有松动和错位。
然后进行空载测试，观察联轴器的运行情况，确保没有异常声音和振动。
6. 注意事项。
在安装梅花联轴器时，还需要注意以下几点：不要在联轴器上安装其他附件，以免影响联轴器的正常运行；在安装过程中，要避免碰撞和摩擦，以免损坏联轴器的表面；定期检查和维护联轴器，确保其正常运行。
总结。
正确的安装是保证梅花联轴器正常运行的基础，只有严格按照安装标准进行安装，才能保证联轴器的使用寿命和传动效率。
希望本文介绍的梅花联轴器安装标准能够对您有所帮助，谢谢阅读！。
双膜片联轴器装配要求标准

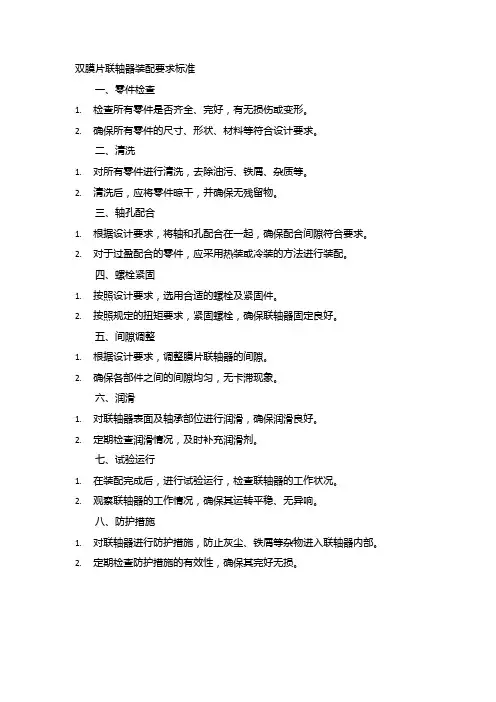

双膜片联轴器装配要求标准
一、零件检查
1.检查所有零件是否齐全、完好，有无损伤或变形。
2.确保所有零件的尺寸、形状、材料等符合设计要求。
二、清洗
1.对所有零件进行清洗，去除油污、铁屑、杂质等。
2.清洗后，应将零件晾干，并确保无残留物。
三、轴孔配合
1.根据设计要求，将轴和孔配合在一起，确保配合间隙符合要求。
2.对于过盈配合的零件，应采用热装或冷装的方法进行装配。
四、螺栓紧固
1.按照设计要求，选用合适的螺栓及紧固件。
2.按照规定的扭矩要求，紧固螺栓，确保联轴器固定良好。
五、间隙调整
1.根据设计要求，调整膜片联轴器的间隙。
2.确保各部件之间的间隙均匀，无卡滞现象。
六、润滑
1.对联轴器表面及轴承部位进行润滑，确保润滑良好。
2.定期检查润滑情况，及时补充润滑剂。
七、试验运行
1.在装配完成后，进行试验运行，检查联轴器的工作状况。
2.观察联轴器的工作情况，确保其运转平稳、无异响。
八、防护措施
1.对联轴器进行防护措施，防止灰尘、铁屑等杂物进入联轴器内部。
2.定期检查防护措施的有效性，确保其完好无损。
联轴器找正标准
联轴器找正标准
1. 半联轴器与轴配合为H7/js6
2. 联轴器两端面轴向间隙一般为2～6mm
3. 安装齿形联轴器应保证外齿在内齿宽的中间部位
4. 安装弹性圈柱销联轴器时，其弹性圈与柱销应为过盈配合，并有一定紧力。
弹性圈与联轴器销孔的直径间隙为0.6～1.2mm
5. 联轴器对中要求符合下表：
联轴器对中要求表 单位：mm 0.150.080.08
0.06弹性圈柱销式
齿式
叠片式0.06联轴器型式
径向轴向刚性
0.04
6. 联轴器对中检查时，调整垫片每组不得超过4片
7. 热油泵预热升温正常后，应校核联轴器对中
8. 叠片联轴器做宏观检查
标准依据：
石油化工旋转机械振动标准（SHS 01003-2004）
离心泵维护检修规程（SHS 01013-2004）
参考文献：
[1]薛敦松.石油化工厂设备检修手册 泵 (第二版) .北京：中国石化出版社,2007。
齿式联轴器安装标准
齿式联轴器安装标准齿式联轴器是一种常见的机械传动装置，广泛应用于各种机械设备中。
正确的安装是保证齿式联轴器正常运转的重要保障，下面将就齿式联轴器的安装标准进行详细介绍。
1. 安装前的准备。
在安装齿式联轴器之前，首先要做好安装前的准备工作。
检查齿式联轴器的各个零部件是否完好，无损坏和变形，确认齿轮、轴承等零部件是否干净，并清除表面的杂质和油污。
另外，还需准备好安装所需的工具和设备，以便顺利进行安装。
2. 安装过程。
在安装齿式联轴器时，首先要确保两端轴线的同轴度，以及两端轴的平行度。
然后，根据齿式联轴器的型号和规格，选择合适的安装方法和工具。
在安装齿式联轴器时，要注意正确的装配顺序和方向，确保各个零部件的正确位置和配合。
在连接轴承时，要注意轴承的装配方向和位置，以免造成轴承的损坏。
3. 安装后的检查。
安装完齿式联轴器后，需要进行一系列的检查工作，以确保安装的质量和准确性。
首先要检查齿式联轴器的安装位置和固定方式是否正确，确保齿式联轴器与相邻设备的连接牢固可靠。
其次要检查齿式联轴器的轴线是否与相邻设备的轴线保持一致，以及两端轴的同轴度和平行度是否符合要求。
最后要进行试运转，检查齿式联轴器的运转是否平稳，是否有异常噪音和振动。
4. 安装注意事项。
在安装齿式联轴器时，还需要注意一些细节和注意事项。
首先要注意安装时的环境和条件，确保安装的场地干净、整洁，避免灰尘和杂质的污染。
其次要注意安装时的安全措施，确保安装人员的人身安全。
另外，还要注意齿式联轴器的润滑和保养，确保齿式联轴器在使用过程中能够保持良好的工作状态。
总结。
正确的安装是保证齿式联轴器正常运转的重要保障，只有严格按照安装标准进行安装，才能确保齿式联轴器的正常运转和长期使用。
希望本文介绍的齿式联轴器安装标准能够对大家有所帮助，谢谢阅读！。
联轴器找正标准
联轴器找正标准联轴器是一种用于连接两个轴的机械元件，它能够传递动力和转矩，并且能够在轴之间传递角偏差。
在工业生产中，联轴器被广泛应用于各种机械设备中，如风力发电机、泵、风扇、输送带等。
因此，找到合适的联轴器尺寸和标准对于设备的正常运行至关重要。
首先，选择联轴器时需要考虑的因素是扭矩传递和转速。
扭矩是联轴器能够传递的力矩大小，而转速则是联轴器能够承受的转动速度范围。
根据设备的实际工作情况和要求，选择合适的联轴器扭矩和转速范围，是确保设备正常运行的关键。
其次，联轴器的尺寸和型号也是选择时需要考虑的重要因素。
根据轴的直径和长度，以及联轴器的安装空间和位置，选择合适的尺寸和型号是非常重要的。
如果尺寸选择不当，可能会导致装配困难或者无法安装到位，从而影响设备的正常运行。
除此之外，联轴器的材质和制造工艺也是需要重点考虑的问题。
联轴器通常由金属材料制成，如钢铁、铝合金等。
选择合适的材质可以确保联轴器具有足够的强度和刚性，能够承受设备工作时的载荷和冲击。
同时，制造工艺的质量也直接影响联轴器的使用寿命和可靠性。
最后，对于联轴器的安装和维护也需要进行充分的考虑。
正确的安装可以确保联轴器能够准确传递动力和转矩，同时减小设备运行时的振动和噪音。
定期的维护保养也能够延长联轴器的使用寿命，降低设备的维修成本。
总之，选择合适的联轴器尺寸和标准对于设备的正常运行至关重要。
在选择时需要考虑扭矩传递和转速、尺寸和型号、材质和制造工艺，以及安装和维护等因素。
只有全面考虑这些因素，才能够确保联轴器能够正常运行，从而保障设备的安全和可靠性。
联轴器与轴的配合公差标准【太全了】
联轴器与轴的配合公差标准内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.联轴器的轴孔配合公差是指组成配合的孔,轴公差之和,它是允许间隙或过盈的变动量,孔和轴的公差带大小和公差带位置组成了配合公差,孔和轴配合公差的大小表示孔和轴的配合精度。
联轴器与轴的配合公差标准：轴孔和轴需要过渡配合，所以孔需要js公差。
①当联轴器内径公差带与轴公差带构成配合时，在一般基孔制属过渡配合的公差代号将变为过盈配合，如k5、k6、m5、m6、n6等，但过盈量不大；当轴承内径公差代与h5、h6、g5、g6等构成配合时，不在是间隙而成为过盈配合。
②联轴器外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带，大多情况下，外圈安装在外壳孔中是固定的，有些联轴器部件结构要求又需要调整，其配合不宜太紧，常与H6、H7、J6、J7、Js6、Js7等配合。
联轴器的轴孔配合公差：配合公差（fit tolerance）是指组成配合的孔、轴公差之和。
它是允许间隙或过盈的变动量。
孔和轴的公差带大小和公差带位置组成了配合公差。
孔和轴配合公差的大小表示孔和轴的配合精度。
孔和轴配合公差带的大小和位置表示孔和轴的配合精度和配合性质。
配合公差的大小＝公差带的大小；配合公差带大小和位置＝配合性质。
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。
联轴器的标准
联轴器的标准联轴器是一种常用的机械传动装置，它可以将两个轴连接在一起，并传递动力和转矩。
在工业生产中，联轴器的使用非常广泛，因此对于联轴器的标准也有着严格的要求。
本文将就联轴器的标准进行详细介绍，以便读者对联轴器的选择和使用有更深入的了解。
首先，联轴器的标准主要包括以下几个方面，尺寸标准、材料标准、技术要求和检测标准。
尺寸标准是指联轴器的外形尺寸、安装尺寸、轴孔尺寸等方面的标准要求。
联轴器的尺寸标准应符合国家标准或行业标准，以确保其与其他机械零部件的匹配性，保证安装和使用的可靠性和稳定性。
其次，材料标准是指联轴器所采用的材料应符合国家标准或行业标准的要求。
常见的联轴器材料有铸铁、钢铁、铝合金等，不同的工况和使用要求会对材料的性能提出不同的要求，因此在选择材料时需要根据具体情况进行合理的选择。
技术要求是指联轴器在设计、制造和使用过程中应符合的技术要求。
例如，联轴器的承载能力、转速范围、传动效率等方面都有着严格的要求，以确保其在使用过程中能够达到预期的性能指标。
最后，检测标准是指对联轴器进行检测和评定时所应遵循的标准。
检测标准的制定可以有效地保证联轴器的质量和性能，并对其进行有效的监控和管理。
总的来说，联轴器的标准是为了保证其在使用过程中能够具有良好的性能和可靠的使用效果。
只有符合标准的联轴器才能够得到广泛的应用，并为工业生产的发展提供有力的支持。
在选择和使用联轴器时，需要严格遵循联轴器的标准要求，以确保其能够安全、稳定地工作。
同时，制造厂家也应严格按照标准要求进行生产和质量控制，确保产品的质量和性能符合标准要求。
综上所述，联轴器的标准是保证其质量和性能的基础，对于制造厂家和使用者来说都具有重要的意义。
只有严格按照标准要求进行生产和使用，才能够确保联轴器的质量和性能达到预期的要求，为工业生产的发展提供有力的支持。
联轴器装配标准
联轴器装配一、凸缘联轴器的装配，两个半联轴器端面间（包括半圆配合圈）应紧密接触，两轴的径向位移不应大于0.03mm。
二、十字滑块联轴器和挠性爪型联轴器的装配，其同轴度应符合表1.5.3—1的规定，端面间隙应符合表—2的规定。
联轴器的同轴度(mm) 表1.5.3—1联轴器外形最大直径（D）两轴的同轴度径向位移倾斜≤3001000300~60010002联轴器外形最大直径（D）端面间隙十字滑块联轴器挠性爪型联轴器≤190~2±>1901~2±三、蛇形弹簧联轴器的装配，其同轴度和端面间隙应符合表 1.5.3—3的规定。
四、齿轮联轴器的装配，两轴的同轴度和外齿轴套端面处的间隙，应符合表1.5.3—4的规定。
联轴器的同轴度和端面间隙(mm) 表1.5.3—3联轴器外形最大直径（D）两轴的同轴度端面间隙径向位移倾斜D≤3001000~200<D≤400~400<D≤7001000~700<D≤1350~1350<D≤25001000~D>2500~联轴器的同轴度及外齿轴套端面间隙(mm) 表1.5.3—4联轴器外形最大直径（D）两轴的同轴度外齿轴套端面间隙径向位移倾斜170≤D<3001000~ 220≤D<290290≤D<4901000~ 490≤D<6801000680≤D<900~900≤D<12501000~D≥1250~五、弹性圆柱销联轴器的装配，两轴的同轴度应符合表1.5.3—5的规定，两个半联轴器端面间隙，应符合表—6的规定，且不应小于实测的轴向窜动。
联轴器的同轴度(mm)表 1.5.3—5联轴器外形最大直径（D）两轴的同轴度径向位移倾斜105~2601000 290~500六、尼龙柱销联轴器的装配，应符合下列要求：1．两个半联轴器连接后，端面间的间隙应符合表1.5.3—7的规定，且不应不小于实测的轴向窜动。
联轴器装配标准
第1.5.3条联轴器装配一、凸缘联轴器的装配，两个半联轴器端面间（包括半圆配合圈）应紧密接触，两轴的径向位移不应大于0.03mm。
二、十字滑块联轴器和挠性爪型联轴器的装配，其同轴度应符合表1.5.3—1的规定，端面间隙应符合表1.5.3—2的规定。
联轴器的同轴度(mm) 表1.5.3—1联轴器外形最大直径（D）两轴的同轴度径向位移倾斜≤3000.10.8/1000300~6000.2 1.2/1000联轴器的端面间隙(mm) 表1.5.3—2联轴器外形最大直径（D）端面间隙十字滑块联轴器挠性爪型联轴器≤1900.5~0.82±0.2>1901~1.52±0.2三、蛇形弹簧联轴器的装配，其同轴度和端面间隙应符合表 1.5.3—3的规定。
四、齿轮联轴器的装配，两轴的同轴度和外齿轴套端面处的间隙，应符合表—4的规定。
联轴器的同轴度和端面间隙(mm) 表1.5.3联轴器外形最大直径（D）两轴的同轴度端面间隙径向位移倾斜D≤3000.11.0/10001.0~1.5200<D≤4000.2 1.5~2.0400<D≤7000.31.5/10002.0~2.5700<D≤13500.5 2.5~3.01350<D≤25000.72.0/10003.0~3.5D>2500 1.0 3.5~4.0联轴器的同轴度及外齿轴套端面间隙(mm) 表1.5.3—4联轴器外形最大直径（D）两轴的同轴度外齿轴套端面间隙径向位移倾斜170≤D<3000.300.5/1000 2.5~5.0220≤D<2900.45290≤D<4900.65 1.0/10005.0~7.5490≤D<6800.901.5/1000680≤D<900 1.207.5~10.0900≤D<12501.502.0/100010.0~15.0D≥125015.0~20.0五、弹性圆柱销联轴器的装配，两轴的同轴度应符合表1.5.3—5的规定，两个半联轴器端面间隙，应符合表1.5.3—6的规定，且不应小于实测的轴向窜动。
联轴器找正标准
联轴器找正标准找正参数包括：轴线径向位移、轴线倾斜、端面间隙，其中轴线倾斜可以通过对轮端面间隙差来测量，具体标准如下：对轮端面间隙差(b-a) =两轴线倾斜*对轮直径ab（1）、凸缘联轴器（图５.３.１）装配时，两个半联轴器端面应紧密接触，两轴心的径向位移不应大于0.03mm。
（2）、弹性套柱销联轴器（图５.３.２）装配时，两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表５.３.２的规定。
（3）、弹性柱销联轴器（图５.３.3）装配时，两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表５.３.3的规定（4）、弹性柱销齿式联轴器（图５.３.４）装配时，两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表５.３.４的规定。
（5）、齿式联轴器（图５.３.５）装配时应符合下列要求：装配时两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表５.３.５规定。
联轴器的内、外齿的啮合应良好，并在油浴内工作，其中小扭矩、低转速的应选用符合国家现行标准《锂基润滑脂》的ZL/4润滑脂，大扭矩、高转速的应选用符合国家现行标准《齿轮油》的HL20、HL30润滑油，并不得有漏油现象。
（6）、滑块联轴器（图５.３.６）装配时，两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表５.３.６规定。
（7）、蛇形弹簧联轴器（图５.３.７）装配时，两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表５.３.７规定。
（8）、梅花形弹性联轴器（图５.３.８）装配时，两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表５.３.８的规定。
（9）、滚子链联轴器（图５.３.９）装配时应符合下列要求：装配时，两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表５.３.９的规定。
联轴器的滚子链应按要求加注润滑油。
（10）、轮胎式联轴器（图５.３.１０）装配时，两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表５.３.１０的规定。
双膜片联轴器装配要求标准
双膜片联轴器装配要求标准概述双膜片联轴器广泛应用于机械传动系统中，它能够在不同旋转轴之间传递扭矩和运动。
为了确保双膜片联轴器的正常工作和使用寿命，我们需要按照一定的装配要求标准进行组装。
装配环境装配双膜片联轴器的环境应符合以下要求： 1. 温度适宜：装配环境的温度应在工作温度范围内，避免温度过高或过低。
2. 清洁环境：装配区域应保持清洁，以防止灰尘和杂质进入联轴器内部。
3. 干燥环境：避免装配过程中有水分或湿度过高的情况，以避免腐蚀或损坏联轴器。
装配工具与方法 1. 使用专用工具：使用合适的专用工具进行装配，以确保装配精度和安全。
2. 不锈钢推轴：使用不锈钢推轴进行推装联轴器时，要注意推轴的尺寸和压力，避免对联轴器造成损坏。
3. 标记装配方向：在装配过程中，要标记出联轴器的安装方向，确保正确安装。
4. 平整支撑面：在装配过程中，要保证联轴器的支撑面是平整的，避免扭曲或变形。
5. 合理的装配顺序：按照装配顺序逐步进行，不要跳过或调换装配步骤。
装配检查与调整 1. 定位检查：在装配完成后，进行定位检查，确保联轴器的定位精度符合要求。
2. 扭转角度检查：测量并检查联轴器的扭转角度是否在规定范围内，以保证联轴器的扭矩传递性能。
3. 游隙检查：检查联轴器的游隙，确保在正常范围内。
4. 平衡检查：装配完成后，进行联轴器的平衡检查，以确保联轴器在高速旋转时不会产生过大的振动和噪音。
装配须知 1. 遵循装配要求：按照装配要求进行装配，不要随意更改。
2. 注意防护：装配人员要保持安全意识，佩戴必要的防护设备，避免受伤。
3. 轴向和径向偏差：装配时要注意联轴器与轴之间的轴向和径向偏差，避免过大的偏差造成装配困难或损坏联轴器。
常见装配问题及解决方法 1. 装配力矩过大：如果装配力矩过大，应及时停止装配，检查装配过程中是否有误操作，并调整装配力矩至适宜范围。
2. 装配不紧密：如果装配完成后发现联轴器存在松动情况，应重新检查各个部件的装配顺序和方法，并按照要求重新装配。
联轴器装配标准
联轴器装配一、凸缘联轴器的装配，两个半联轴器端面间（包括半圆配合圈）应紧密接触，两轴的径向位移不应大于0.03mm 。
二、十字滑块联轴器和挠性爪型联轴器的装配，其同轴度应符合表 1.5.3—1的规定，端面间隙应符合表1.5.3—2的规定。
联轴器的同轴度(mm) 表1.5.3—1联轴器外形最大直径（D）两轴的同轴度径向位移倾斜≤300 0.1 0.8/1000300~600 0.2 1.2/1000联轴器的端面间隙(mm) 表1.5.3—2联轴器外形最大直径（D）端面间隙十字滑块联轴器挠性爪型联轴器≤190 0.5~0.8 2±0.2>190 1~1.5 2±0.2三、蛇形弹簧联轴器的装配，其同轴度和端面间隙应符合表 1.5.3—3的规定。
四、齿轮联轴器的装配，两轴的同轴度和外齿轴套端面处的间隙，应符合表1.5.3—4的规定。
联轴器的同轴度和端面间隙(mm) 表1.5.3—3联轴器外形最大直径（D）两轴的同轴度端面间隙径向位移倾斜D≤300 0.11.0/1000 1.0~1.5200<D≤400 0.2 1.5~2.0400<D≤700 0.31.5/10002.0~2.5700<D≤1350 0.5 2.5~3.01350<D≤2500 0.72.0/10003.0~3.5D>2500 1.0 3.5~4.0联轴器的同轴度及外齿轴套端面间隙(mm) 表1.5.3—4联轴器外形最大直径（D）两轴的同轴度外齿轴套端面间隙径向位移倾斜170≤D<300 0.300.5/1000 2.5~5.0 220≤D<290 0.45290≤D<490 0.65 1.0/10005.0~7.5 490≤D<680 0.901.5/1000680≤D<900 1.20 7.5~10.0900≤D<12501.502.0/1000 10.0~15.0D≥1250 15.0~20.0五、弹性圆柱销联轴器的装配，两轴的同轴度应符合表1.5.3—5的规定，两个半联轴器端面间隙，应符合表 1.5.3—6的规定，且不应小于实测的轴向窜动。
膜片联轴器安装标准
膜片联轴器安装标准膜片联轴器是一种常见的机械传动装置，其安装质量直接影响到设备的运行稳定性和使用寿命。
为了保证膜片联轴器的安装质量，特制定以下安装标准：1. 确认安装位置。
在安装膜片联轴器之前，首先要确认好安装位置。
要保证联轴器的两端轴线在同一直线上，以及轴线的相对位置，这对于联轴器的正常运转至关重要。
2. 清洁轴端。
在安装膜片联轴器之前，要确保轴端表面干净，无杂质和腐蚀物。
如果轴端表面有杂质，会影响联轴器的连接质量，甚至导致设备运转不稳定。
3. 安装螺栓。
将螺栓安装在轴端上，并确保螺栓紧固牢固。
螺栓的紧固力要均匀，不得有松动现象，以免在设备运转时产生危险。
4. 安装膜片联轴器。
将膜片联轴器的两端分别套在轴上，并用螺栓将其固定。
在固定过程中，要确保膜片联轴器的两端轴线在同一直线上，以及轴线的相对位置。
5. 检查安装质量。
安装完成后，要对膜片联轴器的安装质量进行检查。
要检查联轴器的两端轴线是否在同一直线上，以及轴线的相对位置是否正确。
同时还要检查螺栓的紧固力是否均匀，以及有无松动现象。
6. 调整轴间隙。
在安装完成后，还需要根据设备的实际需要调整膜片联轴器的轴间隙。
轴间隙的大小直接影响到联轴器的传动效果，所以要根据设备的实际需要进行调整。
7. 安装防护罩。
最后，要在膜片联轴器的外部安装防护罩，以保护联轴器不受外部环境的影响，同时也能保护工作人员的安全。
总之，膜片联轴器的安装标准对于设备的正常运转和工作效率有着重要的影响。
只有严格按照安装标准进行安装，才能保证联轴器的安全可靠运行，延长设备的使用寿命。
梅花垫联轴器安装标准
梅花垫联轴器安装标准
梅花垫联轴器是一种常见的机械传动件，广泛用于各种旋转设备的传动中。
为了保证联轴器的正常工作和使用寿命，安装时应按照以下标准进行操作：
一、环境要求
1.安装环境应保持干燥、清洁，防止灰尘和杂质进入联轴器内部。
2.安装环境应符合联轴器的使用要求，包括温度、湿度等。
二、安装前准备
1.检查联轴器的外观是否有变形、损伤等情况。
2.检查联轴器的各个部分是否齐全、完好。
3.清洁联轴器的接口部分，确保没有杂物和污渍。
4.根据需要，确定联轴器的安装方向和位置。
三、安装过程
1.将联轴器的两端分别插入连接的轴上，并保证两端的轴相对平行。
2.用力推压联轴器，直到两端轴的端面接触，同时注意保持联轴器的中心线与轴线一致。
3.检查联轴器的连接螺钉是否牢固，并适时进行拧紧。
4.检查联轴器的转动是否灵活、平稳，如有异常应及时处理。
四、安装后维护
1.定期对联轴器进行检查和维护，确保联轴器的正常工作。
2.及时更换联轴器的易损件，包括密封件、弹簧等。
3.注意保持联轴器的干燥、清洁，防止污染或腐蚀。
以上是梅花垫联轴器安装标准，希望能对大家进行参考和指导。
联轴器安装标准
两轴心径向位移（mm）
50
0.1
两轴线倾斜 1/1000
6～8
10 13～15 18～20
断面间隙 S(mm)
2～4 5～7 7～10
断面间隙 S(mm) 0.5～1 1～2
断面间隙 S(mm) 1～4 1.5～6 2～8
2.5～10 3～12
断面间隙 S(mm) 2～4
70～105 125～170 200～230
蛇形弹簧联轴器装配允许偏差
联轴器外形最大尺 寸 D（mm）
两轴心径向位移（mm）
两轴线倾斜
≤200 200～400 400～700 700～1350 1350～2500
0.1 0.1/1000
0.2
0.3 1.5/1000
0.5
0.7
2/1000
梅花形弹性联轴器装配允许偏差
联轴器外形最大尺 寸 D（mm）
3～6 6～8 7～9
断面间隙 S(mm)
4.9 6.7 9.2 109 14.3 17.8 21.5 24.9 28.6 35.6
断面间隙 S(mm)
8～10 10～13 13～15 15～18 18～22 18～22 22～26 22～26 26～30
0.04 0.05 0.06 0.06 0.1 0.12 0.14 0.16 0.2 0.25
两轴线倾斜 0.5/1000
轮胎式联轴器装配允许偏差
联轴器外形最大尺 寸 D（mm）
两轴心径向位移（mm）
120
140 0.5
160
180
200
220
250
1
280
320～3620
两轴线倾斜 1.0/1000 1.5/1000
万向联轴器安装标准
万向联轴器安装标准万向联轴器是一种用于连接两个轴的装置，它可以传递扭矩和旋转运动，同时允许轴在不同角度下发生偏移。
在工业领域中，万向联轴器被广泛应用于各种机械设备中，如风力发电机、船舶、农业机械等。
正确的安装是保证万向联轴器正常运行的关键，下面将介绍万向联轴器的安装标准。
首先，进行前期准备工作。
在安装万向联轴器之前，需要对连接的轴进行清洁和检查。
确保轴的表面光滑，无明显的磨损和损坏。
同时，检查轴的同心度和轴承的状态，确保轴线的一致性和轴承的正常运转。
此外，还需要准备好安装工具和相关配件，以便在安装过程中使用。
其次，选择合适的安装位置。
在安装万向联轴器时，需要选择一个合适的位置，确保联轴器的轴线与被连接设备的轴线处于同一直线上。
这样可以减小联轴器的振动和噪音，提高其传动效率和使用寿命。
然后，进行联轴器的安装。
在安装过程中，需要注意以下几点，首先，将联轴器的两端分别与待连接的轴对齐，并确保联轴器的两端轴孔与轴的直径匹配；其次，使用专用的安装工具，将联轴器轴孔与轴连接，并确保连接紧固；最后，检查安装是否正确，确保联轴器的轴线与被连接设备的轴线处于同一直线上。
最后，进行联轴器的调试和检查。
在安装完成后，需要进行联轴器的调试和检查，以确保其正常运转。
首先，进行空载试运转，观察联轴器的运行状态和振动情况；其次，进行负载试运转，测试联轴器的传动性能和稳定性；最后，检查联轴器的紧固件和连接部位，确保其安全可靠。
总之，正确的安装是保证万向联轴器正常运行的关键。
只有严格按照安装标准进行安装，并进行调试和检查，才能确保联轴器的传动效率和使用寿命。
希望本文介绍的内容对您有所帮助，谢谢阅读！。
联轴器装配标准
联轴器装配标准(总4页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除联轴器装配一、凸缘联轴器的装配，两个半联轴器端面间（包括半圆配合圈）应紧密接触，两轴的径向位移不应大于。
二、十字滑块联轴器和挠性爪型联轴器的装配，其同轴度应符合表—1的规定，端面间隙应符合表—2的规定。
联轴器的同轴度(mm) 表—1联轴器外形最大直径（D）两轴的同轴度径向位移倾斜≤3001000300~60010002联轴器外形最大直径（D）端面间隙十字滑块联轴器挠性爪型联轴器≤190~2±>1901~2±三、蛇形弹簧联轴器的装配，其同轴度和端面间隙应符合表—3的规定。
四、齿轮联轴器的装配，两轴的同轴度和外齿轴套端面处的间隙，应符合表—4的规定。
联轴器的同轴度和端面间隙(mm) 表—3联轴器外形最大直径（D）两轴的同轴度端面间隙径向位移倾斜D≤3001000~ 200<D≤400~400<D≤7001000~ 700<D≤1350~1350<D≤25001000~D>2500~联轴器的同轴度及外齿轴套端面间隙(mm) 表—4联轴器外形最大直径（D）两轴的同轴度外齿轴套端面间隙径向位移倾斜170≤D<3001000~ 220≤D<290290≤D<4901000~ 490≤D<6801000680≤D<900~900≤D<12501000~ D≥1250~五、弹性圆柱销联轴器的装配，两轴的同轴度应符合表—5的规定，两个半联轴器端面间隙，应符合表—6的规定，且不应小于实测的轴向窜动。
联轴器的同轴度(mm)表—5联轴器外形最大直径（D）两轴的同轴度径向位移倾斜105~2601000290~500六、尼龙柱销联轴器的装配，应符合下列要求：1．两个半联轴器连接后，端面间的间隙应符合表—7的规定，且不应不小于实测的轴向窜动。
联轴器找正标准
底轴器外型 ・大尺寸O firm) 的轴心径, 向位移 Cinzn)两轴头姐斜■*阿H 立(.mim.)11 «L 042-4£01 口用 __ 1附国3 - 5联轴器找正标准我正参数包括：轴线径向位移、轴线倾斜、端面间隙，其中轴线倾斜可以通过对轮端面间隙差来测量, 差(b-a)=两轴线倾斜*对轮直径(1)、凸缘联轴器(图5 .3.1)装配时，两个半联轴器端面应 紧密接触，两轴心的径向位移不应大于 0.03mm(2)、弹性套柱销联轴器(图5 .3.2)装配时，两轴心径向位 移、两轴线倾斜和端面间隙的允许偏差应符合表5 .3.2的规定。
具体标准如下：对轮端面间隙 图5.3J 凸缘联轴器冰性/姓帕班触着今限先许偏餐表 5.3,2(3)、弹性柱销联轴器(图5 .3.3)装配时，两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表5 . 3 .3的规定图5.3+3弹性柱销联轴It(4)、弹性柱销齿式联轴器(图5 .3.4)装配时，两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表5 . 3 . 4的规定。
(5)、齿式联轴器(图5 .3.5)装配时应符合下列要求：装配 时两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表5战轴瞄扑形 量大直径Dfoam}何轴 同独聋(mm)清轴城值蜩端面1间津3(mm)州〜廊 。
,030,2/100027 1弟-200W.5T 2WT30 aoa 3~536(]〜47的0.105-76-B L630联麴赛外格 量大宜MD imm) 而袖心稳 的位移 (mm)两轴嵯做斜缰面间HU(mra) ra*ii8 0H 080.5/10002.5 15B-26C D J 4—5300-5150.15 6-80.210耐〜1158 0.2513-15 14^-1640队3IB-20弹性柱端联轴■装配尤甘霆333肄性柱精齿式联帕熊装配能许偏理事5.3.13 . 5规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
联轴器装配
凸缘联轴器的装配，两个半联轴器端面间（包括半圆配合圈）应紧密接触，两轴的径向位移
不应大于0.03mm 。
十字滑块联轴器和挠性爪型联轴器的装配，其同轴度应符合表1.5.3—1的规定，端面间隙应符合表—2的规定。
联轴器外形最大直径
（D）
两轴的同轴度
径向位移倾斜
≤3001000
300~6001000
联轴器的端面间隙(mm) 表1.5.3—2
联轴器外形最大直径
（D）
端面间隙
十字滑块联轴器挠性爪型联轴器≤190~2±
>1901~2±
齿轮联轴器的装配，两轴的同轴度和外齿轴套端面处的间隙，应符合表1.5.3—4的规定。
联轴器外形最大直径（D）两轴的同轴度
端面间隙径向位移倾斜
D≤300
1000~
200<D≤400~
400<D≤700
1000~
700<D≤1350~
1350<D≤2500
1000~
D>2500~联轴器的同轴度及外齿轴套端面间隙(mm) 表1.5.3—4
联轴器外形最大直径（D）两轴的同轴度
外齿轴套
端面间隙径向位移倾斜
170≤D<300
1000~ 220≤D<290
290≤D<4901000
~ 490≤D<680
1000
680≤D<900~
900≤D<1250
1000~
D≥1250~
弹性圆柱销联轴器的装配，两轴的同轴度应符合表1.5.3—5的规定，两个半联轴器端面间隙，
应符合表—6的规定，且不应小于实测的轴向窜动。
联轴器的同轴度(mm)表 1.5.3—5
联轴器外形最大直径
（D）
两轴的同轴度
径向位移倾斜
105~260
1000 290~500
尼龙柱销联轴器的装配，应符合下列要求：
两个半联轴器连接后，端面间的间隙应符合表1.5.3—7的规定，且不应不小于实测的轴向窜动。
两轴的同轴度应符合表1.5.3—5的规定。
七、圆片摩擦离合器装配后，摩擦片应能灵活地沿花键轴移动。
在接合的位置上，不应有打滑现象，在脱开位置时，不应有阻滞现象。
八、闸瓦制动器的装配，应符合下列要求：
闸瓦松开时，摩擦片应与制动轮平行，其平行度为制动轮宽度的1/1000。
制动时，两闸瓦应同时均匀地压紧在制动轮上。
其摩擦片的接触面积不应小于75%。
制动器的动作应平稳可靠。
九、联轴器同轴度的测量方法，可参照附录三进行。
联轴器外形最大直径端面间隙联轴器外形最大直径端面间隙
90~1502~36706~9
170~220~47707~10
275~3203~58508~12
轴孔直径
标准型轻型
型号
外形最大
直径
间隙型号
外形最大
直径
间隙
25~28B1120
1~5
Q1105
1~4
30~38B2140Q2120
35~45B3170
2~6
Q3145
40~55B4190Q4170
1~5
45~65B5220Q5200
50~75B62602~8Q6240
2~6
70~95B73302~10Q7290
80~120B84102~12Q83502~8
100~150B95002~15Q94402~10。
