同步发电机准同期并列实验指导书

注意：
应该特别指出，在进行试验前，必须先阅读本使用说明书，了解和掌握操作方法后，方可独立地进行电力系统的试验研究。
2
同步发电机准同期并列实验
一、实验目的 1．加深理解同步发电机准同期并列原理，掌握准同期并列条件； 2．掌握微机准同期控制器及模拟式综合整步表的使用方法； 3．熟悉同步发电机准同期并列过程； 4．观察、分析有关波形。二、原理与说明将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。准同期并列要求在合闸前通过调整待并机组的电压和转速，当满足电压幅值和频率条件后，根据“恒定越前时间原理”，由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令，这种并列操作的合闸冲击电流一般很小，并且机组投入电力系统后能被迅速拉入同步。根据并列操作的自动化程度不同，分为手动准同期和自动准同期方式。正弦整步电压是不同频率的两正弦电压之差，其幅值作周期性的正弦规律变化。它能反映两个待并系统间的同步情况，如频率差、相角差以及电压幅值差。线性整步电压反映的是不同频率的两方波电压间相角差的变化规律，其波形为三角波。它能反映两个待并系统间的频率差和相角差，并且不受电压幅值差的影响，因此得到广泛应用。手动准同期并列，应在正弦整步电压的最低点(同相点)时合闸，考虑到断路器的固有合闸时间，实际发出合闸命令的时刻应提前一个相应的时间或角度。自动准同期并列，通常采用恒定越前时间原理工作，这个越前时间可按断路器的合闸时间整定。准同期控制器根据给定的允许压差和允许频差，不断地检查准同期条件是否满足，在不满足要求时闭锁合闸并且发出均压均频控制脉冲。当所有条件均满足时，在整定的越前时刻送出合闸脉冲。三、实验项目和方法（一）机组启动与建压 1．检查调速器上“模拟调节”电位器指针是否指在 0 位置，如不在则应调到 0 位置； 2．合上操作电源开关，检查实验台上各开关状态：各开关信号灯应绿灯亮、红灯熄。调速器面板上数码管显示发电机频率，调速器上“微机正常”灯和“电源正常”灯亮； 3．按调速器上的“微机方式自动/手动”按钮使“微机自动”灯亮； 4．励磁调节器选择它励、恒 UF 运行方式，合上励磁开关； 5．把实验台上“同期方式”开关置“断开”位置； 6．合上系统电压开关和线路开关 QF1，QF3，检查系统电压接近额定值 380V； 7．合上原动机开关，按“停机/开机”按钮使“开机”灯亮，调速器将自动启动电动机到额定转速； 8．当机组转速升到 95%以上时，微机励磁调节器自动将发电机电压建压到与系统电压相等。（二）观察与分析 1．操作调速器上的增速或减速按钮调整机组转速，记录微机准同期控制器显示的发电机和系统频率。观察并记录旋转灯光整步表上灯光旋转方向及旋转速度与频差方向及频差大小的对应关系；观察并记录不同频差方向，不同频差大小时的模拟式整步表的指针旋转方向及旋转速度、频率平衡表指针的偏转方向及偏转角度的大小的对应关系； 2．操作励磁调节器上的增磁或减磁按钮调节发电机端电压，观察并记录不同电压差方向、不同电压

同步发电机准同期并网实验

第1讲实践教学目标1．加深理解同步发电机准同期并列原理，掌握准同期并列条件；2．掌握微机准同期控制器及模拟式综合整步表的使用方法；3．熟悉同步发电机准同期并列过程；4．观察、分析有关波形。

实践教学内容同步发电机准同期并列实验[实践项目1] 手动准同期实验1．按准同期并列条件合闸将“同期方式”转换开关置“手动”位置。

在这种情况下，要满足并列条件，需要手动调节发电机电压、频率，直至电压差、频差在允许范围内，相角差在零度前某一合适位置时，手动操作合闸按钮进行合闸。

观察微机准同期控制器上显示的发电机频率和系统频率，相应操作微机调速器上的增速或减速按钮进行调速，直至“增速减速”灯熄灭。

此时表示压差、频差均满足条件，观察整步表上旋转灯位置，当旋转至0º位置前某一合适时刻时，即可合闸。

观察并记录合闸时的冲击电流。

2．偏离准同期并列条件合闸实验分别在单独一种并列条件不满足的情况下合闸，记录功率表冲击情况：（1）电压差相角差条件满足，频率差不满足，在fF>fX和fF<fX 时手动合闸，观察并记录实验台上有功功率表P和无功功率表Q指针偏转方向及偏转角度大小，分别填入表1；注意：频率差不要大于0.5HZ。

（2）频率差相角差条件满足，电压差不满足，VF>VX和VF<VX时手动合闸，观察并记录实验台上有功功率表P和无功功率表Q指针偏转方向及偏转角度大小，分别填入表1；注意：电压差不要大于额定电压的10%。

（3）频率差电压差条件满足，相角差不满足，顺时针旋转和逆时针旋转时手动合闸，观察并记录实验台上有功功率表P和无功功率表Q指针偏转方向及偏转角度大小，分别填入表1-1。

注意：相角差不要大于30度。

表1-1[实践项目2] 半自动准同期将“同期方式”转换开关置“半自动”位置，微机正常灯闪烁。

准同期控制器将给出相应操作指示信息，运行人员可以按这个指示进行相应操作。

调速调压方法同手动准同期。

当压差、频差条件满足时，整步表上旋转灯光旋转至接近0º位置时，整步表圆盘中心灯亮，表示全部条件满足，手动按下发电机开关，并网。

同步发电机的准同期并列实验

同步发电机的准同期并列实验同步发电机的准同期并列实验一、实验目的1. 熟悉同步发电机准同期并列过程；2. 加深理解同步发电机准同期并列原理；3. 会使用微机准同期和手动准同期两种方式并网；4. 掌握同期并列的条件以及微机准同期装置和组合式整步表的使用方法。

二、实验装置监控主站线路保护实验台发电机实验台、发电机、负载电阻箱三、实验原理将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。

准同期并列要求在合闸前通过调整待并机组的电压和转速，当满足电压幅值和频率条件后，由运行操作人员手动准同期并网或采用微机自动准同期并网，这种并列操作的合闸冲击电流一般很小，并且机组投入电力系统后能被迅速拉入同步。

本实验台采用直流电动机调速控制器调节转速，用微机励磁自动装置调节励磁，采用微机自动准同期和手动准同期方式并网。

四、实验方法(一) 机组启动与建压(1) 合上监控主站空开，将旋钮拨到“并网”（如图1所示），按下启动按钮。

同时合上发电机实验台的空开，按下启动按钮。

图1 监控主站转换开关(2) 合闸线路保护实验台左右两个空开和启动开关，并合闸QF6，QF4，QF9，QF5。

最后的结果如图2所示。

图2 线路保护实验台合闸结果图（二）微机自动并网(1) 此时红灯亮，发电机风机启动。

注意此时发电机并网的按钮应该为分，如图3所示。

并将同期方式选择转换开关拨到“自动”位置，如图4所示。

观察微机励磁调节装置中是否为“单机，恒压控制，90V”如图5所示。

同时观察负载端子区应无连接，如图6所示。

图3 发电机并网断路器QF1应该为分闸图4 同期方式拨到“自动”图5微机励磁调节装置状态图6 负载端子区无连接(2) 按下微机调速装置（恒压模式）中的启动键2-3秒，启动直流电机以带动发电机运转，如图7所示。

当转速到显示转速为1400r/min左右，机端电压显示18V左右，按下起励按钮（如图8所示），励磁电压为35V左右，机端电压升至350V左右。

同步发电机的准同期并列物理仿真实验

同步发电机的准同期并列物理仿真实验姓名：班级：学号：一．实验原理同步发电机励磁系统可分为直流励磁机励磁系统、交流励磁机励磁系统、静止励磁系统（发电机自并励系统）；励磁控制系统承担电压控制、改变发电机无功等任务；调速系统承担调频和有功控制。

发电机的并列操作是使待并发电机满足并列条件并入电网运行的一系列动作。

具体参见教材《电力系统自动化》或《自动装置原理》。

1.实验预习清楚同步发电机准同期并列的概念和原理；清楚励磁系统和调速系统的原理和作用。

2.实验目的掌握发电机启动、并网、增减负荷等正常操作。

二. 实验内容：(1) 无穷大系统侧送电。

无穷大系统侧如图1所示之单元接线。

进入“无穷大系统”界面。

先向电源开关发送“合”指令，合上电源开关。

观察线电压遥测值，通过调压（升压/降压）使线电压为750V。

然后向高压开关发送“合”指令，合上高压开关。

完成无穷大电源侧送电。

(2) 发电机组的启动与建压。

发电机侧如图2所示之单元接线。

点击实验系统图上代表发电机之符号，进入“* #发电机”界面（*代表1、2、3或4）。

先向原动机开关发送“合”指令，合上原动机开关。

然后向励磁开关发送“合”指令，合上励磁开关。

再向开机开关发送“投”指令，开机。

调速器将自动启动电动机至额定转速。

当机组转速升到90%额定值以上时，励磁调节器自动将发电机电压建压至额定值。

观察此过程中的转速遥测值以及发电机电压、频率遥测值。

ａ. 记录三组能说明变化趋势的发电机电压、频率值，并记下对应时间，填入下ｂ. 记录向原动机开关发送“合”指令的时间，记录机组转速升到90%额定值以上（3）. 准同期并网。

通过“* #发电机”界面上的“增/减速”指令调整发电机频率，以及“增/减励磁”指令调整发电机电压；通过“无穷大系统”界面上的“系统升/降压”指令调整系统电压。

使同期开关两侧的发电机电压、频率以及系统电压、频率满足准同期并网条件。

向同期开关发送“合”指令，合上同期开关。

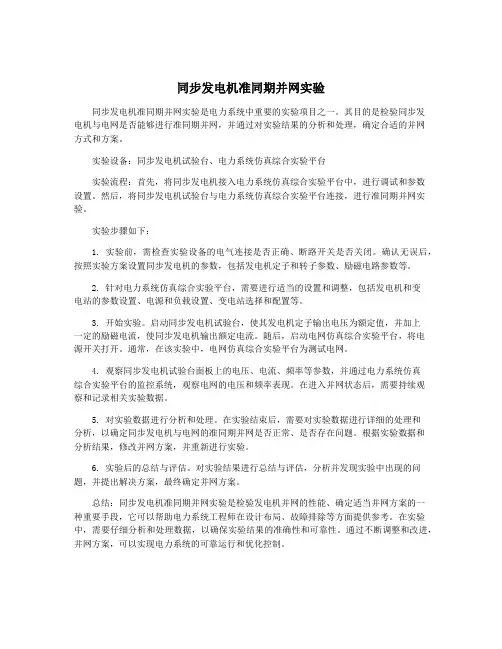

同步发电机准同期并网实验

同步发电机准同期并网实验同步发电机准同期并网实验是电力系统中重要的实验项目之一。

其目的是检验同步发电机与电网是否能够进行准同期并网，并通过对实验结果的分析和处理，确定合适的并网方式和方案。

实验设备：同步发电机试验台、电力系统仿真综合实验平台实验流程：首先，将同步发电机接入电力系统仿真综合实验平台中，进行调试和参数设置。

然后，将同步发电机试验台与电力系统仿真综合实验平台连接，进行准同期并网实验。

实验步骤如下：1. 实验前，需检查实验设备的电气连接是否正确、断路开关是否关闭。

确认无误后，按照实验方案设置同步发电机的参数，包括发电机定子和转子参数、励磁电路参数等。

2. 针对电力系统仿真综合实验平台，需要进行适当的设置和调整，包括发电机和变电站的参数设置、电源和负载设置、变电站选择和配置等。

3. 开始实验。

启动同步发电机试验台，使其发电机定子输出电压为额定值，并加上一定的励磁电流，使同步发电机输出额定电流。

随后，启动电网仿真综合实验平台，将电源开关打开。

通常，在该实验中，电网仿真综合实验平台为测试电网。

4. 观察同步发电机试验台面板上的电压、电流、频率等参数，并通过电力系统仿真综合实验平台的监控系统，观察电网的电压和频率表现。

在进入并网状态后，需要持续观察和记录相关实验数据。

5. 对实验数据进行分析和处理。

在实验结束后，需要对实验数据进行详细的处理和分析，以确定同步发电机与电网的准同期并网是否正常、是否存在问题。

根据实验数据和分析结果，修改并网方案，并重新进行实验。

6. 实验后的总结与评估。

对实验结果进行总结与评估，分析并发现实验中出现的问题，并提出解决方案，最终确定并网方案。

总结：同步发电机准同期并网实验是检验发电机并网的性能、确定适当并网方案的一种重要手段，它可以帮助电力系统工程师在设计布局、故障排除等方面提供参考。

在实验中，需要仔细分析和处理数据，以确保实验结果的准确性和可靠性。

通过不断调整和改进，并网方案，可以实现电力系统的可靠运行和优化控制。

同步发电机准同期并列实验

点击这里您的位置>>主页>>实验指导>>实验一同步发电机准同期并列实验一、实验目的1．加深理解同步发电机准同期并列原理，掌握准同期并列条件；2．掌握微机准同期控制器及模拟式综合整步表的使用方法；3．熟悉同步发电机准同期并列过程；4．观察、分析有关波形。

二、原理与说明将同步发电视并入电力系统的合闸操作通常采用准同期并列方式。

准同期并列要求在合闸前通过调整待并机组的电压和转速，当满足电压幅值和频率条件后，根据“恒定越前时间原理”，由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令，这种并列操作的合闸冲击电流一般很小，并且机组投入电力系统后能被迅速拉人同步。

根据并列操作的自动化程度不同，又分为手动准同期、半自动准同期和全自动准同期三种方式。

正弦整步电压是不同频率的两正弦电压之差，其幅值作周期性的正弦规律变化。

它能反映两个待并系统间的同步情况，如频率差、相角差以及电压幅值差。

线性整步电压反映的是不同频率的两方波电压间相角差的变化规律，其波形为三角波。

它能反映两个待并系统间的频率差和相角差，并且不受电压幅值差的影响，因此得到广泛应用。

手动准同期并列，应在正弦整步电压的最低点（相同点）时合闸，考虑到断路器的固有合闸时间，实际发出合闸命令的时刻应提前一个相应的时间或角度。

自动准同期并列，通常采用恒定越前时间原理工作，这个越前时间可按断路器的合闲时间整定。

准同期控制器根据给定的允许任差和允许频差，不断地检查准同期条件是否满足，在不满足要求时闭锁合闸并且发出均压均频控制脉冲。

当所有条件均满足时，在整定的越前时刻送出合闸脉冲。

三、实验项目和方法（－）机组启动与建压l．检查调速器上“模拟调节”电位器指针是否指在0位置，如不在则应调到0位置；2．合上操作电源开关，检查实验台上各开关状态：各开关信号灯应绿灯亮、红灯熄。

调速器面板上数码管在并网前显示发电机转速（左）和控制量（右），在并网后显示控制量（左）和功率角（右）。

准同期实验报告

一、实验目的本次实验旨在让学生掌握同步发电机准同期并列的操作方法，理解并网过程中同步条件的判断和调整，以及提高对电力系统安全稳定运行的认识。

二、实验原理同步发电机准同期并列是指将两台或多台发电机在频率、相位和电压等方面调整至一致，然后通过合闸操作实现并列运行。

准同期并列的关键在于确保并列瞬间各发电机的相位差接近零，以避免并列过程中产生较大的冲击电流，保证电网的稳定运行。

三、实验设备1. 同步发电机实验平台2. 电流表、电压表、频率表等测量仪器3. 控制开关、保护装置等四、实验步骤1. 准备阶段- 熟悉实验平台的结构和操作方法。

- 确保实验设备完好，测量仪器校准准确。

- 了解实验原理和注意事项。

2. 启动发电机- 启动第一台发电机，调整其频率、相位和电压至额定值。

- 启动第二台发电机，观察并调整其频率、相位和电压，使其与第一台发电机接近同步。

3. 准同期判断- 观察两台发电机的电流、电压、频率等参数，判断是否达到准同期并列条件。

- 若未达到准同期条件，调整第二台发电机的相位角，直至满足条件。

4. 合闸操作- 在正弦整步电压的最低点（同相点）时合闸，考虑到断路器的固有合闸时间，实际发出合闸命令的时刻应提前一个相应时间或角度。

- 观察合闸瞬间电流、电压等参数，确保并列过程平稳。

5. 并列运行- 合闸成功后，两台发电机实现并列运行。

- 观察并记录并列运行过程中的电流、电压、频率等参数，分析并列运行情况。

6. 实验结束- 关闭实验设备，整理实验数据，撰写实验报告。

五、实验结果与分析1. 实验数据- 第一台发电机：频率 50Hz，电压 220V，相位角0°。

- 第二台发电机：频率 50Hz，电压 220V，相位角 -5°。

- 合闸瞬间电流：0.5A。

- 并列运行过程中电流、电压、频率等参数稳定。

2. 实验分析- 通过本次实验，成功实现了两台发电机的准同期并列。

- 在并列过程中，电流、电压、频率等参数稳定，说明并列过程平稳，未产生较大的冲击电流。

(整理)同步发电机准同期并网实验.

实践教学内容同步发电机准同期并列实验[实践项目1] 手动准同期实验1．按准同期并列条件合闸将“同期方式”转换开关置“手动”位置。

观察微机准同期控制器上显示的发电机频率和系统频率，相应操作微机调速器上的增速或减速按钮进行调速，直至“增速减速”灯熄灭。

此时表示压差、频差均满足条件，观察整步表上旋转灯位置，当旋转至0º位置前某一合适时刻时，即可合闸。

观察并记录合闸时的冲击电流。

注意：相角差不要大于30度。

表1-1[实践项目2] 半自动准同期将“同期方式”转换开关置“半自动”位置，微机正常灯闪烁。

准同期控制器将给出相应操作指示信息，运行人员可以按这个指示进行相应操作。

调速调压方法同手动准同期。

当压差、频差条件满足时，整步表上旋转灯光旋转至接近0º位置时，整步表圆盘中心灯亮，表示全部条件满足，手动按下发电机开关，并网。

《同步发电机准同期并列实验》

《同步发电机准同期并列实验》
同步发电机准同期并列实验是电力工程中的一项重要实验，可帮助学生掌握准同期并列的控制原理和同步发电机的工作原理。

实验中需要用到的设备有两台同步发电机、电动机、改变电动机转速的调速器、电流表、电压表、功率表等。

实验首先将两台同步发电机连接到同一电网上，并将其调整为相同的电压、频率和相序。

然后，将电动机连接到其中一台同步发电机，用调速器改变电动机的转速，观察并记录两台同步发电机的电压、电流和功率等参数的变化。

实验中需要注意的问题有以下几点：
1.实验前需要对设备进行基本测试，确保其正常工作。

2.实验中需要保持观察和记录的数据精确和准确，以便后续分析和讨论。

3.实验中需要注意电路的连接和断开顺序，以避免损坏设备或产生安全隐患。

4.实验中需要注意电路的绝缘和接地问题，以确保电路的稳定可靠。

同步发电机准同期并列实验

同步发电机准同期并列实验一、实验目的1．加深理解同步发电机准同期并列原理，掌握准同期并列条件；2．掌握微机准同期控制器及模拟式综合整步表的使用方法；3．熟悉同步发电机准同期并列过程；4．观察、分析有关波形。

二、原理与说明将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。

准同期并列要求在合闸前通过调整待并机组的电压和转速，当满足电压幅值和频率条件后，根据“恒定越前时间原理”，由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令，这种并列操作的合闸冲击电流一般很小，并且机组投入电力系统后能被迅速拉入同步。

根据并列操作的自动化程度不同，又分为手动准同期、半自动准同期和全自动准同期三种方式。

正弦整步电压是不同频率的两正弦电压之差，其幅值作周期性的正弦规律变化。

它能反映两个待并系统间的同步情况，如频率差、相角差以及电压幅值差。

线性整步电压反映的是不同频率的两方波电压间相角差的变化规律，其波形为三角波。

它能反映两个待并系统间的频率差和相角差，并且不受电压幅值差的影响，因此得到广泛应用。

手动准同期并列，应在正弦整步电压的最低点(同相点)时合闸，考虑到断路器的固有合闸时间，实际发出合闸命令的时刻应提前一个相应的时间或角度。

自动准同期并列，通常采用恒定越前时间原理工作，这个越前时间可按断路器的合闸时间整定。

准同期控制器根据给定的允许压差和允许频差，不断地检查准同期条件是否满足，在不满足要求时闭锁合闸并且发出均压均频控制脉冲。

当所有条件均满足时，在整定的越前时刻送出合闸脉冲。

三、实验项目和方法（一）机组启动与建压1．检查调速器上“模拟调节”电位器指针是否指在0位置，如不在则应调到0位置；2．合上操作电源开关，检查实验台上各开关状态：各开关信号灯应绿灯亮、红灯熄。

调速器面板上数码管在并网前显示发电机转速（左）和控制量（右），在并网后显示控制量（左）和功率角（右）。

调速器上“并网”灯和“微机故障”灯均为熄灭状态，“输出零”灯亮；3．按调速器上的“微机方式自动/手动”按钮使“微机自动”灯亮；4．励磁调节器选择它励、恒UF运行方式，合上励磁开关；5．把实验台上“同期方式”开关置“断开”位置；6．合上系统电压开关和线路开关QF1，QF3，检查系统电压接近额定值380V；7．合上原动机开关，按“停机/开机”按钮使“开机”灯亮，调速器将自动启动电动机到额定转速；8．当机组转速升到95%以上时，微机励磁调节器自动将发电机电压建压到与系统电压相等。

同步发电机准同期并列运行

同步发电机准同期并列运行一、并列操作的意义同步发电机投入电力系统并列运行的操作，或者，电力系统解列的两部分进行并列运行的操作，被称为并列或同期操作。

随着负荷的波动，电力系统中发电机运行的台数也经常要变化。

因此，同步发电机的并列操作是电厂的一项重要操作，另外，当系统发生事故时，也常要求将备用发电机组迅速投入电网运行。

可见，在电力系统运行中并列操作是较为频繁的。

电力系统的容量在不断增大，同步发电机的单机容量也越来越大，大型机组不恰当的并列操作将导致严重后果。

因此，对同步发电机的并列操作进行研究，提高并列操作的准确度和可靠性，对于系统的可靠运行具有很大的现实意义。

同步发电机的并列运行方法可以分为准同期并列运行和自同期并列两种。

在电力系统正常运行情况下，一般采用准同期并列方法将发电机组投入运行。

自同期并列方法法已经很少采用，只有当电力系统发生事故时，为了迅速投入水轮发电机组，过去曾采用自同期并列方法。

随着自动控制技术的进步，特别是微型数字式自动并列方法已日趋成熟，现在也可以用准同期法快速投运水轮发电机组。

二、准同期并列条件待并发电机组先加励磁电流，调节其端电压的状态参数使之符合并列条件，再合上断路器QF ，这种操作为准同期并列。

发电机准同期并列的理想条件为并列断路器两侧电源电压三个状态量全部相等，即（1）或（即频率相等）（2）（即电压幅值相等）（3）（即相角差为零）这是，并列合闸的冲击电流等于零，斌且并列后发电机G 与电网立即进入同步运行，不发生任何扰动现象。

但是，实际运行中待并发电机组的调节系统很难实现上边提到的理想条件调节。

因此，三个条件很难同时满足。

其实在实际操作中也没有这样苛求的必要。

G Xωω=G X f f =G XU U =0e δ=因为并列合闸时只要求冲击电流较小、不危及电气设备，合闸后发电机组能迅速拉入同步运行，对待并发电机和电网运行的影响较小，不致引起不良后果。

因此，现实情况中同步电机并列应遵循的原则：（1）并列断路器合闸时，冲击电流应尽可能小，其瞬时最大值一般不超过1～2倍的额定电流。

同步发电机准同期并列实验报告

实验报告课程名称：电力系统分析综合实验指导老师：成绩：__________________实验名称：____同步发电机准同期并列实验____实验类型：________________同组学生姓名：__________一．实验目的1、加深理解同步发电机准同期并列原理，掌握准同期并列条件；2、掌握微机准同期控制器及模拟式综合整步表的使用方法；3、熟悉同步发电机准同期并列过程；4、观察、分析有关波形。

二．原理与说明将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。

根据并列操作自动化程度的不同，又分为：手动准同期、半自动准同期和全自动准同期三种方式。

正弦整步电压是不同频率的两正弦电压之差，其幅值作周期性的正弦规律变化。

它能反映两个待并系统间的同步情况，如频率差、相角差以及电压幅值差。

线性整步电压反映的是不同频率的两方波电压间相角差的变化规律，其波形为三角波。

它能反映两个待并系统间的频率差和相角差，并且不受电压幅值差的影响，因此得到广泛应用。

手动准同期并列，应在正弦整步电压的最低点（同相点）时合闸，考虑到断路器的固有合闸时间，实际发出合闸命令的时刻应提前一个相应时间或角度。

自动准同期并列，通常采用恒定越前时间原理工作，这个越前时间可按断路器的合闸时间整定。

准同期控制器根据给定的允许压差和频差，不断检查准同期条件是否满足，在不满足要求时闭锁合闸并且发出均匀均频控制脉冲。

当所有条件满足时，在整定的越前时刻送出合闸脉冲。

三．实验项目和方法1．机组微机启动和建压(1)在调速装置上检查“模拟调节”电位器指针是否指在0位置，如果不在，则应调到0位置；(2)合上操作台的“电源开关”，在调速装置、励磁调节器、微机准同期控制器上分别确认其“微机正常”灯为闪烁状态，在微机保护装置上确认“装置运行”灯为闪烁状态。

同步发电机准同期并列实验研究

图%
试验台一次系统原理接线图
图 !
电力系统综合试验台面板图
收稿日期 " %DD(RYDR%’ 作者简介 " 加玛力汗#库马什 ! 女 ! 新疆乌鲁木齐市胜利路 Y’ 号新疆大学 $ 北校区 % 电气工程学院 ! 副教授 ! 主要从事电力系统及其自动化方向的教学与研究 &>R947=Z \DYX]5/9S,/9 第 !" 卷
!##$ 年第 %! 期
! 总第 !%# 期 "
$$
234546374’ 8-.9:;<= >? 9# $ @ ,ABCDE"B"-: F>B>E9?"E G-9:<H,ABCDE"B<:. 4EE9BI>.>B? <B J9E9KK>K LMN>E<.>B? O>:>9EC;
% PQR!!电力系统综合试验台简介STU
Y 基于 XQRH! 型电力系统综合自动化实验台的准同期
实验的分析
图& 自动准同期控制器的基本构成由图可见 ( 自动准同期控制器有 ! 个基本单元组成 &! 合闸控制单元 ’" 均频控制单元 ’# 均压控制单元 " 控制器的主要输入信号有 &! 断路器系统侧 >! ? 相电压 #’) 和 #’*’ " 断路器发电机侧 >!? 相电压 #&) 和 #&*( 通常将 #’* 和 #&* 短接后接大地 " 控制器的主要输出信号有 &! 合闸 ’" 加速和减速 ’# 升压和降压 " 合闸控制单元的作用是 & 检测准同期条件 ) 电压差 ( 频率差和相位差 #( 当相位差和频差条件均满足时 ( 选择合适时机 ) 相位差等于越前相角 # 发出合闸命令 ’ 当电压差和 @ 或频差条件不满足时 ( 闭锁合闸 " 合闸控制逻辑框图如图 , 所示 " 均压控制单元的作用是 &当频率差条件不满足时 (根据频率在准同期试验中有下列几项实验 A=C& ! 手动准同期实验 ’ " 半自动准同期实验 ’ # 全自动准同期实验 ’ $ 准同期条件的整定 " 在这几个实验中 ( 手动准同期实验又分为按准同期并列条件合闸和偏离准同期并列条件合闸 " 偏离准同期并列条件合闸只限于在实验室中进行 ( 在电厂机组中是不能使用的 " 实验 !!# 都是观察现象的 ( 而且操作比较简单 ( 由于篇幅的原因 ( 不再赘述 " 需要注意的一点是 ( 本文所采用的实验方式在电厂中是不能采用的" 实验$的要求较为繁杂 (此实验要求修改各类参数 (例如越前时间 +,-! 频率差允许值 *. ! 电压差允许值 *# ’ 应观察分析当有 " 个条件变化时 (系统所产生的冲击电流有多大 (它的变化规律是什么 " 为了确定最佳整定参数 ( 对实验进行了有益的扩充 " YW0 系列实验 0 及实验分析整定频差允许值 *. $-&! :J ( 压差允许值 *# $! ) ( 超前时间

同步发电机准同期并列实验步骤

同步发电机准同期并列实验一、实验目的1．加深理解同步发电机准同期并列原理，掌握准同期并列条件；2．掌握微机准同期控制器及模拟式综合整步表的使用方法；3．熟悉同步发电机准同期并列过程；4．观察相关参数。

二、实验项目和方法（一）机组启动与建压1．检查调速器上“模拟调节”电位器指针是否指在0位置，如不在则应调到0位置；2．合上操作电源开关，检查实验台上各开关状态：各开关信号灯应绿灯亮、红灯熄。

调速器面板上数码管显示发电机频率，调速器上“微机正常”灯和“电源正常”灯亮；3．按调速器上的“微机方式自动/手动”按钮使“微机自动”灯亮；4．励磁调节器选择它励、恒UF运行方式，合上励磁开关；5．把实验台上“同期方式”开关置“断开”位置；6．合上系统电压开关和线路开关QF1，QF3，检查系统电压接近额定值380V；7．合上原动机开关，按“停机/开机”按钮使“开机”灯亮，调速器将自动启动电动机到额定转速；8．当机组转速升到95%以上时，微机励磁调节器自动将发电机电压建压到与系统电压相等。

（二）手动准同期将“同期方式”转换开关置“手动”位置。

观察微机准同期控制器上显示的发电机电压和系统电压，相应操作微机励磁调节器上的增磁或减磁按钮进行调压，直至“压差闭锁”灯熄灭。

观察微机准同期控制器上显示的发电机频率和系统频率，相应操作微机调速器上的增速或减速按钮进行调速，直至“频差闭锁”灯熄灭。

此时表示压差、频差均满足条件，观察整步表上旋转灯位置，当旋转至0º位置前某一合适时刻时，即可合闸。

观察并记录合闸时的冲击电流。

具体实验步骤如下：（1）检查调速器上“模拟调节”电位器指针是否指在0位置，如不在则应调到0位置；（2）合上操作电源开关，检查实验台上各开关状态：各开关信号灯应绿灯亮、红灯熄。

同步发电机准同期并列实验研究论文

同步发电机准同期并列实验研究论文同步发电机准同期并列实验研究摘要：同步发电机准同期并列是电力系统中重要的运行方式。

本文基于同步发电机准同期并列实验，研究并分析准同期并列条件下同步发电机的运行特性与性能指标，同时分析准同期并列对电力系统稳定性的影响。

关键词：同步发电机；准同期并列；实验研究；电力系统；稳定性1.引言近年来，在电力系统中，同步发电机准同期并列已成为一种常见的运行方式。

相比于其他并列方式，准同期并列运行模式可以更好的提高电力系统的稳定性和安全性。

因此，在电力系统的运行与管理中，准同期并列成为一个值得研究和探讨的问题。

本研究通过实验方法，对同步发电机准同期并列进行研究与分析。

本文的主要贡献在于发现同步发电机准同期并列的运行特性和性能指标，并且对电力系统的稳定性进行了分析与评估。

2.实验研究2.1 实验设备本实验采用两台同步发电机进行准同期并列实验，两台同步发电机的静态参数已知。

实验装置中包括发电机、检测系统、输出负载及负载调节装置等。

2.2 实验过程（1）在实验前，利用调节装置，调整两台同步发电机的电压、频率和相位位置，使其达到准同期并列的条件。

（2）通过转速传感器、电源和检测系统对发电机进行实时监测，并记录电压、电流、负载等参数数据。

（3）加入输出负载，通过调节输入负载的大小，控制两台同步发电机的输出功率，并记录对应参数数据。

2.3 实验结果分析通过实验采集到的数据可以得到以下结论：（1）两台同步发电机在准同期并列条件下，输出功率与输入负载之间呈现线性的关系。

当输入负载增加时，输出功率也相应的增加。

（2）同步发电机的电压、频率、相位等参数与负载大小呈非线性关系。

当输入负载增加时，同步发电机的输出电压和频率会出现偏差，并且相位位置也会发生变化。

（3）在实验过程中，两台同步发电机的并联系统存在一定的频率和相位偏移，导致不同程度的振荡和稳定性问题。

3.电力系统稳定性分析在电力系统中，同步发电机准同期并列对系统的稳定性有重要影响。

电力系统综合实验B报告1

综合实验报告( 2005-- 2006年度第二学期)名称：电力系统综合实验题目：同步发电机准同期并列实验院系：电气与电子工程学院班级：学号：学生姓名：指导教师：麻秀范实验周数：2两周成绩：日期：2007年1月23日一、实验的目的与要求1．加深理解同步发电机准同期并列原理，掌握准同期并列条件；2．掌握微机准同期控制器及模拟式综合整步表的使用方法；3．熟悉同步发电机准同期并列过程；二、实验正文1．偏离准同期并列条件合闸分析：2．准同期条件的整定2．1整定频差允许值△f=0.3Hz。

压差允许值△U=3V超前时间t yq=0.1s，表1-2分析：2．2改变频差允许值△f，重复进行全自动同期实验，填入表1-3。

分析：2．3改变压差允许值△V，重复进行全自动同期实验，填入表1-4。

表1-4分析：三、实验总结或结论1．比较手动准同期和自动准同期的调整并列过程；2．分析合闸冲击电流的大小与哪些因素有关；3．滑差频率f s，开关时间t yq 的整定原则？4．相序不对(如系统侧相序为A、B、C、为发电机侧相序为A、C、B)，能否并列？为什么？5．电压互感器的极性如果有一侧(系统侧或发电机侧)接反，会有何结果？6．准同期并列与自同期并列，在本质上有何差别？如果在这套机组上实验自同期并列，应如何操作？7．合闸冲击电流的大小与哪些因素有关？频率差变化或电压差变化时，正弦整步电压的变化规律如何？8．当两侧频率几乎相等，电压差也在允许范围内，但合闸命令迟迟不能发出，这是一种什么现象？应采取什么措施解决？9．在f F> f X或者f F<f X，V F> V X 或者V F< V X下并列，机端有功功率表及无功功率表的指示有何特点？为什么？四、参考文献1．《电力系统综合实验B指导书》，自编2．《电力系统稳态分析》，陈珩，中国电力出版社，1995年，第二版；3．《电力系统暂态分析》，李光琦，中国电力出版社，1995年，第二版；。

同步发电机同期并列实验分析

同步发电机同期并列实验分析同步发电机同期并列实验分析（内蒙古工业大学，呼和浩特）1、同步发电机同期并列实验的研究背景及其目的意义1.1同步发电机并列分析的背景电力工业是重要的支柱产业,是国民经济的基础。

现代电力系统中,提高和维持同步发电机运行的稳定性,是保证电力系统安全!经济运行的基本条件之一。

同期并列操作是电力系统运行中的一项频繁而又重要的操作,在发电机与电网并列瞬间,常常不可避免的伴随有冲击功率和冲击电流,这些冲击会引起系统电压瞬间下降。

如果操作不当,冲击电流过大,可能引起发电机组大轴发生机械损伤,引起机组绕组电气损伤。

在发电厂中,发电机组的同期并列操作是经常进行的。

在系统正常运行时,随着负荷的增加,要求备用机组迅速投入系统,以满足用户用电量增长的需求;当系统发生事故时,会因失去部分电源而要求将备用机组快速投入电力系统以防止系统崩溃;在某些情况下,甚至需要将己被解列为两部分的电力系统恢复并列运行。

这些情况均需要进行同期并列操作,将发电机组安全可靠、确快速地投入系统,确保系统的可靠，经济运行和发电机的安全。

1.2选择同步发电机同期并列实验为课题的目的我所选择的课题来源于THLZD-2型实验设备，同步发电机同期并列实验分析可以培养我们综合运用所学的知识，对同步发电机同期并列进行实验的能力，同时培养我们对于进行实验方案的设计，仪器、仪表的选择与应用，实验电路的连线与操作、数据处理与结果分析等方面的能力。

试验后还需要对实验数据进行分析，这个过程还可以锻炼我我们对实验结果进行分析，得出结论、编写科学实验研究报告的能力。

1.3研究同步发电机同期并列的意义同步发电机投入电力系统并列运行的操作，或者，电力系统解列的两部分进行并列运行的操作。

被称为并列或同期操作。

随着负荷的波动，电力系统中发电机运行的台数也经常要变化。

因此，同步发电机的并列操作是电厂的一项重要操作。

另外，当系统发生事故时，也常要求将备用发电机组迅速投入电网运行。

三相同步发电机的并联运行实验报告

实验报告四实验名称：三相同步发电机的并联运行实验实验目的：1.掌握三相同步发电机投入电网并联运行的条件与操作方法。

2.掌握三相同步发电机并联运行时有功功率与无功功率的调节。

实验项目：1.用准确同步法将三相同步发电机投入电网并联运行。

2.三相同步发电机与电网并联运行时有功功率的调节。

3.三相同步发电机与电网并联运行时无功功率调节。

→测取当输出功率等于零时三相同步发电机的V形曲线。

（一）填写实验设备表（二）三相同步发电机与电网并联运行时有功功率的调节填写实验数据表格表4-1U=220V （Y ）f f0I =I = 0.85 A（三）三相同步发电机与电网并联运行时无功功率的调节填写实验数据表格表4-2 n=1500r/min U=220V 2P 0≈W（四）问题讨论1.三相同步发电机投入电网并联运行有哪些条件？不满足这些条件将产生什么后果？答：1.发电机的频率和电网的频率相同。

2.发电机和电网的电压大小相等，相位相同。

3.发电机和电网的相序相同。

不满足这些条件将产生：1.频率不同，引起系统功率下降，进而导致系统解列。

2.电压不同，引起系统损耗加大。

相位不同不但会使有功和无功的冲击外，还会有一个电磁力矩冲击，会导致传动部分冲击。

3.相序不同.将会发生短路，造成人身伤亡和损坏设备事故。

2. 三相同步发电机与电网并联的方法有哪些？答：1.直接并网，2.有电动机带动至电网电压和频率时并网。

3.发电机先做电动机，再转向发电机状态。

3. 实验的体会和建议答：熟悉了三相同步发电机并网运行的条件与操作方法，知道了如何对三相同步发电机并联运行时有功功率与无功功率的调节，明白了三相同步发电机投入电网并联条件的重要性。

实验一手动准同期并网实验

实验八手动准同期并网实验一、实验目的1．掌握三相同步发电机投入并联运行的条件。

2．掌握三相同步发电机并联运行实验接线和操作方法。

二、实验并网条件1）发电机的频率和电网频率要相同；在实际工作中要求频率差△f不超过（0.2%~0.5%）fe。

2）发电机和电网电压大小相同；在实际工作中要求电压差△U不超过（5%~10%）Ue。

3）相位要相同；在实际工作中要求合闸时相位差δ不超过10°。

4）发电机和电网相序要相同。

三、实验内容1．用手动准同期方法将三相同步发电机投入电网并联运行。

四、实验接线五、实验设备序号型号名称数量1 DD01.3-3 导轨、测速发电机及转速表1台2 DJ21.3-1 直流电动机(原动机) 1台3 DJ18-1 三相同步发电机1台4 ZB35 真有效值交流电流表1只5 ZBL64 真有效值交流电压表1只6 ZBL62 智能功率、功率因数表1只7 ZB31 直流数字电压、电流表1只8 ZBL57 可控励磁发电系统组件（四）1台9 ZBL58 可控励磁发电系统组件（五）1台10 ZBL59 可控励磁发电系统组件（六）1台11 ZBL60 可控励磁发电系统组件（七）1台12 ZBL54 可调电阻器、试验元件1台13 DZB01 三相自耦调压器1台三相交流电源1路14 ZBL51 旋转灯、整步表1台六、实验步骤1）按图接线，GS为三相同步发电机，带动GS旋转的原动机采用DJ23校正直流测功机MG。

R st选用ZBL54上180Ω电阻，R f1选用ZBL54上1800Ω电阻，开关QF为ZBL57挂箱上的模拟断路器，QFG为ZBL57挂箱上的模拟灭磁开关，并把开关QF打在“断开”位置，开关QFG在断开状态，灭磁电阻RFS经QFG常闭触点并联在同步发电机励磁绕组两端。

2）三相调压器旋转退至零位，在电枢电源及励磁电源开关都在“关断”位置的条件下，合上电源总开关，按下“开”按钮，调节调压器使电压升至额定电压100伏。
