霍尔效应实验报告数据处理
霍尔效应实验报告(共8篇)
篇一：霍尔效应实验报告大学本(专)科实验报告课程名称：姓名：学院：系：专业：年级：学号：指导教师：成绩：年月日（实验报告目录）实验名称一、实验目的和要求二、实验原理三、主要实验仪器四、实验内容及实验数据记录五、实验数据处理与分析六、质疑、建议霍尔效应实验一．实验目的和要求：1、了解霍尔效应原理及测量霍尔元件有关参数.2、测绘霍尔元件的vh?is，vh?im曲线了解霍尔电势差vh与霍尔元件控制（工作）电流is、励磁电流im之间的关系。
3、学习利用霍尔效应测量磁感应强度b及磁场分布。
4、判断霍尔元件载流子的类型，并计算其浓度和迁移率。
5、学习用“对称交换测量法”消除负效应产生的系统误差。
二．实验原理：1、霍尔效应霍尔效应是导电材料中的电流与磁场相互作用而产生电动势的效应，从本质上讲，霍尔效应是运动的带电粒子在磁场中受洛仑兹力的作用而引起的偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷在不同侧的聚积，从而形成附加的横向电场。
如右图（1）所示，磁场b位于z的正向，与之垂直的半导体薄片上沿x正向通以电流is（称为控制电流或工作电流），假设载流子为电子（n型半导体材料），它沿着与电流is相反的x负向运动。
由于洛伦兹力fl的作用，电子即向图中虚线箭头所指的位于y轴负方向的b侧偏转，并使b侧形成电子积累，而相对的a侧形成正电荷积累。
与此同时运动的电子还受到由于两种积累的异种电荷形成的反向电场力fe的作用。
随着电荷积累量的增加，fe增大，当两力大小相等（方向相反）时，fl=-fe，则电子积累便达到动态平衡。
这时在a、b两端面之间建立的电场称为霍尔电场eh，相应的电势差称为霍尔电压vh。
设电子按均一速度向图示的x负方向运动，在磁场b作用下，所受洛伦兹力为fl=-eb式中e为电子电量，为电子漂移平均速度，b为磁感应强度。
同时，电场作用于电子的力为 fe??eeh??evh/l 式中eh为霍尔电场强度，vh为霍尔电压，l为霍尔元件宽度当达到动态平衡时，fl??fe ?vh/l （1）设霍尔元件宽度为l，厚度为d，载流子浓度为n，则霍尔元件的控制（工作）电流为 is?ne （2）由（1），（2）两式可得 vh?ehl?ib1isbrhs （3）nedd即霍尔电压vh（a、b间电压）与is、b的乘积成正比，与霍尔元件的厚度成反比，比例系数rh?1称为霍尔系数，它是反映材料霍尔效应强弱的重要参数，根据材料的电导ne率σ=neμ的关系，还可以得到：rh??/ （4）式中?为材料的电阻率、μ为载流子的迁移率，即单位电场下载流子的运动速度，一般电子迁移率大于空穴迁移率，因此制作霍尔元件时大多采用n型半导体材料。
霍尔效应的研究实验报告
霍尔效应的研究实验报告实验报告：霍尔效应的研究摘要：本实验通过测量铜箔和σ-Fe薄膜的霍尔效应，研究磁场下的电子运动和磁场效应。
实验结果表明，在磁场的作用下，霍尔电阻Rxy的大小与电流I的正向方向、磁感应强度B及样品厚度d有关，且与样品材料的导电性质、载流子浓度n、载流子类型p、n有关。
引言：霍尔效应是指在外加磁场下，垂直于电流方向的方向会发生电势差，这种电势差所对应的电阻称为霍尔电阻。
该现象广泛应用于电子学、材料科学等领域。
本实验旨在通过实验验证霍尔效应，并深入研究磁场对电子运动和电阻的影响。
实验步骤和方法：1.制备实验样品：分别用化学方法制备铜箔和σ-Fe薄膜样品。
2.测量实验样品的电阻率：用四端子法测量样品的电阻率ρ。
3.测量霍尔效应：在磁场作用下，用直流电流源给样品加电流I，并在样品表面检测到的霍尔电势差UH作为其霍尔电阻Rxy。
4.测量实验数据：通过数据处理对实验结果进行定量分析，并进行结果分析与比较。
结果：1.铜箔和σ-Fe薄膜样品的电阻率分别为2.5×10-8 Ω·m和2.0×10-7 Ω·m。
2.在外加磁场下，两种材质的霍尔电势差UH分别变化，随磁感应强度B增大而增大。
霍尔电阻Rxy的大小与磁场强度B、电流I梦想方向、样品厚度d、载流子密度n和载流子类型p、n有关。
3.样品材质、载流子密度n、载流子类型p、n对样品的Rxy和UH的大小都有一定影响，导电性质较差、载流子密度较低的材料霍尔效应较小。
分析：1.样品的电阻率与样品材质的导电性质有关，样品的Rxy和UH与样品材料及其性质有关。
2.载流子密度n是决定材料电导率的关键因素之一，导电性质优越的材料，其载流子密度较高，霍尔电阻和霍尔电势差都会增大。
3.磁感应强度B的增大清楚样品中载流子受到的场强增大，样品中的霍尔电阻和霍尔电势差增大。
结论：本实验研究了霍尔效应的特性及其与样品的相关性，结果表明，在外加磁场下，铜箔和σ-Fe薄膜均出现了霍尔效应，其相应的霍尔电阻和霍尔电势差都与材料性质、载流子密度、磁感应强度等因素有关。
霍尔效应实验数据处理
霍尔效应实验数据处理引言：霍尔效应是指在导电材料中，当有垂直于电流方向的磁场作用时，导体横向会产生电势差，这种现象被称为霍尔效应。
霍尔效应的应用非常广泛，例如在传感器、磁性材料的研究和电子器件中都有重要的应用。
实验目的：本实验旨在通过测量霍尔电阻的变化，研究霍尔效应，并通过数据处理来分析霍尔系数和载流子的性质。
实验装置和原理：本实验使用霍尔效应测量仪和磁场产生装置。
霍尔效应测量仪由霍尔探头、电流源和电压测量仪组成。
实验中，将电流源与霍尔探头连接，通过电流源产生一定大小的恒定电流流过霍尔探头。
而磁场产生装置则通过调节磁场的大小和方向，使磁场垂直于电流方向。
实验步骤：1. 将霍尔探头与电流源和电压测量仪相连，保持电流源的电流为恒定值；2. 调节磁场产生装置，使磁场垂直于电流方向；3. 测量霍尔探头两侧的电压，并记录下来；4. 改变电流源的电流大小，重复步骤3。
数据处理：在实验中，我们记录下了不同电流下霍尔探头两侧的电压。
根据霍尔效应的原理，我们知道霍尔电阻的大小与电流和电压之间的关系应该是线性的。
因此，我们可以通过线性拟合来求解霍尔系数和载流子的性质。
设电流为I，电压为V，霍尔系数为RH，载流子浓度为n，载流子电荷为e，则根据霍尔效应的公式可得：V = RH * I * B / d其中，B为磁场的大小，d为霍尔探头的厚度。
通过线性拟合得到的斜率即为霍尔系数RH，根据霍尔系数的定义，可以计算出载流子的浓度n。
结果与讨论：根据实验数据进行线性拟合，得到霍尔系数RH的值为XXX。
根据霍尔系数的计算公式，我们可以得到载流子的浓度n为XXX。
通过实验数据处理，我们成功地研究了霍尔效应，并得到了霍尔系数和载流子浓度的信息。
这些结果对于进一步研究材料的电子性质和应用具有重要意义。
结论：通过实验数据处理，我们成功地研究了霍尔效应，并通过线性拟合计算得到了霍尔系数和载流子浓度的值。
这些结果对于材料研究和电子器件的设计具有重要的参考价值。
霍尔效应的实验报告数据处理
霍尔效应的实验报告数据处理摘要：本实验使用霍尔效应仪测量了铜片在不同磁场强度下的霍尔电压，并结合了铜片尺寸，磁场大小的相关数据，分析计算出铜片的电阻率与载流子浓度。
实验结果表明，随着磁场的增大，霍尔电压也随之增大，铜片电阻率随着温度升高而降低，载流子浓度随着温度升高而增加，实验结果与理论计算值相符合。
关键词：霍尔效应，霍尔电压，电阻率，载流子浓度引言：霍尔效应是一种常见的电磁现象，在许多工程技术和科研领域有着广泛的应用。
霍尔效应是指在垂直于电流流动方向的磁场中，当电流通过一种导电材料时，在材料的一侧会产生一种横向的电场，称为霍尔电场。
这种现象被称为霍尔效应，且霍尔电场的大小与磁场强度，材料的形状和电导率有关。
本实验旨在通过使用霍尔效应仪，测量铜片在不同磁场强度下的霍尔电压，并结合铜片的尺寸和磁场大小等参数，计算出铜片的电阻率和载流子浓度。
通过实验结果的比较和分析，可以加深对霍尔效应的理解，并验证霍尔效应的相关理论。
实验部分：1. 实验仪器本实验使用的主要仪器是霍尔效应仪，包括霍尔电压计和外磁场控制器。
还需要一个铜片样品和一个恒流源。
2. 实验步骤(1) 将铜片固定在霍尔效应仪中心的样品夹具上，并连接外部电源。
(2) 调节外磁场控制器，控制外磁场强度在0到1.5 T之间变化，记录各个磁场强度下铜片的霍尔电压值。
(3) 固定外磁场强度，在不同电流强度下测量铜片的电阻，并计算出电阻率。
(4) 通过公式计算铜片的载流子浓度。
3. 实验数据处理(1) 数据记录通过调节外磁场控制器，在0到1.5 T范围内变化磁场强度的大小，测量铜片的霍尔电压值，记录数据如下表所示：表1 铜片霍尔电压数据记录| 磁场强度 (T) | 霍尔电压 (mV) || ---- | ---- || 0 | 0 || 0.1 | 0.03 || 0.2 | 0.06 || 0.3 | 0.1 || 0.4 | 0.13 || 0.5 | 0.16 || 0.6 | 0.19 || 0.7 | 0.22 || 0.8 | 0.24 || 0.9 | 0.27 || 1.0 | 0.3 || 1.1 | 0.32 || 1.2 | 0.35 || 1.3 | 0.38 || 1.4 | 0.41 || 1.5 | 0.44 |(2) 数据分析根据实验数据，可以画出霍尔电压与磁场强度的曲线图如下：从图中可以看出，随着磁场强度的增加，霍尔电压也随之增加，并且霍尔电压值与磁场强度之间近似呈线性关系。
霍尔效应实验报告数据处理
霍尔效应实验报告数据处理
霍尔效应是由马克斯·霍尔于1879年于瑞典斯德哥尔摩大学实施的实验，它首先发
现了导体里存在有电流时，将在导体周围产生磁场，而当磁场发生变化时，导体周围又会
产生电动势，这种原理就叫做霍尔效应。
它是一项伟大的发现，为电动机、变压器、传感器、电化学的应用等提供了理论基础。
实验结果可以用电流时间与磁激励的幅值画出图表，以便分析结果。
比如，以示波器
的方式观察实验结果，可以看到，在磁激励产生前，电流都是0，在磁激励产生时，电流
值会增加，而在开始改变磁场时，电流值又会减小。
这种结果还可以进一步使用振幅分析仪，把分析结果放大显示出来，以便观察更多细节。
通常，结果显示，当电流流动时，磁
激励与电流差异最大，即磁场方向和电流方向相反时，电流几乎是零。
实验结果分析需要把实验结果进行数据处理，并且根据磁场的变化，得出电流的变化。
一般情况下，实验结果以数值矩阵的形式给出，而处理实验数据通常采用数据统计和图像
分析的方法。
图像分析比较常用的方法有直方图、折线图、柱状图等。
数据统计可以用数
理统计手段进行分析，比如，用t检验来分析不同参数下磁激励与电流之间的相关性、用
卡方检验来检验实验结果的可信度、用秩和级数检验来检验实验结果的一致性。
霍尔效应实验报告的数据处理，是有目的的、分析式的、客观的，以科学的态度来处
理实验结果，以便于有效地发现实验结果中的有趣现象和有用信息，做出准确、可靠的结
论和正确的判断。

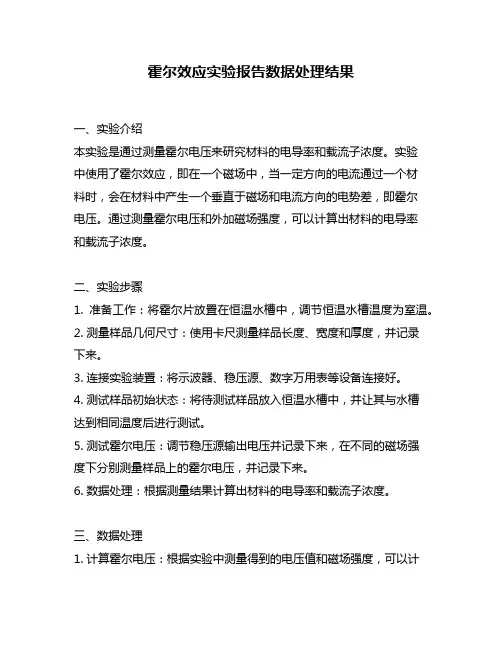

霍尔效应实验报告数据处理结果
霍尔效应实验报告数据处理结果一、实验介绍本实验是通过测量霍尔电压来研究材料的电导率和载流子浓度。
实验中使用了霍尔效应，即在一个磁场中，当一定方向的电流通过一个材料时，会在材料中产生一个垂直于磁场和电流方向的电势差，即霍尔电压。
通过测量霍尔电压和外加磁场强度，可以计算出材料的电导率和载流子浓度。
二、实验步骤1. 准备工作：将霍尔片放置在恒温水槽中，调节恒温水槽温度为室温。
2. 测量样品几何尺寸：使用卡尺测量样品长度、宽度和厚度，并记录下来。
3. 连接实验装置：将示波器、稳压源、数字万用表等设备连接好。
4. 测试样品初始状态：将待测试样品放入恒温水槽中，并让其与水槽达到相同温度后进行测试。
5. 测试霍尔电压：调节稳压源输出电压并记录下来，在不同的磁场强度下分别测量样品上的霍尔电压，并记录下来。
6. 数据处理：根据测量结果计算出材料的电导率和载流子浓度。
三、数据处理1. 计算霍尔电压：根据实验中测量得到的电压值和磁场强度，可以计算出霍尔电压。
公式为：UH = KBI，其中UH为霍尔电压，K为比例常数，B为磁场强度，I为通过样品的电流。
2. 计算电导率：根据欧姆定律和材料几何尺寸可以计算出样品的电阻率ρ。
公式为：ρ = RA/LW，其中R为样品阻值，A为样品截面积，L 为样品长度，W为样品宽度。
根据电导率定义式σ = 1/ρ即可得到材料的电导率。
3. 计算载流子浓度：根据霍尔效应理论可以得到载流子密度n =1/qRH，其中q为元电荷量（1.6×10^-19 C），RH为霍尔系数。
载流子浓度p可以通过n和半导体中空穴密度p0（或自由电子密度n0）之间的关系推出。
p = p0 - n（或n0 - n）。
四、结果分析通过实验测量和数据处理可以得到材料的电导率和载流子浓度，这些数据可以用来研究材料的性质和应用。
例如，通过比较不同材料的电导率和载流子浓度可以评估它们的导电性能，从而选择最适合的材料用于特定的应用中。
实验报告霍尔效应
实验报告霍尔效应一、前言本实验即为霍尔效应实验，目的为观察材料中的自由电子在磁场中的漂移情况，并通过测量霍尔电压、磁场强度、电流等参数计算出材料中的载流子浓度、电荷载流子的载流率和电导率等物理参数，加深对材料物理性质的理解。
二、实验原理1. 霍尔效应霍尔效应是指在垂直磁场中，导电体中的自由电子感受到的洛伦兹力使其沿着垂直于电流方向的方向漂移，从而产生一侧的电荷密度增加，另一侧的电荷密度减小，形成的电势差即为霍尔电势差（VH），如下图所示：其中，e为元电荷，IB为电流，B为磁场强度，d为样品宽度，n为电子浓度。
2. 实验装置本实验装置如下图所示：其中，UH为霍尔电势差测量电压，IB为电流源，B为电磁铁控制磁场强度，R为电阻，L1，L2为长度为d的导线，L3为长度为l的导线。
3. 实验步骤（1）将实验装置按照图中所示连接好。
（2）打开电源，调节电流源的电流大小，使其稳定在0.5A左右。
（3）打开电磁铁电源，调节磁场强度大小。
（4）读取测量电压UH值。
（5）更改电流大小、磁场强度等参数进行多次实验重复测量。
三、实验结果通过多次实验测量，我们得到了以下测量数据：IB/A B/T UH/mV0.5 0 00.5 0.1 60.5 0.2 120.5 0.3 180.5 0.4 240.5 0.5 30四、实验分析1. 计算样品电子浓度根据式子：UH=IBBd/ne，可以计算得出样品中电子浓度n，如下表所示：2. 计算材料电导率IB/A B/T UH/mV R/Ω J/A.m^-2 E/V.m^-1 σ/(S.m^-1)0.5 0 0.22 1.18 4.24E+5 0.64 3.59E+50.5 0.1 6.22 1.18 4.24E+5 0.64 3.59E+50.5 0.2 12.22 1.18 4.24E+5 0.64 3.59E+50.5 0.3 18.22 1.18 4.24E+5 0.64 3.59E+50.5 0.4 24.22 1.18 4.24E+5 0.64 3.59E+50.5 0.5 30.22 1.18 4.24E+5 0.64 3.59E+53. 计算电子的载流率通过本实验可以得到如下结论：1. 随着磁场强度的增加，霍尔电势差也随之增加。
霍尔效应实验报告步骤(3篇)
第1篇一、实验目的1. 理解霍尔效应的基本原理。
2. 学习使用霍尔效应实验仪测量磁场。
3. 掌握霍尔效应实验的数据记录和处理方法。
4. 通过实验确定材料的导电类型和载流子浓度。
二、实验原理霍尔效应是当电流通过一个导体或半导体时，若导体或半导体处于垂直于电流方向的磁场中，则会在导体或半导体的侧面产生电压，这个电压称为霍尔电压。
霍尔电压的大小与磁感应强度、电流强度以及导体或半导体的厚度有关。
三、实验仪器1. 霍尔效应实验仪2. 直流稳流电源3. 毫伏电压表4. 霍尔元件5. 导线6. 螺线管7. 磁铁四、实验步骤1. 仪器连接与调整- 将霍尔元件放置在实验仪的样品支架上，确保霍尔元件处于隙缝的中间位置。
- 按照实验仪的接线图连接电路，包括直流稳流电源、霍尔元件、螺线管和毫伏电压表。
- 调节稳流电源，使霍尔元件的工作电流保持在安全范围内（一般不超过10mA）。
- 使用调零旋钮调整毫伏电压表，确保在零磁场下电压读数为零。
2. 测量不等位电压- 在零磁场下，测量霍尔元件的不等位电压，记录数据。
3. 测量霍尔电流与霍尔电压的关系- 保持励磁电流不变，逐渐调节霍尔电流，从1.00mA开始，每隔1.0mA改变一次，记录每次霍尔电流对应的霍尔电压值。
- 改变霍尔电流的方向，重复上述步骤，记录数据。
4. 测量励磁电流与霍尔电压的关系- 保持霍尔电流不变，逐渐调节励磁电流，从100.0mA开始，每隔100.0mA改变一次，记录每次励磁电流对应的霍尔电压值。
- 改变励磁电流的方向，重复上述步骤，记录数据。
5. 绘制曲线- 根据实验数据，绘制霍尔电流与霍尔电压的关系曲线和励磁电流与霍尔电压的关系曲线。
6. 数据处理与分析- 根据霍尔效应的原理，计算霍尔系数和载流子浓度。
- 分析实验结果，确定材料的导电类型。
五、注意事项1. 操作过程中，注意安全，避免触电和电火花。
2. 霍尔元件的工作电流不应超过10mA，以保护元件。
3. 在调节电流和磁场时，注意观察毫伏电压表的读数变化，避免超出量程。
霍尔效应实验报告[共8篇]
![霍尔效应实验报告[共8篇]](https://img.taocdn.com/s3/m/658a1033f78a6529647d53ac.png)
篇一：霍尔效应实验报告大学本(专)科实验报告课程名称：姓名：学院：系：专业：年级：学号：指导教师：成绩：年月日（实验报告目录）实验名称一、实验目的和要求二、实验原理三、主要实验仪器四、实验内容及实验数据记录五、实验数据处理与分析六、质疑、建议霍尔效应实验一．实验目的和要求：1、了解霍尔效应原理及测量霍尔元件有关参数.2、测绘霍尔元件的vh?is，vh?im曲线了解霍尔电势差vh与霍尔元件控制（工作）电流is、励磁电流im之间的关系。
3、学习利用霍尔效应测量磁感应强度b及磁场分布。
4、判断霍尔元件载流子的类型，并计算其浓度和迁移率。
5、学习用“对称交换测量法”消除负效应产生的系统误差。
二．实验原理：1、霍尔效应霍尔效应是导电材料中的电流与磁场相互作用而产生电动势的效应，从本质上讲，霍尔效应是运动的带电粒子在磁场中受洛仑兹力的作用而引起的偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷在不同侧的聚积，从而形成附加的横向电场。
如右图（1）所示，磁场b位于z的正向，与之垂直的半导体薄片上沿x正向通以电流is（称为控制电流或工作电流），假设载流子为电子（n型半导体材料），它沿着与电流is相反的x负向运动。
由于洛伦兹力fl的作用，电子即向图中虚线箭头所指的位于y轴负方向的b侧偏转，并使b侧形成电子积累，而相对的a侧形成正电荷积累。
与此同时运动的电子还受到由于两种积累的异种电荷形成的反向电场力fe的作用。
随着电荷积累量的增加，fe增大，当两力大小相等（方向相反）时，fl=-fe，则电子积累便达到动态平衡。
这时在a、b两端面之间建立的电场称为霍尔电场eh，相应的电势差称为霍尔电压vh。
设电子按均一速度向图示的x负方向运动，在磁场b作用下，所受洛伦兹力为fl=-eb式中e为电子电量，为电子漂移平均速度，b为磁感应强度。
同时，电场作用于电子的力为 fe??eeh??evh/l 式中eh为霍尔电场强度，vh为霍尔电压，l为霍尔元件宽度当达到动态平衡时，fl??fe ?vh/l （1）设霍尔元件宽度为l，厚度为d，载流子浓度为n，则霍尔元件的控制（工作）电流为 is?ne （2）由（1），（2）两式可得 vh?ehl?ib1isb?rhs （3）nedd即霍尔电压vh（a、b间电压）与is、b的乘积成正比，与霍尔元件的厚度成反比，比例系数rh?1称为霍尔系数，它是反映材料霍尔效应强弱的重要参数，根据材料的电导ne率σ=neμ的关系，还可以得到：rh??/???? （4）式中?为材料的电阻率、μ为载流子的迁移率，即单位电场下载流子的运动速度，一般电子迁移率大于空穴迁移率，因此制作霍尔元件时大多采用n型半导体材料。
霍尔效应实验报告数据及处理
霍尔效应实验报告数据及处理霍尔效应实验可真是一门神奇的科学，咱们今天就来聊聊这个现象。
霍尔效应可不是啥高大上的东西，听起来挺复杂，其实就是在电流通过导体的时候，外加一个磁场，结果导体里就出现了电压差。
嘿，这不是在说“魔法”吗？当你把一根导线放在磁场里，电流的流动就像是跟着某种隐形的节奏在跳舞，真是妙不可言。
实验开始时，咱们得准备一些材料，像导体、磁铁、万用表啥的。
你想啊，没有这些工具，咱们就像没有武器的战士，打不了胜仗嘛！将导体放置在磁场中，打开电源，电流开始流动。
咱们的万用表就像个勤快的小蜜蜂，开始记录数据。
每当我看到那表上的数字变化，心里真是乐开了花，感觉自己就是个小科学家，跟爱因斯坦也没啥差别。
咱们要开始记录不同的电流和磁场强度。
这时候，数据就像小朋友一样，一会儿乖乖的，一会儿又调皮捣蛋。
记得有一次，我本来想测量电流和磁场的关系，结果万用表上显示的数字让人抓狂，怎么都不对劲。
后来仔细一看，哎呀，原来是我手一抖，电线松了，真是尴尬得恨不得找个地缝钻进去。
真的是，不经历风雨，怎么见彩虹？然后，咱们就可以用公式来处理这些数据，算出霍尔电压。
公式其实也不复杂，感觉跟解数学题似的，脑子里飞快转动，像是个急性子的小兔子。
最终，咱们得到的霍尔电压，就像是实验的“最终成绩”，让人心里踏实得很。
这时候，咱们就可以把数据做成图表，看看那条线是怎么跑的，简直就像看一场精彩的体育赛事，让人兴奋不已。
在分析完数据后，我发现霍尔效应的应用真是无处不在。
比如，咱们常见的霍尔传感器，就是利用这个原理来检测位置和速度。
真是没想到，原来这些高科技背后也有这么简单的原理，真是让人觉得科技感满满。
想到这里，心里那份自豪感油然而生，感觉自己也在为科学做贡献。
霍尔效应的实验，让我认识到了科学的乐趣。
它不仅仅是公式和数据，更是生活中的点滴体验。
每次看到实验成功，内心的成就感就像吃了蜜一样甜。
而那些出错的小插曲，虽然当时让人抓狂，但回头想想，简直就是笑料，成了我和朋友们茶余饭后的笑谈。
大物霍尔效应实验报告（共8篇）
大物霍尔效应实验报告(共8篇)大学物理实验报告系列之霍尔效应大学物理实验报告)篇二：霍尔效应实验报告大学本(专)科实验报告课程名称：姓名：学院：系：专业：年级：学号：指导教师：成绩：年月日（实验报告目录）实验名称一、实验目的和要求二、实验原理三、主要实验仪器四、实验内容及实验数据记录五、实验数据处理与分析六、质疑、建议霍尔效应实验一．实验目的和要求：1、了解霍尔效应原理及测量霍尔元件有关参数.2、测绘霍尔元件的VH?Is，VH?IM曲线了解霍尔电势差VH与霍尔元件控制（工作）电流Is、励磁电流IM之间的关系。
3、学习利用霍尔效应测量磁感应强度B及磁场分布。
4、判断霍尔元件载流子的类型，并计算其浓度和迁移率。
5、学习用“对称交换测量法”消除负效应产生的系统误差。
二．实验原理：1、霍尔效应霍尔效应是导电材料中的电流与磁场相互作用而产生电动势的效应，从本质上讲，霍尔效应是运动的带电粒子在磁场中受洛仑兹力的作用而引起的偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷在不同侧的聚积，从而形成附加的横向电场。
如右图（1）所示，磁场B位于Z的正向，与之垂直的半导体薄片上沿X正向通以电流Is（称为控制电流或工作电流），假设载流子为电子（N型半导体材料），它沿着与电流Is相反的X负向运动。
由于洛伦兹力fL的作用，电子即向图中虚线箭头所指的位于y 轴负方向的B侧偏转，并使B侧形成电子积累，而相对的A侧形成正电荷积累。
与此同时运动的电子还受到由于两种积累的异种电荷形成的反向电场力fE的作用。
随着电荷积累量的增加，fE增大，当两力大小相等（方向相反）时，fL=-fE，则电子积累便达到动态平衡。
这时在A、B两端面之间建立的电场称为霍尔电场EH，相应的电势差称为霍尔电压VH。
设电子按均一速度向图示的X负方向运动，在磁场B作用下，所受洛伦兹力为fL=-eB式中e为电子电量，为电子漂移平均速度，B为磁感应强度。
大学物理实验报告实验霍尔效应数据处理
霍尔效应数据处理范例由公式：B⋅∆I ∆=H V K H ；rML L NI B μμ210+=得 N⋅⋅+=021)(μμCHM rH H I I L L V K 0μ——真空磁导率0μ=17104--⋅⋅⋅⋅A m T π；N ——励磁线圈的匝数N=1500；I M ——线圈中的励磁电流；L 1——气隙距离； L 2——铁芯磁路平均长度；μr ——铁芯相对磁导率μr =1500例1、用逐差法处理数据： 数据记录及处理I M =200mA, L 1=; L 2=287mm;V H1 V H2 V H3 V H4HVV 8－V 1＝－＝ V 9－V 2＝－＝ V 10－V 3＝－＝ V 11－V 4＝868－＝ V 12－V 5＝－＝ V 13－V 6＝－＝ V 14－V 7＝－＝数据个数N ＝7 n ＝7 根据肖维涅准则剔除坏值 C 7＝坏值条件：|X i －X|>C n S X X 的平均值H V ∆为 S X ＝ C n S X ＝ 无坏值出现mA I CH 50.3=某次测量的标准偏差：01253.017)(712=--=∑=i iX x xS平均值的标准偏差：004738.0)17(7)(712=--=∑=i ix x xS不确定度估算：U A ＝x S ＝ ； 029.0305.03==∆=m U B029.0)0029.0()0047.0(2222=+=+=B A V U U U0053.049.5029.0==∆=HX V V U E 029.0305.03==∆=I m U008.050.3029.0==∆=I U E I I 计算霍尔灵敏度H K 及其不确定度：13.29 150010450.3200)150028700.3(49.5 )(7021=⨯⨯⨯⨯+=N ⋅⋅+=-πμμCHM r H H I I L L V K )/(T mA mv ⋅ %0.10096.0)0053.0()008.0(2222==+=+=E V I K E E;)/(2.013.0%0.128.13T mA mv U K ⋅==⨯=K ⋅E =H K 处理结果：H K =±)/(T mA mv ⋅ P=E=%例2、作图法：I CH =, L 1= , L 2=269mm V H \I M 100 200 300 400 500 600 700 800 V H1 V H2 V H3 V H4H V描绘霍尔电压与励磁电流关系图：计算结果极其不确定度：在图上取两点A200, B700,ΔIm =Im A －Im B ＝700－200＝500mA ΔV H ＝V HB －V HA ＝mV1.435232=⋅=∆=I m U m ∆取横坐标最小刻度值的一半0082.05001.4==∆=I U E I I008.0301.0232=⋅=∆=m U V m ∆取纵坐标最小刻度值的一半0021.092.3008.0==∆=V U E V V38.17 150010400.1500)150069.200.4(92.3 )(7021=⨯⨯⨯⨯+=N ⋅⋅+=-πμμCHM r H H I I L L V K )/(T mA mv ⋅%9.00085.0)0021.0()0082.0(2222==+=+=E V I K E E)/(2.016.0%9.038.17T mA mv U K ⋅==⨯=K ⋅E =H K处理结果：H K =±)/(T mA mv ⋅ P=E=%附：为了计算方便,可以一个常数 021N+=μμrL L K于是 K I I V K CHM HH ⋅=又：N 0μ=15001047⨯⨯-π= 1-⋅⋅⋅A m T = 1-⋅⋅⋅mA mm T所以：旧仪器： L 1= , L 2=287mm1693001885.0191.3001885.0)150028700.3(1==⋅⋅+=-mA mm T mmK T mA /新仪器：L 1= , L 2=269 mm2217001885.0179.4001885.0150026900.4==+=K T mA /。
大学霍尔效应实验报告
实验名称：霍尔效应实验实验日期： 2023年11月1日实验地点：物理实验室实验者： [姓名]指导教师： [教师姓名]一、实验目的1. 理解霍尔效应的基本原理和现象。
2. 掌握霍尔效应实验的原理和方法。
3. 通过实验测量霍尔元件的霍尔电压与霍尔元件工作电流、励磁电流之间的关系。
4. 学习利用霍尔效应测量磁感应强度及磁场分布。
5. 判断霍尔元件载流子的类型，并计算其浓度和迁移率。
二、实验原理霍尔效应是指当电流垂直于磁场通过导体时，在导体的垂直方向上产生电动势的现象。
这一现象是由美国物理学家霍尔在1879年发现的。
根据霍尔效应，当载流子在磁场中受到洛伦兹力的作用时，会发生偏转，从而在垂直于电流和磁场的方向上产生电动势。
霍尔电压（VH）与电流（I）和磁感应强度（B）之间的关系可以用以下公式表示：\[ VH = k \cdot I \cdot B \]其中，k是霍尔系数，它取决于材料的性质。
三、实验仪器1. 霍尔效应实验仪2. 电流表3. 电压表4. 励磁电源5. 磁场发生器6. 样品支架四、实验内容及步骤1. 仪器调整：按照实验仪器的说明书进行仪器调整，确保霍尔元件位于磁场中间，并且连接好所有电路。
2. 测量霍尔电压：闭合开关，调节励磁电源，使磁场达到预定的强度。
然后调节霍尔元件的工作电流，记录不同电流下的霍尔电压。
3. 测量霍尔电压与电流的关系：在不同的励磁电流下，重复步骤2，记录不同电流下的霍尔电压。
4. 测量霍尔电压与励磁电流的关系：在不同的工作电流下，改变励磁电流，记录不同励磁电流下的霍尔电压。
5. 数据处理：根据实验数据，绘制霍尔电压与工作电流、励磁电流的关系曲线。
6. 计算霍尔系数：根据实验数据，计算霍尔系数k。
7. 判断载流子类型：根据霍尔电压的符号，判断霍尔元件载流子的类型。
8. 计算载流子浓度和迁移率：根据霍尔系数和实验数据，计算载流子浓度和迁移率。
五、实验结果与分析1. 霍尔电压与工作电流的关系：实验结果表明，霍尔电压与工作电流成正比。
霍尔效应实验报告(共8篇)
篇一：霍尔效应实验报告大学本(专)科实验报告课程名称：姓名：学院：系：专业：年级：学号：指导教师：成绩：年月日（实验报告目录）实验名称一、实验目的和要求二、实验原理三、主要实验仪器四、实验内容及实验数据记录五、实验数据处理与分析六、质疑、建议霍尔效应实验一．实验目的和要求：1、了解霍尔效应原理及测量霍尔元件有关参数.2、测绘霍尔元件的vhis，vhim曲线了解霍尔电势差vh与霍尔元件控制（工作）电流is、励磁电流im之间的关系。
3、学习利用霍尔效应测量磁感应强度b及磁场分布。
4、判断霍尔元件载流子的类型，并计算其浓度和迁移率。
5、学习用“对称交换测量法”消除负效应产生的系统误差。
二．实验原理：1、霍尔效应霍尔效应是导电材料中的电流与磁场相互作用而产生电动势的效应，从本质上讲，霍尔效应是运动的带电粒子在磁场中受洛仑兹力的作用而引起的偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷在不同侧的聚积，从而形成附加的横向电场。
如右图（1）所示，磁场b位于z的正向，与之垂直的半导体薄片上沿x正向通以电流is（称为控制电流或工作电流），假设载流子为电子（n型半导体材料），它沿着与电流is相反的x负向运动。
由于洛伦兹力fl的作用，电子即向图中虚线箭头所指的位于y轴负方向的b侧偏转，并使b侧形成电子积累，而相对的a侧形成正电荷积累。
与此同时运动的电子还受到由于两种积累的异种电荷形成的反向电场力fe的作用。
随着电荷积累量的增加，fe增大，当两力大小相等（方向相反）时，fl=-fe，则电子积累便达到动态平衡。
这时在a、b两端面之间建立的电场称为霍尔电场eh，相应的电势差称为霍尔电压vh。
设电子按均一速度向图示的x负方向运动，在磁场b作用下，所受洛伦兹力为fl=-eb式中e为电子电量，为电子漂移平均速度，b为磁感应强度。
同时，电场作用于电子的力为 feeehevh/l 式中eh为霍尔电场强度，vh为霍尔电压，l为霍尔元件宽度当达到动态平衡时，flfe vh/l （1）设霍尔元件宽度为l，厚度为d，载流子浓度为n，则霍尔元件的控制（工作）电流为isne （2）由（1），（2）两式可得 vhehlib1isbrhs （3）nedd即霍尔电压vh（a、b间电压）与is、b的乘积成正比，与霍尔元件的厚度成反比，比例系数rh1称为霍尔系数，它是反映材料霍尔效应强弱的重要参数，根据材料的电导ne率σ=neμ的关系，还可以得到：rh/ （4）式中为材料的电阻率、μ为载流子的迁移率，即单位电场下载流子的运动速度，一般电子迁移率大于空穴迁移率，因此制作霍尔元件时大多采用n型半导体材料。
大学物理实验报告 实验18霍尔效应数据处理
霍尔效应数据处理范例
由公式：
KH
NI
；B0M
L12r)
得KH
r
IMICH0
VH(L1
L2
；N——励磁线圈的匝数（N=1500）；0——真空磁导率（0=4107TmA1）
IM——线圈中的励磁电流；
L1——气隙距离；L2——铁芯磁路平均长度；r——铁芯相对磁导率(r=1500)
所以：
旧仪器：L1=3.00mm，L2=287mm
287
)mm
3.191K1693(mA/T) 1
0.0018850.001885TmmmA
(3.00
新仪器：L1=4.00mm，L2=269mm
269
4.1792217(mA/T)K
0.0018850.001885
4.00
大学物理实验报告霍尔效应
一、实验名称：霍尔效应原理及其应用二、实验目的：1、了解霍尔效应产生原理；2、测量霍尔元件的、曲线，了解霍尔电压与霍尔元件工作电流、直螺线管的励磁电流间的关系；3、学习用霍尔元件测量磁感应强度的原理和方法，测量长直螺旋管轴向磁感应强度及分布；4、学习用对称交换测量法(异号法)消除负效应产生的系统误差。
U
2m25
4.1（m取横坐标最小刻度值的一半）EI
UI4.10.0082 I500
UV
m0.01
0.008（m取纵坐标最小刻度值的一半）EV
UV0.0080.0021 V3.92
2.69
)
rKH 17.38mv/(mAT) 7
IMICH05001.004101500
VH(L1
)
3.92(4.00
L2
计算机仿真实验报告霍尔效应
竭诚为您提供优质文档/双击可除计算机仿真实验报告霍尔效应篇一：计算机仿真实验霍尔效应数据处理直流测试励磁电流Io是200mA不等位电势(0+0.25)?1=0.25mv实验值通过计算机计算的斜率k为6.7850。
因为u?khIb，所以Khb=6.7850.b=6.7850Khb=6.7850=0.5113T13.27=406879.60A/mh=??=0.51134??10-7理论值h??nI?l1=2400?0.20.23106000 ?0.00118?393926.95A/m??l2e=h-h?h??406879.60-393926.95 393926.95?3.28%因为Kh?1nqd所以载流子浓度n?1Khqd?113.27?1.60?10?19?0.2?10?3?2.35?1021个m3I?bdnqu所以载流子迁移速率u?Ibdnq?IKhb?0.01?13.274?10-3?33.18ms思考题1、若磁场的法线不恰好与霍尔元件片的法线一致，对测量结果会有何影响？如何用实验的方法判断b与法线是否一致？答：有影响，若磁场方向与霍尔元件有偏角，则只是测的是bcos?；转动霍尔元件，当霍尔电压达到最大值时，b与霍尔元件法线一致。
2、若霍尔元件的几何尺寸为4?6mm,即控制电流两端距离为6mm，而电压两端距离为4mm,问此霍尔片能否测量截面积为5?5mm气隙的磁场？答：不可以，因为尺寸为4?6mm的霍尔元件片不能覆盖住截面为5?5mm的气隙，这样会有漏磁效应。
3、能否用霍尔元件片测量交变磁场？答：可以，霍尔电压效应的建立需要的时间很短（约在10-12—10-14秒内）。
篇二：一霍尔效应仿真实验仿真实验（霍尔效应）------霍尔效应1目的：（1）霍尔效应原理及霍尔元件有关参数的含义和作用（2）测绘霍尔元件的Vh—Is，Vh—Im曲线，了解霍尔电势差Vh与霍尔元件工作电流Is，磁场应强度b及励磁电流Im之间的关系。
变温霍尔效应实验报告
变温霍尔效应实验报告一、实验目的1、了解霍尔效应的基本原理。
2、掌握变温霍尔效应的测量方法。
3、研究半导体材料的电学性质随温度的变化规律。
二、实验原理霍尔效应是指当电流垂直于外磁场通过导体时，在导体的垂直于磁场和电流方向的两个端面之间会出现电势差的现象。
对于半导体材料，其载流子浓度会随温度发生变化，从而导致霍尔系数也随温度改变。
在一定温度范围内，霍尔系数与温度之间存在一定的函数关系。
根据霍尔效应，霍尔电压＄V_H$ 与电流＄I$、磁感应强度＄B$ 以及霍尔片的厚度＄d$ 之间的关系为：＄V_H ＝ R_H\frac{IB}｛d}＄其中，＄R_H$ 为霍尔系数。
三、实验仪器1、变温霍尔效应实验仪2、电磁铁3、控温仪4、数字电压表5、直流电源四、实验步骤1、样品安装将半导体样品安装在样品架上，并确保与电极接触良好。
2、仪器连接按照实验电路图，将实验仪器正确连接。
3、调节磁场打开电磁铁电源，逐渐增加磁场强度，直至达到设定值。
4、测量室温下的霍尔电压在室温下，给样品通以恒定电流，测量不同磁场强度下的霍尔电压。
5、变温测量启动控温仪，逐渐升高或降低样品温度，在每个设定温度点稳定一段时间后，测量相应的霍尔电压。
6、数据记录记录不同温度和磁场下的霍尔电压数据。
五、实验数据与处理以下是测量得到的部分实验数据：｜温度（K）｜磁场强度（T）｜霍尔电压（mV）｜｜｜｜｜｜300|05|12|｜300|10|24|｜350|05|09|｜350|10|18|根据实验数据，计算出不同温度下的霍尔系数。
以温度为横坐标，霍尔系数为纵坐标，绘制出霍尔系数随温度的变化曲线。
通过对曲线的分析，可以得出半导体材料的电学性质随温度的变化规律。
例如，在低温区，霍尔系数可能呈现较大的正值，表明主要载流子为空穴；在高温区，霍尔系数可能逐渐减小并变为负值，说明主要载流子转变为电子。
六、实验结果与讨论1、实验结果表明，随着温度的升高，半导体材料的霍尔系数发生了显著变化。
霍尔效应及其应用实验报告数据处理
霍尔效应及其应用实验报告数据处理一、实验目的本次实验的主要目的是通过测量霍尔电压、电流等物理量，深入理解霍尔效应的原理，并探究其在实际中的应用。
同时，通过对实验数据的处理和分析，提高我们的科学研究能力和数据处理技巧。
二、实验原理霍尔效应是指当电流垂直于外磁场通过导体时，在导体的垂直于磁场和电流方向的两个端面之间会出现电势差，这一现象称为霍尔效应。
假设导体中的载流子为电子，其电荷量为 e，平均定向移动速度为v，导体宽度为 b，厚度为 d，外加磁场的磁感应强度为 B。
则电子受到的洛伦兹力为 F ＝ e v B，在洛伦兹力的作用下，电子会向导体的一侧偏转，从而在导体两侧产生电势差，即霍尔电压 UH 。
根据霍尔效应的基本公式：UH ＝ RH I B ／ d ，其中 RH 为霍尔系数。
三、实验仪器霍尔效应实验仪、直流电源、毫安表、伏特表、特斯拉计等。
四、实验步骤1、连接实验仪器，将霍尔元件放入磁场中，确保磁场方向与霍尔元件平面垂直。
2、调节直流电源，给霍尔元件通入恒定电流 I ，并记录电流值。
3、用特斯拉计测量磁场的磁感应强度 B ，并记录。
4、测量霍尔元件两端的霍尔电压 UH ，改变电流和磁场的方向，多次测量取平均值。
五、实验数据记录以下是一组实验数据示例：｜电流 I （mA) ｜磁场 B （T) ｜霍尔电压 UH （mV) ｜｜｜｜｜｜ 500 ｜ 050 ｜ 250 ｜｜ 500 ｜ 100 ｜ 500 ｜｜ 500 ｜ 150 ｜ 750 ｜｜ 1000 ｜ 050 ｜ 500 ｜｜ 1000 ｜ 100 ｜ 1000 ｜｜ 1000 ｜ 150 ｜ 1500 ｜六、数据处理方法1、计算霍尔系数 RH根据公式 UH ＝ RH I B ／ d ，可得 RH ＝ UH d ／（I B) 。
由于 d 为霍尔元件的厚度，在实验中为已知量，因此可以通过测量不同电流和磁场下的霍尔电压，计算出霍尔系数 RH 。
霍尔效应的应用实验报告
霍尔效应的应用实验报告一、引言霍尔效应是指在一定条件下，当电流通过导体时，会在导体中产生横向磁场，从而在导体两侧产生电势差的现象。
该效应在物理学和工程学中有多种应用，如测量电流和磁场强度、传感器等。
本实验旨在探究霍尔效应的应用，并通过实验验证霍尔效应的存在和工作原理。
二、实验材料和仪器1.霍尔效应装置：包括导线、霍尔元件、电流源、电源供应器、直流电压表、磁场源等。
2.电磁线圈和稳压电源：生成磁场。
3.数字万用表：测量电压和电流。
三、实验原理1.霍尔效应原理：当导体中有电流通过时，会在垂直于电流方向的方向上产生磁场，该磁场与电流方向有关。
在垂直于电流方向的平面上放置一个霍尔元件，当该元件两侧有电势差时，可以测量出该电压值。
这种现象被称为霍尔效应。
2.霍尔效应装置原理：实验中的霍尔效应装置由导线、霍尔元件、电流源和电源供应器组成。
当电流通过导线时，在霍尔元件中产生垂直于电流和磁场的电势差，该电势差可通过直流电压表测量。
四、实验步骤1.搭建实验装置：将实验装置中的导线连接好，保证电流可以通过霍尔元件。
2.调节电源电流：使电源电流适当，通常为2-10A。
3.调节电磁线圈：使电磁线圈产生的磁场均匀且适当，一般为1-3T。
4.连接直流电压表：将直流电压表两个引线分别连接到霍尔元件的两侧。
5.测量电压值：打开电源，记录下直流电压表的读数。
6.改变磁场强度：调整电磁线圈的电流强度，记录下不同磁场强度下直流电压表的读数。
五、实验数据和结果分析实验中记录下的一组数据如下：磁场强度（T）电势差（V）000.50.210.41.50.620.82.5131.2通过观察上述数据，我们可以看到，随着磁场强度的增加，电势差也不断增加。
这表明霍尔效应存在，且符合霍尔效应的原理。
磁场强度越大，电势差也越大。
六、实验结论通过本实验验证了霍尔效应的存在和工作原理。
在通过导体的电流产生的磁场中，霍尔元件两侧会存在电势差，即霍尔电压。
电势差的大小与磁场强度成正比，通过测量电势差可以间接测量磁场强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
霍尔效应实验报告数据处理
霍尔效应实验报告数据处理
引言：
霍尔效应是指在一个导电体中，当通过它的一端施加一个垂直于电流方向的磁场时，会在导电体的另一端产生一种电势差。
这种现象被称为霍尔效应，它是一种重要的物理现象，在电子学和材料科学领域有着广泛的应用。
本实验旨在通过测量霍尔电压和电流的关系，研究霍尔效应的特性。
实验步骤：
1. 准备实验装置：将霍尔片固定在导轨上，并与电源、电流表、电压表和磁铁连接。
2. 施加磁场：调整磁铁的位置，使其磁场垂直于导轨上的霍尔片。
3. 测量电流：通过电流表测量通过霍尔片的电流。
4. 测量霍尔电压：通过电压表测量霍尔片两端的电势差，即霍尔电压。
5. 改变电流和磁场：依次改变电流和磁场的大小，记录相应的电流和霍尔电压值。
数据处理：
1. 绘制电流-霍尔电压曲线：根据实验记录的数据，绘制电流-霍尔电压曲线。
横轴为电流值，纵轴为霍尔电压值。
可以选择使用散点图或折线图进行绘制。
2. 分析曲线特征：观察曲线的形状和趋势，分析电流和霍尔电压之间的关系。
根据霍尔效应的理论，当电流和磁场方向相同时，霍尔电压为正值；当电流和磁场方向相反时，霍尔电压为负值。
通过分析曲线的特征，可以验证霍尔效应的存在。
3. 计算霍尔系数：霍尔系数RH是描述霍尔效应强度的物理量，可以通过实验数据计算得到。
根据公式RH = V / (I * B)，其中V为霍尔电压，I为电流，B为磁场强度。
根据实验记录的数据，计算不同条件下的霍尔系数，并进行比较和分析。
4. 绘制霍尔系数-磁场曲线：根据计算得到的霍尔系数和对应的磁场强度，绘制霍尔系数-磁场曲线。
通过观察曲线的形状和趋势，可以进一步分析霍尔效应的特性和影响因素。
结果讨论：
根据实验数据处理的结果，可以得出以下结论：
1. 霍尔效应存在：根据电流-霍尔电压曲线的特征，可以验证霍尔效应的存在。
当电流和磁场方向相同时，霍尔电压为正值；当电流和磁场方向相反时，霍尔电压为负值。
2. 霍尔系数的影响因素：根据霍尔系数-磁场曲线的形状和趋势，可以分析霍尔系数的影响因素。
磁场强度的增加会使霍尔系数增大，而电流的增加则会使霍尔系数减小。
3. 应用前景：霍尔效应在电子学和材料科学领域有着广泛的应用。
通过研究霍尔效应的特性和影响因素，可以为相关领域的研究和应用提供理论基础和实验依据。
结论：
通过实验数据处理和结果讨论，我们验证了霍尔效应的存在，并分析了霍尔系数的影响因素。
霍尔效应是一种重要的物理现象，具有广泛的应用前景。
本实验的结果对于进一步研究和应用霍尔效应具有一定的参考价值。
总结：
本实验通过测量霍尔电压和电流的关系，研究了霍尔效应的特性。
通过数据处
理和结果讨论，我们验证了霍尔效应的存在，并分析了霍尔系数的影响因素。
实验结果对于相关领域的研究和应用具有一定的参考价值。
通过这次实验，我
们对霍尔效应有了更深入的了解，并加深了对实验数据处理的理解和应用能力。
