钢结构端承式柱脚,支承面标高的允许偏差为()mm。
钢结构安装工程中,柱子定位轴线的允许偏差

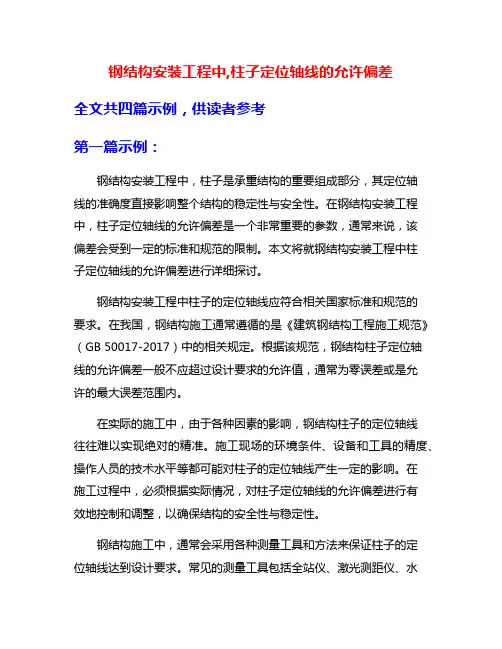

钢结构安装工程中,柱子定位轴线的允许偏差全文共四篇示例，供读者参考第一篇示例：钢结构安装工程中，柱子是承重结构的重要组成部分，其定位轴线的准确度直接影响整个结构的稳定性与安全性。
在钢结构安装工程中，柱子定位轴线的允许偏差是一个非常重要的参数，通常来说，该偏差会受到一定的标准和规范的限制。
本文将就钢结构安装工程中柱子定位轴线的允许偏差进行详细探讨。
钢结构安装工程中柱子的定位轴线应符合相关国家标准和规范的要求。
在我国，钢结构施工通常遵循的是《建筑钢结构工程施工规范》（GB 50017-2017）中的相关规定。
根据该规范，钢结构柱子定位轴线的允许偏差一般不应超过设计要求的允许值，通常为零误差或是允许的最大误差范围内。
在实际的施工中，由于各种因素的影响，钢结构柱子的定位轴线往往难以实现绝对的精准。
施工现场的环境条件、设备和工具的精度、操作人员的技术水平等都可能对柱子的定位轴线产生一定的影响。
在施工过程中，必须根据实际情况，对柱子定位轴线的允许偏差进行有效地控制和调整，以确保结构的安全性与稳定性。
钢结构施工中，通常会采用各种测量工具和方法来保证柱子的定位轴线达到设计要求。
常见的测量工具包括全站仪、激光测距仪、水平仪等，而测量方法则主要包括传统的铅垂测量法、三角测量法、坐标转移法等。
通过精密的测量与计算，可以有效地控制柱子定位轴线的偏差，确保结构的安全性。
除了测量与调整，施工过程中的监控与验收也是非常重要的环节。
在柱子安装完成后，必须进行严格的质量验收，对柱子的定位轴线进行全面检查。
只有确保柱子的定位轴线符合设计要求，结构才能够保证其安全与稳定。
在实际施工中，由于各种因素的复杂性，柱子定位轴线的允许偏差往往会受到一定的影响。
工程施工中的偏差主要包括测量误差、施工误差、材料误差等多个方面。
在处理柱子定位轴线的偏差时，必须全面考虑施工过程中各种可能的误差因素，采取相应的措施来加以控制和调整。
钢结构安装工程中柱子定位轴线的允许偏差是一个非常重要的参数，直接关系到结构的安全性与稳定性。
承台、墩柱、垫石允许偏差标准
表1 承台施工质量控制标准
序号
项目
部位
允许偏差值
检查方法
1
钢筋加工允许偏差(mm)
受力钢筋全长
±10ห้องสมุดไป่ตู้
尺量
弯起钢筋弯折位置
20
箍筋内净尺寸
±3
2
钢筋安装及保护层厚度允许偏差(㎜)
受力钢筋排距
±5
尺量
同排中受力钢筋间距
基础、板墙
±20
柱、梁
±10
分布钢筋间距
±20
箍筋间距
±10
弯起点位置
30
保护层厚度c
高
±30
顶面高程
±20
水准仪
轴线偏位
15
全站仪
边缘距设计中心线
前
±50
尺量
后
±50
左
±50
右
±50
2、墩柱
表1墩台模板允许偏差和检验方法
序号
项 目
允许偏差（mm）
检验方法
1
前后、左右距中心线尺寸
±10
测量检查每边不小于2处
2
表面平整度
3
2m靠尺和塞尺检查不少于3处
3
相邻模板错台
1
尺量
4
同一梁端两垫石高差
2
断面尺寸
±20
尺量3个断面
3
竖直度或斜度
0.3%H且不大于20
用垂线或经纬仪测量2点
4
顶面标高
±10
用水准仪测量3点
5
轴线偏位
10
用经纬仪检查，纵、横向各2点
6
大面积平整度
5
用2m直尺检查
7
钢管混凝土分部工程-钢管混凝土柱柱脚锚固分项-钢管混凝土柱柱脚锚固检验批质量检验方法及检查数量
钢管混凝土柱柱脚锚固检验批质量检验方法及检查数量《钢管混凝土工程施工质量验收规范》GB50628-2010的规定备注条款号标准内容检验方法检查数量主控项目1 4.3.1埋入式钢管混凝土柱柱脚的构造、埋置深度和混凝土强度应符合设计要求。
观察检查、尺量检查、检查混凝土试件强度报告全数检查2 4.3.2端承式钢管混凝土柱柱脚的构造及连接锚固件的品种、规格、数量、位置应符合设计要求。
柱脚螺栓连接与焊接的质量应符合设计要求和现行国家标准《钢结构工程施工质量验收规范GB50205的有关规定。
观察检查，检查柱脚预埋钢板验收记录全数检查一般项目1 4.3.3埋入式钢管混凝土柱柱脚有管内锚固钢筋时，其锚固筋的长度、弯钩应符合设计要求。
检查施工记录、隐蔽工程验收记录全数检查2 4.3.4端承式钢管混凝土柱柱脚安装就位及锚固螺栓拧紧后，端板下应按设计要求及时进行灌浆。
观察检查，检查施工记录全数检查3 4.3.5柱脚安装允许偏差（mm）埋入式柱轴线位移 5尺量检查同批构件检查10%，且不少于3处柱标高±5.0端承式支承面标高±3.0支承面水平度L=L/1000，≤5.0螺栓中心线偏移4.0螺栓之间中心距±2.0螺栓露出长度 0，+30.0螺纹露出长度 0，+30.01、检验批容量填写：钢管混凝土柱构件数量。
2、最小/实际检查数量栏中，最小检查数量：专业标准或专业验收规范条款中规定的检查数量；实际检查数量填写：实际检查的数量。
3、表头中“施工依据”栏目应依照实际的施工操作依据填写，如施工企业的操作规程、工法、施工工艺标准等。
4、分项工程检验批的验收记录应使用检验批空白表格用不易褪色笔填写原始记录，并符合《房屋建筑和市政基础设施工程工程档案资料管理规范》DGJ32/TJ143-2012的规定。
钢结构柱顶允许位移值
钢结构柱顶允许位移值根据《建筑结构荷载标准》GB 50009-2012的规定，钢柱的纵向位移应符合1/500建筑高度的要求，但最大允许值不能超过20毫米；横向位移应符合L/400的要求，但最大允许值不能超过10毫米。
而根据《建筑钢结构设计规范》GB 50017-2017的规定，钢柱的纵向和横向位移应符合1/300建筑高度的要求，但最大允许值不能超过40毫米。
大跨度钢结构位移限值宜符合下列规定：(1) 永久荷载与可变荷载标准组合时，结构挠度宜符合下列规定：1) 结构的最大挠度值不宜超过表《非地震作用组合时大跨度钢结构容许挠度值》中的容许挠度值。
2) 网架与柜架可预先起拱，起拱值可取不大于短向跨度的1/300 。
当仅为改善外观条件时，结构挠度可取永久荷载与可变荷载标准值作用下的挠度计算值减去起拱值。
但结构在可变荷载下的挠度不宜大于结构跨度的1/400。
3) 对于设有悬挂起重设备的屋盖结构，其最大挠度值不宜大于结构跨度的1/400, 在可变荷载下的挠度不宜大于结构跨度的1/500。
非地震作用组合时大跨度钢结构容许挠度值在重力荷载代表值与多遇竖向地震作用标准值组合时最大挠度值不宜超过表《地震作用组合时大跨度钢结构容许挠度值》规定的容许值。
框架、排架结构位移的容许值1. 单层钢结构柱顶水平位移限值宜符合下列规定：(1) 在风荷载标准值作用下，单层钢结构柱顶水平位移宜符合下列规定：1) 单层钢结构柱顶水平位移不宜超过表《风荷载作用下单层钢结构柱顶水平位移容许值》的数值。
2) 无桥式起重机时，当围护结构采用砌体墙，柱顶水平位移不应大于H/240; 当围护结构采用轻型钢墙板且房屋高度不超过18m, 柱顶水平位移可放宽至H/60 。
3) 有桥式起重机时，当房屋高度不超过18m, 采用轻型屋盖，吊车起重量不大于20t 工作制级别为Al~A5 且吊车由地面控制时，柱顶水平位移可放宽至H/180。
钢结构垂直度偏差允许范围
钢结构垂直度偏差允许范围钢结构的垂直度偏差允许范围指的是在建设过程中，钢结构的实际垂直度与设计要求的垂直度之间可以存在的最大差异。
这个范围会因为不同的建筑物高度和结构特点而有所不同。
根据中国建筑行业的相关规范和标准，下面是一般情况下钢结构垂直度允许偏差的参考值：
1. 对于一般建筑物，如果建筑层高小于或等于5米，垂直度允许偏差通常不超过8毫米；如果建筑层高大于5米，垂直度允许偏差通常不超过10毫米；整个建筑物的垂直度允许偏差一般不超过高度的千分之一，但最大不超过30毫米。
2. 对于特殊建筑物或者具有特定要求的项目，垂直度允许偏差可能会有更严格的规定，这需要根据具体的设计图纸和技术要求来确定。
3. 在安装钢结构时，还应该注意构件的尺寸误差控制。
例如，钢梁的长度误差应不超过±5毫米，高度误差应不超过±2毫米，宽度误差应不超过±3毫米。
4. 在施工过程中，若发现钢结构的垂直度偏差超出允许范围，必须采取措施进行调整修正，以保证建筑物的安全和稳定。
需要注意的是，上述数据仅供参考，实际操作时应严格遵守国家及地方的建筑法规和技术标准。
在施工前，应仔细
检查设计文件和施工图纸，确保所有施工活动符合规定的垂直度允许偏差范围。

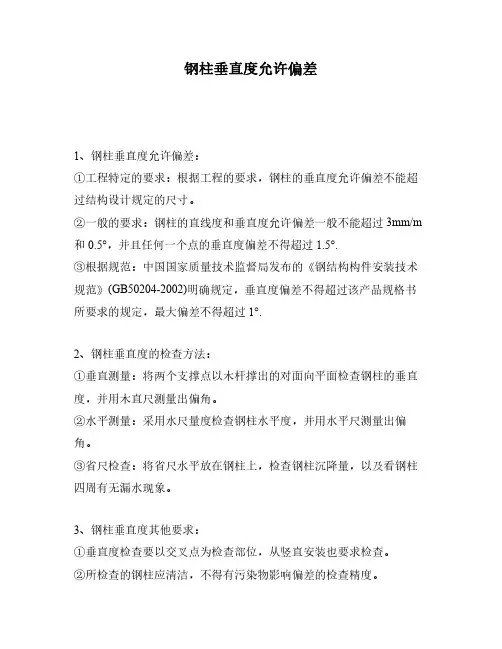

钢柱垂直度允许偏差
钢柱垂直度允许偏差
1、钢柱垂直度允许偏差：
①工程特定的要求：根据工程的要求，钢柱的垂直度允许偏差不能超过结构设计规定的尺寸。
②一般的要求：钢柱的直线度和垂直度允许偏差一般不能超过3mm/m 和0.5°，并且任何一个点的垂直度偏差不得超过1.5°.
③根据规范：中国国家质量技术监督局发布的《钢结构构件安装技术规范》(GB50204-2002)明确规定，垂直度偏差不得超过该产品规格书所要求的规定，最大偏差不得超过1°.
2、钢柱垂直度的检查方法：
①垂直测量：将两个支撑点以木杆撑出的对面向平面检查钢柱的垂直度，并用木直尺测量出偏角。
②水平测量：采用水尺量度检查钢柱水平度，并用水平尺测量出偏角。
③省尺检查：将省尺水平放在钢柱上，检查钢柱沉降量，以及看钢柱四周有无漏水现象。
3、钢柱垂直度其他要求：
①垂直度检查要以交叉点为检查部位，从竖直安装也要求检查。
②所检查的钢柱应清洁，不得有污染物影响偏差的检查精度。
③钢结构垂直度检查应作为产品验收的重点检查项目，只有合格方可装配部件。
钢结构安装允许偏差检查表
6
6
现场焊缝间隙
无垫板间隙
0、+3
尺量
有垫板间隙
-2、+3
注：实际偏差应是测10点以上的最大正负偏差值。
建筑面积：M2层数：监理单位；
检查日期： 年 月 日
钢结构工程观感质量检查表
工程名称：施工单位：
项目
检查结果
项目
检查结果
焊条合格证
防
火
涂
料
漏涂
焊
缝
质
量
裂缝
误涂
焊瘤
涂层闭合
气孔
涂层空鼓
经纬仪
尺量
单层结构跨中
H/250、且≯15
多层、高层整体结构
H/1000、且≯25
4
网架
结构
安装
支承面顶板位置15水Fra bibliotek仪尺量
支座锚栓中心偏移
±5
支座中心偏移
≯30
纵、横向长度
±30
相邻支座高差（周边）
L/400、且≯15
5
压金
属板
安装
檐口屋脊平行度
12
尺量
檐口相邻板端错位
6
墙板包角板垂直度
H/800、且≯25
钢结构安装允许偏差检查表
工程名称：施工单位：
项次
项目
允许偏差（mm）
检查方法
实际偏差
国家标准
1
定
位
轴
线
基础上柱、柱高
1
经纬仪
尺量
杯口位置
10
地脚螺栓（锚栓）移位
2
底层柱对定位轴线
3
2
标
高
支承面、地脚螺栓
梁、柱外形尺寸允许偏差 表二
b≤400mm b＞400mm
接合处
3
b/100 5
1.5
作 9 柱脚螺栓孔中心对柱中心线的偏移
±1.5
10 每节柱桩身扭曲
5
差
11 柱底刨面到牛腿支承面的距离
±2
端部刀板封头 1 梁跨度
其它形式
焊 2 端部高度
H≤2m H>2M
项
3 两端最外侧安装孔距离
接
4 起拱度L≥24m
5 侧弯矢高 实
6扭 曲
梁、柱外形尺寸允许偏差（mm） 表二
允许偏差
备
注
项
目
(mm)
允
1 一节柱长
2 多节柱总长
高 3 柱身挠曲矢高
4 牛腿的翘曲或扭曲 层
5 柱截面几何尺寸 许多
6 腹板中心线偏移 节
L2≤m L2>600mm
接合处 其它处
±3 ±7 L／1000且 不大于5 2 3
±3
2 3
7 柱脚底板翘曲 柱 偏 制 8 翼缘板倾斜度
δ＜14mm 腹 7 腹板局部不平度
δ≥14mm
目
8 翼缘板倾斜度
梁
9 上翼缘板与轨道接触面平直度
10 腹板中心线偏移
-5 ±L／2500且不大于10
±2 ±3 ±3 ±5且不得下挠 L／2000且不大于10 h／250 3L／1000 2L／1000 2 1 3
11 翼缘板宽度
±3
注：L为一节柱、梁长度，L2牛腿长度，b为翼缘板宽 度，H为梁端部高度，δ为腹板厚度。
