变频器基本功能及操作 富士变频器共21页
富士变频器参数设置说明

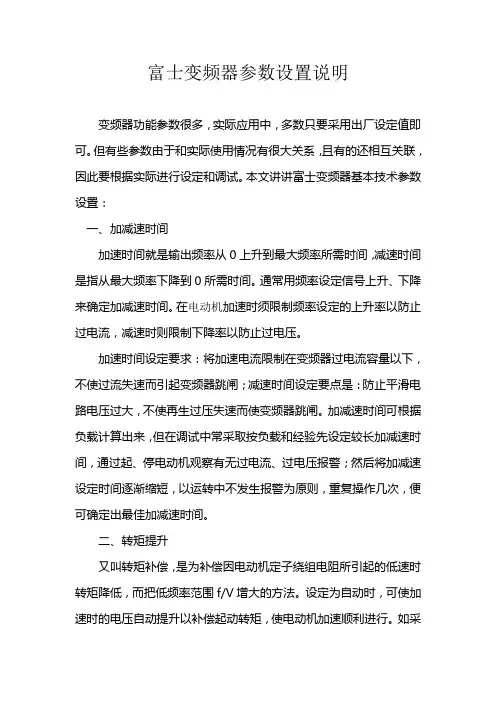

富士变频器参数设置说明
变频器功能参数很多，实际应用中，多数只要采用出厂设定值即可。
但有些参数由于和实际使用情况有很大关系，且有的还相互关联，因此要根据实际进行设定和调试。
本文讲讲富士变频器基本技术参数设置：
一、加减速时间
加速时间就是输出频率从0上升到最大频率所需时间，减速时间是指从最大频率下降到0所需时间。
通常用频率设定信号上升、下降来确定加减速时间。
在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。
加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。
加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。
二、转矩提升
又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V增大的方法。
设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。
如采
用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。
对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。
富士变频器说明书说明
富士变频器说明书说明
富士变频器mini说明书说明：
什么是变频器？变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。
变频器是把工频电源变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆成交流电。
对于如矢量控制变频器这种需要大量运算的变频器来说.变频调速是通过改变电机定子绕组供电的频率来达到调速的目的。
富士FVR变频器说明书
富士FVR变频器说明书本说明书旨在介绍富士FVR变频器的目的和内容，以帮助用户更好地了解和操作该产品。
本说明书提供了关于富士FVR变频器的概述，包括其功能、特点和应用领域。
功能：富士FVR变频器是一种电子设备，用于控制电动机的速度和运行方式。
它通过调整电流频率和电压来改变电动机的转速，从而实现对机械设备运行的控制。
特点：富士FVR变频器具有以下特点：高精度控制：能够实现精确的电机速度控制，提供更稳定的机械运行；节能省电：通过调整电机的运行速度，可以减少能耗和功率损耗，实现节能效果；故障诊断功能：能够监测和诊断电机运行过程中出现的故障，便于及时排除问题；多种控制方式：支持多种运行模式和控制方式，如恒定转速、定时控制等。
应用领域：富士FVR变频器广泛应用于工业生产中的各种设备和机械系统，例如：汽车制造和装配线；制药和化工生产设备；水处理和泵站控制系统；空调和通风系统等。
以上是对富士FVR变频器的简要概述，更详细的信息可以参考产品说明书或与___联系。
本说明书详细说明了富士FVR变频器的安装步骤和操作方法，包括电源接线、参数设置和各种操作模式的使用。
1.电源接线确保电源线符合变频器的额定电压和频率要求。
使用正确的接线方法将变频器的输入端子与电源连接。
检查接线的稳固性和正确性，确保无松动和错接现象。
2.参数设置在变频器上设置合适的参数，以适应所需的工作模式和负载条件。
可根据具体需求进行参数调整，以获得最佳的性能和效果。
注意保存参数设置，以便将来使用或备份。
3.操作模式富士FVR变频器提供了多种操作模式，以满足不同工作需求。
以下是常用的操作模式：自动模式：设定目标值和工作条件，变频器将自动调整输出以实现稳定控制。
手动模式：手动调整输出频率，适用于一些需要手动控制的场合。
外部信号模式：通过外部信号来控制变频器的频率和开关。
遥控模式：通过遥控器对变频器进行远程控制。
请参阅富士FVR变频器说明书中的详细操作说明和注意事项。
富士VG5N变频器参数及操作面板说明书(精)
FUJI ELECTRIC技术资料FRENIC 5000VG5N升降机专用目录页号1.功能 (21—1功能表 (21—2功能说明 (9(1 速度设定 (9(2 加减速时间设定 (10(3 启动,停止功能 (10(4 转矩偏移功能 (16(5 停止模式下的移动距离的预测值表示 (192.加减速时间,移动时间的计算方法 (21VG5N操作面板使用说明FUJI VG5N变频器可以通过控制板上的LED+按键的键盘部分及操纵面板部分对系统进行参数设定、状态监视、控制驱动器的运行/停止等操作。
熟悉键盘的功能与操作方法,是掌握调试FUJI VG5N变频器系统的前提,因此,建议调试之前仔细阅读本说明一、操作面板部分说明操纵面板的键盘,主要由LED数码管,LCD(液晶显示屏,按键三部分组成,其外形及功能区如图1所示:图1 操作面板示意图1、按键功能说明说明:操纵面板中,FWD/REV和JOG键无效。
STOP/RESET键的停机功能只有在自动调谐运行过程中和面板控制的普通运行时才有效,其余情况无效。
在任何运行方式或停机状态,变频器有故障时,都可以通过STOP/RESET键对故障进行复位。
2、指示灯说明键盘共有5个指示灯,其中3个用于组合单位显示。
这些指示灯在键盘各种状态下处于点亮、熄灭或闪烁状态,其功能及含义见表2-2:表2-2 面板指示说明运行指示灯:位于运行键正上方,该灯有点亮、熄灭两种状态。
在各种操作方式下,指示系统的运行状态。
该灯点亮则表明操纵面板处于运行或自动调谐状态。
方向指示灯:位于方向切换键正上方,该灯有点亮、熄灭、闪烁三种状态,在停机状态下,该灯闪烁,表明运行指令方向不确定;在运行状态下,该灯点亮则表明变频器接受上行运转命令,该灯熄灭则表明变频器接受下行运转命令。
单位指示灯:由三个指示灯组成,位于LED 数码管的右侧,其显示状态的不同组合分别对应六种单位,指示当前LED 数码管参数的单位,组合状态与单位对应关系见图2-1所示,按键可以切换LED 显示参数。
富士变频器使用说明书
请确认产品输入电源的相数、额定电压是否与连接电源的相数、电压等规格一致。 请不要将电源线连接到变频器输出端子(U、V、W)上。
请不要将制动电阻器连接在端子 P(+)-N(-)之间，端子 P1-N(-)之间，端子 P(+)-P1 之间，端子 DB-N(-)之间以
及端子 P1-DB 之间。 否则可能会引起火灾、事故
富士电机机器制御株式会社
INR-SI47-1058b
Copyright © 2005 Fuji Electric FA Components & Systems Co., Ltd. All rights reserved.
本使用说明书的著作权属于富士电机设备控制株式会社。 本书中刊登的公司名及产品名一般情况下均为各公司的商标或注册商标。 产品规格如有变更，恕不另行通知。
否则可能会引起火灾、事故
FRENIC-Multi 不可直接用于维持生命装置等直接关系到生命安全的用途。
本产品是在严格的质量管理条件下生产的，若于本产品故障预测可能引发重大事故或损失的场合，则必须设置
安全装置，以防不测。 否则可能会引起重大事故
i
安装相关信息
请安装在金属等阻燃物体上。 请勿安装在可燃物附近。
多层堆码时，请勿超出包装箱上标示的层数。
否则可能会发生人身伤害
配线相关信息
危险Βιβλιοθήκη 变频器连接电源时，请适配各变频器推荐的配线用断路器、漏电断路器（带有过电流保护功能）进行配线。请
不要使用推荐容量以上的断路器。
请务必使用推荐尺寸的电线。
如果变频器和电动机有多种组合形式，请不要使用将多组配线汇集在一起的多心电缆线。
前言
感谢您选购本公司通用变频器「FRENIC-Multi」系列产品。该产品是控制三相异步电动机转速的 装置。 在使用前，请仔细阅读本使用说明书、正确使用。如果使用错误，会影响正常运转，降低寿命或 引起故障。 以下是 FRENIC-Multi 的相关资料。请根据实际需要查阅。 FRENIC-Multi 用户手册 RS485 通信用户手册 资料将持续修订更新，使用时请购买最新版资料。
富士G11UD变频器操作面板使用说明

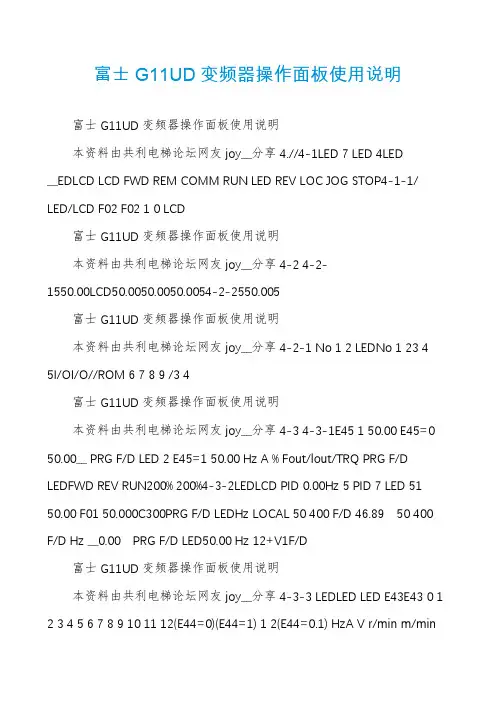

富士G11UD变频器操作面板使用说明富士G11UD变频器操作面板使用说明本资料由共利电梯论坛网友joy__分享4.//4-1LED 7 LED 4LED__EDLCD LCD FWD REM COMM RUN LED REV LOC JOG STOP4-1-1/ LED/LCD F02 F02 1 0 LCD富士G11UD变频器操作面板使用说明本资料由共利电梯论坛网友joy__分享4-2 4-2-1550.00LCD50.0050.0050.0054-2-2550.005富士G11UD变频器操作面板使用说明本资料由共利电梯论坛网友joy__分享4-2-1 No 1 2 LEDNo 1 23 45I/OI/O//ROM 6 7 8 9 /3 4富士G11UD变频器操作面板使用说明本资料由共利电梯论坛网友joy__分享4-3 4-3-1E45 1 50.00 E45=0 50.00__ PRG F/D LED 2 E45=1 50.00 Hz A % Fout/lout/TRQ PRG F/D LEDFWD REV RUN200% 200%4-3-2LEDLCD PID 0.00Hz 5 PID 7 LED 51 50.00 F01 50.000C300PRG F/D LEDHz LOCAL 50 400 F/D 46.89 50 400 F/D Hz __0.00 PRG F/D LED50.00 Hz 12+V1F/D富士G11UD变频器操作面板使用说明本资料由共利电梯论坛网友joy__分享4-3-3 LEDLED LED E43E43 0 1 2 3 4 5 6 7 8 9 10 11 12(E44=0)(E44=1) 1 2(E44=0.1) HzA V r/min m/minr/min % kW PID PID PID PID PID PID 4 10 100PID4-3-44 1. 2. 3. 4.I/O 5. 6.7. 8. 9.5. 6.4-3-51 150.00FWD50.00 1. 2.50.00 150.00PRG F/D LED0~110富士G11UD变频器操作面板使用说明本资料由共利电梯论坛网友joy__分享4-3-1F00 E01 C01 P01 H03A01 U01 o01 F42 E47 C33 P09 H39 A18 U61 o551 21 1 1 1 1 X1 X2 X321LCD4-3-2RS-485/ RS-485 E01 E09 WE FOO FOO ON 019FWD/REVFWD/REVFWD/REV富士G11UD变频器操作面板使用说明本资料由共利电梯论坛网友joy__分享4-3-62.50.00FWD50.00 1. 2. 3.4.I/O50.00 0 *1 *1 60Hz50.00PRG F/D LED0 0~14-3-73. 4 50.00 1. PRGF/D LED 2. 3. 4.I/O 50.00 Fout=__.xHz Iout= x.__A Vout= __V TRQ=__%50.0050.00 SYN =__ LOD =__ LIN =__ r/min r/min m/min50.00Fref=__.xHz __ __ __ __ FWD/REV: IL: VL: LU: TL:50.00 SV =__ PV =__ TLD= __% TLB= __% PID PID富士G11UD变频器操作面板使用说明本资料由共利电梯论坛网友joy__分享4-3-8 I/O4.I/O I/O 50.00 8 50.00 1. 2. 3. 4.I/O 50.00 X2 X6 FWD X3 X7 REV X4 X8 X1 X5 X9 I/O / /__G F/D LED50.00 Y1 Y5 Y2 Y3 Y450.00 X2 X6 FWD X3 X7 REV X4 X8 X1 X5 X9 50.00 12 22 AIO 32 AIO C1= __.xmA C2= __.xmA C1 C2 __0.00 12= 22=32= __.xV __.xV __.xV50.00 AO= __.xV CS= __.xmA DI= __H DO= __HAO AIO CS AIO HEX DIO HEX DIO50.00FMA=__.xV FMP=__.xV FMP=__p/sFMA FMP FMP50.00 P1= Z1= P2= Z2= __0p/s 0p/s __0p/s 0p/sPG/SY A/B A/B富士G11UD变频器操作面板使用说明本资料由共利电梯论坛网友joy__分享4-3-95. 550.0050.00 1. 2. 3. 4.I/O 5.50.00 TIME=__h EDC = __V TMPI= __ TMPF= __ 1 DC 1PRG F/D LED50.00 TCAP=__h (__h) TFAN=__h (__h) 50.00 Imax= x.__A CAP =__.x% 150.00 NRK=__ NRR=__ NRO=__ RS-__.00 INV =H__ KEYPAD=K__ OPTION=P__富士G11UD变频器操作面板使用说明本资料由共利电梯论坛网友joy__分享4-3-106.50.0050.00 1. 2. 3. 4.I/O 5. 6.50.00 T=3600s Imax = 0.00A Iave = 0.00A BPave= 0.0%PRG F/D LED50.00 T= 150s Imax = 0.00A Iave = 0.00A BPave= 0.0% O50.00 T= 600s Imax = 0.00A Iave = 0.00A BPave= 0.0% __.00 T=3600s Imax = 56.4A Iave = 23.5A BPave=10.4% /100%富士G11UD变频器操作面板使用说明本资料由共利电梯论坛网友joy__分享4-3-117. 9 50.00 50.00 1. 2. 3.4.I/O5.6.7. OC1 TIME=__h EDC = __V TMPI= __ TMPF= __ DC OC1Fout=__.xHz Iout= x.__A Vout= __V TRQ = __%PRG F/D LEDOC1Fref=__.xHz __ __ __ __ FWD/REV: IL: VL: LU: TL: OC1 NRK=__ NRR=__ NRO=__ RS-485OC1 X2 X6 FWD X3 X7 REV X4 X8 X1 X5 X9 OFF ONOC1 X2 X6 FWD X3 X7 REV X4 X8 X1 X5 X9 OFF ONOC1 Y1 Y5 Y2 Y3 Y4__1 1 2 3 0/1=__ -1=__ -2=__ -3=__ __ __ __ __OC1 5=__ 4=__ 3=__ 2=__ 4富士G11UD变频器操作面板使用说明本资料由共利电梯论坛网友joy__分享4-3-128.50.0050.00 1. 2. 3.4.I/O 5 6. 7 850.00PRG F/D LED5=__ 4=__ 3=__ 2=__ 0/1=__ -1=__ -2=__ -3=__OC1 __ __ __ __富士G11UD变频器操作面板使用说明本资料由共利电梯论坛网友joy__分享4-3-139. Verify (WRITE) 50.00 F00: P04,A13: o26:AIO 50.00 P02:A11: H03: H31:)PRG F/D LED50.00 1. 2. 3.4.I/O5.6.7.8.9.PRG F/D LEDF03 F04 F051 1 1 1 1 1 1F26 F33 F34 F35 F37 H15 P 1 A1 2 2 150.00 1. 2. 3. 4.I/O 5. 6. 7. 8. 9.F06 F09 F10 F11 F12 F13 DBROM F01 130G11S-430G11S-4__11S-430G11S-430G11S-430G11S-4__G11S-4富士G11UD变频器操作面板使用说明本资料由共利电梯论坛网友joy__分享50.001PRG F/D LED50.00 1. 2.3. 4.I/O 5. 6. 7. 8. 9.30G11S-4230G11S-43 30G11S-4VERIFY __0G11S-455G11S-4__0G11S-4__G11S-4 30G11S-4WRITE富士G11UD变频器操作面板使用说明本资料由共利电梯论坛网友joy__分享4-3-141.OC1 1=__ __ __ PRG __D 5. 4. 3. 2. 1.LED 5 4 3 2 1 0 -1 -2 -3 5 4 3 2 1 /6-1-1。
富士LIFT变频器功能说明书
特殊电动机 的适用
齿轮电动机 同步电动机
作为动力传动装置使用油润滑方式的齿轮箱和变速·减速机等的情况下，若仅在低 速区域连续运转，油润滑力将变差。请不要在仅在低速区域进行连续运转。
根据电动机的种类不同需要特殊的方式。请进行个别咨询。
单相电动机
单相电动机不适用于通过变频器进行的可变运转。
上下搬运装置用变频器
操作说明书
！ 注意
感谢您选购本公司的通用变频器 FRENIC-Lift 系列。 - 本产品是可使 3 相异步电动机及同步电动机进行可变速运转的装置。请您在使用前，阅读本操作说明书，并
理解其操作方法，正确使用。 - 错误的操作，会妨碍正常的运转，并造成寿命降低和故障。 - 请确保将本操作说明书交给实际使用的最终使用者使用。 - 在变频器报废之前，请认真保管本操作说明书。 - 本操作说明书中未记录选配件等的操作方法，因此请参照各选配件操作说明书。
使用前，请仔细阅读本操作说明书，并正确使用。错误的操作，会妨碍正常的运转，并导致寿命降低和引起故障。 所控制的电动机为同步电动机的情况下，需要符合脉冲编码器规格的 PG 接口卡（选配件）。请阅读 PG 接口卡（选 配件）操作说明书。
与 FRENIC-Lift 相关的资料如下所示。请根据使用目的选择使用。
否则可能引起故障
y 冷却风扇处于高温状态。请不要触碰。
否则可能引起烫伤
y 变频器能方便地进行高速运转的设定。对设定进行变更时，请对电动机和设备的规格进行充分确认后，设定频率
（速度）。
y 在变频器的制动功能中，无法进行机械性保持。
否则可能引起伤害
iii
各种开关的切换
危险
y 进行各种开关的切换时，请在切断电源经过 5 分钟后，确认充电指示灯熄灭，使用万用表等确认主电路端子
日本富士变频器功能表
F27日本富士变频器功能表时间: 2008年10月01日来源:溧阳电梯网作者: 佚名浏览次数: 735 【字体：大中小】一、基本功能功能码名称 LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注F00 密码功能 F00 DATA PRTC 0--FFFF - - 0F01 频率设定1 F01 FREQ CMD 1 0:键盘操作(∧∨键)1:电压输入(端子12)(0--+10VDC) 2:电流输入(端子C1)(4--20mADC)3:电压输入+电流输入(端子12+端子C1)4:用极性信号可作反向运行(端子12)(0--10VDC) - - 0F02 运行操作 F02 OPR METHOD 0:键盘操作FWD REV STOP 键1:外部信号(数字输入)(用FWD REV 端子信号运行) - - 0 选择运行操作的输入方式F03 最高输出频率1 F03 MAX Hz - 1 50 - 120 Hz 1 60 可设定输出的最高频率F04 基本频率1 F04 BASE Hz - 1 25 - 120 Hz 1 50 设定基本频率F05 额定电压1（基本频率1时） F05 RADET V - 1 0:输出与电源电压成比例的电压80 - 240: AVR 动作(200V级)320 - 480: AVR 动作(400V级) V 1 200V级:200400V级:400 设定基本频率1(F04)时的电压F06 最高输出电压1（最高输出频率时） F06 MAX V - 1 80 - 240V: AVR 动作(200V级)320 - 480V: AVR 动作(400V级) V 1 200V级:200400V级:400 设定最高输出频率1(F03)时的电压F07 加减速时间1 F07 ACC TIME 1 0.01-3600 s 0.01 6.00 ∨F08 加减速时间2 F08 DEC TIME 1 0.01-3600 s 0.01 6.00 ∨F09 转矩提升1 F09 TRQ BOOST 1 0.0:自动转矩提升(恒转矩特性负载用)0.1-0.9:平方转矩特性负载用1.0-1.9:比例转矩特性负载用2.0-20.0:恒转矩特性负载用 - 0.1 0.0 ∨F10 电子继电器动作选择 F10 ELCTRN OL 1 0:不动作1:动作(通用电机)2:动作(变频专用电机) - - 2 ∨F11 电子继电器动作值 F11 OL LEVEL 1 变频器额定电流的20-135%电流值为A的设定值 A 0.01 *1) ∨F12 电子继电器热时间常数 F12 TIME CNST 1 0.5 - 75.0 min 0.1 5.0 ∨F13 未使用（DB电阻） F13 DBR OL 数据保护 - - - -F14 未使用（再启动） F14 RESTART 数据保护 - - - -F15 频率上限 F15 H LIMITER 0 - 120 Hz 1 70 ∨F16 频率下限 F16 L LIMITER 0 - 120 Hz 1 0 ∨F17 增益（频率设定信号） F17 FREQ GAIN 0.0 - 200.0 % 0.1 100.0 ∨F18 偏置频率 F18 FREQ BIAS -120.0 - +120.0 Hz 0.1 0.0 ∨F19 不使用 - - - - - -F20 直流制动开始频率 F20 DC BRK Hz 0.0 - 60.0 Hz 0.1 0.0 ∨F21 直流制动动作值 F21 DC BRK LVL 0 - 100 % 1 0 ∨F22 直流制动时间 F22 DC BRK t 0.0s(不动作)0.1 - 30.0 s 0.1 0.0 ∨F23 起动频率 F23 START Hz 0.0 - 60.0 Hz 0.1 0.0F24 起动频率持续时间 F24 HOLDING Hz 0.0 - 10.0 s 0.1 0.0 ×F25 停止频率 F25 STOP Hz 0.1 - 6.0 Hz 0.1 0.1 ×F26 电机转动声(载波频率) F26 MTR SOUND 2 - 15 KHz 1 15 ∨下一页电机转动声(音色)F27 MTR TONE 0:0级1:1级2:2级3:3级 - - 0 ∨可选择4种音调.载波频率(F26)在7[KHz]以下时有效,即使超过7[KHz]时也可设定,不过不能调整音色.F28 不使用 - - - - - -F29 不使用 - - - - - -F30 FMA端子电压调整 F30 FMA V - ADJ 0 - 200 % 1 100 ∨F31 FMA端子功能选择 F31 FMA FUNC 0:速度调节器设定值( BSR )1:输出频率2:输出电流3:输出电压4:转矩指令输出( BSFB )5:负载率6:耗电7:未使用8:检测速度9:直流中间电压10:未使用11:转矩偏置平衡调整( BTBB )12:转矩偏置增益调整( BTBG ) - - 0 ∨ FMA端子0 - 10V定义0:0-最高速度(绝对值)1:0-最高频率(绝对值)8:0-最高速度(绝对值)11:转矩-100% - +100%12:转矩-100% - +100%F32 不使用 - - - - - -F33 FMP端子脉冲率 F33 FMP PULSES 300 - 6000 (100%时的脉冲) p/s 1 1440 ∨F34 FMP端子电压调整 F34 FMP V - ADJ 0:脉冲频率输出(50%幅值固定)1 - 200:输出电压调整(2670p/s固定,脉冲宽度调整) % 1 0 ∨F35 FMP端子功能选择 F35 FMP FUNC 0:速度调节器设定值1:输出频率2:输出电流3:输出电压4:输出转矩5:负载率6:耗电7:未使用8:检测速度9:直流中间电路电压10:未使用 - - 0 ∨ FMA端子0-10V的定义0:0-最高速度(绝对值)1:0-最高频率(绝对值)8:0-最高速度(绝对值)F36 30RY动作模式 F36 30RY MODE 0:跳闸时激磁动作1:通常时激磁动作 - - 0 ×F37 不使用 - - - - - -F38 不使用 - - - - - -F39 不使用 - - - - - -F40 转矩限制1(驱动) F40 DRV TRQ 1 20 - 200 999(不动作) % 1 200 ∨F41 转矩限制1(制动) F41 BRK TRQ 1 0 (再生回避),20 - 200 999(不动作) % 1 200 ∨F42 未使用 F42 TRQVECTOR 1 数据保护 - - - -二、端子功能功能码名称 LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注E01 X1端子功能选择 E01 X1 FUNC 多段速频率选择段段多段速频率选择段段多段速频率选择段段未使用未使用未使用自由运转指令异常复位外部报警点动运行未使用未使用直流制动指令未使用未使用未使用未使用未使用允许编辑指令可更换数据未使用未使用未使用取消转矩控制选择链接运行万能未使用未使用未使用零速指令未使用强制停止预备激磁转矩偏置段段转矩偏置段段转矩偏置段段选择畜电池运行转矩偏置保持 - - 0 ×E02 X2端子功能选择 E02 X2 FUNC - - 1 ×E03 X3端子功能选择 E03 X3 FUNC - - 2 ×E04 X4端子功能选择 E04 X4 FUNC - - 8 ×E05 X5端子功能选择 E05 X5 FUNC - - 4 ×E06 X6端子功能选择 E06 X6 FUNC - - 4 ×E07 X7端子功能选择 E07 X7 FUNC - - 4 ×E08 X8端子功能选择 E08 X8 FUNC - - 4 ×E09 X9端子功能选择 E09 X9 FUNC - - 4 ×E10 加速时间2 E10 ACC TIME 2 0.01 - 3600 s 0.01 6.00 ∨E11 减速时间2 E11 DEC TIME 2 0.01 - 3600 s 0.01 6.00 ∨E12 加速时间3 E12 ACC TIME 3 0.01 - 3600 s 0.01 6.00 ∨E13 减速时间 3 E13 DEC TIME 3 0.01 -3600 s 0.01 6.00 ∨E14 加速时间4 E14 ACC TIME 4 0.01 - 3600 s 0.01 6.00 ∨E15 减速时间4 E15 DEC TIME 4 0.01 - 3600 s 0.01 6.00 ∨E16 未使用 E16 DRV TRQ 2 数据保护 - - - -E17 未使用 E17 BRK TRQ 2 数据保护 - - - -E18 未使用 - - - - - -E19 未使用 - - - - - -E20 Y1 端子功能选择 E20 Y1 FUNC 运行中频率到达的频率检测欠电压停止中转矩控制检测制动驱动转矩限制中未使用过载预报面板运行中停止中运行准备中未使用未使用未使用未使用端子功能用未使用未使用未使用未使用未使用跳闸原因显示信号跳闸原因显示信号跳闸原因显示信号跳闸原因显示信号冷却风扇控制未使用万用散热片过热预报未使用未使用频率检测过载预报未使用速度有信号制动控制信号加速中减速中速度一致制动控制信号 - - 0 ×E21 Y2 端子功能选择 E21 Y2 FUNC - - 38 ×E22 Y3 端子功能选择 E22 Y3 FUNC - - 39 ×E23 Y4 端子功能选择 E23 Y4 FUNC - - 6 ×E24 Y5A Y5C 端子(RY输出) E24 Y5 FUNC - - 6 ×E25 Y5RY 动作模式 E25 Y5RY MODE 0:用ON 信号激磁1:用OFF信号激磁 - - 0 -E26 未使用 - - - - - -E27 未使用 - - - - - -E28 未使用 - - - - - -E29 未使用 - - - - - -E30 速度一致(FAR)(检出值) E30 FAR HYSTR 0.0 - 10.0 Hz 0.1 2.5 ∨E31 频率检测(FDT)(动作值) E31 FDT LEVEL 0.0 - 120.0 Hz 0.1 60.0 ∨E32 频率检测(FDT)(滞后幅值) E32 FDT HYSTR 0.0 - 30.0 Hz 0.1 0 ∨E33 过载预报动作选择 E33 OL WARNING 0:电子热继电器1:输出电流 - - 0 ∨E34 过载预报动作值 E34 OL LEVEL 变频器额定电流的5 - 200 % 0.01 *1) ∨E35 过载预报定时器时间 E35 OL TIMER 0.0 - 60.0 s 0.1 10.0 ∨E36 频率检测2(FDT2)动作值 E36 FDT2 LEVEL 0.0 - 120 Hz 0.1 60.0 ∨E37 过载预报2 动作值 E37 OL2 LEVEL 变频器额定电流的5 - 200 % 0.01 *1) ∨E38 未使用 - - - - - -E39 未使用 - - - - - -E40 显示系数A E40 COEF A 0.00 - 200.0 - 0.01 100.0 ∨E41 显示系数B E41 COEF B -100.00 - - -100.00 ∨设定不能修改E42 显示滤波器 E42 DISPLAYFL 0.0 - 5.0 s 0.1 0.5 ∨E43 LDE 监示器(显示选择) E43 LDE MNTR 0:速度调节器设定值[BSR] 1:输出频率2:频率设定值3:输出电流4:输出电压5:电机转速6:线速度7:负载转速8:转矩运算值9:耗电10:转矩偏置平衡调整[BTBB]11:转矩偏置平衡调整[BTBB] 12:转矩偏置增益调整[BTBG] - - 0 ∨E44 LCD 监示器(停止显示) E44 LCD MNTR 2 0:设定值显示1:输出值显示 - - 0 ∨变频器停止时的LED显示内容的设定E45 LCD 监示器显示选择 E45 LCD MNTR 0:操作指导显示画面1:条形图(输出频率,输出电流,输出转矩) - - 0 ∨以变频器额定电流作基准显示E46 LCD 监示器语种选择 E46 LANGUAGE 0:日本语1:英语2:德语3:法语4:西班牙语5:意大利语 - - 0 ∨E47 LCD 监示器对比度调整 E47 CONTRAST 0(浅) - 10(深) - - 5 ∨三、控制功能功能码名称 LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注C01 频率跳越1 C01 JUMP Hz1 0 - 120 Hz 1 0 ∨C02 频率跳越2 C02 JUMP Hz2 0 - 120 Hz 1 0 ∨C03 频率跳越3 C03 JUMP Hz3 0 - 120 Hz 1 0 ∨C04 频率跳越幅值 C04 JUMP HYSTR 0 - 30 Hz 1 60 ∨C05 多段频率1 C05 MULTI Hz-1 0.00 - 120.00 Hz 0.01 0.00 ∨C06 多段频率2 C06 MULTI Hz-2 0.00 - 120.00 Hz 0.01 0.00 ∨C07 多段频率3 C07 MULTI Hz-3 0.00 - 120.00 Hz 0.01 0.00 ∨C08 多段频率4 C08 MULTI Hz-4 0.00 - 120.00 Hz 0.01 0.00 ∨C09 多段频率5 C09 MULTI Hz-5 0.00 - 120.00 Hz 0.01 0.00 ∨C10 多段频率6 C10 MULTI Hz-6 0.00 - 120.00 Hz 0.01 0.00 ∨C11 多段频率7 C11 MULTI Hz-7 0.00 - 120.00 Hz 0.01 0.00 ∨C12 多段频率0 C12 MULTI Hz-8 0.00 - 120.00 Hz 0.01 0.00 ∨C13 蓄电池运行速度 C13 MULTI Hz-9 0.00 - 120.00 Hz 0.01 0.00 ∨C14 未使用 C14 MULTI Hz-10 数据保护 - - - -C15 未使用 C15 MULTI Hz-11 数据保护 - - - -C16 未使用 C16 MULTI Hz-12 数据保护 - - - -C17 未使用 C17 MULTI Hz-13 数据保护 - - - -C18 未使用 C18 MULTI Hz-14 数据保护 - - - -C19 未使用 C19 MULTI Hz-15 数据保护 - - - -C20 点动频率 C20 JOG Hz 0.00 - 120.00 Hz 0.01 5.00 ∨C21 未使用 C21 PATTERN 数据保护 - - - -C22 未使用 C22 STAGE 1 数据保护 - - - -C23 未使用 C23 STAGE 2 数据保护 - - - -C24 未使用 C24 STAGE 3 数据保护 - - - -C25 未使用 C25 STAGE 4 数据保护 - - - -C26 未使用 C26 STAGE 5 数据保护 - - - -C27 未使用 C27 STAGE 6 数据保护 - - - -C28 未使用 C28 STAGE 7 数据保护 - - - -C29 未使用 - - - - - -C30 未使用 C30 FREQ CMD 2 数据保护 - - - -C31 模拟输入(端子12) C31 OFFSET 12 -100.0 -- +100.0 % 0.1 0.0 ∨C32 偏值调整(端子C1) C32 OFFSET C1 -100.0 -- +100.0 % 0.1 0.0 ∨C33 模拟输入滤波器 C33 REF FILTER 0.00 -- 5.00 s 0.01 0.05 ∨四、电动机1 参数功能码名称 LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注P01 电机1极数 P01 M1 POLES 2 - 14 极 2 4P02 电机1容量 P02 M1 CAP 0.01 - 45.00 KW 0.01 *1)P03 电机1额定电流 P03 M1 -Ir 0.00 - 2000 A 0.01 *1)P04 电机1自整定 P04 M1 TUN 1 0:不动作1:动作(电机停止状态下整定%R1,%X)2:动作(电机旋转状态下整定%R1,%X) - - 0P05 电机1在线自整 P05 M1 TUN 2 0:不动作1:动作 - - 0P06 电机1空载电流 P06 M1 -Io 0.00 - 2000 A 0.01 *1)P07 电机1%R1 P07 M1 -%R1 0.00 - 50.00 % 0.01 *1) ∨P08 电机1%X P08 M1 -%X 0.00 - 50.00 % 0.01 *1) ∨P09 电机1转差补偿量 P09 SLIP COMP 1 0.00 - 15.00 Hz - 0.00 ∨五、高级功能功能码名称LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注H01未使用------H02未使用------H03数据初始化H03 DATA INIT0:使用说明书设定值 1:初始值(出厂设定值) --H04未使用H04 AUTO-RESET数据保护----H05未使用H05 RESET INF数据保护----H06冷却风扇ON/OFF控制H06 FAN STOP0:不动作1:动作--∨H07未使用H07 ACC PTN数据保护----H08未使用H08 REV LOICK数据保护----H09未使用H09 START MODE 数据保护----H10未使用H10 ENERGY SAV 数据保护----H11减速模式H11 DEC MODE 0:常规减速1:自由运行--∨H12瞬时过电流限制H12 INST CL0:不动作1:动作--H13未使用H13 RESTART t数据保护----H14电流限制时频率降低率H14 FALL RATE0.00 - 100.00Hz/s0.0110.00∨H15未使用H15 HOLD V数据保护----H16未使用H16 SELFHOLD t数据保护----H17未使用-----H18转矩控制动作选择H18 TRQ CTRL0:不动作1:端子12(模拟输入)转矩指令(无极性)(0 - +10V/0 - 200%) 2:端子12(模拟输入)转矩指令(无极性)(0 - 10V/0- 200%) 3:端子12(模拟输入)转矩偏置(无极性)(0 - 10V/0- 100%) 4:端子C1(模拟输入)转矩偏置(无极性)(4 - 20mA/0 - 100%) --H19未使用H19 AUT RED-----H20未使用H20 PID MODE-----H21未使用H21 FB SIGNAL----H22未使用H22 P-GAIN-----H23未使用H23 I-GAIN-----H24未使用H24 D-GAIN-----H25未使用H26PTC 热敏电阻动作选择H26 PTC MODE0:不动作1:动作- 0 ∨ H27PTC 热敏电阻动作值 H27 PTC LEVEL 0.00 - 5.00 V 0.01 1.60 ∨H28 未使用 H28 DROOP 数据保护 - - - - H29 未使用 - - - - - - H30链接功能动作选择 H30 LINK FUNK 0 - 3-∨H31RS485设定站址H31 RS485 ADDRESS1 - 31-11H32RS485设定发生出错时动作选择H32 MODE ON ER0 - 3--∨H33RS485设定出错处理定时器时间H33 TIMER0.0 - 60.0s0.12.0∨H34RS485设定传送速度H34 BAUD RATE0 - 4--1H35RS485 数据长度选择H35 LENGTH0: 8bit 1:7bit--∨H36RS485 奇偶位选择H36 PARITY0 - 2--H37RS485 停止位选择H37 STOP BITS0:2bit 1:1bit--∨H38RS485 检测通信中断时间H38 NO RES t0:无检测1:1 -60s1∨RS485 间隔响应时间H39 INTERVAL0.00 - 100s0.010.01∨六、电动机2参数功能码名称 LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注A01 未使用 A01 MAX Hz-2 数据保护 - - - -A02 未使用 A02 BASE Hz-2 数据保护 - - - -A03 未使用 A03 RATED V-2 数据保护 - - - -A04 未使用 A04 MAX V-2 数据保护 - - - -A05 未使用 A05 TRQ BOOST 2 数据保护 - - - -A06 未使用 A06 ELCTRN OL 2 数据保护 - - - -A07 未使用 A07 OL LEVET 2 数据保护 - - - -A08 未使用 A08 TIME CNST 2 数据保护 - - - -A09 未使用 A09 TRQVECTOR 2 数据保护 - - - -A10 未使用 A10 M2 POLES 数据保护 - - - -A11 未使用 A11 M2-CAP 数据保护 - - - -A12 未使用 A12 M2-Ir 数据保护 - - - -A13 未使用 A13 M2 TUN 1 数据保护 - - - -A14 未使用 A14 M2 TUN 2 数据保护 - - - -A15 未使用 A15 M2-To 数据保护 - - - -A16 未使用 A16 M2-%R1 数据保护 - - - -A17 未使用 A17 M2-%X 数据保护 - - - -A18 未使用 A18 SLIP COMP 2 数据保护 - - - -七、选项功能码名称 LCD画面显示可设定范围单位最小单位出厂设定运行时变更备注o01 选择速度指令方式 o01 选项01 0:标准1:矢量控制 - - 1o02 速度指令滤波器时间常数 o02 选项02 0.000 - 5.000 s 0.001 0.020 ∨o03 编码器脉冲数 o03 选项03 20 - 3000 P 1 1024o04 ASR P常数(高速时) o04 选项04 0.01 - 200.00 倍 0.01 40.00 ∨o05 ASR I常数 o05 选项05 0.000 - 5.000 倍 0.001 0.003 ∨o06 速度检测用滤波器时间常数 o06 选项06 0.000 - 5.000 - 0.001 0.003 ∨o07 ASR P常数切换频率1 o07 选项07 0 - 120 Hz 1 5 ∨o08 ASR P常数切换频率 2 o08 选项08 0 -120 Hz 1 10 ∨o09 ASR P常数(低速时) o09 选项09 0.01 - 200.00 倍 0.01 40.00 ∨o10 多段速度指令一致定时器 o10 选项10 0.000 - 0.100 s 0.001 0.005 ∨o11 加减速时间9 o11 选项11 0.01 - 3600 s 0.01 6.00 ∨o12 加减速时间10 o12 选项12 0 - 50 % 1 0o13 S字设定1 o13 选项13 0 - 50 % 1 0o14 S字设定2 o14 选项14 0 - 50 % 1 0o15 S字设定3 o15 选项15 0 - 50 % 1 0o16 S字设定4 o16 选项16 0 - 50 % 1 0o17 S字设定5 o17 选项17 0 - 50 % 1 0o18 S字设定6 o18 选项18 0 - 50 % 1 0o19 S字设定7 019 选项19 0 - 50 % 1 0o20 S字设定8 o20 选项20 0 - 50 % 1 0o21 S字设定9 o21 选项21 0 - 50 % 1 0o22 S字设定10 o22 选项22 0 - 50 % 1 0o23 运行指令一致定时器 o23 选项23 0.000 - 0.100 s 0.001 0.000 ∨o24 转矩偏置起动定时器 o24 选项24 0.00 - 1.00 s 0.01 0.2 ∨o25 制动释放定时器 o25 选项25 0.00 - 5.00 s 0.01 0.1 ∨o26 制动抱闸定时器 o26 选项26 0.00 - 5.00 s 0.01 0.1 ∨o27 速度一致检测幅 o27 选项27 0.0 - 25.0 % 0.01 0.1 ∨o28 速度一致OFF延迟 o28 选项28 0.00 - 10.00 s 0.01 0.10 ∨o29 控制开关 o29 选项29 0 - 3 - 1 0o30 Di转矩偏置0 o30 选项30 -200 - +200 % 1 0 ∨o31 Di转矩偏置1 o31 选项31 -200 - +200 % 1 0 ∨o32 Di转矩偏置2 o32 选项32 -200 - +200 % 1 0 ∨o33 Di转矩偏置3 o33 选项33 -200 - +200 % 1 0 ∨o34 Di转矩偏置4 o34 选项34 -200 - +200 % 1 0 ∨o35 Ai转矩偏置驱动侧 o35 选项35 0.0 - 200.0 % 0.1 100.0 ∨o36 增益制动侧 o36 选项36 0.0 - 200.0 % 0.1 100.0 ∨o37 转矩指令滤波器时间常数 o37 选项37 0.000 - 5.000 s 0.001 0.000 ∨o38 起动时间 o38 选项38 0.00 - 10.00 s 0.01 0.00o39 选择速度0 o39 选项39 000 - 111 - - 000o40 选择速度1 o40 选项40 000 -111 - - 001o41 选择速度2 o41 选项41 000 - 111 - - 010o42 选择速度3 o42 选项42 000 - 111 - - 011o43 选择速度4 o43 选项43 000 - 111 - - 100o44 选择速度5 o44 选项44 000 - 111 - - 101o45 选择速度6 o45 选项45 000 - 111 - - 110o46 选择速度7 046 选项46 000 - 111 - - 111富士FRE G11UD变频器故障代码表报警名称键盘面板显示动作内容LEDLCD过电流OC1OC DURING ACC加速时电动机过电流，输出电路相间或对地短路，变频器输出电流瞬时值超过过电流检出值时，过电流保护功能动作。
富士变频器使用说明
1．外围线路配置1.1 数字量输入：端子FWD正向运行 C板：Y 4 F板：JP 10.4端子REV反向运行 C板：Y5 F板：JP10.5端子X1 E01=0 多段速频率选择SS1 F板：JP10.7端子X2 E02=1 多段速频率选择SS2 F板：JP10.8端子X3 E03=2 多段速频率选择SS4 F板：JP10.9端子CM 公共端 C板：COM2 F板：JP10.101.2 数字量输出（继电器）：Y5C-Y5A 变频器运行信号可编程E24=0C板：串入抱闸接触器线圈回路 F板：JP2.1030A-30C 变频器故障C板：X13 F板：JP2.21.3 模拟量输入：12 - 11（0～10V － 0V） C板：V1-V0 F板：JP6.3-JP6.22．一些重要参数说明：F01=1 频率设定模拟量（电压型）F02=1 运行操作外部信号（FWD/REV正反向运行）F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用，都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益（模拟量）F18 频率偏置（模拟量）F26 载波频率 15KHz 一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用，都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间 0.04P01 电机极数 P＝120f/N （f－电机额定频率；N－电机额定转速）一般情况，N >1000rpm， P＝4极N≤1000rpm， P＝6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40％，自整定后自动生成O01=1 （闭环）； 0（开环）O03 编码器脉冲数（分频在PG卡上实现）O04 速度环P常数（高速时）O05 速度环I常数 0.5O06 速度检测滤波常数 0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数（低速时）H03 数据初始化（一般不用）3. 特殊参数调试说明3.1 H03 数据初始化（一般不用）这个参数用法可参考第一章“3.1 A1-03=0 初始化”，与之用法类似。
富士VG5N变频器全参数及操作面板说明书(精)
FUJI ELECTRIC技术资料FRENIC 5000VG5N升降机专用目录页号1.功能 (21—1功能表 (21—2功能说明 (9(1 速度设定 (9(2 加减速时间设定 (10(3 启动,停止功能 (10(4 转矩偏移功能 (16(5 停止模式下的移动距离的预测值表示 (192.加减速时间,移动时间的计算方法 (21VG5N操作面板使用说明FUJI VG5N变频器可以通过控制板上的LED+按键的键盘部分及操纵面板部分对系统进行参数设定、状态监视、控制驱动器的运行/停止等操作。
熟悉键盘的功能与操作方法,是掌握调试FUJI VG5N变频器系统的前提,因此,建议调试之前仔细阅读本说明一、操作面板部分说明操纵面板的键盘,主要由LED数码管,LCD(液晶显示屏,按键三部分组成,其外形及功能区如图1所示:图1 操作面板示意图1、按键功能说明说明:操纵面板中,FWD/REV和JOG键无效。
STOP/RESET键的停机功能只有在自动调谐运行过程中和面板控制的普通运行时才有效,其余情况无效。
在任何运行方式或停机状态,变频器有故障时,都可以通过STOP/RESET键对故障进行复位。
2、指示灯说明键盘共有5个指示灯,其中3个用于组合单位显示。
这些指示灯在键盘各种状态下处于点亮、熄灭或闪烁状态,其功能及含义见表2-2:表2-2 面板指示说明运行指示灯:位于运行键正上方,该灯有点亮、熄灭两种状态。
在各种操作方式下,指示系统的运行状态。
该灯点亮则表明操纵面板处于运行或自动调谐状态。
方向指示灯:位于方向切换键正上方,该灯有点亮、熄灭、闪烁三种状态,在停机状态下,该灯闪烁,表明运行指令方向不确定;在运行状态下,该灯点亮则表明变频器接受上行运转命令,该灯熄灭则表明变频器接受下行运转命令。
单位指示灯:由三个指示灯组成,位于LED 数码管的右侧,其显示状态的不同组合分别对应六种单位,指示当前LED 数码管参数的单位,组合状态与单位对应关系见图2-1所示,按键可以切换LED 显示参数。
富士变频器使用说明
1．外围线路配置1.1 数字量输入：端子FWD正向运行 C板：Y 4 F板：JP 10.4端子REV反向运行 C板：Y5 F板：JP10.5端子X1 E01=0 多段速频率选择SS1 F板：JP10.7端子X2 E02=1 多段速频率选择SS2 F板：JP10.8端子X3 E03=2 多段速频率选择SS4 F板：JP10.9端子CM 公共端 C板：COM2 F板：JP10.101.2 数字量输出（继电器）：Y5C-Y5A 变频器运行信号可编程E24=0C板：串入抱闸接触器线圈回路 F板：JP2.1030A-30C 变频器故障C板：X13 F板：JP2.21.3 模拟量输入：12 - 11（0～10V － 0V） C板：V1-V0 F板：JP6.3-JP6.22．一些重要参数说明：F01=1 频率设定模拟量（电压型）F02=1 运行操作外部信号（FWD/REV正反向运行）F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用，都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益（模拟量）F18 频率偏置（模拟量）F26 载波频率 15KHz 一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用，都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间 0.04P01 电机极数 P＝120f/N （f－电机额定频率；N－电机额定转速）一般情况，N >1000rpm， P＝4极N≤1000rpm， P＝6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40％，自整定后自动生成O01=1 （闭环）； 0（开环）O03 编码器脉冲数（分频在PG卡上实现）O04 速度环P常数（高速时）O05 速度环I常数 0.5O06 速度检测滤波常数 0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数（低速时）H03 数据初始化（一般不用）3. 特殊参数调试说明3.1 H03 数据初始化（一般不用）这个参数用法可参考第一章“3.1 A1-03=0 初始化”，与之用法类似。
富士变频器使用说明
1．外围线路配置1.1数字量输入：端子FWD正向运行C板：Y4F板：JP10.4端子REV反向运行C板：Y5F板：JP10.5端子X1E01=0多段速频率选择SS1F板：JP10.7端子X2E02=1多段速频率选择SS2F板：JP10.8端子X3E03=2多段速频率选择SS4F板：JP10.9端子CM公共端C板：COM2F板：JP10.101.2数字量输出（继电器）：Y5C-Y5A变频器运行信号可编程E24=0C板：串入抱闸接触器线圈回路F板：JP2.1030A-30C变频器故障C板：X13F板：JP2.21.3模拟量输入：12-11（0～10V－0V）C板：V1-V0F板：JP6.3-JP6.22．一些重要参数说明：F01=1频率设定模拟量（电压型）F02=1运行操作外部信号（FWD/REV正反向运行）F07加速时间1O13S曲线1F08减速时间1O14S曲线2E10加减速时间3O15S曲线3bE11加减速时间4O16S曲线4E12加减速时间5O17S曲线5数字量可调节参数值E13加减速时间6O18S曲线6模拟量不用，都为0E14加减速时间7O19S曲线7E15加减速时间8O20S曲线8O21S曲线9O22S曲线10F03最高输出频率F04基本频率此四个参数值须根据电机铭牌设F05额定电压F06最高输出电压F17频率设定增益（模拟量）（模拟量）F18频率偏置F26载波频率15KHz一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）报预E33=1过负载预报按输出电流150%**E34:OL预报值额定电流E37过负载预报额定电流150%**C07爬行速度C08检修速度数字量可调节参数值C09单层速度模拟量不用，都为0C10双层速度C11多层速度C33模拟量输入滤波时间0.04速）P01电机极数P＝120f/N（f－电机额定频率；N－电机额定转一般情况，N>1000rpm，P＝4极N≤1000rpm，P＝6极设P02电机功率此两个参数值须根据电机铭牌P03电机额定电流P04电机空载电流初始值设为p04的40％，自整定后自动生成O01=1（闭环）；0（开环）O03编码器脉冲数（分频在P G卡上实现）O04速度环P常数（高速时）O05速度环I常数0.5O06速度检测滤波常数0.003O07速度环P常数切换频率15O08速度环P常数切换频率210O09速度环P常数（低速时）H03数据初始化（一般不用）说明3.特殊参数调试3.1H03数据初始化（一般不用）这个参数用法可参考第一章“3.1A1-03=0初始化”，与之用法类似。
富士变频器使用说明
1．外围线路配置1.1 数字量输入：端子FWD正向运行 C板：Y 4 F板：JP 10.4端子REV反向运行 C板：Y5 F板：JP10.5端子X1 E01=0 多段速频率选择SS1 F板：JP10.7端子X2 E02=1 多段速频率选择SS2 F板：JP10.8端子X3 E03=2 多段速频率选择SS4 F板：JP10.9端子CM 公共端 C板：COM2 F板：JP10.101.2 数字量输出（继电器）：Y5C-Y5A 变频器运行信号可编程E24=0C板：串入抱闸接触器线圈回路 F板：JP2.1030A-30C 变频器故障C板：X13 F板：JP2.21.3 模拟量输入：12 - 11（0～10V － 0V） C板：V1-V0 F板：JP6.3-JP6.22．一些重要参数说明：F01=1 频率设定模拟量（电压型）F02=1 运行操作外部信号（FWD/REV正反向运行）F07 加速时间1 O13 S曲线1F08 减速时间1 O14 S曲线2E10 加减速时间3 O15 S曲线3bE11 加减速时间4 O16 S曲线4E12 加减速时间5 O17 S曲线5 数字量可调节参数值E13 加减速时间6 O18 S曲线6 模拟量不用，都为0E14 加减速时间7 O19 S曲线7E15 加减速时间8 O20 S曲线8O21 S曲线9O22 S曲线10F03 最高输出频率F04 基本频率此四个参数值须根据电机铭牌设F05 额定电压F06 最高输出电压F17 频率设定增益（模拟量）F18 频率偏置（模拟量）F26 载波频率 15KHz 一般不调，仅当电机动作正常，但声音尖锐异常时可调整（≤15KHz）E33=1 过负载预报按输出电流预报E34: OL预报值额定电流150%**E37 过负载预报额定电流150%**C07 爬行速度C08 检修速度数字量可调节参数值C09 单层速度模拟量不用，都为0C10 双层速度C11 多层速度C33 模拟量输入滤波时间 0.04P01 电机极数 P＝120f/N （f－电机额定频率；N－电机额定转速）一般情况，N >1000rpm， P＝4极N≤1000rpm， P＝6极P02 电机功率此两个参数值须根据电机铭牌设P03 电机额定电流P04 电机空载电流初始值设为p04的40％，自整定后自动生成O01=1 （闭环）； 0（开环）O03 编码器脉冲数（分频在PG卡上实现）O04 速度环P常数（高速时）O05 速度环I常数 0.5O06 速度检测滤波常数 0.003O07 速度环P常数切换频率1 5O08 速度环P常数切换频率2 10O09 速度环P常数（低速时）H03 数据初始化（一般不用）3. 特殊参数调试说明3.1 H03 数据初始化（一般不用）这个参数用法可参考第一章“3.1 A1-03=0 初始化”，与之用法类似。
富士5000G11变频器说明书
富士5000G11变频器说明书富士5000G11变频器是一款高效、高性能的变频器，是现代工业驱动系统中不可或缺的重要组成部分。
本篇文章将从多个方面对富士5000G11变频器进行说明，以帮助读者更好地了解这款产品的优势和使用方法。
一、产品介绍富士5000G11变频器是一款典型的通用型变频器，适用于各种工业领域的应用。
此款变频器可实现电机的高效率转换，提高生产效率，降低能源成本。
同时，富士5000G11具有多种不同的操作界面和编程模式，灵活性强，适用性更高。
二、性能与技术参数1.输出功率范围：0.2kW~630kW2.电源电压范围：200V、400V、600V3.调速范围：1：2004.最大输出电流：420A5.实时控制周期：0.04ms6.运行模式：开环、闭环、矢量控制7.编程方式：面板、PC、PLC等多种方式8.安全保护：过电流、过载、过热等多种保护措施三、安装调试1.接线安装富士5000G11变频器时，应按照电气图进行正确的连接。
注意到，任何时候都不要随意改变标准的接线方式。
2.参数设置设置参数时，用户应该严格按照说明书上的步骤进行设置，并且检查各个参数的合理性。
在用户输入参数时，必须小心谨慎，避免误操作。
3.环境要求安装变频器的环境应保持干燥、清洁。
变频器周围不应有强烈的磁场干扰，如发生相关问题，应及时处理。
四、使用注意事项1.温度控制使用变频器时，应注意电机的温度变化，以避免变频器过载、损坏。
如果电机发生异常升温，应及时关闭变频器，并检查变频器、电机的散热情况。
2.负载变化使用富士5000G11变频器时，应注意电机负载变化和转矩的变化，尽量避免急剧冲击和剧烈振动，以延长变频器、电机的使用寿命。
3.保养维护变频器应定期进行保养维护，使用期间应定期清洁和检查变频器、电机的机械、电学部件，以保证变频器的可靠性和稳定性。
综上所述，富士5000G11变频器是一款性能强劲、使用广泛的高端变频器，在工业生产中起到至关重要的作用。
富士变频器使用
开放
和谐
务实
创新
按下
通过
找到
参数恢复
取下已备份的操作面板把操作面板 插上新的变频器上相同操作进 入到7.CPY
CoPY（参数的恢复，把已备份 的恢复）
开放
和谐
务实
创新
参数恢复
按下 参数开始恢复到新 的变频器上，“CoPY”一直在 闪直到出现End为止参数恢复 完成。
开放
和谐
务实
创新
富士变频器参数备份恢复步骤就完成。
开放
和谐
务实
创新
面板功能
开放
和谐
务实
创新
动能说明
功能菜单按钮 参数进入/确定 上下翻页
显示状态通过 电流、功率。
可以切换显示频率、
开放
和谐
务实
创新
注意事项
1、更换变频器时注意变频器参数是 否配电机。 2、更换时注意变频器的正确接线。 3、调整、拷贝参数时注意停机操作 。 4、确定拷贝源参数的正确。
开放 和谐 务实 创新
参数备份
开电初始画面此面板可以取下
从一个好的或其它线变频器上的操 作按下 功能键通过
找到如图显示参数7.cpy
开放
和谐
务实
创新
这时按下
通过
参数备份
找到rEAd（参数备份，把参数拷 到操作面板上）
开放
和谐
务实
创新
按下
参数开始传送到操
参数备份
作面板上“rEAd”一直在闪直到出 现End为止第一步骤复制完成 。
富士变频器参数备份恢复方法
开放
和谐
务实
创新
目录
1、型号介绍更换 2、面板功能 3 、注意事项 4 、参数备份
富士变频器说明书真实版
富士变频器说明书真实版富士变频器说明书→什么是变频器？变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。
变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆成交流电。
对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。
变频调速是通过改变电机定子绕组供电的频率来达到调速的目的。
富士变频器5000p11说明书→1.变频器是干什么的？主要用于驱动交流电动机，让交流电机实现无极调速。
例如用于送风机，用变频器来调节电机转速的快慢，就能改变送风量的大小。
还有很多需要调速的场合，用变频器来调速既简单又节能。
2.高、中、低、压变频器是多少伏的？高压变频器是3KV、6KV或10KV的，如西门子罗宾康系列，安川的FSDrive-MV1S系列。
中压变频器是660V 或1140V的，如ABB的AC5000，丹佛斯的FC200。
低压变频器是220V或380V的，如丹佛斯的FC102，FC360，FC51，西门子的MM440，V20。
■富士变频器说明书→变频器广泛应用对电力系统的影响？变频器产生谐波变频器根据有无中间直流环节来分，可以分为交交变频器和交直交变频器，在交直交变频器中，按中间直流滤波环节的不同，可分为电压源型和电流源型。
变频器逆变环节往往采用正弦脉宽调制法（SPWM）法，其输出部分线电压是正弦脉宽、幅值相等的窄矩形波，其三相的相电压是阶梯波，如图4所示，其非线性是由SPWM 脉宽调制的性质所定的；电流波形和载波频率比有关，载波频率比越高，越接近正弦波，波形中会含有和载波频率相关的高次谐波，高次谐波电流对负载直接干扰，还会通过电缆向空间辐射，干扰邻近电气设备。
变频器基本功能及操作 富士变频器PPT共23页
谢谢！
变频器基本功能及操作 富士变频器
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
富士变频器操作面板教 案
教案首页课程名称变频器应用技术班级计划课时2周次九(2)授课方法讲解与演示教具富士变频器实验板教学内容§3-3 富士变频器操作面板教学目的1．熟悉富士变频器操作面板的分布；2．了解富士变频器操作面板各键的基本功能及操作方式；3．了解富士变频器显示屏的显示方式及内容；4．了解富士变频器说明书的使用方法。
重点、难点重点：富士变频器的操作方法；难点：富士变频器说明书的使用方法；复习提问台安变频器操作面板各键的基本功能？作业练习富士变频器基本操作课后小结1．富士变频器操作面板各键功能；2．富士变频器的基本操作方法。
教案附页教案内容附记第三节富士变频器操作面板及功能应用一、操作面板外观富士变频器面板主要由LED显示屏、LED辅助指示二极管、LCD 液晶显示屏和操作键四部分组成，如下图所示。
1．LED显示屏：由4位7段数码管组成，可显示设定频率、输出频率等各种监视数据和报警代码等。
2．LED辅助指示二极管：上面一排指示当前显示数据的单位、倍率，下面一排指示变频器当前的运行状态。
3．LCD液晶显示屏：显示从运行状态到功能数据的各种信息，最下面一行以轮换方式显示操作指导信息。
4．操作键操作键分为两部分：运行控制键和编程操作键。
(1) 运行控制键：FWD键、REV键、STOP键。
(REV键上部还有一RUN指示灯，此灯亮表示变频器正在运行中)(2) 编程操作键：3分钟：提问15分钟：实验板演示、讲解教案附页教案内容附记PRG键：菜单画面转换键，按此键可由现行画面转为菜单画面，或由运行/跳闸模式转换为初始模式。
SHIFT/＞＞键：移位键，数据变更时实现数位移动，功能组跳跃等，使用时要同时按此键和增∧、减∨键。
RESET键：复位键，用于取消/显示画面转换、报警复位。
∧、∨键：增、减键，用于数据变更、游标上下移动、画面轮换等。
FUN/DATA键：LED监视更换，设定频率存入、功能代码数据存入等。
二、操作与运行1．键盘面板操作体系(1) 正常运行时按PRG键显示程序菜单→按FUNC/DA TA键出现下拉菜单→用∧、∨键选择画面。
