超声波焊接结构设计
超声波焊接工艺参数的设定
超声波焊接工艺参数的设定Hessen was revised in January 2021超声波焊接工艺参数的设定超声波焊接的工艺参数设定包括超声波焊接功率、超声波频率、超声波振幅、超声波焊接压力、超声波焊接时间等。
l. 超声波的频率超声波焊接的工作频率通常在15-40kHz,对低频反应较差的材料,如PvC、PE等可以使用高频进行焊接,这可以减少对材料的损坏。
高频的超声波能量传递集中,对于一些精细的零部件可以使用高频的超声波进行焊接。
超声波焊接时,由于负载的变化会造成超声波设备的失谐现象,使焊接强度下强。
一般情况下,焊接机的工作频率确定后,需要保持声学系保持谐振。
下面的方程可以描述超声波的功率:P=μSnv=-2Aω/π=4usaf式中P超声功率;F静压力;S焊点面积;v相对速度;A振幅;μ一摩擦因数;w为角频率;f为振动频率。
2.超声波振幅在较大的工作频率和振幅下进行焊接,可以减少焊接时问,提高工作效率。
对于不同的材料都存在一个最佳的焊接振幅如表l所示。
超声波焊接20μm的振幅较小,通常建议使用40μm的振幅,因为过大的振幅常会使超声波电源疲劳损坏,所以超声波的振幅要求与超声波电源匹配一致。
3. 超声波焊接时间焊接时间指焊接过程中发出超声波能量的时间。
焊接时间过短,能量不够,并不能造成可靠的焊接结。
随着焊接时间的增加,能使焊件吸收更多的能量,焊接面的温度会提高,焊合面积也会增大,焊接熔深增加,这样焊接强度也会增加[22-24]。
然而,过长的焊接时间,会导致焊接位置材料熔化过多并造成较多的溢料。
这些熔料在焊合区域流动是有方向性的,所以过多的熔料流动会造成强度的下降。
另外,过长的焊接时间会造成焊件温度过高,造成焊件烧化和降解,使焊件表面造成焊痕,造成过焊,使强度下降。
焊接时间过长,能量过多会造成熔化层温度过高,被焊塑料变色、分解、脆化;而且焊接边缘应力集中,焊接表面出现压痕。
所以为了得到较高的焊接强度,必须要选择合适的超声波焊接时间,过短和过长都会造成焊接强度的下降。
金属结构焊缝超声波相控阵检测技术
金属结构焊缝超声波相控阵检测技术摘要：在金属结构项目开展的阶段焊缝问题一直以来是影响工程质量的关键，因此必须要掌握科学的技术，对焊缝的形式进行全面的了解，从而掌握焊缝的特征以便采取有效的措施进行处理。
因此，本文结合实际以超声波相控阵检测技术为例，对该技术在金属结构焊缝检测中的应用情况进行探讨，希望在本轮的论述后，能够给该领域的工作人员提供一些参考。
关键词：金属结构；焊缝检测；超声波；相控阵检测；技术应用引言工业超声检测中涉及到的超声波相控阵检测技术有着极为重要的现实价值，在当前的技术应用中得到了深层次地发展。
伴随着计算机电子技术的优化，这样的一种技术在行业内部获得了更多的认可。
因此对超声波相控阵检测技术的应用要点进行全面探讨，掌握技术的应用方法，对提高金属结构焊缝检测的水平有着重要帮助。
1金属结构T型焊缝特点1.1裂纹缺陷对于裂纹来说，主要针对的是金属原子结合过程中因破坏等不良的情况而在新界面产生的缝隙。
因裂纹产生的环境等的不同，又有着热裂纹和冷裂纹以及再热裂纹等的区别。
焊接处理的过程中，裂纹有着极为严重的危害，因此相关的处理务必要重点关注，以切实地保障焊接施工的稳定与高效。
1.2气孔缺陷此类情况多与焊接过程中未能有效处理熔池气体等有关，进而出现了空穴等的不良情况。
因此类情况的出现减少了焊缝的有效截面，这样条件下的焊接接头的质量即会因此下降，相关的处理也会受到不良的影响。
1.3夹渣缺陷此类情况主要针对的是焊接过后的熔渣，未熔的焊条等即这方面的情况有着很大的关系。
因这样的情况极易造成尖端应力集中的不良情况，相应的危害性极为突出，因此相关的处理应重点关注。
1.4未焊透缺陷此类情况主要与金属未熔化等有关，进而影响到了焊缝金属的有效处理。
这样的条件下，焊缝的机械结构强度即会随之下降，未焊透的缺口部位也会出现应力集中的不良情况。
因此类缺陷的危害性极大，因此应做好针对性的防控。
1.5未熔合缺陷此类情况主要与焊缝金属与母材金属的不良熔化等有关，因此应做好相应的优化，这样才能切实地保障相关处理的稳定与高效。
超声波塑料件的结构设计

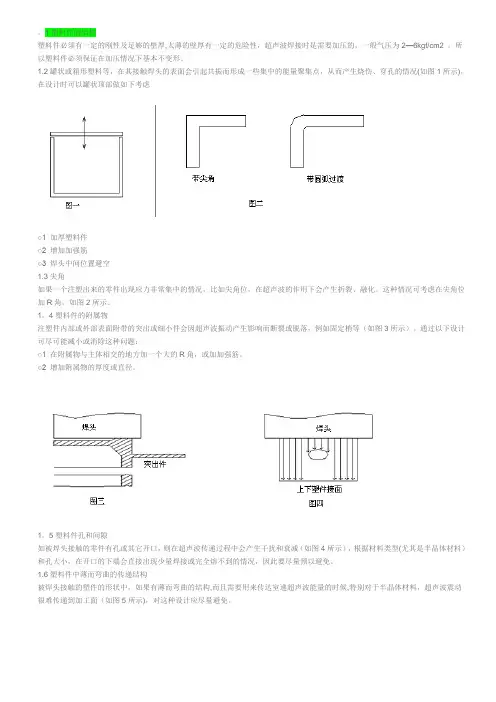

1塑料件的结构塑料件必须有一定的刚性及足够的壁厚,太薄的壁厚有一定的危险性，超声波焊接时是需要加压的，一般气压为2—6kgf/cm2 。
