焊接结构制造技术与装备第23讲 第6章 典型焊接结②6.1.2
第24讲 第6章 典型焊接结③6.1.2
4.1.2 薄壁圆柱形容器的制造
说明: ① .法兰、管件及支座等应根据有关设计规范选 用。要求法兰上的螺栓孔不得超过规定的偏差;法 兰平面必须与接管垂直;法兰的标高应符合要求等 等。为此,施工单位常常采用一些简易夹具予以保 证。
4.1.2 薄壁圆柱形容器的制造
②. 人孔要在最后一条环缝装配焊接之前开出。
补充:不锈钢压力容器的制造特点
㈡、不锈钢的切割下料 1.剪切 不锈钢塑性虽好,但剪切抗力较大。在相同剪切 力下,其剪切厚度仅为碳钢的1/3或更小,故应考 虑剪板机的剪板能力。 剪切时,剪刃间隙稍大于碳钢(0.2-0.3mm), 一般在0.3-0.5mm内选取。 为消除切口的加工硬化现象,剪切后,还必须用 自动切削加工边缘,切去1/4板厚的切口边缘。
为了防止上述问题的产 生,环缝焊接时,焊机机 头所处的位置要有一个提 前量,其值应在环缝最高 点或最低点前移30mm~ 50mm,如图6-11所示。 这样可使熔池大致在水平 位置凝固,以得到正常成 形的焊缝。
图4-11 环缝焊接时机头所处位置
4.1.2 薄壁圆柱形容器的制造
7.总装配焊接 总装配焊接之前对环缝进行无损检测,按规定, 容器封头拼接焊缝、环缝和纵缝等对接焊缝应采用 射线探伤,执行JB/T4730-2005《承压设备无损检 测》标准。检测合格后即可加工各种孔(人孔除 外)并装配法兰、管件和支座等附件。
4.1.2 薄壁圆柱形容器的制造
为了保证焊接质量,可将电焊条电弧焊打底,改 为氩弧焊打底,这样,既可避免电焊条电弧焊打底 时在焊缝根部易产生缺陷,又可免去劳动强度较大 的清理焊根工作。 环缝焊接的容器直径小于2 000mm时,如焊丝所 处位置不当,将会造成焊缝成形不良。
4.1.2 薄壁圆柱形容器的制造
第6章GTAW焊接方法ppt课件
第六章 焊接操作
第六章 焊接操作
第六章 焊接操作
第六章 焊接操作
第六章 焊接操作
第六章 焊接操作
谢谢大家!
此课件下载可自行编辑修改,供参考! 感谢您的支持,我们努力做得更好!
手工钨极氩弧焊
焊接的特殊性
按照ISO的原则,做任何一件事,必须明确:由谁去 做?用什么去做?怎样去做?
对于焊接来说,就是焊工资格,焊接材料设备和焊接 工艺评定/焊接工艺规程,这三个主要问题。
生产 企业
焊工技 能培训
焊接工 艺评定
焊接工 艺规程
焊工考 试取证
焊接材 料认证
焊接设 备工具
产品 焊接
焊接的特殊性
第一节 氩弧焊工作原理及分类
工作原理
钨极氩弧焊是利用惰性气体----氩气保护,用钨棒做电极的一种 电弧焊焊接方法。焊接时钨极不熔化。这种不熔化极氩弧焊又称钨 极氩弧焊,简称TIG焊。
焊接过程如图5-19所示,从喷嘴中喷出的氩气在焊接区造成一个 厚而密的气体保护层隔绝空气,在氩气层流的包围之中,电弧在钨 极和焊件之间燃烧,利用电弧产生的热量熔化待焊处和填充焊丝, 把两块分离的金属连接在一起,从而获得牢固的焊接接头。
• 焊接涉及电弧、飞溅、易燃、易爆,是一项有一定 危险性的作业; • 焊接本身因为有毒、有害气体、弧光、烟尘、高温; 还是一项艰苦的工作; • 焊接的质量直接涉及结构的安全,特别是压力容器、 桥梁、船舶、高层钢结构建筑等; • 因此,焊接作为特种作业中重要的一类,特别地受 到社会各方面的关注。 • 焊接技能培训和焊工安全培训是焊接生产企业必不 可少的两件大事。
实际工作中,通常根据试焊情况选择流量,流量合 适时,保护效果好,熔池平稳,表面明亮,没有渣 ,焊缝外形美观,表面没有氧化痕迹。

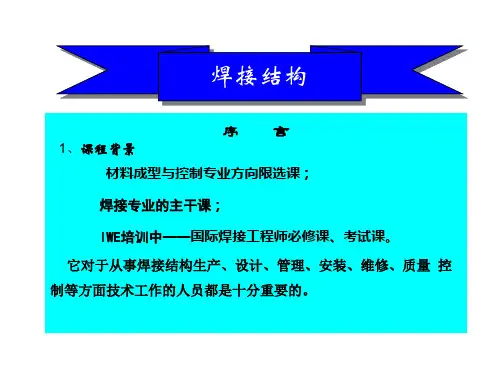

焊接结构(完整)
2.1.4 焊接应力与变形机理分析
• 提要:这里通过对小试件均匀线性加热与冷却过
程热循环中的热变形与热应力循环 的分析,使我 们深刻理解焊接应力与变形的产生过程及残余应 力与变形的产生机理。 • 方法:利用应力、应变循环图直观分析。 • 基本概念:自由变形,外观变形,内部变形。
• 基本符号: △ L T
第一章 绪论
1.1.2 焊接结构的分类、应用领域
梁 柱 桁架和塔桅结构 板壳结构 运输装备用板壳结构 机器结构
第一章 绪论
1.1.2 焊接结构的分类、应用领域
汽车、铁路车辆、船舶、航空、航天、 锅炉、压力容器、石油化工、建筑、 公交、家电、电子、核能、军工等诸 多领域都有应用。
—可见焊接工程师也会大有用武之地!
1.2 焊接结构的优点—技术优势
• 工艺灵活,适应性强 • 大型复杂结构 采用分部件装焊、现场装焊 -船舶、锅炉、桁架结构、石油管线、桥梁 • 特殊产品 空心球、水箱、电子束焊加工齿 轮、水泥电线杆 • 工艺方法灵活,选择范围宽;操作位置及焊
接方法
• 成本低廉,质量可靠。
第一章 绪论
1.3 焊接结构的特点—扬长避短
焊接结构应用的领域
焊接结构应用的领域
埋弧焊——自动焊接锅炉汽包
焊接结构应用的领域
• 水电装备 • 三峡水利枢纽的应用 • 导水管、蜗壳、转轮、大轴、发电机机座 等 • 其中马氏体不锈钢转轮直径10.7m 高 5.4m 重440t,为世界最大的铸-焊结 构转轮
焊接结构应用的领域
• 加氢反应器 • 2005年底由第一重型机械集团为神华公 司制造的中国第一个煤直接液化装置的加 氢反应器,直径5.5m长62m厚 337mm重2060t,为当今世界最大、最 重的锻-焊结构加氢反应器 • 采用国内自主知识产权的全自动双丝窄间 隙埋弧焊技术,每条环焊缝需连续焊接5 天。
焊接结构的装配及工艺装备PPT学习教案
图4-11 双臂角杠杠地装配 1、3-定位销 2-档铁 4-支撑铁 5-夹具台
第30页/共35页
(4)胎卡具(又称胎架)定位 金属结构中,当一种工件数量较多,内部结
构又不很复杂时,可将工件装配所用的各定 位元件、夹具和装配胎架三者组合为一个整 体,构成装配胎卡具。
第31页/共35页
•图4-12a所示为汽车横梁结构,它由拱形板4、槽形板3、角形板6和主平板5等零件 组成。其装配胎卡具如图4-12b所示,它由定位铁8、螺栓卡紧器9、回转轴10共同 组合连接在胎架7上。装配时,首先将角形铁置于胎架上,用定位铁8定位并用螺栓 卡紧器9固定,然后装配槽形板和主平板,它们分别用定位铁8和螺栓卡紧器9卡紧 ,再将各板连接处定位焊。该胎卡具还可以通过回转轴10回转,把工件翻转到使焊 缝处于最有利的施焊位置焊接。
1、2-焊缝
图4-12 胎具固定法 (a)汽车横梁 (b)胎具 3-槽形板 4-拱形板 5-立平板 6-角形板 8-定位铁 9-螺栓卡紧器 10-回转轴
7-胎架
第32页/共35页
4.定位焊 定位焊是用来固定各焊接零件之间的相互
位置,以保证整个结构件得到正确的几何 形状和尺寸。定位焊有时也叫点固焊。 定位焊所用的焊条应和焊接时所用焊条相 同,保证焊接质量,
第26页/共35页
图4-9(a)所示为以划在工件底板上的 中心线和接合线作定位线,以确定槽
钢、立板和三角形加强筋的位置;
图4-9(b)所示为利用大圆筒盖 板上的中心线和小圆筒上的等 分线(也常称其为中心线)来确 定两者的相对位置。
图4-9 画线定位装配举例
(a)中心线和结合线作定位线
(b)圆筒等分线作定
所以,提高装配工作的效率和质量,在缩短产品制造工期、 降低生产成本、保证产品质量等方面,都具有重要的意义。
焊接结构制造技术与装备课件总结及其答案
冷裂纹的防止措施
选用碱性焊条或焊剂,减少焊缝金属中氢的含量,提高 焊缝金属塑性。 焊条焊剂要烘干,焊缝坡口及附近母材要去油水;除锈, 减少氢的来源。 工件焊前预热,焊后缓冷,可降低焊后冷却速度,避免 产生淬硬组织,并可减少焊接残余应力。 采取减小焊接应力的工艺措施,如对称焊,小线能量的 多层多道焊等。 焊后立即进行去氢(后热)处理,加热到250℃,保温 2~6h,使焊缝金属中的扩散氢逸出金属表面。 焊后进行清除应力的退火处理。
2、TIG焊具有以下缺点:
1)抗风能力差 TIG焊利用气体进行保护,抗侧向风的能力较差。侧向风 较小时,可降低喷嘴至工件的距离,同时增大保护气体的流 量;侧向风较大时,必须采取防风措施。 2) 对工件清理要求较高 由于采用惰性气体进行保护,无冶金脱氧或去氢作用, 为了避免气孔、裂纹等缺陷,焊前必须严格去除工件上的油 污、铁锈等。 3) 生产率低 由于钨极的载流能力有限,致使TIG焊的熔透能力较低, 焊接速度小,焊接生产率低。
直缝、直径大于300mm环 缝的平焊。此外,它还用 工艺装备复杂,适合批量 于耐磨、耐腐蚀合金的堆 生产。 焊、大型球墨铸铁曲轴以 及镍合金、铜合金等材料 应用:埋弧焊适于成批生产中、厚板结构的长直缝与直 的焊接。
径较大的环缝焊接。
CO2气体保护焊 原理:以CO2气体作为保护气体,采用与母材相近材质的焊丝作 为电极,焊丝熔化后形成熔滴过渡到熔池中,与熔化的母材共 同形成焊缝。
2) 生产效率高。
3)与CO2焊比: 成本高。
3.MIG焊的应用
• 50年代初应用于铝及铝合金,以后扩展到铜及铜合 金的焊接。 • 实际上适用于几乎所有金属材料的焊接。 • 但是成本高,所以一般用在有色金属及其合金的焊 接和不锈钢的焊接中。
焊接结构教学课件-焊接结构的装配和焊接工艺共43页文档
五、装配用工夹具及设备
1.装配用工具及量具:如图5-11,5-12所示 2 .装配用夹具:是指在装配中用来对零件施加外力,使其获得 可靠定位的工艺装备。 (1)螺旋夹具:弓形螺旋夹(又称C形夹,如图5-13)、螺旋 拉紧器(如图5-14a、b)、螺旋压紧器(如图5-14c、d)、螺旋 推撑器(如图5-14e、f) (2)楔条夹具:如图5-15所示。 (3)杠杆夹具:如图5-16所示。 3.装配用设备
第一节 焊接结构的装配
第二节 焊接结构的焊接工艺
第一节 焊接结构的装配
一、装配方式的分类 二、装配的基本条件 三、定位原理及定位基准 四、装配中的测量 五、装配用工夹具及设备 六、装配的基本方法 七、装配工艺过程的制定及典型结构件的装配
返回
第二节 焊接结构的焊接工艺
一、制定焊接工艺的原则及内容 二、焊接方法、焊接材料及焊接设备的选择 三、焊接参数的选定 四、焊接热参数的确定 五、焊接工艺评定 六、典型结构的焊接工艺评定程序
5、教导儿童服从真理、服从集体,养 成儿童 自觉的 纪律性 ,这是 儿童道 德教育 最重要 的部分 。—— 陈鹤琴
Байду номын сангаас
焊接结构教学课件
焊接结构的装配与焊接工艺
装配与焊接是焊接结构生产过程中的核心,直接关系到焊 接结构的质量和生产效率。同一种焊接结构,由于其生产批量、 生产条件不同,或由于结构形式不同,可有不同的装配方式、 不同的焊接工艺、不同的装配---焊接顺序,也就会有不同的工 艺过程。本章重点介绍装配与焊接工艺方法。
2.夹紧:就是借助通用或专用夹具的外力将已定位的零件加以固 定的过程。
3.测量:是指在装配过程中,对零件间的相对位置和各部件尺寸 进行一系列的技术测量,从而鉴定定位的正确性和夹紧力的效 果,以便调整。
焊接技术与自动化作业指导书
焊接技术与自动化作业指导书第1章焊接技术概述 (4)1.1 焊接技术的发展历程 (4)1.2 焊接方法的分类及特点 (4)1.3 焊接技术在现代制造业中的应用 (4)第2章焊接基础知识 (5)2.1 焊接物理基础 (5)2.1.1 焊接过程概述 (5)2.1.2 焊接热过程 (5)2.1.3 焊接应力与变形 (5)2.2 焊接化学基础 (5)2.2.1 焊接化学反应 (5)2.2.2 焊接接头化学成分控制 (5)2.2.3 焊接过程中的气体保护 (6)2.3 焊接材料的选择与应用 (6)2.3.1 焊接材料分类 (6)2.3.2 焊接材料功能要求 (6)2.3.3 焊接材料的应用 (6)2.3.4 焊接材料的管理与储存 (6)第3章常见焊接方法与工艺 (6)3.1 气体保护焊 (6)3.1.1 概述 (6)3.1.2 工艺参数 (6)3.1.3 应用范围 (6)3.2 电弧焊 (6)3.2.1 概述 (6)3.2.2 工艺参数 (7)3.2.3 应用范围 (7)3.3 激光焊 (7)3.3.1 概述 (7)3.3.2 工艺参数 (7)3.3.3 应用范围 (7)3.4 电子束焊 (7)3.4.1 概述 (7)3.4.2 工艺参数 (7)3.4.3 应用范围 (7)第4章焊接缺陷与质量控制 (7)4.1 焊接缺陷的产生原因及分类 (7)4.1.1 产生原因 (7)4.1.2 缺陷分类 (8)4.2 焊接缺陷的检测方法 (8)4.2.1 外观检测 (8)4.2.3 力学功能检测 (8)4.3 焊接质量控制措施 (8)4.3.1 焊接过程控制 (8)4.3.2 焊接材料管理 (8)4.3.3 操作人员培训 (9)4.3.4 焊接环境控制 (9)4.3.5 检测与验收 (9)第5章焊接自动化技术 (9)5.1 焊接自动化概述 (9)5.2 焊接自动化设备与系统 (9)5.2.1 焊接自动化设备 (9)5.2.2 焊接自动化系统 (9)5.3 焊接技术 (10)5.3.1 焊接类型 (10)5.3.2 焊接控制系统 (10)5.3.3 焊接应用 (10)5.3.4 焊接发展趋势 (10)第6章焊接自动化设备的选择与配置 (10)6.1 焊接自动化设备类型及特点 (10)6.1.1 自动焊机 (10)6.1.2 焊接 (10)6.1.3 焊接专机 (10)6.2 焊接自动化设备的选型依据 (10)6.2.1 焊接工艺要求 (11)6.2.2 产品类型与结构 (11)6.2.3 生产效率 (11)6.2.4 设备成本与投资回报 (11)6.2.5 设备兼容性与扩展性 (11)6.3 焊接自动化设备的配置与布局 (11)6.3.1 设备选型 (11)6.3.2 设备布局 (11)6.3.3 生产线设计 (11)6.3.4 自动化控制系统 (11)6.3.5 人员培训与设备维护 (11)第7章焊接自动化编程与仿真 (12)7.1 焊接自动化编程基础 (12)7.1.1 编程概述 (12)7.1.2 编程语言与编程系统 (12)7.1.3 编程参数设置 (12)7.1.4 编程实例分析 (12)7.2 焊接路径规划与优化 (12)7.2.1 焊接路径规划概述 (12)7.2.2 焊接路径规划方法 (12)7.2.4 焊接路径优化实例分析 (12)7.3 焊接仿真技术 (12)7.3.1 焊接仿真概述 (12)7.3.2 焊接仿真方法 (12)7.3.3 焊接仿真参数设置 (12)7.3.4 焊接仿真应用案例 (13)7.3.5 焊接仿真发展趋势 (13)第8章焊接自动化过程中的传感器与执行器 (13)8.1 焊接自动化过程中的传感器 (13)8.1.1 传感器概述 (13)8.1.2 常用传感器及其功能 (13)8.2 焊接自动化过程中的执行器 (13)8.2.1 执行器概述 (13)8.2.2 常用执行器及其功能 (13)8.3 传感器与执行器的集成应用 (14)第9章焊接自动化系统的调试与优化 (14)9.1 焊接自动化系统的调试方法 (14)9.1.1 系统检查 (14)9.1.2 程序调试 (14)9.1.3 单机调试 (15)9.1.4 联调 (15)9.2 焊接参数的优化 (15)9.2.1 焊接参数对焊接质量的影响 (15)9.2.2 参数优化方法 (15)9.2.3 优化过程监控 (15)9.3 焊接自动化系统的功能评估 (15)9.3.1 焊接质量评估 (15)9.3.2 系统稳定性评估 (15)9.3.3 生产效率评估 (15)9.3.4 经济效益评估 (15)第10章焊接自动化技术的应用实例 (16)10.1 汽车制造业中的应用 (16)10.1.1 车身焊接 (16)10.1.2 零部件焊接 (16)10.1.3 总装线焊接 (16)10.2 航空航天制造业中的应用 (16)10.2.1 飞机结构焊接 (16)10.2.2 发动机叶片焊接 (16)10.2.3 航天器焊接 (16)10.3 轨道交通制造业中的应用 (17)10.3.1 车体焊接 (17)10.3.2 轮对焊接 (17)10.3.3 零部件焊接 (17)10.4 能源设备制造业中的应用 (17)10.4.1 核电设备焊接 (17)10.4.2 风电设备焊接 (17)10.4.3 太阳能设备焊接 (17)第1章焊接技术概述1.1 焊接技术的发展历程焊接技术作为材料加工领域的重要分支,其发展历史悠久,可追溯至古代的铜铁器时代。
焊接结构学PPT课件
18
第一章 焊接热过程
19
第一章 焊接热过程
• 除冷压焊等极个别的特例之外,其它焊接过程
都需要加热,即热过程是伴随焊接过程始终的, 甚至在焊接前和焊后也仍然存在热过程的问题, 如:工件在焊前进行预热和焊接之后进行的冷 却和热处理等过程。因此,热过程在决定焊接 质量和提高焊接生产率等方面具有重要意义。
• 焊接的热过程是一个十分复杂的问题,从30年
代由罗塞舍尔和雷卡林开始进行了系统研究, 到目前,已取得很大进展,但尚未得到圆满解 决。这一问题的复杂性主要表现在以下几个方 面:
20
第一章 焊接热过程
①焊接热过程的局部性或不均匀性 与热处理工艺不同,多数焊接过程都是局部
进行加热的,只有在热源直接作用下的区 域受到加热,有热量输入,其它区域则存 在热量损耗,(举例:电弧焊、电阻焊 等),受热区域的金属熔化,形成焊接熔 池,这正是引起残余应力和变形的根源。 ②焊接热源的相对运动 由于焊接热源相对于工件的位置在不断发生 变化,这就造成了焊接热过程的不稳定性。
3
绪论 – 焊接结构的特点
与铆接、螺栓连接的结构相比 较,或者与铸造锻造的结构相比较, 焊接结构有下列特点(优点):
1、焊接接头强度高
铆接、螺栓连接的结构,要在 母材上钻孔,削弱了工作截面,强 度下降约20%
焊接;接头强度可达到与母材 等强度甚至高于母材强度。
4
绪论 – 焊接结构的特点
2、焊接结构设计灵活性大,主要表现在:
温度场、应力与变形场及显微 组织状态场的分解和相互1影6 响
绪论 – 焊接性分析
“焊接性”是一个复杂 的问题,以往对焊接性的描 述多数为定性的语言描述, 已经发展了一些实验方法, 可以针对某一具体情况或特 定的性能参数来定量描述, 但全面,宏观上对焊接性进 行定量描述却十分复杂,也 十分困难。随着科学技术的 发展,特别是计算机和数值 模拟技术的进步,将焊接性 分解成温度场,应力和变形 场和显微组织状态场、这对 于定量分析焊接问题具有重
焊接结构-第六单元课件
(2)偏轨箱形梁桥架
• 如6-3b所示: • 它由两根偏轨箱形梁和两根端梁组成。 • 小车轨道安装在上翼板边缘主腹板处,载 荷直接作用在主腹板上。 • 主梁多为宽主梁形式,依靠加宽主梁来增 加桥架水平刚性,同时可省掉走台,主梁 制造变形较小。
图6-5 腹板夹卡图
1—安全 卡 2—压杆 3—沟槽 限位板
图6-6 腹板装配过程
• 为了使上部腹板与肋板靠紧,可用专用夹 具式腹板装配胎夹紧。 • 由跨中组装后,定位焊至腹板一端,然后 用垫块垫好(图6-6),再装配定位焊另一 端腹板。
3)焊接
• • • • 腹板装好后,即应进行肋板与腹板的焊接。 焊前应检查变形情况以确定焊接次序。 如旁弯过大,应先焊外腹板焊缝; 如旁弯不足,应先焊内腹板焊缝隙。
(2)装焊
• 首先肋板与上翼板装配并焊接, • 再装配两腹板并定位, • 然后装弯板(弯板是整个端梁的关键,装焊 中必须严格保证弯板的角度)。 • 为保证一端的一组弯板能在同一平面内,可 预先在平台上用定位胎将其连成一体。
• 组装弯板后,要用水平尺检查弯板水平度并 调节两端弯板的高度公差在规定范围内。 • 接着进行端梁内壁焊缝的焊接,先焊外腹板 与肋板、弯板的焊缝,再焊内腹板与肋板、 弯板的焊缝,然后装配下翼板并定位焊。 • 最后焊接端梁四条纵焊缝,并且下翼板与腹 板纵缝应先焊。 • 端梁制好后对主要技术要求进行检查,不符 合规定的应进行矫正。
图6-7 下翼板的装配示意图
焊接结构基本知识PPT94张课件
• 因此焊接机身可以满足切削加工时的刚度要求。
3)减震性问题
• 机身的减震性不仅取决于选用的材料,而且 还与结构本身有关;
• 可以分为材料减震性和结构减震性两个方 面;
• 焊接机身钢质材料的减震性低于铸铁; • 因此,必须从结构上采取措施以保证焊接机
情况变得比较复杂。 • 焊接梁主要应用于载荷和跨度都比较大的场合; • 焊接梁多由翼板及一块腹板组成工字型; • 或由翼板和两块腹板组成箱形; • 故又称为工字梁或箱形梁,如图1-6所示。
图1-6 焊接梁结构简图
a)工字形梁 b)箱形梁 1-腹板 2-翼板 3-竖加强板 4-水平加强
板 5-翼缘焊缝
• 并在双层壁板间设置加强筋以提高焊接箱 体的整体刚度。
能力知识点2 压力容器焊接结构
• 压力容器定义: • 是指最高工作压力P≥0.1MPa, • 容积大于或等于25L, • 工作介质为气体、液化气体或最高工作温度高于
等于标准沸点的液体的容器。
• 应用:它主要用于石油化工、能源工业、科研和 军事工业等方面;同时在民用工业领域也得到广 泛应用,如煤气或液化石油气罐、各种蓄能器、 换热器、分离器以及大型管道工程等。
定,
• 最后制定出工艺文件及质量保证文件。
• (2)物质准备
• 根据产品加工和生产工艺的要求,
• 订购原材料、焊接材料以及其他辅助材 料,
• 并对生产中的焊接工艺设备、其他生产设 备和工夹量具,进行购置、设计、制造或 维修。
2.材料加工工艺
• 焊接结构零件绝大多数是以金属轧制材料 为坯料,
• 所以在装配前必须按照工艺要求对制造焊 接结构的材料进行一系列的加工。
焊接结构全套课件
2)焊接结构对于脆性断裂、疲劳破坏、应力腐蚀和蠕变 破坏等都比较敏感,
3)焊接结构中存在残余应力和变形, 4)焊接会改变材料的部分性能,使焊接接头附近变为一 个不均匀体’
5)对于一些高强度的材料,因其焊接性能较差,更容易 产生焊接裂纹等缺陷。
(3)减小焊接不足的措施 1)合理的设计结构,正确的选择材料, 2)采用适宜的焊接设备和制定正确的焊接工艺, 3)良好的焊接技术及严格的质量控制。 2.焊接结构在工业发展中的作用 (1)焊接结构被广泛地应用于工业生产的各个部门。
(2)加强现场教学和参观,加深学生的感性认识,还可 以通过多媒体教学等手段开阔学生的视野,培养学生分析 问题和解决问题的能力。
第一章 焊接结构基本知识
1.1 焊接结构基本构件 1.2 焊接接头的基本知识
第一节 焊接结构基本构件
一、机器零部件焊接结构
1 .切削机床的焊接机身, 2.减速器箱体焊接结构。
1.焊接接头的组成 焊接接头由焊缝金属、熔合区和热影响区组成,如图1-
11所示。 2.焊接接头的基本形式 (1)对接接头 两板件端面通过焊接形成135°~180°夹角, (2)搭接接头 两板件部分重叠起来进行焊接所形成的接
头, (3)T形(十字)接头 将一个焊件的端面与另一焊件的表
面构成直角或近似直角,用角焊缝连接起来的接头,
2.焊缝金属的收缩 当焊缝金属冷却,由液态转为固态时,其体积要收缩。
产生焊接应力变形。
3.金属组织的变化 钢在加热及冷却过程中发生相变,可得到不同的组织,
这些组织的比容各不相同,由此也会造成焊接应力与变形。
4.焊件的刚性和拘束 焊件自身的刚性及受周围的拘束程度越大,焊接变形
越小,焊接应力越大;反之,焊件自身的刚性及受周围的 拘束程度越小,则焊接变形越大,而焊接应力越小
焊接结构制造技术与装备第27讲 第6章 典型焊接结⑥6.2.1
6.2.1 焊接梁与柱的制造
★腹板或翼板如若拼接,其对接焊缝要求焊透。
★焊接时应加引弧板和熄弧板,如图6-41所示。 ★腹板和翼板的拼接焊缝至少错开500mm,避
免焊缝交叉。
★为了减少焊后翼板的角变形,可考虑对翼板焊
前使用翼板反变形机预制(压出)反变形,其原理 如图6-42所示。反变形量的大小可参阅表6-6。
★工字梁装配的最简单方法如图6-46所示。
a)划线与安装定位角铁 b)装配T形梁 c)装配工字梁 1、3-翼板 2-定位角铁 4-腹板 5-吊具 6-直角尺
6.2.1 焊接梁与柱的制造
★定位焊的焊脚尺寸不能超过焊接时焊缝尺寸的 一半,反、正面定位焊缝要错开。 ★定位焊缝长度以30~40mm为宜,间距视结构 尺寸而定。
6.2.1 焊接梁与柱的制造
⑷ 工字梁的焊接 表6-7中电弧焊接的三种方案都可在生产中采用。 ★生产中要解决的主要问题是焊接变形和纵向角 焊缝的熔透程度,其次是工件的翻转。 ★对焊接角变形有两种处理方法:一是预防加及 时控制;二是焊接时让其自由变形,焊后统一矫 正。前者要求有焊接经验,后者要求有矫正经验。 ★采用自动焊时,经常焊后再矫正。预防角变形 的最好方法是反变形法,如表6-8。
6.2.1 焊接梁与柱的制造
图6-44 焊前准备 安装引弧、熄弧板 b)预制反变形 c)坡口清理区宽度
6.2.1 焊接梁与柱的制造
⑶ 工字梁的装配 ★对称的工字断面的梁(或柱)结构简单,制造 的程序应是先装配后焊接,即先装配成工字形状并 定位焊后再进行焊接。 ★如果加有肋板(也称筋板)的工字梁,而且是 采用焊条电弧焊或半自动二氧化碳气体保护焊,更 应把肋板装配好后,最后再焊接,否则翼板的角变 形影响肋板的装配。
1-端板
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
6.1.2 薄壁圆柱形容器的制造
⑵ 组合式筒体 一般由多层包扎、多层热套、多层绕板等方法来 制作;多层包扎容器应用最为广泛。 ① 多层包扎容器 选用13~20mm厚钢板卷制内筒再将6~12mm的 层板预弯成半圆形或瓦块形,用钢丝绳扎紧定位施 焊,使其固定在内筒上,经多层包扎达到设计厚 度,最后将筒节和封头相互组焊成容器。
6.1.2 薄壁圆柱形容器的制造
② 多层热套容器 用25~50mm的中厚板制作内筒和各外筒,将外 层筒加热膨胀后套入内筒,达到过盈配合,依次套 入各层,直至达到设计厚度。再将筒体与封头组焊 成容器,后经退火热处理,消除套合应力和焊接应 力。
6.1.2 薄壁圆柱形容器的制造
组合式筒体的特点: Ⅰ 同样厚度条件下,比整体式安全性高; Ⅱ 纵焊缝错开分布,单条焊缝缺陷对整体影响 小; Ⅲ 内外筒体中用不同的材料制作,故可节省贵 重材料; Ⅳ 多层容器之厚度不受原材料规格的限制。
6.1.2 薄壁圆柱形容器的制造
5. 筒节纵缝装配焊接 筒节卷制完成后,进行纵焊缝的装配焊接。 ⑴ 筒节纵缝的装配 ① 筒节的装配一般在V形铁或焊接滚轮架上进 行,若成批生产,可设计或选用专门的装配装置来 提高生产率。
6.1.2 薄壁圆柱形容器的制造
② 通过采用夹具保证纵缝边缘平齐,且沿整个 长度方向上间隙均匀一致后,可进行定位焊,定位 焊多采用焊条电弧焊,焊点要有一定尺寸,且焊点 间距应在200~300mm左右。 ③ 为防止纵缝装配后在吊运和存放过程中筒节 产生变形而导致不圆度,往往可在筒内点焊临时支 承。
6.1.2 薄壁圆柱形容器的制造
划线后进行下料加工。 薄板和宽度较小的毛坯料可用剪板机剪切下料; 中厚板(8mm~30mm )的低碳钢和低合金钢 板多采用气体火焰切割。 奥氏体不锈钢板和铜、铝等有色金属及其合金, 则需采用等离子弧切割。
6.1.2 薄壁圆柱形容器的制造
现在,由于数控切割机的普及,实际上人工划线 工序已被省略,只需将尺寸数据输入数控切割机即 可完成划线工序的工作。 毛坯料切割好后,要进行坡口的加工,一般采用 刨边机完成此工作。
6.1.2 薄壁圆柱形容器的制造
㈡ 薄壁圆柱形容器的制造
图6-4典型薄壁圆柱形容器结构
6.1.2 薄壁圆柱形容器的制造
薄壁容器一般是指壁厚与直径之比很小的容器。 此类容器具有结构成熟、设计理论较完善;工艺 成熟,工艺路线(流程)简单;可利用热处理方法 提高材料的性能等优点。 薄壁容器的制造难点是:焊接变形的控制,尤其 是壳体的波浪变形和焊接区的棱角(失稳变形); 焊缝质量要求高;重要结构(如航天用壳体等)还 要求很高的密封性。
6.1.2 薄壁圆柱形容器的制造
⑵ 封头的成形 封头的成形方法主要有三种,即: ① 借助于胎、模具的冲压成形; ② 旋压成形; ③ 爆炸成形。 以使用冲压成形(也称压制或压延)方法具多。
6.1.2 薄壁圆柱形容器的制造
对于直径3000mm左右的低碳钢和低合金钢中厚 板封头,常采用1000t~1500t四柱式液压机进行压 制。 考虑到常温下压制(冷压)时母材变形抗力较大 等因素,多采用加热后压制(热压)的方法来加工 封头,加热温度为母材金属的 A3 线以上。 封头压制成形后,进行二次划线,并借助于焊接 回转台进行二次切割。经验收合格后待装配。
6.1.2 薄壁圆柱形容器的制造
6.1.2 薄壁圆柱形容器的制造
3. 备料加工 备料加工就是各种零、部件毛坯料的准备过程。 ⑴ 筒节的备料加工 首先应对所用母材进行复检,内容包括化学成 分、各种力学性能、表面缺陷及外形尺寸(主要是 厚度)的检验。一般采取抽检的方法,抽检的百分 比由容器的种类决定。 钢板的选用、复检内容和比例,请参阅GB150- 1998之“4 材料”部分的规定。
6.1.2 薄壁圆柱形容器的制造
薄壁卷制容器的生产过程主要有: 1.焊前准备; 2.制定工艺流程; 3.备料加工; 4.装配和焊接; 5.检验及成品加工等。
6.1.2 薄壁圆柱形容器的制造
1.焊前准备 ⑴ 产品加工前应熟悉图纸和技术要求。 ⑵ 压力容器用钢一般均经过各种焊接性试验, 以确定与之匹配的焊接材料和焊接工艺的适应性。 ⑶ 压力容器用钢还应当具有适应各种形式热处 理的特性。 ⑷ 沸腾钢一般不允许作为压力容器用钢。 ⑸ 所有焊接工艺规范参数均应由焊接工艺评定 来确定。
6.1.2 薄壁圆柱形容器的制造
㈠ 圆柱形容器的结构特点 1.筒体 筒体是压力容器的主要组成部分,对圆柱形筒体 来说,其结构方式又可分为整体式和组合式两种。 ⑴ 整体式筒体 结构形式:单层卷焊、整体锻造、电渣重熔等。 特点:结构简单,制造方便,材料利用率和生产 的自动化程度高;用于低压、中压容器上。
6.1.2 薄壁圆柱形容器的制造
划线前要进行展开,可采用计算展开法,考虑壁 厚因素,一般按中径展开。具体展开公式如下:
L π( Dg ) S
式中 L——筒节毛坯展开长度(mm); Dg——容器公称直径(mm); δ——容器壁厚(mm); S——加工余量(包括切割余量、刨边余量和 焊接收缩量等)(mm),如两侧均需刨边,则取 10mm~15mm。
6.1.2 薄壁圆柱形容器的制造
2.制定工艺流程图 典型产品的工艺流程一般如图6-5所示。 值得注意的是,除了无损探伤外,其实每个生产 环节也都应贯穿着质量控制(检验)工作。另外, 封头直径较小时,可用一块钢板制成,无需拼接工 艺。
6.1.2 薄壁圆柱形容器的制造
图6-5 典型单层卷制薄壁容器生产工艺流程图
பைடு நூலகம்
6.1.2 薄壁圆柱形容器的制造
⑵ 封头的备料加工 母材的复检合格后,进行划线下料。 倘若封头毛坯直径较大,由于板材宽度的限制, 需进行毛坯料的拼接,要求拼接焊缝必须焊透。
6.1.2 薄壁圆柱形容器的制造
4. 成形加工 ⑴ 筒节的卷制 可选用三辊或四辊卷板机,对已加工好的筒节毛 坯料进行卷制加工。 对厚度超过20mm的高强钢可考虑热卷。要保证 筒节的卷制质量,不可以产生错口、鼓形、锥形及 椭圆等缺陷。
