墙体细部构造
合集下载
墙体细部构造—墙体保温构造(建筑构造)
墙体保温构造
EPS聚苯板外保温施工步骤
墙体保温构造
优势
1、保温效果好 2、改善室内环境 3、对墙体保护好 4、应用范围广
特点 1、防火 2、保温
墙体保温构造
放置要求
• 设有外墙外保温材料的建（构）筑物全部列入烟花爆竹 禁放范围，其中属于重点消防单位的高层建（构）筑物 及其周边60米范围内为禁放区域，其他10层以上或高于 24米以上的建（构）筑物周边30米范围内为禁放区域
墙体保温构造
定义
• 外墙保温是PS）等 材料复合而成，现场粘结施工。
墙体保温构造
外墙保温构造做法（EPS聚苯板外保温施工）
基层处理→测量放线→粘贴EPS聚苯板→聚苯板打磨→涂 抹面胶浆→铺压耐碱玻纤网格布→涂抹面胶浆→涂耐水弹性 腻子和→面层涂料或面砖施工。
墙体细部构造—圈梁(建筑构造)
墙体的细部构造——圈梁
圈梁是沿房屋外墙、内纵墙和部 分横墙在墙内设置的连续封闭的梁。 它的作用是增加墙体的稳定性，加强 房屋的空间刚度及整体性，防止由于 基础的不均匀沉降、震动荷载等引起 的墙体开裂，提高房屋抗震性能。
墙体的细部构造——圈梁
（1）圈梁的设置数量 圈梁的数量与房屋层数、高度、地基土状况及地震烈 度（指地震波的传递，使某一地点建筑受到影响的强弱程度）等因素有关。
（2）圈梁的位置 圈梁常设于基础内、楼盖处、屋盖处。圈梁的具体设置位置 与圈梁的设置数量有关。
（3）圈梁的种类、断面尺寸及配筋要求 圈梁有钢附加圈梁 圈梁应连续地设在同一水平面上，并形成封闭状。
墙体的细部构造——圈梁
圈梁分类
（1）钢筋砖圈梁 它多用于非抗震区，结合钢筋砖过梁沿外墙形成。钢筋砖圈梁在楼层标高的墙身上， 其高度为4-6皮砖，宽度与墙同厚，砌筑砂浆不低于M5，钢筋水平间距不大于 120mm。 （2）钢筋混凝土圈梁 它的宽度宜与墙同厚，当墙厚为240mm以上时，其宽度可取为墙厚的2/3，且不小 于240mm；其高度不应小于120mm，且应与砖的皮数相适应，基础圈梁的最小高度 为180mm。
墙体的细部构造——圈梁
附加圈梁的设置
圈梁是沿房屋外墙、内纵墙和部 分横墙在墙内设置的连续封闭的梁。 它的作用是增加墙体的稳定性，加强 房屋的空间刚度及整体性，防止由于 基础的不均匀沉降、震动荷载等引起 的墙体开裂，提高房屋抗震性能。
墙体的细部构造——圈梁
（1）圈梁的设置数量 圈梁的数量与房屋层数、高度、地基土状况及地震烈 度（指地震波的传递，使某一地点建筑受到影响的强弱程度）等因素有关。
（2）圈梁的位置 圈梁常设于基础内、楼盖处、屋盖处。圈梁的具体设置位置 与圈梁的设置数量有关。
（3）圈梁的种类、断面尺寸及配筋要求 圈梁有钢附加圈梁 圈梁应连续地设在同一水平面上，并形成封闭状。
墙体的细部构造——圈梁
圈梁分类
（1）钢筋砖圈梁 它多用于非抗震区，结合钢筋砖过梁沿外墙形成。钢筋砖圈梁在楼层标高的墙身上， 其高度为4-6皮砖，宽度与墙同厚，砌筑砂浆不低于M5，钢筋水平间距不大于 120mm。 （2）钢筋混凝土圈梁 它的宽度宜与墙同厚，当墙厚为240mm以上时，其宽度可取为墙厚的2/3，且不小 于240mm；其高度不应小于120mm，且应与砖的皮数相适应，基础圈梁的最小高度 为180mm。
墙体的细部构造——圈梁
附加圈梁的设置
(完整版)墙体的细部构造
钢筋砖过梁
度一般为跨度的1/15～1/10，过梁跨度为2～3m。
钢筋砖过梁
钢筋砖过梁是用砖平砌，并在灰缝中加适量钢筋。 钢筋砖过梁的跨度不应超过1.5m，砂浆强度等级不宜 低于M5.0。其做法是在第一皮砖下的砂浆层内放置钢 筋，过梁的高度应经计算确定，一般不少于5皮砖，同 时不小于洞口跨度的1/5，钢筋的数量为120mm墙厚不 少于1Φ5，钢筋每边伸入砌体支座内的长度不宜小于 240mm。
图4.11
图4.11 散水构造
(a)砖散水；(b)三合土散水；(c)块石散水； (d)混凝土散水；(e)季节性冰冻地区的散水
明沟
明沟是将雨水集中排入下水道系统中去，属有组织 的排水形式。排水沟的构造做法有混凝土排水沟、砖 砌排水沟和石砌排水沟等。
防潮层
为防止土壤中的水分由于毛细孔作用进入墙内，在墙中 设置的连续防水层称墙身防潮层。防潮层的构造做法有防 水砂浆防潮层、细石混凝土防潮层和油毡防潮层等。防潮 层的位置与地面情况有关。当室内地面为实铺构造时，外 墙防潮层的位置应设在室外地面以上、首层室内地面混凝 土垫层的上下表面之间，一般在室内地面以下60mm处。内 墙两侧地面有高差时，防潮层分别设在两侧地面以下60mm 处，并在两防潮层间墙靠土一侧加设垂直防潮层。
砂浆、水刷石等面层，或贴天然石材。勒脚的高 度一般距室外地坪500mm以上或考虑造型的 要求与窗台平齐
勒脚的构造 (a)抹水泥砂浆或水刷石；(b)加厚墙身并抹灰；(c)镶砌石材；(d)用石材砌筑
实例图
散水
散水是将雨水散开到离房屋较远的室外地面上去， 是自由排水的形式。散水的构造做法有砖散水、 三合土散水、块石散水、混凝土散水、季节性冰 冻地区散水等，散水的宽度一般为600～1000mm， 坡度3%～5%，并应比屋顶檐口宽出100～200mm。
《墙体的细部构造》课件
维护与保养建议
墙体的维护与保养对建筑的寿命和舒适度有重要影响，需要定期检查和维护。
《墙体的细部构造》PPT 课件
墙体的细部构造是建筑中至关重要的一部分， 本课件将介绍墙体的组成、结构和材料选择。
墙体的定义和作用
• 墙体承担着支撑结构和分隔空间的作用，是建筑的基础组成部分。 • 墙体的分类和材料选择在建筑设计中具有重要意义。
墙体结构
1
组成和构造
墙体由基底、ห้องสมุดไป่ตู้筑材料和胶结材料组成，需要合理的施工工艺。
2
施工方法和注意事项
墙体保温材料的正确施工方法和注意事项可以保证建筑的保温效果和安全性。
3
与墙体结构的协调
墙体保温材料在与墙体结构的协调上需要考虑合理的施工工艺和材料选择。
总结
细节选择
墙体构造细节的选择需要考虑结构的合理性和美观度。
施工注意事项
墙体施工过程中需要注意施工工艺和材料的选择，确保质量和安全。
2
管线布置
墙体内部的管线布置需要考虑结构牢固、布线合理和维护便利。
3
装饰和保温
墙体外部的装饰和保温可以提升建筑的外观和保温性能。
墙体砖石的使用
分类和特点
墙体砖石分为实心砖、空心砖等，具有不同的坚固性和隔音性能。
环保性能
墙体砖石的环保性能对建筑空气质量和居住环境有着重要的影响。
施工方法和注意事项
墙体砖石的正确施工方法和注意事项可以保证建筑结构的安全和稳定。
墙体涂料的选择
1 分类和特点
墙体涂料有乳胶漆、油漆 等，具有不同的颜色、质 地和防水性能。
2 耐用性和环保性能
墙体涂料的耐久性和环保 性能对建筑的维护和居住 舒适度有重要影响。
墙体的维护与保养对建筑的寿命和舒适度有重要影响，需要定期检查和维护。
《墙体的细部构造》PPT 课件
墙体的细部构造是建筑中至关重要的一部分， 本课件将介绍墙体的组成、结构和材料选择。
墙体的定义和作用
• 墙体承担着支撑结构和分隔空间的作用，是建筑的基础组成部分。 • 墙体的分类和材料选择在建筑设计中具有重要意义。
墙体结构
1
组成和构造
墙体由基底、ห้องสมุดไป่ตู้筑材料和胶结材料组成，需要合理的施工工艺。
2
施工方法和注意事项
墙体保温材料的正确施工方法和注意事项可以保证建筑的保温效果和安全性。
3
与墙体结构的协调
墙体保温材料在与墙体结构的协调上需要考虑合理的施工工艺和材料选择。
总结
细节选择
墙体构造细节的选择需要考虑结构的合理性和美观度。
施工注意事项
墙体施工过程中需要注意施工工艺和材料的选择，确保质量和安全。
2
管线布置
墙体内部的管线布置需要考虑结构牢固、布线合理和维护便利。
3
装饰和保温
墙体外部的装饰和保温可以提升建筑的外观和保温性能。
墙体砖石的使用
分类和特点
墙体砖石分为实心砖、空心砖等，具有不同的坚固性和隔音性能。
环保性能
墙体砖石的环保性能对建筑空气质量和居住环境有着重要的影响。
施工方法和注意事项
墙体砖石的正确施工方法和注意事项可以保证建筑结构的安全和稳定。
墙体涂料的选择
1 分类和特点
墙体涂料有乳胶漆、油漆 等，具有不同的颜色、质 地和防水性能。
2 耐用性和环保性能
墙体涂料的耐久性和环保 性能对建筑的维护和居住 舒适度有重要影响。
墙体细部构造
定。为了施工方便，梁高应与砖的皮数相适应，以方便墙体连 续砌筑，故常见梁高为60mm、120mm、180mm、240mm，即60mm
的整倍数。梁宽一般同墙厚，梁两端支承在墙上的长度不少于
240mm，以保证足够的承压面积。 过梁断面形式有矩形和L形。为简化构造，节约材料，可
将过梁与圈梁、悬挑雨篷、窗楣板或遮阳板等结合起来设计。
沉降缝设置举例
3、防震缝 防震缝是为了防止建筑物的各部分在地震时相互撞击造 成变形和破坏而设置的垂直缝。防震缝应将建筑物分成若干 体型简单、结构刚度均匀的独立单元。 （1）防震缝的位置 建筑平面体型复杂，有较长的突出部分，应用防震缝将 其分简单规整的独立单元； 建筑物（砌体结构）立面高差超过6m，在高差变化处须 设防震缝； 建筑物毗连部分结构的刚度、重量相差悬殊处； 建筑物有错层且楼板高差较大时，须在高度变化处设防 震缝。 防震缝应与伸缩缝、沉降缝协调布置。 （2）防震缝宽 防震缝宽与结构形式、设防烈度、建筑物高度有关。在 砖混结构中，缝宽一般取50~100mm，多（高）层钢筋混凝土 结构防震缝最小宽度（见下表）。
为了保证墙体的强度，砖砌体的砖缝必须横平竖直，错 缝搭接，避免通缝。同时砖缝砂浆必须饱满，厚薄均匀。常
用的错缝方法是将顶砖和顺砖上下皮交错砌筑。每排列一层
砖称为一皮。常见的砖墙砌式有全顺式（120墙）[如图]，一 顺一顶式、三顺一顶式或多顺一顶式、每皮顶顺相间式也叫
十字式（240墙），两平一侧式（180墙）等（砖墙的组砌方
时一般设散水，但应加滴水砖（石）带。散水的做法通常是
在素土夯实上铺三合土、混凝土等材料，厚度60-70mm。散 水应设不小于3%的排水坡。散水宽度一般0.6-1.0m。散水与 外墙交接处应设分格缝，分格缝用弹性材料嵌缝，防止外墙 下沉时将散水拉裂。散水整体面层纵向距离每隔6-12m做一
的整倍数。梁宽一般同墙厚，梁两端支承在墙上的长度不少于
240mm，以保证足够的承压面积。 过梁断面形式有矩形和L形。为简化构造，节约材料，可
将过梁与圈梁、悬挑雨篷、窗楣板或遮阳板等结合起来设计。
沉降缝设置举例
3、防震缝 防震缝是为了防止建筑物的各部分在地震时相互撞击造 成变形和破坏而设置的垂直缝。防震缝应将建筑物分成若干 体型简单、结构刚度均匀的独立单元。 （1）防震缝的位置 建筑平面体型复杂，有较长的突出部分，应用防震缝将 其分简单规整的独立单元； 建筑物（砌体结构）立面高差超过6m，在高差变化处须 设防震缝； 建筑物毗连部分结构的刚度、重量相差悬殊处； 建筑物有错层且楼板高差较大时，须在高度变化处设防 震缝。 防震缝应与伸缩缝、沉降缝协调布置。 （2）防震缝宽 防震缝宽与结构形式、设防烈度、建筑物高度有关。在 砖混结构中，缝宽一般取50~100mm，多（高）层钢筋混凝土 结构防震缝最小宽度（见下表）。
为了保证墙体的强度，砖砌体的砖缝必须横平竖直，错 缝搭接，避免通缝。同时砖缝砂浆必须饱满，厚薄均匀。常
用的错缝方法是将顶砖和顺砖上下皮交错砌筑。每排列一层
砖称为一皮。常见的砖墙砌式有全顺式（120墙）[如图]，一 顺一顶式、三顺一顶式或多顺一顶式、每皮顶顺相间式也叫
十字式（240墙），两平一侧式（180墙）等（砖墙的组砌方
时一般设散水，但应加滴水砖（石）带。散水的做法通常是
在素土夯实上铺三合土、混凝土等材料，厚度60-70mm。散 水应设不小于3%的排水坡。散水宽度一般0.6-1.0m。散水与 外墙交接处应设分格缝，分格缝用弹性材料嵌缝，防止外墙 下沉时将散水拉裂。散水整体面层纵向距离每隔6-12m做一

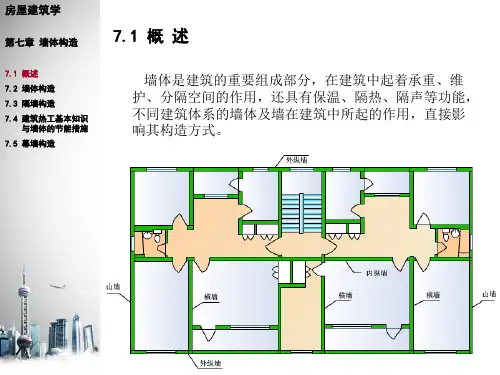

房屋建筑学第七章 墙体构造
第七章 墙体构造
7.4 建筑热工基本知识与墙体的节能措施
7.1 概述 7.2 墙体构造 7.3 隔墙构造 7.4 建筑热工基本知识
与墙体的节能措施 7.5 幕墙构造
7.4.1 围护结构的传热
1. 传热的方式与过程 建筑物是通过自身的围护结构来实现建筑室内与室外环 境之间的热量交换的。这种热量的传递过程，称为围护 结构的传热过程。
③ 石灰砂浆 由石灰、砂和水按一定配比拌和而成，其 强度和防潮性能较差，常用于强度要求不高、不受 潮的砌体和抹灰层。
砂浆的强度等级以其抗压强度进行划分，共分为五级：
M15\M10\M7.5\M5\M2.5
房屋建筑学
第七章 墙体构造
7.1 概述 7.2 墙体构造 7.3 隔墙构造 7.4 建筑热工基本知识
② 烧结多孔砖 以粘土、页岩、煤矸石或粉煤灰为主要原料， 进过焙烧而成，孔洞率不小于25%，孔的尺寸小而数量多， 主要用于承重部位的砖，简称多孔砖。
砖的强度等级以其抗压强度进行划分，共分为五级： MU30\MU25\MU20\MU15\MU10
房屋建筑学
第七章 墙体构造
7.1 概述 7.2 墙体构造 7.3 隔墙构造 7.4 建筑热工基本知识
一般适用于多层砌体结构的非承重墙。
2. 砌块隔墙
砌块隔墙多采用轻质多空的材料砌筑。与烧结砖相比， 有自重轻、隔热性能好、块体较大等优点。
房屋建筑学
第七章 墙体构造
7.3.1 砌筑隔墙
7.1 概述 7.2 墙体构造 7.3 隔墙构造 7.4 建筑热工基本知识
与墙体的节能措施 7.5 幕墙构造
房屋建筑学
（3）钢筋混凝土过梁
房屋建筑学
第七章 墙体构造
7.1 概述 7.2 墙体构造 7.3 隔墙构造 7.4 建筑热工基本知识
7.4 建筑热工基本知识与墙体的节能措施
7.1 概述 7.2 墙体构造 7.3 隔墙构造 7.4 建筑热工基本知识
与墙体的节能措施 7.5 幕墙构造
7.4.1 围护结构的传热
1. 传热的方式与过程 建筑物是通过自身的围护结构来实现建筑室内与室外环 境之间的热量交换的。这种热量的传递过程，称为围护 结构的传热过程。
③ 石灰砂浆 由石灰、砂和水按一定配比拌和而成，其 强度和防潮性能较差，常用于强度要求不高、不受 潮的砌体和抹灰层。
砂浆的强度等级以其抗压强度进行划分，共分为五级：
M15\M10\M7.5\M5\M2.5
房屋建筑学
第七章 墙体构造
7.1 概述 7.2 墙体构造 7.3 隔墙构造 7.4 建筑热工基本知识
② 烧结多孔砖 以粘土、页岩、煤矸石或粉煤灰为主要原料， 进过焙烧而成，孔洞率不小于25%，孔的尺寸小而数量多， 主要用于承重部位的砖，简称多孔砖。
砖的强度等级以其抗压强度进行划分，共分为五级： MU30\MU25\MU20\MU15\MU10
房屋建筑学
第七章 墙体构造
7.1 概述 7.2 墙体构造 7.3 隔墙构造 7.4 建筑热工基本知识
一般适用于多层砌体结构的非承重墙。
2. 砌块隔墙
砌块隔墙多采用轻质多空的材料砌筑。与烧结砖相比， 有自重轻、隔热性能好、块体较大等优点。
房屋建筑学
第七章 墙体构造
7.3.1 砌筑隔墙
7.1 概述 7.2 墙体构造 7.3 隔墙构造 7.4 建筑热工基本知识
与墙体的节能措施 7.5 幕墙构造
房屋建筑学
（3）钢筋混凝土过梁
房屋建筑学
第七章 墙体构造
7.1 概述 7.2 墙体构造 7.3 隔墙构造 7.4 建筑热工基本知识
墙体细部构造
①外墙、内纵墙及部分横墙 如何理解？
②连续而封闭
b:如果不连续而封闭，怎么办？ 按要求圈梁应该在同一水平面上连续、封闭， 但当圈梁被门窗洞口（如楼梯间窗口洞）截断 时，应在洞口上部设置附加圈梁进行搭接补强。
附加圈梁的搭接长度不应小于两梁高差的两倍， 亦不小于1000mm
C:附加圈梁与过梁有何区别？
3、圈梁的位置：板平圈梁、板底圈梁
板底圈梁
板平Байду номын сангаас梁
4、圈梁的构造形式 钢筋砼圈梁： 钢筋砖圈梁：
5、圈梁的截面尺寸与最小配筋
截面高度
截面尺寸 截面宽度 最小配筋 与地震设防烈度有关
6、圈梁的设置要求 A 地震设防区 横墙承重
竖向布置（檐口部位必设） 一般要求层层设置。地基条件不好或多层 房屋需设地圈梁。
B:非地震设防区 1、单层房屋：砖砌体房屋，檐高为5~8m，在檐口 标高处设置圈梁一道；檐口大于8m时应增加数量； 有吊车或较大震动设备的单层工业房屋，除在檐口 和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增 加设置数量。 2、在软弱地基或不均匀地基上的多层房屋，应在 基础和顶层各设置一道圈梁，其它各层可隔层或每 层设置。
墙 体 细 部 构 造
墙体细部构造包含的内容
1、墙脚节点（已讲） 2、窗台、过梁节点（已讲） 3、加固措施：圈梁、构造柱
一、回顾复习 1
1、墙脚节点细部构造包含的内容有哪些？
2、墙身水平防潮层的位置由什么决定？ 水平防潮层常用做法有哪些?
回顾复习 2 墙体的细部构造之 窗台
过梁
什么是过梁？ 过梁在墙上的搁置长度是多少？ L型过梁的缺口一般朝外还是朝内？
二、新授 （六）圈梁（QL俗称“腰箍”）
a:圈梁在砌体结构建筑中有何作用？
墙体的细部构造
墙体的细部构造
图6-14 构造柱
建筑识图与构造
门窗过梁简称过梁，是指设置在门窗洞口上 部的横梁，主要用来承受洞口上部墙体传来的荷 载，并把这些荷载传递给洞口两侧的墙体。过梁 的种类较多，目前常用的有砖拱过梁、钢筋砖过 梁和钢筋混凝土过梁三种，其中以钢筋混凝土过 梁最为常见。
墙体的细部构造
1.4 构造柱
构造柱是设在墙体内的钢筋混凝土现浇柱，主要作用是与 圈梁共同形成空间骨架，以增加房屋的整体刚度，提高抗震能 力。
墙体的细部构造
常用的踢脚有水泥砂浆踢脚、塑料地板踢脚、水磨石踢脚、大理石(花岗 石)踢脚、硬木踢脚等， 墙裙是踢脚的延伸，高度一般为1 200～1 800 mm。 卫生间、厨房墙裙的作用是防水和便于清洗，常用的墙裙有 水泥砂浆墙裙、乳胶漆墙裙、水磨石墙裙、石质板材墙裙等。 一般居室内墙裙主要做装饰用，常用的有纸面石膏板贴面墙 裙、塑料条形扣板墙裙、胶合板(或实木板)墙裙等。
钢筋混凝土构造柱不单设基础，但应伸入室外地面以下 500 mm的基础内，或锚固于地圈梁内。构造柱断面尺寸不小 于240 mm×180 mm，主筋不小于412，箍筋为6@250 mm。
墙体的细部构造
墙与柱之间沿墙高每500 mm设26钢筋拉接，每边伸入墙 内不小于1 m。构造柱在施工时，应先砌墙并留马牙槎，随着 墙体的上升，逐段浇筑钢筋混凝土构造柱，构造柱混凝土强度 一般为C20。构造柱如图6-14所示。
墙体的细部构造
1.3 门窗洞口构造
1）窗台
窗台是窗洞下部的构造，用来排除窗外侧流 下的雨水和内侧的冷凝水，并起一定的装饰作用。 位于窗外的叫作外窗台，位于室内的叫作内窗台。 当墙很薄，窗框沿墙内缘安装时，可不设内窗台。 窗台的构造如图6-10所示。
墙体细部构造实践报告
墙体细部构造实践报告咱这回啊，就好好讲讲这墙体细部构造的实践情况。
先说这开始之前，那可得做好充分的准备工作。
各种工具、材料都得备齐喽，像测量工具、砌墙的砖头、水泥、沙子啥的，一个都不能少。
而且还得把场地收拾干净，清清爽爽的，好干活儿。
真正动手的时候，先从基础部分开始。
这基础得打得扎实，就像盖房子得先把地基弄牢固一样。
我们特别注意了基础的深度和宽度，严格按照设计要求来，一点儿也不敢马虎。
在砌砖的时候，砖与砖之间的缝隙要均匀，灰浆得饱满，这样墙体才能结实。
说到墙体的转角和交接处，那更是关键的地方。
得保证砖头交错搭接，增加墙体的稳定性。
还有门窗洞口周边，也得加强处理，安上预制的过梁，免得日后出现裂缝啥的。
在砌墙的过程中，还得时不时地用水平仪和铅垂线测量一下，看看墙体是不是垂直平整。
要是歪了斜了，那可就麻烦啦。
就好比一个人走路，得走得直溜，不能东倒西歪的。
说到墙体的防潮层，那也是不能忽视的。
我们按照要求，在合适的位置铺设了防潮材料，防止地下的潮气渗进墙里。
这就好比给墙体穿上了一层防水的衣服，保护它不受潮气的侵害。
另外，墙体上的各种预埋件和预留孔洞也都得精心处理。
比如说电线的线槽、水管的孔洞，位置得准，尺寸得合适。
不然等后期安装的时候，发现不对劲儿，那可就又得返工，费事儿又费钱。
这实践过程中啊，也遇到了一些问题。
有时候灰浆调配得不好，太稀或者太稠，都影响施工质量。
还有就是砌墙的速度没掌握好，导致部分墙体干得不均匀。
不过好在，发现问题后，我们及时调整，请教了有经验的师傅，总算是把问题都解决了。
通过这次墙体细部构造的实践，真是学到了不少实实在在的东西。
明白了每一个小细节都关乎着墙体的质量和稳定性，一点儿都不能马虎。
就像过日子，每一个小环节都得认真对待，才能把日子过得红火。
也深深体会到了建筑工人的不容易，他们凭着自己的手艺和经验，一砖一瓦地盖起了高楼大厦。
墙体一般构造与细部构造及设计
墙身防潮层应在所有的内外墙中连续设置， 且按构造形式不同分为水平防潮层和垂直防潮 层两种。
墙体的一般构造和 细部构造及设计
• 防潮层的位置
– 当室内地面垫层为混凝土等密实材料时，防潮层设 在垫层厚度中间位置，一般低于室内地坪60mm；
– 当室内地面垫层为三合土或碎石灌浆等非刚性垫层 时，防潮层的位置应与室内地坪平齐或高于室内地 坪60mm；
非承重墙：凡不承受上部传来的荷载的墙。 非承重墙包括隔墙、填充墙和 幕墙等。
墙体的一般构造和 细部构造及设计
• 按施工方法分：
叠砌墙：将各种加工好的块材用砂浆按一定的 技术要求砌筑而成的墙体
板筑墙：直接在墙体部位竖立模板，在模板内 夯筑粘土或浇筑混凝土，经振捣密实 而成的墙体
装配式板材墙：将工厂生产的大型板材运至现 场进行机械化安装而成的墙
墙体的一般构造和 细部构造及设计
3.1.2 墙体的构造要求
根据墙体所处的位置及功能的不同， 墙体构造应满足如下要求：
– 具有足够的强度和稳定性 – 具有必要的保温、隔热性能 – 满足防火要求 – 满足隔声要求
墙体的一般构造和 细部构造及设计
3.2 砖墙的构造
3.2.1 砖墙的材料 •砖 按材料分有粘土砖、炉渣砖、灰砂砖、 粉煤灰砖等；按形状分为实心砖、空心砖 和多孔砖等。 普通实心砖的规格为 240mm×115mm×53mm (图3.1)。 为适应建筑模数及节能的要求等，近 年来开发了墙细体部许的构多一造般及砖构设型造计，和 如空心砖、多孔砖
墙体的一般构造和 细部构造及设计
3.2.3 墙体细部构造
墙体细部构造 包括墙身防潮、勒 脚、散水、窗台、 门窗过梁、圈梁和 构造柱等(图3.9)。
墙体的一般构造和 细部构造及设计
墙体的一般构造和 细部构造及设计
• 防潮层的位置
– 当室内地面垫层为混凝土等密实材料时，防潮层设 在垫层厚度中间位置，一般低于室内地坪60mm；
– 当室内地面垫层为三合土或碎石灌浆等非刚性垫层 时，防潮层的位置应与室内地坪平齐或高于室内地 坪60mm；
非承重墙：凡不承受上部传来的荷载的墙。 非承重墙包括隔墙、填充墙和 幕墙等。
墙体的一般构造和 细部构造及设计
• 按施工方法分：
叠砌墙：将各种加工好的块材用砂浆按一定的 技术要求砌筑而成的墙体
板筑墙：直接在墙体部位竖立模板，在模板内 夯筑粘土或浇筑混凝土，经振捣密实 而成的墙体
装配式板材墙：将工厂生产的大型板材运至现 场进行机械化安装而成的墙
墙体的一般构造和 细部构造及设计
3.1.2 墙体的构造要求
根据墙体所处的位置及功能的不同， 墙体构造应满足如下要求：
– 具有足够的强度和稳定性 – 具有必要的保温、隔热性能 – 满足防火要求 – 满足隔声要求
墙体的一般构造和 细部构造及设计
3.2 砖墙的构造
3.2.1 砖墙的材料 •砖 按材料分有粘土砖、炉渣砖、灰砂砖、 粉煤灰砖等；按形状分为实心砖、空心砖 和多孔砖等。 普通实心砖的规格为 240mm×115mm×53mm (图3.1)。 为适应建筑模数及节能的要求等，近 年来开发了墙细体部许的构多一造般及砖构设型造计，和 如空心砖、多孔砖
墙体的一般构造和 细部构造及设计
3.2.3 墙体细部构造
墙体细部构造 包括墙身防潮、勒 脚、散水、窗台、 门窗过梁、圈梁和 构造柱等(图3.9)。
墙体的一般构造和 细部构造及设计
墙体细部构造
墙体细部构造
表3.2
圈梁设置要求及配筋
设 计 烈 度
圈梁设置及配筋 沿外墙及内 纵墙
6、7度
屋盖处必须设置， 楼盖处隔层设置； 屋盖处必须设置， 楼盖处隔层设置； 屋盖处间距不大于 7m；楼盖处间距不 大于15m；构造柱对 应部位 4φ 8 250mm
8度
9度
圈
梁 设 置 沿内横墙
屋盖处及 屋盖处及每层楼 每层楼盖 盖处 处 屋盖处及每层楼 盖处；屋盖处间 距不大于7m；楼 盖处间距不大于 7m；构造柱对应 部位 4φ 10 200mm 屋盖处及 每层楼盖 处；各层 所有的横 墙 4φ 12 150mm
2、沉降缝
• 为减少地基不均匀沉降对建筑物造成危害，在建 筑物某些部位设置从基础到屋面全部断开的垂直 缝称为沉降缝。 • （1）沉降缝的设置原则是： ①平面形状复杂的建筑物转角处； ②地基不均匀，难以保证建筑物各部分沉降量一 致； ③同一建筑物相邻部分高度或荷载相差很大，或 结构形式不同； ④建筑物的基础类型不同，以及分期建造房屋的 毗连处。 • （2）沉降缝的缝宽 • 沉降缝的缝宽与地基情况和建筑物高度有关，其 沉降缝宽度一般为30~70mm，在软弱地基上其 缝宽应适当增加。
3、防震缝
• 防震缝是为了防止建筑物的各部分在地震时相互撞击造成变形和破坏而设 置的垂直缝。 • （1）防震缝的位置 • 建筑平面体型复杂，有较长的突出部分，应用防震缝将其分简单规整的独 立单元； • 建筑物（砌体结构）立面高差超过6m，在高差变化处须设防震缝； • 建筑物毗连部分结构的刚度、重量相差悬殊处； • 建筑物有错层且楼板高差较大时，须在高度变化处设防震缝。 • 防震缝应沿建筑物全高设置，基础可不断开。 • 防震缝应与伸缩缝、沉降缝协调布置。地震区需设伸缩缝和沉降缝时，须 按防震缝构造要求处理。 • 防震缝封盖作法与伸缩缝相同，但不应做错缝和企口缝。由于防震缝的宽 度比较大，构造上更应注意做好盖缝防护构造。
墙体细部构造
（一）墙身的细部构造为了保证墙体的耐久性和墙体与其他构件的连接，应在相应的位置进行构造处理。
墙身的细部构造包括墙脚、门窗洞口、墙身加固措施、变形缝构造以及其他构造等。
1、墙脚构造墙脚是指室内地面以下基础以上的这段墙体，内外墙都有墙脚，外墙的墙脚又称为勒脚。
由于墙脚位于地下，砌体本身存在很多微孔，常受到地表水和土壤中水的侵袭，致使墙身受潮、饰面层脱落、影响室内外环境。
因此，必须做好墙脚的防潮、增强勒脚的坚固及耐久性、排除房屋四周地面的水。
吸水率较大、对干湿交替作用敏感的砖和砌块不能用于墙脚部位，如加气混凝土砌块等。
a）墙身防潮墙身防潮的方法是在墙脚铺设防潮层，防治土壤和地面水渗入砖墙体。
1）防潮层的位置当室内地面垫层为混凝土等密实材料时，防潮层的位置应设在垫层范围内，低于室内地面60mm处，同时还应至少室外地坪150mm，防止雨水溅湿墙面。
当室内地面垫层为透水材料（如炉渣、碎石等），水平防潮层的位置应平齐或高于室内地面处。
当内墙两侧地面出现高差时，还应设竖向防潮层。
墙身防潮层的位置如图3—2所示。
图3—2 墙身防潮层的位置2）防潮层的构造做法（如图3—3、3--4所示）墙身水平防潮层的构造做法常用的有以下三种：第一，防水砂浆防潮层，采用1：2水泥砂浆加水泥用量3%~5％防水剂，厚度为20~25mm或用防水砂浆砌三皮砖作防潮层。
此种做法构造简单，但砂浆开裂或不饱满时影响防潮效果。
第二，细石混凝土防潮层，采用60mm厚的细石混凝土带，内配三根φ6钢筋，其防潮性能好。
第三，油毡防潮层，先抹20mm厚水泥砂浆找平层，上铺一毡二油，此种做法防水效果好，但有油毡隔离，削弱了砖墙的整体性，不应在刚度要求高或地震区采用。
如果墙脚采用不透水的材料（如条石或混凝土等），或设有钢筋混凝土地圈梁时，可以不设防潮层。
图3—3 水平防潮层的做法（a）油毡防潮层（b）防水砂浆防潮层（c）防水砂浆砌砖（d）细石混凝土防潮层图3—4 垂直防潮层的做法b）勒脚构造勒脚是外墙的墙脚，和内墙脚一样，受土壤中水分的侵蚀，应作相同的防潮层。
建筑识图 墙体构造
三、墙体的构造 （砌体墙）
定义：由各种砖块、块材和砂浆按一定要求砌筑而成的墙体。
优点：原材料来源丰富广泛，施工方便，物理性能优异。 缺点：采用砖混结构时，强度低，自重大，抗震性能较差。 使用粘土砖时，土地资源破坏严重。
第三章 墙 体
建
筑
构
造
Architectural Construction
砖
墙
砌体墙的分类
■
中高层及高层住宅
现浇钢筋混凝土承重 墙板、楼板，砌体非承 重墙，做粉刷……
■
型钢梁、柱，现浇钢筋混凝土楼 板，预制轻混凝土墙板，贴面砖、 做粉刷……
■
■
高层公共建筑
■
现浇钢筋混凝土梁、 柱、楼板，砌体隔墙， 玻璃幕墙……
■
型钢梁、柱，复合楼板， 砌体隔墙，玻璃及金属 幕墙……
现浇钢筋混凝土承重 墙板、楼板，玻璃及轻 混凝土幕墙……
• 陶粒砖——陶粒又名粘土陶粒，陶粒是一种陶瓷质地的人造颗 粒，陶粒砖是由轻质陶粒制成，它具有防火、质轻、高强、隔 热、防潮等优点，
• 最适合于空层框架建筑墙体材料，也可用作旧建筑物重新间隔 的墙体材料。 • 使用方便，规格整齐。施工时可以随意切割、安装喉管。
陶粒空心砖
页岩多孔砖
• 混凝土小型空心砌块：（注：承重）它由 普通混凝土或轻集料混凝土制成，规格尺 寸：390mmX190mmX190mm。
PS.几种常用的建筑体系
一、墙承重体系 二、骨架承重体系 三、排架承重体系
低层及 多层住宅
■
■
砌体墙承重、 钢筋混凝土楼板、 做粉刷……
■
型钢梁、柱，复合楼板、 木屋面板瓦屋面、 砌体隔墙及外墙， 贴石材、做粉刷……
