热镀锌带钢被忽视的几种缺陷分析

合集下载

热镀锌带钢表面缺陷及解决措施

热镀锌带钢表面缺陷及解决措施一、锌粒：在热镀锌带钢表面上分布有类米粒的小点，习惯上称为锌粒。

锌粒缺陷大致可分两种：1.一种是带钢上下表面粘附大量颗粒状，在带钢局部增加了锌层厚度，造成表面粗糙不平，既不美观而对使用有害俗称锌粒。

表现形式有两种，其一颗粒较大的锌粒，成份主要是铁—锌化合物，也就是底渣，造成这种缺陷的原因是锌锅中底渣过多上浮，粘到钢板表面所引起的。

其二颗粒较小的锌粒，成份主要是铁—锌—铝化合物，也就是自由渣，造成这种缺陷的原因是锌锅中自由渣过多粘到钢板表面所引起的。

解决的方法：(1)合理的控制锌液温度450℃—470℃与带钢入锌锅温度480℃—490℃。

前者的目的是最大限度减少带钢表面铁的溶解度，后者是加速F2AL5层的形成。

(2)严格控制锌液中的化学成份，向锌锅中合理添加合金锭，保证锌液Al的百分含量在0.18～0.22%。

其目的一方面是稳定的锌液化学成份有利F2AL5层的形成，另一方面是锌液中过饱和的铁首先与足够量的铝结合形成铁—锌—铝化合物，也就是自由渣，以减少底渣的形成。

(3)提高原料表面清洁度，减少故障停机次数。

提高原料表面清洁度是为了在正常生产中最大限度减少带钢表面带入锌锅的“脏物”。

故障停机次数在很大程度上决定锌液中铁含量的多少，由于退火炉没有带钢停机防氧化功能，停机后炉内带钢表面大量氧化，启车后被带入锌锅，使锌液中铁含量急速增加。

同时停机后带钢长时间停留在锌液中使F2AL5层遭到破坏铁会大量溶入锌液中。

而在正常生产条件下大量的铁是无法形成自由渣的，这时就会直接形成底渣。

故障停机的随机性和停机时间的不确定性使提前和临时添加铝变得可操作性不强。

减少故障停机次数和时间是解决问题的根本办法。

(4)及时清理表渣及定期清理底渣。

2.另一种是生产1.4mm规格以上的镀锌板，在带钢两边部出现锌粒缺陷。

造成这种缺陷的原因主要是由于机组速度低、锌液流入锌锅时多集中在边部、边部冷却快、带钢与气刀喷嘴不平行且呈凹形等原因造成了厚规格边部易出现锌粒缺陷。

热镀锌常见的质量缺点及产生原因

热镀锌常见的质量缺点及产生原因一、钢基缺点一、表面夹层此缺点主要表为锌层呈现不规则的外观，锌皮覆盖在带钢表面，未形成合金层。

此锌层的下部往往有非金属夹杂物或氧化铁皮存在于钢基上。

成因：由非金属夹杂在连铸进程中形成较大尺寸的聚积区造成的。

集中于表面的下部，在以后的冷轧进程中暴露出来。

二、气孔此缺点外观呈隆起的直线条带状镀层。

带钢内部不持续，且在热镀金属薄板中因棊金属的覆盖，多表现为波纹状的条纹。

成因：原料钢锭中含有夹杂物而未焊合的孔洞。

在热轧和冷轧时看不到，而在变形和加工时出现。

可能是由于负名的炉渣夹杂形成，若是带钢在加工进程中吸收了氢原子，通常在渣带处以分子状态析出，从而形成了气孔，并在钢带的单面或双面被观察到。

另一原因为局部缩孔在变形进程中形成细小的不持续钢基所致。

3、孔洞此缺点表现为贯穿带钢上下表面的材料不持续的外观。

成因：材料破裂的结果。

在热轧时，若是带钢横断面局部经受的压力过大，使其应变超过了钢的塑性（应变能力），就会出现孔洞。

带钢愈薄，这种情形就愈明显。

一般情形下，钢中的气孔、粗大的夹杂或轧入的异物、或轧前钢表面存在严峻的机械操作，均会引发带钢横截面强度减弱。

4、氧化铁皮缺点此缺点外观呈镀层下陷的细小的凹坑状和浮雕状，是在热轧时氧化铁皮坑和疤被轧入钢基内而引发。

氧化铁皮虽然可在酸洗时除掉，但不能肃除。

这些缺点的外观呈点状、线状，也可能呈大范围的片状。

残余氧化铁皮在酸洗时如未洗掉则在冷轧时被轧入表面，它们也呈点状、线状和大范围的片状，一般无规则地散布在带钢表面。

成因：在热轧带除鳞时由高压不压力不足造成的。

在热轧时残余的氧化铁皮被轧入带钢；在酸洗不足的情形下冷轧时被轧入。

二者的形态和散布密度不相同。

五、原板擦伤此缺点外观分为两种状态：1）热轧、酸洗、冷轧划痕多为沿轧制方向的沟状条纹，其划痕的镀锌层往往因合金层生长速度较快而致使该处镀层较厚。

在沟槽内一般无氧化铁皮存在。

成因：带钢热轧或冷轧时板面有金属屑碎片，这些金属碎片被推到其端部而形成缺点。

浅谈热镀锌表面缺陷分析及控制

浅谈热镀锌表面缺陷分析及控制对热镀锌层表面的缺陷原因进行了分析，并根据生产实践提出一些控制表面缺陷的方法。

标签：热镀锌；镀层缺陷；缺陷控制热浸镀锌是提高钢铁抗大气腐蚀性能的有效方法之一，因其镀层性能优良、使用寿命长、作为保护层基本不维护而被广泛应用于输电铁塔、微波塔、高速公路护栏、路灯杆、电力金具等长期室外暴露的钢铁制件的防腐蚀。

热镀锌层表面有许多常见质量缺陷如漏镀、条状羽毛白花纹、镀层超厚、粗糙、灰暗、泪痕条纹、龟裂纹、晶体状凸起纹、“白锈”等，其影响因素较多，且控制相对较难。

对此，可以从加强工艺控制着手，辅以必要的工艺措施，以提高热镀锌表面质量。

下面就热镀锌层表面缺陷原因及控制方法进行分析：1、表面预处理表面预处理不好是造成漏镀（露铁）的主要原因。

钢材在出厂、存储、运输、加工过程中不可避免地沾上油漆或矿物脂，有时焊接部位探伤面需涂抹难清理的特殊油脂等，大多数企业又无脱脂工序，仅靠酸洗去除表面杂质，从而很容易造成漏镀（露铁）。

另一种情况则是因酸洗过程中酸洗件比较集中、堆放密集、重量大等因素，造成欠酸洗和夹线，或因酸洗浓度过高使酸盐沉淀于表面、沟槽之中，不水洗或水洗不彻底，也很容易形成漏镀、虚镀现象。

再者，因溶剂老化、失效，加之在烘干过程中没有及时将工件摆开，或烘干时间较长使钢件表面出现二次微氧化、形成酸性铁盐覆盖在表面上时，也极易出现漏镀，特别是在相对湿度较大的气候和大雾天气时较为常见。

此种情况往往容易被忽视。

此外，采用溶剂热镀锌时，最常用的ZnCl2与NH4Cl混合水溶液的配比不正确时，没有形成共晶点，特别是在浓度过高的情况下，在支撑板焊接角缝圆形孔内极易出现夹灰性漏镀。

2、镀锌层厚度不够镀锌层厚度达不到标准要求将直接影响产品的使用寿命。

镀锌层厚度不够的原因如下。

（1）锌液温度的影响。

当锌液的温度低于430℃时，锌铁扩散速度低，不易生成足够的铁锌合金层，整个镀层就薄；当温度在460℃时锌层增厚，当温度继续升高，锌液变稀，锌层又变薄。

连续热镀锌带钢表面缺陷原因分析及解决措施

刘超,助理工程师,2012年毕业于内蒙古科技大学材料成型及控制工程专业。

E-mail:liuchao@连续热镀锌带钢表面缺陷原因分析及解决措施刘超(鞍钢蒂森克虏伯汽车钢有限公司,辽宁大连116600)摘要:介绍了连续热镀锌带钢镀层表面存在的各类常见缺陷,包括锌渣、气刀条痕、划伤、热褶皱、光整羽痕和压印等,并分析了缺陷产生的原因,针对缺陷提出了解决措施。

实践表明,热镀锌带钢的表面质量明显改善,O5板合格率达到了90%以上。

关键词:连续热镀锌;表面缺陷;产生原因;控制措施中图分类号:TG356文献标识码:A文章编号:1006-4613(2017)06-0062-04Analysis on Causes Leading to Defects on the Surface ofContinuous Hot-dip Galvanizing Steel Strips andCountermeasures for the DefectsLiu Chao(Thyssen Krupp Auto Steel Company Limited of Ansteel,Dalian 116600,Liaoning,China )Abstract :Various kinds of common defects on the surface of continuous hot-dip galvanizingsteel strips including zinc slag,steaks caused by air knife,scratches,wrinkles in hot condition,pinnate marks due to the finishing process and impressions were introduced while the causes leading to the defects were analyzed.Then countermeasures for dealing with the defects were proposed.The production practice showed that the surface quality of the hot-dip galvanizing steel strips was obviously improved and the qualified rate of O5steel sheets was over 90%.Key words :continuous hot-dip galvanizing ;surface defects ;causes ;controlling counter-measures热浸镀锌是应用最广泛的防腐蚀技术之一,可以大幅度提高钢铁材料的耐大气腐蚀性能。

热镀锌缺陷及事故处理

缺陷及处理1．锌层脱落产生原因：原板方面。

（1）钢质为硅镇静钢或铝镇静钢；（2）钢卷存放时间太长，造成表面严重氧化；（3）钢经硅酸钠脱脂，留有硅化物膜；（4）原板表面专门涂过防锈油；（5）冷轧时乳化液太脏，一层黑油泥留在原板表面。

炉子方面。

（1）煤气热值偏低，使预热炉燃烧出氧化气氛；（2）预热炉炉内压偏低接近于零时，空气由炉口吸入炉中，造成带钢氧化；（3）预热炉中空气和煤气比例调剂系统失控，造成炉中氧化气氛；（4）辐射管破裂，氧气进入还原炉中；（5）保护气体露点太高，不符合工艺要求；（6）保护气体氧含量过高，不符合工艺要求；（7）保护气体氢气含量偏低，不合工艺要求；（8）炉子密封性差，有氧气渗入炉子中；（9）带钢入锌锅温度偏低；（10）预热炉的炉温偏低，油脂挥发不充分。

镀锌方面。

（1）锌锅中铝含量偏低（2）速度太快，氧化铁皮还原不充分；（3）带钢在锌液中停留时间太短，未来得及形成五铝化二铁中间媒介层；（4）锌层太厚。

消除方法（1）采用沸腾钢镀锌；（2）原料卷存放时间不超过30天；（3）采用棕榈油轧制不经脱脂直接镀锌；（4）经过涂防锈油的板卷采用不含硅化物和碱类脱脂后镀锌；（5）乳化液中不能混入液压油、润滑油及其他脏物，板面要清洁，用手摸的时候不见黑；(6) 煤气热值保持7.6吉焦/N㎡（7）炉压40-80pa;(8)空气过剩系数0.95-0.97；（9）发现辐射管破裂要及时更换；（10）保护气体露点为-40℃；（11）保护气体氢含量15%；（12）保护气体中氧的含量小于7个PPM；（13）用火把检查炉子密封性，发现泄露处，立即处理；（14）带钢入锌锅温度不低于420℃；（15）预热炉炉温不低于1000℃，煤气总量（预热炉+还原炉）不小于160米/吨镀锌板；（16）锌锅中锌含量不低于0.15%；（17）严格执行生产率表；（18）调整气刀高度、距离、喷嘴、杜绝局部锌层厚。

2.露钢产生原因（1）原料板卷遇水，局部产生红锈；（2）原料板卷存放过久，边部严重氧化；（3）原料板表面有凹坑，凹坑处被乳化液中污垢填平，镀锌后凹坑处出现露钢；（4）轧钢时有氧化铁皮压入；（5）炉门漏水；（6）快冷器漏水；（7）辐射管破损漏空气；（8）炉温偏低；（9）炉中氧气未赶净，还原不充分；（10）原板局部粘污了甘油、润滑油等其他脏物。

镀锌带钢表面条带状色差缺陷原因分析与对策

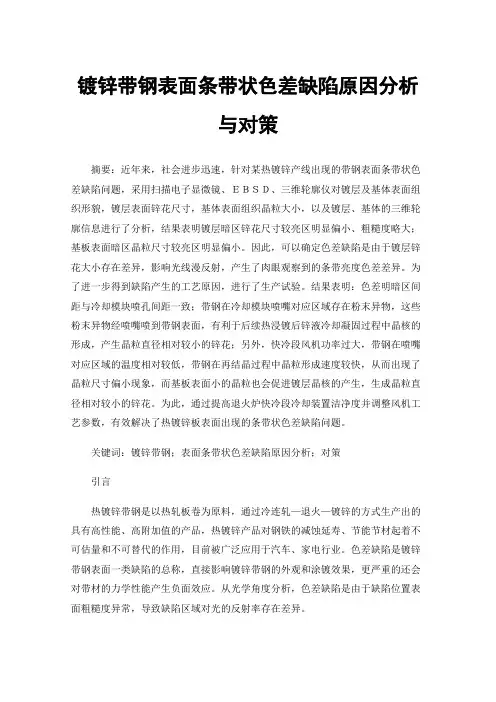

镀锌带钢表面条带状色差缺陷原因分析与对策摘要：近年来，社会进步迅速，针对某热镀锌产线出现的带钢表面条带状色差缺陷问题，采用扫描电子显微镜、ＥＢＳＤ、三维轮廓仪对镀层及基体表面组织形貌，镀层表面锌花尺寸，基体表面组织晶粒大小，以及镀层、基体的三维轮廓信息进行了分析，结果表明镀层暗区锌花尺寸较亮区明显偏小、粗糙度略大；基板表面暗区晶粒尺寸较亮区明显偏小。

因此，可以确定色差缺陷是由于镀层锌花大小存在差异，影响光线漫反射，产生了肉眼观察到的条带亮度色差差异。

为了进一步得到缺陷产生的工艺原因，进行了生产试验。

结果表明：色差明暗区间距与冷却模块喷孔间距一致；带钢在冷却模块喷嘴对应区域存在粉末异物，这些粉末异物经喷嘴喷到带钢表面，有利于后续热浸镀后锌液冷却凝固过程中晶核的形成，产生晶粒直径相对较小的锌花；另外，快冷段风机功率过大，带钢在喷嘴对应区域的温度相对较低，带钢在再结晶过程中晶粒形成速度较快，从而出现了晶粒尺寸偏小现象，而基板表面小的晶粒也会促进镀层晶核的产生，生成晶粒直径相对较小的锌花。

为此，通过提高退火炉快冷段冷却装置洁净度并调整风机工艺参数，有效解决了热镀锌板表面出现的条带状色差缺陷问题。

关键词：镀锌带钢；表面条带状色差缺陷原因分析；对策引言热镀锌带钢是以热轧板卷为原料，通过冷连轧—退火—镀锌的方式生产出的具有高性能、高附加值的产品，热镀锌产品对钢铁的减蚀延寿、节能节材起着不可估量和不可替代的作用，目前被广泛应用于汽车、家电行业。

色差缺陷是镀锌带钢表面一类缺陷的总称，直接影响镀锌带钢的外观和涂镀效果，更严重的还会对带材的力学性能产生负面效应。

从光学角度分析，色差缺陷是由于缺陷位置表面粗糙度异常，导致缺陷区域对光的反射率存在差异。

1重要性在生产热浸镀锌带钢时，带钢表面经常出现漏镀、黑点等各种缺陷，条纹状缺陷也是其中一种。

采用扫描电镜和能谱仪对连续热浸镀锌带钢的镀层表面条纹状缺陷进行了测试与分析。

研究表明，该条纹状缺陷位置处基板内存在裂缝，导致基板内表层出现了分层，裂缝内同时存在基板的氧化铁皮、氧化圆点和镀锌层，表面镀层较薄，该缺陷应为连铸板坯表面存在纵裂纹以及后续热轧轧制所致。

热镀锌带钢表面缺陷检查

热镀锌带钢表面缺陷检查一、热镀锌缺陷镀锌缺陷是由于设备运转失常或者操作控制不良造成的。

此类缺陷一般可以排除，常见的有下列几种（一）锌粒在热镀锌板面上分布有类似米粒的小颗粒，习惯上称为锌粒。

它造成表面粗糙不平，不仅妨碍美观，而且对使用也有害。

通过r 射线显微组织分析和电子探针分析都确定锌粒实际是铁锌化合物。

形成锌粒的主要原因是：1）底渣过多被机械搅动而浮起，从而伴随锌液粘附在镀锌板面上。

2）锌液温度过高，例如超过470℃时，使底渣浮起。

3）锌液中铝（Al）含量过高时，会降低铁在锌液中的溶解度（锌液中的铝含量低于15%时，铁的溶解度为0.03）。

此外，铝对铁有较大的亲合力，这样铝就会紧紧地拉住铁，阻止锌渣下沉而悬浮于锌液中。

消除锌粒缺陷的措施有：1）按时捞取底渣，使底渣与沉没辊之间的距离不小于200毫米。

根据经验，用铁锌锅时，每生产5000吨镀板，需要捞取一次底渣，用感应加热锌锅时，每生产60000吨，捞取一次底渣。

2)降低锌液温度，使其保持在440~450℃。

3）缩短镀锌原板的库存时间，减轻带钢表面的氧化。

4）降低锌液中铝含量，使铝含量保持在0.1%左右。

5）降低带钢入锌锅温度，使之维持在460℃左右。

（二）厚边当热镀锌带钢边沿的锌层比中部的锌层厚时，就是厚边缺陷。

这种缺陷对带钢的卷取特别有害，因为在张力卷取时，边部厚就拉力大，所以易把边部拉长，进而形成浪边缺陷。

根据经验，厚边既可在高速下形成，称为高速厚边；也可在低速下（带钢速度低于60米/分）形成，称为低速厚边。

而在相同的条件下窄带钢比宽带钢更易形成厚边缺陷。

高速厚边主要是由于气刀的角度调整不佳，造成对吹，形成扰流而产生的。

适当调整气刀角度即可排除此缺陷。

带钢运行速度低于60米/分时，就可能产生厚也缺陷。

特别是当带钢速度降到30米/分以下时，由于喷嘴两端的气流向外散失一部分，这样即减小了边部气流的冲量，造成边部刮锌量比中部小，所以形成厚边缺陷。

热镀锌质量缺陷的研究

热镀锌质量缺陷的研究摘要：本文结合镀锌工作经验，详细介绍和分析了在热镀锌过程中常见的镀锌层缺陷，并对出现的质量缺陷提出了相应的解决方法。

关键词：热镀锌缺陷解决方法1、前言近年来，随着热镀锌基板表面质量的不断提高，热镀锌钢板的镀层表面质量也得到了很大的改善。

但是，要生产汽车面板用表面无缺陷的热镀锌钢板仍有较大的难度。

机械划伤等基板表面缺陷很容易透过镀层显现出来；基板表面的污染如果不清洗干净，也会影响镀层反应，并形成漏镀点等镀层缺陷。

本文主要分析各种镀层质量缺陷的起因，并提出解决方法。

2、划伤缺陷2.1 基板划伤基板划伤是指由于轧机卷取等原因引起的冷轧基板表面划伤。

由于基板划伤处的锌铁反应速度明显高于正常表面，带钢经热镀锌后，基板上的缺陷将更为明显。

通过加强上道工序对来料质量的检查，完全可以杜绝有划伤的基板进入镀锌线。

2.2沉没辊划伤沉没辊划伤是带钢出锌锅后在上板面出现断续或连续的条状辊印印痕，若辊印较轻无手感可降级处理，如有手感则为划伤只能做废品处理，必须停机换辊。

分析认为：出现这种故障的直接原因是带钢与沉没辊之间相互接触运动中两者速度不同，辊系出现不转或转动不良，从而使带钢与辊体接触时产生相对滑动，使带钢表面被辊面划伤。

造成这一现象的原因是多方面的，由于沉没辊处于锌锅锌液中这一特殊位置，无传动设备，只是一个从动转向辊，完全靠工艺段的张力及摩擦力转动。

因此，它是由机械结构特殊性、生产工艺控制、沉没辊的安装与使用等因素共同或单一影响的结果。

解决方法：工艺方面的改进：(1)锌锅锌液温度控制在(460±5)℃，以增加锌液的流动性。

(2)随时控制和调整锌液的化学成分含量，一般铁含量控制在0.05%以下，铝含量应控制在0.15%~0.22%之间。

在生产薄带钢时由于张力较小，板面易出沉没辊划伤。

此时可适量加入铝锭以降低铁的含量，这样有利于降低锌液粘度，增加锌液流动性。

(3)控制速度与张力变化不能过快。

热镀锌组织缺陷分析

此缺陷是铬酸盐钝化处理后锌层表面出现的棕黄色痕迹。它们在整个钢带宽度和长度上都可能出现，形貌为条状、长形或不规则的斑点（图3－1）。
第四章热轧钢带热镀锌层存在的主要缺陷和解决途径
与冷轧钢带热镀锌相比，热轧钢带镀锌层经常出现的缺陷可归纳为三种形式：（1）镀层的连续性差并存在漏镀点；（2）氢气泡；（3）凹坑。其中前两种缺陷是重要问题，因为它们的存在影响镀锌层的耐蚀性。后一种缺陷对镀层耐蚀性无影响，但降低了其外观装饰性。此外，由于热轧钢带存在较厚的氧化皮，如果在镀锌线上不能完全清除，会严重影响镀层的附着性。
二、氢气泡的形成
• 形成原因：一种是在钢带退火过程中，甚至在酸洗过程中，氢扩散进入钢基体内，当冷却时由于氢的溶解度下降而析出，在锌层的下部产生很高的氢压使锌层鼓起形成气泡。另一种是当氢原子从钢基体向外扩散时，氢原子与钢基表面上的污染物，例如氧化物和碳等反应而导致形成H2O 和 CH4气体的结果，因为析出的氢原子吸附在钢表面与污染物的反应动力学是很快的。
• 造成原因：这种膜层的厚度在很大程度上决定于漂洗程度及酸洗后的存放条件决定的。此种氧化物、氢氧化物膜层十分致密，故其厚度的大小对制取质量良好的镀锌层十分重要。因为热轧钢带热镀锌的还原炉温度较低，对此膜层的还原作用十分有限。热轧钢带经酸洗后在进入还原退火炉前用5％HCl(水溶液预处理所得热镀锌层外观质量最好，而酸洗后经过存放时，存放时间越长，不管镀锌前是否经预处理，都越不利于镀层的质量。 • 解决办法：退火炉的冷却气体中含有0.01%O2。在465和600之间形成的氧化铁膜可被锅中的铝部分地还原。
一、露点、凹陷的形成原因
1.热轧钢带表面元素偏析及酸洗的残留碳膜
• 造成镀锌层露铁点使镀层附着性下降的主要原因是热轧钢带中碳在钢表面的偏析。在热轧过程，钢中的碳在钢的氧化皮界面上的偏析会降低锌液对钢表面的浸润性，尤其当还原炉温度较低时，这些偏析的碳会形成均匀的石墨化层，它大大破坏锌液的浸润性。当提高此还原炉温度时可促进钢表面脱碳，从而可大大改善。 • 解决办法：最简单的是提高钢带进锌锅前的温度和锌锅温度，因为这可提高锌液的活性，从而可改善锌穿过石墨层的扩散作用和增大钢的镀层界面的反应性——易造成锌渣、FeZn反应剧烈、

热镀锌漏镀缺陷分析及防护

热镀锌漏镀缺陷分析及防护摘要：热镀锌作为传统工艺，已较成熟，但因不同制造商生产条件不同，造成产品质量也不同，而漏镀是最常见质量问题。

基于此，本文重点论述了热镀锌漏镀原因及防治措施。

关键词：热镀锌；漏镀；原因；措施热镀锌是保护金属不受腐蚀最常用方法，镀锌板广泛应用于工业和民用等领域。

我国常应用的热镀锌工艺包括美钢联法及改良森吉米尔法。

改良森吉米尔法中，燃烧系统复杂，因存在无氧化明火加热段，易发生热镀锌漏镀状况。

为解决这类缺陷，需分析漏镀的原因，并制定具体控制措施。

一、热镀锌简介热镀锌也称热浸锌或热浸镀锌，保护金属免受腐蚀的一种有效方法，是将防锈钢件浸入约500℃的锌液中，并在钢件表面附着一层锌。

其作用为：①处理成本低：使用热镀锌防腐比漆料涂层成本低。

②节省时间：镀锌比其他涂层施工快，避免安装后工地涂刷时间。

③可靠性：热锌与钢之间的冶金联系成为钢表面的一部分，使镀层更安全可靠。

④镀层韧性强：镀锌层形成独特冶金结构，能承受运输与使用的机械损伤。

⑤安全保护：镀件各部分均能镀锌处理，甚至凹陷、尖角、隐藏区域也得到保护；⑥经久耐用：热渍锌也被用来在热浸时使金属钢件镀锌，具有较强附着力，不易脱落。

热镀锌管虽会发生锈蚀，但可能会在很长一段时间内满足技术和卫生要求，问题不大。

热镀锌是减缓钢材环境腐蚀最有效方法之一，将表面清洗和活化的钢件浸在锌液中，经铁锌间反应及扩散，在钢件表面涂上锌合金镀层。

与其他金属保护方法相比，热浸镀锌工艺具有将镀层物理屏障与电化学保护相结合优点，镀层与基体结合强度、镀层密度、耐久性、免维护、经济性及对产品形状和尺寸适应性提供了重要优势。

长期以来，热镀锌工艺因其施镀成本低、保护性好等优点备受人们青睐。

二、漏镀缺陷的宏观特征经长时间生产监控，发现热镀锌钢板漏镀缺陷分为：①Ⅰ类漏镀缺陷：一级涂层缺陷:随机分布在带钢表面，缺陷长度与带钢运动方向一致，边缘不规则，上部被涂有不良锌层覆盖，下部能见椭圆形漏镀，整体为柳叶状。

镀锌钢板常见缺陷及原因

镀锌钢板常见缺陷及原因镀锌钢板常见的缺陷包括尺寸偏差、锌层不均匀、锌层脱落、氧化铁皮、云纹、涂层不良等。

这些缺陷的产生原因主要包括原材料质量问题、生产工艺不完善、设备故障、人为操作失误等。

首先，尺寸偏差是指镀锌钢板的实际尺寸与标准尺寸之间存在差异。

这可能是由于原材料的尺寸控制不严格，也可能是由于生产过程中的切割、冷拔、矫正等工艺操作不精确造成的。

其次，锌层不均匀是指镀锌钢板表面的锌层在厚度或分布上存在不均匀的现象。

原因可能包括镀锌工艺参数控制不当、镀锌槽液中镀锌剂浓度不稳定、镀锌速度过快等。

这些问题导致了部分区域锌层过厚，部分区域锌层过薄，影响了镀锌钢板的质量。

锌层脱落是指镀锌钢板表面的锌层存在脱落或剥落的情况。

锌层脱落问题主要有两个原因：一是原材料表面含有油污、尘埃等杂质，使得镀锌层与基材附着力不足；二是镀锌过程中的工艺控制不当，如镀锌溶液温度过高、镀锌时间过长等，导致锌层与基材之间的化学反应不完全，附着力减弱。

氧化铁皮指镀锌钢板表面出现铁锈或氧化物覆盖的现象。

这通常是由于原材料在储存或运输过程中长时间暴露在湿润或潮湿环境中造成的。

在镀锌过程中，氧化铁皮会阻碍镀锌层与基材之间的结合，导致锌层不均匀或局部缺陷。

云纹是指镀锌钢板表面产生的一种纹理或痕迹，这通常是由于镀锌时锌液流动不均匀或工艺参数调整不当所引起的。

云纹在一定程度上影响了镀锌钢板的外观质量。

最后，涂层不良是指在涂覆过程中出现的一些问题，如漏涂、偏涂、涂层孔隙等。

这可能是由于设备故障、涂料质量不过关或人为操作失误等原因引起的。

综上所述，镀锌钢板常见的缺陷及其原因是多方面的，涉及到原材料、工艺控制、设备、操作等各个环节。

为了提高镀锌钢板的质量，需要严格控制生产过程中的各项参数，确保每一道工序都严格执行，并加强对原材料的检验和筛选。

此外，还应采用先进的技术和设备，不断提升生产工艺水平，以减少缺陷的发生。

热镀锌常见的问题及原因分析解析

热镀锌工艺常见问题及原因分析1：08AL钢种含碳量是多少？答：含碳量是0.5--0.12%。

2：成品在库中最长允许存放多少时间？答：允许存放3个月，以避免存放过久产生氧化。

3：锌层脱落的主要原因有哪些？答：锌层脱落的原因主要有：表面氧化物，有硅化物，油脂蒸发不尽，锌锅铝含量偏低，锌液中停留时间太短，镀层偏厚。

4：厚边质量缺陷产生的原因是什么？答：A，板型差，有大浪边或大瓢曲，B，速度太低，C，气刀角度调整不对，D，起到喷嘴缝隙未调整好，E，气刀太高或气刀距离太远，5:锌锅中锌渣有哪几种？答：A,底渣，当钢板浸入锌液之后，便开始了铁锌之间的扩散过程，铁被侵蚀落入锌液中，就形成了铁锌合金，沉入锅底。

B，浮渣，由于锌液表面氧化而形成。

C，游离渣，介于底渣和浮渣之间，但是数量极少。

6:锌粒产生的原因有哪些？答：A，原板问题，主要是原板清洁度和原板铁粉含量。

b，锌液温度过高，使底渣浮起c，AL含量过高，影响铁的溶解度。

7：热镀锌层的黏附性是什么？答：根据热镀锌理论和研究成果，锌层的附着能力不取决于铁----锌合金层的厚薄，而取决于钢基和铁锌合金层之间有FE2AL5的中间层。

由于铝对铁比锌对铁有较大的热力学亲和力，所以在加铝法带钢热镀锌中，在温度和时间的影响下，总是优先在刚及表面形成铁----铝化合物，这个薄而均质的中间层能够牢固的附着在钢基表面，实际上他起着粘附镀层的介质作用。

合金层中的吸铝量越高，则镀层的粘附性越好，合金层中的吸铝量不仅取决于锌中的铝含量，而且更大程度上取决于锌液中的带钢的温度。

8：锌层脱落和锌层裂纹的定义是什么？答：锌层脱落时由于钢基和铁---锌合金层的相界上没有形成作为粘附媒介质的均质的FE2AL5中间层，使镀层的粘附力下降，在弯曲时就可能导致锌层脱落。

锌层裂纹是由于脆性的鉄锌合金层超厚，使镀层的延展性下降，在弯曲时就产生了锌层裂纹。

9:酸洗后的钢件铁盐含量应在多少？清洗后附着量可降至多少？为什么用温水好？答：酸洗后表面的铁盐含量应在2.3克/平方米。

浅析热镀锌板镀层缺陷问题

浅析热镀锌板镀层缺陷问题近年来，随着科学技术的不断发展，热镀锌基本的表面质量得到明显提升，同时热镀锌钢板相应镀层表面质量也得到一定改进。

但是，对于生产汽车所应用的面板而言，要求热镀锌钢板必须不存在缺陷，因此存在一定技术难度。

其中机械划伤等相关基板表面问题比较容易透过镀层展现出来，同时基板的表面若是清洗不干净，也会严重影响镀层反应，同时产生漏镀点等多种镀层问题。

对此，分析与研究热镀锌板镀层表面缺陷和处理方式有着深远意义。

1 热镀锌板镀层的表面缺陷1.1 锌锅辊引发的划伤锌锅辊造成的划伤为镀锌产品划伤的重要原因，其占据划伤问题的大部分。

一般情况下，锌锅辊主要由沉没辊和校正辊及稳定辊构成，其处在锌液中比较特殊的位置，并不利于设置电机实现传动，对此许多锌锅辊都是被动辊，主要利用钢表面和锌锅辊的棍面间摩擦力实现锌锅辊和带钢的同速转动。

但是因为锌液的成分发生变化与锌锅辊的应用等相关要素的影响，导致带钢和沉没辊间由于传动摩擦力不足产生相对滑动，进而使锌锅辊出现划伤问题。

1.2 气刀条痕问题若是气刀喷嘴出现局部堵塞时，就会使带钢相应位置的锌层过后，产生条痕。

条痕的产生一般是由于生产线速度出现较大变化时气刀的压力发生突然变化，导致锌液飞溅，从而堵塞气刀，或是气刀距离带钢的间距相对比较小，而且来料瓢曲和带钢的受热不均匀及带钢的张力过小等都会导致带钢的刮气刀产生堵塞，从而出现条痕。

对此，工作人员应该在生产线的升降度过程中有效控制幅度，同时注重来料的板形，若是板形相对比较差，就要及时把气刀间距进行调大，并且经过对张力和稳定辊完成合理调节，确保带钢可以在气刀喷嘴的中间获取一个相对良好的平直度，避免带钢的刮气刀产生堵塞。

若是产生气刀条痕应该在焊缝迅速打开气刀，应用专业设备完成清理。

1.3 漏镀点漏镀点主要指热浸镀的过程中不完全浸润所出现的未镀区域。

在进行热镀锌的过程中，唯有彻底消除基板轧制的氧化铁皮和氧化物及清洗液，同时露出相对清洁的基板表面，才可以确保良好的浸润性。

热镀锌板质量缺陷分析(1)

检测：带钢入锌锅温度是否正常，锌锅温度是否正常，锌液中的铝含量是否过低。在确认温度时应进一步确认高温计是否工作正常。
镀层质量缺陷
为什么厚板入锌锅温度要低一些
厚板因其本身体积大，热含量很高，带钢横断面上的温度分布不易均匀，其内芯温度一般要高出表面温度，这种现象称为核心热。带钢存在核心热直接影响到高温计测温的准确度，因为实际测量温度仅仅是带钢表面温度，与内芯温度差别较大，造成检测到的温度低，实际温度高的现象。而且这个核心温度可以一直维持到带钢出锌锅，铁锌化合物层将继续长大。另外厚板的板温对锌锅温度影响很大，极易使锌锅温度超出范围。这些因素导致铁锌化合物层超厚，产生灰色镀层类的缺陷。
美钢联法立式炉
热镀锌简介
感应加热炉
感应加热通过电磁感应的方式直接对带钢加热，加热速度非常快，生产效率高，炉区设计短小紧凑，加热后采用电辐射管保温，炉内气氛纯净，氢气需求量较小，立式炉的设计避免带钢在炉内变形，由于采用直接加热的方式，对带钢的厚度适应性很强，优势显而易见。
感应加热的整个过程包括三次能量转换：最初，由交变电源供给的电能，通过感应线圈回路转变为磁场能量；然后磁力线切割金属导体，产生感应电流而将磁场能量转化为电能；最后电能克服金属内部电阻又转化为热能，实现对金属的加热。这就是电，磁，热能的转化过程。
镀层质量缺陷
一般情况下两种作用都有，有时泵吸作用强些，有时振动作用强些。薄板时速度较快，振动作用强些；厚板时速度较慢，泵吸作用强些。炉鼻灰是有限的，一片灰或渣被吸走，就会有较长一段时间锌液面是洁净的，直到后继的灰或渣再次出现。所以这种缺陷是周期性出现，但又没有准确的周期。
镀层质量缺陷
钢带表面落灰
镀实锌—不但保证镀层牢固附着还要保证镀层与钢板之间

热镀锌带钢表面点状缺陷的分析和改进

热镀锌带钢表面点状缺陷的分析和改进摘要：介绍了在热镀锌钢板生产过程中，钢板表面质量缺陷的种类，并就常见的表面质量缺陷进行了原因分析，并提出了相应的改善措施，对提高热镀锌带钢产品质量具有指导意义。

关键词：热镀锌；表面缺陷；改善措施近年来，随着镀锌板材在汽车、家电等领域的广泛应用，对镀锌钢板表面质量的要求也越来越高。

在生产实践中，因各种因素造成的镀锌钢板表面质量缺陷会对生产企业带来巨大的经济损失。

提高镀锌产品表面质量已成为各大冷轧生产企业管理工作的重点。

1、热镀锌钢板质量缺陷种类在实际生产过程中，热镀锌钢板质量缺陷包括：表面污染、色差、色斑、漏镀、锌渣粘附、凹坑、表面亮点、麻点、波纹、划伤及沉没辊条纹等，下面就一些常见的镀锌钢板表面缺陷产生的原因进行分析，并提出相应的改善措施。

2、常见的表面质量缺陷原因分析及改善措施2.1 表面凸点或黑斑由于基板表面划伤、粗糙度差异等缺陷，使得基板与锌液在不同部位所产生的合金反应具有较大差异。

虽然镀锌后可以填平部分缺陷，但基板表面差异仍能表现出来，形成薄厚不一的镀层，从而造成局部出现凸点。

同时基板表面缺陷对Zn-Fe合金的生长速度具有明显的促使作用，若Zn-Fe合金生长过快并透过镀层，便会在表面产生黑斑。

改善措施：提高基板表面质量，防止酸洗和轧制生产过程中对带钢造成的机械损伤，同时检查镀锌线入口段及炉区段设备的运行状况，以避免划伤来料。

2.2 漏镀由于各种原因使得基板局部浸镀时未浸润，造成该区域未形成镀层。

基板表面的污染物、轧制氧化铁皮、油污、锈迹等均会使局部浸润性降低，从而造成带钢漏镀；同时基板内含有C、Si、Mn、P等微量元素，在镀锌前对基板进行加热过程中，这些微量元素可能产生偏析，在基板表面形成氧化物，从而使表面浸润性降低。

如，当Si含量较高时，更容易出现漏镀、镀层表面表面光滑度差等缺陷。

改善措施：⑴ 提高原材料表面质量，避免设备液压油、润滑脂等对基板表面的污染；⑵ 通过对锌液成分调节以增强锌液的流动性和黏附力，以提高其浸润性。

镀锌产品质量缺陷及判定标准

• 测量方法及工具：目视、触摸。
２１.缺陷名称：隆起
• 缺陷特征：沿轧制方向上带状增厚，极端
情况下可导致波浪、厚度起伏、带卷破裂。
• 产生部位：整个表面，一般边部和肋部较多。 • 原因分析：在热轧工艺中形成。在冷轧无法消除，
厚度增加会因放大效应变的明显。
• 判定方法： • ＦＣ：无 • ＦＢ：无 • ＦＡ：无手感，轻微可见。 • 协议：明显手感，清晰可见。 • 检查周期及重点检查的部位：每卷检查。出口抽
• ＦＣ、ＦＢ、ＦＡ要求无夹杂。 • 协议：５吨的成品卷上允许有３处存在。 • 检查周期和重点检查部位：
每卷检查带钢头部、中间、带尾重点检查。
• 测量方法及工具：
目视
• 注意：若钢卷上出现数目不多的几个夹杂缺陷，
将此卷封闭，进行修复将夹杂切除。
２.缺陷名称：氧化铁皮
酸洗后样板
缺陷特征：带钢表面黏附一层鱼鳞状、细条状、块状或弥散型点状的棕色或灰黑色物。
１３.缺陷名称：边厚
• 缺陷特征：带钢边部金属镀层局部增加。
• 产生部位：带钢的两边部。 • 原因分析： • 气刀发生故障。 • 当速度底、气刀压力底时较容易出现。 • 判定方法： • ＦＣ：无。 • ＦＢ：无。 • ＦＡ：轻微手感。 • 协议：手感较重。 • 检查周期及重点检查的部位：每卷检查。 • 测量方法及工具：目视、触摸
７.缺陷名称：孔洞
• 缺陷特征：带钢表面穿透（局部材料断裂） • 产生部位：带钢任意部位
• 原因分析：
（１）由于浇铸中夹杂、气泡、缩孔等。在以后的轧制过程中随着厚度的减薄，使带钢局部破裂。
（２）由于轧制不均而导致局部周期性韧性撕裂。
• 判定方法：
• ＦＣ、ＦＢ、ＦＡ：不允许存在。 • 协议：5吨的成品卷上允许有2个。 • 检查周期及重点检查的部位：每卷检查/头部、

镀锌板表面缺陷的原因分析与改善措施

管理及其他M anagement and other 镀锌板表面缺陷的原因分析与改善措施佟小磊摘要：镀锌板在生产过程中可能会出现各种表面缺陷，主要的常见缺陷有沉没辊辊印、锌粒缺陷、镀锌硌印、气刀条痕、锌流纹、漏镀、小黑点缺陷等。

通过对镀锌板的表面缺陷进行分析，查找原因，并制定了相应的改善措施。

本文描述了镀锌板大批量生产暴露的表面质量问题，逐步对生产镀锌板的表面质量控制有了更加细致的了解，为生产表面等级更高的镀锌板提供了借鉴。

关键词：镀锌板；表面缺陷；改善措施镀锌板是一种重要的金属材料，在各个领域都有广泛的应用，由于镀锌板具有良好的成型性、耐蚀性、涂装性和焊接性，被广泛的应用于家电、汽车等各个行业。

其表面质量是评价产品质量的一个重要指标，直接关系到市场竞争力。

随着对镀锌板需求量的不断增加，在批量生产过程中镀锌工序容易产生各种表面质量问题，严重影响生产成本。

因此针对连续性热镀锌板表面存在的各种缺陷，采取对应的解决措施，将大大地改善了表面质量，对于提高镀锌板的市场竞争力和产品质量具有重要意义。

1 镀锌板表面缺陷的原因分析镀锌板表面质量缺陷主要有以下几种：沉没辊辊印、锌渣缺陷、镀锌硌印、气刀条痕、锌流纹、漏镀、小黑点缺陷等。

1.1 沉没辊印镀锌产线的沉没辊辊面带有均匀的沟槽用于流通锌液，但由于锌渣不断地在沟槽内沉积，并且越来越多，与带钢表面发生接触，并附着在板面上，形成沉没辊印。

沉没辊印缺陷属于一种镀层缺陷，产生在连续热镀锌过程中，使锌液中的杂质与锌发生反应，形成铁锌合金并附着在沉没辊辊面造成。

锌锭原料中的沉积的灰尘和其他杂质，熔点高于锌的熔点，在锌锅中不会完全地融化，而是以颗粒状或者团状的形式混在锌液中，并且具黏附性。

带钢通过锌锅的过程中，带钢与沉没辊发生摩擦和挤压，造成这些杂质形成的颗粒不断在沉没辊表面或沉没辊沟槽中堆积，当这些颗粒积累到一定程度时，带钢经过此处便会产生沉没辊辊印。

1.2 锌粒锌粒缺陷的产生是由于锌液的表面、底部和悬浮在锌液中的锌渣附着在带钢表面。

热镀锌常见问题分析

热镀锌常见问题分析本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March热镀锌常见问题分析Zidane728漏镀成因及解决措施：1、镀件表面不干净⑴镀件表面含有油漆、油脂、焊镏；可打磨或配制相关溶剂擦洗。

⑵铁氧化物；欠酸洗；继续酸洗。

2、酸洗及操作：⑴欠、过酸洗。

欠酸洗，使得镀件表面留有铁的氧化物（锈斑）；过酸洗，使得钢基体表面组织被破坏，其所含的Si及少量的活泼金属难熔氧化物附于镀件表面，阻止了铁锌的结合。

或者因过酸洗，使得镀件吸氢，镀锌时，氢气等受热膨胀逸出而漏镀。

解决办法：严控酸洗，把握好酸洗时间。

⑵酸洗时镀件叠加、积压，造成漏洗，或者因镀件结构上的原因酸洗时又疏于翻动造成涡气而漏洗。

解决办法：尽可能摆开酸洗，勤翻动。

3、助镀环节⑴助剂浓度偏低，助镀效果不理想；解决：调整合适助剂浓度。

⑵助剂比例不当，锌盐含量高，使得助剂盐膜易吸水潮解，氢氧化物分解成气体而爆锌，而形成漏镀。

解决办法：调整助剂配比。

4、锌液成分及锅台操作：⑴锌液中铝含偏高，造成漏镀；解决办法：加锌或利用氯化铵消耗等办法降低铝含量；⑵镀件下锅速度过慢，助剂受热分解失效，引起漏镀。

适当调整下锅速度。

⑶浸锌时间过短，使得铁锌反应未来得及进行，⑷镀件下锅时未清理锌液面上的锌灰，使得过热的锌灰灼烧助剂而漏镀。

⑸镀件下锅时，因工艺孔或者结构的原因，使得镀件内的高温气体受热逸出时，将助剂灼烧而引起漏镀。

解决办法：适量撒些氯化铵。

⑹5、镀件材质⑴钢材表面含有硅铝等元素的难熔氧化物，使得铁锌反应被阻止。

⑵钢材基体含有过多的碳，或者钢材在炼制过程中产生了过多的碳化铁，使得铁锌结合困难，造成漏镀。

⑶镀件材质加工成型缺陷，造成材质烂裂，酸液、水分及助剂进入，引起漏镀。

目前除了借助氯化铵外尚无好的办法解决。

爆锌：镀件在锌锅内，因诸多原因产生气体，过高的温度使得气体剧烈膨胀，导致锌液四溅的现象。
