变压器差动保护原理及调试的探讨
变压器差动保护原理
变压器差动保护原理
变压器差动保护是一种常用于高压变压器保护的电气保护装置。
其原理是通过比较变压器两侧电流的差值，来识别是否存在故障或异常情况。
具体工作流程如下：
1. 变压器差动保护系统由一台差动继电器和多个电流互感器组成。
电流互感器分别连接到变压器两侧的主绕组，将电流信号传递给差动继电器。
2. 差动继电器内部设有比较电路，用于比较两侧电流的差值。
如果变压器正常运行，两侧电流应该保持平衡。
3. 如果存在故障，比如主绕组中出现短路或地故障，将导致两侧电流不平衡。
差动继电器将通过比较电路检测到这种差异，从而触发保护动作。
4. 差动继电器的动作可以通过断开变压器的断路器或刀闸来切断故障电流，保护变压器和其他设备免受损坏。
5. 为了提高差动保护的可靠性，通常还会配置差动保护的备用继电器和互感器，并采用冗余的电源供电系统。
综上所述，变压器差动保护通过比较变压器两侧电流的差值来识别故障，并触发保护动作，从而保护变压器和其他设备的安全运行。

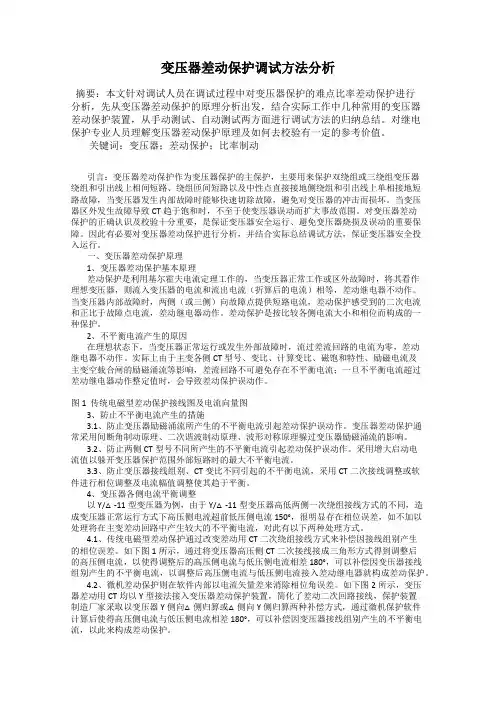

变压器差动保护调试方法分析
变压器差动保护调试方法分析摘要：本文针对调试人员在调试过程中对变压器保护的难点比率差动保护进行分析，先从变压器差动保护的原理分析出发，结合实际工作中几种常用的变压器差动保护装置，从手动测试、自动测试两方面进行调试方法的归纳总结。
对继电保护专业人员理解变压器差动保护原理及如何去校验有一定的参考价值。
关键词：变压器；差动保护；比率制动引言：变压器差动保护作为变压器保护的主保护，主要用来保护双绕组或三绕组变压器绕组和引出线上相间短路、绕组匝间短路以及中性点直接接地侧绕组和引出线上单相接地短路故障，当变压器发生内部故障时能够快速切除故障，避免对变压器的冲击而损坏。
当变压器区外发生故障导致CT趋于饱和时，不至于使变压器误动而扩大事故范围。
对变压器差动保护的正确认识及校验十分重要，是保证变压器安全运行、避免变压器烧损及误动的重要保障。
因此有必要对变压器差动保护进行分析，并结合实际总结调试方法，保证变压器安全投入运行。
一、变压器差动保护原理1、变压器差动保护基本原理差动保护是利用基尔霍夫电流定理工作的，当变压器正常工作或区外故障时，将其看作理想变压器，则流入变压器的电流和流出电流（折算后的电流）相等，差动继电器不动作。
当变压器内部故障时，两侧（或三侧）向故障点提供短路电流，差动保护感受到的二次电流和正比于故障点电流，差动继电器动作。
差动保护是按比较各侧电流大小和相位而构成的一种保护。
2、不平衡电流产生的原因在理想状态下，当变压器正常运行或发生外部故障时，流过差流回路的电流为零，差动继电器不动作。
实际上由于主变各侧CT型号、变比、计算变比、磁饱和特性、励磁电流及主变空载合闸的励磁涌流等影响，差流回路不可避免存在不平衡电流；一旦不平衡电流超过差动继电器动作整定值时，会导致差动保护误动作。
图1 传统电磁型差动保护接线图及电流向量图3、防止不平衡电流产生的措施3.1、防止变压器励磁涌流所产生的不平衡电流引起差动保护误动作。
变压器差动保护的基本原理
变压器差动保护的基本原理1. 引言变压器是电力系统中常见的重要设备，用于将电能从一个电压等级传输到另一个电压等级。
为了保护变压器免受故障的损害，需要采取相应的保护措施。
变压器差动保护是一种常用的保护方式，通过检测变压器两侧电流的差异来判断是否存在故障，并及时采取措施进行处理。
2. 基本原理变压器差动保护的基本原理是基于基尔霍夫定律和欧姆定律。
根据基尔霍夫定律，电流在闭合回路中的总和为零；根据欧姆定律，电流与电压之间存在线性关系。
当变压器正常运行时，输入和输出侧的电流应该相等。
然而，在发生故障时，比如短路或开路，输入和输出侧的电流会发生差异。
变压器差动保护利用这一原理来检测故障。
具体而言，变压器差动保护通过将输入和输出侧的电流进行比较来判断是否存在故障。
差动保护装置通常由两个主要部分组成：差动电流继电器和比较单元。
2.1 差动电流继电器差动电流继电器是变压器差动保护的核心组件，负责检测输入和输出侧的电流，并判断是否存在差异。
差动电流继电器通常由两个部分组成：CT（Current Transformer，电流互感器）和比较单元。
CT用于测量输入和输出侧的电流，并将其转换为相应的信号。
比较单元用于比较输入和输出侧的电流信号，并判断是否存在差异。
2.2 比较单元比较单元是差动保护装置中的另一个重要组成部分，其主要功能是将输入和输出侧的电流信号进行比较，并判断是否存在故障。
比较单元通常包括放大器、滤波器、配合逻辑控制等。
放大器用于放大输入和输出侧的电流信号，以便进行比较。
滤波器用于滤除高频噪声，以提高比较的准确性。
配合逻辑控制用于判断输入和输出侧的电流是否相等，并触发相应的保护动作。
3. 差动保护的工作原理变压器差动保护的工作原理可以分为两个阶段：采样和比较。
3.1 采样阶段在采样阶段，差动电流继电器通过CT对输入和输出侧的电流进行采样，并将其转换为相应的信号。
这些信号通常是模拟信号，需要经过放大和滤波处理后才能进行比较。
变压器的纵差动保护原理及整定方法
热电厂主变压器的纵差动保护原理及整定方法浙江旺能环保股份有限公司 作者：周玉彩一、构成变压器纵差动保护的基本原则我们以双绕组变压器为例来说明实现纵差动保护的原理，如图1所示。
由于变压器高压侧和低压侧的额定电流不同，因此，为了保证纵差动保护的正确工作，就必须适当选择两侧电流互感器的变比，使得在正常运行和外部故障时，两个二次电流相等，亦即在正常运行和外部故障时，差动回路的电流等于零。
例如在图1中，应使图1 变压器纵差动保护的原理接线'2I =''2I =1'1l n I =21''l n I 或 12l l n n 1'1''I I =B n 式中：1l n —高压侧电流互感器的变比；2l n —低压侧电流互感器的变比；B n —变压器的变比（即高、低压侧额定电压之比）。
由此可知，要实现变压器的纵差动保护，就必须适当地选择两侧电流互感器的变比，使其比值等于变压器的变比B n ，这是与前述送电线路的纵差动保护不同的。
这个区别是由于线路的纵差动保护可以直接比较两侧电流的幅值和相位，而变压器的纵差动保护则必须考虑变压器变比的影响。
二、变压器纵差动保护的特点变压器的纵差动保护同样需要躲开流过差动回路中的不平衡电流，而且由于İ1′′ n İ1′差动回路中不平衡电流对于变压器纵差动保护的影响很大，因此我们应该对其不平衡电流产生的原因和消除的方法进行认真的研究，现分别讨论如下： 1、由变压器励磁涌流LY I 所产生的不平衡电流变压器的励磁电流仅流经变压器的某一侧，因此，通过电流互感器反应到差动回路中不能平衡，在正常运行和外部故障的情况下，励磁电流较小，影响不是很大。
但是当变压器空载投入和外部故障切除后电压恢复时，由于电磁感应的影响，可能出现数值很大的励磁电流（又称为励磁涌流）。
励磁涌流有时可能达到额定电流的6~8倍，这就相当于变压器内部故障时的短路电流。
变压器差动保护的基本原理
变压器差动保护的基本原理引言变压器是电力系统中常见且重要的设备，其稳定运行对电网的正常运行起着至关重要的作用。
然而，变压器在运行过程中可能会遇到各种故障，如短路、接地故障等，若这些故障不能及时得到保护和处理，将会对设备和系统产生严重影响。
因此，差动保护作为变压器保护的一种重要手段，具有重要意义。
变压器差动保护的概念变压器差动保护是指通过测量变压器主绕组和副绕组之间的电流差值，判断变压器是否存在故障，并在故障发生时迅速切除故障设备的保护方法。
基本原理变压器差动保护的基本原理是利用变压器主副绕组的电流之差来判断设备是否发生故障。
其基本原理可概括为以下几个方面：1. 差动电流测量原理差动保护通过测量变压器主绕组和副绕组之间的差动电流来实现。
通常情况下，变压器在正常运行时，主绕组和副绕组之间的电流是基本相等的。
若发生故障，导致主绕组和副绕组之间的电流不相等，则表示变压器发生了故障。
2. 差动电流比较原理差动保护系统会将主绕组和副绕组的电流进行比较，以判断两者是否相等。
常用的比较方法有直流量比较方式和交流量比较方式。
直流量比较方式主要是将两个电流通过电流互感器转换为直流信号进行比较；而交流量比较方式则是将两个电流通过电流互感器转换为交流信号，利用相关技术进行相位比较。
3. 故障检测原理差动保护系统通过对差动电流进行检测，可以判断变压器是否发生了故障。
在差动保护系统中，通常会设置定值元件，用于设定差动电流的阈值。
当差动电流超过设定的阈值时，差动保护系统会判断变压器发生了故障，并触发相应的保护动作。
变压器差动保护的实现方式变压器差动保护可以通过硬件实现、软件实现以及硬件与软件相结合的方式实现。
常见的实现方式包括以下几种：1. 采用硬件差动保护装置硬件差动保护装置通常由差动保护继电器、电流互感器、采样器等组成。
差动保护继电器是实现差动保护的核心设备，它能够将主绕组和副绕组的电流进行比较，并根据设定的差动电流阈值进行故障判据。
变压器比率差动保护原理及校验方法分析
1引言随着生产生活进一步发展，社会各界对电能需求量进一步增加，电力企业为满足当前用电需求，不断优化电网，各种各样高压输电线路、变压设备等逐渐投入到电网建设之中。
变压器属于电网重要仪器之一，保证变压器质量可以有效提升电网整体可靠性。
而研究变压器比率差动保护原理及校验，对于提升变压器自身可靠性有很大意义。
2变压器比率差动保护原理差动保护属于变压器保护形式的一种，是指比较变压器不同侧相位与电流不同，进而构成一种保护。
尽管变压器各侧电路互不相通，电流不等，但可以根据变压器短路（外部）时流出与流入变压器的功率与正常情况下变压器工作时流出与流入变压器的功率进行比对，利用各侧电流安匝之和近似为零等，进而建立相应的差动保护平衡方程[1]。
一旦变压器内部发生故障后，可以通过建立相应差动保护平衡方程对相应差动电流流过的差动回路进行控制，促使差动继电器发挥作用，进而对变压器进行保护。
2.1不平衡电流产生的原因一旦变压器外部电路出现短路等故障后，差流回路（差动保护）会产生较大非平衡电流。
一般导致不平衡电流出现的原因包括以下几个：各侧电流（变压器）的互感器变比和型号不一致；高低压侧（变压器）绕组接线的形式不相同；暂态非平衡电流产生原因与变压故障、空载电流有很大关系，变压器外部故障消除后，或者有空载电流进入电源后，电压恢复励磁涌流导致暂态非平衡电流出现；变压器带负荷调分接头引起变比变化。
2.2不平衡电流处理措施常规变压器非平衡电流处理方式包括如下几种：确保各侧电流互感器必须一致。
相关技术人员选择相同电流互感器，安装在变压器各侧要尽可能选择变比、型号相同的仪器，确保各侧对变压器影响相同，避免非平衡电流产生。
技术人员也可以适当增加保护动作电流，以有效避免外部短路造成非平衡电流产生，动作电流具体数额要在对差动保护的整定计算中，进一步考虑[2]；相关技术人员可以利用相位补偿法有效解决因高低压侧绕组方式不同导致的非平衡电路；相关技术人员可以采用波形对称原理、二次谐波制动原理、励磁涌流波形和内部短路电流差别等方式来躲避励磁涌流，避免非平衡电流产生；可以利用对变压器差动保护的整定计算的进一步优化，消除由于带负荷调分接头导致的非平衡电流问题。
变压器差动保护原理
变压器差动保护原理
变压器差动保护是一种常用的电力系统保护装置，用于保护变压器免受内部故障和外部故障的影响。
变压器差动保护的原理是基于电流平衡的原则，通过比较变压器的输入和输出电流来检测故障。
当变压器正常运行时，输入和输出电流应该是相等的，因为电流在变压器中是按照电能守恒的原则进行传递的。
如果出现故障，例如绕组短路或接地故障，会导致输入和输出电流不平衡，差动保护装置就会发出警报并采取措施来防止进一步损坏。
变压器差动保护通常由差动继电器、互感器和CT（电流互感器）组成。
差动继电器通过将输入和输出电流进行差值运算，来判断是否存在故障。
互感器用于将变压器的高电压转换为可测量的低电压，而
CT将高电流转换为适宜测量的低电流。
通过将互感器和CT的输出接入差动继电器，可以进行电流差动计算，并根据计算结果判断是否需要采取保护动作。
除了电流差动保护，变压器差动保护还可以包括电压差动保护和变比差动保护。
电压差动保护通过比较变压器的输入和输出电压来检测故障。
变比差动保护则通过监测变压器的变比来判断是否存在故障。
总之，变压器差动保护是一种重要的保护装置，能够有效地检测和防
止变压器内外部的故障。
它不仅可以保护变压器的运行安全，还能提高电力系统的可靠性和稳定性。
变压器差动保护的原理
变压器差动保护的原理变压器差动保护是一种用于保护变压器的关键设备，它在变压器的主绕组和互感器绕组之间形成差动电流，通过监测差动电流来检测系统中的故障，并在发生故障时采取相应的保护措施。
变压器差动保护的原理是基于基尔霍夫定律和能量守恒定律。
根据基尔霍夫定律，系统中所有流入节点的电流之和等于流出节点的电流之和。
而能量守恒定律则指出，在一个闭合的电路中，流入电路的电流功率等于流出电路的电流功率，即总功率为零。
变压器差动保护的工作原理如下：传感器和变压器绕组所接入的电流互感器产生的信号经过差动继电器进行电流差动比较，检测故障。
差动继电器计算变压器主绕组和互感器绕组之间流过的电流之和，并进行比较，如果两者之差超过设定的阈值，就会触发保护动作。
变压器差动保护通常由三个主要部分组成：差动继电器、互感器和电流传感器。
差动继电器是核心部件，负责检测差动电流，并根据预先设定的保护条件来判断是否有故障发生。
互感器是为了提供变比，将高电压变成低电压，以便与差动继电器进行匹配。
电流传感器则用于测量主绕组和互感器绕组中的电流。
在正常情况下，变压器主绕组和互感器绕组之间的电流是均匀的，其总和为零。
但是，当系统中发生故障时，例如绕组短路、相间短路或对地短路等，会导致差动电流的变化，超过预设的阈值。
差动继电器会检测到这种异常，并迅速触发保护动作，例如切断断路器或发出报警信号，以防止进一步的损坏。
差动保护的优点是高速动作和很强的可靠性，可以迅速识别故障并采取保护措施。
它能够有效地检测到绕组短路、相间短路和对地短路等故障，并迅速切断变压器的输入电源，防止故障扩大。
此外，差动保护还能够减少设备的停机时间，提高设备的可用性和可靠性。
差动保护也存在一些限制。
首先，差动保护的设备和安装成本相对较高。
其次，它对系统的离散性或非连续性故障比较敏感，例如低短路电流、电压异常等。
此外，电流传感器的线性和精度也会对差动保护的准确性产生一定的影响。
总的来说，变压器差动保护是一种重要的设备，可以有效地监测和保护变压器，防止故障扩大。
变压器差动保护调试差动平衡及差动计算原理
变压器差动保护调试差动平衡及差动计算原理摘要：变压器因接线组别导致各侧间电势相位产生一个角度差；变压器各侧电压、电流互感器变比不同，各侧电流幅值也不同。
所以变压器差动保护装置在对电流采样进行差动计算前，需对各侧采样电流进行方向折算和幅值折算。
变压器差动保护装置厂家较多，装置原理、动作特性平面坐标定义各不一致，对初学者来说有点混杂。
现场调试可以单相加量或三相加量，本文对比各装置折算类型，总结对应的现场调试接线和加量方法。
调试结果计算时，只需按装置折算过程，得出差动计算因数，根据装置说明书将因数代入对应制动电流、动作特性平面横坐标定义公式，即得出动作特性平面坐标点，实现装置校验的目的。
关键词：方向折算、幅值折算、单相加量、三相加量、差动计算因数1引言变压器差动保护作为变压器内部故障时的主保护，能快速、有选择地动作，具有高灵敏度、可靠性。
现场差动保护调试对发现、解决问题具有一定意义。
差动平衡加量是差动保护调试的重要环节：若因装置本身问题导致装置正确加量后不能平衡，其差动计算将失去意义，这种计算下可能导致断路器误动或拒动，差动保护也失去了运行的意义。
本文介绍差动保护调试重要环节——差动平衡加量，以变压器常用接线组别Yd11、电流互感器星形接线为例，将两种主流折算原理对应的加量方法进行对比、总结，再阐述由动作边界采样值计算动作边界线斜率的方法，对初学者有一定启发作用。
2 Yd11接线方式变压器接线组别是以“时钟表示”来命名的，即变压器高压侧线电势指向“12点”，低压侧根据高、低压侧线电势之间的相位关系来指向不同的钟点。
所以变压器Yd11方式下，低压侧线电势超前高压侧线电势30°。
差动保护根据电流变化判断故障，高、低压侧线电流相位关系如图2.1所示。
图2.1 Yd11接线变压器高低压侧线电流相位图3差动平衡三相加量方法变压器差动保护装置采样反应设备一次实际值，反之，变压器正常运行时，一次侧无故障电流，二次差流必定为0。
变压器差动保护原理及其调试方法
变压器差动保护原理及其调试方法变压器作为发电厂和变电所的主要运行设备，能够将发电廠发出的高压电转变成用户所需的各级低压电，实现了不同行业和人群的用电需要。
因此，保证电力变压器各项工作的正常运行，不仅有助于提升供电和用电质量，而且对于输电线路的整体安全也有重要影响。
但是在实际过程中，由于人为工作疏忽或设备本身的原因，时常发生差动保护误动，导致变压器的自动保护功能失效，因此必须根据差动保护原因，探寻科学正确的调试方法。
标签：电力变压器；差动保护；误动原因；调试方法1 变压器差动保护的概述常见的变压器保护方式有差动保护、气体保护、过负荷保护以及单相接地保护等，其中差动保护是变压器的主保护，保护范围是变压器各侧电流互感器之间的一次电气设备，它能迅速而有选择地切除保护范围内的故障，从而保证了输配电线路的安全。
但是在实际工作过程中，变压器常常会出现各种问题，其中较为常见的故障有以下几种：第一种是变压器在长期使用后，内部线圈会因为受热出现绝缘漆损坏、脱落等问题，导致线圈之间的绝缘性能降低，出现短路现象。
第二种是在用电高峰期或当有大容量用电设备启动时，瞬时电压往往超出变压器额定电压的几十倍甚至上百倍，导致变压器线路烧毁。
第三种是变压器系统线路接地，导致电流增大，严重情况下还会出现变压器爆裂问题。
而变压器差动保护的作用原理就是当出现上述线路故障时，能够根据实际故障情况有选择性地切断线路，从而保证变压器本身不受到损坏。
2 差动保护误动实例分析及处理2.1 差动保护实例分析某厂变压器为三卷变压器，极限组别Y 0/Y/d-11，为大电流接地系统。
其中中压侧由于长期负荷低，在投运时未做带负荷六角图，变压器运行正常。
随着电力市场的发展和农网改造，110kV侧的负荷增加较多。
一段时间以来，主变差动保护时有误动，在其动作后对保护装置进行了检验，均满足比例制动特性要求，装置正常之后，在变压器中压侧差动TA间有一段母线距离山体较近，怀疑变压器差动保护误动是由于山体树枝接地所致，未引起高度重视，后来利用110kV 设备增容改造的机会，对中压侧TA进行了详细检查，发现其中B相TA的极性接反，改接后恢复了正常运行，经作六角图，接线正确，此后，差动保护误动得以根本消除。
浅谈变压器差动保护原理及主变差动校验方法
流补偿 方 法 ， Ｙ ／ Ｏ Ａ 一１ 以 ＯＹ／ １型三 绕组 变压 器和 四方 Ｃ Ｃ ２ Ｓ ３ ６变压 器保 护 为例 ， 细地介 绍 了差动 校 详
［ 关键 词 ］ 差 动保护 ；ｙｌ ｄ １变压 器 ；补偿 方法
［ 中图分 类号 ］Ｔ ７ Ｍ７ ［ 文献标识码 ］Ａ ［ 文章编号 ］１０ —９６ ２ １ ）４０ ３ － ０ ６３ ８ （０ ０ ０ －０ ８０ ２
器单 相匝 间短 路故 障 。
在 绕 组变 压器 的两侧 均装 设 电流互 感器 ， 二 其 次侧按循 环 电流法 接线 ， 即如 果 两侧 电流互 感 器 的 同极性端 都朝 向母线侧 ， 则将 同极性 端子相 连 ， 在 并 两接线之 间并联 接入 电流继 电器 。在继 电器线 圈中 流过 的电流是两 侧 电流 互感 器 的二 次 电流 之差 ， 也
ＸＵ Ｊａ ｉｎ
（ＨｕｅＪｎｚｏ ｏ ｅ Ｓｐ ｌ Ｃｍ ａ ｙＪｎｚｏ ｂｉ ３０ ０ Ｃ ｉａ ｂｉ ｉｇｈ ｕＰ ｗ ｒ ｕｐｙ ｏ ｐ ｎ ，ｉ ｈｕＨｕｅ ４４ ０ ，ｈｎ ） ｇ
［ ｂｔａｔ ｎｔｅｐｐｒｔｅｐ ｎｉｅｏ ｉｒ－ｏ ｕｅ ｔ ｎｆ ｍ ｒｄｆｒｎｉ ｒｅｔｎｉａａ ｚｄａｄ Ａ ｓ ｃ］Ｉ ａｅ， ｒ ｃ ｌ ｆ ｃｏｃｍｐｔ ａｓ ｒ ｅ ｉｅｅｔｌ ｏ ｃｏ ｎｌ ｅ ，ｎ ｒ ｈ ｈ ｉ ｐ ｍ ｒｒ ｏ ｆ ａｐ ｔ ｉ ｓ ｙ
回路 中仍 有不 平衡 电流 ， 流 过 ， 时流 过继 电器 ｕ 此
笠 丝 鲞笙
２１ ０ ０年 ８月
湖 北 电 力
Ｖ１４ｏ Ａ． ４ ｏ３Ｎ ｕ．０ ０ ｇ２ １
浅 谈 变 压 器 差 动 保 护 原 理 及 主 变 差 动 校 验 方 法
变压器纵联差动保护原理
变压器纵联差动保护原理变压器纵联差动保护是一种用于保护变压器的重要保护装置，主要用于检测变压器绕组之间的电流差异，以便快速准确地判断是否发生了内部故障。
以下是变压器纵联差动保护的基本原理：1. 基本原理：-纵联差动保护通过比较变压器绕组之间的电流来检测潜在的内部故障。
正常工作状态下，变压器的输入电流等于输出电流，即两侧绕组电流相等。
当发生内部故障时，如绕组短路或绝缘故障，绕组之间的电流差异将导致纵联差动电流。
2. 电流比较：-纵联差动保护系统会同时监测变压器高压绕组和低压绕组的电流。
这些电流通过电流互感器（CT）测量，并传输到差动保护设备中。
设备将两侧电流进行比较，正常情况下两侧电流应该平衡。
3. 设定电流和灵敏性：-差动保护设备设有一定的电流差动保护设定值。
当变压器内部发生故障时，导致两侧电流不平衡，超过设定值时，差动保护将启动，产生差动保护动作信号。
4. 差动保护动作：-一旦检测到电流差异超过设定阈值，差动保护设备会发出保护动作信号。
这通常包括切断电源、关闭刀闸等措施，以隔离变压器并防止故障蔓延。
5. 灵敏性和稳定性：-纵联差动保护需要在足够灵敏的同时保持稳定性，以防止误动作。
因此，设定值的选择、电流互感器的准确性和保护装置的灵敏性都是设计中需要考虑的关键因素。
6. 复合差动保护：-为了提高保护的可靠性，有时会采用复合差动保护，结合其他保护元件，如零序电流保护、过流保护等。
这样可以增加差动保护的鲁棒性，减少误动作的可能性。
变压器纵联差动保护是确保变压器正常运行和防止故障蔓延的关键保护装置之一。
通过及时、准确地检测内部故障，它有助于提高电力系统的可靠性和稳定性。
变压器差动保护的原理
变压器差动保护的原理变压器差动保护是电力系统中常用的一种保护设备，它能够有效地检测和保护变压器的正常运行。
其原理是通过比较变压器的输入和输出电流之间的差值，来判断是否存在故障或异常情况，并及时采取相应的措施保护变压器。
变压器差动保护的基本原理是基于基尔霍夫电流定律。
根据这个定律，电流在闭合的电路中是守恒的，即输入电流等于输出电流。
对于变压器来说，输入电流等于输出电流，只有在正常工作状态下才能满足这个条件。
一旦发生故障或异常情况，如短路或相间短路，输入和输出电流之间就会存在差值。
为了实现变压器差动保护，需要在变压器的输入和输出侧分别安装电流互感器，用于测量输入和输出电流。
这些电流互感器将测量到的电流信号传输到差动保护装置中进行处理。
差动保护装置首先对输入和输出电流进行比较，计算它们之间的差值。
如果差值很小，即在设定的误差范围内，差动保护装置会认为变压器工作正常，不采取任何动作。
然而，如果差值超过设定的误差范围，差动保护装置就会判断存在故障或异常情况，并触发相应的保护动作。
为了提高差动保护的可靠性和抗干扰能力，通常还会采用一些辅助措施。
例如，差动保护装置可以设置时间延迟，以排除短暂的过电流或过负荷情况。
此外，还可以根据变压器的额定容量和负载情况，设置不同的差动保护动作值，以适应不同的工作条件。
总的来说，变压器差动保护利用输入和输出电流之间的差值来判断变压器的运行状态，一旦发现故障或异常情况，及时采取保护措施，避免进一步损坏变压器。
这种保护装置在电力系统中得到了广泛应用，提高了系统的可靠性和稳定性。
通过不断改进差动保护装置的技术，提高其灵敏度和可靠性，可以进一步提高电力系统的运行效率和安全性。
变压器差动保护的基本原理
变压器差动保护的基本原理变压器差动保护是为了防止变压器出现内部短路或开路故障而设计的保护装置。
其基本原理是通过比较变压器主、副侧电流的差值来判断是否发生了故障，并在故障发生时及时切断故障电流，保护变压器安全运行。
变压器差动保护系统一般由变压器差动保护继电器、CT（电流互感器）和通讯装置等组成。
其中，CT用于测量变压器主、副侧电流，继电器则根据测得的电流大小进行比较和判断。
具体来说，变压器差动保护系统的基本原理如下：1. 差动电流比较：变压器主、副侧电流经过CT进行测量，然后输入继电器中进行差动电流比较。
差动电流是指主、副侧电流的差值（即I差=I主-I副），正常情况下，变压器主、副侧电流经CT测得的差值应该为几乎为零。
2. 差动保护动作条件：当差动电流的绝对值大于设定的保护定值时，即I差>保护定值，继电器会判定为故障发生，进行相应的动作。
3. 过流保护功能：为了防止误动作，差动保护系统还配备了过流保护功能。
当变压器出现过负荷或短路故障时，主、副侧电流都会增大，此时继电器可通过过流保护功能来判断是否发生故障。
4. 保护范围设置：为了适应不同变压器的实际运行情况，差动保护系统还需要进行保护范围的设置。
保护范围一般由变比误差、CT与继电器的标定值、远动距离等多个因素综合考虑而来。
5. 通讯功能：为了实现远程监控和遥控功能，差动保护系统还需要配备通讯装置，将保护继电器的状态和故障信息传输到监控中心。
总的来说，变压器差动保护的基本原理即是通过比较变压器主、副侧电流的差值，判断电流差值是否超过设定值，从而判定是否发生故障。
差动保护系统通过准确测量和及时切除故障电流，保护变压器安全运行。
同时，为了提高保护的可靠性和灵敏度，差动保护系统还可配备过流保护功能，并具备通讯功能实现远程监控和遥控。
变压器差动保护原理和试验
三、差动保护的原理
变压器差动保护是按
比较被保护的变压器两侧
电流的数值和相位的原理
实现的。
正常运行及外部故障
时，流入差动继电器中的
电流为零。
'
''
Ir I2 I2 0
K1
三、差动保护的原理
变压器差动保护原 理和试验
ቤተ መጻሕፍቲ ባይዱ
问题思考
问题一： 为什么变压器 需要差动保护？
问题二： 什么是差动保护？
问题三： 怎么差动保护 进行试验？
目录
一、变压器的故障类型 二、变压器装设的保护 三、变压器差动保护原理 四、PDS-721保护试验方法
一、变压器的故障类型
一、变压器的故障类型
一、变压器的故障类型
20.6A 1.55A 10.47A 0.79A
0.975倍 1.025倍 0.975倍 1.025倍 0.975倍 1.025倍 0.975倍 1.025倍
20.1A 21.1A 1.51A 1.59A 10.2A 10.7A 0.77A 0.81A
动作情况（动作：√；不动作：×）
A相
B相
C相
×
×
△型接线，变压器△
侧的电流互感器采用 Y型接线。
三、差动保护的原理
这样，变压器两侧的
二次电流
I
• a
'
和
•' •'
IA IB
相位便可一致了。
但大小仍不同，且由
向量图可知：
•' •'
•'
变压器差动保护的基本原理
变压器差动保护的基本原理
变压器差动保护的基本原理是通过对比变压器两侧电流的差值来判断是否存在故障。
差动保护装置通过将变压器两侧电流互相比较，如果两侧电流差值超过设定的阈值，即认为存在故障。
以下为具体的差动保护工作原理：
1. 差动电流计算：差动保护装置会分别测量变压器的高压侧和低压侧电流，并将两侧电流进行相减，得到差动电流值。
2. 零序电流过滤：在差动保护装置中还会对变压器的零序电流进行过滤，因为零序电流会对差动保护的准确性造成干扰。
3. 相位差检测：差动保护装置会检测变压器两侧电流的相位差，如果相位差超过设定的范围，即可能存在故障。
4. 阻抗滤波：为了提高差动保护的鲁棒性和灵敏性，差动保护装置通常会使用阻抗滤波器来滤除高频噪声和谐波。
5. 工作逻辑：差动保护装置会根据设定的差动电流阈值和相位差范围来判断是否存在故障。
如果差动电流超过阈值或者相位差超过范围，保护装置会发出报警信号或者执行故障切除动作，保护变压器的安全运行。
综上所述，变压器差动保护依靠对变压器两侧电流的差值进行监测和判断，通过特定的算法和逻辑来实现对变压器故障的及时保护。
变压器差动保护基本原理
变压器差动保护基本原理
1 变压器差动保护
变压器差动保护是一种常用的配电网络欠压和故障短路的保护装置，是主变吸收故障线路的电流的原理。
变压器差动保护的基本原理
是通过比较变压器的两侧的投入和输出线路的电流，当两者相差较大，则说明发生了故障，为了保障设备不受到损坏而采取断开操作，从而
减少可能受损的部分及保护整个配电网络安全。
2 变压器差动保护原理
变压器差动保护基于主变电流平衡原理，当变压器的电流不平衡时，即产生了潜在的危险，可能发生的危害是由于变压器构成的元件
的局部过热导致的危险。
当发生短路或其他过载故障时，被损坏的线
路的电流大大超过正常电流，另一侧的电流减少或甚至消失，因此两
侧电流之间就产生了不平衡，此时就会触发变压器差动保护装置，通
过控制跳开保护装置断开故障线路，从而有效的保护变压器的安全运行，同时也对其它的设备也具有保护作用。
3 变压器差动保护机制
变压器差动保护机制的工作基本原理是将变压器的两端的电流被
分开检测统计，并将两路电流的差值越小，或者状况接近于一致，就
表示差动保护装置处于正常状态，而当两路电流之间存在差别时，说
明发生故障，变压器差动保护器就会触发，进行断开操作，以保护变
压器及其它设备不受损坏。
4 小结
变压器差动保护是一种常用的配电网络欠压和故障短路的保护装置，它通过比较变压器的两侧的投入和输出线路的电流，当两者相差较大，就会触发变压器差动保护器进行断开操作，准确的判断故障的类型，为变压器及其它设备的安全运行提供有效的防护。
