新钢结构CAD软件STS门式刚架设计
钢结构CAD软件STS(讲义)第三章
2008 版本
中国建筑科学研究院 建筑工程软件研究所
一 STS-钢框架设计——
1.1 三维和二维模型方法
三维模型方法：
建立结构整体模型
用SATWE、 TAT进行三维分析计算 接三维分析计算结果进行节点设计 绘制设计图，节点图，构件施工图，布置图 统计结构整体用钢量，钢材订货表，高强度螺栓表
1.4.1 读入设计内力
TAT设计内力
SATWE设计内力
PMSAP设计内力
一 STS-钢框架设计——
1.4.2 设计参数，连接形式的选择
混凝土框架托钢柱，按柱脚设计（08版改进） 高强度螺栓连接，全焊连接
螺栓直径，等级等参数
梁拼接，柱拼接，柱分段 门式刚架连接 框架节点域补强 选择节点连接形式，比较
节点域的稳定性
软件按照上述要求进行了节点域验算，当验算不满足 要求时，给出了满足要求的最小腹板厚度，并且自动 补强。
一 STS-钢框架设计——
1.4.6.5 抗震极限承载能力验算
抗震极限承载力验算
（1）Mu≥1.2Mp （2）Vu≥1.3(2Mp/Ln) 且Vu≥0.58HwTwFy 抗震极限承载力验算不满足时的措施 当（2）式不满足时，程序自动调整 当（1）式不满足式，可修改截面，或者使节点塑性铰 外移的连接形式（见图示） 08版改进：悬臂梁、次梁连接设计取消抗震极限承载 力校核
（1）加设盖板（软件采用此方法）
（2）加腋
（3）RBS连接（狗骨式连接）
一 STS-钢框架设计——
1.4.7 节点修改
类型修改：
1. 针对单个连接或部分连接修改“设计参数，连接形式”
2. 对修改的节点自动重新进行设计，修改后的连接设计
PKPM钢结构CAD软件STS中主要参数的设置
PKPM钢结构设计CAD软件STS中主要参数的设置郑远林在钢结构设计工作中，目前普遍利用PKPM的STS/SATWE或同济大学的3D3S等软件进行。
这些软件都需要合理地设置各种参数，方能进行正确的计算，做出安全、经济、合理的设计。
如果先了解了各个参数的含义，熟悉规范在相关方面的规定，就能作出合理的设置。
本文以应用比较普遍的STS为例，总结一些该软件中部分参数设置的经验，说明与其相关的规范条文，并提出一些建议值，希望可以设计人员参考。
部分建议来源于PKPM工程部的书籍，在此一并采纳，方便读者查阅。
一：结构类型参数图1结构类型和设计规范的选项钢结构常用的结构形式主要有：框架、门式刚架、排架、桁架等。
门式刚架是一种应用比较广泛的结构类型。
这里有一个误区，并非《门式刚架轻型房屋钢结构技术规程（CECS102:2002）》（以下简称《门规》）第1.0.2条中规定的结构才是门式刚架。
不能简单地认为只要是门式刚架，就可以归类为“门式刚架轻型房屋钢结构”；也不能认为只要不满足《门规》的规定，就不能采用门式刚架。
事实上，大多数单层钢结构厂房，都是门式刚架结构。
图1为STS中提供的结构类型和设计规范。
若结构为满足《门规》第1.0.2条规定的轻钢结构，则可以选择“2-门式刚架轻型房屋钢结构”，若为不满足此规定的结构，应按实际工程类型选择“1-单层钢结构厂房”、“3-多层钢结构厂房”或“4-钢框架结构”。
设计规范应根据各个规范的适用范围和实际工程的类型作出选择。
一般来说，满足《门规》适用范围的结构，选择“1-按《门式刚架轻型房屋钢结构技术规程》（CECS102:2002）计算”，其他结构可选择“0-按《钢结构设计规范》（GB50017:2003）计算”。
对于采用冷弯薄壁型钢作为主构件的钢结构房屋，也可选择“2-按《冷弯薄壁型钢结构设计规范》（GB50018）计算”。
结构类型选择“门式刚架轻型房屋钢结构”，体现了轻型房屋钢结构的特点：通过次构件、檩条、金属屋面板和墙面板与主结构的连接，结构具有较强的蒙皮刚度。
[整理]STS门式刚架设计流程简图.
![[整理]STS门式刚架设计流程简图.](https://img.taocdn.com/s3/m/e950901df242336c1eb95ee2.png)
大纲要求
计算简图
（4）化工、冶金、有色、建材、机械、轻工、纺织、烟草、商贸、军工、公路、水运、轨道交通、电力等行业的国家和省级重点建设项目；
截面优化
优化参数
（3）对环境影响很小、不需要进行环境影响评价的建设项目，填报环境影响登记表。
发现规划存在重大环境问题的，审查时应当提出不予通过环境影响报告书的意见；
个。
（1）可能造成重大环境影响的建设项目，编制环境影响报告书，对产生的环境影响应进行全面评价；
（一）安全评价的内涵
2）预防或者减轻不良环境影响的对策和措施。主要包括预防或者减轻不良环境影响的政策、管理或者技术等措施。
疾病成本法和人力资本法将环境污染引起人体健康的经济损失分为直接经济损失和间接经济损失两部分。直接经济损失有：预防和医疗费用、死亡丧葬费；间接经济损失有：影响劳动工时造成的损失（包括病人和非医务人员护理、陪住费）。这种方法一般通常用在对环境有明显毒害作用的特大型项目。附加重量4.5KN
钢结构设计软件 《STS》
钢结构设计软件《STS》日期:2011-4-29点击: STS软件可以完成钢结构的模型输入,截面优化,结构分析与构件验算,节点设计与施工图绘制。
适用于门式刚架,多、高层框架,桁架,支架,框排架,空间杆系钢结构(如塔架、网架、空间桁架)等结构类型。
还提供专业工具用于檩条、墙梁、隅撑、抗风柱、组合梁、柱间支撑、屋面支撑、吊车梁等基本构件的计算与绘图。
STS软件可以独立运行,也可以与PKPM系列其她软件数据共享,配合使用。
STS三维模型数据可以接口SATWE、TAT、或PMSAP 来完成钢结构的空间计算与构件验算,可以接口JCCAD完成基础设计。
STS二维模型数据也可以接口JCCAD完成独立基础设计。
STS软件可以用三维方法与二维方法建立结构模型。
软件提供70多种常用截面类型,以及用户自绘制的任意形状截面,构件可以就是钢材料,也可以就是混凝土材料;因此软件适用于钢结构以及钢与混凝土混合结构的设计。
常用钢截面包括各类型的热轧型钢截面,冷弯薄壁型钢截面,焊接组合截面(含变截面),实腹式组合截面,格构式组合截面等类型。
程序自带型钢库,用户可以对型钢库进行编辑与扩充。
STS的二维设计程序“PK交互输入与优化计算”用于门式刚架、平面框架、框排架、排架、桁架、支架等结构的设计。
可以计算“单拉杆件”;可以定义互斥活荷载;进行风荷载自动布置;吊车荷载包括桥式吊车荷载、双层吊车荷载、悬挂吊车荷载;可以考虑构件采用不同钢号;通过定义杆端约束实现滑动支座的设计;通过定义弹性支座实现托梁刚度的模拟;通过定义基础数据实现独立基础设计。
内力分析采用平面杆系有限元方法;可以考虑活荷载不利布置;自动计算地震作用(包括水平地震与竖向地震);荷载效应自动组合。
可以选择钢结构设计规范、门式刚架规程、冷弯薄壁型钢设计规范等标准进行构件强度与稳定性计算。
输出各种内力图、位移图、钢构件应力图与混凝土构件配筋图,输出超限信息文件、基础设计文件、详细的计算书等文档。
钢结构CAD软件STS
一 STS-钢框架设计——

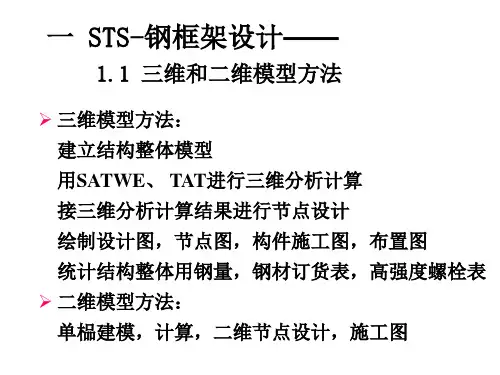

1.1 三维和二维模型方法
➢ 三维模型方法： 建立结构整体模型 用SATWE、 TAT进行三维分析计算 接三维分析计算结果进行节点设计 绘制设计图，节点图，构件施工图，布置图 统计结构整体用钢量，钢材订货表，高强度螺栓表
➢ 二维模型方法： 单榀建模，计算，二维节点设计，施工图
一 STS-钢框架设计——
1.4.2 设计参数，连接形式的选择
➢ 混凝土框架托钢柱，按柱脚设计（08版改进） ➢ 高强度螺栓连接，全焊连接 ➢ 螺栓直径，等级等参数 ➢ 梁拼接，柱拼接，柱分段 ➢ 门式刚架连接 ➢ 框架节点域补强 ➢ 选择节点连接形式，比较 ➢ 选择原则根据具体连接情况确定
一 STS-钢框架设计——
一 STS-钢框架设计——
1.4.8 框架支撑节点设计
➢ 常用截面，双角钢，双槽钢，H形截面，箱形截面 ➢ 可采用焊缝连接，普通螺栓连接，高强度螺栓连接。 ➢ 支撑与梁柱连接 ➢ 支撑与梁连接 ➢ 支撑与柱脚连接 ➢ 支撑连接计算 ➢ 支撑节点施工图，出图方式 ➢ 支撑构件施工图
一 STS-钢框架设计——
1.4.9 08版改进
适应08版结构建模改进 越层柱 越层梁 广义楼层
新增连接节点类型 钢梁与混凝土柱、剪力墙连接 槽钢次梁截面 双槽钢柱截面[ ]、][，型钢混凝土柱
其他改进 节点设计结果查看和修改 悬臂梁、次梁连接，取消抗震相关设计校核 二级次梁、层间梁连接设计 混凝土结构托钢柱按柱脚设计
一 STS-钢框架设计——
1.3 用SATWE，TAT，PMSAP分析计算
➢ 有无侧移，计算长度系数修改 ➢ 特殊构件定义（铰接构件，门式刚架构件，组合梁） ➢ 考虑特殊风荷载与自定义荷载效应组合 ➢ 净截面和毛截面比值 ➢ 强柱弱梁校核
钢结构设计软件STS实例深入解析
A
•根据构件的长细比、钢材的屈服强度和表 5.1.2-1、表5.1.2-2的截面分类按附录C采 用。 •截面分类由软件根据GB50017自动确定， 当存在多个选择时，一般取低的（偏安全） •只有少数截面用户可以干预，例如焊接H 形截面 •修改截面分类要有根据，对材料要求在施 工图中要进行明确说明！
2）、恒载、活载 为何刚架与檩条的活荷载分别定义？ 《门规》3.2.2当采用压型钢板轻型屋面时,屋面竖向均布
活荷载的标准值（按水平投影面积计算）应取 0.5KN/M2。对受荷水平投影面积大于60M2的刚架构 件,屋面竖向均布活荷载的标准值可取不小于0.3KN/M2。
钢结构设计软件STS实例深入解析
钢结构设计软件STS实例深入解析
9
轴压截面分类
相同长细比时B类的稳定系数要高于c类，按b类计算的构件承载力要高于c类。
钢结构设计软件STS实例深入解析
10
建立模型-荷载输入
1）、软件对荷载的方向是如何规定的？ 荷载正负规定:水平荷载规定向右为正,竖向荷载规定向 下为正,顺时针方向的弯矩为正,反之为负。
•刚架跨度L≤18M时，横梁采用等截面为宜；L≥24M时，横梁宜采用变截面； L=21M时，视情况而定。
钢结构设计软件STS实例深入解析
8
当定建义立截模面型选-取焊了接焊工接形工截形截面面轴时压，截在面截分面参类数如中何会选有用 ？
“轴压对Y轴截面分类”的一个参数选项，如下图所示。该 参数主要用于验算实腹式轴心受压构件的稳定性。用它来 确定计算稳定性时所需的轴心受压构件的稳定系数。
11
3）、风荷载
如何选取风荷载的计算规范？
《荷载规范》：wk zszw0 《门规》： wk szw0
PKPM--STS钢结构设计经验之门式钢架
PKPM--STS钢结构设计经验之门式钢架门式刚架二维建模适用范围：吊车吨位在20T以下（含20T）,悬挂吊车3T以下，跨度宜18~36米，高度宜4~9米，柱距6~9米。
定义构件：截面分类中轴心受压构件对Y轴截面分类中B类截面翼缘为火焰切割，截面稳定系数大于c类截面，截面稳定承载能力高于c类截面。
C类翼缘为轧制或剪切边。
长细比相同时，修改截面分类要有根据，如果选b类，要在施工图中对材料进行明确说明。
抗风柱：分两种问题：1：只承担山墙风荷载，不承担屋面竖向荷载；2：即承担山墙风荷载，又承担屋面竖向荷载。
解决1：在抗风柱翼缘上开长椭圆孔，椭圆孔的大小应根据KFZ 对梁产生的上下位移来确定。
解决2：抗风柱不承担稳定性，设置多的话会增大边柱长度系数，降低刚架整体稳定。
当跨度较大时，抗风柱间隔布置。
计算长度：门式刚架平面内软件自动识别计算长度。
平面外计算长度常要修改，原则是：有效的侧向支撑点，上翼缘受压，当屋面板与檩条有可靠连接时取檩条间距，下翼缘取隅撑间距，两者取较大值为计算长度；当屋面板与檩条无可靠连接时取屋面水平支撑，下翼缘取隅撑间距，两者取较大值为计算长度，另檐口受压要设置隅撑。
荷载输入：1）将屋面活荷载由0.3kN/m2提高到0.5 kN/m2。
对于受荷载水平投影面积大于60m2的构件可取不小于0.3 kN/m2 ，一般计算的工程荷载水平投影面积均大于60，所以一般取值为0.3，檩条取0.5，活荷载与雪荷载不同时计算，输入大的数值作为活荷载。
2）风荷载：门式刚架规范适用于（房屋高度不大于 18米，房屋高宽比不大于1 ,屋面坡度不大于10度），门规中的基本风压为调整后的基本风压=荷载规范里的基本风压*1.05.围护结构受荷面积大于10，可以不考虑阵风系数。
3）柱间风荷载：荷载规范大于门规；梁间风荷载：门规大于荷载规范。
所以，柱迎风面大取荷载规范，柱迎风面小取门规。
吊车荷载：STS中Ec的尺寸为吊车梁中心线至下柱型心的距离，水平横向力的距离为轨道高和吊车梁支座距离。
钢结构软件的比较
目前钢结构设计软件的比较！鉴于论坛的钢结构太冷清，我特地转载了一些其他网友的帖子供大家参考，希望大家积极讨论，能把钢结构的板块做的更好！声明：此贴是载自幸福兄的幸福小屋，供大家学习和借鉴！因为科技不断发展~软件不断更新 以下内容仅限参考目前版本相互比较！本人并非某公司枪手·如果得罪之处还望海涵！！！纵观国内钢结构类设计软件，常用的大致有以下几种：1，建研院PKPM系列软件（STS、STXT、STPJ）以及MSGS空间网格软件，PKPM最新版本2007年04月，官方网站2，同济大学3D3S系列空间钢结构软件，最新版本9.0，官方网站3，同济大学MTS系列钢结构软件（MTS、MTSTool），MTS最新版5.6，MTSTool最新版本1.9，官方网站4，同济大学STRAT系列有限元建筑通用设计软件，最新版本3.2，官方网站 5，中国冶建总院SS2000、PS2000系列钢结构软件，PS2000最新版本R6.70，官方网站6，北京云光设计咨询中心SFCAD，无官方网站7，浙江大学空间结构研究中心MST2006，最新版本2006，官方网站 8，上海交通大学结构工程研究所TWCAD、STCAD、SMCAD系列钢结构软件，官方网站9，阿依艾工程软件大连有限公司STAADCHINA系列软件，最新版本2006，官方网站目前国内用户最多当属建研院的PKPM系列软件以及同济大学3D3S系列空间钢结构软件；1，PKPM系列软件（STS、STXT、STPJ）钢结构方面的功能：   1）门式刚架结构   2）平面屋架、桁架结构   3）钢支架结构   4）空间钢框架、框－支撑结构   PKPM－STS系列作为建研院开发多年的钢结构软件，在国内各地设计院拥有相当大的用户，其优点是紧扣规范，参数详尽，规则结构上设计效率比较高，后处理节点设计类型比较全面，带支撑柱脚节点设计混乱是STS的一个缺憾；最近推出的重钢设计软件STPJ填补了国内重钢设计以及后处理这方面的空白；缺点是不规则结构建模不便，计算误差大，后处理出图还有所欠缺，尽管一直在改善；钢屋架设计中风荷载添加麻烦，不准确，但钢屋架后处理出图是目前所有同类软件中最好的；     屋主小评：STS在门式刚架设计以及规则多高层框架结构设计上比较有效率，后处理节点设计以及出图都不错，但是在带夹层门式刚架后处理节点设计上，不能在2维模型中很好处理；对复杂的三维空间框架模型，程序无法很好的模拟，风荷载误差比较大，后处理节点设计也无法达到要求。
pkpmV新版钢结构CAD软件STS门式刚架设计课件.
可绘制构件详图，适用与构件加工单位。
节点施工图
可绘制选中的节点详图，包括节点索引图，各节点施工详图。
2 门式刚架二维设计
2.3 节点设计和施工图绘制
✓ 统计整榀刚架材料
精确统计整榀刚架构件，连接板，加劲肋的准确用量 钢板按厚度统计重量
2 门式刚架二维设计
2.4 门式刚架二维中常见结构模型建立
2 门式刚架二维设计
2.2 截面优化与结构计算，结果查询
✓ 二维结构计算
功能：软件自动完成模型的内力分析、杆件强度、稳定验算及结构变形验算、基 础设计等。
✓ 计算结果查看（查看配筋包络及钢结构应力、内力包络、钢梁挠度、节 点位移等）。主要查看内容：
计算结果文件 配筋包络和钢结构应力图 注意：
应力比是计算应力与强度设计值的比值 应力比超过1，即超限，以红色表示 内力包络及各荷载工况下的内力图
2 门式刚架二维设计
2.5 10版中门式刚架二维设计改进
✓ 改进交互输入时网格、节点变化后，构件、荷载信息丢失问题
➢ 平移节点后，当相连网格两端节点没有变化，保留网格上的构件、荷 载等信息；
➢ 取消节点后，当相连网格构件截面相同时，保留截面信息； ➢ 网格打断后，保留构件、以及构件上的均布和集中荷载； ➢ 变截面构件，中间增加节点后，程序自动进行截面拟合，即根据原先
节点修改：修改单个节点的连接参数，修改后可选择是否由程序自 动校核
结果文件查看：查看节点设计结果文件，包括各梁柱节点、梁梁拼 接点、柱脚节点、牛腿节点等的设计结果
2 门式刚架二维设计
2.3 节点设计和施工图绘制
✓ 施工图绘制（整体施工图、构件施工图、节点施工图绘制） 整体施工图
自动绘制施工图，包括刚架 立面图、各节点剖面图、材 料表。
钢结构CAD软件STS第一章
1.3.3 屋面、墙面构件自动布置
自动布置维护构件
GIF
1.3.4 屋面、墙面构件优化
自动进行檩条优化
GIF
1.3.5 屋面、墙面构件自动绘图
自动绘制维护构件施工图
GIF
1 STS-门式刚架三维设计——
1.4 绘制门式刚架施工图
可以在三维模型中设置梁梁拼接、柱侧垂直 适用于所有刚架：
– 绘图参数设置 – 节点设计参数设置
2.1.5 参数输入
斜梁计算
仅按压弯构件计算强度，和平面外稳定； 按压弯构件计算强度，和平面内、平面外稳定；
有侧移，无侧移框架
GB50017无支撑，弱支撑，强支撑框架
门式刚架按有侧移结构
净截面和毛截面比值 活荷载不利布置
2 STS-门式刚架二维设计——
2.1.6 构件修改
CECS102:2002第6.1.1条第6项，已经超出了规程规 定的考虑受剪板腹屈曲后强度计算适用范围，这时程 序按不考虑利用受剪板幅屈曲后强度来控制腹板高厚 比。
52
2 STS-门式刚架二维设计——
2.1.7 解决方法
（1）调整构件端部高度，对于梁还可以调整变截面长 度，尽量不超过60mm/m的要求。 （2）通过设置构件腹板横向加劲肋，这样可以提高， 不考虑屈曲后强度的容许高厚比也可以提高。 （3）不建议增加腹板厚度来满足的方法，这样用钢量 增加可能较多。
横向立面
纵向立面
整体模型
通过横向、纵向立面编辑、系杆布置来形成整体模型
1 STS-门式刚架三维设计——
1.2.1 三维建模－屋面墙面布置形成
1、在平面网格上，通过二维建模 方式，建立立面二维模型 2、通过立面复制，建立三维模型 3、通过墙面布置，输入柱间支撑 4、通过楼层布置，输入屋面支撑和系杆 形成整体三维模型
浅谈钢结构CAD软件STS的功能和应用
浅谈钢结构CAD软件STS的功能和应用摘要 CAD技术的发展和成功推广表明，借助计算机辅助设计软件来完成钢结构的计算机分析、优化设计和绘图工作，一方面可以给工程设计提供精确的计算和绘图工具，提高设计效率，使设计更加安全经济，另一方面也必将对钢结构的进一步发展起到很大的促进作用。
关键词钢结构 CAD软件 STS随着我国钢产量的逐年增加，建筑钢结构的优点也越来越突出。
CAD技术的发展和成功推广表明，借助计算机辅助设计软件来完成钢结构的计算机分析、优化设计和绘图工作，一方面可以给工程设计提供精确的计算和绘图工具，提高设计效率，使设计更加安全经济，另一方面也必将对钢结构的进一步发展起到很大的促进作用。
一、STS软件基本功能特点钢结构CAD软件STS是PKPM系列的一个功能模块，既能独立运行，又可与PKPM其他模块数据共享。
可以完成钢结构的模型输入、优化设计、结构计算、连接节点设计与施工图辅助设计。
具有如下特点：1．专业钢结构一体化CAD软件，可以完成钢结构的模型输入、结构计算、强度和稳定性验算、节点设计，以及绘制施工图。
2．可以设计多、高层钢结构框架、轻钢门式钢架、钢桁架、钢支架、钢排架，以及钢一混凝土混合结构。
软件自动化程度高，易学易用。
3．施工图包括多、高层钢结构框架、轻钢门式刚架、钢桁架、钢支架、钢排架柱、吊车梁等，节点丰富，全部可以自动设计。
4．构件截面类型有70多种，包括型钢截面、焊接截面、实腹式组合截面、格构式组合截面等类型。
程序自带型钢库包含了世界各国的标准型钢。
5．空间建模可以接口TAT、SATWE或PMSAP完成钢结构空间计算和应力验算，也可以由空间建模数据形成平面框架、连接数据文件进行钢结构平面计算和应力验算。
6．轻钢门式刚架、钢桁架的截面优化设计，以结构重量最轻为目标函数。
7.STS工具箱提供了常用的一些钢结构基本构件的设计与施工图。
二、STS软件模型输入STS的模型输入可以采用三维方法和二维方法。
PKPM STS 门式刚架设计步骤与要点
PKPM STS 门式刚架设计步骤与要点序号内容步骤操作图例规范标准要求注意事项1快速建模1、屋面坡度设置：排水坡度：1/20~1/8；根据所在地区雨量大小确定2、荷载取值：一般取0.25 kN/m2永久荷载：结构自重；屋面；吊挂荷载等屋面活荷：刚架：标准值0.5kN/m2; (A>60m2时，0.3 kN/m2);屋面檩条：0.5kN/m2施工或检修集中荷载：设计屋面板和檩条时，1.0 kN风荷载：德州取0.45kN/m2雪荷载：德州取0.35kN/m2，刚架活荷载按此控制。
设置女儿墙时，应考虑女儿墙内侧积雪1 坡度分段：非等分12 1 最后按分段弯矩调整。
2、钢梁平面外计算长度按3000 mm控制。
3、地面粗糙度按B类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇。
4、有女儿墙时雪荷载屋面不均匀系数5、门式钢架轻型房屋钢结构技术规程--CECS 102 2002 中风荷载只适应单屋脊厂房，其余应根据情况选择荷载规范。
k s zw w=μμ2 截面初选1、梁、柱板件的宽厚比限值工字形截面构件受压翼缘板的宽厚比工字形截面梁、柱构件腹板的宽厚比：1.无吊车刚架边跨柱可采用楔形变截面截面，有吊车柱只能采用等截面。
2.初选截面可参照：07SG518-4《多跨门式刚架轻型房屋钢结构(无吊车).》、04SG518-3《多跨门式刚架轻型房屋钢结构(有吊车)、02SG518-1《门式刚架轻型房屋钢结构》3 柱脚设置柱脚分刚接柱脚和铰接柱脚两类，当设有起重量≥5吨桥式吊车时应考虑设置刚性柱脚。
yftb235151≤ywwfth235250≤4 参数设置1、刚架柱顶位移设置限制2、受弯构件的挠度与跨度比限值表中L对单坡房屋为斜梁跨度, 对双坡房屋为一个坡面斜梁的长度3、构件长细比应符合下列规定受压构件的长细比限值受拉构件的长细比限值5 计算分析与调整6 边跨刚架设计7 支撑体系设置8 檩条、吊车梁构件设计9 柱下基础设计10 三维刚架建模与出图。
PKPM-STS钢结构经验
PKPM-STS做钢结构的经验集萃1、优化设计并非是把别人的设计拿过来，按照原设计思路死扣用钢量（俗称“蚊子腿上剔精肉”），因为这样通常大幅度降低了原设计的安全度，“荷载优化”是选取适当的荷载，应当兼顾业主对结构小幅改动的可能性，比如吊挂灯具、功能分区重新布局。
把恒载取得很小，用钢量没有减小太多，功能限制则限制太死。
优化首先考虑变化方案，简化结构传力模式和传力途径，做到大处节省，具体到杆件节点则要放宽。
如果原结构各部件安全储备相差严重时，可以选择一个合适的安全储备标准来调整各构件型号，该加大的加大，该减小的减小。
结构安全是整体安全，个别杆件强大没啥用。
2、《建筑工程施工质量验收统一标准》（GB50300-2001）5.0.6条：检测单位鉴定达不到要求时，经原设计单位核算认为满足安全时可以验收。
一级建造师《项目管理》中讲：检测单位鉴定达不到要求时，经原设计单位核算认为满足安全时可以验收。
对未达要求的行为承担“违约责任”。
3、网架焊接球如果采用压制钢板制作，钢板厚度公差接近±2.5mm，《强规》规定偏差不大于13%和1.5mm。
怎么办呢？制作时可以把钢板加厚1mm就可以避质检找麻烦了。
4、设置20吨以上的吊车的厂房在国不允许按《门式刚架规程》设计，主要在于国吊车梁安装偏差和吊车轨道安装偏差造成卡规，使水平力增加4－5倍，导致厂房剧烈晃动，没常使用。
总之，任何先进的设计方法都无法超越实际施工水平来实现，要求符合国情（或者“公司加工实力”）。
比如对20吨驾操吊车的门架按美国规控制柱头位移为H/240(国H/400)，晃动得没人愿意驾操，省那一点点钢材和厂房适用性相比就显“设计扣到家”有多么可笑了。
5、什么样的维护系统需要考虑阵风系数？（1）、对脆性材料。
如玻璃幕墙，必须采用阵风系数。
（2）、对阵风作用下，对荷载临时提高能够承受的钢材等，不需要考虑阵风系数。
（3）、不该考虑阵风系数的维护系统考虑了阵风系数，安全度比主结构高出一倍，不利于主体安全。
浅谈钢结构CAD软件STS的功能和应用
