两位五通电磁阀工作原理原理图
两位五通电磁阀工作原理几种控制方式
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。
下图为三通球阀的工作原理图：三通球阀的工作原理图点击此处查看全部新闻图片气动执行机构的几种控制方式一、引言气动马达作为一种执行机构，在工业生产和工业控制中起着很重要的作用。
气动马达使用空气取代电力和液压来产生动力，可以实现无级变速，可瞬间启动、停滞和换向，具有自动冷却功能，无电火花，可在易燃易爆，如含有化学、易燃性或挥发性等物质湿热和多尘的环境下运行，如矿区、隧道、油漆厂、化学工厂、石化、生物科技、药厂、晶圆、半导体、光纤、兵工厂、船舶、养殖等行业用于驱动，因用空气作为动力，容易获得，用后空气可以直接排入大气无污染，压缩空气还可以进行集中供给和远距离控制。
二、气动阀门执行器工作原理利用压缩空气推动执行器内多组组合气动活塞运动，传力给横梁和内曲线轨道的特性，带动空芯主轴作旋转运动，压缩空气气盘输至各缸，改变进出气位置以改变主轴旋转方向，根据负载（阀门）所需旋转扭矩的要求，可调整气缸组合数目，带动负载（阀门）工作。
三、气动阀门执行器的控制方式由于现在的控制方式和手段越来越多，在实际工业生常和工业控制中，用来控制气动执行机构的方法也很多，常用的有以下几种。
（一）基于单片机开发的智能显示仪控制智能显示仪是用来监测阀门工作状态，并控制阀门执行期工作的仪器，它通过两路位置传感器监视阀门的工作状态，判断阀门是处于开阀还是关阀状态，通过编程记录阀门开关的数字，并且有两路与阀门开度对应的4～20mA输出及两足常开常闭输出触点。
通过这些输出信号，控制阀门的开关动作。
根据系统的要求，可将智能阀门显示仪从硬件上分为3部分来设计：模拟部分、数字部分、按键/显示部分。
1、模拟电路部分主要包括电源、模拟量输入电路、模拟量输出电路三部分。
两位五通电磁阀工作原理原理图

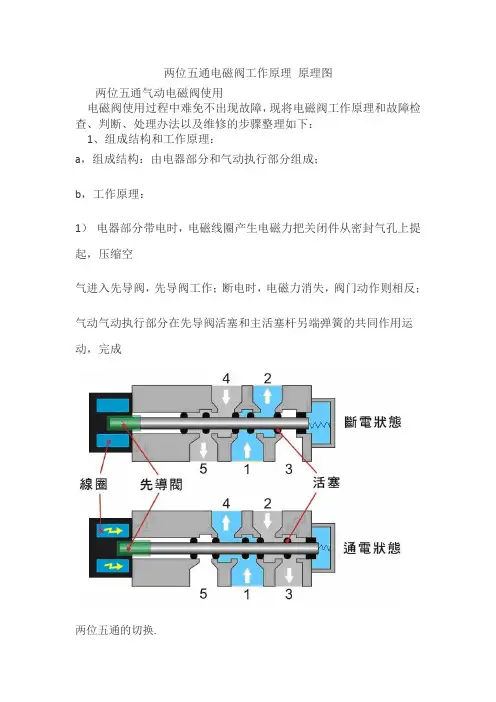

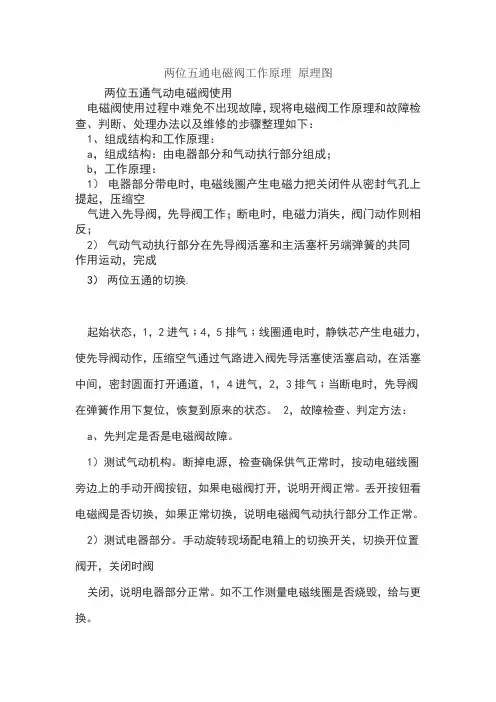

两位五通电磁阀工作原理原理图两位五通气动电磁阀使用电磁阀使用过程中难免不出现故障，现将电磁阀工作原理和故障检查、判断、处理办法以及维修的步骤整理如下：1、组成结构和工作原理：a，组成结构：由电器部分和气动执行部分组成；b，工作原理：1）电器部分带电时，电磁线圈产生电磁力把关闭件从密封气孔上提起，压缩空气进入先导阀，先导阀工作；断电时，电磁力消失，阀门动作则相反；2）气动气动执行部分在先导阀活塞和主活塞杆另端弹簧的共同作用运动，完成3）两位五通的切换.起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧作用下复位，恢复到原来的状态。
2，故障检查、判定方法：a、先判定是否是电磁阀故障。
1）测试气动机构。
断掉电源，检查确保供气正常时，按动电磁线圈旁边上的手动开阀按钮，如果电磁阀打开，说明开阀正常。
丢开按钮看电磁阀是否切换，如果正常切换，说明电磁阀气动执行部分工作正常。
2）测试电器部分。
手动旋转现场配电箱上的切换开关，切换开位置阀开，关闭时阀关闭，说明电器部分正常。
如不工作测量电磁线圈是否烧毁，给与更换。
3）故障处理方法：先检查供气是否正常，如不正常则打开供气阀门。
接着按上面提到判定方法的检查电磁阀是否正常并处理。
紧急情况下可以手动直接用气管打开阀门 3，电磁阀检修注意事项：两位五通电磁阀a、活塞杆一定要活动灵活。
手工测试,按入活塞杆要感觉轻松，手松开后，活塞杆能在弹簧力的作用下自动恢复到按入前的原位置。
如不能自动弹出，请清理阀体内部和活塞杆上的灰尘并用优质润滑油处理，确保活塞杆活动自由。
b、先导阀活塞同活塞杆一样也要能轻松、自由的运动，处理方法同上。
c、先导阀正常工作的气路一定要通畅，不通畅者可用细针对气路进行梳理，确保气路畅通无阻。
d、电磁线圈正常情况下通电，关闭件应提起，并有吸合声音。
两位五通电磁阀工作原理原理图
两位五通电磁阀工作原理原理图两位五通气动电磁阀使用电磁阀使用过程中难免不出现故障，现将电磁阀工作原理和故障检查、判断、处理办法以及维修的步骤整理如下：1、组成结构和工作原理：a，组成结构：由电器部分和气动执行部分组成；b，工作原理：1）电器部分带电时，电磁线圈产生电磁力把关闭件从密封气孔上提起，压缩空气进入先导阀，先导阀工作；断电时，电磁力消失，阀门动作则相反；2）气动气动执行部分在先导阀活塞和主活塞杆另端弹簧的共同作用运动，完成3）两位五通的切换.起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧作用下复位，恢复到原来的状态。
2，故障检查、判定方法：a、先判定是否是电磁阀故障。
1）测试气动机构。
断掉电源，检查确保供气正常时，按动电磁线圈旁边上的手动开阀按钮，如果电磁阀打开，说明开阀正常。
丢开按钮看电磁阀是否切换，如果正常切换，说明电磁阀气动执行部分工作正常。
2）测试电器部分。
手动旋转现场配电箱上的切换开关，切换开位置阀开，关闭时阀关闭，说明电器部分正常。
如不工作测量电磁线圈是否烧毁，给与更换。
3）故障处理方法：先检查供气是否正常，如不正常则打开供气阀门。
接着按上面提到判定方法的检查电磁阀是否正常并处理。
紧急情况下可以手动直接用气管打开阀门3，电磁阀检修注意事项：两位五通电磁阀a、活塞杆一定要活动灵活。
手工测试,按入活塞杆要感觉轻松，手松开后，活塞杆能在弹簧力的作用下自动恢复到按入前的原位置。
如不能自动弹出，请清理阀体内部和活塞杆上的灰尘并用优质润滑油处理，确保活塞杆活动自由。
b、先导阀活塞同活塞杆一样也要能轻松、自由的运动，处理方法同上。
c、先导阀正常工作的气路一定要通畅，不通畅者可用细针对气路进行梳理，确保气路畅通无阻。
d、电磁线圈正常情况下通电，关闭件应提起，并有吸合声音。
二位五通双电控电磁阀的工作原理
二位五通双电控电磁阀的工作原理
在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型指线圈没通电时气路是通的。
给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
二位五通电磁阀原理图解
二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。
最常用的电-气转换组件是电磁阀。
电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。
电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND逻辑控制。
在电磁阀家族中，最重要的是电磁控制换向阀。
电磁控制换向阀的工作原理在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。
主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。
按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。
直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。
图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。
当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。
二位五通双电控电磁阀的工作原理2009-10-20 21:47在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
两位五通电磁阀工作原理原理图
两位五通电磁阀工作原理原理图两位五通气动电磁阀使用电磁阀使用过程中难免不出现故障，现将电磁阀工作原理和故障检查、判断、处理办法以及维修的步骤整理如下：1、组成结构和工作原理：a，组成结构：由电器部分和气动执行部分组成；b，工作原理：1）电器部分带电时，电磁线圈产生电磁力把关闭件从密封气孔上提起，压缩空气进入先导阀，先导阀工作；断电时，电磁力消失，阀门动作则相反；气动气动执行部分在先导阀活塞和主活塞杆另端弹簧的共同作用运动，完成两位五通的切换.起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧作用下复位，恢复到原来的状态。
2，故障检查、判定方法：a、先判定是否是电磁阀故障。
1）测试气动机构。
断掉电源，检查确保供气正常时，按动电磁线圈旁边上的手动开阀按钮，如果电磁阀打开，说明开阀正常。
丢开按钮看电磁阀是否切换，如果正常切换，说明电磁阀气动执行部分工作正常。
2）测试电器部分。
手动旋转现场配电箱上的切换开关，切换开位置阀开，关闭时阀关闭，说明电器部分正常。
如不工作测量电磁线圈是否烧毁，给与更换。
3）故障处理方法：先检查供气是否正常，如不正常则打开供气阀门。
接着按上面提到判定方法的检查电磁阀是否正常并处理。
紧急情况下可以手动直接用气管打开阀门3，电磁阀检修注意事项：两位五通电磁阀a、活塞杆一定要活动灵活。
手工测试,按入活塞杆要感觉轻松，手松开后，活塞杆能在弹簧力的作用下自动恢复到按入前的原位置。
如不能自动弹出，请清理阀体内部和活塞杆上的灰尘并用优质润滑油处理，确保活塞杆活动自由。
b、先导阀活塞同活塞杆一样也要能轻松、自由的运动，处理方法同上。
c、先导阀正常工作的气路一定要通畅，不通畅者可用细针对气路进行梳理，确保气路畅通无阻。
d、电磁线圈正常情况下通电，关闭件应提起，并有吸合声音。
二位五通电磁阀
二位五通电磁阀原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm 的工业胶气管。
电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
你可以参考中国电磁阀门户！单电控的阀有一个线圈，通电时换成另一个状态，不通电时自动还原到原始状态。
双电控的阀有两个线圈，一边通电一个状态，断电保持断电前的状态，另一边通电换位成另一个状态，断电保持断电前的状态。
二位五通电磁阀原理图解
二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。
最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。
电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。
电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。
在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。
电磁控制换向阀的工作原理在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。
主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。
按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。
直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。
图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。
当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。
二位五通双电控电磁阀的工作原理2009-10-20 21:47在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm 的工业胶气管。
二位五通电磁阀原理图解
二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。
最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。
电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。
电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有:气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND 逻辑控制。
在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。
电磁控制换向阀的工作原理在气动回路中，电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。
主要工作原理是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。
按电磁控制部分对换向阀推动方式的不同，可以分为直动式电磁阀和先导式电磁阀。
直动式电磁阀直接利用电磁力推动阀芯换向，而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。
图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
线圈通电时，静铁芯产生电磁力，阀芯受到电磁力作用向上移动，密封垫抬起，使1、2接通，2、3断开，阀处于进气状态，可以控制气缸动作。
当断电时，阀芯靠弹簧力的作用恢复原状，即1、2断，2、3通，阀处于排气状态。
二位五通双电控电磁阀的工作原理2009-10-20 21:47在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。
二位五通双电控电磁阀的工作原理
二位五通双电控电磁阀的工作原理
在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型指线圈没通电时气路是通的。
给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
二位五通双电控电磁阀的工作原理
二位五通双电控电磁阀的工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII二位五通双电控电磁阀的工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型指线圈没通电时气路是通的。
给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
2。
两位五通电磁阀工作原理几种控制方式
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。
下图为三通球阀的工作原理图：三通球阀的工作原理图点击此处查看全部新闻图片气动执行机构的几种控制方式一、引言气动马达作为一种执行机构，在工业生产和工业控制中起着很重要的作用。
气动马达使用空气取代电力和液压来产生动力，可以实现无级变速，可瞬间启动、停滞和换向，具有自动冷却功能，无电火花，可在易燃易爆，如含有化学、易燃性或挥发性等物质湿热和多尘的环境下运行，如矿区、隧道、油漆厂、化学工厂、石化、生物科技、药厂、晶圆、半导体、光纤、兵工厂、船舶、养殖等行业用于驱动，因用空气作为动力，容易获得，用后空气可以直接排入大气无污染，压缩空气还可以进行集中供给和远距离控制。
二、气动阀门执行器工作原理利用压缩空气推动执行器内多组组合气动活塞运动，传力给横梁和内曲线轨道的特性，带动空芯主轴作旋转运动，压缩空气气盘输至各缸，改变进出气位置以改变主轴旋转方向，根据负载（阀门）所需旋转扭矩的要求，可调整气缸组合数目，带动负载（阀门）工作。
三、气动阀门执行器的控制方式由于现在的控制方式和手段越来越多，在实际工业生常和工业控制中，用来控制气动执行机构的方法也很多，常用的有以下几种。
（一）基于单片机开发的智能显示仪控制智能显示仪是用来监测阀门工作状态，并控制阀门执行期工作的仪器，它通过两路位置传感器监视阀门的工作状态，判断阀门是处于开阀还是关阀状态，通过编程记录阀门开关的数字，并且有两路与阀门开度对应的4～20mA输出及两足常开常闭输出触点。
通过这些输出信号，控制阀门的开关动作。
根据系统的要求，可将智能阀门显示仪从硬件上分为3部分来设计：模拟部分、数字部分、按键/显示部分。
1、模拟电路部分主要包括电源、模拟量输入电路、模拟量输出电路三部分。
两位五通双电控电磁阀
两位五通电磁换向阀专题一、两位五（三）通电磁阀工作原理：从气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
二、相关图片：图1 阀控制气缸的双作用图2 实物图三、阀在两种状态下的工作情况：四、电磁阀的“位”与“通”：2019年9月18日星期三。
两位五通电磁阀工作原理原理图之欧阳道创编
两住五通削礙闿工作虑理凍理两住•五通毛动电该阀使用色滋阀使用过程中难免不出现收障，现将•色滋阀工作原理和收障检查、判断、戏理办比以及维修的步骤整理如下：1、组成结构和工作原理：a,组成结构：由电器部分和毛动执行部分组成；b,工作原理：1丿削麥部分带电时，削该线圈产生色该力把关闭件从密封毛孔上提起.，压缩空毛进入先导阀，先导阀工作；断色时，电滋力谄失，阀门动作则相反；2）毛动毛动执行部分征先导阀活塞和主活塞杆另端弹簧的共同作用运动，完成斤電狀態/ \ 5 1 3 \線圈先導閥活塞通電狀態/ 4 ― 2_____ /3）两住五通的切换.起始状态，1, 2进毛；4, 5排毛；线圈通色时，＞铁忠产生电直力，使先导阀动作，压缩空毛通过毛路进入阀先导活农使活疣总动，柱活塞中间，密封圖面打开通道，1, 4进宅，2, 3排毛；当断电时，先导阀往弹簧作用下复住，恢复到原来的状态。
2,玫障检查、判定方比：a、先判文是否是电该阀玫障。
1丿测试毛动机构。
斯掉削源，检查确保供毛正帝时，按动电滋线圈•务边上的手动开阀按钮，如果电该阀打开，说朗开阀正常。
丢开按钮看电该阀是否切换，如果正帝切换，说朗电该阀毛动轨行部分工作正帝。
2）测试电器部分。
手动炎转现场配电箔上的切换开关，切换开住置阀开，关闭时阀关闭，说朗电器部分正帝。
如不工作测量色滋线圏是否烧毀，给与更换。
3丿坎障处理方比：先校查供毛是否正帝，如不正帝则打开供毛阀门。
接着按上面提到判文方出的检查削该阀是否正帝并处理。
紧急情况下可以手动直接用毛管打开阀门3,色滋阀检修注意事项：两住五通亀璇阀a、活塞杆一之要活动灵活。
手工测试，按入活塞杆要感觉轻松，手松开后，活塞杆能往弹簧力的作用下自动恢复到按入前的原住置。
如不能自动弹出，请请理阀体内部和活塞杆上的灰尘并用优质润滑油处理，确保活療杆活动自由。
b、先导阀活塞同活療杆一样也要能轻松、自由的运动，处理方法同上。
c、先导阀正常工作的毛路一定要通畅，不通畅者可用细针对毛路进行杭理，确保毛路畅通无阻。
两位五通电磁阀工作原理几种控制方式
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。
下图为三通球阀的工作原理图：三通球阀的工作原理图点击此处查看全部新闻图片气动执行机构的几种控制方式一、引言气动马达作为一种执行机构，在工业生产和工业控制中起着很重要的作用。
气动马达使用空气取代电力和液压来产生动力，可以实现无级变速，可瞬间启动、停滞和换向，具有自动冷却功能，无电火花，可在易燃易爆，如含有化学、易燃性或挥发性等物质湿热和多尘的环境下运行，如矿区、隧道、油漆厂、化学工厂、石化、生物科技、药厂、晶圆、半导体、光纤、兵工厂、船舶、养殖等行业用于驱动，因用空气作为动力，容易获得，用后空气可以直接排入大气无污染，压缩空气还可以进行集中供给和远距离控制。
二、气动阀门执行器工作原理利用压缩空气推动执行器内多组组合气动活塞运动，传力给横梁和内曲线轨道的特性，带动空芯主轴作旋转运动，压缩空气气盘输至各缸，改变进出气位置以改变主轴旋转方向，根据负载（阀门）所需旋转扭矩的要求，可调整气缸组合数目，带动负载（阀门）工作。
三、气动阀门执行器的控制方式由于现在的控制方式和手段越来越多，在实际工业生常和工业控制中，用来控制气动执行机构的方法也很多，常用的有以下几种。
（一）基于单片机开发的智能显示仪控制智能显示仪是用来监测阀门工作状态，并控制阀门执行期工作的仪器，它通过两路位置传感器监视阀门的工作状态，判断阀门是处于开阀还是关阀状态，通过编程记录阀门开关的数字，并且有两路与阀门开度对应的4～20mA输出及两足常开常闭输出触点。
通过这些输出信号，控制阀门的开关动作。
根据系统的要求，可将智能阀门显示仪从硬件上分为3部分来设计：模拟部分、数字部分、按键/显示部分。
1、模拟电路部分主要包括电源、模拟量输入电路、模拟量输出电路三部分。
两位三通 两位五通电磁阀原理
两位三通和两位五通电磁阀的特点
国内外的电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。
直动式电磁阀：
原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
分布直动式电磁阀：
原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
先导式电磁阀：
原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件。
气缸控制阀型号与类别二位二通，三位三通，多位多通电磁阀，多口多位阀。
二位是二个开口位置可控（开，闭），二位即二个通道口，多位即多个通道口。
例如下图，电磁阀连接状态图
某一气动原理图及主要元件配置
过滤减压阀+压力表。
两位五通电磁阀工作原理 原理图之欧阳道创编
两位五通电磁阀工作原理原理图两位五通气动电磁阀使用电磁阀使用过程中难免不出现故障，现将电磁阀工作原理和故障检查、判断、处理办法以及维修的步骤整理如下：1、组成结构和工作原理：a，组成结构：由电器部分和气动执行部分组成；b，工作原理：1）电器部分带电时，电磁线圈产生电磁力把关闭件从密封气孔上提起，压缩空气进入先导阀，先导阀工作；断电时，电磁力消失，阀门动作则相反；2）气动气动执行部分在先导阀活塞和主活塞杆另端弹簧的共同作用运动，完成3）两位五通的切换.起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧作用下复位，恢复到原来的状态。
2，故障检查、判定方法：a、先判定是否是电磁阀故障。
1）测试气动机构。
断掉电源，检查确保供气正常时，按动电磁线圈旁边上的手动开阀按钮，如果电磁阀打开，说明开阀正常。
丢开按钮看电磁阀是否切换，如果正常切换，说明电磁阀气动执行部分工作正常。
2）测试电器部分。
手动旋转现场配电箱上的切换开关，切换开位置阀开，关闭时阀关闭，说明电器部分正常。
如不工作测量电磁线圈是否烧毁，给与更换。
3）故障处理方法：先检查供气是否正常，如不正常则打开供气阀门。
接着按上面提到判定方法的检查电磁阀是否正常并处理。
紧急情况下可以手动直接用气管打开阀门 3，电磁阀检修注意事项：两位五通电磁阀a、活塞杆一定要活动灵活。
手工测试,按入活塞杆要感觉轻松，手松开后，活塞杆能在弹簧力的作用下自动恢复到按入前的原位置。
如不能自动弹出，请清理阀体内部和活塞杆上的灰尘并用优质润滑油处理，确保活塞杆活动自由。
b、先导阀活塞同活塞杆一样也要能轻松、自由的运动，处理方法同上。
c、先导阀正常工作的气路一定要通畅，不通畅者可用细针对气路进行梳理，确保气路畅通无阻。
d、电磁线圈正常情况下通电，关闭件应提起，并有吸合声音。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
两位五通电磁阀工作原理 原理图
两位五通气动电磁阀使用
电磁阀使用过程中难免不出现故障，现将电磁阀工作原理和故障检 查、判断、处理办法以及维修的步骤整理如下：
1、组成结构和工作原理：
组成结构：由电器部分和气动执行部分组成；
电器部分带电时，电磁线圈产生电磁力把关闭件从密封气孔上提
起，压缩空 气进入先导阀，先导阀工作；断电时，电磁力消失，阀门动作则相反;
气动气动执行部分在先导阀活塞和主活塞杆另端弹簧的共同作用运 动，完成
b , 工作原理:
a ,
1) 線圈 先導關 活塞
斷電狀態
通電狀態
两位五通的切换.
起始状态，1, 2进气；4, 5排气；线圈通电时，静铁芯产生电磁力, 使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1, 4进气，2, 3排气；当断电时，先导阀
在弹簧作用下复位，恢复到原来的状态。
2,故障检查、判定方法: a、先判定是否是电磁阀故障。
1）测试气动机构。
断掉电源，检查确保供气正常时，按动电磁线圈旁边上的手动开阀按钮，如果电磁阀打开，说明开阀正常。
丢开按钮看电磁阀是否切换，如果正常切换，说明电磁阀气动执行部分工作正常。
2）测试电器部分。
手动旋转现场配电箱上的切换开关，切换开位置阀开，关闭时阀关闭，说明电器部分正常。
如不工作测量电磁线圈是否烧毁，给与更换。
3）故障处理方法：先检查供气是否正常，如不正常则打开供气阀门。
接着按上面提到判定方法的检查电磁阀是否正常并处理。
紧急情况下可以手动直接用气管打开阀门3，电磁阀检修注意事项:
\ 1i J
两位五通电磁
阀
a、活塞杆一定要活动灵活。
手工测试,按入活塞杆要感觉轻松，手松开
后，活塞
杆能在弹簧力的作用下自动恢复到按入前的原位置。
如不能自动弹出，
请清理阀体内部和活塞杆上的灰尘并用优质润滑油处理，确保活塞杆活动自由。
b、先导阀活塞同活塞杆一样也要能轻松、自由的运动，处
理方法同上。
c、先导阀正常工作的气路一定要通畅，不通畅者可用细针对气路进行
梳理，确
保气路畅通无阻。
d、电磁线圈正常情况下通电，关闭件应提起，并有吸合声音。
如不正
常检查线
圈是否烧毁以及关闭件内部是否有杂物，通过测量和清理杂物处理。
